Пристенный дренаж фундамента: специфика обустройства системы отвода воды

Конструктивные элементы и материалы для устройства дренажной системы

Развитие современных технологий заметно упрощает многие виды строительных работ, в частности, устройство пристенного дренажа фундамента. Использование пластика и полимеров, искусственных утеплителей и синтетических фильтрующих тканей превращает когда то сложную и трудоемкую задачу в работу на один день.

В качестве водоводов используются дренажные трубы из поливинилхлорида, полиэтилена низкого давления или полипропилена. В отличие от более ранних, пластиковых труб, полимерные конструктивные элементы гибки, пластичны и намного менее хрупки.

Дренажная труба представляет собой полимерный конструкционный элемент с двумя зонами перфорации, расположенными друг напротив друга. Общая площадь отверстий колеблется от половины до одного процента от площади поверхности трубы. Дрены выпускаются с фильтрами из геотекстильной ткани или кокосового волокна, для защиты перфорированных отверстий от засорения частицами грунта, либо без фильтров вообще. В последнем случае, перед укладкой в грунт, трубы следует оборачивать в несколько слоев геотекстиля.

Соединение элементов водовода между собой, сопряжение их со смотровыми и откачивающим колодцами, проводится с помощью колен и муфт из полимерного материала. Основными достоинствами такого вида конструкционных элементов является их невысокая цена, небольшой вес, простота монтажа и долговечность.

В качестве дополнительного пристенного дренажа проект часто предусматривает использование профилированных полимерных мембран. ППМ представляет собой полиэтиленовую пленку, снабженную сформированными методом горячей отпрессовки выступами. Высота выступов может колебаться от восьми до двадцати миллиметров. Двухслойные мембраны оснащены слоем геотекстильной ткани, а в трехслойные дополнительно включена гладкая полиэтиленовая пленка.

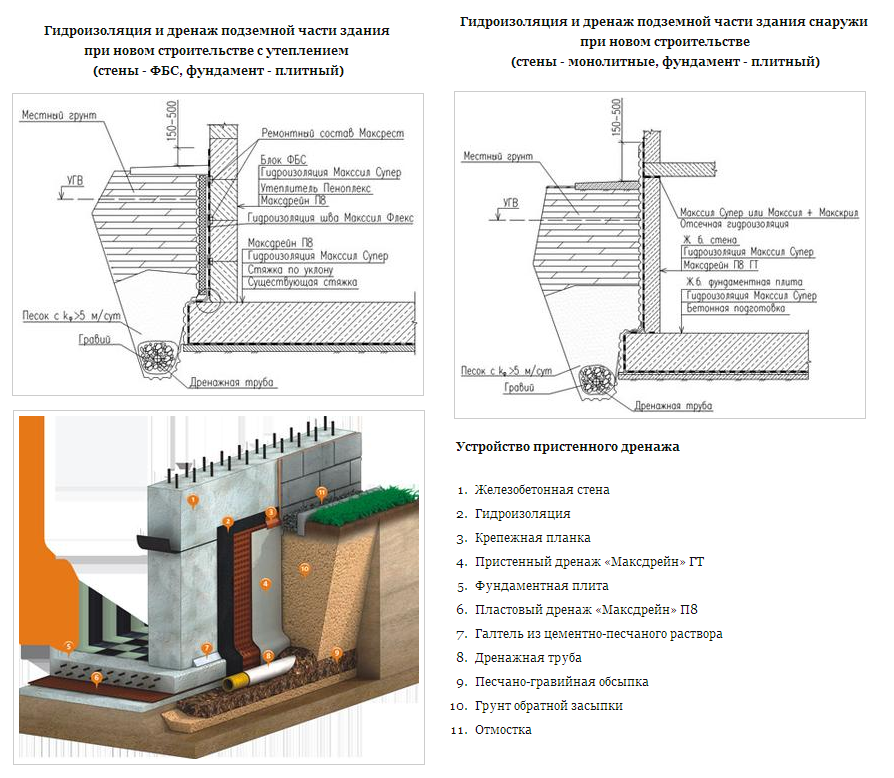

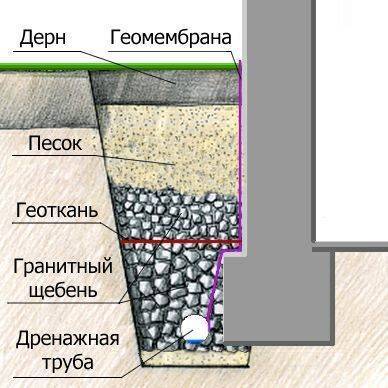

Примерно так выглядит пристенный дренаж в разрезе

Мембрана устанавливается на гидроизолированую поверхность фундамента дома, слоем геотекстильной ткани к грунту. Отфильтровывая воду из почвы и направляя ее в трубы системы водоотвода, ППМ слой увеличивает эффективность дренажной системы, одновременно повышая уровень гидроизоляции фундамента здания.

Искусственный утеплитель служит для предотвращения промерзания грунта на месте укладки дренажных труб, тем самым, оберегая систему от поломок и разрывов вследствие образования ледяных пробок.

Так же, устройство пристенного дренажа фундамента требует использования природных материалов, таких как песок, гравий и мелкий щебень. Из них, на завершающем этапе работ, формируется основной фильтрующий слой, направляющий воду с поверхности к системе дренажных труб.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов. Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании. Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой. Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться. Основные части дренажной системы — это трубы, по которым будет стекать вода

Основные части дренажной системы — это трубы, по которым будет стекать вода

Какие материалы могут понадобиться?

В современном строительстве в качестве дрена используются перфорированные, гофрированные трубы, дополненные геотекстилем или фильтрационным слоем из кокосового волокна. Продается такой материал в метражах. Есть несколько вариантов диаметра: 110, 160, 200 мм. Основные преимущества таких труб в том, что они легкие, быстро и без проблем гнутся, удобно соединяются между собой. Отсутствуют операции с геотканью на строительной площадке.
Если необходим колодец, то они бывают двух типов: ревизионные и накопительные. Ревизионные колодцы необходимы для контроля над системой водоотведения. Если обнаружен засор в систему запускается насос и труба промывается. Устанавливаются такого типа колодцы на каждом повороте схемы и на каждый 50 метрах прямого участка дренажа. В накопительный вариант попадает вся собранная вода, которая в итоге может использоваться для технических нужд и для полива. Также необходимы мелкие детали: заглушки, фитинги, переходники

Такая система не требует применение щебня в виде дренирующего материала, все построено на системе труб, но важно предварительно создать подробную схему дренажа

Необходимые материалы

Выполнить монтаж водоотводной системы можно своими руками. Для работы понадобятся следующие материалы и инструменты:

• Два вида лопат: совковая и штыковая.
• Инструмент для трамбовки. Подойдет палка с закрепленной на конце доской, но можно использовать готовый инструмент.
• Ватерпас, которым будет проверяться уклон укладки.
• Тачка или носилки. Подойдет любое приспособление, чтобы выносить лишний грунт с участка.
• Геотекстильный материал.
• Песок. Лучше брать крупный речной, но подойдет любой.
• Щебенка или гравий крупной фракции. В качестве засыпки допускается использование лома из красного кирпича.
• Насос дренажный.
• Дренажные колодцы (поворотный, смотровые, накопительные).
• Дрены (перфорированные трубы). Можно изготовить самостоятельно из старых пластиковых канализационных. Для этого по всему основанию делаются отверстия не меньше 3 см.
• Фитинги, тройники и муфты из пластика для соединения колодцев и дернов в единую схему.
• Рулетка.
• Ножовка или болгарка для разрезания.
• Колышки и веревка.
• Нож.

Важно правильно выбрать перфорированные трубы. Материал должен быть качественный, чтобы конструкция прослужила не менее 10 лет

В продаже имеются перфорированные изделия трех видов:

• Пластик.
• Керамика.
• Асбоцемент.

Пластиковые дерны имеют ряд плюсов:

• Низкая стоимость.
• Простота укладки.
• Долговечность.

По своим пропускным способностям перфорированные трубы бывают двух типов:

• С полной перфорацией. Отверстия располагаются в шахматном порядке по всему периметру под углом в 60 градусов с шагом 10-20 см.
• С частичной перфорацией. Отверстия располагаются только сверху с шагом в 10-20 см. На одной трубе, в зависимости от длины, от 3 до 4 отверстий.

Полная перфорация используется на сильно подтопленных участках с песчаной и черноземной почвой. Для глинистой земли подходит частичная перфорация. Укладка труб осуществляется отверстиями вверх.

Рекомендуется использовать трубы и смотровые колодцы, соединительные от одного производителя. Комплектующие плотно соединяются, и дренаж участка выдержит любую подвижность почвы в зимнее время.

Перед работой чертится схема будущего водоотвода. Рассчитывается количество материала. Рекомендуется приобрести трубы с небольшим запасом.

Советы от профессионалов

Важно понимать, что к выбору дренажной системы для частного дома следует подойти со всей ответственностью. Различают два вида системы – металлическую и пластиковую и ваш выбор будет зависеть от того, кто будет производить монтаж

Если вы собираетесь нанять специалиста по установке, можно выбрать ту систему, которая наиболее подходит для вашего участка. В случае монтажа системы своими руками имейте в виду, что установка металлического водостока требует особых навыков и забирает большое количество времени и сил. Поэтому лучше выбирать пластиковую систему, для ее монтажа не нужно особых знаний и инструментов.

В России и Украине с их климатом лучше использовать водостоки из ПВХ, выполняющиеся по технологии ко-экструзии. Преимущества таких систем:

• они устойчивы к ультрафиолетовому излучению;
• практически не замерзают и совершенно не поддаются коррозии;
• они хорошо держат удар и обладают высокой герметичностью.

Важный момент – при монтаже температура воздуха должна быть плюсовой (больше 5 градусов). В пластиковых системах водостока элементы соединения могут быть клеевые и на резиновых уплотнителях, более простыми в установке являются последние.

Нужен ли пристенный дренаж вокруг фундамента дома?

Многие застройщики решают строить дом с подвалом. Стоимость строительства подвала сравнима с затратами на сооружение обычного этажа.

В подвале можно располагать только не жилые, вспомогательные помещения — прачечную, тренажерный зал, сауну, котельную, мастерскую, кладовку и т.п. Все эти помещения с лучшим комфортом и удобством разместились бы и на обычном этаже или мансарде.

В недалеком прошлом дома было принято строить на ленточных фундаментах глубокого заложения. Устройство в таком доме подвала действительно было выгодно — фундамент выполнял роль наружных стен помещений подвала.

Применение в современном малоэтажном строительстве облегченных конструкций и мелко заглубленных фундаментов делает не выгодным устройство в доме подвала.

Тем не менее, любители традиций и основательности не редко выбирают дом с подвалом на ленточном фундаменте глубокого заложения. Чтобы комфортно пользоваться помещениями в подвале, подвал необходимо защитить от грунтовой влаги.

Как защитить подвал или цокольный этаж от воды и сырости

Вода в грунте присутствует постоянно. Уровень грунтовых вод, количество верховодки, влажность грунта на участке меняются по сезонам года и зависят от строения и свойств грунта, количества осадков, рельефа местности и вида покрытия на участке.

Если дом расположен на склоне, то, как правило, необходим отвод от дома воды, стекающей по склону. Вода по склону стекает как по поверхности, так и по подземным горизонтам.

Для защиты подвала от воды устраивают два рубежа обороны:

1. Кольцевой дренаж вокруг дома, на уровне подошвы фундамента, который перехватывает и отводит от стен подвала большую часть воды, стремящейся затопить подвал.
2. Гидроизоляцию стен и пола подвала, предназначенную в основном для защиты от капиллярной влаги грунта.

Только гидроизоляция подвала, без устройства дренажа, приводит к тому, что вода все равно дырочку находит. Если не сразу, то через несколько лет. Сырой подвал — деньги на ветер.

Если решили сделать в доме подвал или цокольный этаж, то пристенный дренаж рекомендую сделать обязательно, не пожалеете.

Пристенный дренаж делается одновременно с устройством фундамента. Его стоимость минимальна, по сравнению с затратами на защиту от воды уже затопленного или сырого подвала.

Если хотите рискнуть, сэкономить на устройстве дренажа и отказаться от его устройства, то проведите тщательные изыскания. Оцените сезонные колебания уровня грунтовых вод на участке. Появляется ли весной верховодка. Узнайте у соседей, есть ли у них дренаж, топит ли у них подвал.

Отсутствие дренажа, как правило, потребует усиления гидроизоляции фундамента и увеличения расходов на её устройство.

Конструкция пристенного дренажа приспособлена исключительно для того, чтобы защитить подвал или цокольный этаж от воды. Если необходимо решить другие задачи, например понизить уровень грунтовых вод на всем участке или уменьшить насыщенность водой пучинистого грунта в основании фундамента , то используют другие виды дренажа.

Устройство пристенного дренажа вокруг подвала, как правило, обязательно:

• При постоянном или сезонном подъеме уровня грунтовых вод выше подошвы фундамента.
• Если на участке весной появляется верховодка.

  Устройство дренажа обязательно, если сезонный уровень грунтовых вод (УГВ) или верховодки бывает выше подошвы фундамента.

• Для дома, расположенного на склоне, со стороны набегающей по склону воды.
• Если на участке имеется водонепроницаемый слой грунта.

Последнее условие вызвано вот чем. Грунтовую подушку фундамента и пазухи котлована под фундамент для уменьшения сил морозного пучения обычно засыпают водопроницаемым грунтом. Если грунт на участке водонепроницаемый, то поверхностные воды будут просачиваться в водопроницаемую засыпку фундамента и там накапливаться.

Куда направлять воду с крыши

Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.

Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.

Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.

Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.

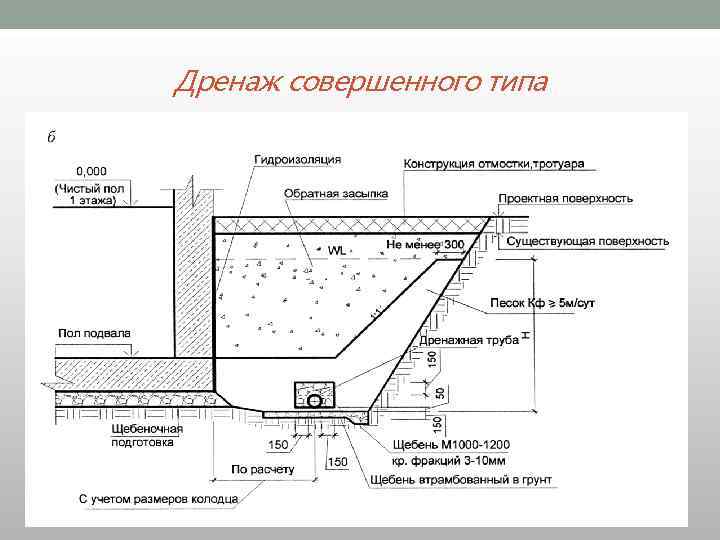

Пристенный дренаж вокруг фундамента дома в разрезе.

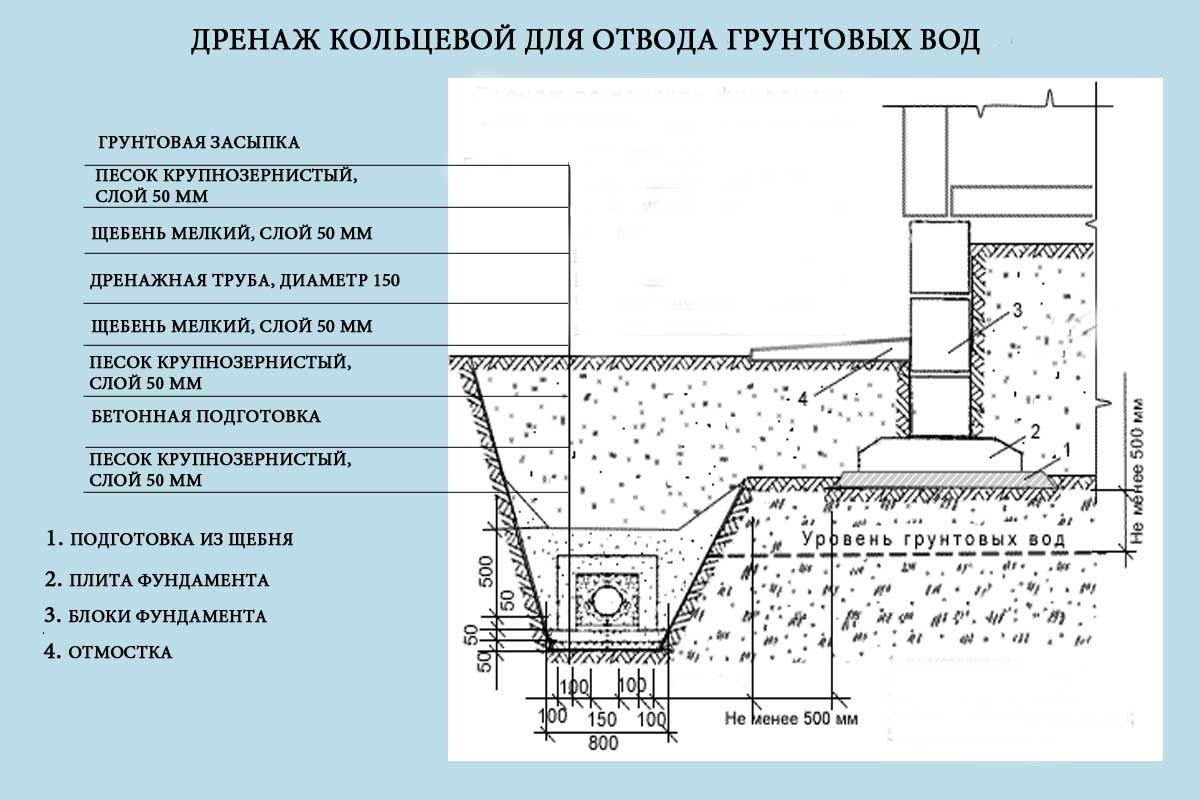

Разрез пристенного дренажа вокруг фундамента дома

Кольцевой дренаж фундамента дома

Когда дом уже построен, вокруг дома сделана качественная отмостка, но требуется установка системы дренажа фундамента, то поступают следующим образом.

По периметру дома, на расстоянии 2-3 метра от его стен, выкапывается траншея, в которую производится закладка дренажных труб по методу, описанному выше. Такой кольцевой дренаж отлично справляется с отведением грунтовых и ливневых вод, предотвращая задержку воды на поверхности почвы.

https://youtube.com/watch?v=lBB-XQl5W_U

Мы выяснили, как сделать дренаж фундамента здания собственноручно. Такая работа не представляется особенно сложной при наличии небольшого опыта и желания.

Куда направлять воду с крыши?

Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.

Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.

Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.

Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Особенности точечного дренажа участка своими руками на глинистой почве

Дренажная система точечного типа прекрасно справляется с защитой отдельных зон территории от излишка влаги. Прежде чем сделать дренаж участка на глинистой почве, как правило, выявляются проблемные зоны, которыми могут быть:

• места размещения водостоков, ведущих с крыши дома;
• приямки дверные;
• зона въезда;
• терраса; точки, где осуществляется разбор воды, предназначенной для полива растительности.

Укладка перфорированных дренажных труб в траншею

Для обустройства дренажа участка на глинистой почве используются следующие элементы (расценки на них размещены в таблицах выше):

Подготовительные работы

Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента.

Так, дренаж свайного фундамента строить не требуется. Дренаж ленточного фундамента построить проще всего. Его можно соорудить на этапе закладки или уже после введения частного дома в эксплуатации. Самый сложный вариант – пластовый дренаж под фундаментной плитой. Строят дренаж плитного фундамента двумя способами:

• строительство системы водоотведения до заливки плит;
• если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.

Подготовка фундамента

Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:

Производят откопку фундамента.

• По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
• Дают время на просушку фундамента.

Подбор материалов

Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:

• Керамики.
• Асбестоцемента,
• Пластика.

В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.

Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.

Пристенный дренаж

Пристенные конструкции защитят подвал от затопления

Сегодня эта конструкция широко известна и употребляется повсеместно. Обычно пристенный дренаж фундамента обустраивают ещё на стадии строительства, до возведения стен. Можно и после постройки, но стоимость его в этом случае возрастёт.

Он необходим, когда имеется вероятность затопления подвала. Иногда от подземных вод может защитить гидроизоляция, но чаще всего владельцев устраивает конструкция пристенного дренажа. Его специфичность – в близком расположении от дома.

Создание пристенного дренажа происходит по периметру основания, в углах устанавливаются смотровые колодцы. Рассчитывается нужное количество укладываемых труб, которые располагаются под углом.

Геотекстиль

Пристенный дренаж фундамента имеет следующие особенности:

1. Сначала стены фундамента защищают гидроизолирующим материалом, например, жидкой резиной.
2. Вдоль стены сверху приклеивается внахлёст на специальный клей профилированная мембрана для исключения просачивания воды.
3. На почву нужно постелить нижний край мембраны и установить покрытые геотекстилем трубы.
4. Место вокруг дренажа здания нужно засыпать песком и гравием.
5. Трубы можно брать разного диаметра, от 5 до 20 см, всё обуславливается глубиной паводковых вод. Закладываются они под уклоном в 1-2% к дренажному колодцу.
6. Для очистки водоотвода в углах помещают вертикальные трубы с заглушками, высотой как отмостка. Очистка проводится путём запуска в устройство потока водопроводной воды. О том,как смонтировать пристенный дренаж, смотрите в этом видео:

Виды плитного фундамента

Есть несколько основных разновидностей плитного фундамента, у каждой из которых своя специфика применения, свои плюсы и минусы.

Простой плавающий плитный фундамент

Он представляет собой ровную и гладкую монолитную железобетонную плиту, залитую в опалубку поверх подушки из пескогравия толщиной 30–40 см (последнюю засыпают на место снятого плодородного слоя). Такая конструкция проста и надёжна, но имеет серьёзный недостаток — очень большой расход бетона. Дело в том, что нагрузки, действующие на фундамент, распределены неравномерно: и силы морозного пучения, и давление стен здания сосредоточены в основном у края плиты. Чтобы не допустить деформацию и растрескивание монолита, приходится увеличивать его толщину по всей площади; при строительстве двух-трёхэтажного кирпичного здания требуемая толщина фундамента может достигать 400–500 мм. Ещё один минус — возможность небольших сезонных подвижек плиты, грозящих повреждением подземных коммуникаций.

Оребрённый плавающий фундамент

Такая плита при небольшой (до 200 мм) общей толщине обладает высокой прочностью, так как усилена рёбрами жёсткости, которые могут располагаться как снизу, так и сверху и иметь различную конфигурацию. Если постройка невелика, достаточно выступов под внешними и внутренними стенами, но часто требуются дополнительные перемычки жёсткости, а иногда целесообразно расположить рёбра в виде прямоугольных «сот» на всей площади плиты (такой способ упрощает монтаж балочного перекрытия). Оребрение сверху выполняет функцию цоколя и защищает стены от намокания, однако требует больше времени; к тому же конструкция получается менее жёсткой, так как связь плиты и рёбер обеспечивается в основном закладной арматурой.

Ускорить строительные работы и сэкономить на опалубке позволят специальные блоки L-aобразного сечения, склеенные из листов экстру-дированного пенополистирола. Фото: L-Block

Утеплённая шведская плита

Главная её особенность в том, что бетон заливают поверх слоя влагостойкого утеплителя — листов экструдированного пенополистирола с прочностью на сжатие 0,25 или 0,5 МПа (в зависимости от расчётной нагрузки). Благодаря этому грунт под фундаментом не промерзает и на конструкцию не действуют силы морозного пучения. Шведская плита имеет нижнее оребрение (в слое утеплителя легко сформировать канавки для рёбер жёсткости), служит черновым полом и, как правило, оборудуется системой водяного обогрева, используемой для отопления всего здания. А так как бетонный монолит обладает значительной тепловой инерцией, то в доме легче поддерживать постоянную температуру — как зимой, так и летом.

Что необходимо для обустройства дренажной системы фундамента?

Основа дренажа – это дрены. Чтобы их сделать, можно взять полиэтиленовые трубы диаметром в 11 см, предназначенные для обустройства канализации. В них сделать технические отверстия в 0,5 мм на расстоянии в 20-25 мм друг от друга. Есть и готовые дренажные трубы, которые зачастую обернуты дополнительно фильтрующим материалом, например, кокосовым волокном.

При выборе изделий стоит обратить внимание на прочность стенок. Чем глубже будет располагаться пристенный дренаж, тем больше должен быть этот показатель. Дренажные трубы

Дренажные трубы

Кроме того, вам понадобятся соединительные элементы для труб, а также:

• специальная ткань, защищающая дрены от заиливания, – геотекстиль;
• дренажный и ревизионные колодцы;
• труба для отведения воды за пределы участка;
• песок, щебенка.

Нужно еще подготовить инструменты:

• лопату;
• дрель для перфорирования трубы;
• инструмент для резки труб;
• строительный уровень;
• рулетку.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Глубина заложения дрен, м	Расстояние между дренами, м
Песчаный грунт	Суглинистый грунт	Глинистый грунт
0,45	4,5–5,5	4–5	2–3
0,6	6,5–7,5	5–6,5	3–4
0,9	9–11	7–9	4–5,5
1,2	12–15	10–12	4,5–7
1,5	15,5–18	12–15	6,5–9
1,8	18–22	15–18	7–11

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
