Электропроводка в частном доме своими руками по схемам. монтаж и разводка электропроводки

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз. Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

Последовательный;
Параллельный;
Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Схема квартирного щитка

По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

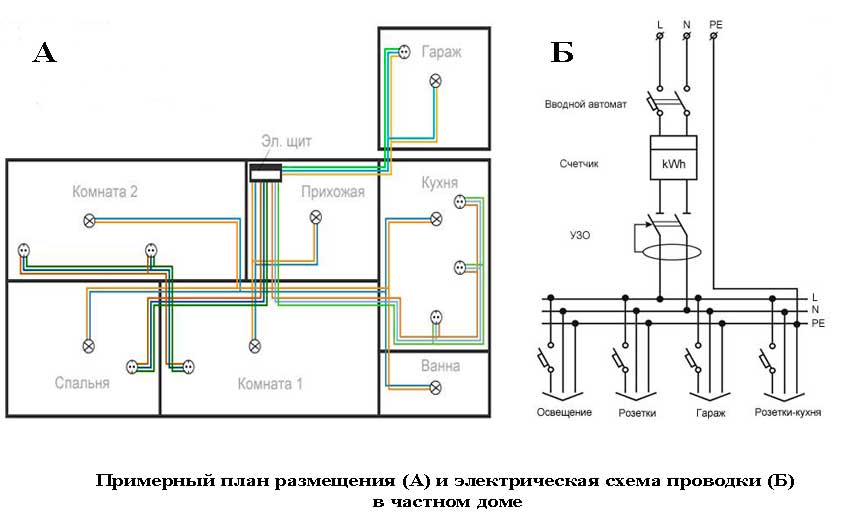

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

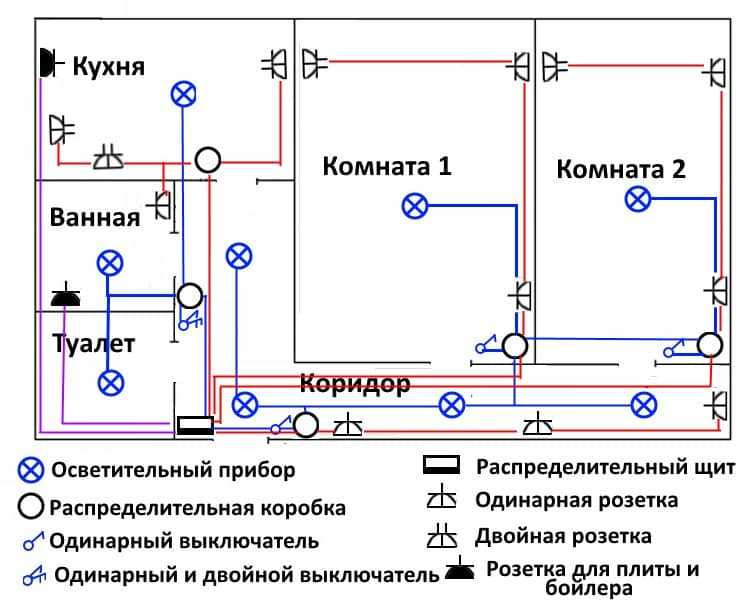

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

точку ввода силовой линии;
места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Особенности проводки в новых домах

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву. Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Открытая или закрытая

Если дом построен из дерева, проводка может быть только открытой. При этом надо продумать вопросы пожарной безопасности. В целях обеспечения противопожарной защиты стен, используйте для прокладки электрики металлический рукав .

Если дом построен из кирпича или других негорючих материалов, проводка может быть как открытой, так и закрытой. Провода могут прокладывать внутри специальных труб, которые идут по поверхности (таким образом обеспечивается легкий доступ).

Также можно выдолбить штробы, после укладки провода сверку наносится штукатурка. В этом случае доступ становится сложнее, зато внутренняя отделка выглядит более эстетично. Но в любом случае в местах соединения проводов используются распределительные коробки с нормальным доступом.

Выбор сечения

Выбор сечения токопроводящей жилы производится по таблице 1.3.4, которая находится в ПУЭ п.1.3.10 или по техническим данным кабеля.

Ток электроприбора можно узнать из паспорта или рассчитать по формуле I=P/U=P/220. Для розеток и освещения допускается использовать стандартные значения:

Розетки. Независимо от количества розеток в группе они подключаются проводом сечением 2,5 мм² к автомату 16 А.
Светодиодное освещение. К светильникам подводится провод 0,75-1 мм² и устанавливается автомат 6 А.
Галогеновые лампы или лампы накаливания. Ток потребления этих светильников выше, поэтому они подключаются кабелем 1 – 1.5 мм² и автоматом 10А.

Определение суммарной мощности

При проектировании электропроводки в частном доме особое внимание уделяется такому важному параметру, как показатель энергопотребления. Чтобы рассчитать необходимую для частного дома мощность потребуется учесть все нагрузки, подключаемые к питающей линии одновременно. При вычислении этого показателя принимаются во внимание следующие важные моменты:

При вычислении этого показателя принимаются во внимание следующие важные моменты:

максимальная мощность при заданном напряжении в сети определяется по соответствующему значению тока в нагрузке;
с другой стороны для каждого отдельного потребителя этот параметр может быть найден из прилагаемой к нему документации (паспорта, в частности);
для получения расчетного значения достаточно сложить все протекающие в нагрузках токи и умножить их на напряжение сети (220 или 380 Вольт);
при наличии паспортов у бытовой техники и силового оборудования суммируются указанные в них показатели мощности.

Таблица потребляемой мощности и силы тока бытовых электроприборов при напряжении питания 220В

Такая возможность объясняется тем, что два показателя, используемые при расчете электропроводки, связаны простой физической зависимостью, представляемой следующей формулой:

P (Вт) = U (Вольты) х I (Амперы).

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

прокладка кабеля осуществляется только по горизонтали или вертикали;
скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
наружные линии проводят в кабель-каналах;
защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
качественный УЗО должен срабатывать при токовой утечке в 100 мА;
разводка осуществляется шинами, радикальным и комбинированным способом.

Сколько нужно предусмотреть розеток и светильников для дачного участка?

Это, в первую очередь, зависит от размера и формы вашего участка. Чем больше площадь участка, тем большее количество электрических точек вам скорее всего понадобится. Форма участка тоже играет роль: ведь, очевидно осветить прямоугольный, треугольный и вытянутый участок намного проще (и ему нужно меньше источников освещения), чем квадратный.

Второй фактор — расположение вашего дома. К примеру, ваш дом построен в середине участка. В таком случае все, что вам нужно — установить освещение по его периметру и забору. Другой случай — дом построен с одной стороны участка, а вторая половина отведена под сад и огород. В этом случае нужно уже смотреть индивидуально, исходя из особенностей планировки вашей придомовой территории.

Хотя многие домовладельцы руководствуются простым правилом: чем больше, тем лучше. Преимущества дополнительных розеток на участке очевидны. Благодаря ним, вы забудете о том, что такое слишком короткий (и вечно запутывающийся) кабель вашей газонокосилки, электроинструмента, светильника и любых других устройств. Вы сможете пилить пиломатериалы, шлифовать, дрелить, выполнять заготовку дров в любом месте. Вы не заметите как задумаетесь о том, как сделать сад более функциональным. Возможно, вы решите купить электрический гриль вместо мангала, или поставить бассейн с электрическим фильтром. Ну и, безусловно, это эстетика. С достаточным количеством розеток ваш сад будет выглядеть красиво и аккуратно.

Можно ли обойтись без проектирования?

Преимущества составления проекта электроснабжения частного дома обусловлены эксплуатационными и финансовыми соображениями:

Выполнение ремонтных работ в доме. Увеличение мощности сети, монтаж дополнительной проводки, замена устаревших кабелей требуют знания схемы подключения, что характерно для скрытого монтажа. Данные сведения отражаются в графической части, прикладываемой к проекту электроснабжения частного дома.
Экономия финансов. Проектирование электроснабжения позволяет получить расчеты точного количества коробок, розеток, выключателей и других комплектующих, что гарантирует покупку фурнитуры необходимого количества.
Точность технических характеристик. В проекте указываются сечения проводов, мощность сети дома, маркировки аппаратов защиты и другие характеристики. Это позволяет при ремонте или выходе из строя легко подобрать замену.
Безопасность использования. Схемы электроснабжения составляются в строгом соответствии с нормами безопасности, что снижает риск короткого замыкания и перегрева. Четкое отражение в проекте расположения кабелей в доме позволяет исключить риск случайного повреждения.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Проблемы, обусловленные месторасположением дачного участка

Большинство дачных поселков расположено за чертой города. При этом для их питания, как правило, используются старые линии электропередач. Они не рассчитаны на выдерживание больших перетоков электрической энергии, которые образовались в связи с использованием разнообразной бытовой техники. Это сопровождается периодическими перебоями в электрических сетях, которые могут привести к выходу из строя оборудования, установленного на даче. Для исключения указанной проблемы понадобится использовать высокочувствительные защитные автоматы и стабилизаторы напряжения.

Стабилизатор напряжения для частного дома

На состояние проводки дачного участка сильное влияние оказывает периодичность пребывания в нем. Данный факт необходимо учитывать при выборе способа прокладки проводки, так как без отопления в зимний период времени внутри помещения будет скапливаться влага. Постепенно произойдет окисление контактных соединений, что приведет к короткому замыканию, и как следствие к необходимости проведения восстановительных работ.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
Устройство ставится в цепь после автомата защиты этой электрической группы.
Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.
