Монтаж дренажного колодца. пошаговая инструкция

2 Монтаж

Монтаж дренажного колодца проводится по довольно простой технологии. При монтаже учитывается глубина колодца, его диаметр, размер сечения обслуживаемой трубы, уклон прокладки трубы и т.д.

Также берется во внимание материал, из которого производится коллектор и его назначение. Например, железобетонные коллекторы имеют свои особенности по части установки

Сейчас мы рассмотрим базовый алгоритм по установке любого колодца:

1. Определяем все необходимые размеры.
2. Выкапываем котлован с указанной глубиной и диаметром.
3. Начинаем монтаж составляющих колодца. Если образец пластиковый, то его укладывают целиком. Если же предполагается собирать коллектор из бетонных конструкций, то их монтируют попеременно.
4. Подводим к колодцу дренажные трубы.
5. Заделываем все стыки.
6. Обеспечиваем доступ к коллектору.
7. Засыпаем и трамбуем грунт вокруг колодца.
8. Монтируем защитную крышку.
9. Проверяем работоспособность конструкции.

Пластиковые образцы можно использовать сразу же, так как они уже готовы к эксплуатации. Железобетонные колодцы собирают из колец.

Причем для бетонных колодцев понадобится дополнительная герметизация стыков и соединений самой трубы. Если все будет сделано правильно, то чистка таких коллекторов будет требоваться вам чрезвычайно редко.

Смотровые, накопительные и поворотные колодцы нуждаются в дополнительной герметизации и доступу к телу трубы

При их монтаже важно создать устойчивое и прочное дно, что сможет задержать жидкость внутри коллектора. Отводные же, наоборот, не имеют дна и стоят на основании из гальки или битого кирпича

2.1 Чистка

Чистка колодцев – это необходимый процесс. Так или иначе, но чистить дренажные коллекторные системы вам все равно придется.

Впрочем, чистка колодцев и дренажных сооружений чаще всего проводится профессионалами, так как для этого потребуется иметь специальное оборудование. Сначала колодец нужно полностью осушить. Если до этого он был заполнен водой, то ее откачивают.

Затем приступают к мойке стенок и всех элементов. Все это моется под давлением с помощью мощных инструментов.

Также выполняется проверке и обслуживание самих соединений дренажных труб. Особенно если подразумевается чистка смотровых колодцев. В некоторых случаях требуется дезинфекция внутренностей коллектора. Например, если в ваш накопительный колодец, который вы использовали для полива огорода, попала грязная жидкость.

Достоинства дренажных колодцев

Достоинства колодцев

Европейские производители водосборных устройств предлагают уменьшение их диаметра и настоятельно рекомендуют к использованию пластиковые емкости. Действительно, есть несколько аргументов, подтверждающих их правоту:

1. Компактность. Четыре колодца из бетона с диаметром в метр будут неэстетично смотреться по углам маленького садового домика.
2. Длительность эксплуатации. Бетонные инженерные строения разрушаются уже через 6 лет, тогда как пластиковые эффективны более 50 лет.
3. Небольшая стоимость. Пластиковый колодец легко установить, позвав друзей на помощь, тогда как для укладки бетонных колец необходима спецтехника, стоимость услуг которой непомерно большая. Пластиковый резервуар можно использовать сразу после установки и присоединения труб, тогда как в бетонном его аналоге придется заниматься монтажом специального оборудования.
4. Экологически чистый.
5. Легкость сборки.

Дренажные колодцы необходимы для большинства участков, но не всегда есть возможность их сделать. Современные технологии позволяют выбрать несколько вариантов этого инженерного сооружения, которые отличаются по сложности монтажа, весу, объему, требованиям и длительности эксплуатации. Сам же процесс установки, особенно уже готовых колодцев, довольно простой.

Установка дренажного колодца своими руками

Пластиковый колодец

Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.

Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.

Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.9 м диаметром.

Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.

Также необходимо приобрести:

• Уплотнители из резины, для стыковки с трубами.
• Дно
• Люк.

Когда все детали для колодца приобретены, можно начать установку.

На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.

Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.

Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.

Из бетонных колец

Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.

1. Выкапывается котлован требуемых габаритов.
2. Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
3. На подушку опускается первое кольцо, если колодец без дна, то предварительно делается бетонная стяжка.
4. Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
5. В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
6. Сверху конструкция закрывается крышкой.
7. Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.

Конструкция и предназначение

Изучим подробнее дренажный колодец: что это такое и какие функции он выполняет?

Данное сооружение представляет собой заглубленный в почву резервуар определенного размера. Состоит колодец из шахты, верхнего люка и днища. У сооружений поглотительного типа днища отсутствуют. Колодец позволяет накапливать излишнюю влагу, поступающую в него из трубопроводов, контролировать степень загрязнения дренажных труб, отслеживать степень наполнения дренажа водой.

Дренажный колодец на участке является наиболее важным элементом, без которого система дренажа очень быстро утратила бы свою функциональность, заилилась и перестала выполнять свое предназначение.

Какой материал для колодца предпочтительнее?

Рассчитывая сооружение на долгие годы, целесообразнее использовать бетон в качестве основы для конструкции. Получается долговечный, надежный и стойкий к высоким нагрузкам водоприемник, который практически не требует техобслуживания. Но у этого решения есть и недостатки. Во-первых, монтажные мероприятия обходятся дорого, поскольку работать приходится с тяжеловесным раствором или бетонными кольцами. Во-вторых, функционально конструкция абсолютно «чиста». После устройства сооружения придется немалую часть времени и усилий посвятить интеграции подводящих каналов с переходниками, фитингами и патрубками. В этом отношении более выгоден пластиковый дренажный колодец, изначально обеспеченный необходимой сантехнической арматурой. Также и рабочие операции в данном случае выполнять гораздо проще. Готовая пластиковая конструкция немного весит и в некоторых модификациях позволяет обращаться с ней даже без спецтехники. Что касается надежности пластика, то современные композитные сплавы характеризуются стойкостью к поражению коррозией и химически агрессивным средам. Однако сильные физические нагрузки при подвижках в грунте могут деформировать корпус, хотя и на этот случай предусматриваются ребра жесткости.

Расположение на участке

Перед планировкой строительства колодца на участке обязательно соблюдают правила по его расположению относительно других объектов. Все расстояния и нормы указаны в СНиП. Если не соблюдать все эти нормативы, то СЭС не выдаст разрешение на строительство.

Накопительная система герметична, вода в грунт не попадает. Минимальное расстояние для накопительного колодца — 5 м от фундамента жилого помещения. Но лучше этот интервал увеличить до 10 м, если позволяет территория. Это исключит проникновение неприятных запахов в дом и предохранит фундамент от разрушения. Расстояние позволит создать требуемый уклон труб при земляных работах и поможет исправно работать всей канализационной системе.

Расстояние канализации от соседского дома делают не менее 12 м. При меньшем промежутке соседи имеют право подать жалобу в СЭС. Это закончится переносом колодца на новое место и наложением штрафа.

При проектировании сразу двух и более колодцев следует учесть, что расстояние между ревизионными колодцами будет зависеть от диаметра труб и особенностей их установки и расположения. При диаметре трубы 110 мм устанавливают конструкции каждые 15 м, а при размере материала 200 мм промежуток увеличивают до 30 м. При линейном трубопроводе колодцы располагают друг от друга на расстоянии 50 м.

Не рекомендуется располагать дренаж ближе 10 м от водопровода. От скважины или колодца сооружение должно быть удалено на 30 м. Это не даст питьевой воде загрязниться. От построек для содержания домашних животных и скота расстояние от колодца должно быть не менее 12 м, а от душа, бани или сауны – не меньше 8 м.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом, например, из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа зачастую связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти, например, водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Какое сооружение выбрать: виды и их назначение

Дренажные устройства отличаются друг от друга материалом изготовления, размерами и назначением. Различают их несколько видов, каждый из которых выполняет определенные функции и располагается в разных местах системы отвода.

Виды дренажных колодцев следующие.

Смотровые (инспекционные, ревизионные)

Для проведения плановых осмотров, контроля за состоянием и работоспособностью отводящей системы, своевременного обнаружения, диагностики и устранения засоров. Монтируются в точках смены направления и углах системы отвода, в местах наибольшего загрязнения или заиливания труб, минимум через 50 м на прямолинейных участках.

Коллекторные (водоприемные, накопительные)

Конструкции с герметичным дном, обсыпанным гравием или щебнем и укрытым геотекстилем, и оборудованные насосом – для сбора и накопления воды и последующей откачки ее в водоем, овраг или канаву. Служат конечной точкой водоотводящей системы, могут использоваться для полива садовых территорий или сооружения пожарного резервуара.

Тампонажные (поглотительные, фильтрационные)

Отличаются отсутствием герметичного дна и сооружением в нижней части фильтрующей конструкции, которая очищает стоки от мусора и отводит в глубокие грунтовые слои.

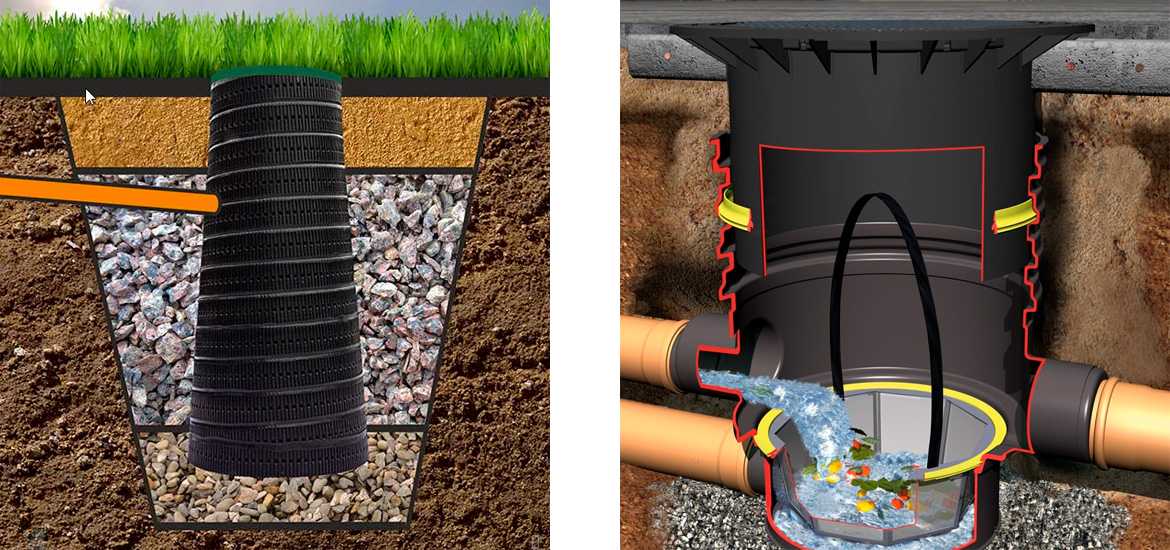

Устройство дренажного колодца

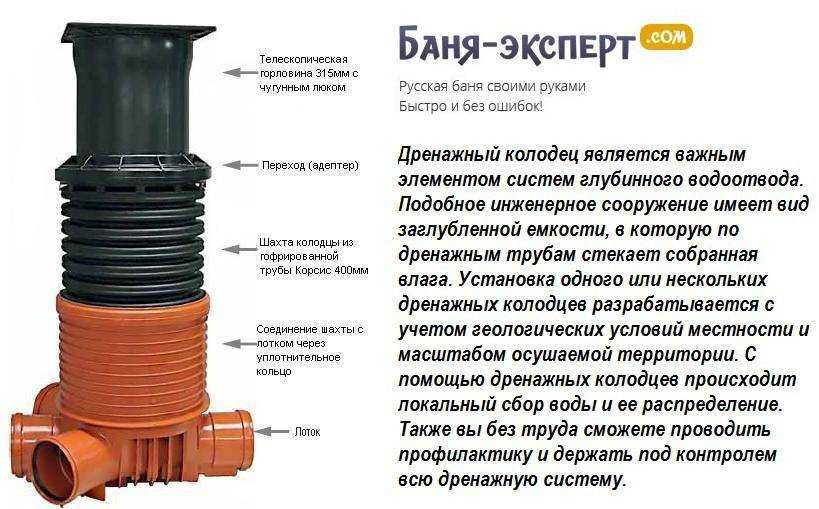

Конструкция представляет собой инженерное сооружение, установленное в грунте. Ее корпус (шахта) изготавливается из пластиковых труб или бетонных колец. Верхняя часть резервуара закрывается люком или крышкой с резиновым уплотнителем. На дне устанавливается заглушка или укладывается слой щебня. На расстоянии 50-70 см от дна в корпус колодца врезаются подводящие и отводящие трубы. Система с принудительной откачкой оснащается насосом, который может функционировать в непрерывном режиме или периодически.

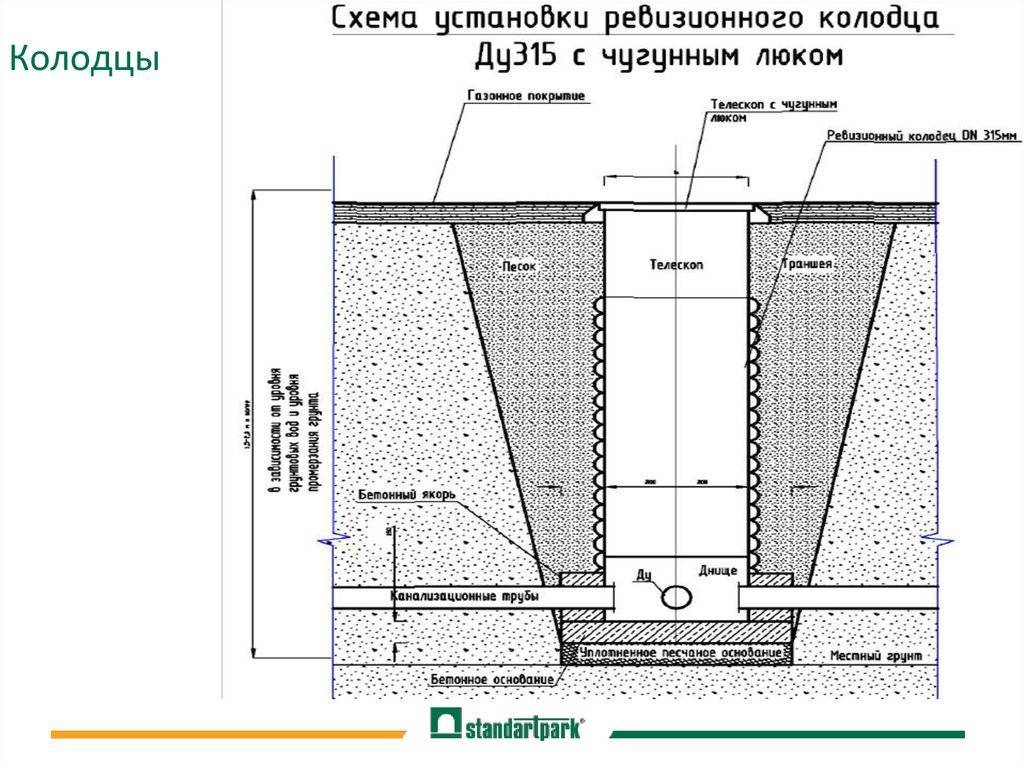

Схема смотрового дренажного колодца

Насколько важны размеры колодца? Многие полагают, что резервуар максимального объема решает любые проблемы. Однако такой подход в корне неправильный. Какого бы размера ни была емкость, она все равно заполнится водой при отсутствии правильно организованного сброса. И пусть даже в сети установлен небольшой колодец, но при регулярной откачке он всегда будет полупустым. Поэтому имеет значение не объем конструкции, а согласованность работы всех элементов дренажной системы.

Каким будет устройство колодца

Устройство дренажного колодца напрямую зависит от его вида и функционального назначения.

Например, если говорить о поворотном колодце, то он представляет собой резервуар, в котором располагается насос, подключенный к электричеству.

Сюда подводится дренажная труба, а также обустраивается труба для вывода воды.

В таком колодце имеется специальный поплавок, определяющий уровень жидкости.

Погружной дренажный насос с поплавком для колодца

Смотровой колодец дренажа имеет большие размеры, чем в предыдущем варианте, потому как в него должен поместиться человек, выполняющий ревизию.

Минимальный диаметр такого колодца – 1 метр.

Если используется пластиковая емкость, она имеет все выходы и просто подключается к трубопроводу.

Бетонный колодец, как видно на схеме, будет состоять из таких частей:

Схема смотрового колодца

• щебеночная подушка;
• плита, выполняющая роль днища;
• лотковая часть;
• рабочая камера;
• перекрытие из бетонной плиты;
• горловина;
• люк.

Он не имеет дна. Вместо него здесь подушка из песка и щебня.

К колодцу подведена труба, транспортирующая осветленную воду.

Поверх конструкции располагается геотекстильное полотно и дерн.

Схема поглотительного дренажного колодца

Коллекторный колодец – это емкость с герметичным дном. Она предназначена для сбора воды и последующего ее отведения.

К емкости при помощи готовых отводов подключаются дренажные трубы, транспортирующие жидкость.

Чаще всего делают пластиковый дренаж, получая уверенность в полной герметичности системы, облегчая монтаж.

Но, можно сделать его из бетонных колец, зацементировав дно, сделав герметизацию всех стыков специальным раствором.

Коллекторный дренажный колодец

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Дренажный колодец своими руками

Вряд ли кому-то придёт в голову построить жильё на песчаной местности. Для постройки выбираются места с грунтовыми водами, чтобы в последующем не было проблем с питьевой водой. Но этот плюс местности может обернуться заболачиванием почвы, и разрушением фундамента здания. Чтобы обезопасить себя от этой проблемы нужно построить дренажный колодец. Данная конструкция, служит для отведения подземных вод с участка.

Материалы и принцип работы

Работа колодца проста. На участке вырывается траншея для сбора и отвода воды – дрена. К ней подсоединяются один или несколько водостоков, которые отводят жидкость в водоём находящийся поблизости с участком или в специальный резервуар.

Виды дренажных систем

Дренажные колодцы подразделяются на четыре вида по типу грунта и движению грунтовых вод. Принцип работы каждого разный, и перед тем как сделать дренажный колодец, определитесь с тем, какая система вам понадобится.

Коллекторный колодец

Такой вариант дренажной системы способен собирать и скапливать влагу, которую впоследствии можно сбросить в канаву или использовать для полива растений. Его строительство уместно в самой низкой части рельефа местности.

Поворотные колодцы

Монтируются на поворотах дренажа или в местах, где соединяются несколько сточных труб. В таких местах существует большая вероятность загрязнения внутренних полостей.

Поглотительный колодец

Такой колодец нужно обустроить в тех местах, где невозможна прокладка труб для отвода жидкости, из-за отсутствия водоёма для сброса или канализации. Это самый глубокий тип дренажной системы, и минимальная глубина должна быть не меньше 3 м. Дно в колодце выполняется из щебня или песка, это позволит сбросить жидкость в грунтовые воды.

Смотровой колодец

Такой вариант используется для доступа к дренажной системе и возможного ремонта. Для удобства ширина его должна быть не менее 1 м. В принципе, такие колодцы можно сделать и в других системах, потому что ремонт и профилактическая чистка лишней не будет.

Порядок строительства

При выборе размера будущего колодца, учитывается площадь участка, а именно та часть, которую нужно осушить.

Когда готовы все материалы можно начинать работу. Выкапываем яму глубиной не меньше 2 метров, в зависимости от типа дренажной системы. На дне нужно обустроить специальную подушку. Лучше всего для этого подойдёт песок крупной фракции. Подсыпка должна быть от 30 до 40 см толщиной, в процессе обустройства её нужно хорошенько утрамбовать.

На засыпке нужно сделать квадратную опалубку для обустройства фундамента, который будет служить дном колодца. В неё следует уложить арматурную сетку, лучше мелкую. Эту конструкцию заливаем бетонным раствором.

После того как бетон схватится, на основание устанавливается внутренняя и внешняя опалубка. Стенки сверху нужно соединить деревянными планками. Бетонирование стенок колодца выполняется по уровню. Через 2 – 3 недели, когда полностью высохнет бетон, убираем опалубку и проводим засыпку основания. Лучше для этого использовать мелкий гравий или керамзит.

Копаем траншею

Для отвода жидкости из колодца используются полиэтиленовые или асбестовые трубы. Просто вырыть траншею и уложить трубы по направлению к месту сброса, будет недостаточно. Чтобы сброс происходил правильно нужно провести следующие действия.

1. Дно траншеи засыпать песком.
2. Поверх него уложить слой мелкого гравия.
3. На такую подушку укладывается отводная труба, которая также засыпается песком и гравием.

В совокупности слой песка с гравием должен составлять половину глубины траншеи. Оставшуюся глубину засыпают суглинком, а сверху укладывается плодородный слой земли.

Обустраивая дренаж на уже застроенном участке, работы нужно проводить небольшими участками по 15– 20 метров. При работе грунт, вынимаемый из вырываемого отрезка, засыпается в предыдущий отрезок траншеи. Начало работ лучше проводить в конце июля — начале августа. В это время уровень почвенных вод наиболее низок.

Материалы изготовления

Традиционный материал стенок дренажных колодцев – железобетонные кольца. Железобетон также используют как материал дна (диск из железобетона кладут на дно ямы, в основание будущего дренажного колодца) и крышки (с отверстием для люка). Железобетон довольно дёшев, прочен, долговечен.

Но, монтаж готового железобетона связан с привлечением подъёмной техники или большими трудозатратами, образующиеся при монтаже стыки бывает непросто герметизировать.

Монтаж железобетонных колец не обойдется без привлечения специальной техники Источник gidroguru.com

Монтируют эти конструкции обычно, предварительно вырыв большой котлован. А после установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжёлых и хрупких труб, его постепенно засыпают грунтом с помощью бульдозеров и экскаваторов.

Это довольно затратная и нарушающая верхний слой почвы технология. В последнее время всё чаще используют колодцы из пластика и композиционных материалов.
