Поплавковый выключатель уровня воды

Поплавковый выключатель для насоса: принцип работы, достоинства

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

  • контроль за работой главной помпы;
  • контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
  • датчик уровня;
  • датчик перелива.

Схема работы поплавкового выключателя

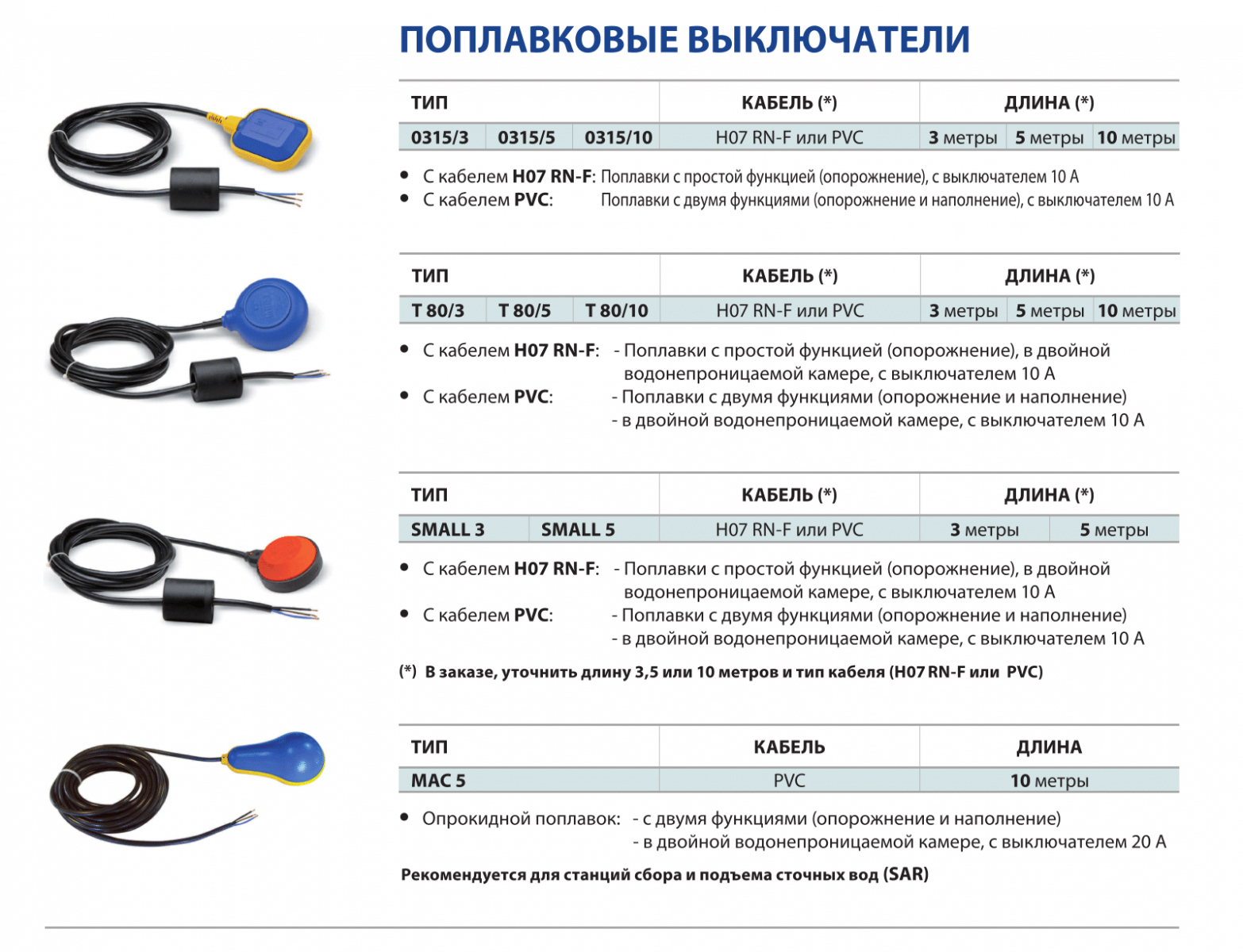

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Дренажные насосы с поплавковым выключателем

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

  • плавающий корпус из пластика;
  • электрический переключатель;
  • рычаг для контактов переключателя;
  • стальной шарик;
  • три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

Поплавок изменяет своё положение, потому что внутри находится воздух. Соответственно, когда он под водой, то стремиться всплыть. Когда же воды остаётся мало, он опускается. Для регулировки используют специальный груз.

Установка погружного насоса с поплавком в колодец

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

  • степень защиты от проникновения IP – 68;
  • напряжение сети 220 вольт плюс-минус 10 процентов;
  • диапазон рабочей температуры от 0 до +60 °C ;
  • 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
  • 10 ампер – активная нагрузка.

Типы изделий контроля уровня заполнения

Приборы контроля уровня жидкости подразделяются на два основных вида: контактные и бесконтактные.

Бесконтактные датчики: описание

Используются преимущественно в промышленных процессах и делятся на ультразвуковые устройства, ёмкостные, электродные, работающие по гидростатическому принципу и так далее. Такие устройства применяются не только в воде, но и в других средах, в том числе и агрессивных. В схему входит, помимо самого датчика, погружаемого или устанавливаемого на стенки ёмкости, контроллер управления, который устанавливается в отдельном блоке управления вне резервуара. Такие системы являются сложными и дорогими, а, следовательно, нерентабельными для использования в бытовых условиях.

Для контроля уровня наполнения бака водой, необходимой для полива или водопровода, целесообразнее применять устройства боле простые и дешёвые.

Характеристика контактных приборов

Самые распространённым в этом виде приборов контроля заполнения резервуаров являются контактные датчики поплавкового типа, собранные на основе герконов. Устройства просты, надёжны и дёшевы. Разделяются по месту расположения в ёмкости с жидкостью:

  1. Вертикальное расположение. Шток с поплавком и магнитом двигается вдоль вертикальной трубки, на которой расположены герконы включения и отключения насоса.
  2. Горизонтальное размещение. Устанавливается в верхней или нижней части стенки ёмкости. По мере наполнения резервуара поплавок с закреплённым на нём магнитом поднимается на поперечной штанге к геркону, который коммутирует отключения питания насоса.

Поплавковые датчики контроля наполнения с различными конструктивными особенностями можно приобрести в магазинах. Выбор зависит от конкретного места установки прибора и условий эксплуатации.

Комплектация и сборка

Выключатель поплавковый имеет несложную конструкцию, которая включает в себя следующие комплектующие:

  • плавающий корпус из пластика, с электропереключателем и рычажным устройством для переключения контакта.
  • стальной шарик, корректирующий места расположения поплавка и рычажного устройства.
  • кабель, подключенный к переключателю, в состав которого входят три проводка: общий, подсоединенный к закрытому контакту, подсоединенный к открытому контакту электропереключателя. Как правильно подключить поплавковый выключатель подскажет прилагаемая инструкция.

Как только поплавок опускается вниз два проводка (синего и черного цвета) замыкаются. В случае перехода поплавка вверх уже два других проводка (черного и коричневого цвета) замыкают цепь. Проводок, не обеспечивающий подключение приспособления, необходимо заизолировать.

В качестве изоляции от проникновения влаги служит полимерная смола, а термопластичная резина, используемая в изготовлении корпуса и покрытия кабеля, надежно защищает от влияния химических факторов.

На корпусе поплавка отсутствуют поры, что не способствует образованию загрязнений и проникновению мелких частиц песка или пыли (они просто соскальзывают с поверхности). В итоге он отлично держится на воде.

Принцип работы поплавка в разных системах

Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных системах водоснабжения, эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.

Роль выключателя в водоподающих комплексах

Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива. Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.

Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе автоматической водоснабжающей станции и отключит ее, когда опустится на дно (при опорожнившейся емкости).

Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию

Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.

На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости. Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.

Контакт с дренажной или канализационной системой

Для дренажных, канализационных и фекальных насосов рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.

Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.

Наличие в дренажно-канализационной системе выключателя поплавкового типа позволяет автоматически отключить насос в тот момент, когда резервуар будет опустошен. Сигнал для остановки работы подаст регулятор барореле, располагающийся в поплавковом устройстве

Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.

Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости

Радарный датчик уровня

Главным элементом данного датчика является радиолокатор, частота излучения которого изменяется по линейному закону. Предполагается, что жидкость отражает излучение локатора, поэтому если расположить излучатель-приёмник внутри резервуара согласно схеме (Рисунок 4) и фиксировать задержку отражённого сигнала относительно сигнала источника – можно определить уровень жидкости по величине задержки. Для определения задержки используется линейная модуляция частоты источника. Если частота исходного сигнала изменяется по линейному закону (например, непрерывно возрастает), то отражённый сигнал, имеющий временной сдвиг относительно исходного, будет иметь также и меньшую частоту. По величине частотного сдвига можно однозначно судить о величине временной задержки между двумя сигналами, а значит и о расстоянии до поверхности жидкости.

Дальнейшая обработка полученного сигнала осуществляется в цифровом тракте, и на этом этапе возможна, например, нейтрализация шумовых сигналов, возникающих в результате волнений на поверхности жидкости или поглощения радиоизлучения.

Рисунок 4. Общий принцип функционирования датчика уровня радарного типа

Данный метод на сегодняшний день является наиболее технологичным и совершенным, к числу достоинств датчика на его основе следует отнести:

  1. Отсутствие подвижных элементов
  2. Отсутствие контакта с жидкой средой
  3. Универсальность – возможность работать практически с любой средой при различных условиях
  4. Высокая точность
  5. Возможность адаптировать алгоритм обработки данных для конкретных применений

Основным недостатком радарных датчиков является их цена.

Неисправности впускных клапанов и их замена

Если стиральный агрегат продолжительное время простоял без работы, а в стиральном барабане скопилась водопроводная вода, скорее всего требуется замена впускного клапана. Если стиральный агрегат, по какой-то причине простоял в помещении с минусовой температурой, то из-за замерзания скопившейся в нем воды может треснуть корпус устройства. В этом случае его также меняют целиком.

При плохом поступлении воды, иногда для восстановления работы достаточно очистить фильтрационную сетку. Для этого необходимо перекрыть воду и снять водоподводящий шланг и устранить загрязнение, вытащив сетку плоскогубцами и поставив затем на место.

Основной неисправностью электромагнитных клапанов является нарушение работы электромагнитной катушки. Если катушка перегорела и не втягивает шток, вода в стиральный бак не набирается вовсе. Большая часть современных агрегатов комплектуются электроклапанами, имеющими неразборную конструкцию, поэтому ремонту они не подлежат. Замену лучше производить с привлечением мастера. Можно осуществить ремонт и своими руками, приобретя новый наливной электроклапан, аналогичный вышедшему из строя. Для этого необходимо:

  1. обесточить стиральный агрегат;
  2. перекрыть подачу воды и отсоединить водоподводящий шланг;
  3. снять крышку или боковую стенку (для машин с вертикальной загрузкой) стиральной машины;
  4. отсоединить электропроводку и шланг (или шланги) связанные с отделом дозатора;
  5. открутить болты фиксирующей пластины;
  6. снять устройство;
  7. проверить работоспособность при помощи мультимметра. Обмотка однокатушечного клапана должна «звониться» на 3,8 кОм (на старых моделях Samsung 4,5 кОм), для двойных и тройных катушек этот показатель составляет от 2-х до 4-х кОм;
  8. заменить электроклапан на новый, осуществив сборку в обратном порядке.

Эксплуатация, обслуживание и ремонт

Обеспечить длительную эксплуатацию поплавков для насосов можно лишь в том случае, если не будут нарушаться правила их использования. В ситуации, когда поплавковый выключатель входит в состав системы водоснабжения и водоотведения, можно не тратить время и силы на его техническое обслуживание. Если же это устройство контролирует работу фекальных или канализационных ям, то рекомендуется, по крайней мере, раз в месяц выполнять очистку поплавка и насоса от загрязнений, используя струю воды, подаваемую под давлением.

Такая процедура позволит избежать залипания или прилипания поплавка к насосу или напорной трубе. Поплавковый выключатель, который ввиду определенных обстоятельств не в состоянии выполнять свою основную задачу, является неремонтопригодным, поэтому в таких ситуациях производится его замена. Выполнять эту работу должны специалисты сервисных центров.

Кол-во блоков: 10 | Общее кол-во символов: 13621 Количество использованных доноров: 5 Информация по каждому донору:

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

  1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
  2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
  3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
  4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
  5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

Поплавковым уровнемером

называется уровнемер, основанный на измерении положения поплавка, частично погруженного в жидкость, причем степень погружения поплавка (осадка) при неизменной плотности жидкости не зависит от контролируемого уровня. Поплавок перемещается вертикально вместе с уровнем жидкости, и, следовательно, по его положению может быть определено значение уровня. В статическом режиме на поплавок действуют: сила тяжести G и выталкивающие силы жидкости и газовой среды. При перемещении поплавка появляется также сила сопротивления в подвижных элементах уровнемера. Если пренебречь силой сопротивления кинематики и выталкивающей силой газовой фазы, то действующие на поплавок силы связаны уравнением

Заправляем бак

Пришло время описать сам процесс заправки нашего бака-дозатора.

Приводим полную инструкцию заправки с соблюдением регламента.

  1. Присоедините пожарный рукав к стыку для слива/наполнения пенообразователя.
  2. Активируйте внешний ручной насос для закачивания пеноконцентрата. Можно воспользоваться руководством по эксплуатации насоса от производителя.
  3. Откройте кран слива/наполнения.
  4. При наполнении следите за состоянием индикатора заправки дозатора на дисплее во избежание переполнения или избыточного наполнения аппарата.
  5. После достаточного наполнения бака закройте кран.
  6. Отключите заливочный насос для прекращения подачи образователя пены.
  7. Отсоедините пожарный рукав от разъема.
  8. Поставьте заглушку на фланец (разъем).

Стоит обратить внимание, уважаемый читатель, на следующие моменты

  • По окончании заправки системы смешивания, заполненные пенообразователем, обязательно следует промыть.
  • Содержимое дозатора может быть удалено таким же образом – присоединением пожарного рукава к разъему и включением крана.
  • После заправки бака всегда закрываем разъем для слива/наполнения заглушкой.
  • Если Вы собираетесь использовать другой тип пеноконцентрата, то перед заправкой необходимо полностью опорожнить и промыть бак.

Но перед началом неплохо бы проверить качество пенного концентрата или готового раствора.

Регламент определяет такую проверку перед заправкой и далее раз в полгода.

Если по результатам проверки кратность пены менее 5 либо стойкость меньше 3 мин, следует заменить раствор.

Также допускается обезвреживание пенообразователя, т.е. разложение его компонентов до продуктов, которые не загрязняют окружающую среду.

Поплавковые выключатели для насосов: назначение, устройство, принципы работы

Там, где работающий насос может неожиданно оказаться без воды, в местах, где в него могут попасть песчинки и глина, необходим поплавковый выключатель. Он отключает дорогостоящую технику до того, как холостой ход или частички грязи приведут к серьезной, порой не поддающейся ремонту, поломке. Зачастую в один резервуар помещают не один поплавок для погружного насоса, а несколько разных, выполняющих различные функции.

Задачи поплавковых выключателей

Прибор, контролирующий уровень воды при всплытии отключает заполняющий насос. При погружении поплавка, опускании уровня воды, он снова подключает накачивающую помпу. Откачивающий воду насос подобным устройством включается при достижении поплавком верхней отметки и отключается при опускании его ниже заданного уровня.

Как устроены поплавки для насосов?

  • У каждого есть герметичный плавучий пластиковый корпус.
  • В него заключена электрическая часть, состоящая из переключателя с рычагом, на который воздействует стальной шарик.
  • Есть груз, регулирующий движения и переключения поплавка, который представляет собой некрупный стальной шар. Небольшое количество воздуха в корпусе и просчитанная, соразмерная амплитуде движений тяжесть шарика помогают поплавку всплывать и тонуть при изменении уровня воды. Некрупные магниты управляют фиксацией стального шара в определенных позициях при переключении режимов работы насоса.
  • Для некоторых моделей предусмотрен трехпроводной кабель в водостойкой оплетке. Один из его проводов подключен к открытому контакту, другой к закрытому, третий – общий. Такое устройство помогает поплавку следить не только за отсутствием сухого хода, но и за переливанием воды. Чаще всего общий провод обозначают черным цветом. Синий или голубой отвечает за отключение насоса «севшего на мель». Коричневым регулируется переполнение резервуара.
  • Есть версии, оснащенные лишь двумя проводами, отвечающими за замыкание и размыкание контура, включение и отключение насоса.
  • Приборы могут быть укомплектованы кабелем длиной от 3 до 10 метров. Место входа кабеля в корпус надежно загерметизировано водостойкой полимерной смолой.

Принцип работы поплавка насоса

Если этот прибор управляет заполняющим резервуар насосом, при всплытии поплавка тяжелый стальной шарик падает на рычажок, который под его тяжестью отодвигается, размыкает цепь и отключает накачивающий воду насос. При опускании уровня воды, поплавок тонет, изменяет положение в воде, шарик откатывается от рычажка, освобождает его, позволяя рычагу вновь соединить цепь подачи электрического тока. При этом снова включается режим накачивания воды.

Разновидности.Существуют поплавки внутренние, встроенные в насосы и внешние, подключаемые к ним варианты поплавковых переключателей. Последние предназначены для подключения к разным моделям помп. Присоединить их к прибору относительно несложно

Важно лишь убедиться в том, что технические характеристики насоса и выключателя совместимы. Проверить, совпадает ли количество фаз, узнать, каково потребление тока каждым из приборов. У поплавка оно может быть чуть меньшим, чем у насоса

Кроме того, есть легкие варианты, разработанные для питьевой воды и тяжелые версии, предназначенные для крупных дренажных и фекальных насосов

У поплавка оно может быть чуть меньшим, чем у насоса. Кроме того, есть легкие варианты, разработанные для питьевой воды и тяжелые версии, предназначенные для крупных дренажных и фекальных насосов.

Важно! Поплавки, управляющие насосами, перекачивающими чистую воду, не требуют особого ухода, частого осмотра. Тяжелые поплавки, работающие в грязной воде, необходимо не реже раза в месяц тщательно промывать мощными струями чистой воды. Если этого не делать, густой ил или другие загрязнения могут «приклеить» плавучий переключатель к корпусу насоса или напорной трубе

При этом может выйти из строя не только поплавок, но и дорогостоящий тяжелый насос

Если этого не делать, густой ил или другие загрязнения могут «приклеить» плавучий переключатель к корпусу насоса или напорной трубе. При этом может выйти из строя не только поплавок, но и дорогостоящий тяжелый насос.

У нас можно купить любой поплавок для насоса. Мы предлагаем насосы разных видов, предназначенные для разнообразных работ и всевозможные им сопутствующие товары. Заказать все это можно позвонив по указанному телефону.

Управление по гидростатическому сигналу

При таком способе управления уровень жидкости определяется по давлению жидкости на мембрану. Передача этой информации может осуществляться как посредством электрического сигнала (аналоговый), так и через сигнал давления (пневматический). Управление насосом по уровню жидкости в шахте производится лишь после настроек прибора управления.

Пневматический датчик (погружной колокол)

Благодаря большой площади пригоден для использования в сильно загрязненных средах. Для изготовления таких колоколов используется серый чугун, который за счет большого веса позволяет удерживать колокол в погруженном состоянии даже в средах, имеющих высокую плотность. При изменении уровня жидкости в резервуаре изменяется давление воздуха внутри колокола. Данное изменение давления анализируется электронным преобразователем уровня, который находится на приборе управления или в колоколе, и сравнивается со значениями, заданными на приборе управления. Особое преимущество данного метода заключается в возможности непрерывного определения уровня (в см или м и т.д.). Кроме того, он может применяться во взрывоопасных зонах (например, сточные воды, содержащие фекалии, зона 1) благодаря передаче сигнала давления без трансформации его в электрический сигнал. Обработка данных осуществляется в приборе управления посредством встроенных в него датчиков.

Для обеспечения равномерного количества воздуха в колоколе можно использовать воздушный компрессор.

Электронный датчик уровня

Принцип действия электронного датчика уровня. Основное отличие состоит в том, что преобразователь встроен непосредственно в датчик, т. е. сигнал уровня жидкости в шахте преобразуется в аналоговый электрический сигнал (4–20 мА). Соответственно, не требуется дополнительный преобразователь давления в приборе управления. В то время как при измерении с помощью погружного колокола могут иметь место неточности из-за протечек в шланге колокола, изменения количество воздуха в шланге вследствие колебаний температуры или по другим причинам, обработка посредством электронного датчика уровня позволяет получать более точные результаты. Кроме того, используемый для изготовления этого датчика материал более устойчив к коррозии (как правило, AISI 316 или сталь более высокого качества). Датчик подвешивается в шахте и, в случае необходимости, при сильной турбулентности среды может быть снабжен защитной трубкой. Датчики, используемые компанией Wilo, могут устанавливаться во взрывоопасных средах. Правда, как и в случае использования любых датчиков во взрывоопасных зонах, необходимо применять Барьер Зенера, во избежание образования искр, которые могут стать причиной взрыва в случае отказа/неисправности.

Для повышения безопасности может быть установлен дополнительный поплавковый выключатель Wilo MS 1 в качестве датчика перелива.

Назначение и принцип работы дренажных насосов

Беспоплавковые дренажные насосы необходимы для использования на дачных и приусадебных участках, где они избавляют их владельцев от множества неприятных проблем. Основная задача устройств – обеспечить отведение дождевых, сточных вод, выкачать талую воду из подвалов, погребов, колодцев, рвов, приямков. Используется дренажный безпоплавковый насос при откачивании воды из бассейна, котлована, искусственного пруда. Специальные модификации дренажных агрегатов позволяют откачивать загрязненную воду. За минуту дренажный насос, со средними техническими характеристиками, может откачать примерно 180 литров воды. Мощность устройства снижается по мере погружения и дальности расположения места откачивания.

В конструкции агрегата имеется две трубы:

  • Входная, через которую происходит засасывание воды из заполненной сточной ямы.
  • Выходная, через нее жидкость выводится за пределы участка. Жидкость не должна попадать в двигатель. Это может привести к поломке аппарата. В этом случае насос должен стоки перекачивать быстрее, чем их уровень может подниматься в котловане.

Главное преимущество, которое имеет безпоплавковый дренажный насос — мобильность. Оборудование свободно может перемещаться в любое место, куда это необходимо. Ремонт, в случае поломки, можно сделать легко и быстро.

Особенности дренажных насосов с поплавками

Дренажный насос с поплавком

Для осуществления защиты насосного оборудования используются специальные поплавковые устройства. Цена таких устройств, сравнительно небольшая, по сравнению с теми преимуществами, которые они имеют.Существует два вида поплавковых выключателей:

  • Легкие, используются преимущественно в системах водоснабжения и отведения воды.
  • Тяжелые, применяются для дренажных, канализационных, дождевых стоков.

Поплавковый выключатель – это плавающее устройство в пластиковой коробке.Внутри нее находятся:

  • Переключатель электрический. От него идет кабель с тремя проводками разного цвета: один провод общий и два от нормально открытого и нормально закрытого контактов переключателя.
  • Стальной шарик, осуществляющий замыкание или размыкание контактов цепи при изменении положения поплавка.

При положении поплавка внизу замыкается цепь с общим проводом и нормально открытым. Если поплавок вверху, замкнуты контакты проводов общего и нормально закрытого. Провод, не используемый в данный момент по схеме, должен быть заизолирован.

Кабельный вывод при изготовлении герметизируется механическим уплотнением. При необходимости снять в кабеле механические напряжения, используется специальное приспособление, входящее в комплект поставки поплавка. Полость, куда входит кабель, изолирована и наполнена полимерной смолой, которая исключает проникновение внутрь влаги. Материал для изготовления корпуса обладает хорошей термостойкостью, а для оболочки кабеля используется термопластичная резины, что придает поплавковому выключателю стойкость к воздействию спиртов, вредных по химическому составу мочевой кислоты, жидких масел, бензина и прочих веществ. На поверхности пластикового корпуса отсутствуют поры, что исключает возможность прилипания к нему всевозможных загрязнений. Песок, бумага и другие твердые включения свободно соскальзывают с него, не оказывая никакого влияния на плавучесть поплавкового выключателя.
