Водное отопление

Как сделать обогреватель на водяной основе своими руками из подручных средств? Вначале свариваются металлические трубы в батареи произвольной формы, обычно их выполняют в виде змеевика. Две пойдут для обогрева гаража, а еще одна предназначена для смотровой ямы. Отдельно от них происходит подготовка самодельного котла, в котором будет находиться ТЭН, а к нему крепится магниевый стержень, предохраняющий резервуар от накипи.

После подготовки всех частей отопительной системы переходят к их установке:

1. На стенах располагаются батареи, они соединяются между собой пластиковыми гибкими трубами, вместо крепления на них устанавливаются фитинг-соединения.
2. Прикрепляется котел, а к нему манометр для отслеживания давления.
3. Для запуска системы вначале в нее заливают воду, а затем на батареях открывают заглушки. Они предназначены для отвода воздуха.
4. Ведут отладку насоса, переводят его в нужное положение. Осуществляют запуск системы и проверяют ее герметичность.

В следующей статье мы подробнее поговорим об отоплении гаража своими руками.

Приведенные варианты создания обогревателя для гаража своими руками выполняются с минимальными затратами. Их конструкция и установка достаточно просты даже для новичков. При соблюдении всех правил безопасности гараж будет теплым при любой погоде.

Здесь вы узнаете:

Для некоторых людей гараж является местом для хранения автомобиля, а для других он становится средством заработка – здесь ремонтируется клиентский транспорт. Иногда гараж является и собственным рабочим кабинетом, здесь выполняются различные домашние задачи и даже устраиваются небольшие мужские посиделки. В связи с этим данное помещение нуждается в хорошем обогреве. Давайте посмотрим, как организовать отопление гаража своими руками и какое оборудование можно использовать для этих целей.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

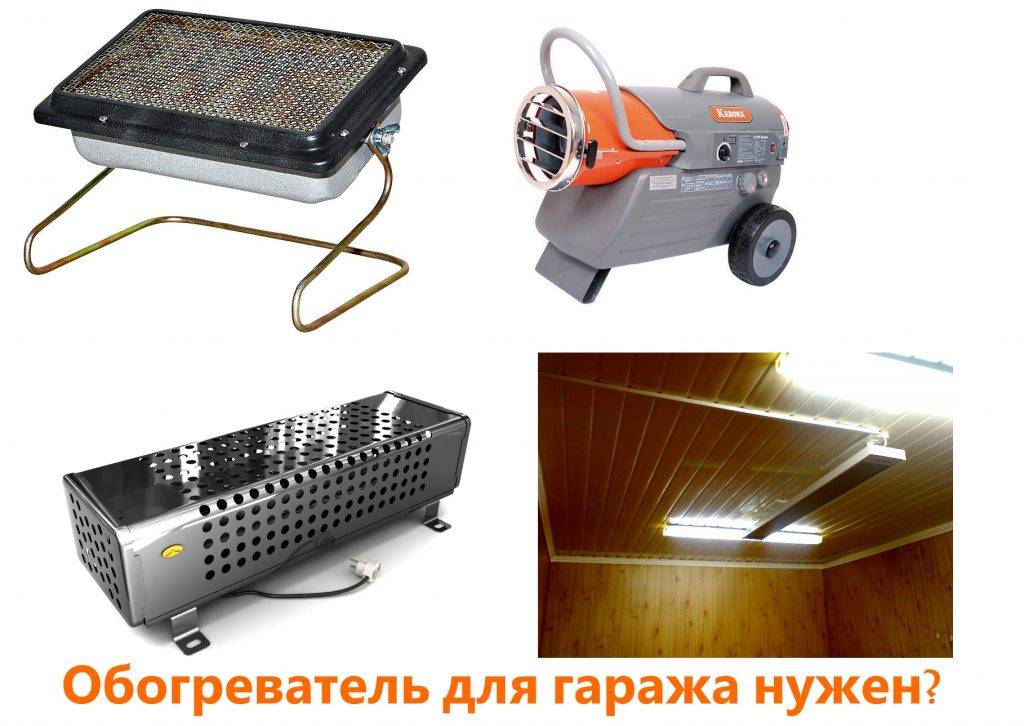

Виды газовых гаражных обогревателей

На рынке отопительного оборудования представлен широкий ассортимент приборов, работающих от газа. Они отлично подойдут для отопления даже самых холодных гаражей и подвальных помещений. Подразделяют эти приборы именно по принципу работы.

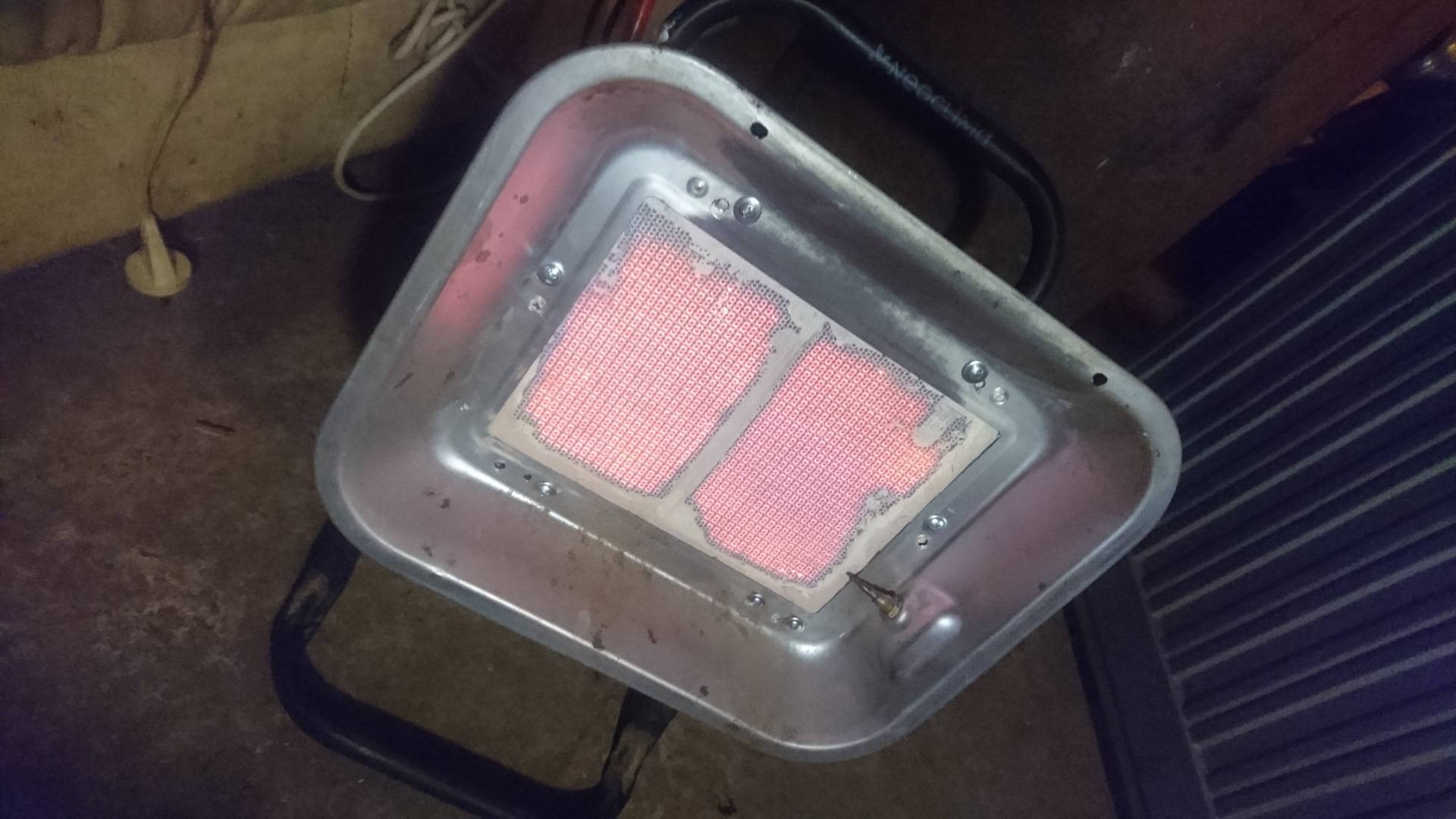

Каталитический и инфракрасный обогреватель

Как уже говорилось выше, каталитический обогреватель работает благодаря реакции взаимодействия сжиженного газа с химическим компонентом. При этом, весь процесс происходит абсолютно бесшумно, поэтому многие пользуются такими агрегатами даже в ночное время. Эти приборы считаются безопасными и обладают рядом преимуществ:

• компактный размер;
• нет необходимости в вентиляции;
• работа без электроэнергии;
• экономный расход топлива.

Каталитические обогреватели газового типа можно регулировать по мощности специальным тумблером

Инфракрасный обогреватель предназначен исключительно для передачи тепла к предметам, находящимся в помещении. Данный тип отопления не изменяет температуру воздуха, тем не менее, имеет вполне ощутимую теплоотдачу. К особенностям агрегата стоит отнести:

• используются керамические и металлические нагреватели;
• имеют обширный радиус действия — 5-6 м;
• имеют слоты для подключения отдельных баллонов;
• один источник топлива может иметь объём до 27 л.

Керамические обогреватели чаще всего имеют встроенный накопительный резервуар для топлива

НА ЗАМЕТКУ! (нажмите, чтобы узнать)

НА ЗАМЕТКУ!

Переносной инфракрасный обогреватель допускается подключать к централизованной системе отопления посредством гибкого шланга. Однако на этот тип отопления нужно соответствующее разрешение.

Тепловая пушка и конвектор

Для отопления нежилых помещений часто используют тепловые пушки разной мощности. Подобные газовые агрегаты имеют ряд преимуществ:

• оперативно нагревают помещение;
• отапливают в разы экономичнее других вариантов газового оборудования;
• оборудованы датчиками учёта концентрации углекислого газа.

Агрегаты с двумя насадками излучения тепловой энергии можно направлять в разные стороны

Такой тип оборудования можно переносить из одного помещения в другое, так как в качестве источника топлива подключается отдельный баллон.

Газовые пушки можно подключать к баллонам с топливом, которые применяются в домашнем хозяйстве

Для небольшого по площади гаража можно использовать компактные конвекторные модели. Они имеют небольшой бак для топлива. Обычно эти устройства работают от пропана. Полностью заполненного источника топлива хватает на несколько дней. К достоинствам относят:

• удобный пьезорозжиг;
• лёгкий вес;
• наличие клапана избытка давления;
• возможность установки на любую горизонтальную поверхность.

Приборы могут быть комбинированными, работая и от газа, и от электроэнергии

Газовые печи для гаража

Данные устройства работают по тому же принципу, что и традиционные обогреватели. Многие из них требуют обязательной установки дымохода. Из достоинств такого агрегата выделяют возможность быстрого обогрева помещения. Он свободно перемещается, его удобно хранить. Нельзя забывать, что данное оборудование является весьма пожароопасным. Выбирая подобные агрегаты, необходимо точно знать площадь помещения, в котором они будут применяться.

Это интересно: Печь для гаража своими руками — лучшие 4-ре самодельных варианта

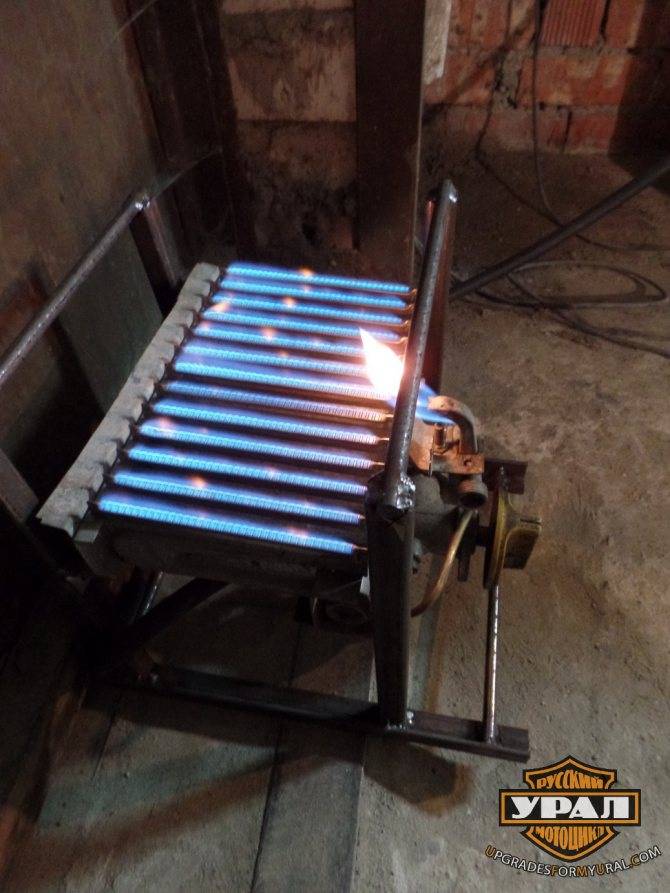

Настольный обогреватель из газовой плитки

Как самому собрать настольный обогреватель из газовой плиты? Предлагаем проверенную технологию по созданию агрегата на основе переносной плоской четырехугольной плитки с решеткой.

Обогреватель данного типа делается путем присоединения плитки к металлическому кожуху с камерой сгорания и вентилятором. Такая конструкция изготавливается самостоятельно по предварительным расчетам и схеме.

Измеряем необходимую длину и ширину будущего корпуса, учитываем полное соответствие с размерами плитки. Получившийся кожух фиксируем удерживающими планками-зацепами. На одной из сторон, планка выполняется подвижной. Для этого крепится пружина и присоединяется к подъемному рычажку. В дальнейшем это позволит снимать и надевать корпус по мере необходимости.

Если в предыдущем варианте не предусматривалась система вентиляции, то в данной модели она — часть конструкции. Опытные мастера советуют использовать подручные запчасти, например, подойдет вентилятор от оконного кондиционера. Если лопасти слишком большие, то можно обрезать до необходимого диаметра. Вентилятор устанавливается сзади сформированного корпуса.

Для создания тяги внутри корпуса закрепляется металлическая камера сгорания, а по ее поверхности по всей площади проделываются отверстия. Желательно, чтобы они были на небольшом расстоянии друг от друга.

Разные вариации данной конструкции представлены в интернете, исходя из функциональных задач, можно подобрать нужную схему. Отметим, что КПД у обогревателя достаточно ощутимое, и эффективность прибора неоднократно доказана умельцами и новаторами. В отличие от газовой горелки, такой обогреватель можно использовать и в зимнее время года, подняв температуру до комфортной отметки.

Буржуйка из использованного баллона

Буржуйки, популярные еще сотню лет назад, и сегодня не сдают своих позиций, выступая основным источником тепла в гаражах и подсобных помещениях. И главное их достоинство в том, что они могут работать не только на дровах, но и на всем, что горит.

Буржуйки делают из газовых баллонов, содержавших до опустошения пропан, объемом в 40-50 литров, отрезков стальных труб и толстостенных бочек, имеющих небольшой объем

Минимальная толщина стенок таких конструкций должна составлять 2-3 мм, но все же оптимальный вариант – 5 см, благодаря чему можно будет использовать любой вид топлива. Если сравнивать модели горизонтального и вертикального исполнения, то первые выигрывают в плане удобства загрузки поленьев.

Конструкция вертикального исполнения

Самый простой вариант изготовления буржуйки предполагает использование газового баллона: корпус обогревающей конструкции уже готов, остается лишь обустроить отсеки под закладку топлива и зольник. Высота баллона составляет порядка 850 мм, диаметр в обхвате – 300 мм, а достаточная толщина стенок позволяет использовать любой вид топлива.

Чтобы соорудить вертикально устанавливаемую конструкцию баллон делят на две неравные по объему части:

• верхняя – занимает 2/3 конструкции выполняет роль приемной камеры для закладки дров;
• нижняя – занимает 1/3 часть конструкции и служит для сбора золы.

Для изготовления буржуйки в стенке баллона под размер каждой из двух секций вырезают отверстия под обустройство дверец. Сами дверцы можно соорудить из вырезанного куска баллонной стенки или вырезать из листового металла.

На границе между верхним и нижним отсеком монтируют колосники. Но поскольку готовый чугунный колосник подходящего размера найти сложно, для его изготовления используют толстые прутки.

Основой для изготовления колосников выступает стальная арматура толщиной в 12-16 мм, нарезанные прутья которой размещают на расстоянии в 2 см друг от друга

В верхней части баллона вырезают отверстие под дымоход диаметром не менее 150 мм. Этот элемент можно сварить из отреза листового метала. Главное – чтобы диаметр полученного патрубка соответствовал размеру дымовой трубы с тем, чтобы упростить процесс состыковки.

Дверцы оснащают запорами и прикрепляют к корпусу посредством сварки. При желании петли можно сделать из нескольких звеньев толстой стальной цепи.

Поскольку буржуйка изначально не относится к числу герметичных обогревательных сооружений, уплотнители применять нет необходимости

Чтобы перекрыть образовавшуюся по периметру дверок щель, с наружной стороны по периметру заготовок лучше приварить небольшой бортик – полосу метала шириной в 1,5-2 см. Готовую конструкцию остается только подсоединить к дымоходу и провести испытания.

Модель с горизонтально расположенным корпусом

При горизонтальном расположении корпуса отсек для сбора золы приваривают снизу конструкции. Основной отсек предназначен для закладки топлива и выгрузки прогоревших углей. Он оборудуется дымоходным патрубком диаметром в 10 см.

Отсек для сбора золы модно соорудить из подходящего размера швеллера либо же сварить по заданным размерам из отреза листовой стали

В боковой стенке корпуса проделывают отверстие под установку топочной дверцы. Ее размер не должен превышать диаметр дымоходного патрубка. Саму дверцу оснащают защелкой и устанавливают на петли.

В стенке корпуса, которая будет направлена вниз, проделывают отверстия. Они будут выполнять функцию колосниковой решетки.

Чтобы улучшить теплоотдачу раскаленной печи, дымоход можно сделать в виде удлиненной ломаной конструкции. Главное при обустройстве дымохода буржуйки – избегать горизонтальных участков. Некоторые мастера для улучшения обогрева помещения сооружают вокруг баллонов кожухи, выполненные из листового металла.

Но не стоит забывать, что буржуйка несет потенциальную опасность. А потому помещение, где она будет установлена, следует периодически проветривать.

На нашем сайте есть несколько статей по изготовлению буржуйки своими руками. Советуем ознакомиться:

1. Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство
2. Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража
3. Как сделать буржуйку на отработанном масле своими руками: варианты и примеры изготовления печки

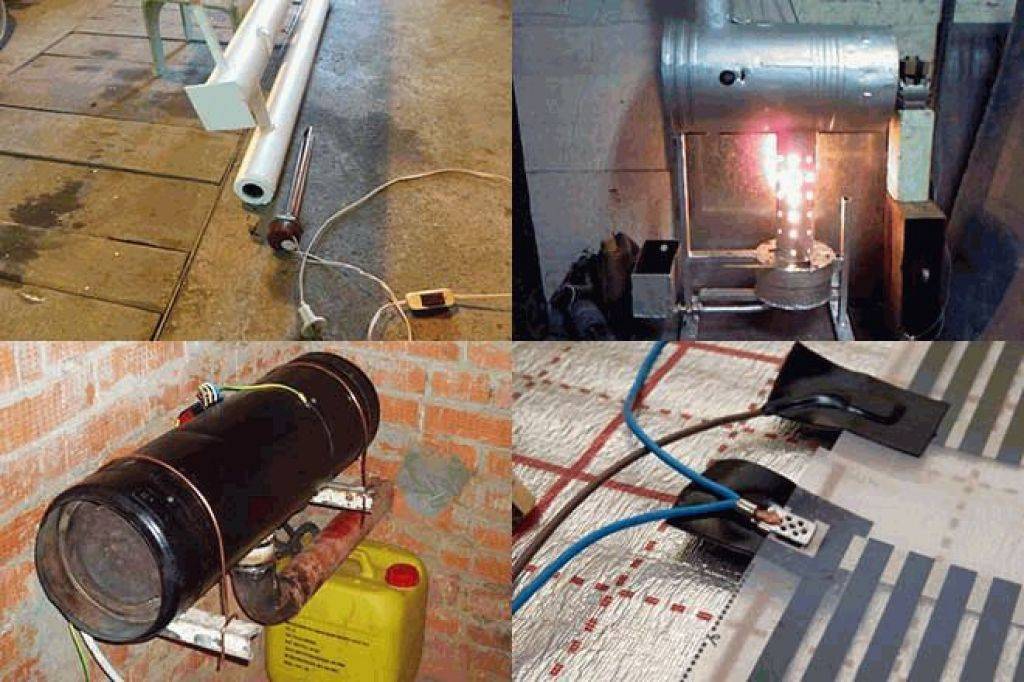

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных.

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
2. На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Идея №3 – Экономичный инфракрасный обогреватель

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

• 2 листа пластика, площадь каждого 1 м 2 ;
• графитовый порошок, измельченный до фракции муки;
• эпоксидный клей;
• две медных клеммы;
• шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность, иначе пластик может начать дымить и даже загореться! Поэтому во время испытаний внимательно следите за нагревом.

3 Газовое отопление гаража – нюансы технологии и безопасность

Отопление в гараже давно уже стало достаточно важным и можно сказать, наболевшим, вопросом, для значительного количества владельцев автомобилей.

Большинство из нас знает, что для того, чтобы завести автомобиль в промерзшем за ночь гараже может потребоваться значительное количество времени, сил и нервов.

Но возникает вопрос – а как же это сделать, если из всех современных «благ» в гараже присутствует только электричество. Да и то не всегда. На самом деле решение все же есть – можно сделать отопление гаража газом.

3.1 Как это возможно?

Отопление гаража газом весьма распространено. И причина такой популярности кроется в весьма доступной стоимости самого топлива.

Но, вместе с тем, может возникнуть несколько проблем:

1. Сложности с подключением – не всегда есть возможность подключиться к газовой магистрали, откуда и будет поступать топливо в вашу отопительную систему. Можно использовать баллоны с газом, но тогда стоимость отопления значительно возрастет.
2. Трудности могут возникнуть, поскольку подключением газового оборудования должны заниматься представители специальной службы. А они ничего не подключат, пока вы не выполните довольно длительный ряд требований. Впрочем, справедливости ради, следует отметить, что все требования предполагают максимальное обеспечение безопасности – то есть, являются вполне обоснованными.
3. В зависимости от выбранного вами оборудования для отопления может потребоваться дополнительное помещение или внушительных размеров шкаф, где оно и буде установлено.

3.2 Принцип обогрева

Газовое отопление гаража может быть реализовано несколькими способами:

• установка специального газового котла;
• использование газовой пушки;
• использование горелки, работающей на сжиженном газе.

3.3 Отопление при помощи котла

Система реализации отопления на базе котла

https://youtube.com/watch?v=UOCoYpT_TJw

Специальный газовый котел в качестве элемента отопления гаража устанавливается в том случае, если есть возможность подведения воды.

По сути, у вас получится создать в небольшом помещении полноценную отопительную систему с котлом, трубами и радиатором.

Поскольку помещение достаточно небольшое, то в нем можно создать отопительную систему с естественной циркуляцией теплоносителя.

Установка газового котла требует:

• Наличия приточно-вытяжной вентиляции.
• Отдельное помещение площадью не менее 4 квадратных метров, стены которого выполнены из негорячего материала. Помещение обязательно должно иметь открывающуюся наружу дверь, ширина которой – не менее 80 см.
• Специальное разрешение от сотрудников газовой службы.

С одной стороны, создание полноценной отопительной системы с газовым котлом дает возможность качественно отапливать гараж. Но значительное количество требований и условий для реализации делают такое отопление не самым выгодным.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

1. прямым нагревом;
2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Видео

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности. Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час

Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Выгодная замена центральному отоплению

Отопительные газовые устройства могут стать хорошей альтернативой традиционным системам отопления с котлом. Но не забывайте, что газовое оборудование может быть опасным, поэтому соблюдайте простые правила техники безопасности:

Обеспечивайте хорошую вентиляцию для приборов с камерой открытого типа. Во время работы устройство нагревается до очень высоких температур, не прикасайтесь к нему. Нельзя сушить одежду на решётке газового обогревателя. Не перемещайте устройство в рабочем состоянии

Важно! Ремонт газового оборудования своими руками потенциально опасен! Нельзя использовать приборы с открытым пламенем рядом с пожароопасными предметами (особенно это касается гаражей, подсобных помещений). Если вы почувствовали резкий запах газа, немедленно отключите подачу газа, выключите электроприборы, проветрите помещение, а сам обогреватель следует сдать в сервисную службу на диагностику
