Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

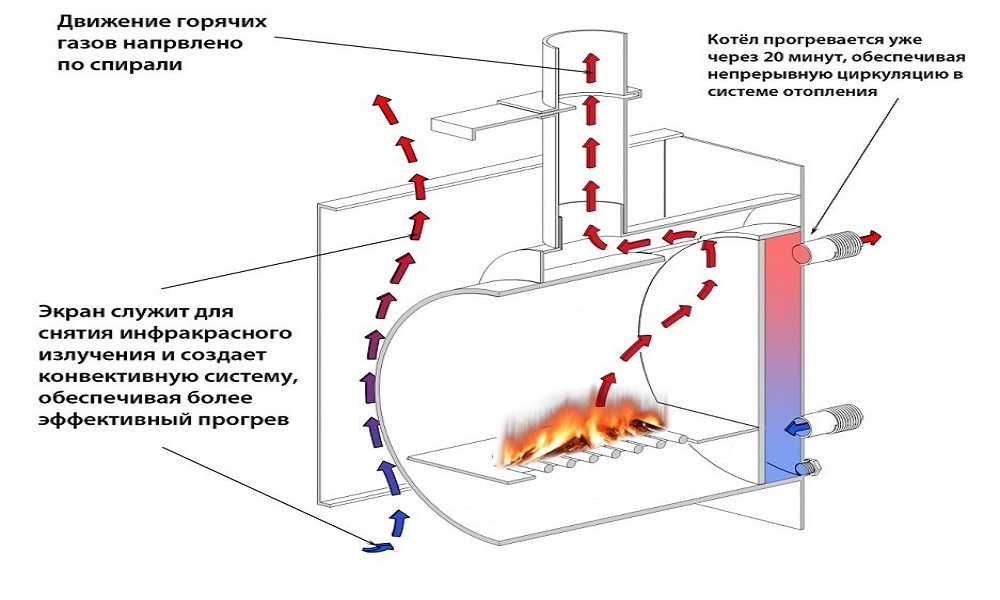

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диаметром не меньше 10 сантиметров.

Преимущества дровяных печей:

простота эксплуатации;
низкая стоимость самого прибора и топлива для него;
устанавливается без фундамента в любое подходящее место;
высокий КПД и очень быстрый прогрев гаража;
можно использовать для приготовления пищи.

Конструкция длительного горения на дровах

Чтобы часто не подкидывать дрова в топку, были придуманы печи с ограниченным доступом воздуха в зону горения, такие приборы могут работать до 12 часов на одной заправке. В качестве корпуса используется тот же газовый баллон.

Фото 1. Самодельная печка в гараже, работающая на дровах, на которой удобно подогреть посуду, например, чайник.

Горение идет сверху вниз под действием груза, в результате чего происходит сгорание самих дров и пиролизных газов, образующихся при нагреве. Эффективность такой печи высока, да и дрова в ней сгорают практически без остатка.

Масляная на отработке и дизельная печки

Идея использовать старое моторное масло привела к появлению устройства способного сжигать его с выделением большого количества тепла.

Нижняя емкость прибора служит резервуаром для топлива, а основной процесс горения происходит в верхней половине, поэтому толщина стенок у нее должна быть выше. Температура нагрева может достигать 850–900 °C.

Фото 2. Масляная печь в гараже. Устройство небольшого размера, с хорошими свойствами теплоотдачи и отсутствием копоти.

Преимущества использования отработки:

доступность топлива;
отсутствие в процессе сгорания дыма и копоти;
безопасность и экологичность, сгорают только пары масла;
компактность;
хорошая теплоотдача.

Важно! Дымовая труба должна быть высотой до 4 метров для обеспечения хорошей тяги и стабильной работы. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке

Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке.

Для увеличения эффективности могут применяться простейшие форсунки в нижней части горелки.

Такие печи используют:

дизельное или печное топливо;
мазут;
керосин;
трансформаторное, машинное масло.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

Правила эксплуатации

Буржуйка на масле (отработке) – оборудование с повышенной пожароопасностью. В гараже часто хранят ГСМ, старые тряпки, что может спровоцировать возгорание. В месте, где устанавливают печку, не должны находиться посторонние предметы, особенно с горючими свойствами.

Чтобы буржуйка не мешала автомобилю в гараже, оборудование предпочитают монтировать в дальнем углу помещения. Улучшить КПД аппарата поможет дымоход с контуром водяным. Часть трубы прикрывают «рубашкой». Циркуляцию жидкости осуществляет насос. Устройство быстрее и легче набирает тепло.

Буржуйка, функционирующая на отработанном масле, в габаритном помещении часто неравномерно прогревает пространство. Рядом с прибором очень жарко, чуть дальше в комнату – холодно. Нейтрализовать проблему поможет «лабиринт», который подключают ко второму отсеку. Стоящий на трубе вентилятор позволяет регулировать направление струи горячего воздуха. При уличных морозах в -35 С удается увеличить температуру до +16-18С.

Отвод продуктов горения из буржуйкиИсточник стройкакрым.рф

Как сделать печку из двух газовых баллонов для гаража

Начало работы ничем не отличается от изготовления печи из одного газового баллона. Проще всего расположить две емкости длинными сторонами параллельно друг другу, одна под другой. При таком соединении в верхнем баллоне в паз на длинной стороне не приваривают зольник, а соединяют его с нижним с помощью металлических полос, оставшихся при вырезании отверстия. Дрова помещают в нижнюю часть печки, а верхняя емкость работает как теплообменник, сохраняя большее количество тепла.

Вариант из двух емкостей прогреет гараж быстрее и сохранит тепло дольше

Теплообменные ребра увеличивают эффективность работы печи для гаража из 2-х газовых баллонов.

Существуют конструкции с перпендикулярно сваренными баллонами, в нижнем устраивают варочную поверхность, а верхний выполняет функции теплообменника. Для усиления теплоотдачи и лучшего обогрева гаража на верхнюю часть печки иногда приваривают ребра из металлических пластин.

Совет! Чтобы колосниковая решетка не прогорала при слишком интенсивном использовании, ее можно сделать из толстого металлического листа с вырезанными отверстиями или длинными пазами.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
К нижней, донной части закрепляются ножки.
На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло. Далее, берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптеть, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:

В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий

Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.

В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

быстро растапливаются и прогревают помещение;
достаточно высокий КПД;
тепло распространяется по помещению равномерно;
купить можно за относительно низкую стоимость;
большинство таких изделий имеет варочную поверхность;
эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

помещение теплое только тогда, когда буржуйка топится;
топливо необходимо добавлять постоянно;
требуется высокий дымоход, который нужно часто чистить.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

Срежьте с него верхушку, это будет у печки крышка.
Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Переделка прибора

Существует несколько способов изготовления своими руками буржуйки на отработке. Чертежи можно изготовить самостоятельно или взять готовые образцы. При монтаже нужно строго учитывать принципы действия такого оборудования, поэтому необходимо обеспечить конструкцию камерой вторичного сгорания, а также предоставить доступ воздуха в оба отделения.

Перед тем как приступать к монтажным работам, необходимо подготовить инструментарий и требуемый материал. Для переделки буржуйки под отработку нужно выполнить следующие действия:

начинают монтаж с изготовления бака, в который будет заливаться отработанное масло, для этого необходимо сварить по кругу листовое железо;
затем в каркасе прорезается небольшое отверстие, через него будет подаваться воздух;
на следующем этапе устанавливается задвижка, с помощью нее можно будут регулировать воздушный поток, поступающий в топливный бак;
в качестве дымохода монтируется обычная труба, в которой также проделываются отверстия;
монтируют камеру вторичного сгорания, но делают это таким образом, чтобы верхняя часть была съемной;
теперь необходимо подсоединить эту камеру к дымоходной трубе;
на последнем этапе устанавливается и фиксируется дымоход.

Для обеспечения правильной тяги в простой буржуйке на масле поддувало должно быть закрыто. Многие владельцы упрощают задачу и просто приваривают этот элемент, а также люк, в который заливается отработанный продукт горения. В таком случае топливо поддают через вьюшку, собственно, через нее осуществляется и розжиг.

Особенности эксплуатации

При эксплуатации печи необходимо чередовать циклы её растопки, включающие в себя:

закладку топлива;
розжиг печи;
непосредственно топочный процесс с обогревом помещения;
очистку зольных продуктов из топочного и поддувального отдела.

К самым ответственным можно отнести этап закладки топлива, которое для облегчения процесса розжига нужно уложить в определённом порядке. На колосниковую решётку сначала нужно положить бумагу и тонкие сухие дрова, разжечь костёр и закрыть дверцу.

После того как растопочный материал воспламенится можно добавлять более крупные поленья

Загружать древесину нужно осторожно, чтобы не допустить затухания огня. По окончании полной закладки дров нужно плотно закрыть топочную дверцу. Регулировку тяги в буржуйке можно производить задвижкой на дымоходе или приоткрывая поддувальную дверцу

Регулировку тяги в буржуйке можно производить задвижкой на дымоходе или приоткрывая поддувальную дверцу.

В процессе горения печи нельзя дотрагиваться до её корпуса, чтобы не обжечься.

Для восстановления тяги после длительного периода топки необходимо периодически проводить разборку дымохода и очищение его элементов от накопившейся сажи.

Рубашка из камня

Если в наличии есть кирпич или камень, можно создать вокруг буржуйки из газового баллона некое подобие рубашки. Материалы укладываются не впритык к металлу, а с оставлением небольшого воздушного промежутка. Тепловое излучение прогреет камень (или кирпич), в результате чего тот начнет отдавать накапливаемое тепло. Если пламя вдруг потухнет, кладка будет сохранять тепло, накопленное ранее. Также между буржуйкой и каменной кладкой образуется конвекция.

Некоторые люди обкладывают буржуйки из газовых баллонов кирпичом или камнем впритык. В результате на свет образуются вполне симпатичные и эффективные печи.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Как функционирует печь на отработанном масле

Принцип работы такой техники основан на пиролизе. Обычно такие установки требуют применения фильтровальных установок, но маленькая буржуйка на отработанном масле, используемая в малогабаритном помещении, не причинит вреда здоровью человека, даже если конструкцией не предусмотрены элементы очистки. Печки обычно отличаются простой конструкцией:

камера сгорания топлива;
отсек для сгорания газа;
камера для дожигания газообразной среды.

Печь на отработанном масле

Если правильно спроектировать аппарат, продукты сгорания будут распадаться, не доходя до выходного отверстия печи на отработке. Когда заливается масло в первую камеру, здесь происходит его поджиг и сгорание. Под воздействием высоких температур топливо испаряется, газообразная среда попадает в следующую камеру.

Под воздействием кориолисовой силы газ поднимается. Благодаря многочисленным отверстиям внутрь трубы попадает кислород. Это способствует повышению скорости движения потоков газа, при таких условиях он не будет покидать пределы камеры. Здесь же повышается температура вплоть до критического значения – 1000 °С. Чтобы снизить контраст перепадов температуры на выходе из агрегата, как раз и необходима эта самая вторая камера

Важно помнить и об опасностях, т. к. в процессе сгорания топлива выделяются опасные для здоровья окислы

в процессе сгорания топлива выделяются опасные для здоровья окислы.

Печь на отработке (отработанном моторном масле)

Печь-буржуйка своими руками: подробное руководство по сборке

Буржуйка плюс водяной контур
