Буржуйка длительного горения своими руками

Родословная с историей

Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

Современная буржуйка в художественном исполнении

С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные

Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см

рис

ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс

рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Чугунные буржуйки

Буржуйка из кирпича

Тут скорее идет не создание самой буржуйки, а избавление металлической конструкции от ее недостатков, а в частности – от быстрой потери тепла. Для этого стоит, ее попросту обложить кирпичом.

Но в такой ситуации есть и свой недостаток – ограниченный металл имеет способность быстро прогорать. Поэтому можно, действительно, попробовать собрать буржуйку из кирпича. Может, кому-то и покажется, что это нарушение классического варианта, хотя греть эта модель будет. НО! Такая печка устанавливается раз и навсегда. Зато у данного варианта есть ряд своих достоинств:

• она имеет риск возгорания на порядок ниже. Чем металлическая модель;
• уровень КПД выше, чем у классической вариации;
• кирпичная буржуйка травмобезопасна;
• сохранение тепла происходит намного дольше, нежели в металлических печках, благодаря чему в помещении будет тепло более длительное время, если огонь погаснет.

Если в помещении есть бетонный пол, то думать о фундаменте под печку не нужно. В обратном же случае, потребуется полноценное основание.

Перед укладкой печки, проводят разборку пола, чтобы образовалось углубление в 40 см. На дно укладывают слой песка и щебня, которые сверху покрывают арматурной сеткой. Далее выполняется монтаж опалубки и заливка бетоном. Желательно в раствор добавить щебня. К постройке буржуйки приступают не ранее, чем через 7 дней после заливки фундамента. Этого времени хватит, чтобы основание затвердело.

Как только бетон застынет, его покрывают рубероидом и посыпают песком. Первый кирпичный ряд не требует скрепляющего раствора. При работе обязательно нужно пользоваться строительным уровнем. Скрепляющий раствор потребуется для торцов. На втором ряду проводят закрепление дверцы поддувала, а чуть выше него, фиксируют колосник.

На четвертом ряду идет создание топочной камеры. Тут же устанавливают и дверцу топки. Чтобы этот элемент держался, используют жирный глиняный раствор и проволоку, которая служит для дополнительного крепления. Для этого в печной дверце есть специальные отверстия.

Если кирпичная буржуйка используется для обогрева большого помещения, то лучше ее выкладывать в 10 рядов. Для основания дымохода кирпич выкладывается в 2-3 ряда, а потом к нему пристыковывают трубу.

В целом ничего сложного в таком изделии нет. Зато выглядеть оно может намного эстетичней, чем буржуйка из металла.

Буржуйка из газового баллона

Если нет желания долго возиться с чертежом, а потом еще собирать печку из отдельных кусков, то можно воспользоваться старым газовым баллоном. Его геометрические формы отлично подходят для такого изделия. Эту печку потом можно разместить в гараже или даже дачной пристройке.

Вся работа по самостоятельному изготовлению буржуйки имеет несколько основных этапов:

1. Сначала снимается верхняя часть, где есть кран. На ее место вваривают заглушку будущего дымохода. Такой элемент используется для перекрытия дымохода, пока печка стоит в холодном состоянии.
2. Визуально разделив баллон на три части, в самом нижнем участке вырезают отверстие квадратной формы. Оно будет служить для загрузки топлива. Остаток металла можно приспособить под дверцу. Но для начала, ее по краям обваривают, чтобы получился необходимый размер. На этом же этапе, к дверце можно приварить петли и ручку. По желанию, ее оснащают замком.
3. В днище баллона прорезают несколько отверстий. Они будут служить колосниковой решеткой. Для изготовления зольника потребуется более тонкий металл. Данный элемент сваривают прямоугольной формы. Специалисты рекомендуют зольник оснащать дверцей, чтобы одновременно выполнялась функция и поддувала. Теперь короб можно приваривать под «колосниковую решетку».
4. Чтобы баллон находился в вертикальном положении, с нижней части приваривают три опоры. Для таких целей можно использовать трубу или металлический уголок.
5. Последним этапом идет создание дымохода. Тут те же требования, что и к буржуйке прямоугольной формы. Толстую трубу вваривают в отверстие и изгибают под углом в 45 градусов. Желательно конец дымохода вывести на улицу или же обеспечить помещению хорошую вентиляцию.

По желанию, к такой буржуйке можно приварить раму из стальной арматуры и тогда она станет, как варочная панель.

Буржуйку из газового баллона можно расположить и горизонтально. Последовательность работ тут аналогична, что и с вертикальным положением, но только дверцу делают в том месте, где был вентиль, а дымоход прикрепляют с торца, где располагается дно баллона.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Разбираем проект печи “Кабанчик”

В качестве рабочего проекта берется вариант постройки печи из газового баллона. Преимущество такого проекта печи типа «кабанчик» заключается в его универсальности – вместо баллона можно использовать и стальной бидон и отрезок трубы.

Для работы понадобиться:

• Рулетка, угольник, маркер, мел;
• Электросварка и электроды;
• Молоток, зубило;
• Болгарка с отрезными и зачистными дисками;
• Тиски.

Основой конструкции выступает круглый корпус из баллона объемом 50 литров. В числе других материалов понадобится:

• Уголок 30х30;
• Стальная арматура диаметром 14-16 мм;
• Полоса шириной 20 мм и толщиной 3-4 мм;
• Отрезок трубы 100 мм;

Порядок работы:

• Из баллона спускается остатки газа и одоранта;
• При помощи газового ключа отвинчивается кран в горловине баллона;
• Баллон заполняется водой со стиральным порошком. Тщательно вымываются остатки газа и одоранта. Процедура повторяется 3-4 раза.
• После этого делается разметка маркером на корпусе мест выреза сегмента под дверку и подувало, под вставку трубы;
• Болгаркой выпиливаются необходимые отверстия;
• Из уголка делаются ножки будущей печи и перемычки каркаса;
• Сваривается каркас и ножки, конструкция усиливается перемычками;
• Дверки дополнительно усиливаются полосой по периметру;
• Устанавливаются петли для дверок;
• У задней стенки вваривается отрезок 100 миллиметровой трубы;
• Внутри печи устанавливается колосниковая решетка из арматуры;

После сборки основной конструкции делается доводка конструкции – устанавливается и регулируется запорное устройство, делается надрезы на патрубке дымохода, после чего срез сжимается так, чтобы была возможность надеть на него трубу из жести диаметром 100 мм. Делается регулировка дверей.

Ввод в эксплуатацию

Рекомендуется перед первым использованием сделать пробную топку с прямой трубой высотой 1,5-2 метра вне помещения. Для этого будет достаточно небольшого количества топлива. После розжига огня, когда начнет гореть дрова среднего размера можно просто закрыть трубу, чтобы определить места, где утеряна герметичность. В последствии остывания печи эти места необходимо дополнительно осмотреть и если есть необходимость усилить.

В итоге, недостатки будут устранены и печь можно устанавливать на ее штатное место, а также и остальное оборудование – искрогаситель, дымоход, дефлектор.

Как видно сделать буржуйку в гараж своими руками довольно просто нужно немного времени и желание оснастить гараж надежным источником тепла.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги. Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

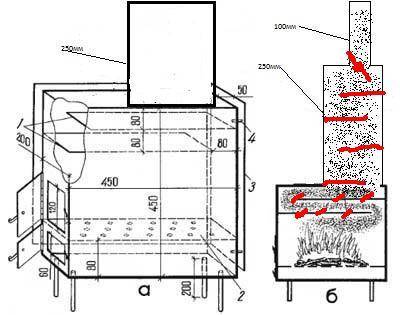

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Что следует учесть при установке буржуйки

При установке буржуйки следует учесть следующие особенности:

• Если обложить печь кирпичом, то тепло в помещении сохранится дольше. Это возможно благодаря теплоотдаче кирпича. Также стоит просверлить дыры в кирпичах.
• Есть возможность обогреть с помощью буржуйки и соседнее помещение. Для этого нужно сделать еще одну емкость с водой. Из нее нужно вывести трубы для подключения радиаторов в соседних помещениях. Для более быстрого прогрева на трубу можно поставить циркуляционный насос.
• Печь должна быть установлена на негорючую поверхность. Также рядом с ней не должно быть легковоспламеняющихся вещей.
• Дымоходная труба должна быть хорошо изолирована при проходе рядом с деревянными поверхностями, потолком и крышей.
• Перед установкой внутри помещения, буржуйку нужно обязательно испытать на улице. Проверяется все швы, трещины. Не должно быть даже намека на выход из печи пламени или искр.
• В помещении, где будет установлена буржуйка, нужно обязательно организовать хорошую вентиляцию. Это убережет от скопления угарного газа.
• Буржуйку нужно окружить негорючим материалом. Это могут быть специальные листы гипсокартона.
• Чем больше масса полученной печи, тем крепче должно быть сделано основание. Так самые тяжелые кирпичные буржуйки ставятся на фундаменты.
• Чем больше изгибов дымохода, тем больше тепла удастся сохранить.

Как видно изготовление буржуйки своими руками не очень сложное занятие. А для изготовления может пригодиться практически любая металлическая вещь.

Таким образом можно не только прилично сэкономить, но и морально удовлетвориться самостоятельной работой.

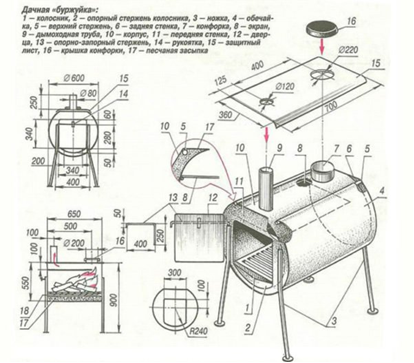

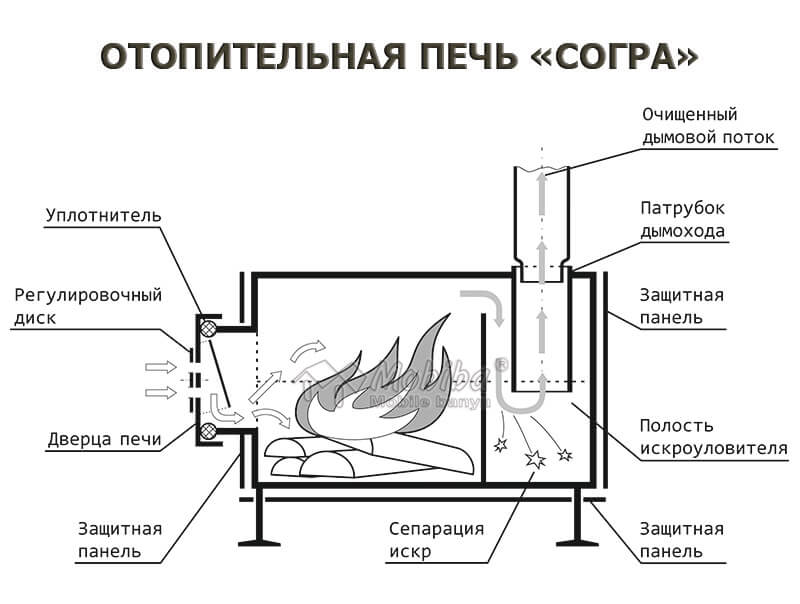

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

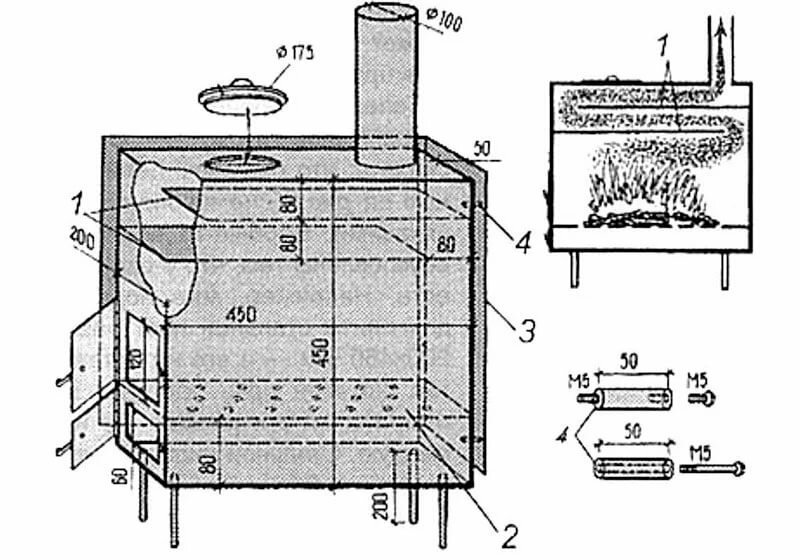

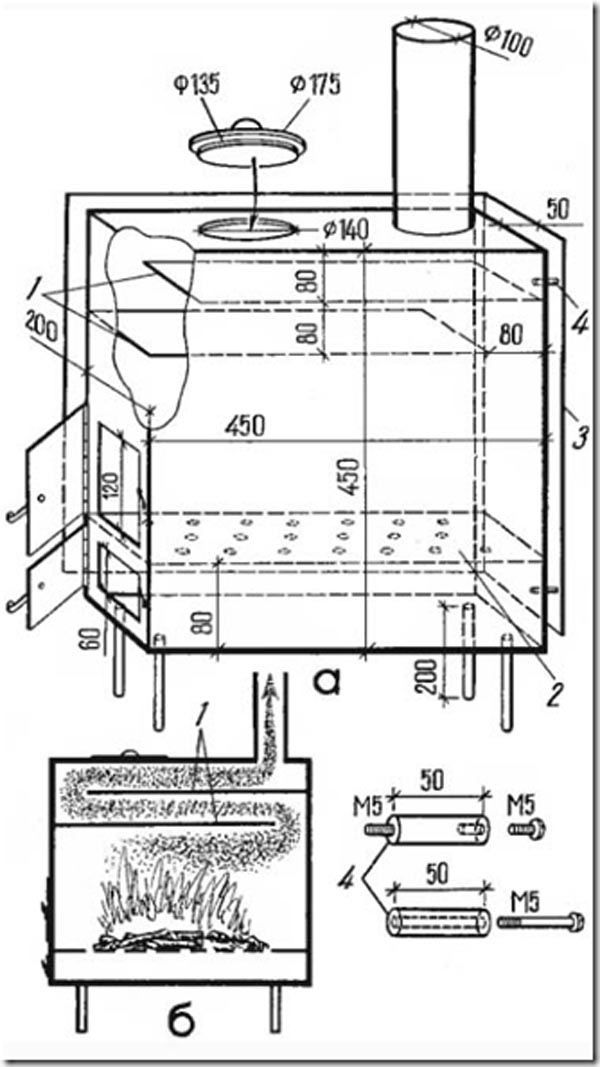

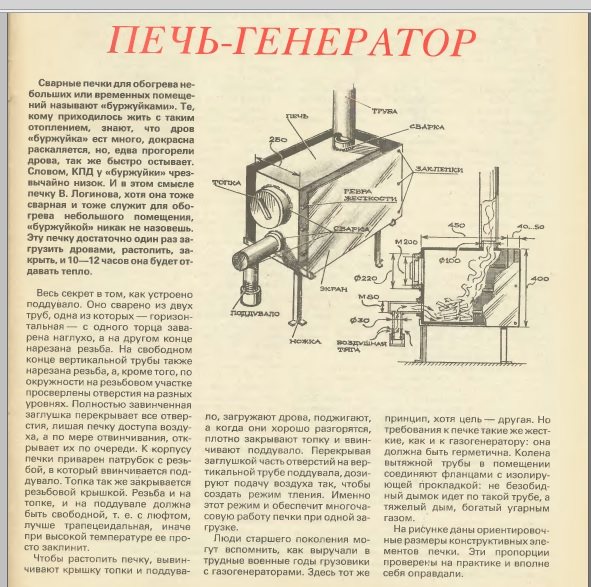

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Устройство и принцип работы буржуйки длительного горения

Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.

Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.

Устройство и принцип действия буржуйки длительного горения

В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.

Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.

Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.

Как лучше всего отопить гараж?

Прежде, чем строить печь, необходимо оборудовать гараж хорошей вентиляцией, обязательно позаботиться о противопожарной безопасности, убрав все легковоспламеняющиеся жидкости и материалы подальше от будущей буржуйки, обустроить дровницу и спроектировать конструкцию печи таким образом, чтобы топочное отверстие было вдали от автомобиля.

Найдется ли место для буржуйки из кирпича?

Металлические печи дешевы и компактны, но из-за высоких температур сталь быстро прогорает, а печь выходит из строя, требуя ремонта. К тому же раскаляющиеся докрасна поверхности – причина ожогов и пожаров. Другое дело – буржуйка из кирпича. Ее достоинства:

• Такая печь занимает гораздо меньше места и весит меньше, чем любая другая каменная печь.
• Кирпич лучше аккумулирует тепло, помещение прогревается более равномерно, а после завершения работы остывает медленнее.
• Печь энергонезависима.
• КПД печи выше, чем у аналогичной металлической.

Подготовка к кладке

Прежде, чем начинать строительство, необходимо выбрать место для буржуйки и позаботиться о пожарной безопасности. В целях экономии пространства гаража, печь предпочтительней расположить у стены. Но при этом ее местоположение не должно мешать установке длинного дымохода, обогревающего пространство гаража. В противном случае будут большие теплопотери. За печью на стену необходимо либо прикрепить толстый кусок листового железа, либо оштукатурить ее толстым слоем.

Фундамент

Кирпичную буржуйку в гараже устанавливают на фундамент. Для этого копают небольшой котлован. Периметр котлована равен периметру печи, плюс 50-70 см.

Для возведения фундамента понадобятся: щебень и песок, цемент, емкость для замешивания раствора, вода, гидроизоляционный материал, лопата, строительный уровень и рулетка. Когда все подготовлено, начинаем работы:

1. Выкапываем яму прямоугольной формы, глубиной в половину метра.
2. Засыпаем на дно смесь песка и мелкого гравия, смачиваем смесь водой, утрамбовываем.
3. Засыпаем слой щебня толщиной до 15 см, вновь утрамбовываем.
4. Замешиваем раствор из 1 части цемента, такого же количества воды и трех частей песка. Получившуюся смесь выливаем на слой щебня, разравниваем и выжидаем сутки до полного высыхания.
5. Накрываем застывший цемент несколькими листами гидроизоляционного материала, который будет препятствовать воздействию влаги из почвы на конструкцию печи.

Материалы и инструменты для кладки печи:

• огнеупорный кирпич;
• глина, песок, вода (раствор глины не должен крошиться или растекаться, это необходимо проверять заранее, до момента начала работ);
• мастерок;
• шнурка (отвес);
• молоток печной;
• уровень строительный и рулетка;
• металлические элементы, ножовка по металлу (или болгарка) и сварочный аппарат (листы металла и прутки, из которых будут изготовлены дверцы, навесы, задвижки, колосниковая решетка).

Кирпичная кладка

Ровно произвести выкладку поможет простая разметка на полу, по которой будет формироваться первый ряд и равняться остальные. При этом не стоит забывать о рекомендации оставить зазор между печью и стеной.

Схема горизонтальной порядовки кирпичной кладки для буржуйки

Прежде чем начать укладывать кирпичи на раствор, можно смочить их в воде — так скрепление получится более надежным. Вся работа сведется к последовательному возведению рядов:

По намеченной разметке в полкирпича укладывается первый ряд.

Мастер показывает пример порядовки кирпича своими руками

Во втором ряду оставляются зазоры размером в половину кирпича, которые послужат в качестве вентиляционных отверстий.

Зазоры между кирпичами служат вентиляцией

• Кладка проверяется с помощью уровня. После этого продолжается формирование рядов.
• Когда будет создано 3-4 ряда, следует влажной тряпкой протереть внутреннюю часть возведенной стены. Это поможет убрать излишки раствора. Подобную процедуру нужно повторять через каждые несколько рядов.

Металлическая буржуйка с кирпичной кладкой, где выдерживается расстояние между печью и стеной

Так как сделать буржуйку из кирпича нужно с одной открытой стеной, стоит заранее продумать форму и ширину проема и в соответствии с этим выкладывать материал. Перемычкой может послужить металлический уголок.

По завершению выкладки основы нужно последний раз пройтись мокрой тряпкой по швам и удалить все излишки смеси. После этого конструкция оставляется на сутки для высыхания. Затем, если на стенах имеются какие-то дефекты, они зачищаются.

Так может выглядеть схема печи-буржуйки целиком и полностью созданной из кирпича. Здесь великолепно показаны все основные составные части и порядовка.
