Кирпичный отопительный щиток

Изготовление отопительного щитка своими руками

Сложить щиток можно самостоятельно. Для этого потребуется подготовить следующие инструменты:

• рулетку для выполнения замеров, которые необходимы для высчитывания площади: на основании полученных данных определяется количество необходимого для работы материала;
• уровень, с помощью которого можно контролировать кладку по вертикали и горизонтали;
• отвес и шнур;
• кельму для нанесения строительного раствора;
• шуруповерт, дрель;
• угловую шлифмашинку;
• инструменты, предназначенные для расшивки швов;
• алмазные диски для резки;
• емкости для приготовления раствора из песка и глины.

Гидроизоляция щитка выполняется из рубероида

Для кладки из материалов нужно приобрести огнеупорный кирпич, песок и глину для смеси. Рекомендуется приобрести 2 метра рубероида для гидроизоляции.

До начала выкладки основной конструкции размещают слой кирпича, который накрывается рубероидом. Он не должен быть выше уровня пола. Следующий ряд должен находиться на уровне пола. Дальнейшая работа проходит следующим образом:

1. После фундамента идут первые три ряда в соответствии с уже имеющейся порядовкой. В четвертом и пятом ряду нужно сделать небольшое окошко, через которое можно почистить проходы.
2. В шестом ряду делаются два канала, затем продолжается кладка, опираясь на четные и нечетные слои.
3. В семнадцатом ряду в конструкцию монтируется задвижка, на двадцать первом укладывается самоварник. Он будет полностью перекрыт на 27 слое, после этого все каналы слева объединяются между собой.
4. На тридцатом ряду устанавливают задвижку. Далее работа продолжается до тридцать шестого ряда. В нем нужно оставить зазоры, которые носят название дымовые или вентиляционные каналы.

Отопительный щиток можно декорировать керамической плиткой под внутренний интерьер

Если выкладывать щиток для печи, у которого будет собственная топка, объем материалов увеличится почти в два раза.

Отопительные щитки всегда будут оставаться популярными несмотря на большой ассортимент современных каминов. Преимущество конструкции заключается в том, что она накапливает тепло и выступает как декоративный элемент интерьера.

Кирпичный щиток очень быстро накапливает и надолго сохраняет тепло, в отличие от массивных печей занимает очень мало места. Наиболее подходящими для экономии пространства считаются угловые конструкции. Такой щиток отлично впишется в маленькую комнату. Его легко сделать самостоятельно, соблюдая принципы порядовки.

Перед тем как выбрать вариант конструкции, необходимо составить отдельный проект. Он включает точный расчет количества материалов, размер комнаты, наличие утепления.

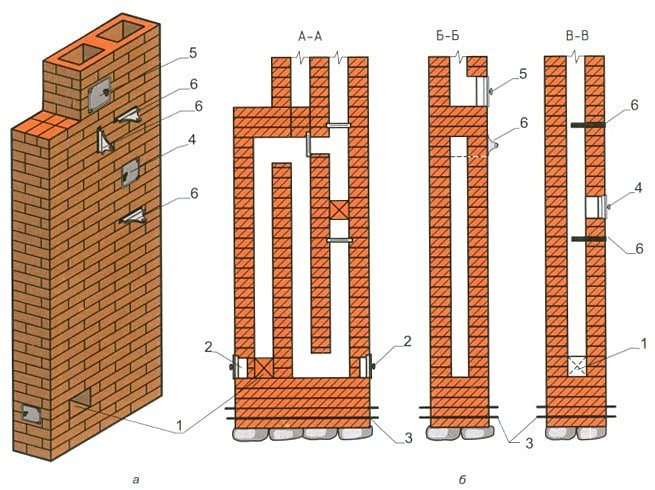

Кирпичный отопительный щиток.

Схема следующая. Как видно на рисунке дымовые задвижки сделаны в верхней части щитка. Вторая задвижка отвечает за летний ход газов. Третья — зимний режим (она открыта, а газы идут в дымообороты щитка, вторая задвижка закрыта). Пока газы прохождят по каналам они охлаждаются, отдавая часть своего тепла щитку, и в остывшем состоянии идут в трубу. .

Размеры нашего отопительного толстостенного щитка 89 х 38 х 224 см. Масса — 1,2 т. Теплоотдача: одна хорошая топка — 430 ккал/ч; две топки соответственно — 600 ккал/ч. Как правило щитки оштукатуривают или кладут сразу из красивого огнеупорного кирпича. Три дымовые заслонки дают возможность регулировать движение газов. Режимы работы следующие.

Режимы работы щитка.

• В зиму зимняя задвижка закрыта, первая и вторая открыты. Идя по всем ходам щитка, газы теряют свое тепло отдая щитку.
• В летнее время 1 и 3 задвижки открыты, вторая закрыта. Газы, минуя дымоход щитка, напрямую уходят через трубу. Для наилучшей вентиляции помещения в насадной трубе устраивается специальный канал. Он открывается решеткой, имеющей жалюзи (клапаны). Их присутствие позволяет эксплуатировать систему вентиляции в 3 режимах: открытом, открытом паполовину и закрытом. Далее увидим кладку отопительного щитка.

Материал для кладки отопительного щитка:

• огнеупорный кирпич — 400 шт.;
• речной песок — три-четыре мешка;
• глиняная смесь- три мешка;
• рубероид для гидроизоляции — 1-2 м.
• чугунные задвижки 13 х 13 см -3 шт.;
• вентиляционная дрерка с клапаном (15-20 см);
• чугуннаяе дверки 14 х 13 см — 3 шт.

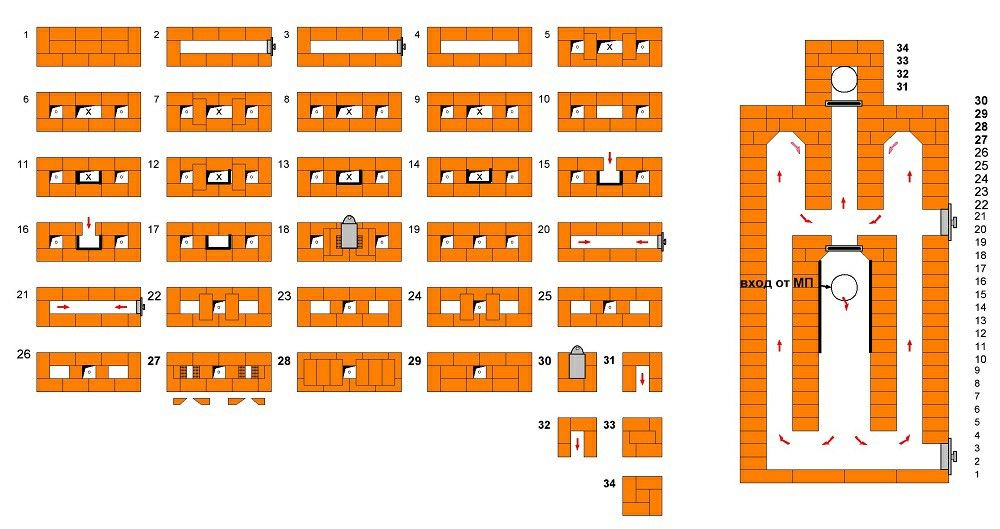

При кладке фундамента под щиток она на два ряда по высоте не доводится до уровня чистого пола. Сверху на фундаменте кладется один ряд кирпича, по нему настилается гидроизоляция, после чего размечается фигура печи. Далее ведется кладка второго ряда, который выходит верхней поверхностью на уровень чистого пола. После этого можно приступать к выкладыванию щитка.

• 1-й ряд — делают из цельного кирпича.
• 2-й и 3-й ряды — по картинке.
• 4-й ряд — в процессе кладки оставляется окошко для ввода к щитку печи и устанавливаются 2 чистки.
• 5-й ряд похож на четвертый, перевязка швов точная как на рис.
• 7-й ряд и след. нечетные, до 25-го — согласно рисунку с образованием трех каналов.
• 8-й ряд и след. четные до 26-го включительно — согласно рисунку порядовке.
• 10,11, 17, 23 и 24-й ряды аналогичны предыдущим. Однако с целью более лучшей надежности перевязки швов происходит по-иному.

18-й ряд кладется аналогично 10-му и 24-му. В канале монтируется задвижка с правой стены. 21-й и 22-й ряды кладутся с установкой самоварника. 27-й ряд — в процессе кладки два левых канала сходятся в один и перекр. самоварник. 28-й ряд — в процессе кладки устанавливается чугунная задвижка. 29-й ряд — согласно порядовке

Обратите внимание на перевязку. 30-й ряд — в ходе кладки справа щитка ставится задвижка, слева перекр. канал

В 31-м и 32-м рядах перевязку швов делаем по другому. Верх щитка — перекрваем в три ряда

канал. В 31-м и 32-м рядах перевязку швов делаем по другому. Верх щитка — перекрваем в три ряда

Это видно на рисунке. Такая схема полностью сделана по требованиям пожарной безопасности. 33, 34 и 35-й ряды — по рис. 36-й ряд — в ходе кладки делаем вентиляционный и дымовой ход

Верх щитка — перекрваем в три ряда. Это видно на рисунке. Такая схема полностью сделана по требованиям пожарной безопасности. 33, 34 и 35-й ряды — по рис. 36-й ряд — в ходе кладки делаем вентиляционный и дымовой ход

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом. 2-й и 3-й ряды укладывают, следуя порядовке. На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком

На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала

• Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
• Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
• На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
• В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

• На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
• На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
• На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
• Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
• Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

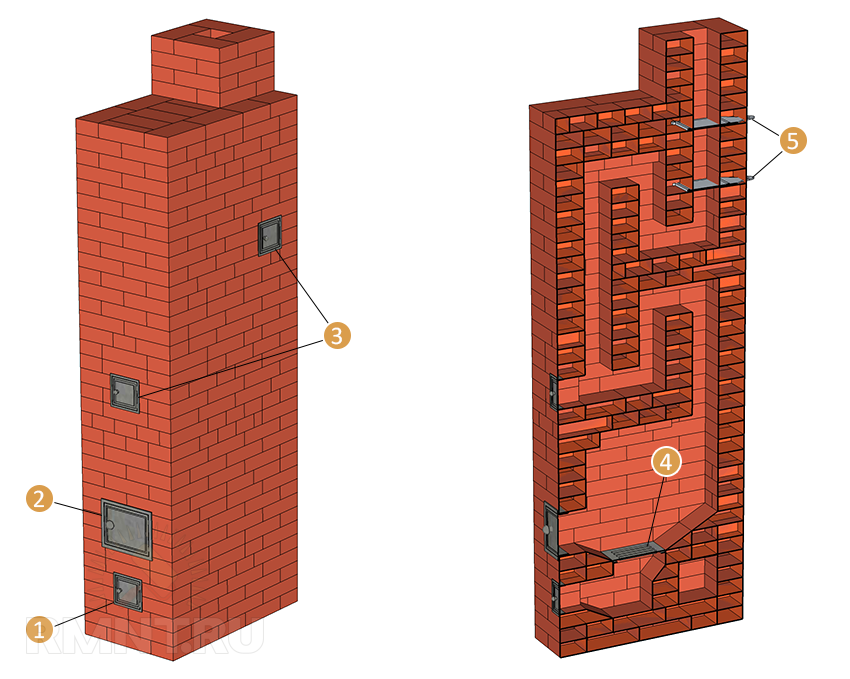

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

• 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
• На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
• На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
• 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
• На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
• Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

Железные варочные и отопительно-варочные печки имеют одно несомненное преимущество — компактность. Подобный агрегат не будет занимать много места в вашем доме либо на даче. Дабы повысить эффективность стальных и чугунных печей, используется кирпичный отопительный щиток.

Разновидности и схемы щитков

• Канальный тип устройства . Тело щитка представляет собой развитую сеть газоходов. Перед выходом наружу газовые потоки вынуждены проделать путь по соединенным между собой вертикальным каналам. По пути они отдают тепло.
• Колпаковый тип . Приспособление используется в качестве дополнения к чугунной печи. Состоит из одной-двух камер с горизонтальными сводами, необходимых для задержки газов до момента их остывания. Попасть в дымоход они могут только после охлаждения.

Другие конструктивные особенности

• Воздухообмен в помещении обеспечивает вентиляционная шахта, оборудованная на верхней части конструкции.
• Наличие решетки с обратным клапаном на выходе из шахты позволяет предотвратить опрокидывания тяги в случае ветреной погоды.

О толщине стенки

• В случае с толстыми стенками выполняется кладка в полкирпича. Вариант отличается низкой возгораемостью, поэтому является наиболее подходящим для долго работающей печи.
• Кладка в 1/4 кирпича позволяет сложить конструкцию с тонкими стенами. Вариант, предполагающий четкое соблюдение правил пожаробезопасности, ввиду полного, а не частичного нагревания конструкции. Правила, которые необходимо соблюсти во время сборки — наличие гидроизолированного фундамента и металлической оболочки (кожух), украшение изразцами выполняется в процессе строительства.

Какую кладку выбрать

Правила, требующие соблюдения

• Оптимальная толщина шва — 3 мм, максимальная — 5 мм.
• После укладки ряда проводится его проверка по вертикали и горизонтали. Используется отвес и уровень.
• Излишки глиняно-песчаного раствора как с внешней, так и внутренней стороны удаляются.
• После укладки 3-4 рядов газоходы изнутри протираются влажной тряпкой.
• Разделки выполняются при переходе через межэтажные перекрытия и кровлю.
• Готовой конструкции дается время для полного просыхания. Мелкие щели, обнаруженные после высыхания, заделываются глиной.

порядок выкладки конструкции с автономной топкой

• Первые два ряда выкладываются согласно порядовке, схему которой можно без труда найти в интернете.
• В третьем ряду оставляется зольник под топку.
• При укладке 4-го и 5-го ряда проводится монтаж двух задвижек (летний и зимний ход) и четырех дверок (2 поддувальные + 2 прочистные).
• В 6-м ряду необходимо уменьшить все каналы, перекрыть дверцы, установить водогрейную емкость и духовой шкаф.
• В 7-м ряду выполняется монтаж колосниковых решеток, предназначенных для топливников плиты и щитка. При этом кирпичи по обе стороны элементов стесываются. С целью устройства двух коротких каналов длинный канал слева перекрывается.
• Восьмой ряд кладется согласно порядовке. Одновременно монтируются топочные дверцы топливников.
• 9-й и 10-й кирпичный ряд также кладется по схеме. В 10-м устанавливается полоска из стали для духовки.
• В 11-я ряду перекрываются дверцы, глиняным раствором смазывается верх духовки. Кроме этого, перекрывается канал справа от водогрейной емкости.
• 12-я ряд является завершающим в кладке плиты, поэтому для укрепления каркаса используются стальные уголки, а также монтируется настил из чугуна.
• Далее следует порядовка — кладка теплового щитка.
• В 16-м ряду справа от второго канала стесывается кирпич.
• 19-й ряд — место установки задвижки, закрывающей трубу (из трех каналов получается пять).
• В 22-м ряду свое место занимает самоварник, щиток перекрывается, остается труба.
• Для кладки 31-го ряда берется стесанный кирпич, что позволяет расширить канал трубы.
• В 32-м и 33-м рядах в образованном отдельном канале монтируется вентиляционная решетка.

Важные моменты

Для подготовки основания лучше использовать асбест, обитый стальными листами.
Металлический каркас, сваренный из стального уголка, устанавливается строго вертикально. Четыре ножки прочно опираются на основание.
Далее монтируется первый ряд облицовочных листов.
Первый ряд кладки выкладывается плашмя, а затем ее доводят до уровня нижнего ряда облицовки

Важно следить, чтобы кирпичи были уложены на ребро плотно без пустот, а также плотно прилегали к облицовке. Для этого используется глиняный раствор в виде тонкого слоя

Пропущенные пустоты станут причиной снижения нагревания стенок.
Далее укладывается второй ряд облицовки и все этапы работ повторяются.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

• Приобретение металлической печи, которая одновременно является камином.
• Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.

Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

• канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
• колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

• кирпич красный керамический полнотелый – 309 шт.;
• задвижка 130 х 130 мм – 3 шт.;
• дверца для прочистки 130 х 140 мм – 3 шт.;
• решетка вытяжная с клапаном 150 х 200 мм;
• глина – 6 ведер;
• песок – 4 ведра;
• рубероид – 2 м2.

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Дисклеймер

Сразу стоит оговорить: автор не является опытным печником. Цель написания статьи — познакомить владельцев загородных домов с новой концепцией, со способом резко поднять КПД обычной отоптельно-варочной печи типа Шведка и сделать свое жилье теплее с минимальными затратами. Судя по перелопаченной в процессе написания статьи информации, это очень доброжелательные и отзывчивые люди, что нехарактерно для рунета. На заданный в форуме конкретный вопрос вы сможете получить точный и исчерпывающий ответ.

Вам охотно подскажут тонкости того, как кладутся отопительные щитки — порядовки, размеры щитка именно для вашего дома, рекомендуемый тип щитка и толщину его стенок. Причина того, что обсуждение любой темы не превращается в забрасывание друг друга банановой кожурой, проста: печники — умудренные опытом люди в возрасте. Выяснение того, кто из них мудрее и опытнее, им просто неинтересно.

Участники форумов по печному делу — это, как правило, немолодые и рассудительные люди, которые охотно делятся своим знаниями.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина. Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

• грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
• затраты на материалы «по карману» практически любому человеку;
• печка проста в эксплуатации, компактна и занимает мало места;
• ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
• благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Достоинства

Несмотря на то, что современный мир подразумевает использование высокотехнологичных устройств и строений, простой отопительный щиток не теряет своей популярности. По основному принципу строятся не только печи в частных домах, но и создаются камины, которые являются как отопительным, так и декоративным элементом жилища.

Кладка простого щитка значительно легче печной кладки, кроме того, в некоторых случаях конструкция гораздо лучше прогревает помещение и сохраняет тепло длительный промежуток времени.

Кроме вышеперечисленных положительных сторон, есть ещё одна, не менее важная. Компактность щитка даёт большие возможности в больших и маленьких помещениях. При правильной укладке можно не беспокоиться о каких-либо проблемах, которые могли возникнуть с печью. Конструкции в основном простые и будут понятны даже новичкам в этом деле. Главное – это выбрать качественные материалы и внимательно изучить инструкцию.

Компактный щиток идеально впишется в интерьер любого помещения

На такой поверхности можно будет потом даже готовить, так как есть возможность оснащать чугунную поверхность специальными конфорками. Преимуществ гораздо больше, чем недостатков, и не менее важная сторона вопроса – это простота самостоятельной выкладки. Подобную конструкцию можно сделать самостоятельно, главное – не пытаться заниматься самодеятельностью, так как любая ошибка может нанести существенный вред в будущем.

Кирпичный отопительный щиток

С целью организовать качественное отопление многие выбирают такое приспособление, как тепловой щиток. Основным преимуществом данного устройства является возможность быстро нагреть воздух в помещении. При этом его легко собрать самостоятельно, воспользовавшись инструкциями из сети Интернет.А так как во время работ используется кирпич, который отличается теплоемкостью и хорошей теплопроводностью, то в результате можно хорошо сэкономить на отоплении. Также щиток — идеальное приспособление для отопления в местах отсутствия центрального газоснабжения.Но для обеспечения эффективной работы следует узнать о данном приспособлении больше информации.

Варочная печка, оснащенная щитком

Достоинства печи с отопительным щитком

По сравнению с обычной кирпичной печью чугунная плита с тепловым щитком обладает следующими достоинствами

• Способна хорошо нагреть помещение за непродолжительный отрезок времени.
• Позволяет надолго сохранить тепло в доме даже после затухания печи.
• Является варочной поверхностью.

Требования к обустраиванию щитков

Необходимо помнить о надежности основания фундамента и его хорошей защиты от негативного воздействия влаги (к примеру, слоем рулонного кровельного материала). Это обезопасит от проникновения влаги на щиток

Также нужно строго предусматривать все требования к противопожарной безопасности.

Чтобы не позволить образования лишней конденсированной влаги и уменьшения тяги, нужно контролировать самую большую температуру выходящего дыма, которая обязана составлять не больше 120 градусов.

Специфики материалов

Стенку дымоотвода лучше возводить из ровного и лишенного сколов кирпича. Все стыки между рядами, все швы обязаны быть качественно и одинаково заделаны при помощи раствора. Упавший вниз агрегата раствор следует удалить оттуда через специализированные проемы для очищения печи.

Замечательным для укладывания щитка считается размер в половину кирпича, за счёт чего исключается его быстрое остывание.

Для строительства щитка допускается применить традиционный кирпич

. Только одно требование – он не обязан быть пустотелым. Замазывать швы между слоями кирпича лучше не раствором из цемента, неприспособленным к воздействию большой температуры, а глиняной массой.

Правильно сложенный отопительный щиток

повышает КПД печки с 30% приблизительно до 65%.

Дымоход

Рядом со щитком располагается дымоход. Он начинается одностенным участком. Нужно добиться совмещения каналов в щитке и патрубков дымохода. Зазор уплотнил специальным термостойким шнуром, чтобы обеспечить герметичность стыков дымохода и щитка. Стальной дымоход при нагреве удлиняется! В моём случае нагрев не столь значителен, и предусмотрен уплотнённый зазор.

Одностенный дымоход включает следующие элементы: конденсатоотводчик (под ним ёмкость для сбора конденсата), тройник, прямой участок длиной 1 метр, снова тройник и шибер.

Сняв воронку-конденсатоотводчик, можно выполнять чистку щитка через тройник. Не хотелось делать прочистную дверцу в кладке, проще изобрести какую-нибудь хитрую лопатку и перископ для осмотра со стороны дымохода.

Выше идёт сэндвич – двустенная утеплённая труба.

Потолочный проходной узел выполнен из минерита и заполнен базальтовой ватой, предназначенной специально для этого.

Минерит легко режется обычными деревообрабатывающими инструментами, и отверстие под трубу-сэндвич я выпилил лобзиком.

Утеплённый участок состоит из пяти однометровых труб. Стыки труб должны располагаться вне проходов через строительные конструкции. Сборный дымоход прикреплён к балке перекрытия и стропильной ферме с использованием хомутов.

Завершается прямой участок «зонтиком». На его внутренней поверхности имеется конус, по которому конденсат будет стекать внутрь трубы, а не на трубу и крышу.

Основное назначение утеплителя трубы – препятствовать образованию конденсата, так как в дымовых газах содержатся пары воды и газы, являющиеся причиной образования кислот.

От щитка до «зонтика» использован дымоход «Вулкан». От печи до щитка – дымоход Bofil, так как у этой фирмы имелись элементы диаметром 125 мм, соответствующим внешнему диаметру патрубка печи.

Полностью отопительная установка (включая печь) осенью 2013 г. обошлась мне примерно в 60 000 руб.
