Кладка печи из кирпича своими руками: пошаговая инструкция, чертежи, схемы и фото готовых проектов

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

Щитки

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Модификации русской печки с лежанкой и плитой

В настоящее время печи снабжают варочными поверхностями, сделанными из чугуна, при этом в нижней части они прогреваются. В случае наличия лежанки их размеры бывают самыми разными, но чаще всего это 1,5×1,75 метра или 1,5×2,3 метра. Встречаются печи с камином, духовкой или другими дополнительными элементами.

Наиболее распространены:

1. Печи с варочной поверхностью, встраиваемой в месте расположения шестка, который в классической модели делали глухим.
2. Агрегаты с топчаном. Его приставляют к печке с целью увеличения размера лежанки.
3. Конструкции русской печи с камином, расположенным в соседнем помещении. В этом случае не потребуется обустройство отдельного фундамента и системы дымоотведения, а параметры агрегата увеличиваются, правда, не намного.

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Процесс укладывания пошагово

После разработки схемы кладки отопительных печей из кирпича, закупки материала и инструмента, можно приступать к выкладыванию сооружения. Чаще всего применяют схему 3 на 3 или 3 на 4. Это минимизирует затраты материала и упрощает работу мастеру. Чтобы построить простую кирпичную печь, необходимо выполнять все этапы постепенно.

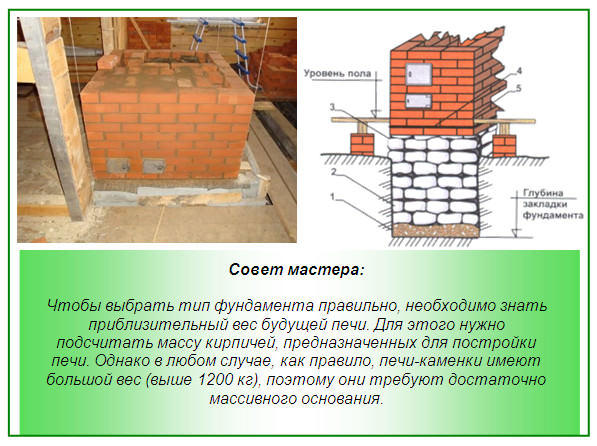

Закрепление фундамента

Схема кладки предполагает заливку фундамента. Его можно провести с помощью щебня, садового или любого другого кирпича. Фундамент необходимо полностью залить цементным раствором и тщательно выровнять слой. Затем, перекрытие стоит оставить до полного высыхания и только после этого продолжать монтажные работы.

Возведение зольника и тела

Если у мастера нет достаточного опыта укладывания на 3 кирпича, первый ряд лучше выложить без применения скрепляющего раствора. Выровнять его, а уже потом переложить смесью. Чтобы поверхность была идеально ровной, можно под основной материал подсыпать сухой песок. Для дополнительной опоры также выстраивают опалубку, снимать которую можно только после полного застывания фундамента. План предполагает установку дверцы на 2—3 рядах. Чтобы минимизировать щель между кирпичом и рамой, необходимо закрепить его асбестовым шнуром.

Конструкция топки

После установки дверцы, устанавливают еще 3 ряда кирпичей не на ребро, после этого еще пара рядов из ¼ элементов. Затем производят выкладку огнеупорным кирпичом и производят установку перекрытия в виде сетки. Рядом с решеткой ставят и закрепляют цементом и проволочным шнуром основную дверцу. Над затворкой ставят небольшую жестяную основу и выкладывают на нее 2 слоя материала. Затем на огнеупорный кирпич ставится каминная решетка. Фиксируется дверца.

Закрепление дымоотвода

Правильная печь должна заканчиваться дымоходом, изготовить который можно самостоятельно. Даже если сооружение помещается в кирпичный дом, дымоотвод должен быть сконструирован. В месте, где располагается элемент происходит разделение на колодцы, которые усиливают металлическими пластинами. После этого происходит укладка кирпичей, а над крышей топчи устанавливаются сажечистки. Колодцы разделяют кирпичами и возводится потолок печи. Пространство для выхода дыма оставляют полым. Затем устанавливают карниз и выкладывают дымоотводы. После выполнения основных монтажных работ можно заняться облицовкой.

Выбор конструкции

Выбор типа печи зависит от условий ее эксплуатации:

1. Отопительно-варочная печь.
   Если вы планируете интенсивное использование печи в своем доме, лучше выбрать отопительно-варочную печь с массивным устройством и регулярным протапливанием. В устройстве такой печи вначале прогревается ее конструкция, состоящая из множества холодных кирпичей, затем начинается теплоотдача.
2. Печь отопительная.
   Для домика в горах или дачи, где постоянное проживание не планируется, достаточно будет и камина. Он хотя и обладает небольшой теплоемкостью (2 – 3 часа), но способен прогреть комнату гораздо быстрее, чем массивная печь. Такая конструкция позволит быстро согреться в холодное время года.

Кирпичную отопительную печь можно устанавливать с фундаментом и без него. Наиболее легкая конструкция собирается в четверть кирпича (кирпич ставится на ребро). Для того чтобы придать ей прочность – используется каркас из металлических уголков. Массивная печь требует устройства фундамента, который не должен быть связанным с опорой здания. В случае отдельной печной трубы, для нее также необходим свой фундамент.

Требования безопасности к месту установки

По причине того, что печь из кирпича для дома устанавливается на фундамент, специально для нее залитый, необходимо подобрать место таким образом, чтобы не пришлось пилить потолочный и подпольные лаги. Отдельное основание, не связанное с фундаментом дома, требуется практически во всех случаях, даже если печь была спроектирована вместе с домом.

Исключение можно сделать только для некоторых видов печей, имеющих небольшой конструктивный вес. Так, например, низкая и широкая варочная печь из кирпича для дома, проекты которой предполагают использование минимальное количество материала, устанавливается только на теплоизоляцию.

Если пол стоит на лагах, неплохо перед установкой печи укрепить напольное покрытие с помощью дополнительных перемычек. В случае, если под домом заложен монолитный фундамент, то дополнительное основание выполнять необязательно, достаточно подложить подстилку и можно выкладывать кирпич.

Труба должна отстоять от конька крыши не менее чем на 1,5 м и быть его выше на 0,5 м.

Когда место будет определено, можно выложить на полу периметр из кирпичей для лучшего представления, как это будет выглядеть в будущем.

Как правило, печь из кирпича для дома, своими руками сложенная, используется в деревянных домах, установленных на ленточных или бутовых фундаментах. В этом случае требуется выполнение полноценного железобетонного или, если планируется печь на шанцах, ленточного забутованного основания.

После того как место, на котором будет стоять печь для дома из кирпича, определено, необходимо выполнить фундамент. От того, насколько качественно он будет залит, зависит надежность и равномерность кладки, а также внешний вид будущей печи

Поэтому к заливке основания стоит подойти с должным вниманием

Основание заливают на 5 см шире по всем сторонам, чем будущая печь, по общей технологии изготовления фундаментов. Если используются современные материалы, например, «Изоспан Д», достаточно проложить два слоя гидроизоляции: на песчаную подушку под основание и поверх самого фундамента. Другой способ выполнить гидроизоляцию: поверх верхнего слоя рубероида укладываются листы асбеста высотой в 4-6 см. Затем кровельное железо и, последним слоем, войлок, замоченный в очень жидком кладочном составе. После просыхания войлока можно укладывать кирпичи.

Куда можно поставить

Агрегат грубка достаточно компактный, что позволяет проводить сборку практически в любом помещении.

Но желательно возводить печь внутри нежилой комнаты, чтобы исключить вероятность отравления газами или задымления.

Так как наличие варочной плиты предполагает процесс готовки пищи, то лучше всего расположить печку на кухне.

Грубка на дровах, сделанная своими руками из кирпича, с возможностью варки или жарки еды – это отличный выбор для загородного дома или дачи, куда люди приезжают не на долго. Внутри дома будет тело и не нужно дополнительно устанавливать плиту, проводить к ней газ или электричество.

Пошаговый процесс укладки печи показан в следующем видео:

Средняя оценка оценок более 0

Печь Буслаева

Отопительная печь. собранная по типу «шведка», считается лучшим вариантом для дома из кирпича. Схема ее сборки достаточно простая и надежная.

Правильно установленная конструкция будет оберегать дом от холода даже в суровые морозы.

Что понадобится для кладки?

Сборка кирпичных печей по схеме Буслаева отличается от других предельной точностью. Чтобы смастерить качественный обогреватель из кирпича, понадобятся следующие материалы:

• красный кирпич – 550 шт.;
• глина – 235 кг;
• песок – 115 кг;
• решетка колосниковая (252х300 мм) – 1 шт.;
• сталь: уголковая (5х45х45х360 мм) и кровельная (0,35 м2);
• гвозди – 1 кг;
• проволока – 3 кг;
• вьюшка с отверстием (d = 220 мм) – 1 шт.;
• дверка камеры вьюшки (140х215 мм) – 1 шт.;
• паровая задвижка (140х180 мм) – 1 шт.

В конструкцию входят и крупногабаритные элементы — духовой шкаф, чугунная плита и дверцы. Понадобится 3 типа дверей:

• топочная (280х300 мм);
• для варочной камеры (520х390 мм);
• поддувальная (140х140 мм).

Размеры духовки – 600х400х350 мм, плита – 965х560 мм (2 конфорки).

Особенности печи-шведки

Кирпичные печки, собранные по типу «шведка» Буслаева, быстро нагреваются и могут сохранять тепло даже в большом помещении.

Печи из кирпича, сконструированные по такой схеме, топятся исключительно по-зимнему. Пятиканальная печь с одним выходом будет иметь размеры 1160х900х2100 мм.

Кирпичная конструкция одинаково хорошо работает на разных видах твердого топлива.

Если топить печь не меньше 2 раз в сутки, теплоотдача составит 4500 ккал/ч.

Качественный материал — надежная конструкция

Чтобы выложить печку из кирпича, важно правильно подобрать материалы. От износоустойчивости и структуры использованных приспособлений зависит результат

Первое, что необходимо закупить, — кирпич для печи. Если есть достаточно опыта в строительстве сделать кирпич можно самостоятельно. Но чаще применяют такие виды:

• Керамический строительный (красный). Используют для выкладки первого ряда — подтопочного ряда, и для выстраивания части дымохода, где температура ниже 80 градусов.
• Керамический печной кирпич — красного цвета, но с более плотной структурой. Температура, которую выдерживает материал 800 градусов. Он применяется для выкладывания жаровой части.
• Шамотный кирпич. Используют для обкладывания топочного отделения изнутри. Хорошо впитывает и проводит тепло. Для второго слоя иногда применяется подовый кирпич.

Кроме того, при выборе кирпича необходимо обратить внимание на такие показатели:

• отсутствие газовых пор и сторонних частиц в структуре;
• мелкозернистость;
• четкий звонкий звук при ударении металлическим предметом;
• способность к образованию нескольких крупных фрагментов при раскалывании.

Возможные разновидности растворов

Чтобы правильно сложить печку, необходимо также правильно подобрать раствор для скрепления всех элементов. Чаще всего используют такие смеси:

• Цементно-песчаный. Подходит для конструкции из строительного кирпича.
• Цементно-песчаный класса «люкс». Для приготовления применяется горный песок и портландцемент марки М400 и выше. Такая смесь используется если дровяная печь растапливается нерегулярно.
• Раствор на глине с горным песком. Позволяют сделать равномерную прокраску вне зависимости от того, какая толщина швов. Вместо песчаного компонента, для смеси можно использовать перебитый в порошок шамотный кирпич.

Где лучше установить

Печи грубы по причине их относительно небольшой мощности рекомендуется устанавливать в жилых комнатах так, чтобы щиток позволял их эффективно обогревать, а дверца топочной располагалась стороной к коридору или другому нежилому хорошо проветриваемому помещению. Не менее выгодным является положение посередине комнаты.

При выборе места расположения необходимо учитывать следующие требования:

• минимальное расстояние до конструкций или предметов интерьера должно составлять не менее 15 см;
• расположение дымохода подбирается таким, чтобы он проходил между балками перекрытия и не касался деревянных несущих элементов крыши;
• вблизи печи должно быть достаточно пространства для размещения небольшого количества дров для протапливания;
• помещение должно быть хорошо проветриваемым на случай ухудшения тяги и для повышения безопасности эксплуатации.

Дверца печи должны располагаться стороной к коридору

Используемые печные приборы

К печным приборам относятся такие металлические изделия, которые служат для осуществления регулировки и удобной эксплуатации печей. Вот их краткий перечень:

Схема установки кирпичной печи.

• топочная дверца;
• поддувальная, прочистная дверцы;
• задвижка;
• колосник;
• плита из чугуна;
• духовой шкаф (духовка);
• коробка водогрейная.

Производство таких печных приборов осуществляется из чугуна либо различных алюминиевых сплавов. Дверцы и задвижки, изготовленные из чугуна, не будут коробиться, ржаветь, плотность их закрывания высокая.

Предназначение топочной дверцы – загрузка топлива в печку и контроль его состояния. Существует два основных вида топочных дверок: обычные и герметичные.

Назначение поддувальной дверцы – регулировка подачи воздуха в топку и закрытие зольной камеры.

Прочистная дверка предназначена для чистки дымоходных каналов от скопления золы и сажи.

Задвижка печная выполняет функцию закрытия дымоходной трубы после окончания топки и перекрытия дымового канала в комбинированной печи.

Колосник, или колосниковые решетки, используется для того, чтобы обеспечить равномерную подачу воздуха к топливу, а еще – для удаления золы.

Плиты из чугуна настилаются поверх кухонного очага и отопительно-варочной печи.

очень удобна для приготовления пищи. Производятся плиты из чугуна (серого), они могут быть сплошными без наличия конфорок, а могут быть оснащены одной либо двумя конфорками с различным диаметром. Еще один вариант – составные плиты. Любой плитой из вышеперечисленных удобно пользоваться, выбор зависит от вашего вкуса и вида печи.

Печные духовки используются для приготовления пищи, в том числе выпечки различных изделий, сушки ягод и фруктов. Их производство подразумевает использование листовой стали с толщиной от 0,8 до 2,5 мм.

Коробки водогрейные применяются для подогрева воды, размер и конструкция различны, зависят от размера печки и места установки.

Печь-камин

Преимущества печи-камина даже не стоит, пожалуй, и описывать. Конечно, на ней не приготовишь борщ или котлеты, но один вид открытого живого огня способен преобразить весь вид даже самого обычного жилья. Кроме того, она отлично справляется с функцией обогрева помещения, а камин позволит быстро отогреться с мороза.

У такой конструкции две топки – открытая и закрытая, что позволяет обогревать помещение в двух режимах. Использовать камин можно только время от времени, а в большинстве случаев эксплуатировать обычную закрытую топку.

Такие печи для дома из кирпича при правильном конструктивном решении могут занимать совсем немного места и иметь небольшой вес, поэтому в большинстве случаев для них необязательно выполнять отдельный фундамент. К тому же, камины имеют возможность использования в качестве топлива не только дерева и уголя, но и различных брикетов, что повышает их экономичность.

Как вам статья?

Мне нравитсяНе нравится

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

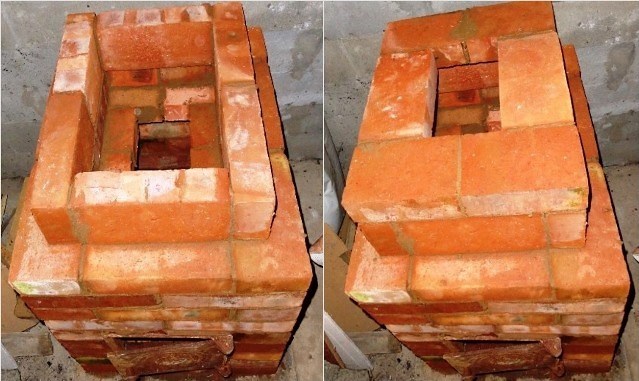

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

Щитки

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Немного из истории

В нашей стране шведская печь пользуется немалой популярностью как достаточно эффективная и экономичная отопительная конструкция. Ее можно использовать как в качестве обогрева дома, так и для приготовления пищи, нагрева воды.

Печь-шведка в загородном доме

По производительности она ничуть не уступает классической русской печи, которая испокон веков использовалась в нашей стране для обогрева дома и приготовления пищи. А вот по экономичности расхода топлива, да по небольшим габаритам, она может оставить русскую печь далеко позади.

Поэтому если сейчас вы пребываете в раздумьях, какой конструкцией обогреть свой дом, обратите внимание на технические тонкости устройства этой печи и внимательно изучите ее достоинства. Как понятно из самого названия, данная модель печи была изобретена в Швеции. Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже

Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже

Как понятно из самого названия, данная модель печи была изобретена в Швеции. Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже.

Шведская каменная печь

Так или иначе, шведка была сконструирована шведскими инженерами согласно всем требованиям и тонкостям местного климата. Данная модель очень схожа по своей конструкции с голландской печью, но основным ее отличием является наличие простенка, который позволяет поместить отопительную конструкцию сразу в двух комнатах.

Учитывая холодный и сырой климат большую часть года, печь должна была не только обогреть, но и просушить одежду за ночь, ведь утром охотникам и рыболовам, коими являлась большая часть местного населения, необходимо было снова приступать к работе и, чтобы не заболеть, одежда должна была быть хорошо просушена и прогрета.

Еще одним примечательным отличием шведской печи является совмещение двух функций: обогрев помещения и приготовление пищи. Большая варочная поверхность позволяет приготовить и обед на всю семью, и воду нагреть. А в духовке, которой обычно оснащают шведку, можно выпекать хлеб.

Шведка между кухней и гостиной

Кроме того, своеобразная форма топки — в виде колпака — позволяет эффективно сжигать топливо и длительное время поддерживать тление дров, что повышает экономичность печи.

Небольшая печь-шведка с варочной поверхностью и духовкой рассчитана на размещение в простенке между кухней и гостиной. Именно такое размещение традиционно применяется в северных странах.

За счет такого расположения кухня быстро прогревается, хозяйке удобно готовить еду, а остаточное тепло, которое образуется для готовки, эффективно прогревает и все помещение. Таким образом, с одной закладки дров вы решаете сразу две задачи: в доме будет и тепло, и сытно.

Шведка с лежанкой

В старину такие печи оборудовали дополнительными лежаками, которые защищали от холода ночью. Сейчас же в современных домах можно встретить небольшие и компактные печи шведки с духовкой и варочной поверхностью, которые являются одновременно функциональной конструкцией и стильным украшением интерьера.

Сегодня в продаже можно встретить большое разнообразие шведских печей различной конструкции: с водяным контуром, с духовкой, с варочной поверхностью.

Пример шведки с двумя духовками

А можно возвести ее и своими руками, имея элементарный опыт кладки печи.

Печи из кирпича своими руками

Еще только планируя постройку собственного дома, мы задумываемся, какое отопление сделать в нем. Ведь от этого решения будет зависеть и построение проекта. Если вблизи вашего дома есть теплотрасса, вы получили необходимое разрешение на подключение, то можете просто сделать своими руками кладку камина в доме. Например, когда централизованный отопительный сезон еще не начался. А в случае отсутствия отопления центрального характера многие владельцы домов, дач и коттеджей склоняются к тому, чтобы построить печь для дома из кирпича своими руками.

Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками. отвечающую всем предъявляемым к ней требованиям.

Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками, отвечающую всем предъявляемым к ней требованиям. Присутствие печи из кирпича в доме создает особую уютную атмосферу и согревает живым теплом.

Примеры конструкций

На рис.ниже дана порядовка простой грубки для сезонной дачи или временно обитаемого дома. Особенность – минимальное использование шамотного кирпича (выделен фактурным заполнением), без чего в грубе, вообще говоря, обойтись трудно, и ниша над варочной поверхностью. В холодное время она ускоряет готовку, а, если снаружи уже достаточно тепло, не позволяет печке перегревать комнату за время приготовления пищи.

Порядовка простой дачной печи-грубы

На след. рис. – порядовка одноконфорочной грубы тоже компактной и легкой, но посложнее, с комбинированной системой каналов. Это вариант более для охотничьего домика или дачи, на которой зимой проводят выходные.

Порядовка отопительно-варочной печи-грубы для регулярного пользования

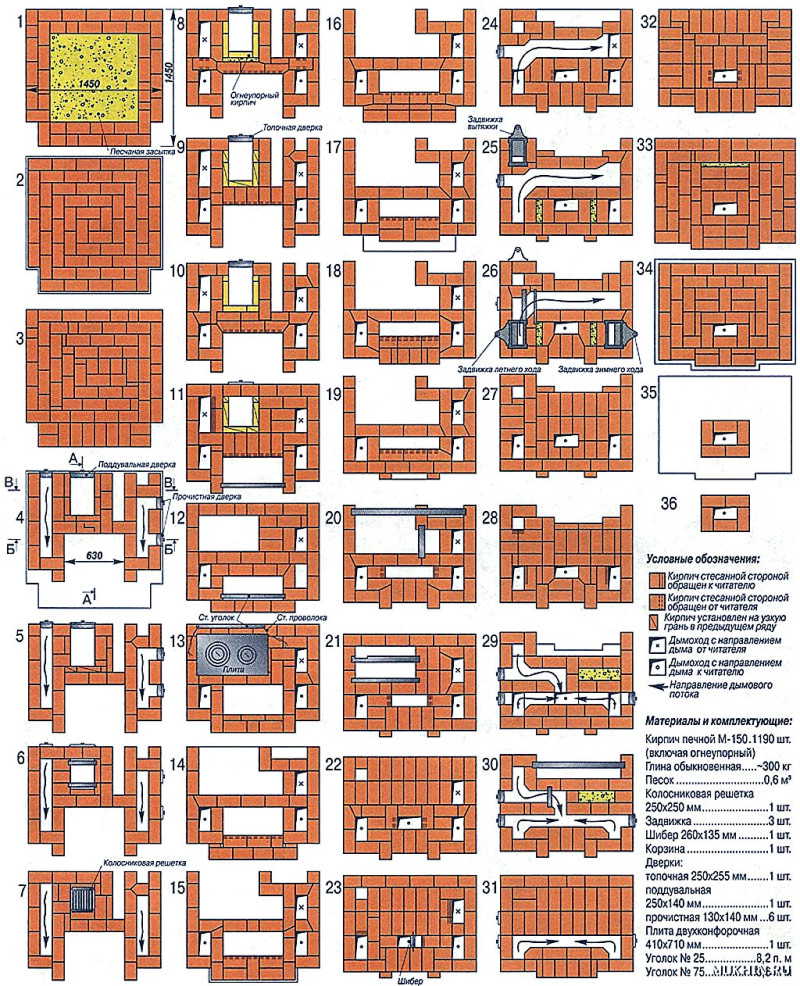

Далее на рис. – порядовка домовой отопительно-варочной грубы с переключением на зимний и летний ход (двухходовой). Печка эта довольно сложна, но достаточно экономична и на зимнем, и на летнем ходу. Вариант для постоянно обитаемой дачи или однокомнатного дома.

Порядовка домовой отопительно-варочной печи-грубы с зимним и летним ходом

На след. рис. – порядовка и чертежи отопительной грубы – каминопечи (топочная дверца может быть стеклянной) для дома из 2-3 комнат. В 2-комнатном эта груба ставится в простенке, а в 3-комнатном – фасадом в гостиную и тылом в 2 смежные с ней комнаты; перегородка между ними приходится на тыльную сторону (задник) печи. Согласитесь, 650 кирпичей на отопительную печь для 3-комнатного дома, это немного.

Порядовка отопительной печи-грубы для 2-3 комнатного дома

Теперь – на рис. ниже схема и порядовка грубы с лежанкой: варочная часть в кухне/прихожей с санузлом; лежаночная – в жилой комнате. Это уже весьма сложная конструкция для опытного печника. Для топки в теплое время лежанку накрывают периной и т.п., чтобы комната не перегревалась, но тогда окна в кухне/прихожей придется держать нараспашку, т.к. переключения на летний ход не предусмотрено.

Схема и порядовка отопительно-варочной печи-грубы с лежанкой

И, наконец – груба, так сказать, высшего пилотажа, см. рис. ниже: для дома с отапливаемой мансардой, где располагается дополнительный щиток с шахматными каналами (на врезке внизу справа). Эта печь тоже может быть печью-камином, если дверцу топки взять стеклянную. Она 2-ходовая; ЗЛХ на чертежах – задвижка летнего хода.

Порядовки 2-этажной отопительной печи-грубы для дома с отапливаемой мансардой

О дымоходах

Дымоход для грубы должен удовлетворять всем правилам пожарной безопасности. Здесь нужно только заметить, что лучший дымоход для грубы – сэндвичевый, т.к. он также не требует дополнительных капитальных строительных работ.

Самостоятельная кладка русской печи – схема

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.

Чтобы выложить большую печку в среднем потребуется:

• одинарный красный кирпич – 1600 штук;
• шамотный кирпич – 250 штук;
• шамотный клиновидный кирпич – 100 штук;
• листовая сталь;
• литые детали;
• уголок;
• шамотная глина.

Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.

Печку выкладывают рядами в соответствии со схемой – порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.

В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.

Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.

Как сделать фундамент: важные моменты и рекомендации

Масса печи-лежанки составляет от 3 до 8 тонн, поэтому перед ее постройкой следует позаботиться о прочном и надежном фундаменте. Это должна быть армированная бетонная плита большей площади, чем основание печи. Фундамент заливают так, чтобы между ним и фундаментом дома оставался зазор не менее 5 см. Глубина ямы должна составлять 80-95 см.

Дно ямы засыпают слоем песка толщиной 10 см и утрамбовывают песчаную подушку при помощи воды. Далее следует слой щебня, который также требует трамбовки. Армирующий каркас делают из вертикальных стоек и двух уровней горизонтального армирования. Арматуру крепят проволокой. Бетон заливают так, чтобы уровень фундамента оказался немного ниже уровня финишного напольного покрытия.

После застывания плиты настилают два слоя рубероида (для гидроизоляции) и кладут два ряда кирпича – первый насухо, а второй с раствором. На подготовленном основании можно строить печь с лежанкой своими руками, согласно выбранной схеме.

Строительство капитального кирпичного очага – сложный процесс, требующий обширных знаний и соблюдения ряда важных правил. Отсутствие опыта в печном деле – первый повод обратиться к специалисту. Профессиональные печники быстро справятся с непростой работой, гарантируя качество, долговечность и безопасность конструкции.

Планировка печи из кирпича

Обычно планировка печи происходит еще при проектировании дома. Для высоких отопительных сооружений необходима закладка специального фундамента отдельного от основного для дома.

Конструкция печи может быть различной в зависимости от ее вида. Наиболее распространенные ее типы это знаменитая русская печь и популярная во всем мире голландка. Они служат как для отопления помещения, так для варочного применения.

При проектировании конструкции важно правильно рассчитать ее мощность с учетом площади обогреваемого помещения. Чем больше площадь жилья, тем больше должны быть габариты будущей печи и выше теплоотдача изделия

Кладка печи из кирпича должна вестись строго в соответствии порядовки печи с подробными схемами и чертежами, представленными на нашем сайте. Согласно этим точным пошаговым инструкциям разобраться с последовательностью всех этапов работы будет не сложно даже начинающему строителю.
