Стеклопластиковые композитные трубы: что это такое и в каких сферах применяется

Обозначения и маркировка

Трубы из стеклополимеров отличаются защитным внутренним покрытием, каждое из которых обозначено своей маркировкой.

• п – трубы для питьевых водопроводов, по которым будет идти холодная вода.
• г – для горячего водоснабжения.
• а – для трубопроводов, по которым будут течь жидкости с абразивными частичками.
• х – для систем с химически активными веществами.
• с – для иных нужд.

Стеклопластиковые трубы монтируются без применения сварки, что ускоряет время сборки

Стеклопластиковые трубы имеют ряд неоспоримых преимуществ:

1. Срок безремонтного использования – около пятидесяти лет.
2. В 4 раза легче стали.
3. Монтаж обходится намного дешевле (не требует сварки) и может проводиться вне зависимости от погоды.
4. Не подвержены коррозии.
5. Не откладывают осадка внутри трубы.
6. Выдерживают высокие температуры и большое давление.

Использование стеклопластиковых труб в частном домостроении пока не слишком распространено, зато промышленность успела оценить удобства нового материала. Многие предприятия при ремонте существующих трубопроводов начали менять металл на стеклопластик.

Сегодня коррозионностойкие стеклопластиковые трубы стали лучшей альтернативой в строительстве трубопроводов разного целевого назначения. Их активно используют как для коммунального водоснабжения, так и для безопасной транспортировки химически активных веществ. Обладая стойкими характеристиками по отношению к химически агрессивным средам, они демонстрируют идеальную прочность и безаварийную эксплуатацию на протяжении всего срока гарантии.

В ряд главных преимуществ, выделяющих стеклопластиковые трубы на фоне бетонных, металлических, ПЭТ и ПВХ, можно отнести:

Легкость при наличии высокой прочности;

Износостойкость и долговечность применения без потери качества;
Экологичность и высокий КПД;
Самую высокую пропускную способность (минимум на 15% выше);
Невозможность образования ржавчины внутри и снаружи трубы, коррозийного налета внутри трубопровода, затрудняющего со времени его функционирование;
Способность выдержать большие температурные колебания;
Лучшую цену трубной продукции с учетом длительности службы.

Стеклопластиковые трубы представляют собой многослойный композитный полимер. В соответствии с ГОСТом технология их производства сводится к непрерывной намотке стекловолоконных нитей поверх базового каркаса, выполненного из тонких стальных лент. В то же время изделие послойно покрывается упрочняющими полимерными смолами, добавляющими будущему изделию крепости и эксплуатационной надежности. Наращивание толщины стенки трубы происходит посредством добавления различных уплотнителей – кварцевого песка, измельченного стекловолокна и др. Далее происходит нанесение внешнего защитного слоя на основе полиэфирной смолы, защищающей материал трубы от воздействия разрушающих факторов:

• влаги;
• микроорганизмов;
• длительного пребывания в грунте;
• химически неблагоприятных сред.

Внутри стенки изделия также имеют защитный слой, одновременно упрочняющий поперечное сечение и делающий изделие непреступным со стороны химических жидкостей и абразивных составов.

Общие сведения. Особенности стеклопластикового материала

Стеклопластик относят к пластическому материалу. Он состоит из стекловолокнистых компонентов со связующим наполнителем, в качестве которого выступают полимеры термопластичного и термореактивного типа. Трубы из стеклопластика имеют невысокую плотность, но у них высокие прочностные характеристики. В течение сорока лет изделия из данного материала используют, чтобы прокладывать трубопроводы различного типа.

Трубопрокаты соединяют в себе особые характеристики, которые присущи стеклу и полимерам. К ним относят:

1.небольшой вес. Стеклопласт в среднем весит 1.1 грамм за кубический сантиметр. Изделия медные или стальные весят соответственно 8.9 и 7.8 грамм. Этот параметр делает монтажные работы удобными, быстрыми, трубы легко перевозить.

2.трубы устойчивы к образованию коррозии. Композит имеет низкий уровень реакционной способности, что исключает электрохимическую коррозию, бактериальное разложение, поэтому их применяют при прокладке подземных коммуникаций.

3.высокие механические характеристики. По абсолютному пределу прочности материала он ниже, чем сталь, но по удельной прочности выше, чем полимерные материалы: ПНД и ПВХ.

4.стойкий к атмосферным явлениям. Трубы можно применять при температуре окружающей среды от минус 60 до плюс 80 градусов. Сверху трубы смазаны гелькоутом, поэтому они не боятся солнечных лучей. Изделия не теряют свойств, если ветер достигает 300 километров в час. Некоторые фирмы выпускают арматуру с высокой сейсмостойкостью.

5.огнеупорный. Главным компонентом считается стекло, которое не горит. Весь материал тяжело воспламеняется. Когда стеклопластик горит, то не выделяет диоксин в виде ядовитого газа.

6.низкая теплопроводность, поэтому он обладает высокими теплоизоляционными качествами.

К недостаткам относят быстрый абразивный износ, если трубы подвергаются механической обработке, то образуется канцерогенная пыль. Трубы из этого материала стоят дороже, чем пластиковые аналоги. Когда истираются стенки трубопровода, то волокна могут обломаться и попасть в среду, которая движется по трубам.

Стеклопластиковые трубы: как производятся, где используются, маркировка + рабочие характеристики

В прокладывании коммуникаций (водопровода, канализационных сетей) роль проводника выполняют трубы. Еще пар десятков лет назад в этом сегменте доминировали металлические изделия, потому что других вариантов просто не выпускалось. А меж тем Европа уже более 60 лет работает со стеклопластиковыми трубами, отдавая им предпочтение за антикоррозийную «непробиваемость». У нас они «приживаются» медленно в связи с высокой ценой. Но если посмотреть на новинку комплексно, то обслуживание таких трубопроводов обойдется дешевле, чем ремонт и замена проржавевшего металла. Попробуем разобраться, насколько хороши стеклопластиковые трубы и где их применяют.

При всей своей неизвестности рядовому потребителю стеклополимерные трубопроводы прокладывались в военной сфере еще при СССР. Но из-за секретности, присущей оборонной сфере, о них информация, естественно, не распространялась. А ввоз из зарубежных государств запрещался. Вот почему о трубах из стеклокомпозитного материала информация стала просачиваться только к 80 гг. прошлого века, хотя Америка выпускает их с 1944 г.

Стеклопластик относят к композитам, проявляющим при невысокой плотности необычайную прочность. В его состав входит стекловолокно со связующими добавками (эпоксидными смолами или ПЭФами).

Маслобензоотделитель

После удаления взвешенных веществ в пескоотделителе сток поступает в маслобензоотделитель, где происходит дальнейшая очистка . В коалесцентном модуле происходит выделение эмульгированных нефтепродуктов и выпадение мелкодисперсных взвешенных веществ. Коалесцентный модуль представляет собой тонкослойные гофрированные пластины, склеенные между собой, которые имеют свойство притягивать частицы масла и отталкивать воду. Срок службы коалесцентного модуля неограничен, так как он не коррозирует и не меняет своих физических свойств. Коалесцентный модуль не требует замены и регенарации.

Обозначение и маркировка стеклопластиковых труб

Стеклополимерные трубы имеют различное внутреннее защитное покрытие, которые имеют свою маркировку:

Буквой «п» обозначаются трубы, из которых изготавливаются питьевые водопроводы для холодной воды.

Буква «г» обозначает трубы горячего водоснабжения.

Буква «а» обозначает водопроводы для прохождения жидкостей, имеющих абразивные частички.

Буква «х» используется для обозначения систем, используемых для химически активных веществ.

Буква «с» обозначает системы, которые используются для иных нужд.

У стеклопластиковых труб есть некоторые неоспоримые преимущества:

1. Их срок использования без ремонтов доходит до пятидесяти лет.
2. Такие трубы весят в 4 раза меньше стальных.
3. Они легки и дешевые в монтаже, поскольку для их соединения не требуется сварочный аппарат. К тому же, они монтируются при любой погоде.
4. Они не поддаются коррозии.
5. Внутри труб не откладываются никакие осадки.
6. Выдерживание высоких температур и большого давления.

Частное домостроение пока не очень часто использует стеклопластиковые трубы, но в промышленности давно оценены удобства новомодного материала. На многих предприятиях, ремонтируя существующие трубопроводы, активно заменяют металлические трубы на стеклопластиковые.

Благодаря комбинации положительных характеристик стекла и полимеров стеклопластиковые трубы получили практически безграничные перспективы применения – от обустройства вентканалов до прокладки нефтехимических трасс.

В этой статье рассмотрим основные характеристики труб из стеклопластика, маркировку, технологии изготовления полимерного композита и составы связующих компонентов, которые определяют сферу эксплуатации композита.

Также приведем важные критерии выбора, уделив внимание лучшим производителям, ведь немаловажная роль в качестве продукции отведена техническим мощностям и репутации изготовителя. Стеклопластик – пластический материал, в составе которого есть стекловолокнистые компоненты и связующий наполнитель (термопластичные и термореактивные полимеры)

Наряду с относительно невысокой плотностью стеклопластиковые изделия отличаются хорошими прочностными качествами

Стеклопластик – пластический материал, в составе которого есть стекловолокнистые компоненты и связующий наполнитель (термопластичные и термореактивные полимеры). Наряду с относительно невысокой плотностью стеклопластиковые изделия отличаются хорошими прочностными качествами.

Последние 30-40 лет стеклопластик массово применяется для изготовления трубопроводов разного назначения.

Полимерный композит является достойной альтернативой стекла, керамики, металла и бетона при производстве конструкций, рассчитанных на эксплуатацию в экстремальных условиях (нефтехимия, авиация, добыча газа, судостроение и т.п.)

Магистрали сочетают в себе качества стекла и полимеров:

1. Малый вес.
   Средний вес стеклопласта составляет 1,1 г/куб.см. Для сравнения, этот же параметр по стали и меди гораздо выше – 7,8 и 8,9 соответственно. Благодаря легкости, облегчаются монтажные работы и транспортировка материала.
2. Коррозийная стойкость.
   Составляющие композита имеют низкую реакционную способность, поэтому не подвергаются электрохимической коррозии и бактериальному разложению. Это качество – решающий аргумент в пользу стеклопласта для подземных инженерных сетей.
3. Высокие механические свойства.
   Абсолютный предел прочности композита уступает показателю стали, но параметр удельной прочности значительно превосходит термопластичные полимеры (ПВХ, ПНД).
4. Атмосферостойкость.
   Диапазон граничных температур (-60 °С..+80 °С), обработка труб защитным слоем из гелькоута обеспечивает невосприимчивость к лучам УФ-диапазона. Кроме того, материал стоек к ветру (предел – 300 км/ч). Некоторые производители заявляют о сейсмостойкости трубной арматуры.
5. Огнеупорность.
   Негорючее стекло – главный компонент стеклопласта, поэтому материал трудновоспламеняем. При горении не выделяется отравляющий газ диоксин.

Стеклопластик имеет низкую теплопроводность, что объясняет его теплоизоляционные качества.

Недостатки композитных труб: подверженность абразивному износу, образование канцерогенной пыли вследствие механической обработки и высокая стоимость в сравнении с пластиком

По мере истирания внутренних стенок оголяются и обламываются волокна – частицы могут попадать в транспортируемую среду.

Галерея изображений

Трубы из стеклопластика: технические характеристики

Главной причиной увеличения использования и популярности стекловолокна являются такие ключевые преимущества, как высокое соотношение прочности и веса, стабильность размеров, хорошие механические свойства, простота установки, снижение затрат на установку и обслуживание и общая долговечность в экстремальных условиях. Еще одно преимущество стекловолоконной трубы заключается в том, что она имеет более гладкую внутреннюю поверхность по сравнению с традиционными строительными материалами. Гладкое внутреннее отверстие противостоит масштабным депозитам и может создавать большой поток служебной жидкости в течение всего срока действия проекта.

При проектировании подземной трубы большого диаметра необходимо учитывать многие соображения: местные почвенные условия, глубину грунтовых вод, погребальные и живые нагрузки, отклонение из-за погрешности и рабочих температур, скорость и давление жидкости, потери напора из-за турбулентного потока, гидравлический молот, давление на изгиб и давление пульсации. Разработка надлежащей системы подземных трубопроводов представляет собой сложный процесс, который включает в себя обширные расчеты — дизайн продукта всегда должен выполняться квалифицированными инженерами.

Что такое стеклопластиковые трубы

Стандартная труба из стеклопластика представляет собой пустотелое изделие заданной длины, предназначенное для транспортировки жидких или газообразных рабочих сред (реже – для прокладки кабельных сетей).

Труба имеет диаметр 100-3800 мм, максимальная длина изделия достигает 18 м. По показателям прочности трубы подразделяют на 3 класса, по давлению рабочей среды – на 6 классов.

Важнейшими показателями трубы считается жесткость и номинальное давление. Первый параметр обозначается аббревиатурой SN и характеризует способность изделия противостоять внешним нагрузкам. Жесткость определяется, в первую очередь, толщиной стенок трубы.

Номинальное давление (PN) определяет уровень воздействия рабочей среды на материал трубы. Измеряется в Мпа.

Полипропиленовые трубы армированные алюминием

На сегодняшнем рынке существует несколько разновидностей ПП труб, армированных алюминием.

На первых этапах процесс армирования осуществлялся посредством гладкой фольги. Однако быстро выяснилось, что в этом случае скрепление слоев представляет собой довольно сложную задачу – потребовался специальный клей со строго обозначенными свойствами.

Малейшее нарушение технологии склеивания (температура, влажность и т.п.) вело, в конечном счете, к расслаиванию изделия в ходе эксплуатации. Единственный плюс таких изделий – сплошная фольга не пропускает кислород в теплоноситель.

Чтобы обеспечить более высокую жесткость и исключить возможность расслаивания, фольгу стали делать перфорированной, т.е с отверстиями. При изготовлении трубы жидкий полипропилен затекает в них, образуя сплошной монолит.

Обозначают трубы полипропиленовые армированные алюминием, как PPR-AL-PPR. По сравнению со сплошной армирующей прослойкой, перфорированная фольга имеет несколько большую кислородопроницаемость. Разрешенное (по СНиПу) значение – 0,1 грамм на кубометр в сутки. Обычная ПП труба пропускает 2 г, армированная перфорированной фольгой – 0,056 г/ куб.м в сутки, что гораздо меньше нормы.

Алюминиевую фольгу на протяжении длины трубы ранее соединяли внахлест. Такой способ имел свои недостатки: в месте соединения толщина трубы увеличивалась, поэтому наружный слой приходилось делать меньше. А это уже влияло на технические характеристики изделия – максимально допустимую температуру и давление. Поэтому с развитием технологий, стали применять соединение встык – для выполнения этой операции сегодня используют лазерные установки.

Однако у труб с армирующей прослойкой из алюминия есть недостаток – необходимость зачистки торца при соединении с фитингами методом пайки. В этом случае сварка армированных полипропиленовых труб становится трудоёмким процессом.

Для выполнения зачистки необходим специальный инструмент – шейвер. Эта штука, если изготовлена для профессионалов, стоит дорого. Дешевые же варианты не обеспечивают должного качества. Зачистка необходима для того, чтобы не допустить контакта алюминия с теплоносителем. В противном случае вода проникнет в промежуток между наружным и армирующим слоем.

Выпускается ещё одна разновидность армированных труб, – с внутренним слоем из сшитого этилена (обозначаются как PPL-AL-REX). С точки зрения эксплуатации и монтажа, принципиальных различий между этими двумя типами не существует.

Чтобы обеспечить надежность монтажа, к сварочным аппаратам стали выпускать специальные насадки, предназначенные для сварки армированных труб. В последнее время производители пытаются ликвидировать недостаток, связанный с неудобством монтажа и более кардинальным способом.

Сегодня выпускаются трубы с так называемым глубоким залеганием армирующего слоя – пайка армированных полипропиленовых труб такого типа уже не требует зачистки. Все армированные трубы сегодня обозначаются маркировкой PN25.

Обзор товаров лидирующих производителей

Среди многообразия представленной продукции есть авторитетные бренды с многолетней положительной репутацией. К числу таких относятся товары компаний: Hobas (Швейцария), Стеклокомпозит (Россия), Amiantit (концерн из Саудовской Аравии с производственными мощностями в Германии, Испании, Польше), Ameron International (США).

Молодые и перспективные производители композитных стеклопластиковых труб: Полиэк (Россия), Arpipe (Россия) и Завод стеклопластиковых труб (Россия).

Производитель #1 — бренд HOBAS

Заводы торговой марки расположены в США и многих странах Европы. Продукция группы Hobas заслужила всемирное признание за отменное качество. GRT-трубы с полиэфирным связующим изготовлены по технике центробежного литья из стекловолокна и ненасыщенных полиэфирных смол.

Трубные системы Hobas широко используются в канализации, дренажных и водопроводных комплексах, промышленных трубопроводах и ГЭС. Допустима наземная укладка, размещение методом микротоннеля и протаскивания

Характеристики композитных труб Hobas:

диаметр – 150-2900 мм;
класс SN-жесткости – 630-10 000;
уровень PN-давления – 1-25 (PN1 – безнапорный трубопровод);
наличие внутреннего футеровочного антикоррозийного покрытия;
стойкость к кислотной среде в широком диапазоне pH.

Налажено производство фасонных деталей: колен, переходников, фланцевых патрубков и тройников.

Производитель #2 — компания Стеклокомпозит

Компания «Стеклокомпозит» наладила линию по выпуску стеклопластиковых труб Flowtech, техника производства – непрерывная намотка.

Задействовано оборудование с двойной подачей смолистых веществ. Высокотехничные смолы подаются на укладку внутреннего слоя, а более дешевый состав – на структурный слой. Методика позволяет рационализировать расход материала и удешевить продукцию.

Номенклатура труб Flowtech – 300-3000 мм, класс PN – 1-32. Стандартный метраж – 6, 12 м. Под заказ возможно производство в пределах 0,3-21 м

Производитель #3 — бренд Amiantit

Основные компоненты труб Flowtite от Amiantit: стекловолокно, полиэфирная смола, песок. Применяемая техника – непрерывная намотка, обеспечивающая создание многослойного трубопровода.

Структура стеклопластика включает шесть слоев:

внешняя намотка из нетканой ленты;
слой мощности – рубленое стекловолокно + смола;
средняя прослойка – стекловолокно + песок + полиэфирная смола;
повторный слой мощности;
подкладка стеклянных нитей и смолы;
защитное покрытие из нетканого стекловолокна.

Проведенные исследования показали высокую абразивную стойкость – за 100 тыс. циклов обработки гравием, потери защитного покрытия составили 0,34 мм.

Класс прочности изделий Flowtite – 2500 – 10000, под заказ возможно изготовление трубы SN-30000. Эксплуатационное давление – 1-32 атмосфер, максимальная скорость потока – 3 м/с (для чистой воды – 4 м/с)

Производитель #4 — компания Полиэк

ООО «Полиэк» производит различные модификации трубной продукции Fpipes из стеклопласта. Техника изготовления (непрерывная косослойная продольно-поперечная намотка) позволяет создавать трехслойные трубы до 130 см в диаметре.

Полимерные композитные материалы задействованы при создании обсадных труб, звеньев водоподъемных колонн, водоснабжающих трубопроводов и отопительных систем.

Номенклатурный ряд канализационных стеклопластиковых труб – 62,5-300 мм, высоконапорных изделий – 62,5-200 мм, вентиляционных каналов – 200-300 мм, обсадок скважин – 70-200 мм

Кроме труб из стеклопластика на рынке представлено много изделий из других материалов – стали, меди, полипропилена, металлопластика, полиэтилена и т.д. Которые, благодаря своей более доступной цене, активно используются в различных сферах бытового назначения – монтаж систем отопления, водоснабжения, канализации, вентиляции и прочее.

Ознакомиться с характеристиками труб из различных материалов можно в следующих наших статьях:

Металлопластиковые трубы: виды, технические характеристики, особенности монтажа
Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений
Пластиковые вентиляционные трубы для вытяжки: виды, их характеристики, применение
Медные трубы и фитинги: виды, маркировка, особенности обустройства медного трубопровода
Стальные трубы: виды, сортамент, обзор технических характеристик и монтажных нюансов

Способы соединения труб при монтаже

Соединение труб из стеклопластика может выполняться по нескольким технологиям:

• Раструбная труба наиболее проста в монтаже, стыковка таких труб практически ничем не отличается от прокладки канализационных ПВХ труб. Применяется последовательный монтаж, при котором одна труба вставляется в раструб (расширение) другой.
• Фланцевое соединение тоже достаточно известно. Для этого стеклопластиковые трубы имеют по торцам специальное кольцо (фланец) с отверстиями под крепежные элементы.
• Муфтовые соединения могут применяться для любых видов труб. Существует возможность устройства как съемных, так и неразъемных соединений. К последним типам относится установка муфт с применением специальных клеящих составов.
• Бугельное соединение является разновидностью муфтового. Представляет собой разъемное приспособление для стыковки труб, которое после монтажа стягивается болтами.
• Кроме того, применяют резьбовые и винтовые соединения стеклопластиковых труб.

Особенности маркировки защитных покрытий

В  зависимости от особенностей защитного покрытия, соответственно и от назначения изделий, производители стеклопластиковых труб применяют следующие обозначения в маркировке.

Водопроводные трубы, предназначенные для водопроводных сетей, в том числе и для подачи питьевой воды, имеют в своей маркировке букву П.

Буква Г в наименовании показывает то, что данные трубы могут применяться в системах горячего водоснабжения, температура энергоносителя в которых не превышает 75 градусов.

Трубы, предназначенные для транспортировки химически активных жидкостей и газов, отмечены символом Х.

Жидкости, в состав которых  могут входить различные абразивные включения, должны перекачиваться по трубам, в маркировке которых присутствует буква А.

Наиболее универсальные изделия, которые можно применять практически для всех целей, имеют маркировку С. Такие трубы, кроме всего прочего, устойчивы к жидкостям с различной кислотностью.

Маркировка стеклопластиковых труб

Некоторые достоинства стеклопластиковых труб

Напорная магистраль, смонтированная из таких труб, является практически вечной.

Трубопровод из стеклопластика может похвастаться:

• Высокой прочностью.
• Низким коэффициентом температурного расширения.
•  Возможностью монтажа без применения специального сварочного оборудования.
• Отсутствием необходимости в антикоррозийных покрытиях.
• Возможностью эксплуатации в экстремальных климатических условиях.
• Гарантированным сроком эксплуатации в пределах 50 лет, фактический намного превосходит это значение.

Все эти качества делают стеклопластиковые трубы весьма перспективным материалом, у которого определенно есть будущее. Объем применения таких изделий при прокладке магистралей растет с каждым годом. Немаловажную роль в этом играет и низкая стоимость содержания и обслуживания трубопроводов из стеклопластика, что делает его применение экономически целесообразным для различных целей.

Производство

Как выглядит производство стеклопластиковых труб?

К настоящему времени можно выделить четыре основных технологии их изготовления.

Название	Описание
Экструзия	Смола смешивается с отвердителем и рубленым стекловолокном, после чего продавливается экструдером через кольцевое отверстие. Производство дешево, технологично, однако отсутствие регулярного армирующего каркаса сказывается на итоговой прочности изделий.
Пултрузия	Труба формируется между внутренней и наружной оправками. Обе поверхности получаются идеальными; однако ряд технологических ограничений не позволяет производить таким образом трубы больших диаметров и с высоким рабочим давлением.
Центробежное формование	Армирование представляет собой готовый рукав из стеклоткани, который прижимается к поверхности вращающейся формы центробежными силами. Они же способствуют равномерному распределению смолы по будущим стенкам. Основное достоинство технологии – возможность получить гладкую наружную поверхность; основной недостаток – энергоемкость и, соответственно, дороговизна.
Намотка	Пропитанное связующим стекловолокно (нить, лента или ткань) наматывается на цилиндрическую оправку. Оборудование для производства стеклопластиковых труб методом намотки наиболее распространено благодаря относительной простоте и высокой производительности.

У последнего метода производства есть несколько, так сказать, подвидов. Давайте познакомимся с ними.

Спирально-кольцевая намотка

Укладчик – кольцо с несколькими механизмами подачи пропитанной нити – совершает возвратно-поступательные движения вдоль вращающейся оправки. При каждом проходе укладывается слой волокон с постоянным шагом; кольцевая схема укладки, как мы помним, позволяет добиться максимальной прочности трубы на разрыв.

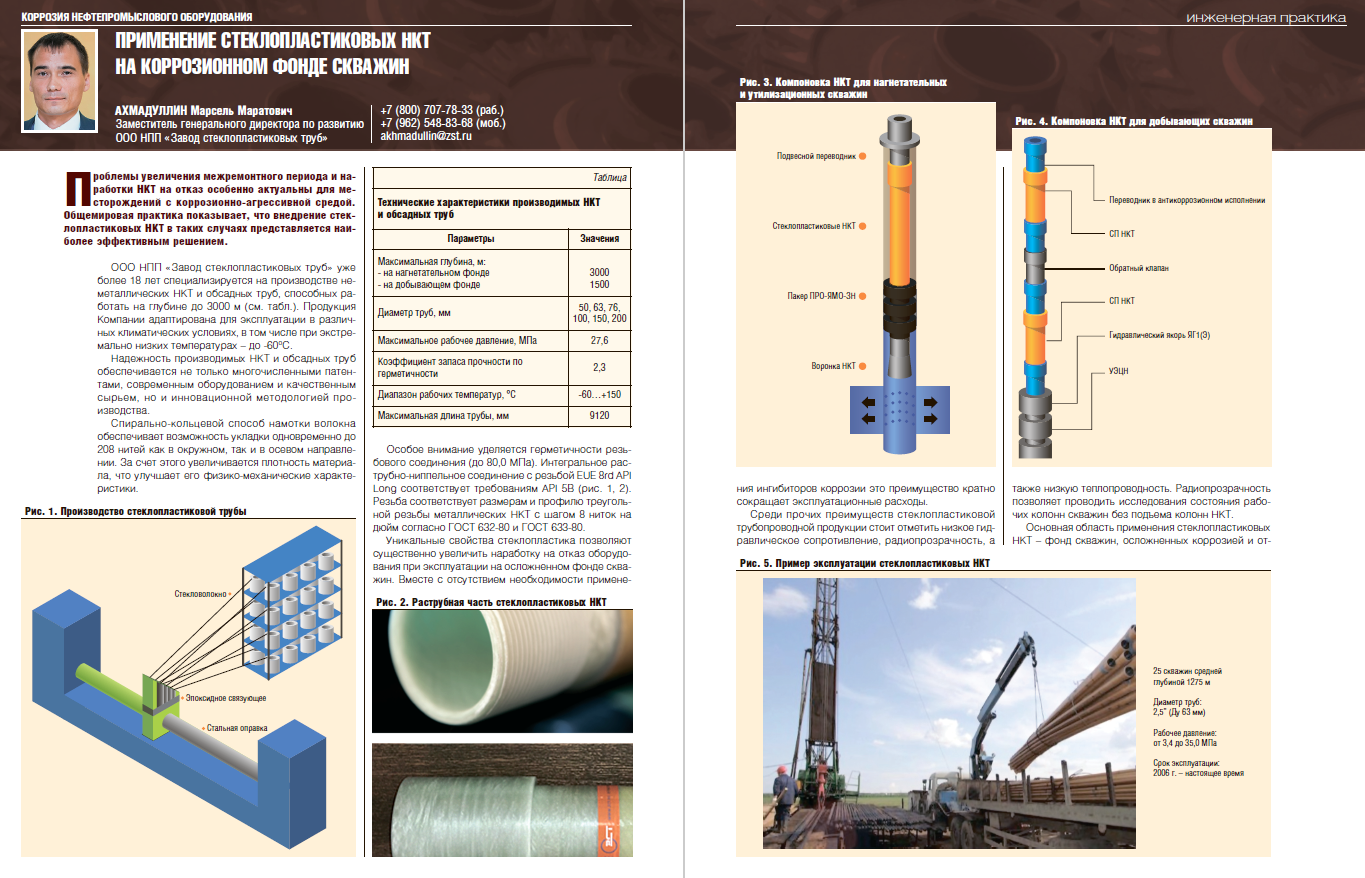

Методом спирально-кольцевой намотки изготавливаются насосно-компрессорные трубы, рассчитанные на высокие рабочие давления, несущие конструктивные элементы (в том числе композитные опоры ЛЭП) и даже… корпуса ракетных двигателей.

Спирально-ленточная намотка

Разница с предыдущим методом – лишь в том, что за один проход укладчик формирует узкую ленту в десяток-другой волокон. Соответственно, для формирования сплошного армирования требуется куда больше проходов; само армирования получается несколько менее плотным. Главное достоинство метода – куда более простое и, соответственно, дешевое оборудование.

Продольно-поперечная намотка

Принципиальное отличие от предыдущих схем – в том, что намотка делается непрерывной: укладчик одновременно укладывает продольные и поперечные нити. Казалось бы, это должно упростить и удешевить технологию; однако здесь есть сугубо механическая проблема.

Оправка, на которой наматывается будущая труба, вращается; раз так – должны вращаться и катушки, с которых разматывается нить продольного армирования. Причем чем больше диаметр трубы, тем больше должно быть катушек.

Косослойная поперечно-продольная намотка

Это решение было разработано еще при жизни Советского Союза в Харькове и первоначально применялось при производстве корпусов реактивных снарядов. Позже оно получило распространение на всем постсоветском пространстве.

В чем суть метода?

• Укладчик формирует широкую ленту параллельных пропитанных связующим волокон.
• Лента перед намоткой на оправку предварительно обматывается нитью без пропитки, впоследствии образующей осевую арматуру. Сами же собранные в ленту нити образуют, соответственно, арматуру поперечную: лента укладывается поперек оси оправки.
• После укладки каждый слой прокатывается валиками, уплотняющими армирование и вытесняющими лишнее связующее.

Чем выгодна такая схема?

• Возможностью непрерывного производства. За один проход можно сформировать сколь угодно толстые стенки, просто меняя нахлест ленты.
• Высокой производительностью.
• Возможностью производить стеклопластиковые трубы большого диаметра (в теории – без каких-либо ограничений максимального размера). Габариты ограничены только размером оправки.
• Чрезвычайно высоким содержанием стекловолокна в готовом материале. Оно доходит до 85% против 45-65% при альтернативных способах. Это влияет как на итоговую прочность, так и на горючесть продукции.

Косослойная поперечно – продольная намотка.
