Водопроводные шаровые краны: виды, классификация, устройство и принцип работы

Какой лучше выбрать?

Выбрать смеситель бывает не просто. Ведь хочется, чтобы он был компактным, надёжным, прочно «сидеть» на рабочем месте, подходить по стилю помещению и долгое время не выходить из строя.

1. Для кухни желательно выбрать вентильный кран из латуни, бронзы, меди с хромированным или золотым покрытием, на котором не задерживается жир, и легко смывается грязь. Такие смесители прочные и дорогие, они не подвержены окислению и ржавчине. Кран также должен иметь поворотный излив с удобной для мытья посуды высотой гусака. Цена качественного изделия начинается от 5 тыс. руб.
2. Для ванной — корпус и излив крана должны быть выполнены из латуни, желательно наличие сменного картриджа. Это может быть шаровый смеситель, оснащённый одной ручкой-рычагом или двухвентильный кран. Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем. В нём уплотнительным элементом является кольцо из керамики. Такие изделия лучше противостоят воздействию горячей воды, регулируются более плавно, чем краны с резиновым уплотнителем, служат долго, реже требуют ремонта и техобслуживания. Конечно при таких характеристиках, у керамического крана и цена немалая — от 4,0 до 35,0 тыс. рублей(в зависимости от производителя).
3. Для других ситуаций. В подсобных помещениях, гараже достаточно будет недорогого одновентильного крана. Цена таких изделий варьируется от 1,5 до 3,5 тыс. руб.

Как поменять вводной кран в квартиру

Опишу практический вариант этапов замены вводного крана в квартиру. Последний случай — замена вводного крана жильцом, проводимая работником УК, дом серии П-44.

Во-первых, запорные вентиля были заранее куплены. Выбор пал на . У них корпус латунный с никелированным покрытием, запорный шар из латуни с хромированным покрытием. Один кран с типом ручки «ручка», второй с ручкой типа «бабочка».

Замечу, что ручка удобнее бабочки, однако места для поворота «ручки» часто не хватает, поэтому покупают вентиля с ручкой «бабочка».

Читать: Какие бывают полотенцесушители

Во-вторых. Работы проводились работником управляющей компании, поэтому дополнительно договариваться с ним же о перекрытии стояков водопровода не пришлось.

В-третьих, для работ был обеспечен доступ к старым кранам. Так как в туалете, а стояки в доме серии П-44 расположены в туалете в сантехническом шкафу, был ремонт, доступ к ним был свободный. Шкаф был сломан, унитаз убран. Слом сантехкабины не проводился.

В-четвёртых, так как переноса стояков не было, замена именно вводных вентилей заняла около получаса. Вместе с вентилями ставили байпас на полотенцесушитель, поэтому точно сказать время работ не могу.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные — ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные — ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Виды шаровых кранов

Описанное выше устройство крана и принцип его работы одинаковы для всех видов изделий. Разновидности шаровых вентилей возникли в результате добавления в конструкцию разных полезных элементов, расширяющих функциональные возможности крана. Единственное исключение — шаровый трехходовой кран, в нем корпус имеет не 2 отвода, а три. Данный элемент не просто перекрывает теплоноситель, а перераспределяет его потоки и может служить смесительным узлом.

Все остальные функциональные элементы, дополняющие конструкцию крана, приведем в перечне:

• штуцер для слива воды,
• соединение с накидной гайкой (американка),
• кран Маевского (игольчатый клапан),
• сетчатый фильтр,
• различные типы приводов для вращения штока.

Когда нужно опорожнить одну ветвь системы отопления, радиатор либо котловой контур, правильнее всего в схеме предусмотреть кран со штуцером. Благодаря ему для проведения ремонтных или других работ не придется спускать воду из всей системы. Это очень удобно и в том случае, когда нужно снять батарею для промывки. Достаточно перекрыть теплоноситель и открутить пробку штуцера, подставив под него емкость нужной вместительности. Ниже на рисунке представлен шаровый кран с американкой и штуцером для опорожнения:

Надо отметить, что под термином «шаровый кран со штуцером» понимается также и обычный вентиль с возможностью присоединения поливочного шланга.Чтобы удалять воздушные пробки из проблемных участков сети, в схеме применяется игольчатый кран для системы отопления. Это всем хорошо знакомый клапан Маевского для ручного выпуска воздуха, совмещенный с шаровым краном. Нельзя сказать, что данное изделие часто применяется, но в некоторых случаях оно просто незаменимо. Например, когда воздушные пробки возникают на горизонтальных трубопроводах, проложенных в наивысших точках системы.

Когда в сложных схемах отопления требуется автоматизировать работу запорной арматуры, в них используется такое изделие, как шаровый кран с электроприводом. Его задача – по команде электронного блока управления открыть или закрыть поток жидкости, либо направить его по другому пути. В таких кранах конструктивно предусматривается площадка для монтажа привода, призванного вращать шток с шаром.

В смесительных узлах, где нужно обеспечить разделение или объединение потоков в необходимых пропорциях, ставятся трехходовые краны с сервоприводом. Их отличие от электрических механизмов в том, что устройство может медленно поворачивать шток и останавливаться в необходимой позиции по команде контроллера или термостата. Тогда потоки перекрываются частично, сливаясь на выходе в один.

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

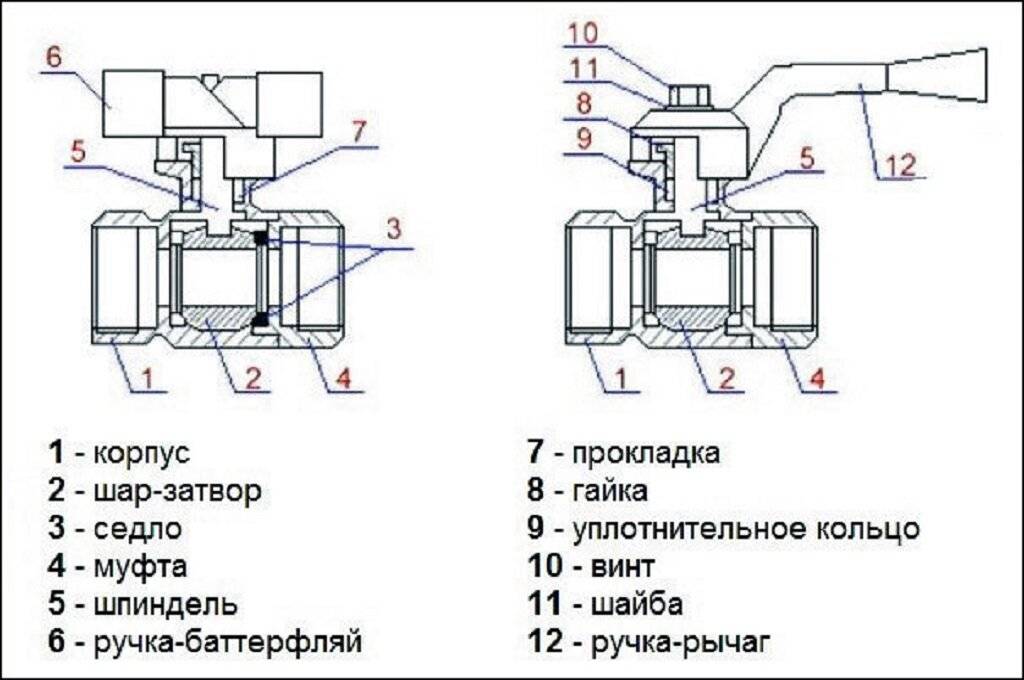

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Сальниковые узлы

Сальниковый узел шарового крана обеспечивает его герметичность по отношению к внешней среде. Конструктивные решения этих узлов могут быть различными (таблица 2) и во многом именно они определяют эксплуатационные свойства крана.

Таблица 2. Распространенные конструкции сальниковых узлов шаровых кранов

Самой надежной и практичной на сегодня день признана конструкция с прижимной гайкой с наружной резьбой, см. поз. 7, таблица 2, она применяется, в частности, в кране Valtec Base.

При выборе крана следует учитывать, что шаровые краны с неремонтопригодными сальниковыми узлами прослужат до первой протечки по штоку, после чего весь кран подлежит замене.

У крана, в котором шток вставлен снаружи, а не изнутри корпуса, давление может выбить этот шток. С одной стороны, такое решение делает кран ремонтопригодным, но с другой стороны, имеется опасность выбивания штока давлением рабочей среды. Сальниковая гайка может не удержать шток от выдавливания – незаконтренное резьбовое соединение под действием продольной силы в условиях знакопеременных нагрузок и вибрации стремится к раскручиванию даже при самотормозящей резьбе.

При вибрации сила трения в резьбе существенно ослабевает, что ведет к самопроизвольному раскручиванию. Такая же проблема возникает в накидных гайках обжимных фитингов. Именно поэтому их полагается время от времени докручивать.

Сила давления рабочей среды стремится вытолкнуть шток шарового крана из сальникового патрубка. Если шток вставлен изнутри – эту выталкивающую силу воспринимает буртик штока, опирающийся на корпус крана (рис. 4; поз. 5, 7 табл. 2).

Когда шток вставлен снаружи, выталкивающую силу воспринимает резьба сальниковой гайки (рис. 5). Вибрации крана и знакопеременные температурные нагрузки приводят к самопроизвольному откручиванию сальниковой гайки и появлению течи. При отсутствии должного контроля гайка может частично выйти из резьбового зацепления. В этом случае при малейшем скачке давления часть резьбы, оставшаяся в зацеплении, будет смята и шток будет выбит из крана.

Самый неудачный вариант сальникового узла – если опорный буртик штока смещен вверх и прижимается сальниковой гайкой (рис. 6). В этом случае, по замыслу конструкторов, сальниковая гайка одновременно выполняет функцию ограничителя хода штока и прижимного элемента в уплотнении.

Кроме возможного выбивания штока давлением, в данной конструкции добавляется опасность полного заклинивания шара штоком. Это может произойти при пережатии уплотнения сальниковой гайкой.

Размеры шаровых кранов для воды, типы резьбы и рабочее давление

Шаровые краны для воды классифицируют не только по типу резьбы, материалу изготовления, рабочему давлению и среде. Еще одним важным параметром является диаметр внутреннего прохода.

Наиболее популярные конструкции, применяемые мастерами при монтаже водопровода, имеют диаметр внутреннего прохода ½ или ¾ дюйма. В переводе на стандартное измерение это 15, 20 или 25 мм. Намного реже используют шаровые краны для воды с диаметром внутреннего прохода 1 дюйм или 1 ¼, 1 ½ и 2 дюйма.

Шарового крана для воды диаметром ½ дюйма более чем достаточно для водопровода в доме или квартире. При этом диаметр крана соответствует диаметру трубы. Если в системе отопления есть циркуляционный насос, то надо взять шаровой кран для воды диаметром ¾ дюйма.

В домах бывают и системы отопления с естественной циркуляцией. Их необходимо монтировать из труб и кранов большего диаметра, не менее 40-50 мм.

Чтобы узнать диаметр шарового крана для воды, необходимо найти на нем маркировку DN. Если на шаровом кране написано DN25 – это означает, что диаметр внутреннего прохода составляет 25 мм или ½ дюйма.

Резьба на шаровом кране может быть внутренней или наружной. На жаргоне сантехников внутренняя резьба – гайка, наружная – штуцер. Если на кране с обоих концов резьба наружная, то он называется «штуцер-штуцер», если с одной стороны внутренняя резьба, а с другой наружная, то – «гайка-штуцер» и т.д.

Еще один важный параметр, указывающийся на шаровом кране, – рабочее давление. Маркируется оно буквами PN, единица измерения – атмосфера.

Маркировка PN25 говорит о том, что максимально допустимое давление в системе, на которую установят кран, составляет 25 атмосфер. Практика показывает, что при монтаже системы центрального отопления можно применять краны PN16, которые также подходят для установки на газовые и электрические котлы и радиаторы.

Технические характеристики и требования ГОСТ

Для подбора подходящего изделия нужно знать частоту использования и его назначение. Так, запорная арматура с диаметром 1-1,5 дюйма подходит для нечастого применения и не рассчитана на постоянные высокие нагрузки. В противном случае она выйдет из строя.

Для бытовых целей подходят элементы диаметром 0,5-0,75 дюйма. Краны на 0,5 дюйма применяют для установки на трубы водоснабжения, а изделия 0,75 дюйма используют для систем отопления с циркуляционным насосом.

Модели с большим диаметром подходят для производственных целей или специального использования. Для бытовых нужд вполне достаточно арматуры размером 0,5-1,5 дюйма.

Устройство шара

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

Классификация шаровых кранов

По способу крепления шаровые краны подразделяются следующим образом:

Кран шаровой муфтовый – чаще всего применяется для оборудования газопроводных, водопроводных  и отопительных систем общественных и жилых зданий.

Они малогабаритны, практичны и удобны. Муфтовые шаровые краны целесообразно применять для монтирования в трубах, у которых диаметральное сечение не превышает45 мм. Для труб с большими габаритами лучше использовать фланцевые шаровые краны.

Кран шаровой фланцевый – применим в трубах, диаметр которых составляет более 45 мм. Применение при монтаже прокладок уплотнения обеспечивает высокую прочность и герметичность соединения трубы с шаровым краном.

Фланцевые шаровые краны обладают высокой прочностью и приспособлены к большим нагрузкам. Они, в свою очередь, делятся на разборные, состоящие из 2-х частей, и неразборные – с литым корпусом. Краны шаровые фланцевые отлично подходят для тех трубопроводов, рабочая среда которых – газ или нефть.

Кран штуцерный шаровой

• Кран шаровой штуцерный – широко применим в пищевой, химической и прочих областях промышленности. Шаровые краны подобного типа удобны в эксплуатации благодаря возможности многократного демонтажа.
• Шаровой кран приварной –  в отличие от прочих видов шаровых кранов устанавливается в закрытых местах, не предусматривающих демонтаж крана.

Приварной шаровой кран устанавливают с помощью сварки, поэтому монтаж шаровых кранов подобного типа должен выполняться исключительно специалистами. Чаще всего приварной шаровой кран используют в строительстве.

Шаровой кран комбинированный – кран, конструкция которого подразумевает несколько методов его крепления к трубам.

Классификация шаровых кранов по числу патрубков:

• проходные шаровые краны;
• угловые шаровые краны;
• трех – и многоходовые шаровые краны.

Последние применяются для смешения и перенаправления рабочих сред.

Отдельно стоит выделить шаровой кран для подземной установки.

Отличие крана такого типа состоит в том, что он обладает высокой вентильной осью, что позволяет применять шаровой кран в подземных трубопроводах. При этом ось с рукояткой крана выступают над поверхностью земли и дают возможность перекрытия и включения потока в подземном трубопроводе.

Кран шаровый для подземной установки

Как выбрать хороший шаровой кран?

Как уже говорилось, современные производители выпускают более 4 тыс. различных видов шаровых кранов, поэтому для неподготовленного покупателя выбор запорного устройства- трудная задача.

Выбирая механизм, кроме основного параметра – пропускного диаметра, стоит обратить внимание на следующие факторы:

1. Внешний вид. Качественное изделие не имеет сколов, зазубрин, вмятин. Его поверхность ровная, маркировка завода-изготовителя видна чётко.
2. Допустимое давление. Из двух вариантов лучше выбрать тот кран, максимально допустимое давление, которого будет больше. Учтите, что этот показатель для горячей воды должен составлять не менее 20 кг/см², для холодной – не менее 10 кг/см². Чем больше допустимое давление, тем изделие лучше будет противостоять гидроударам в системе водоснабжения и отопления, периодически возникающим в трубопроводе.
3. Исполнение корпуса. Для подключения бытовой техники, душевых кабин, разводки системы водоснабжения внутри дома или разводки труб в квартире лучше отдать предпочтение более простым и ремонтопригодным разборным кранам. Для наиболее важных участков, например центрального водопровода лучшим вариантом будет цельносварной корпус.
4. Материал корпуса. Самые качественные изделия изготавливаются из латуни. Будьте осторожны! Под видом латунного крана вам могут продать подделку из силумина – дешёвого низкокачественного металла. Определить подделку можно по весу: латунный кран тяжёлый.

Изделия из стали выглядят солидно, но быстро ржавеют и выходят из строя. Конечно, это не касается устройств из “нержавейки”, которые, впрочем, встречаются достаточно редко. Если через кран будет проходить только холодная вода, то можно выбрать изделие из пластмассы.

Для перекрытия потока в безнапорных и слабонапорных системах, транспортирующих питьевую воду, бытовые не едкие и ливневые стоки могут применяться шаровые краны из непластифицированного ПВХ

Выбирая кран, ориентируйтесь на среднюю цену, слишком низкая стоимость должна насторожить, т.к. вам наверняка предлагают брак или подделку из дешевой стали.

Что касается стоимости шаровых кранов, то самыми дорогостоящими являются устройства Made in Italy. Чуть ниже по стоимости испанские, чешские, венгерские устройства. Российские и украинские производители занимают среднюю ценовую нишу, сочетая в себе качество и приемлемую стоимость.

Самые дорогие и долговечные шаровые краны выполнены из латуни, покрытые хромовым или никелевым слоем, такие устройства могут длительное время эксплуатироваться при температурах выше ста градусов

Самыми дешевыми традиционно являются изделия китайского производства. Качество китайских механизмов оставляет желать лучшего, использовать их можно только в качестве временных запорных устройств.

Как выбрать шаровой кран?

Следует руководствоваться следующими критериями выбора:

1. Материал изготовления и внешний вид корпуса . Предпочтительный вариант – изделие из латуни или нержавеющей стали. Кран из силумина стоит дешевле, но он хрупкий и требует бережного отношения.
2. Материал изготовления сферы . Запирающий элемент должен иметь зеркальную и абсолютно гладкую поверхность. Хорошо, если он будет покрыт напылением из никеля или хрома. Не приветствуется мутный блеск, матовость покрытия.
3. Маркировка корпуса . Кран шаровый трехходовой должен содержать на себе данные о компании-производителе, номинальном диаметре и рабочем давлении. Буквы и цифры должны быть четкими, хорошо видимыми, иначе можно заподозрить подделку.
4. Максимально допустимое давление . Его стоит подбирать, учитывая характеристики инженерной системы. При этом выбирать кран шаровой с американкой нужно с запасом. То есть указанное на нем давление должно быть выше того, которое используется в коммуникациях.
5. Вес изделия . Изделие из латуни всегда тяжелее стального или силуминового аналога.
6. Форма ручки . В продаже можно найти изделия с длинным рычагом или «бабочкой». Первый вариант является более предпочтительным в ситуациях, когда кран долго не поворачивался. Тогда для этого приходится прилагать усилия, что в случае с «бабочкой» является проблематичным.
7. Стоимость . Этот вопрос каждый решает сам для себя, но качественные изделия не могут стоит дешево.
8. Соответствие перечисленных характеристик особенностям быта в данной конкретной стране . В разных городах температура воды в системах отопления разнится, что накладывает свой отпечаток на выбор запорной арматуры.

Ручка для шарового крана

Как уже было сказано, она может иметь вид:

1. Рычага . Кран шаровый с американкой такого типа более практичен и удобен в использовании. Он позволяет ухватиться за него всей рукой и осуществить поворот в нужном направлении. Если кран «закис», то для этого требуется приложить немалое усилие, а с рычагом это сделать легче.

Бабочки . Более предпочтительна с эстетической точки зрения. Она аккуратна на вид, но для ее поворота используются лишь два пальца одной руки, которыми будет тяжело сдвинуть с места «залипший» кран.

Надо сказать, что ручка может иметь и самые разные цвета. По традиции синий используется для систем холодного водоснабжения, а красный – горячего. В желтом исполнении производят ручки, предназначенные для газопроводов. Кроме того, в продаже можно найти изделия белого цвета – их специально устанавливают на радиаторы и полотенцесушители. Материалом изготовления может быть как пластик, так и металл.

Ремонт от “А” до “Я”

При поломке сантехнического шарового крана или заклинивании шарика в нем можно самостоятельно устранить дефект. Требуется уточнение того, что шаровые краны для воды с цельным корпусом не ремонтируются. В начале работы нужно перекрыть воду и слить то, что осталось.

Бывают разные поломки. Среди них:

• “Протекает кран”.
• “Не поворачивается вентиль”.
• “Образовалось протекание в месте соединения штока и корпуса”.
• “Снизился водный напор”.

1. Протекание возникает при утрате герметичности в результате долгого использования или повреждений шара и уплотнителей. В этом случае поможет докручивание соединения конструкции ключом. При повреждении деталей требуется их замена.

Протечка может образоваться в результате засорения. Тогда кран разбирается, чистится, и устанавливается сетка на трубы для предотвращения очередного засора.

Если треснул корпус, что также может быть причиной протечки, необходимо его заменить. Для временного использования при устранении течи может пригодиться “холодная сварка”.

1. Если вентиль перестал поворачиваться, значит механизм поворота сломался. Механизм нужно полностью разобрать, снять ручку затвора, открутить все детали. Их необходимо заменить на новые.
2. Если протекание обнаружилось между штоком и корпусом, необходимо поменять шайбы и уплотнительные элементы. Там ничего не сломано, а просто изношено.
3. В случае снижения напора надо почистить очистительную сетку. Но перед разбором крана-опросить соседей, чтобы исключить общее снижение напора.

При любом виде ремонта необходимо подготовить ремонтный комплект. Обычно его стандартное содержание включает в себя:

1. Плоскогубцы.
2. Разводной ключ.
3. Молоток.
4. Ключ торцевой шестигранником.
5. Необходимые запасные части (если известна причина неисправности).
6. Материал для протирания и удаления загрязнений.
7. Средство для удаления ржавчины в жидком виде.

• Смазку для сантехнических целей из силикона.
• Нужный размер отвертки.
• Инструкцию по демонтажу.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика. Производится плотная намотка резьбового уплонителя. Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

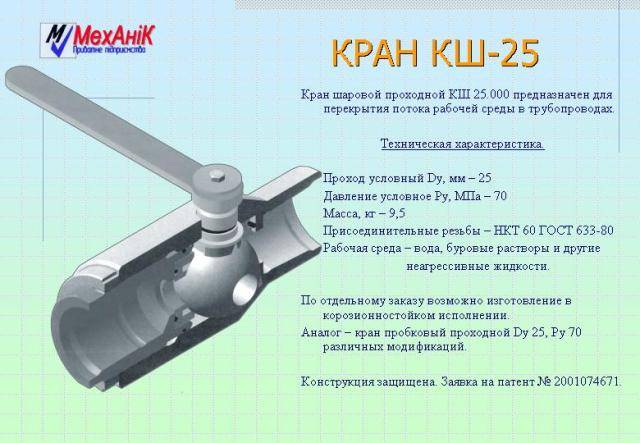

Конструкция шарового крана

Различают несколько способов установки шара в корпус шарового крана.

Корпус может представлять собой составную конструкцию из двух (2-составная) или более частей (как правило, 3-составная), соединенных между собой болтами (очень похоже на фланцевое соединение). Преимущества такого технического решения очевидны ─ простота обслуживания и ремонта. Так, трехсоставная конструкция позволяет заменять и затягивать прокладки, проводить техническое обслуживание и ремонтные работы без демонтажа крана.

Но при эксплуатации шаровых кранов с составным корпусом следует учитывать возможность нарушения герметичности и непроизвольного раскрытия разъемов в случае нарушения регламента технического обслуживания.

Возможны конструкции с разъемами в верхней части корпуса либо разъемами, расположенными перпендикулярно или под углом к оси трубопровода. Через них в корпус вставляются шар и уплотнительные кольца. Наконец, еще один вариант ─ заваренный корпус, не имеющий разъемов.

В зависимости от способа фиксации запирающего (регулирующего) элемента, различают две возможные модификации подвижного сопряжения: краны шаровые с плавающей пробкой (с плавающим шаром) и краны шаровые с пробкой в опорах (шаром с фиксированной осью). В первом случае уплотнение запорного органа происходит благодаря самоуплотнению ─ плавающий шар под воздействием давления рабочей среды прижимается к седлу и фиксируется уплотнительными седлами, которые воспринимают нагрузку от перепада давления. Это гарантирует надежное плотное без утечек прилегание шара к седлу, а также «автоматическую» компенсацию износа седла.

Во втором случае ─ пробка фиксируется цапфами в крышке и корпусе крана, вследствие чего нагрузка приходится на подшипники опор. Особенности конструкции не могут не влиять на функциональные свойства шаровых кранов разных исполнений. Краны шаровые с плавающей пробкой используют при более низких давлениях и температурах, а краны шаровые с пробкой в опорах устанавливают на трубопроводах большого (более 500 мм) диаметра.

В конструкции шаровых кранов могут реализовываться различные конструктивные решения, направленные на увеличение их функциональности. Так, в шаровых кранах с V-образным вырезом удается обеспечить сплошной поток с небольшими перепадами давления, что делает возможным их использование для управления пульпами и вязкими жидкостями.

Чтобы снизить повышенные усилия, действующие на седла в шаровых кранах с большим номинальным диаметром и приводящие к преждевременному износу уплотнительных поверхностей, может предусматриваться предшествующий повороту шара автоматический отжим уплотнительного кольца под действием рабочей среды. Еще один способ снизить механические нагрузки на седла ─ подача на них смазки.

Также как и для других видов арматуры для шаровых кранов можно использовать различные типы присоединения к трубопроводу. Наибольшее распространение получили фланцевый, под приварку и муфтовый.
