Как сделать смотровую яму в гараже

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

1. Вся разметка перенесена на пол. Идет копка котлована.

1. Сначала было просто работать: шла копка песка.
2. Потом пошла глина, поэтому стало труднее копать.
3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
4. Уложил армирующую сетку.
5. Начал класть кирпичные стенки.
6. Сделал ниши по бокам.
7. Углубления разных размеров: для инструментов, для светильников.
8. Ниши тоже оформил металлическими рамками.
9. Ниша для лампы маленькая.
10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
12. Тщательно оштукатурил стены.
13. Сделал в кармане розетку для переносной лампы.
14. Провел кабель.
15. В нишу вставил лампу.
16. Вот так выглядит готовая яма с освещением.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Технология изготовления своими руками

Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4.7х0.8х1.5 метра.

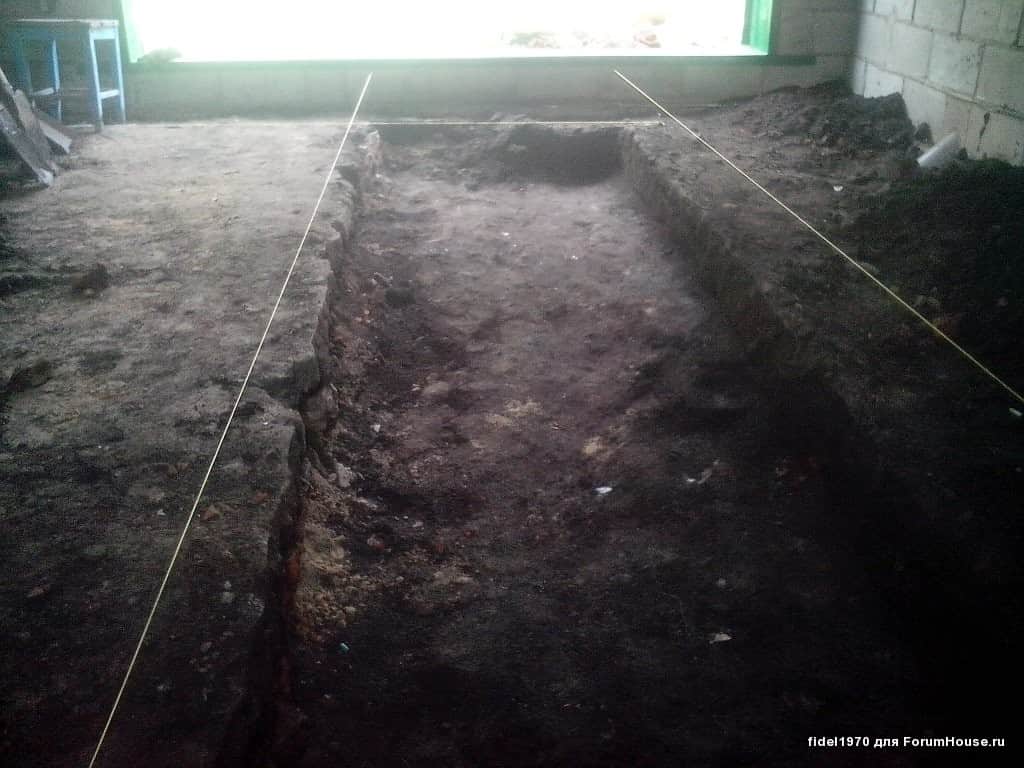

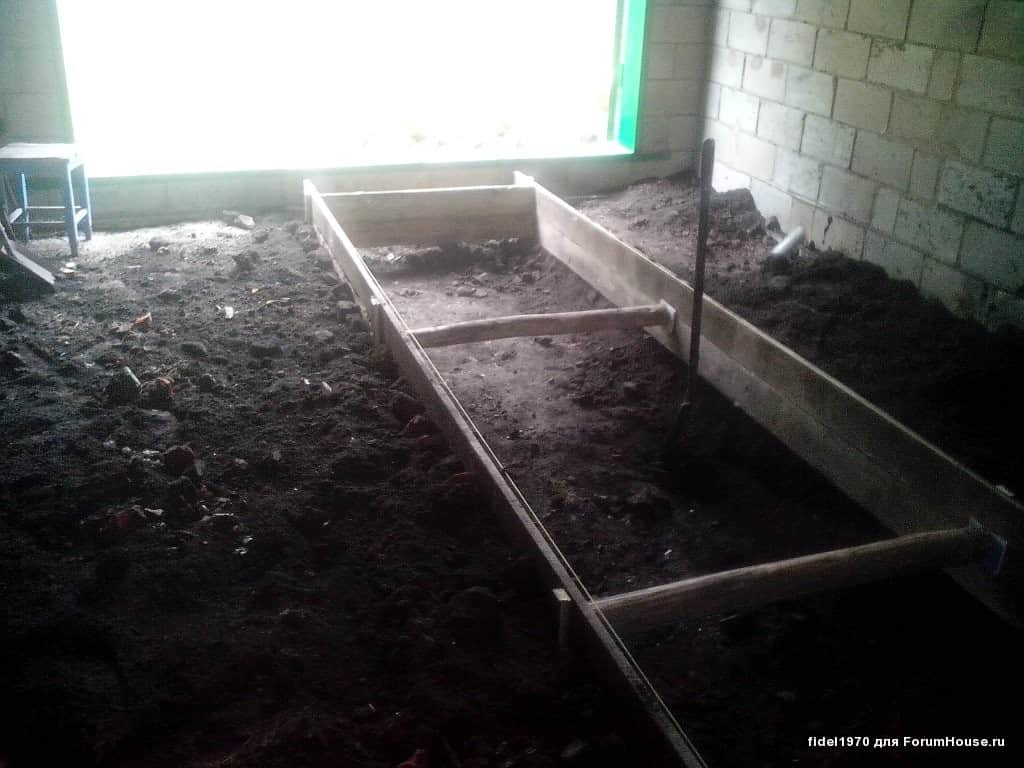

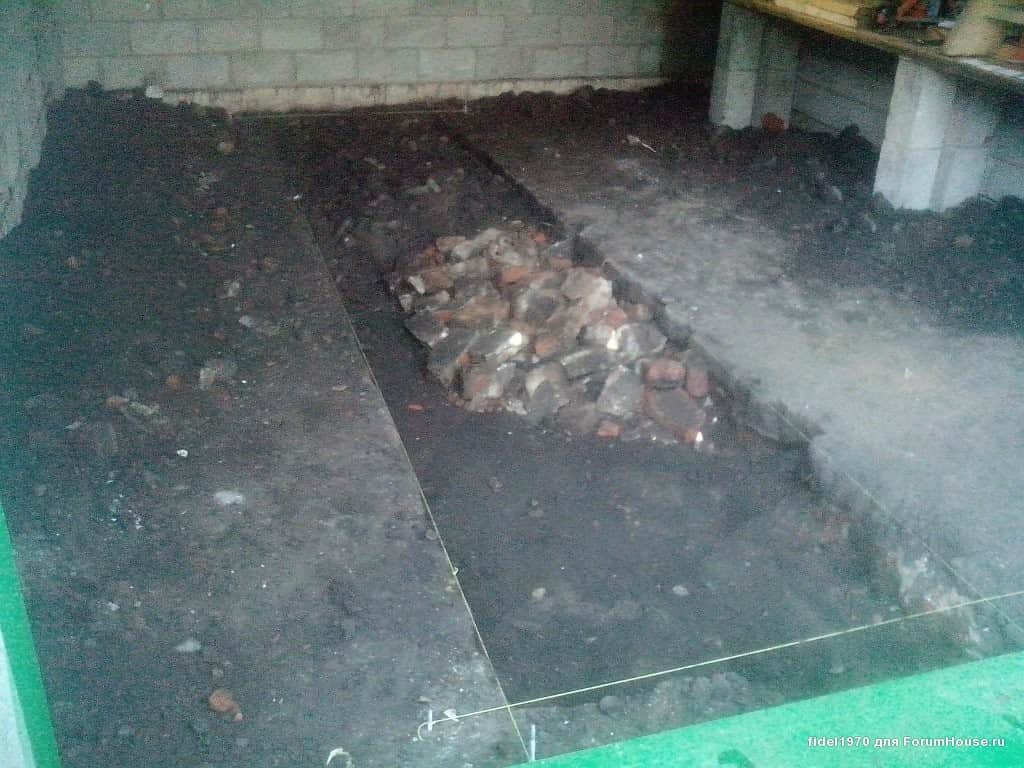

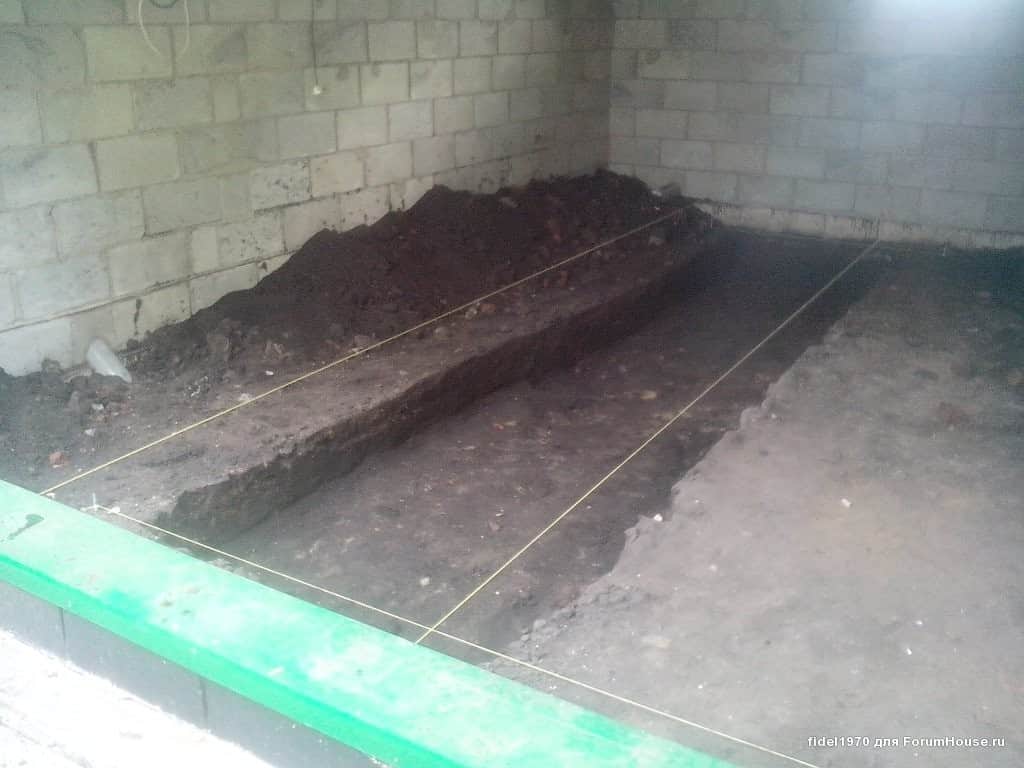

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Стены и пол будут выполнены из двух слоёв бетона, между которыми изготавливается герметичный слой плотной гидроизоляции.

Prev
1of1
Next

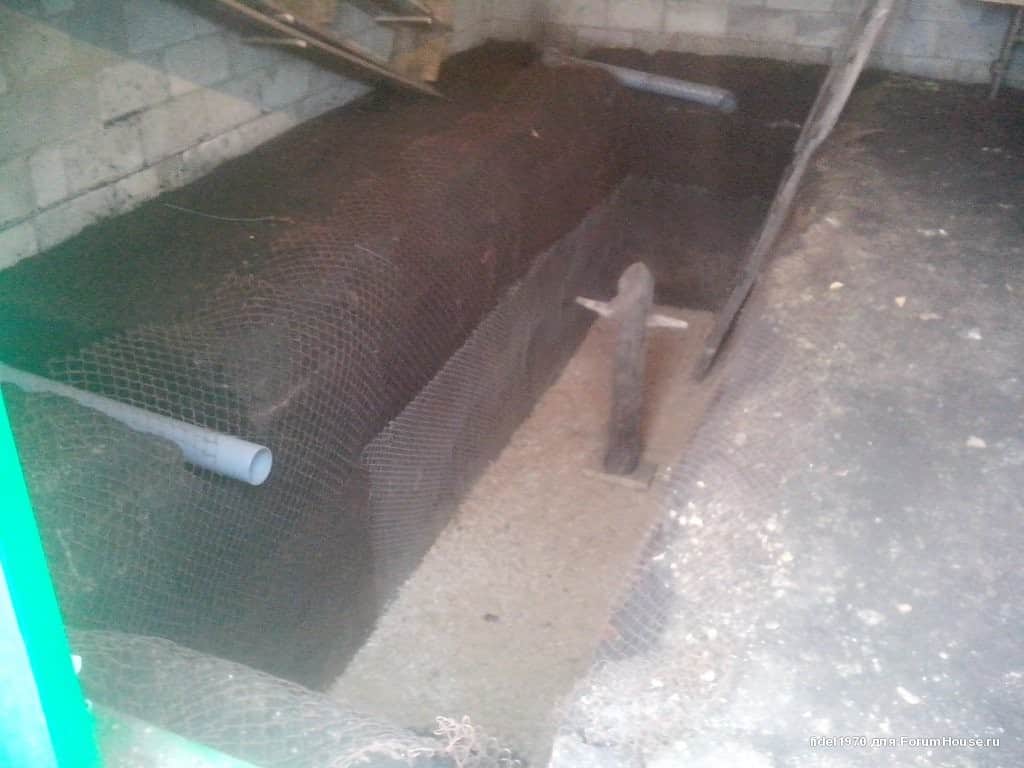

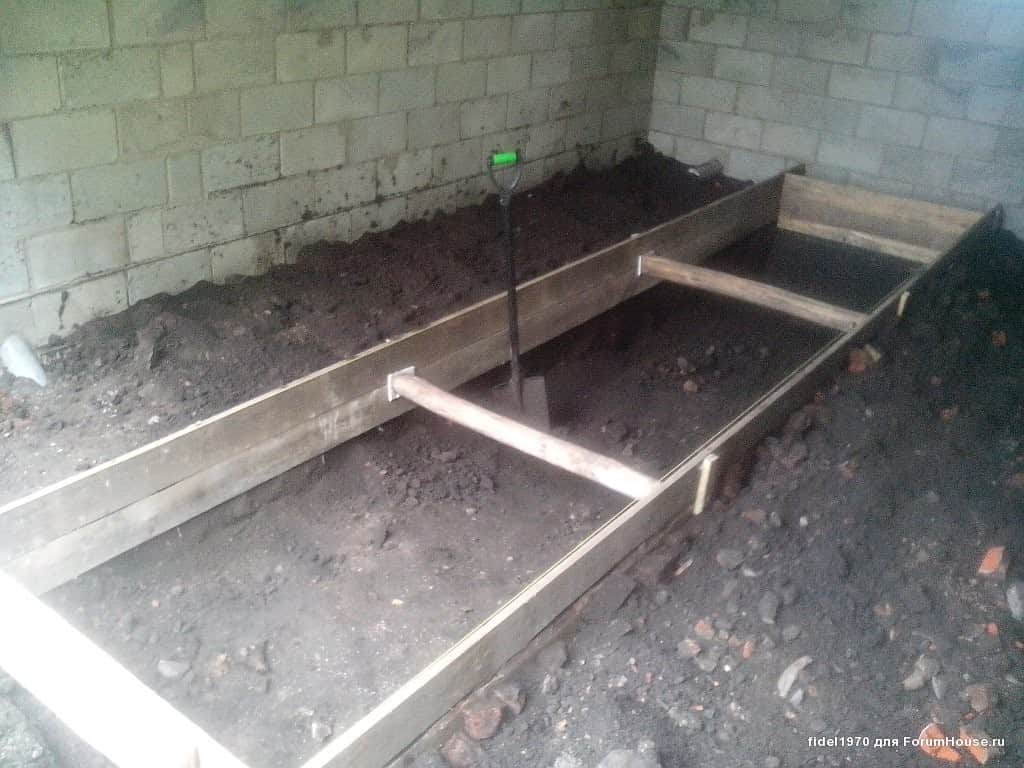

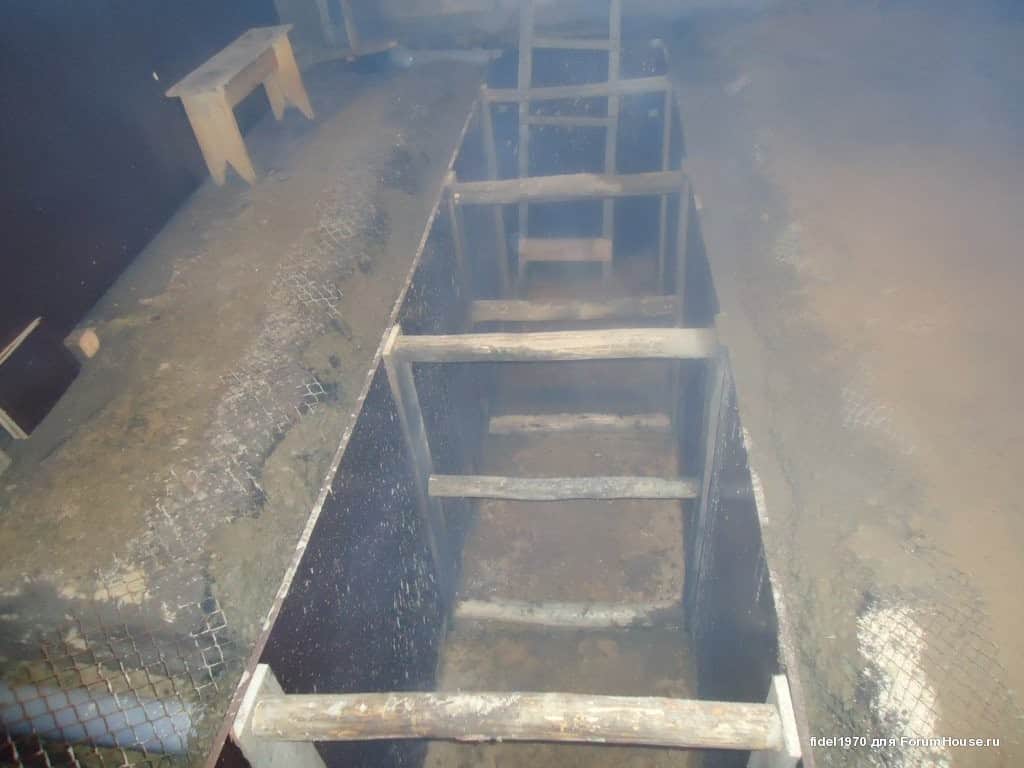

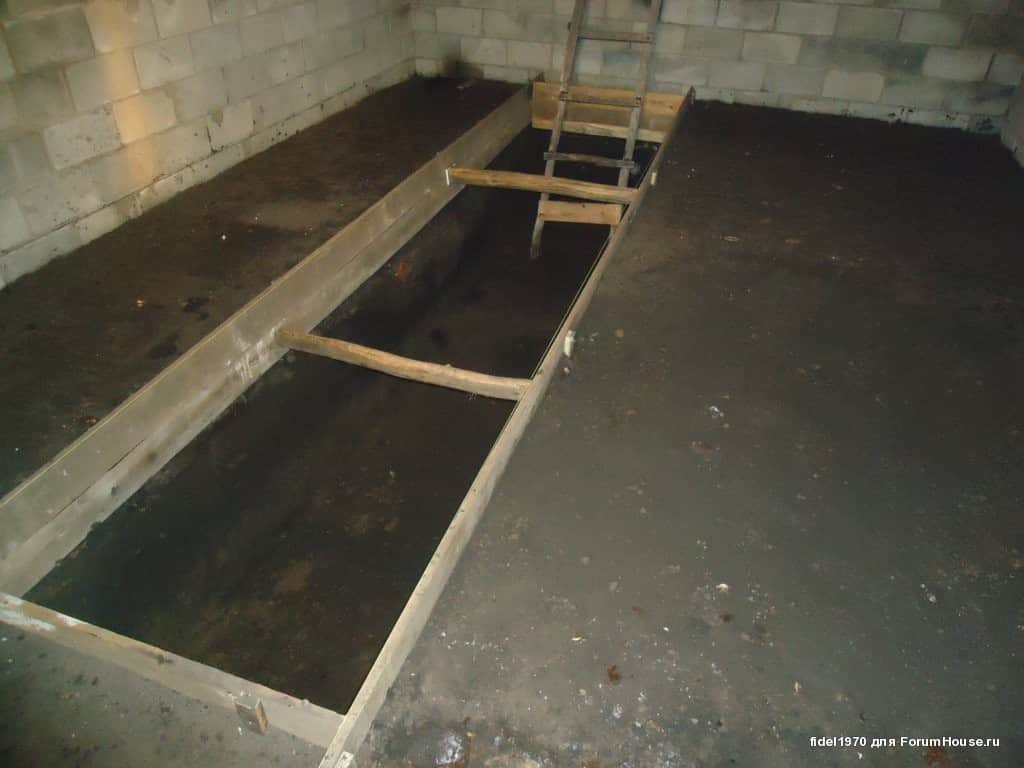

В процессе рытья ямы был установлен фиксирующий каркас для укрепления краёв. Затем по периметру была уложена сетка рабица с целью укрепления стен и в качестве армирования наружного бетонного слоя. Также для обеспечения вентиляции ямы внутрь укладываются пластиковые трубы на приток и вытяжку воздуха.

Prev
1of1
Next

Prev
1of1
Next

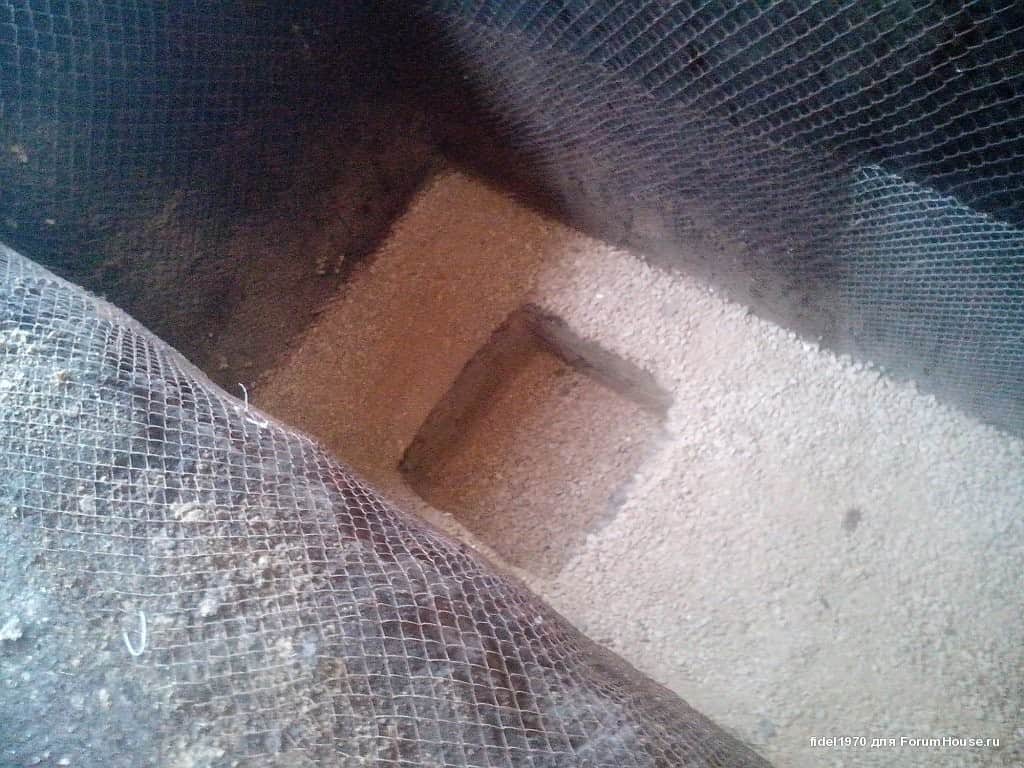

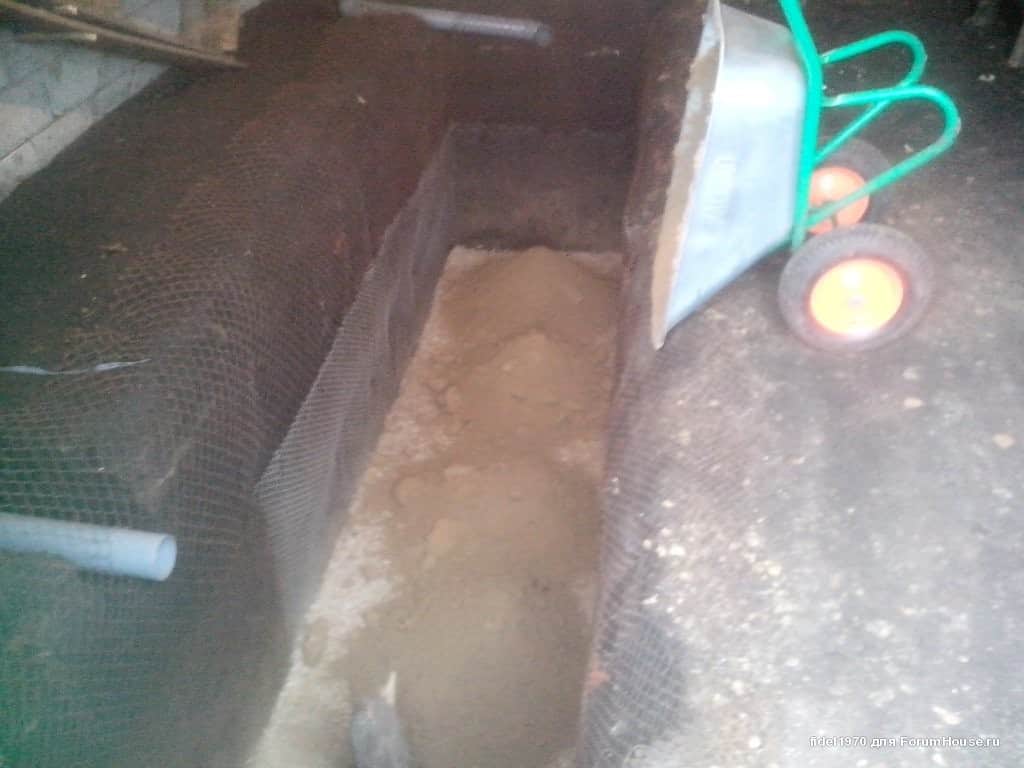

Далее на дне выкапывается место под приямок и вся поверхность пола засыпается слоем гравия и песка. Песок проливается водой и хорошо утрамбовывается.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

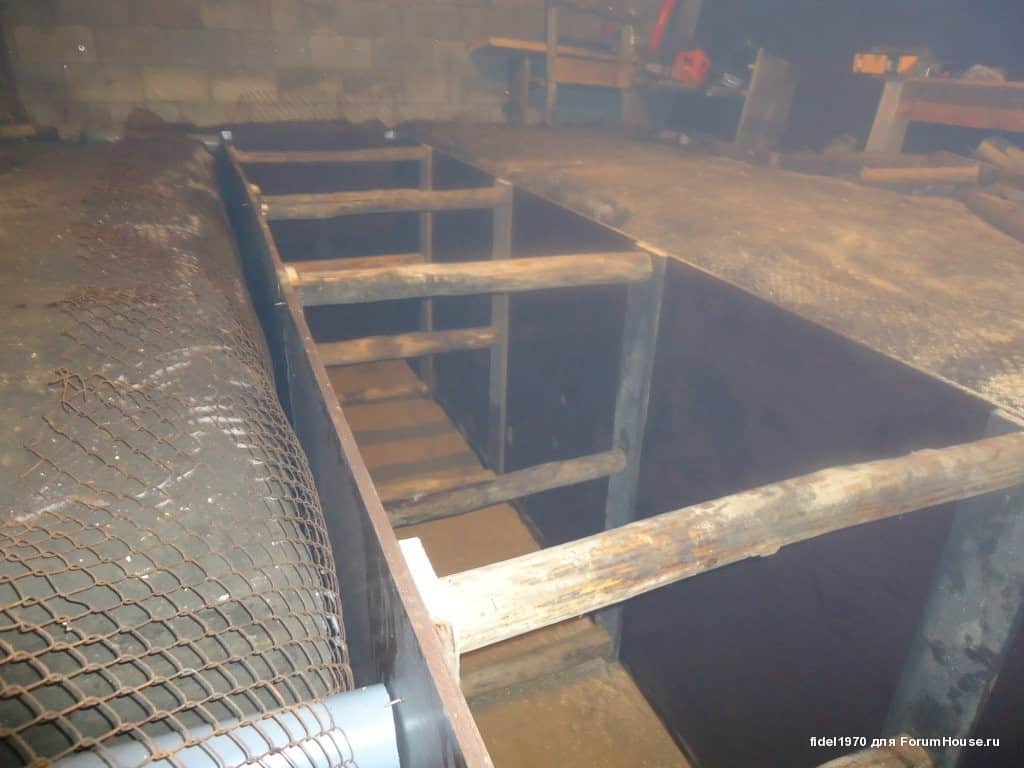

Далее из листов специальной ламинированной фанеры с размерами 3000х1500х18 мм устанавливается опалубка. Расстояние от грунта до фанеры примерно от 5 до 7 см.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

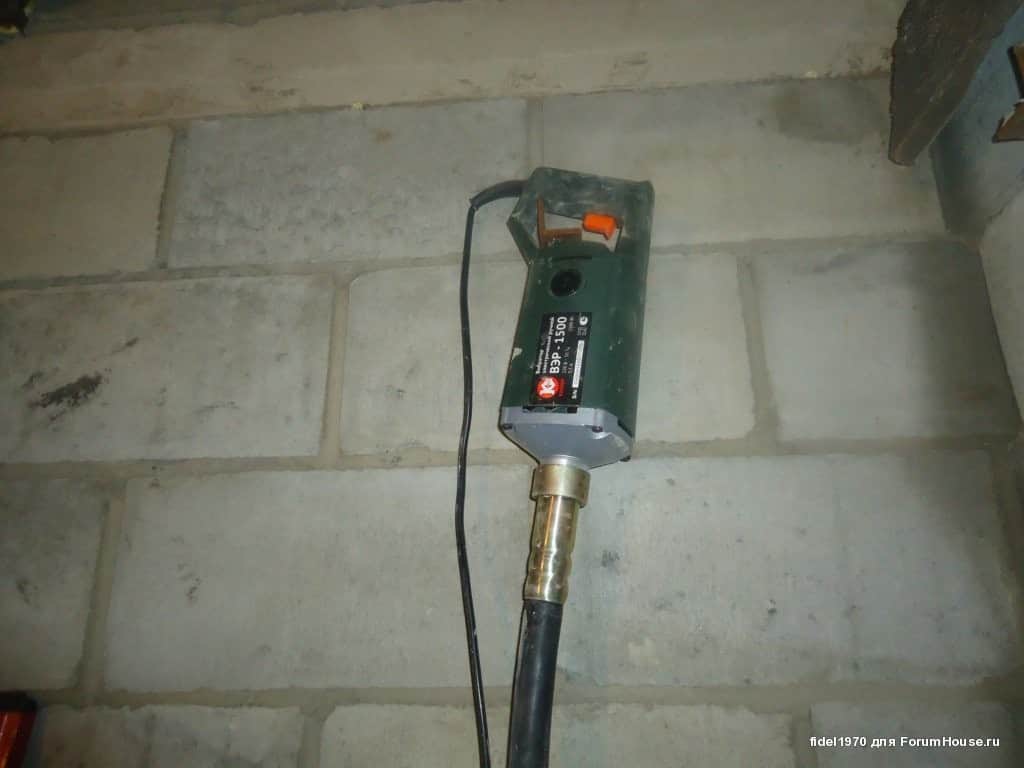

В работе используется виброуплотнитель, который обеспечивает максимальное заполнение раствором пространства между грунтом и опалубкой. Его стоимость в пределах 2-3 тысяч рублей полностью себя окупает, так как заметно увеличивает качество бетонной плиты.

Prev
1of1
Next

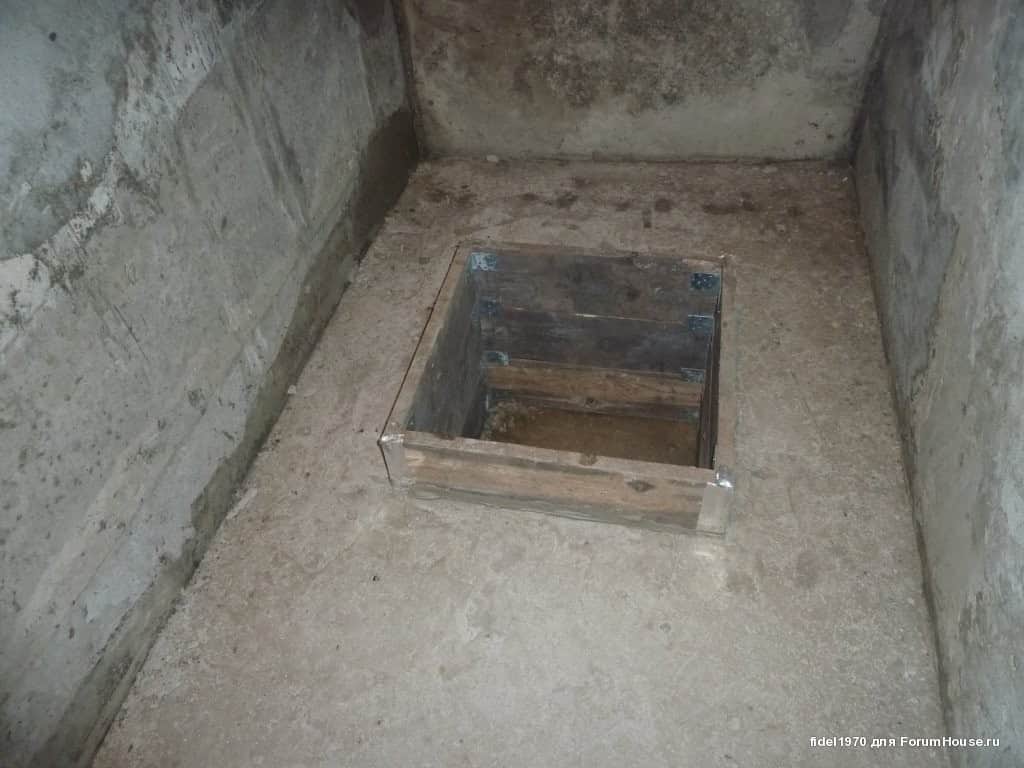

Следующий этап — заливка пола и приямка. Для приямка специально изготовлена опалубка, которая также заполнена раствором, как и его дно.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

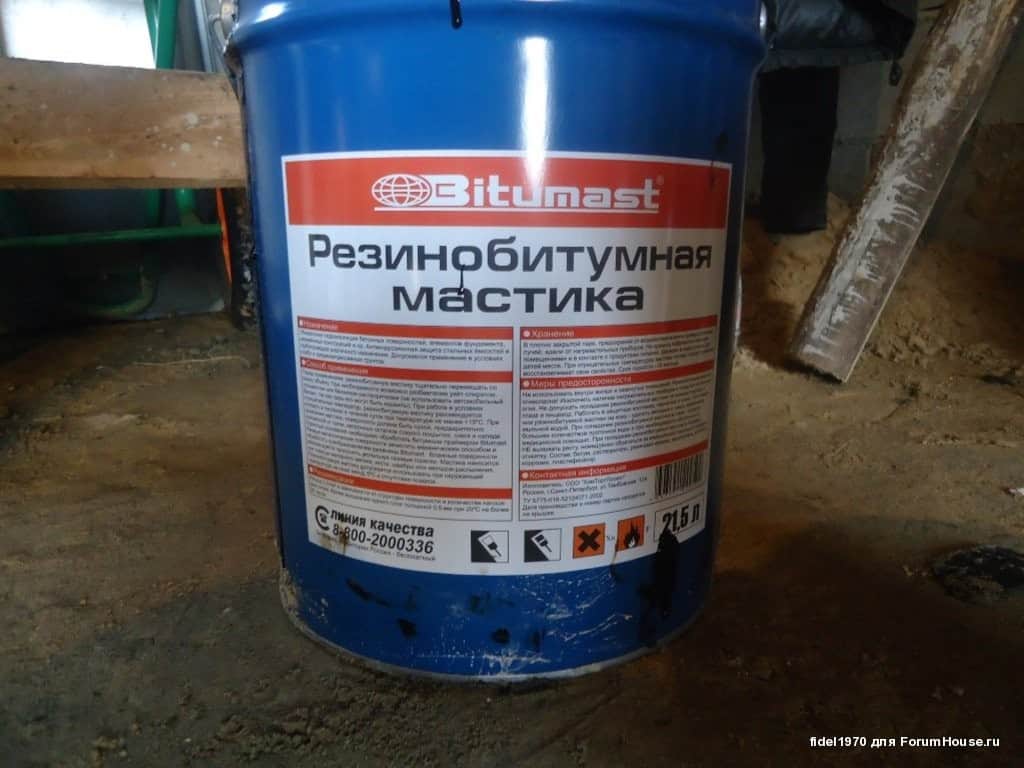

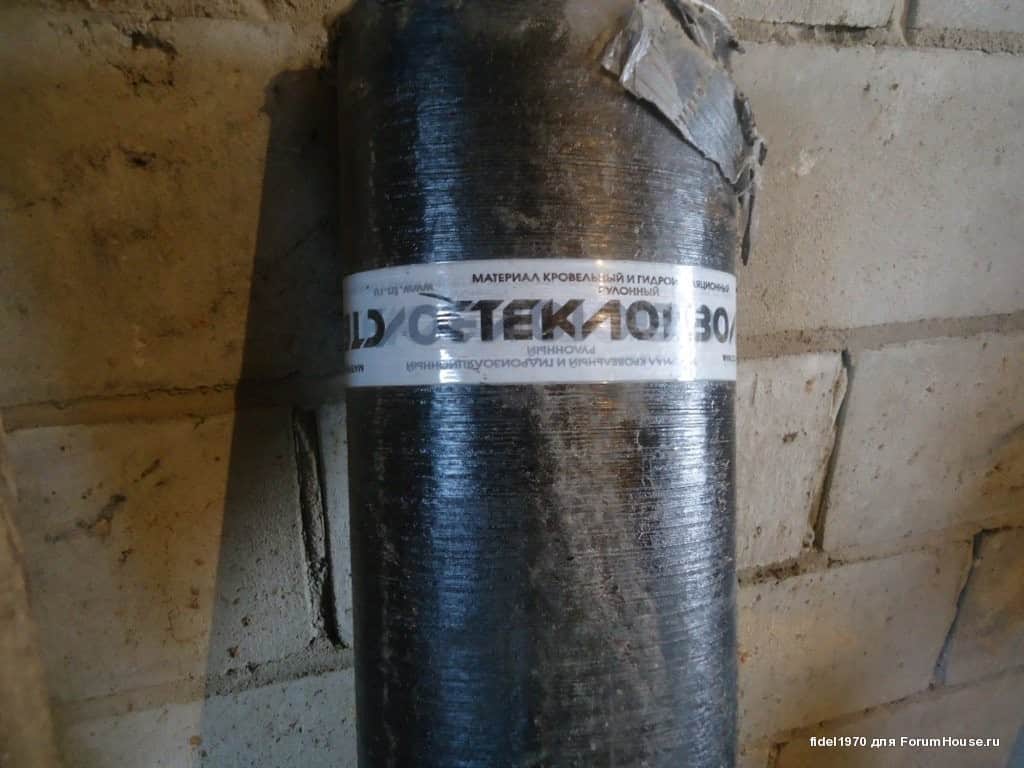

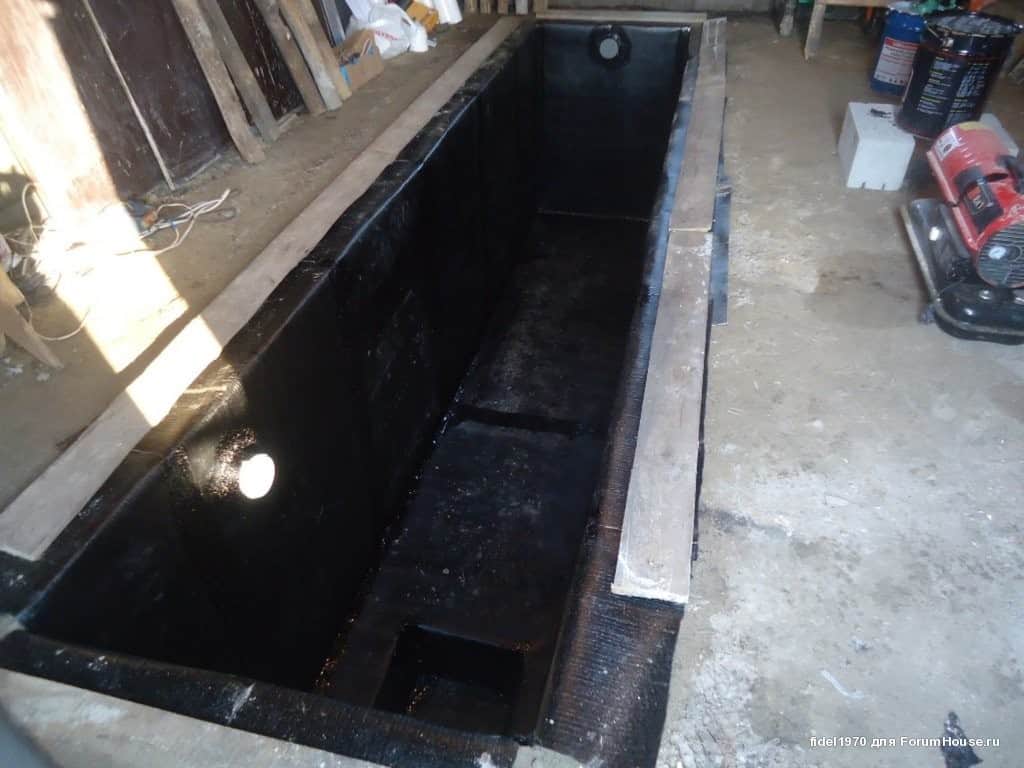

В качестве гидроизоляции используется гидростеклоизол и битумная мастика.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

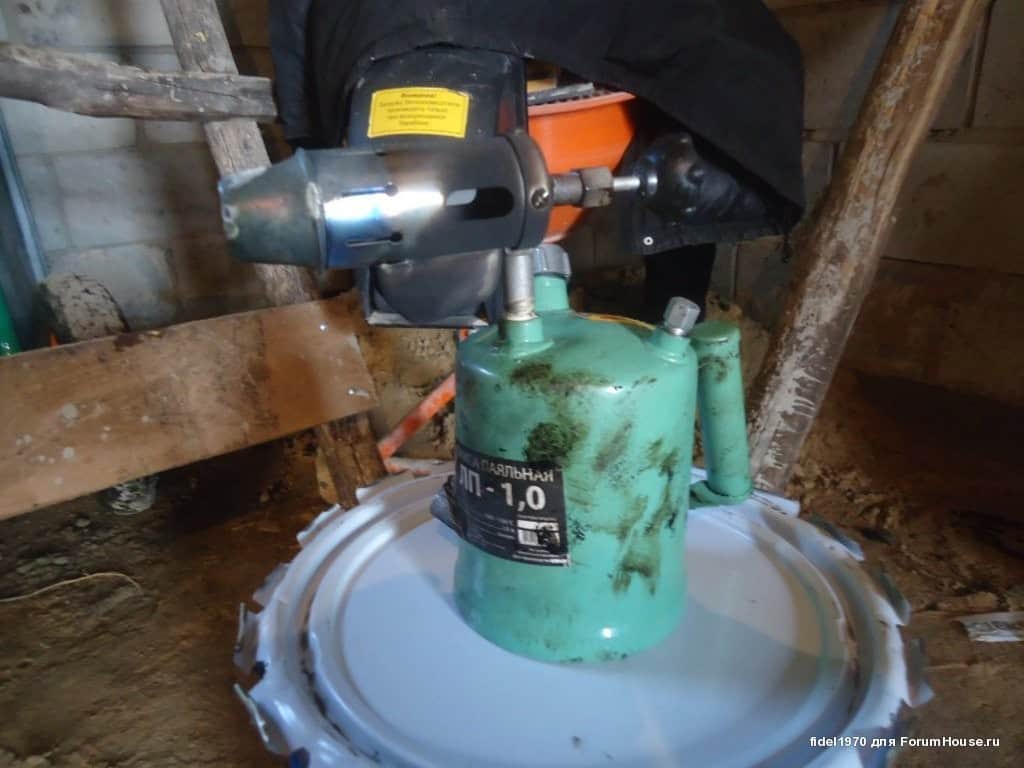

Рулонный материал отрезается необходимыми листами, которые приклеиваются на поверхность ямы с помощью битумной мастики с нахлестом 10-15 см друг на друга. Стыки обрабатываются паяльной лампой и затем на них наносится ещё слой битумной мастики. Последовательность выполнения работы начинается со стен и заканчивается полом.

Prev
1of1
Next

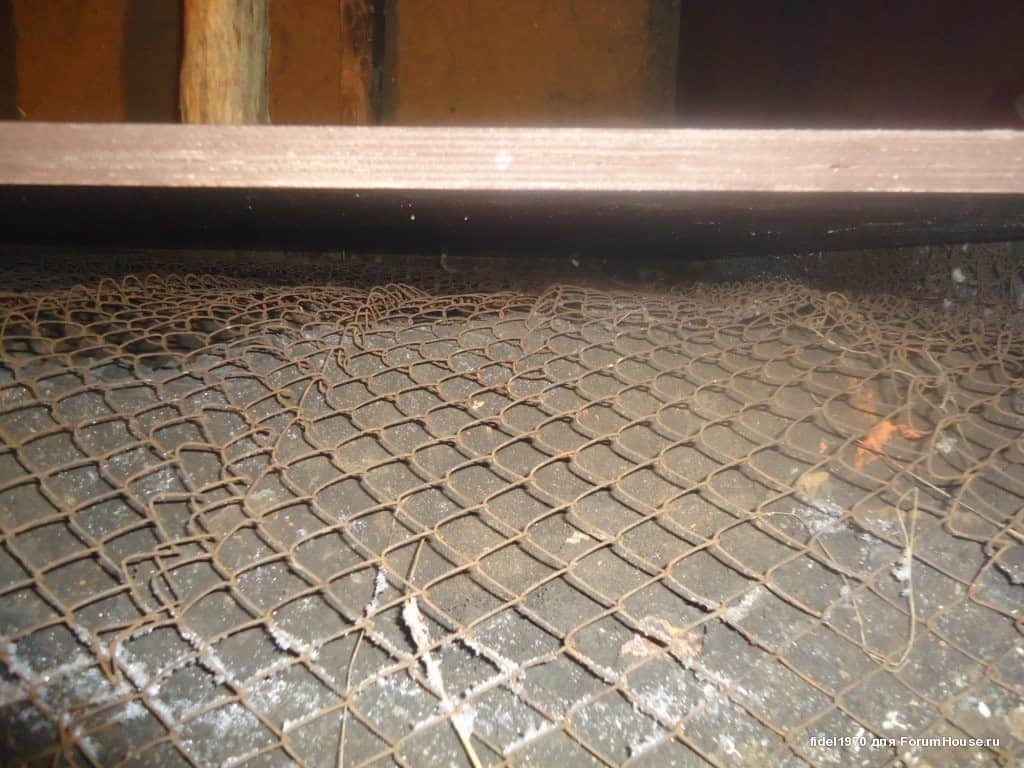

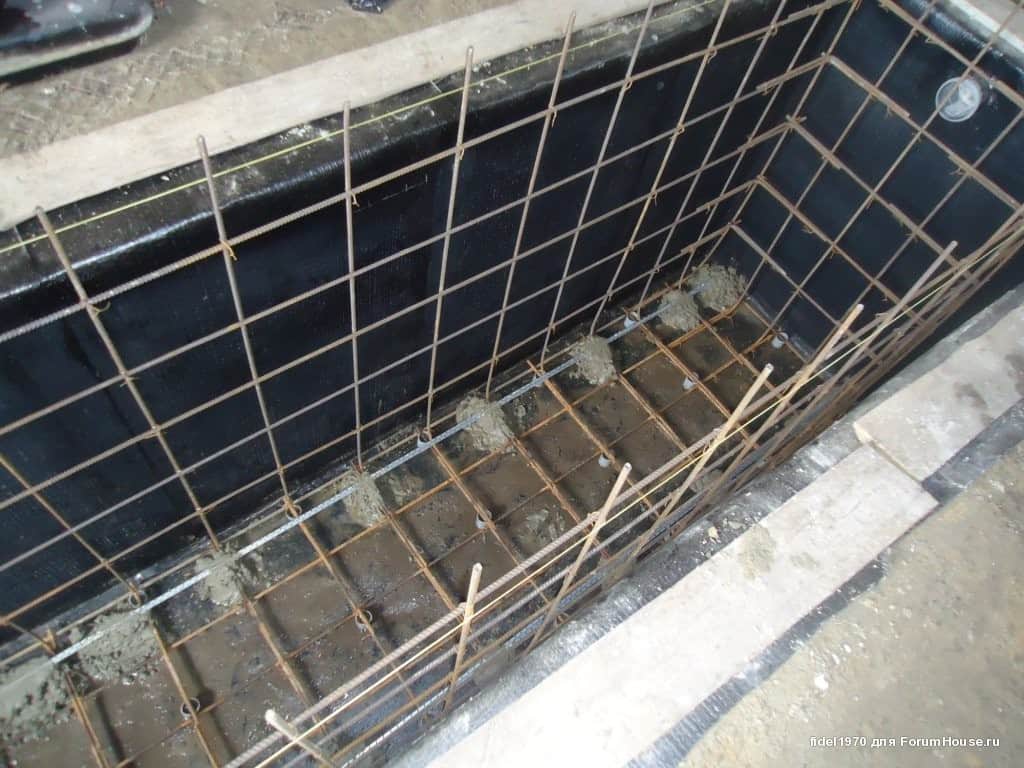

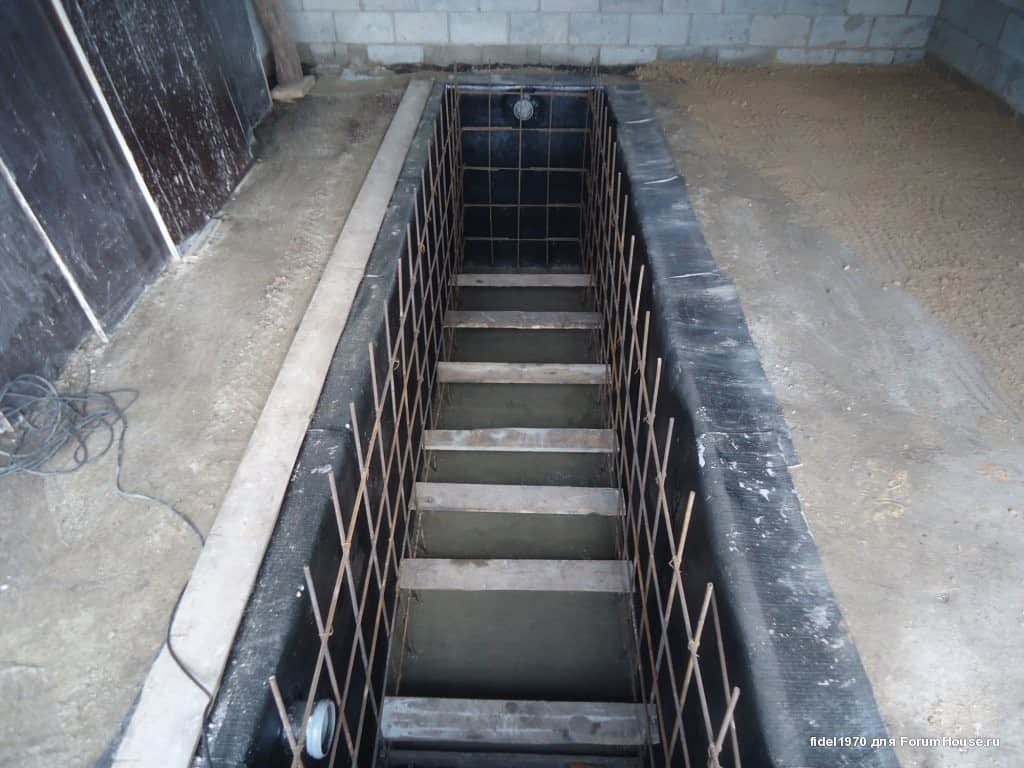

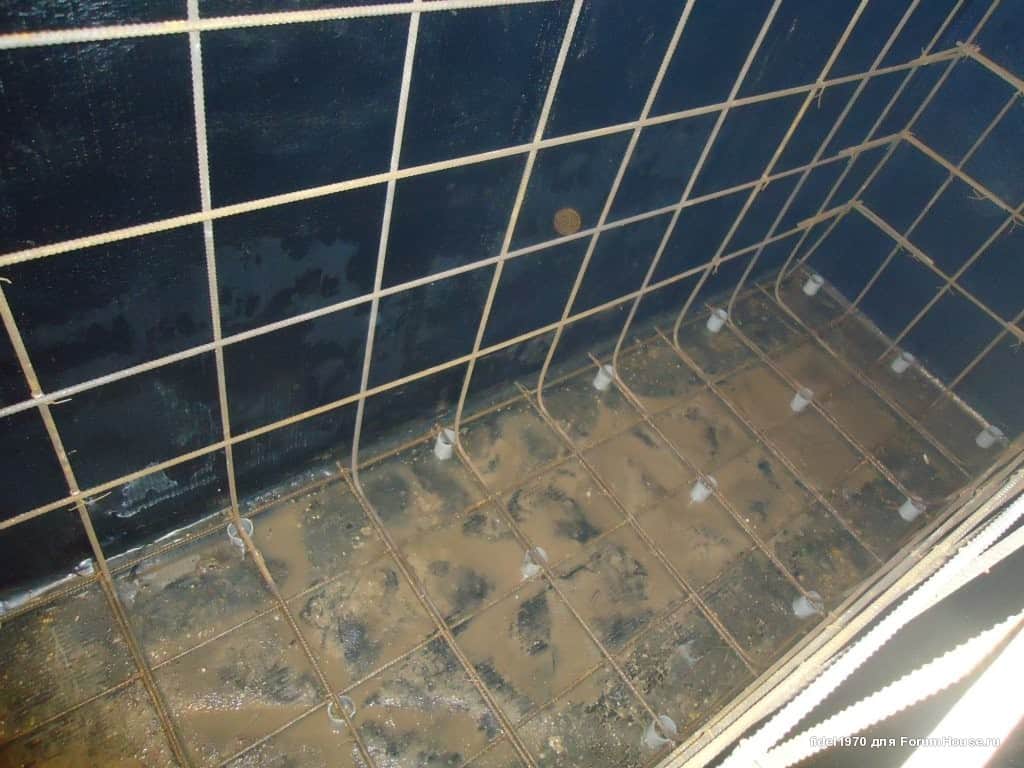

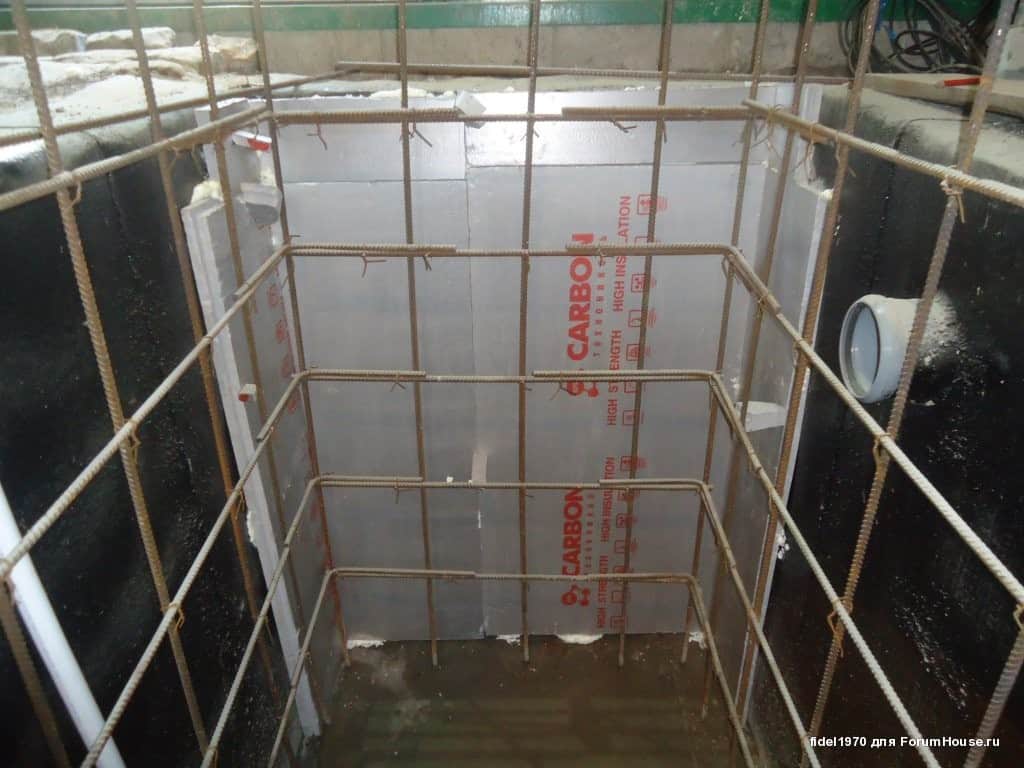

Далее выполняется установка металлической сетки для изготовления главного бетонного слоя стен и пола.

Prev
1of1
Next

Prev
1of1
Next

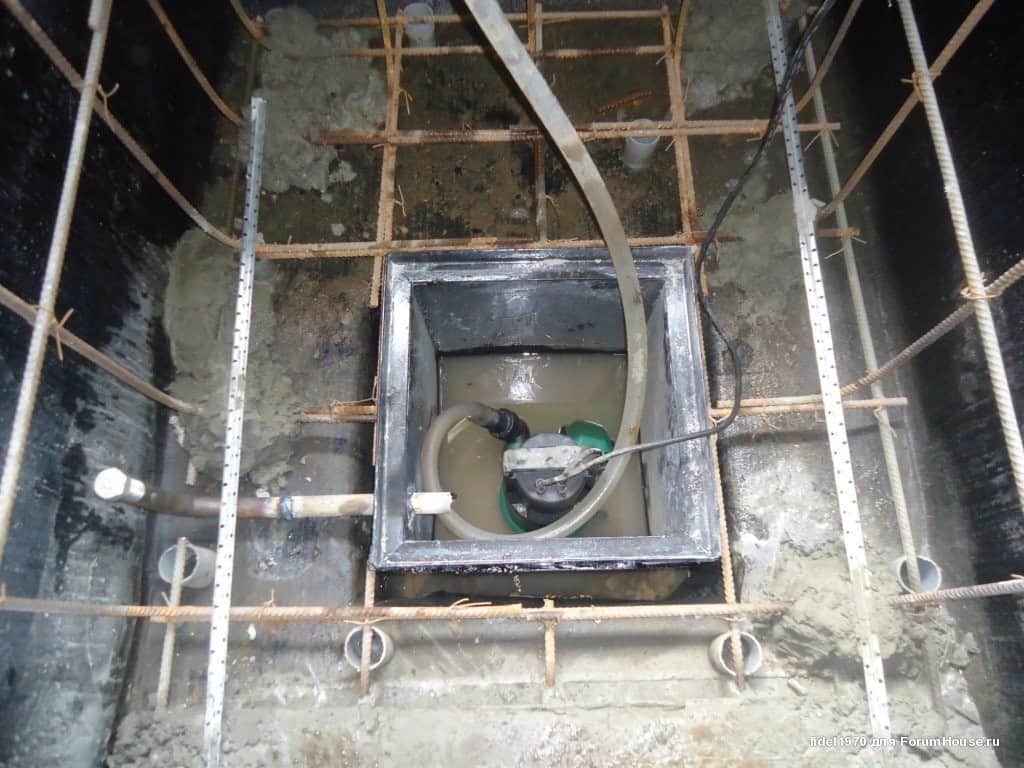

Предварительно в приямок выполняется установка специального металлического короба. В нём было сделано отверстие на дне и установлен клапан для контроля давления грунтовых вод. Приямок был выполнен с системой оттока воды через трубу. Отверстие внизу соединяется трубой с металлической трубкой в стене приямка и дальше по пластиковой трубе выводится наружу.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

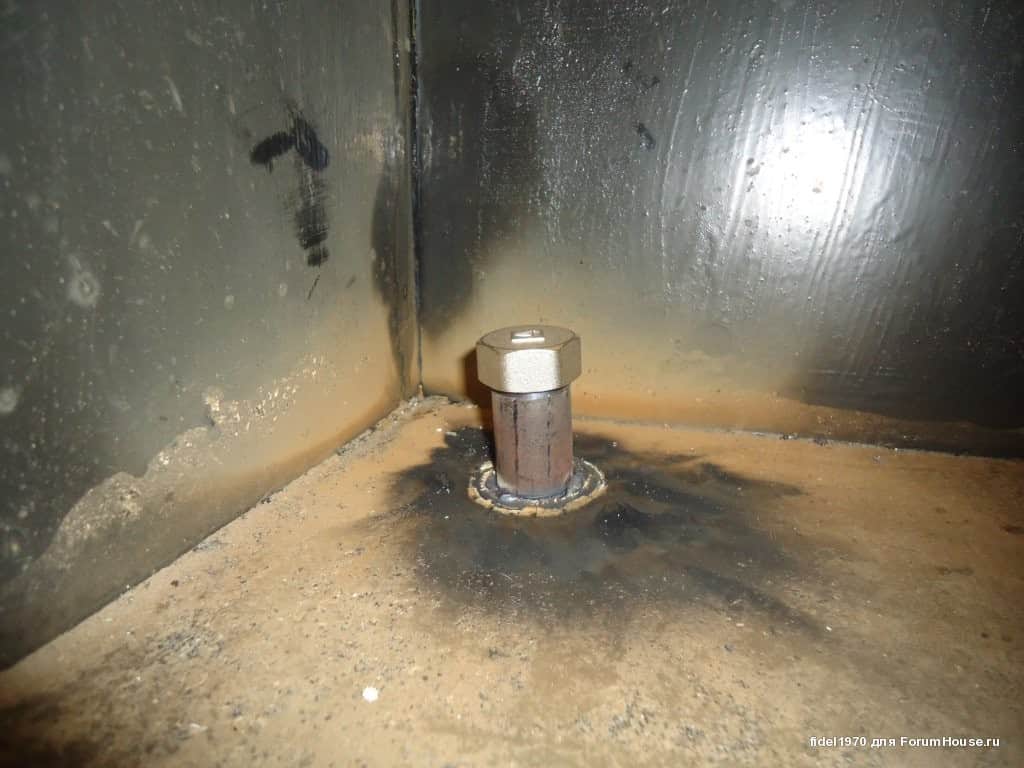

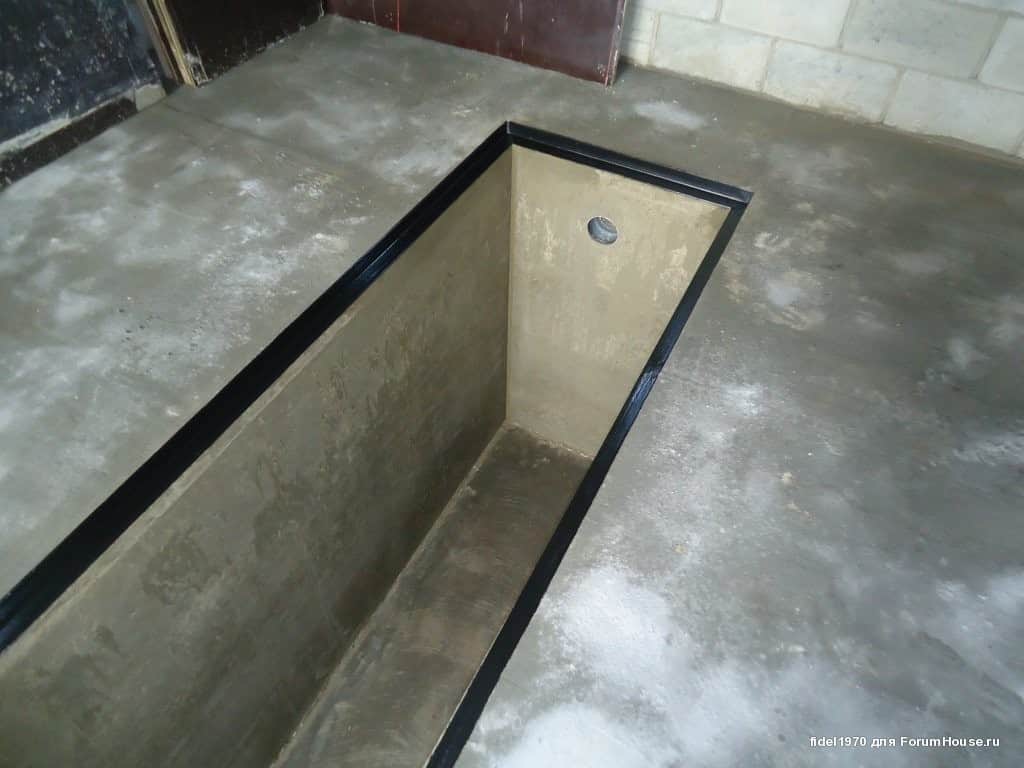

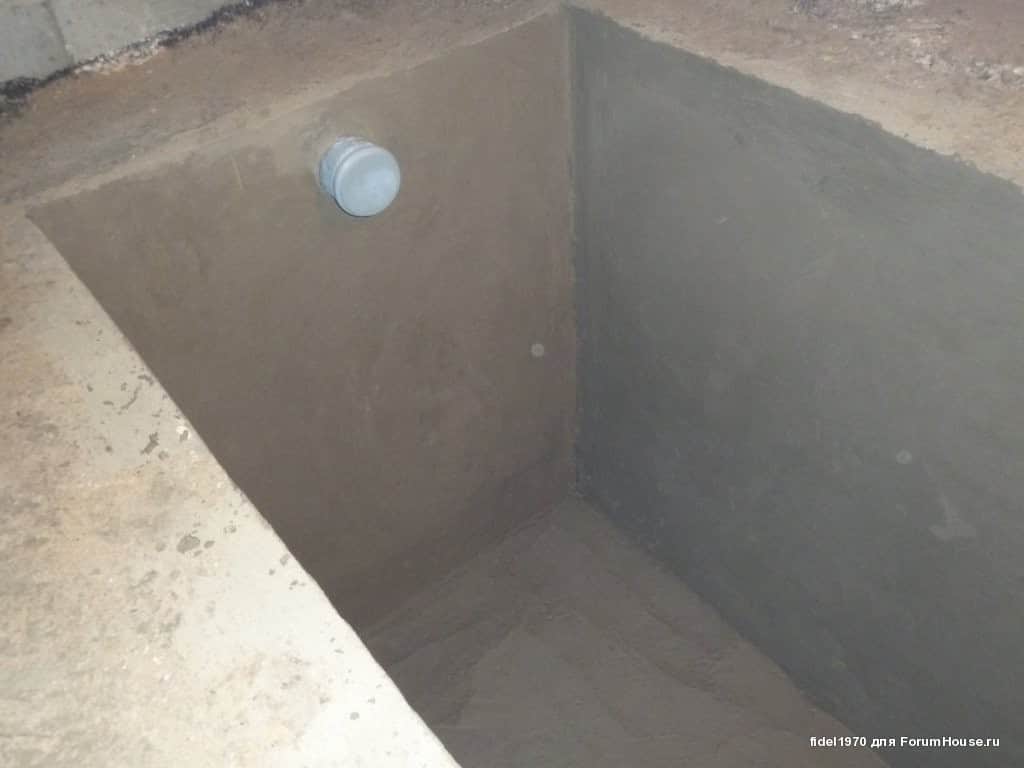

В стену впаяна труба, которая будет собирать жидкость, накопленную в бетоне и сливать на дно приямка.

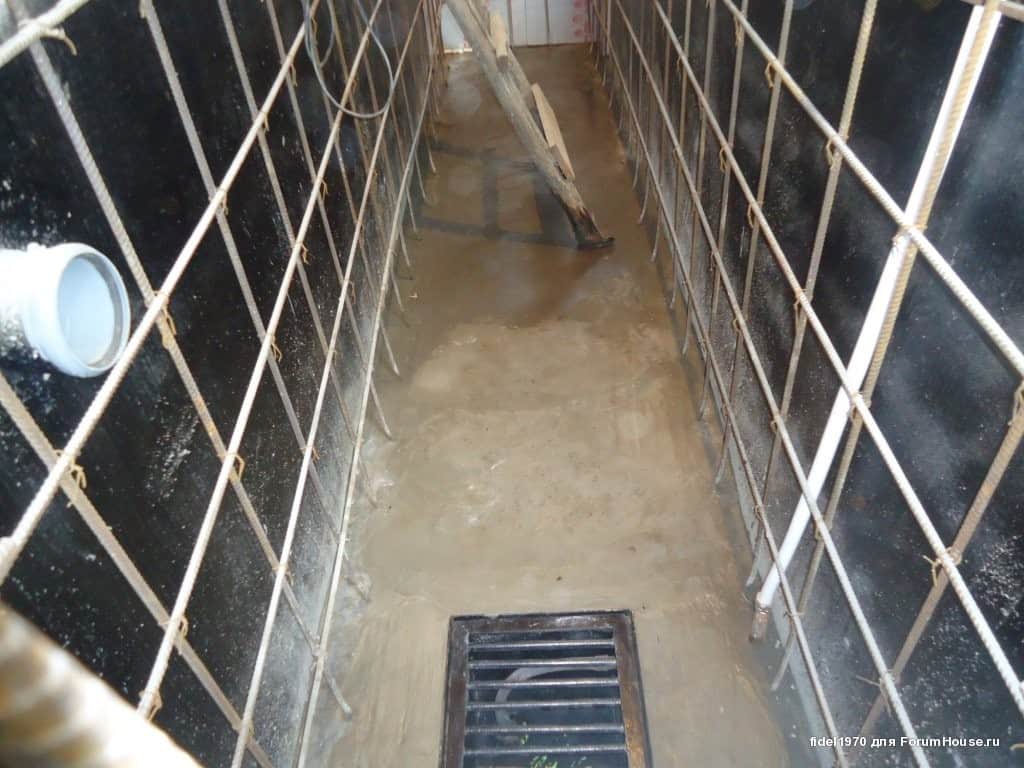

Далее заливается бетонный пол по маякам и выполняется утепление стен от промерзания.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

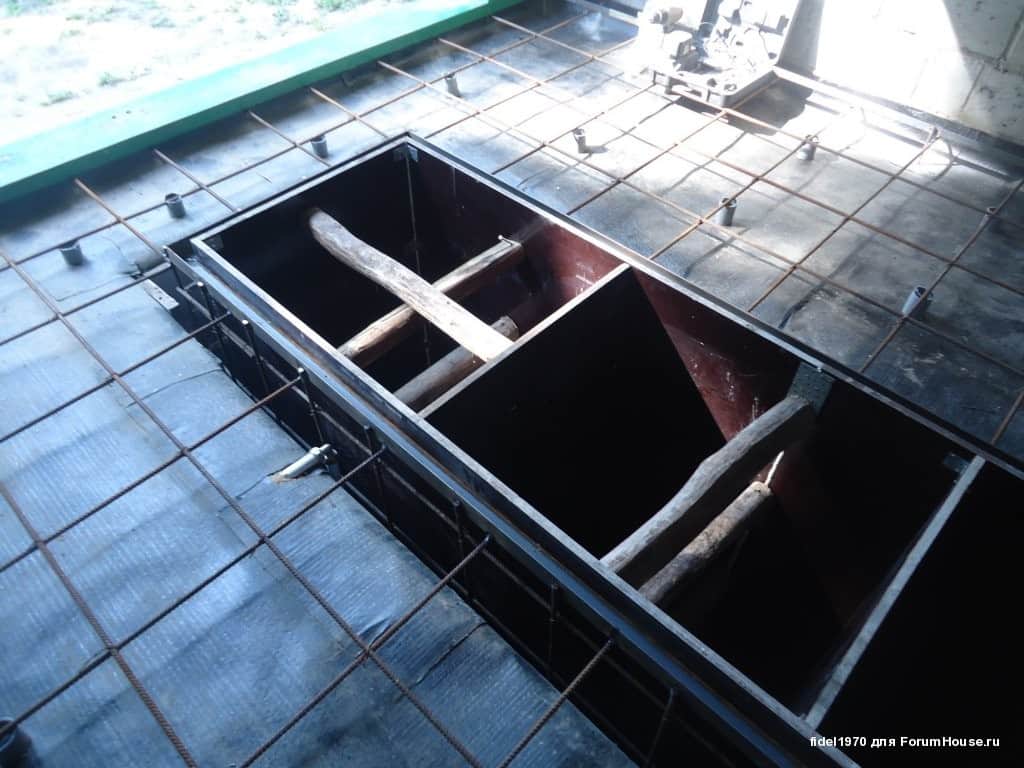

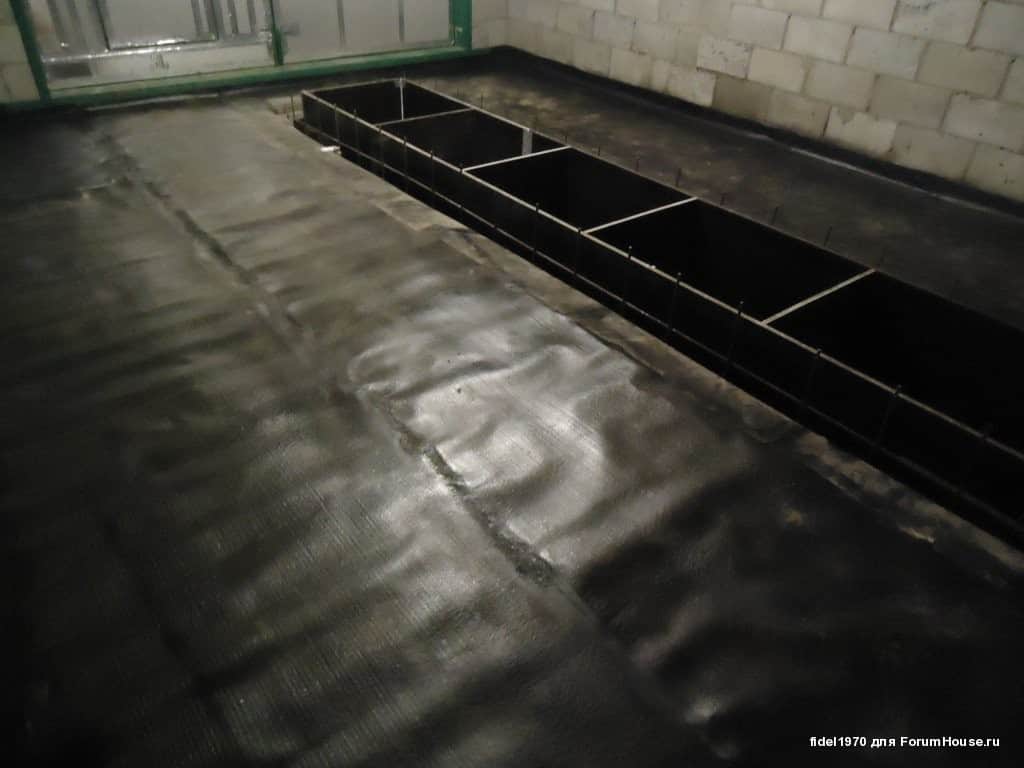

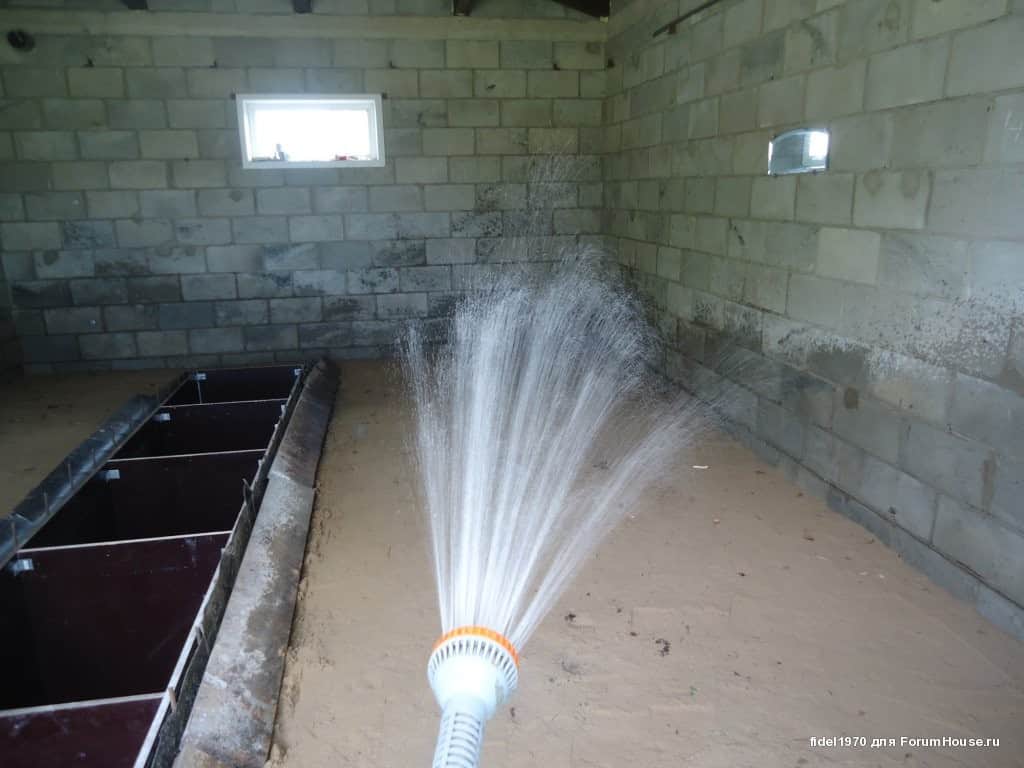

После установки опалубки ямы, поверхность пола в гараже засыпается песком, который проливается и утрамбовывается. Далее изготавливается гидроизоляция и армирование пола всего гаража, и наступает очередь заливки бетоном стен ямы и стяжки пола в гараже. По периметру опалубки устанавливается металлический уголок, который затем станет опорной поверхностью по углам ямы.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Бетонная смесь замешивается в пропорциях 1:4:8 — на одну часть цемента М-500 взяли 4 части песка и 8 частей щебня фракции до 20 мм.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

На заливку стен ямы ушло 24 мешка цемента, весом по 40 кг каждый. Общий объём раствора составил 3.3 м³, и на выполнение данной задачи с помощником был потрачен целый рабочий день. Ещё один день потребовался для изготовления бетонной стяжки пола в гараже.

Prev
1of1
Next

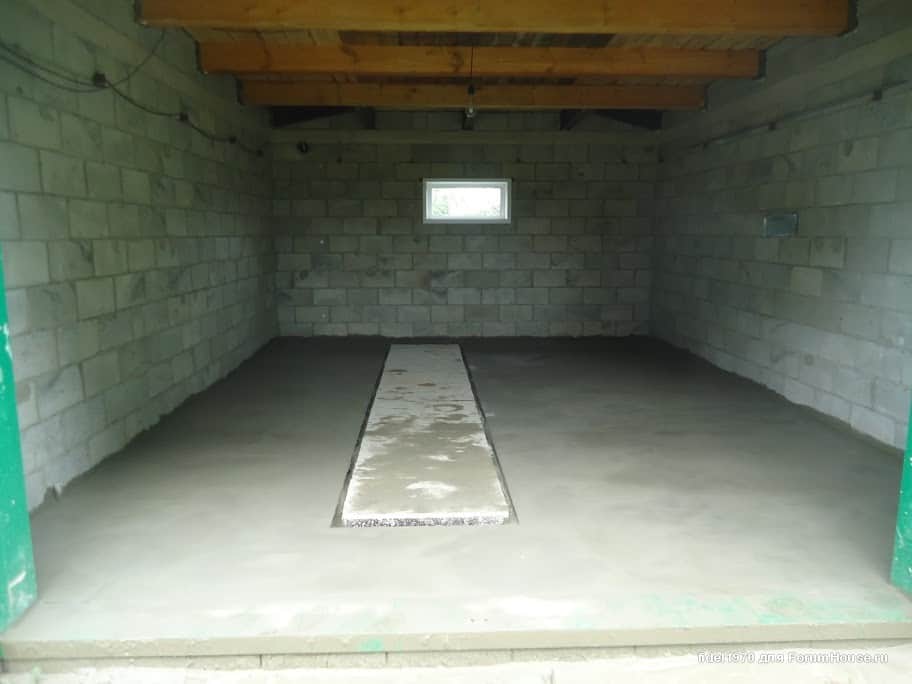

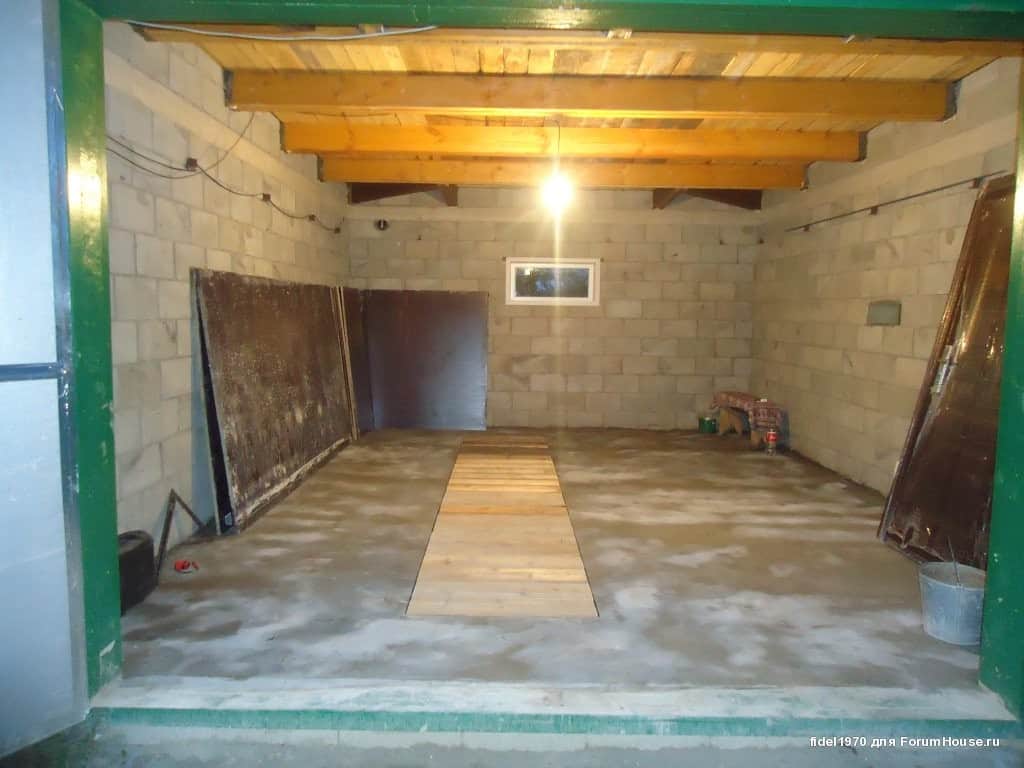

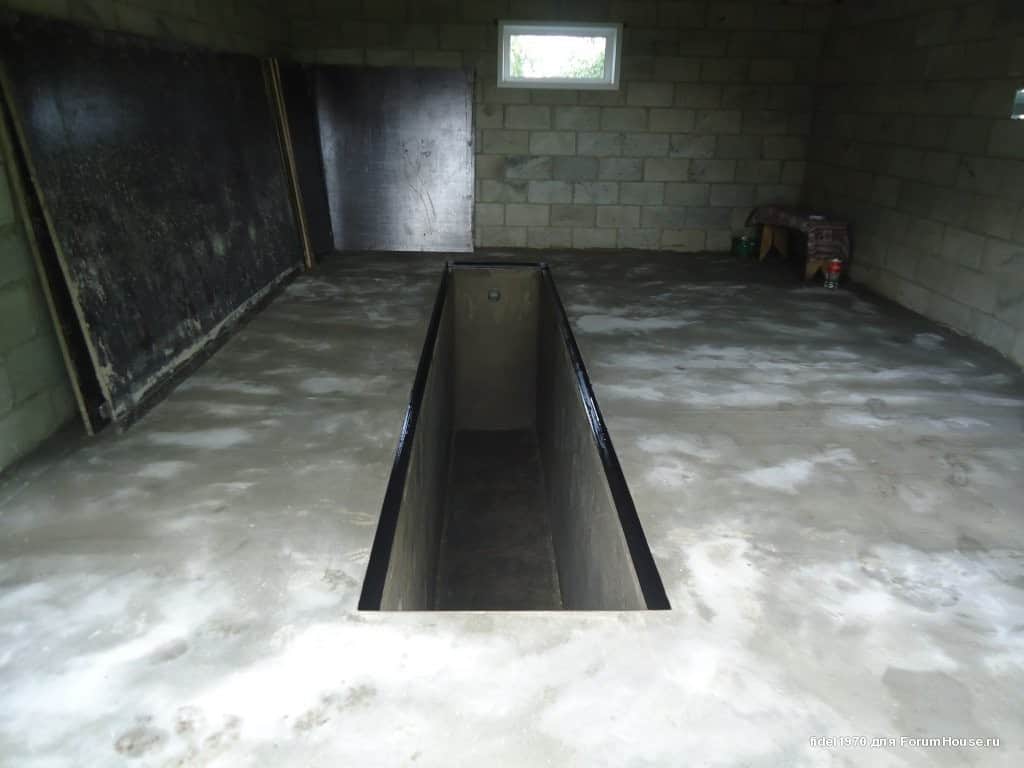

Завершающий этап — настил деревянного покрытия на металлические уголки по периметру верха стен ямы. Для него лучше взять доску потолще, например 50 мм: и прочность будет обеспечена и долговечность такого настила гарантируется.

Как правильно залить пол бетоном в гараже

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы

Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Подготовительные работы

Любая серьёзная строительная работа начинается с проекта. Причём проект нужен не для проформы, а для себя. В нём продумывается всё, от общего вида до мельчайших деталей. В том числе создаётся технологическая карта, в которой расписывается последовательность и содержание технологических операций.

ФОТО: vdomishke.ruСмотровая яма

Определение размеров

Размеры ямы определяются размерами автомобиля и гаража. Смотровая яма должна обеспечивать безопасность работающего, удобство при работе и лёгкость обслуживания автомобиля. Ширина траншеи должна быть такой, чтобы машина случайно туда не упала, но в то же время чтобы работнику там не было тесно. Это примерно на 40 см уже колеи колёс.

Глубина траншеи обычно делается 1,8 метра. Если работник невысокого роста, ему можно сделать подставку.

Длину траншеи рекомендуется делать примерно на 1,5 метра длиннее машины. Слишком глубокая и слишком длинная яма потребует больше финансовых вложений. Итого, обычно яма для легковушки имеет размеры 1,8 х 0,8 х 5 м. Толщина стен примерно 150 мм.

Разметка и рытьё котлована

Перед принятием решения о строительстве смотровой ямы следует разобраться с уровнем грунтовых вод (УГВ) на том месте, где запланирована яма. Если УГВ меньше 2 метров, яму строить нереально – её будет регулярно заливать водой. В этом случае придётся устанавливать металлический или пластмассовый кессон, но это дорогое удовольствие. Если УГВ более 3 метров, можно смело начинать строить яму.

В гараже на полу надо сделать разметку будущей траншеи. Ось ямы обычно совпадает с осью въезда машины в гараж. Причём размеры траншеи должны быть больше готовой ямы с учётом опалубки, стенок, подсыпок, гидроизоляции и др.

От характеристик грунта зависит трудоёмкость процесса выкапывания котлована. В случае глинистого грунта копать котлован можно с вертикальными стенами. Но если грунт песчаный, стены при копании всё время будут осыпаться. Придётся эту осыпь убирать, сохранять, а после создания стен и уборки опалубки засыпать её обратно в свободное пространство.

Если сам гараж ещё не построен, котлован легко может выкопать экскаватор. А если яма строится в уже существующем гараже, то копать придётся руками.

ФОТО: kamchat.infoКотлован копает экскаватор

План и типоразмеры смотровой ямы

Есть ситуации, когда выстраивают яму для ремонта автомобиля в гаражном помещении:

• в только возведенном гаражном помещении;
• на объекте, который уже в эксплуатации.

Не монолит наиболее простой, выкапывают землю под размеры намеченного приоритетного дополнения для гаражного помещения. Для этого нужно заказать экскаваторщика, тем самым ускорив сам процесс и избавив себя от земельных мероприятий. Обе ситуации бывают часто, так что домашним строителям будет интересно узнать, как правильно работать.

Рекомендации по параметрам:

1. Во главе размеров лежит автобаза, а точнее, интервал между шинами автотранспортного средства, как по ширине, так и по длине. Есть и минимум, который обычно и берут за базу. Это 800-850 мм по ширине.
2. Относительно длины, то к размеру авто прибавляют 100 см. Для комфорта применения гаража с ямой многие не останавливаются на этой длине, предпочитая 600 см.
3. Глубина тоже имеет значение. Рост автовладельца и должен стать этим габаритом. При этом человек должен руками доставать до любой запчасти, узла легкового авто или грузовика. Однако профессионалы рекомендуют делать глубину 200 см. И если даже рост автовладельца невысокий, то можно на дно всегда ставить подставку или подстил. Правда, это реализовать на деле реально не всегда.

На заметку! Как глубоко копать, зависит от того, где пролегают грунтовые воды. Если они близко, например, 120-150 см, то с яму для гаража обустроить не получится.

Теперь о строительных размерах сооружения. Котлован под яму копают большего размера, потому что, конструкцию нужно еще благоустроить. А для этого на напольную поверхность уложить подушку с изоляцией и сделать стяжку. Стенки собирают из блочного материала или делают кирпичными. Заливают монолитом в опалубку.

Для всех этих стройматериалов требуется место, не принимая во внимание размер смотровой ямы. Поэтому котлован копают шириной, которая равна ширине смотрового сооружения, плюс толщина стенок, и прибавляют 300 мм. Длину рассчитывают по такому же принципу

Глубина – это высота подушки, толщина стяжки и изоляционного слоя, к которым плюсуют 180-200 см

Длину рассчитывают по такому же принципу. Глубина – это высота подушки, толщина стяжки и изоляционного слоя, к которым плюсуют 180-200 см.

Как самостоятельно соорудить яму в гараже

Перед тем, как сделать смотровую яму в гараже своими руками, необходимо произвести несколько расчетов и измерений.

Планирование размещения

На самом начальном этапе желательно будет выяснить, насколько глубоко залегают подземные воды. Обустройство смотровой ямы в гараже обязывает наличие глубины грунтовых вод как минимум на 2,5 метра вглубь. Если на выбранном под гараж участке воды расположены выше, то от задуманной затеи лучше отказаться. Если нет желания вызывать специальные службы для замера глубины вод, то можно поинтересоваться у соседствующих владельцев гаражей, как у них обстоят дела с ямами.

В зависимости от информации, полученной о подземных водах, необходимо планировать гидроизоляцию смотровой ямы

Некоторые автолюбители отказываются от этого важного этапа, ссылаясь на то, что грунтовые воды находятся слишком глубоко и не подымаются так высоко. Однако геологическая ситуация может поменяться в любой момент. К тому же последнее время поры года устраивают нам такие сюрпризы, когда за один день может выпасть месячная, а то и годовая норма осадков

В таких ситуациях может произойти все, что угодно. Потому игнорировать гидроизоляцию подвального помещения или ямы в гараже глупо

К тому же последнее время поры года устраивают нам такие сюрпризы, когда за один день может выпасть месячная, а то и годовая норма осадков. В таких ситуациях может произойти все, что угодно. Потому игнорировать гидроизоляцию подвального помещения или ямы в гараже глупо.

Гидроизоляция смотровой ямы

Учитывая климатические условия и наличие низкой температуры в зимнее время, яму для гаража можно дополнительно утеплить. Самым оптимальным вариантом для этих целей считается пенопласт. Он не боится влаги и не поддается процессам плесневения или гноения. Утеплять выкопанный котлован необходимо снаружи, то есть слой пенопласта должен располагаться между стеной ямы и земляным комом. От влажной земли пенополистирол необходимо защитить слоем гидроизоляции.

Правильное устройство смотровой ямы в гараже не может обойтись и без вентиляции. Вентиляционная система будет играть очень важную роль для автомобиля, инструментов и вещей, хранящихся в гараже, а также самого автолюбителя. В пользу этого пункта выступают следующие проблемы, которые можно решить с помощью, правильно продуманной и выполненной, вентиляции:

• Образование и задержка влаги в закрытом, холодном помещении (ее излишки пагубно влияют на работу автомобиля и других инструментов);
• Выделение вредных веществ и испарений автомобилем и другими средствами, хранящимися в гараже;
• Отсутствие потока чистого воздуха в зимнее время при закрытых воротах.

Вентиляционная система в самодельной яме может быть выполнена по двум схемам:

• Общая вентиляция;
• Автономная вентиляция.

Общая вентиляция подразумевает наличие двух труб, имеющих выход из гаража на улицу. Одна из труб транспортирует свежий воздух извне и распределяет его по основному помещению и смотровой яме. Для таких манипуляций в трубе имеется тройник с системой вход – выход в гараж – выход в яму. Вторая труба обеспечивает вывод отработанного воздуха наружу из обоих помещений. Ее нижний край располагается в самом верху ямы и забирает оттуда грязный воздух, под потолком гаража находится второе отверстие трубы, куда уходят все «ароматы» его напольной части. Наружу отработанный воздух выбрасывается через верхний край трубы, который на 50см возвышается над уровнем крыши. Вход и выход вентиляционной трубы должны располагаться на противоположных стенах гаража.

Вентиляция смотровой ямы

Автономная вентиляция смотровых ям используется крайне редко. Для ее организации необходимо провести две трубы под стенами гаража или вывести их на крышу. Входная труба должна располагаться внизу ямы, а выходная — в ее верхней части. Наружный край входной трубы нужно расположить на уровне 50 см над землей и защитить специальной решеткой. Уличную часть выходной трубы необходимо поднять на 2-2,5 м над землей и прикрыть металлическим наконечником в форме зонтика. Такое приспособление защитит трубу от проникновения в нее дополнительной влаги и грязи.

Обязательным условием обустройства качественной вентиляции является проверка ее на завершающих этапах. Для того чтобы протестировать вентиляционную систему, достаточно поднести к ее выходному отверстию зажженную спичку, свечу или зажигалку. Пламя огня при этом должно податься вовнутрь трубы, как будто бы его туда засасывает. Если же поднести огонек к входному отверстию, то на пламя должен подуть поток воздуха — возможно огонь даже потухнет.

Как и чем закрыть смотровую яму

Крышка из досок, скрепленных вместе

При обустройстве котлована необходимо продумать, чем закрыть яму в гараже на время, пока она не используется. Еще до обустройства стеновых конструкций (кладки блоков или заливки бетона) нужно сделать закладную раму. Ее монтируют на борт, находящийся на одном уровне с полом гаража или несколько выше. Сырьем для рамы служит уголок из стали. При изготовлении используются аппарат для сварки и дисковая пила с подходящими для материала насадками.

Габариты рамы подбирают по наружному или внутреннему периметру стенок. Уголок должен располагаться так, как требует плоскость покрышки. Фиксируют ее посредством дюбелей или анкеров. Отверстия для крепежных элементов придется проделывать заранее. Если предполагается закрывать яму приготовленным полотном, рамку разворачивают углом книзу. Чтобы она не заржавела, перед установкой ее шлифуют наждачной бумагой, грунтуют и окрашивают.

Крышку, которой будет закрываться яма, можно сделать из разных материалов. Распространенные варианты – конструкции из металлической рамки с сетчатым полотном и из дерева.

Крышку из обрезных досок можно сделать так:

1. Из брусков с квадратным сечением (со стороной не менее 4 см) выкладываются лаги по габаритам идентичные дистанции между торцевыми стенками.
2. Нарезаются доски. Ширина их подбирается так, чтобы покрышка легла в заранее смонтированную раму. Минимальная толщина – 3,5 см. Излишне толстыми их делать также не следует, иначе полотно будет тяжело поднимать.
3. Перед тем как фиксировать бруски и доски, их пропитывают антисептическим составом и покрывают лаком.

После этого можно скреплять компоненты конструкции друг с другом. Для этого подойдут простые гвозди или саморезы с цинковым покрытием.

Обустройство

Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.

Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.

Гидроизоляция

Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.

Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.

Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.

Утепление

Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.

Подсветка

Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.

Зачем нужна смотровая яма

Чтобы выполнять в гараже ремонтные работы, необходим не только инструмент, но и доступ ко всем узлам автомобиля. Без ямы невозможно добраться до ходовой части, отремонтировать элементы внизу или на днище машины. Она выполняет такие функции:

1. Контроль состояния нижней части машины. Нужно просто взять фонарик – можно досконально проверить состояние днища, элементов тормозной системы, поддона и узлов, располагающихся снизу. Можно обнаружить течи технических жидкостей, если есть проблемы.
2. Диагностика подвески. Из ямы проверить это несложно. Во-первых, можно визуально оценить состояние резиновых уплотнителей, соединений. Во-вторых, потрясти детали, люфт сразу будет виден при его наличии.
3. Ремонт автомобиля. Даже при работе с двигателем многие узлы гораздо удобнее снимать и ставить снизу. Работы очень сильно упрощаются и ускоряются.
4. Замена выхлопной системы. Эту работу вообще невозможно сделать без ямы, так как элементы тяжелые, чаще всего соединения откручиваются плохо. Кроме того, снизу можно обнаружить повреждения в глушителе на ранних этапах и заделать их.
5. Сварочные работы. Если нужно заделать дырки в днище, то сделать это можно только из ямы. Также можно проводить антикоррозионную обработку, чтобы защитить поверхность от ржавчины.

Важно!Яма должна быть удобной, чтобы из нее можно было нормально проводить ремонтные работы. Если в ней мало места, то процесс сильно усложнится.. Из ямы можно проводить любые ремонтные работы

Но, чтобы было удобно, рекомендуется предусмотреть освещение внутри или хотя бы розетку. Тогда не придется постоянно таскать переноску с удлинителем

Из ямы можно проводить любые ремонтные работы. Но, чтобы было удобно, рекомендуется предусмотреть освещение внутри или хотя бы розетку. Тогда не придется постоянно таскать переноску с удлинителем.
