Размер ворот для гаража

Требования к гаражным воротам

СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.

Размеры будут зависеть от вида конструкций:

Чертеж с шириной изделия для гаража

Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.

Это оптимальные габариты воротных створок. Такого стандарта придерживаются многие компании, к примеру, Doorhan (Дорхан), Hormann, Алютех.

Эскиз с размерами гаражных створок

Расчет для нескольких автомобилей

В некоторых случаях требуется паркинг для нескольких автомобилей. Если необходимы гаражные ворота двум транспортным средствам, то размеры в этом случае высчитываются так:

Определяется ширина двух авто с расстоянием, которое требуется для открытых дверей между автомобилями и около стенок гаража

Во время определения высоты берется во внимание рост хозяина гаража плюс 25–35 см. Как правило, верхняя дверная планка расположена на уровне 2,3 м

Вопрос-ответ

Как определить нужный уровень высоты порога?

Рекомендуется устанавливать резиновый порог, благодаря ему в зимнее и осеннее время можно избежать подтопления помещения. Вместе с тем такая мера снижает вероятность быстрого остывания помещения. Существуют стандартные резиновые изделия, которые отличаются небольшой высотой, этого будет достаточно, чтобы заменить истрепавшийся уплотнитель в нижней части секционных ворот. Задача порога – отталкивать воду, не позволять листьям и сору проникать внутрь помещения.

Сколько в среднем должны весить ворота?

Вес конструкции отличается в зависимости от комплектующих. Производители предоставляют информацию по единице площади. Так, 1 м2 панели толщиной 45 мм весит 15 кг. Зная площадь ворот, можно получить более точный ответ об их массе.

Чем смазывать ворота в зимний период?

Рекомендуется использовать средство WD-40. Благодаря ему снижается риск образования коррозии на металлических частях конструкции. Находят такой состав в хозяйственных, строительных магазинах, цена сравнительно невелика. Но специалисты рекомендуют смазывать секционные, рулонные ворота еще и специальными составами. Они разрабатывались с учетом особенностей материалов таких изделий.

Секционные ворота зимой, под снегом

Как правильно подобрать подходящий тип ворот для своего гаража?

Оценивают общие характеристики, вид изделия, его конструкцию, способ открывания. Рассчитывают площадь, которая будет занята при открывании щита, но в случае с секционными и рулонными воротами, наоборот, экономится много пространства. Учитывают конфигурацию помещения, размеры проема и потребность в надежных воротах.

Не менее важны и теплоизоляционные свойства: если допустимо делать гараж прохладным, выбирают роллеты, а для сохранения тепла в помещении следует выбрать секционную модель. Такой же выбор делают и жители южных, а также северных регионов. Причем на юге чаще отдают предпочтение роллетам еще и благодаря низкой стоимости – они почти вдвое дешевле.

Как рассчитывать параметры для ворот, если в гараже будет находиться грузовик?

Когда выбираются ворота для грузовых автомобилей, используется базовый принцип расчета параметров: берут за основу габариты транспорта (будь то катер, фура, легковое авто), к ним добавляют некоторый запас. Когда речь идет о грузовиках, следует увеличить пространство по бокам от машины. Лучший вариант рассчитать габариты – добавить 1 м к ширине машины

Однако важно оценить качество въезда, может понадобиться дополнительное увеличение ворот. Длина меняется существенно, т

к. часто требуется больше места для ремонта в будущем.

Бывают ли стандартные размеры гаражных ворот?

Не существует единого документа, который бы определял габариты проема гаража для машин разных марок, но есть международные и европейские стандарты, позволяющие определить вероятную нагрузку ветра на полотно, оценить безопасность конструкции, чтобы повысить надежность ворот. Некоторые производители используют стандартную размерную сетку, например, Дорхан. Можно приобрести модели шириной от 2,5 до 3,35 м и высотой 2,015 до 2,64 м.

Секционные ворота стандартного размера

Влияет ли способ управления воротами на размеры проема и помещения?

Габариты автоматического узла невелики. К тому же конструкции секционных и роллетных ворот предполагают монтаж привода в таком месте, где он не будет способствовать увеличению габаритов изделия. Располагается автоматика под потолком или внутри короба (зависит от модели), а значит, не будет мешать эксплуатации.

Стандарты секционных ворот «АЛЮТЕХ»

Ширина сэндвич-панелей составляет 40 и 45 мм. Остальные размеры могут меняться в пределах 1,75-6,0 м. Есть возможность сделать заказ по индивидуальным рисункам и своим требованиям. Нужно только рассчитать размеры, учитывая параметры въезда и габариты машины.

Зависят ли габариты ворот от установки автоматики и фотоэлементов?

Наличие дополнительных элементов конструкции влияет на параметры изделия не всегда. Узел автоматики остается внутри короба роллет, а у секционных моделей – под потолком. При этом высота ворот в гараже не меняется. Также и ширина остается прежней. Фотоэлементы – компактные детали (толщиной не более 15 мм), которые заложены в базовый комплект ворот, но устанавливаются внутри проема, что не мешает полотну, расположенному внутри помещения.

Виды ворот и их стандартные размеры

Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.

Рулонные подъёмные

Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.

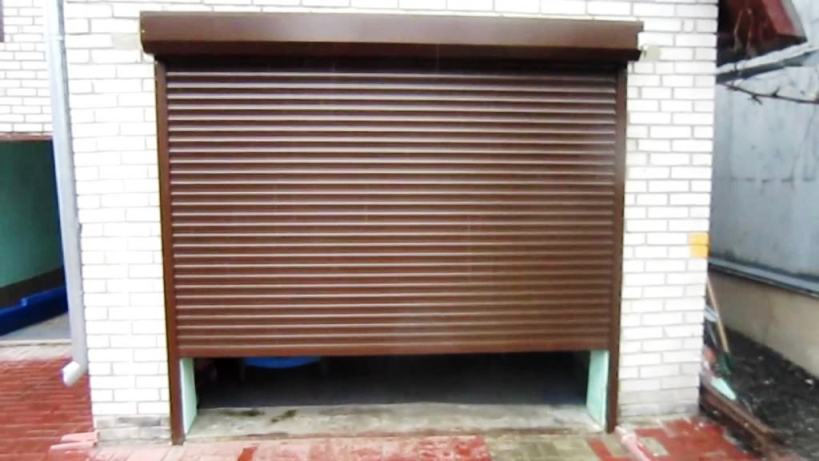

Рулонные воротаИсточник rollettpro.com

Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство

Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см. Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно

Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.

Классические распашные

Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.

Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении

Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см

Распашной въездИсточник alumdevelop.ru

Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность

При окончательном выборе важно учитывать дополнительное место для створок

Откатные ворота

Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.

Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гаражИсточник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Параметры рулонных гаражных ворот

Сразу же стоит запомнить важный момент. Если вы выбираете именно рулонные ворота, вам надо обязательно учитывать особенности модели. Полотно скручивается в блок, а для этого блока должно быть достаточно места. Заранее измерьте высоту рулона. Затем полученный показатель нужно прибавить к размеру притолки или проема. Это уже зависит от того, в каком месте будет располагаться рулонный блок.

Для монтажа отечественных рулонных гаражных ворот понадобится притолка около 10-ти см и боковые простенки 12 см. Стандартные параметры следующие. Максимальная ширина ворот составляет 3 метра, а минимальная – 2 метра. Высота может быть максимум 2,7 метра, а минимум – 1,8 метров. Но мы уже отмечали, что 1,8 метра для высоты ворот – это слишком мало.

На рынке представлены фирменные белорусские гаражные ворота. У них максимальная ширина равна 6-ти метрам, а минимальная составляет 2,8 метра. Для двух легковых автомобилей отлично подойдут рулонные ворота с максимальной шириной. Высота минимум 2,25 метра, а максимум – 3 метра.

Оптимальные размеры гаража на 1 машину

Существует ряд стандартных требований к размерам гаража, которые были установлены московским научно-исследовательским институтом «ЦНИИпромзданий» и опубликованы в специальном пособии под названием «Гаражи-стоянки для легковых автомобилей, принадлежащих гражданам». При создании пособия научными сотрудниками были использованы более 30 различных нормативных документов. В этой статье будет рассмотрено решение задачи, как подобрать оптимальные размеры гаража, с учётом всех рекомендаций названного выше пособия.

Как выбрать ширину и длину?

Оптимальный размер гаража — это, в первую очередь, ширина и длина строения, выбранная исходя из размеров конкретной машины, которая будет ставиться в такой гараж. Проведенные исследования показывают, что стандартные минимальные расстояния от внутренней поверхности стен строения до автомобиля, установленного в гараже, не должны быть меньше 50 см с каждой стороны.

Таким образом можно сказать, что минимальная ширина гаража — это ширина машины плюс 1 метр (по 0.5 метра слева и справа), а минимальная длина гаража — это длина авто плюс 1 метр (по полметра спереди и сзади кузова). Габариты частных легковых автомобилей условно разделены на три группы: малые, средние и джипи. Каждый тип кузова имеет свои параметры, и для усредненных значений каждой группы была создана специальная таблица минимальных размеров гаражей.

Очевидно, что постройку с минимальными размерами никак нельзя назвать оптимальной, так как кроме автомобиля в гараже, как правило, размещаются ещё какие-то инструменты или бытовые вещи. Для всего этого следует предусмотреть специальные стеллажи или полки. Если гараж планируется использовать как рабочее помещение с возможностью выполнения ремонтных работ или просто как мастерскую, тогда скорее всего понадобится установить стол, который займет не менее 0,5 метра от стены.

Для того, чтобы с расчетом на перспективу построить гараж оптимальных габаритов, следует добавить по полметра у каждой из стен к минимальным размерам, определенным с учётом указанных выше норм. Эти расстояния пригодятся для установки рабочего стола и другой мебели, в которой будет храниться инструмент и строительные материалы либо запас топлива и сменная сезонная резина.

Какая высота гаража будет лучше?

Высота гаража имеет два важных показателя — это высота от пола до верхней грани коробки гаражных ворот и высота потолков. Что касается гаражных ворот, то подробно про их оптимальные габариты можно почитать здесь, а если коротко, то нормативный отступ рассчитывается от верха крыши автомобиля, для которого строится гараж. Этот показатель составляет 20 см.

Выбирая высоту потолков, нужно отталкиваться от роста наиболее высокого человека в семье из тех, кто будет пользоваться гаражом. Комфортное нахождение в любом помещении требует расстояния до потолков не менее 40 см над головой. При этом, если семейное авто имеет высоту 2 метра, то только коробка ворот будет 2,2 метра, и потолки в этом случае изготавливаются минимум на 10-20 см выше.

Грамотное проектирование с учётом перспективы

В перспективе существует вероятность, что будет куплен автомобиль больших габаритов, чем есть сейчас. Поэтому лучше всего при расчетах отталкиваться от минимальных табличных данных для группы автомобилей «Джипы». Гараж строится с расчётом на долгие годы эксплуатации, поэтому здесь не лишним станет планирование всех расстояний с хорошим запасом.

Внимательно следите за тем, чтобы также правильно учесть толщину стен будущей постройки. Все указанные стандартные размеры — это расстояния от внутреннего отделочного слоя постройки. Так что заранее планируйте, какой толщины будут стены, потребуется ли утепление и какая толщина будет у финишного внутреннего слоя.

Помните также, что гараж может стать не только местом хранения автомобиля, но и постройкой с дополнительными техническими помещениями. На схеме выше можно видеть пример того, как выглядит специально спроектированный гараж с несколькими подсобными помещениями для удобного хранения вещей, которым нет места в доме.

Гаражные ворота: размеры, ГОСТ и нормативы

Специальной документации, определяющей габариты ворот разного назначения, включая гаражные, не существует. Это обусловлено тем, что произведено большое количество самых разных автомобилей, которые отличаются параметрами, включая размеры. Точно так же и автоматические ворота – на рынке они представлены многочисленными разновидностями с совершенно разными особенностями. Стандартизовать эти изделия сложно, поэтому общепринятой схемой определения параметров является самостоятельный расчет на основе имеющихся данных, условий эксплуатации воротного полотна.

Гаражный кооператив с секционными воротами

Производители используют сопутствующие нормативные акты, которые облегчают задачу разработки подобных конструкций. В результате получают изделия, которые удовлетворяют всем требованиям. Причем основные характеристики (размеры) определяются на основе многолетних наблюдений, опыта большого количества людей и простых логичных расчетов. Документация, которая может использоваться:

• ГОСТ31174-2017 – определяет основные понятия, конструкцию, условия изготовления ворот, а также дает возможность правильно провести испытания надежности, выполнить монтаж;
• СП 20.13330.2011 – свод правил, позволяющий определить, какими должны быть ворота, которые будут подвергаться воздействию определенной нагрузке, оказываемой ветром;
• Европейский стандарт EN12604 – международный документ, разработанный, согласно европейским требованиям к безопасности конструкций.

Существуют стандартизованные параметры, а также предельно высокий и низкий порог диапазона допустимых значений высоты, а также ширины проема:

стандарт: при строительстве гаража учитывают основные размеры, базовым критерием, который принимают во внимание, является ширина авто – от 1,8 до 2,2 м, но нельзя делать ворота впритык, следует предусмотреть запас – от 30 см по каждой из сторон машины, что касается высоты, то следует делать гаражное полотно в пределах 2,3-2,6 м;

минимальный размер: значение параметра определяется индивидуально, все зависит от ширины авто, для наиболее компактных машин устанавливают гаражи с автоматическими воротами 2 м, а их высота составляет не менее 1,8 м, при этом учитывают и собственное самочувствие при работе в помещении – будет ли комфортно с низкими потолками;

максимальный: ограничений при расчете предельных значений параметров ворот до сих пор нет, владелец решает самостоятельно, руководствуясь своими возможностями, но чаще используется вариант высотой 3,08 м и длина 6 м.

Как подобрать размер ворот для гаража

Необходимо учитывать множество аспектов. Так, на выбор размеров влияет, во многом, тип заезда в гараж. При наличии прямого заезда, размеры могут быть уменьшены. Если заезд неудобный или имеет крутой угол, то ворота должны быть увеличены по ширине.

Кроме того, проектируя гаражный проем, необходимо учитывать тип ворот:

• Распашные изготавливаются по ГОСТу с размерами от 3 до 6 по ширине и 2,5 м по высоте;
• Подъемные механизмы могут иметь максимум 6 м в ширину;
• Минимальная высота вида с подъемно-поворотным механизмом составляет 220 см;
• Подъемно-секционные модели могут изготавливаться лишь с высотой до 308 см;
• Рулонные могут изготавливаться с высотой до 8 м и шириной до 11 м.

Не стоит забывать и про производителей. Каждый изготовитель, сегодня, представляет свой размерный ряд. Если вы планируете приобретать готовые изделия, то лучше будет промониторить рынок на предмет наиболее популярных типовых размеров ворот.

Удобный и надежный гараж – это мечта любого автовладельца. Одним из важнейших этапов, при строительстве гаража, является оборудование проема под въездные ворота и непосредственно выбор въездных конструкций. При этом, важнее всего тут – правильно определить размеры конструкции. Ширина и высота ее на сегодня четко стандартизирована. Тем не менее, допускается строительство порталов с незначительными изменениями, делающими эксплуатацию более удобной. Следуйте представленным выше советам, и стройте удобный гараж с надежными воротами!

Для чего можно увеличить?

Помимо габаритов транспорта, на размер помещения для него влияет наличие различного оборудования и дополнительных помещений. Если вы желаете поставить в гараж подъемник или кран для съема двигателя, то оптимальная высота гаража для легкового автомобиля должна составлять 3,5 м, а для джипа – 4 м.

Длину гаража можно увеличить на 3-4 метра, добавив площадку для ремонта или иных работ, связанных с металлом или деревом, либо пристроив хозяйственное помещение. Если вы считаете себя любителем комфорта, то имеет смысл пристроить комнату для отдыха.

Ее размеры зависят лишь от вашего бюджета и предпочтений – можно сделать как маленькую каморку, так и большое место, где можно посидеть со своими друзьями после успешного ремонта. Не лишним будет оборудовать гараж подвалом и смотровой ямой, но по части габаритов они увеличат лишь глубину, примерно на 1,8-2 метра.

Все приведенные выше размеры не являются обязательными для исполнения, они основаны на накопленном опыте постройки и эксплуатации гаражей. Главный критерий, которому вы должны следовать при планировании – ваш комфорт и комфорт вашей семьи.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

Оптимальные стандарты

Решив построить гараж своими руками, следует руководствоваться действующими нормативами строительства (СНиП), регламентирующими правила застройки участка. Это позволит в дальнейшем избежать неприятностей со стороны контрольных и надзорных органов. Кроме того, необходимо уточнить в местной администрации вопрос о необходимости оформления разрешения на постройку.

Участок под строительство отводится в соответствии с ГОСТом пожарной безопасности, одним из обязательных требований которого является соблюдение расстояния до границы участка и других построек. Так, отдаленность от границы участка должна быть не менее одного метра, а минимальное расстояние до других построек – 6 метров.

При проектировке внутреннего пространства рекомендуется ориентироваться на уже имеющийся автомобиль. Для расчета высоты можно учитывать собственный рост, а также край двери багажника или капота в открытом положении, и добавить полметра «про запас».

Таким образом, расстояние от пола до потолка ориентировочно будет составлять 2,5 метра. Если планируется установка подъемника, то учитываются и его габариты. Ширину строения также рассчитывают, исходя из габаритов автомобиля плюс полуметровый запас для удобства открытия дверей и прохода между стеной и машиной.

Дальнейшая проектировка осуществляется, исходя из планируемого количества парковочных мест и этажности.

На 1 машину

Сегодня существует множество моделей легковых автомобилей, отличающихся как по техническим характеристикам, так и по своим габаритам. При расчете принято брать среднюю длину автомобиля, которая составляет 4,5 метра. Нужно отметить, что запас свободного пространства в данном случае делается больше – около 1 метра (по 0,5 с каждой стороны).

На 2 автомобиля

При планировании будущего помещения учитываются следующие моменты:

• материал – если участок под постройку ограничен, то толстые стены, вкупе с утеплителем, будут скрадывать полезное пространство;
• площадь – необходимо предусмотреть не только отступ от стен, но и свободное расстояние между автомобилями. Оно должно составлять не менее 1,2-1,5 метра, чтобы при открывании двери не задевали друг друга;
• гаражные ворота – их количество зависит от желания хозяина, однако в некоторых случаях целесообразнее монтировать два изделия во избежание теплопотерь;
• дополнительное обустройство – если планируется проведение мелкого ремонта авто собственными силами, то целесообразно предусмотреть пространство под стеллажи, на которых будут размещаться инструменты, запасные части и прочее.

На 3 автомобиля

Здесь требуется четко понимать, как будут располагаться транспортные средства. От этого напрямую зависит размер постройки. Наиболее распространенным является вариант, когда все автомобили выстроены в ряд. Однако такая конструкция занимает слишком большую площадь, что не всегда приемлемо. Рациональнее планировать парковку двух машин параллельно друг другу, а третью – перпендикулярно. Это позволит уменьшить участок под застройку.

2-х этажный гараж

Подобные строения не слишком распространены в нашей стране, тогда как это неплохая возможность заполучить дополнительное помещение, которое можно использовать, как хозяйственное или жилое.

В последнем случае это актуально при строительстве гаража на две машины. Если второй этаж планируется под жилое помещение, то необходимо знать, что к нему применяются определенные требования.

Поэтому предварительно составляется проектная документация, в которой учитывается следующая информация:

• вес здания – в зависимости от плотности материалов выбирают тип фундамента;
• планировка;
• габариты помещений первого и второго этажей;
• тип крыши и используемый кровельный материал.

Важно знать, что перед началом строительства требуется провести геодезические исследования грунта на предмет глубины залегания подземных вод и определения типа почвы
