Управление вентиляцией салона нивы шевроле

Что делать, если не работает переключатель печки Нива Шевроле, как исправить

Из воздуховодов дует только прохладный воздух. Поглядел в инете как разобрать панель. Начал разбирать, но что-то не пошло. Снял ручки, подцепил декоративную панель, снял её. Дальше открутил два шурупа, достал лампочки. И всё! Отыскал в инете статью remladavaz. Я не стал заморачиваться. Отвёз в мастерскую и на вахту уехал, а приехал забрал уже в сборе.

Всем спасибо за ответы и советы. Многие возьму на заметку. Сам не отважился разбирать. Как писал уже у нас дождики, а гаража. Ну и если честно страшился, что не соберу назад этот конструктор.

Ездил на Стоимость вопроса: Жаба давит! Оказалось, что в панель попали мелкие стёкла летом перевернулсявот они и заблокировали ход заслонок! Чиатйте также: Теперь можно снять лампы подсветки панели рычагов. Далее разъединяем колодку жгута проводов.

Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы. Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции. Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.

Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он как снять переключатели печки на ниве шевроле, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали. Приобрести подходящие тросики можно практически в любом магазине автозапчастей

При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями

Процесс замены осуществляется следующим образом: Снимите боковую панель нижней части центральной консоли. Она находится под рулём справа от педального узла и закреплена саморезами. В образовавшейся нише вы обнаружите два тросика. Открутите все доступные винты их крепления. В нише под консолью находятся нижние крепления тросиков заслонок Снимите ручки переключателя блока управления печкой. Затем, открутив как снять переключатели печки на ниве шевроле винта, снимите и сам блок.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Возможные поломки

Нередко автовладельцы сталкиваются с неисправностями печки. И если в летний период об этих неполадках можно догадаться по косвенным признакам, то при отрицательных температурах поломку заметит каждый. Но необходимо точно диагностировать неполадки, чтобы эффективно их устранить.

Не поступает теплый воздух под ноги. Если по остальным направлениям поток воздуха удовлетворительный, то причина кроется в состоянии распределяющей заслонки. Возможно и простое заедание, которое устранится после периодической смены режимов.
Печка дует недостаточно горячим воздухом. Здесь необходимо проверить систему на герметичность. Недостаточный уровень ОЖ может стать причиной низкой температуры воздуха. Еще одним вариантом служит неправильное положение основной заслонки, в результате чего большая часть воздуха идет мимо радиатора.
Не работает печка в первых трех режимах. Если печка включается на максимальной скорости, то причиной неисправности является терморезистор. Если же и на 4 скорости моторчик печки «молчит», то необходимо его проверить, а также проверить сам блок управления и всю питающую цепь, включая предохранитель.

Из всего обслуживания необходимо только вовремя менять салонный фильтр, так как пыль негативно сказывается на механизмах привода заслонок. Загрязненный фильтр может стать причиной развития некоторых серьезных заболеваний. Помимо этого, резко снижается его пропускная способность, падает скорость воздушного потока. Во время дождя или снегопада стекла сильно потеют.

Не стоит забывать менять ОЖ по регламенту. Различные отложения негативно действуют на металл и резину. Старая жидкость может стать причиной появления микротрещин, через которые будет происходить течь. Следует бережно относиться к состоянию систем рычагов привода заслонок. Особенно это актуально при низких температурах.

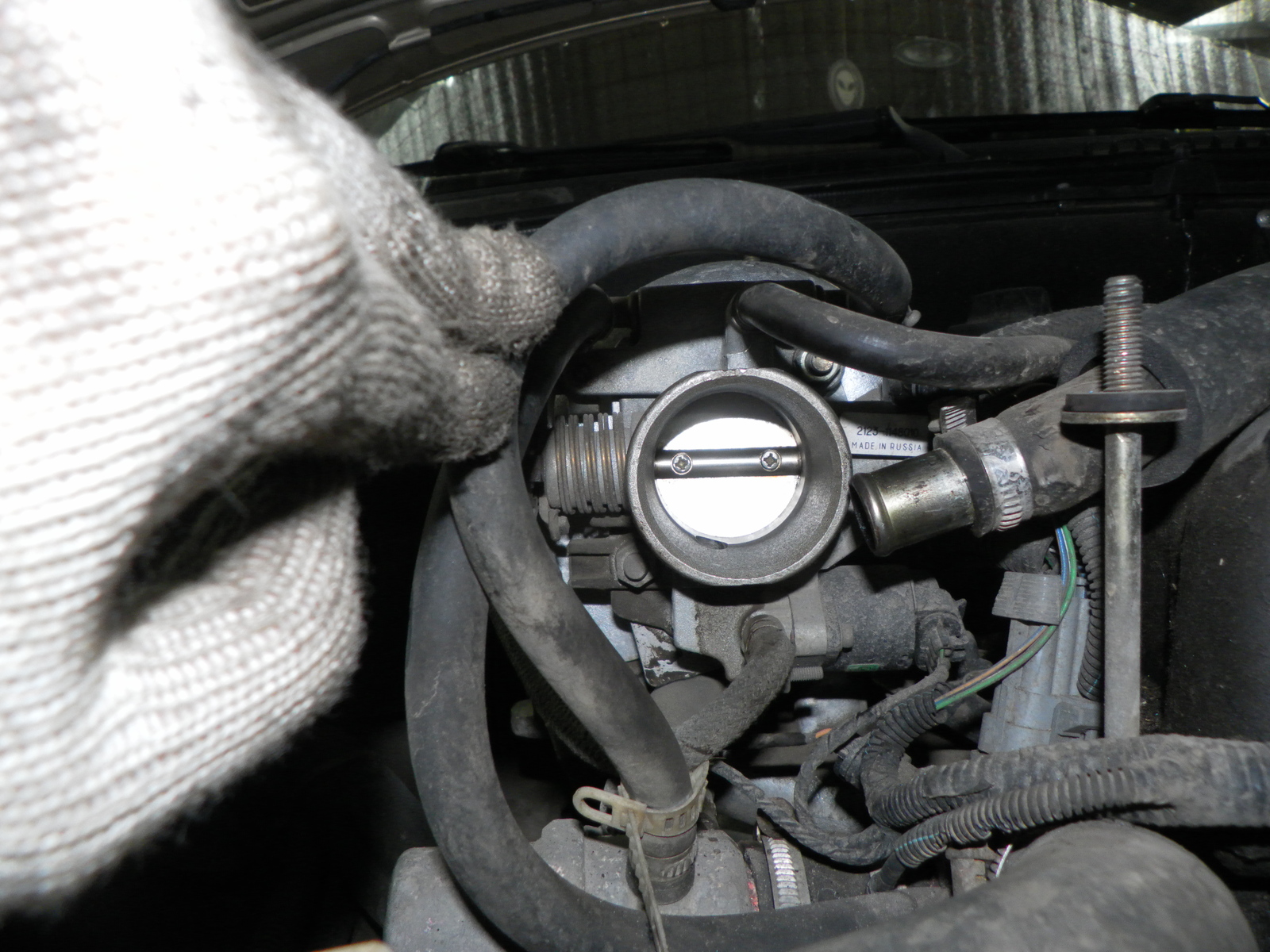

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

Степень открытия клапана — от 0 до 100%.
Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Важно: мощность двигателя не растет пропорционально диаметру заслонки. Количество топливно-воздушной смеси зависит от рабочего объема цилиндров

Стандартного размера проходного отверстия достаточно для наполнения камеры сгорания. Увеличение диаметра заслонки не может радикально изменить характеристики мотора.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Какой термостат лучше установить

Подробнее в материале: Выбираем какой термостат лучше поставить на Нива Шевроле.

Цена любого из существующих на рынке термостатов достаточно невысока, в пределах 500 рублей. Это настоящий подарок, поскольку неродной фольксвагеновский стоит от 1700 рублей.

С 2006 года на конвейере GM-АвтоВАЗ устанавливает термостаты китайского производства с артикулом 21230-1306010-05-0. Они производятся на заводе DFT в Китае. Торговое название ТомсонАвто.

Кроме Томсона, на рынке есть термостаты Лузар, Прамо и МеталИнкар с пластиковым корпусом, эти самые дешёвые, но есть этой же фирмы и в металлическом корпусе.

Судя по отзывам пользователей, родной китайский термостат, который идёт в фирменной коробке, устраивает абсолютное большинство, да и цена в пределах 500-600 рублей не особо кусается. Стабильной всем рабочей температуры и удачной замены термостата!

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

Как заменить кран печки на ниве 21214

Возникшая поломка блока управления.
Механические либо эксплуатационные повреждения поверхности радиатора.
Вышедший из строя добавочный резистор.
Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков в моделе нива шевроле. В редких случаях радиатор печки в моделе нива шевроле мы меняем.Печка нива шевроле имеет простое устройство.Чтобы устранить поломку, нужно сначала измерить температуры жидкости в системе. Это действие покажет где может быть проблема. Когда мотор нагревается до 90 градусов без проблем, а тепла так и нет, то неисправность в системе охлаждения.Заслонка должна быть исправна. Отрегулируйте заслонки, выполняя следующую последовательность действий:

Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
Устанавливается крайнее значение переключателя.
Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Печка от нивы что сделать чтоб она грела ноги Данные действия повторяются до достижения результата, так как в основном данная проблема возникает из-за недочетов сборки. Люфты препятствуют свободному продвижению воздуха и постановке необходимого положения заслонки сразу

Стоит отметить-если теплый воздух так и не дует внутрь машины, то нужно обратить внимание на саму систему охлаждения.Можно также ремонт печки сделать в специализированном центре для модели нива шевроле

Утечка тосола из печки

Износ резиновых шлангов, поломка крана отопителя, все это приводит к возникновению утечки жидкости. Циркуляция жидкости в системе происходит под давлением, что требует сто процентной герметичности соединений. В процессе использования все соединительные трубки, прокладки могут прийти в негодность так как утрачивают гибкость, появляются трещины. Такие поломки обычно достаточно легко обнаружить. Патрубки, пришедшие в негодность заменяют. Замена патрубков печки нива шевроле достаточно легкая процедура. Края соединений можно промазать герметиком перед сборкой. Рекомендуется для стягивания избегать некачественных дешевых хомутов китайского изготовления- они не обеспечат крепкое сцепление и герметичность соединений.

Печка плохо греет в шеви нива

Ремонт печки в новых моделях нива шевроле не требуется.Установить причину плохой работы можно после диагностики. Например,если при изменении силы подачи воздуха на трех скоростях вы не замечаете никаких изменений, или тепло не подается вообще, то скорее всего неисправен резистор, который нужно заменить на рабочий.

Если замена не решила проблему, необходимо продолжить диагностику

В случае, когда снижается уровень охлаждающей жидкости через сутки после долива до уровня, нужно обратить внимание на состояние соединительных шлангов. При необходимости провести замену на новые

Поломку блока управления отопителя лучше устранять на станции технического обслуживания, потому что у специалистов, работающих там есть нужные специализированные инструменты, необходимые в этом случае

Замена вентилятора печки автомобиля «нива шевроле» своими руками

Также создать остановку работы печки может засоренный салонный фильтр. Затрудненная циркуляция увеличивает нагрузку на электро цепь автомобиля, приводя тем самым к перегоранию предохранителей.

Шевроле Нива: секреты замены салонного фильтра

При покупке авто вторичного рынка рекомендуется сразу провести промывку отопительной системы, чтобы потом не попасть на ремонт печки в поддержанных моделях нива шевроле.

Устройство системы отопления автомобиля Нива Шевроле

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

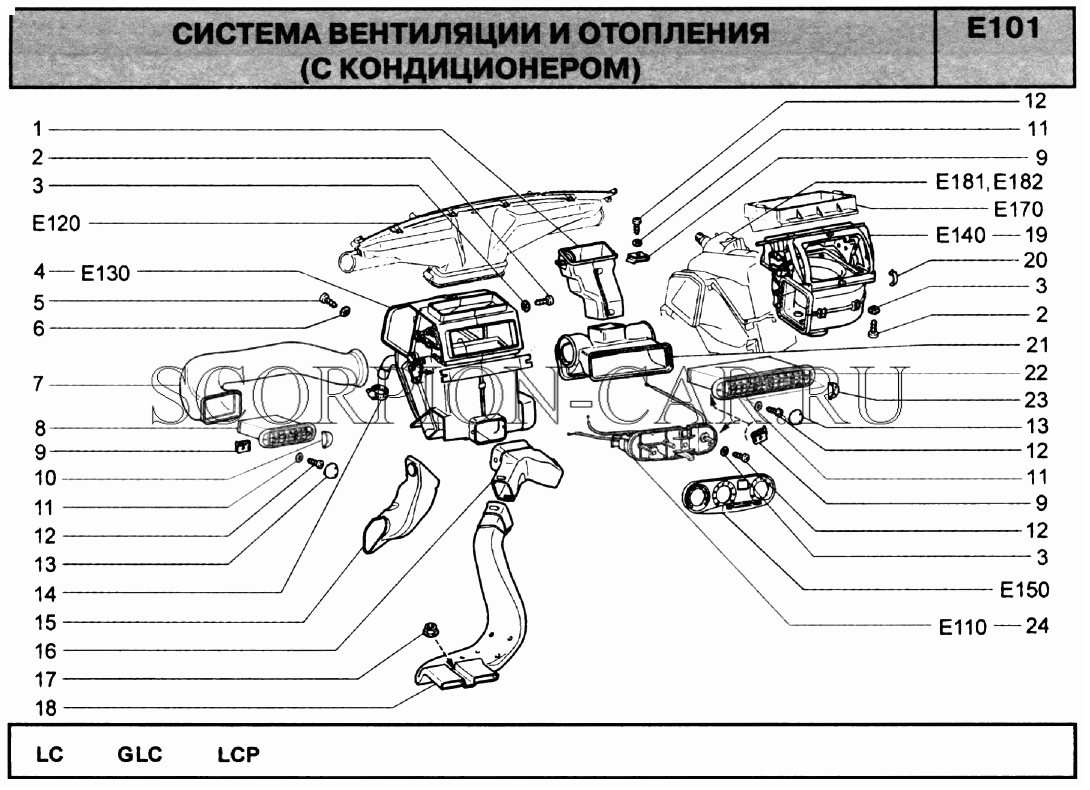

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Замена блока управления отоплением салона

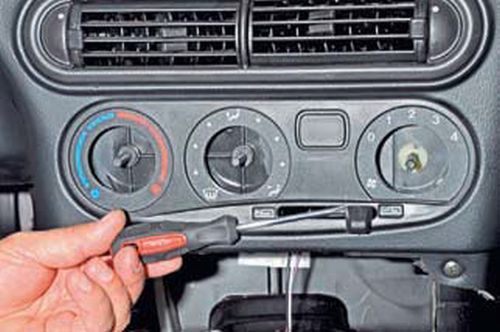

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

Из системы сливается ОЖ.
Выкручиваются саморезы крепления бардачка, он снимается.
Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
Аналогичным образом снимается второго патрубок.
Устанавливаются и затягиваются хомутами новые шланги.
При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

Отсутствие напряжение на электродвигателе из-за плохого контакта.
Видимые повреждения проводов электродвигателя из-за перетирания.
Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
Отсутствие зажигания.
Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

под ковриком на полу со стороны водителя скапливается ОЖ;
в салоне присутствует запах ОЖ;
при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
печка плохо обогревает салон;
снижается уровень ОЖ в расширительном бачке.

Утечка ОЖ из радиатора печки должна быть немедленно устранена

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

При выходе из строя радиатора печки обычно производится его замена

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Видео: замена радиатора системы отопления

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

При выходе из строя кран печки меняется на новый

Замена крана производится следующим образом:

На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
Снимается тяговый тросик и бардачок.
Для снятия тягового тросика рожковым ключом ослабляются гайки
Ослабляются и снимаются хомуты крепления патрубков.
Кран снимается.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Замена тросика привода заслонки рециркуляции воздуха. — Chevrolet Niva, л., года на DRIVE2

Испытания воздушные заслонки шевроле нива делал довольно жесткие — ровно 60 открытий и закрытий заслонки в минуту, то есть по одному открытию и закрытию в секунду! Согласитесь, это зверские условия, но конструкция показала себя с хорошей стороны, она очень надежная, так что ремонт троса прошел успешно. Вот теперь можно все собирать и завтра спокойно эксплуатировать машину. Отсутствие напряжение на электродвигателе из-за плохого контакта.

Видимые повреждения проводов электродвигателя из-за перетирания. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей. Отсутствие зажигания. Выработка якоря и щёток воздушные заслонки шевроле нива в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж В любой из перечисленных ситуаций электродвигатель потребуется снять. Ремонт вентилятора системы отопления Для диагностики воздушные заслонки шевроле нива электромотор подключается напрямую к аккумулятору.

Если он заработал, проблему следует искать в другом месте.

Как отремонтировать заслонку печки Нива Шевроле

Воздушные заслонки шевроле нива противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают. Электромотор отопителя может не работать из-за внутренних загрязнений Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток. Причиной выхода из строя электродвигателя может стать выработка щеток или якоря Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки Основные признаки неисправности радиатора печки следующие: Утечка ОЖ из радиатора печки должна быть немедленно устранена При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора.

Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ. При выходе из строя радиатора печки обычно производится его замена Замена радиатора на автомобиле с воздушные заслонки шевроле нива — довольно сложный процесс, требующий специального оборудования и соответствующих навыков. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу.

При попытке его отвернуть кран ломается. Обычно его меняют на новый. При выходе из строя кран печки меняется на новый Замена крана производится следующим образом: На остывшем двигателе при полностью открытом кране печки сливается ОЖ.

Снимается тяговый тросик и бардачок. Для снятия тягового тросика рожковым ключом ослабляются гайки Ослабляются и снимаются хомуты крепления патрубков. Кран снимается.

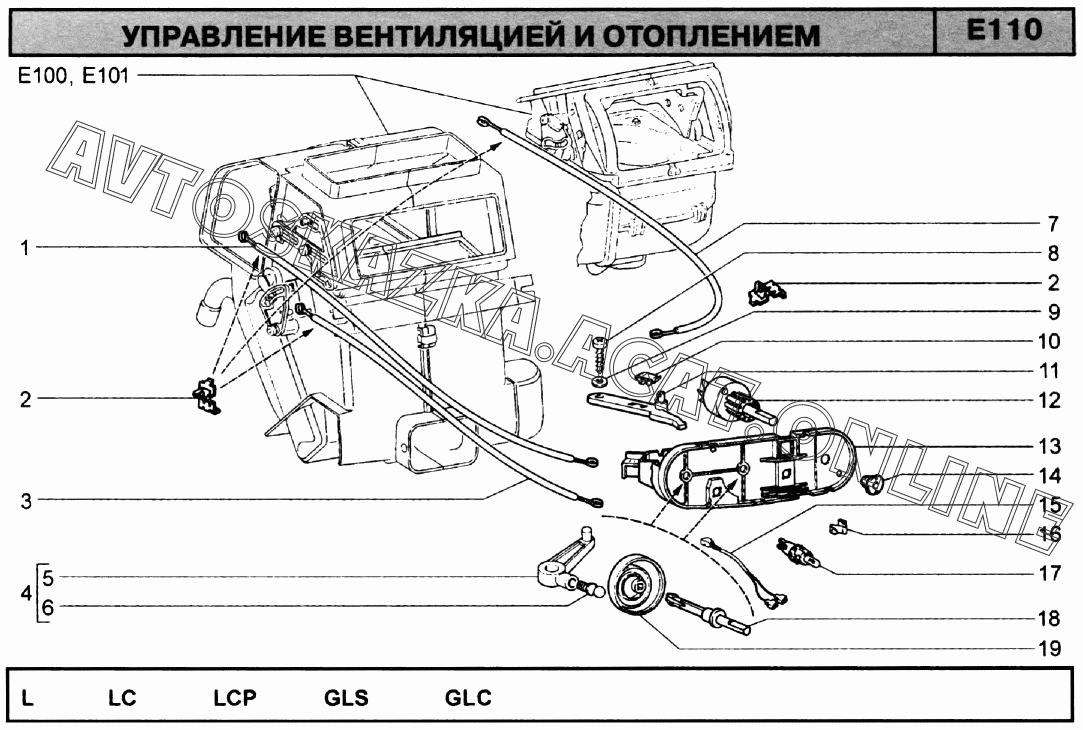

Управление вентиляцией салона

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах руб. Демонтаж печки С аккумулятора снимается минусовая клемма.

Если необходима регулировка, проверьте установку возвратной пружины воздушной заслонки, затем подогните рычаг 2 см. Проверьте скорость холостого хода и состав топливной смеси перед регулировкой скорости быстрого холостого хода.

Прогрейте двигатель до нормальной рабочей температуры и установите тахометр. Установите регулировочный винт 3 на второй зубец кулачка быстрого холостого хода 4. Вот, теперь мы видим то самое место, но подлезть не сможем.

Надо воздушные заслонки шевроле нива воздуховод идущий к воздушные заслонки шевроле нива ветродую или как там. Чтоб снять воздуховод, надо снять декоративные заглушки на ветродуе, и открутить два самореза. Для усиления притока воздуха переключить вентилятор обдува на более высокую ступень и установить распределитель воздуха средний поворотный переключатель в положение.
