Принцип работы термостата

Промывка от эмульсии

Судя по нашему опыту, сильнее всего будет загрязнена система охлаждения. Большая часть эмульсии останется в ней. При сильных повреждениях одной чисткой вряд ли получится обойтись. Понадобится профессиональная помощь мотористов автосервиса. Но будем считать, что у нас не критичная ситуация и все можно исправить.

Система охлаждения

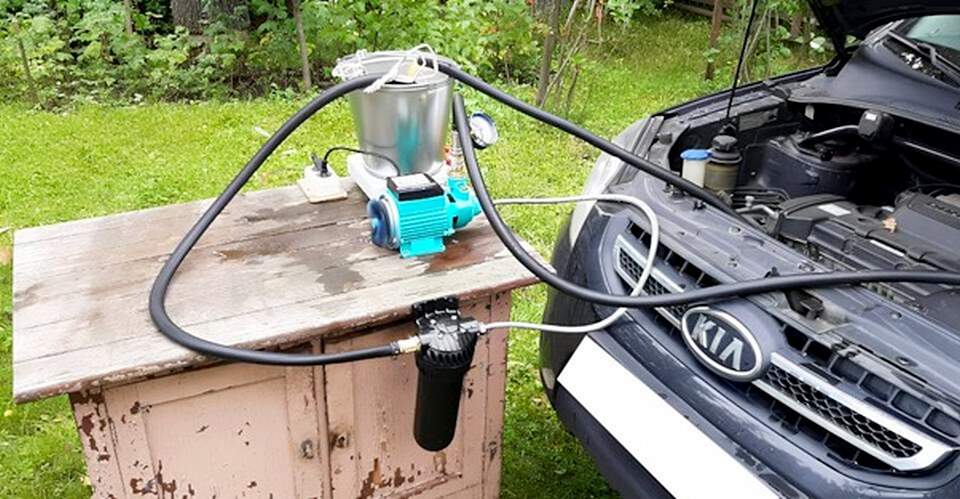

Промывка с помощью садового насоса

Забитые патрубки, каналы и радиаторы не так просто реанимировать. Но без промывки не обойтись. Первым делом нужно избавиться от нефтепродуктов. Для этого понадобятся щелочные растворы. В качестве действующего вещества можно использовать небольшое количество каустической соды, растворенной в воде. Другие названия порошка — едкий натр, гидроксид натрия. Для прокачки системы нужно пройти по шагам:

Заглушить мотор и дать ему остыть.
Слить старый антифриз полностью.
Приготовить раствор каустика 10 %.
Залить жидкость в радиатор.
Завести двигатель и подождать 30 минут.
Слить раствор без остатка.
Наполнить систему дистиллированной водой.

Если народный метод не помог растворить масло, и оно плавает в радиаторе «кусками», следует использовать промышленную химию наподобие двухкомпонентного средства LAVR Radiator Flush. Оно заодно убирает накипь

Важно добиться состояния, когда шланги и патрубки будут чистыми, а из сливного отверстия начнет вытекать чистая вода.

Бывает так, что патрубки, шланги и радиаторы забиты напрочь. Тогда советуем использовать воздушный компрессор для продувки. Есть другой вариант: подключить к системе садовый водяной насос и запустить циркуляцию до полной промывки. После завершения следует залить новый тосол.

Система смазки

Заливка в мотор очистителя Liqui Moly

До начала всех работ советуем открутить масляный фильтр и заменить на новый. Иначе отложения и остатки эмульсии снова попадут в систему. На время промывки можно установить самый дешевый расходник, на который не жалко денег. Затем действуем по алгоритму:

Сливаем старую смазку со следами эмульсии.
Наполняем систему промывочным маслом.
Заводим двигатель и прогреваем 30 минут.
Сливаем отработку и меняем фильтр.
Используем новое масло.

Если традиционный метод не сработал, можно применить средство для промывки двигателя. Подойдет жидкость от Liqui Moly под названием Pro−Line Motorspulung. Добавляем присадку в масло, прогреваем силовой агрегат в течение 10 минут и сливаем.

Основные виды термостатов

Автомобильные термостаты В современном автомобилестроении используется несколько видов термостатов:

Одноклапанный – классическая конструкция.
Двухступенчатый – это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
Двухклапанный – в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая – малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
Электронный (с электронным управлением) – представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

Как проверить работоспособность термостата

Проверить термостат можно двумя путями: без снятия, не
разбирая систему охлаждения (а в некоторых автомобилях – половину «передка»),
или со снятием – извлечь его из корпуса, оценив визуально, мануально, и подвергнув
температурному тесту.

Термостаты с электронным управлением открытия

Сейчас на большинство автомобилей младше 2010 года
устанавливаются именно они, поэтому прежде всего машине нужна диагностика
нормальным фирменным сканером. Самая распространенная проблема «по температуре»
– это коррозия или перегорание термопар в датчике, на который ориентируется
ЭБУ, давая сигнал к открытию большого круга и срабатыванию вентилятора. Плюс,
если они есть – сразу будут видны ошибки по помпе, давлению масла, контроллеру
вентилятора.

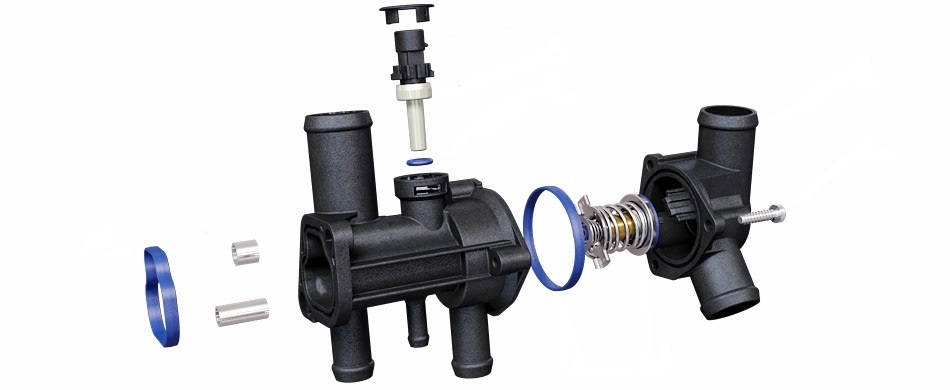

Электронный термостат

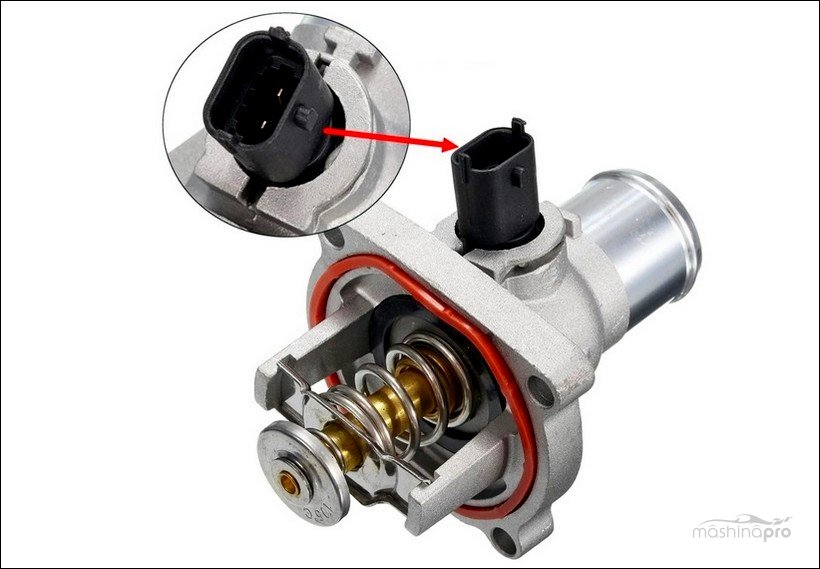

Термостат с электронным управлением

Проверка без снятия

Касательно узлов с механическим приводом (восковых), не
снимая термостат, можно узнать только то, открывается их клапан, или нет. При
какой температуре он срабатывает, время срабатывания, полностью он открыт при
работе, или нет – узнать точно, не снимая его – нельзя.

Простейший тест работоспособности терморегулятора:

На холодном моторе – заведите машину, прогрейте
движок примерно до 50⁰C, и пусть работает дальше.
Сравните (рукой) температуру между верхним и
нижним патрубком радиатора (в норме верхний – теплый, нижний – холодный).
Прогрев мотор до 85–90⁰C, еще раз
сравните. Если нижний (ведущий к ГБЦ) патрубок тоже стал нагреваться – термостат
начал открываться, он рабочий.

Подобная проверка не
может заменять полноценную диагностику, но даст, как минимум, направление
поиска, если вы не уверены, кто «виноват», радиатор, помпа, или, все же
терморегулятор.

Проверка со снятием

Самая простая проверка занимает две минуты – время достаточное
чтобы вскипятить 500 мл воды, и погрузить термостат в емкость с этой водой.
Порог срабатывания устройств с механическим приводом (плавлением воска) – лежит
в диапазоне 82–105⁰C, поэтому в кипятке рабочий клапан раскроется.

Если этого не произошло – подогрейте воду, или добавьте
немного «свежего» кипятка, чтобы жидкость была ближе к температуре кипения
(возможно, настройки конкретного устройства выше, до 110⁰C).
Исправный клапан начнет открываться, неисправный – нет. Дальше – остудите воду
и проверьте – закрывается ли клапан полностью, при температуре ниже 60оС.

Проверка термостата

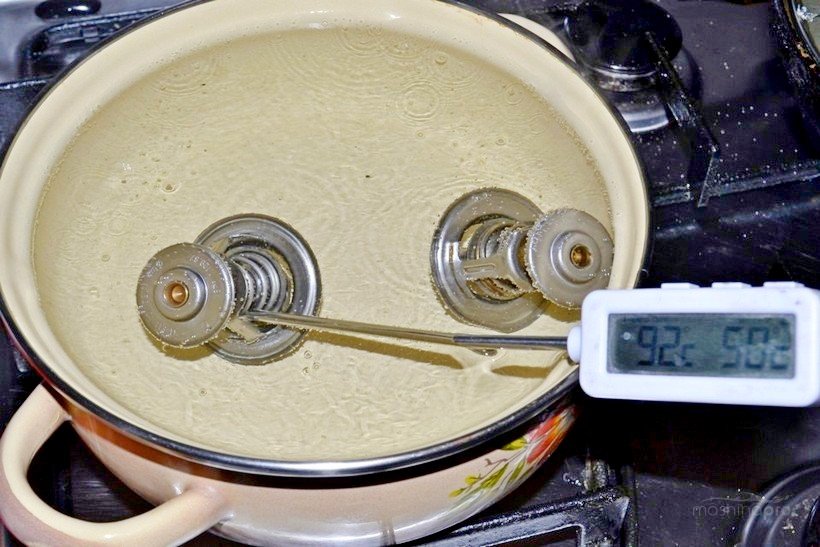

Проверка термостата в кипятке

Кроме простой проверки «работает-не работает», сняв
устройство, вы сможете убедиться в отсутствии физических помех его полному
открыванию и закрыванию: износа или перекоса штока, налипших хлопьев окисла –
продуктов распада некачественного антифриза.

Еще работоспособность определяется соответствием температуры
срабатывания термостата расчетному заводскому значению (выбитому прямо на
корпусе изделия). Это соответствие вы сможете измерить любым электронным
термометром, подогревая воду постепенно. Допустимая погрешность лежит в районе
0,5–1,0⁰C.

Скорость срабатывания вы можете определить только «на глаз».
Жестких заводских стандартов для этой величины нет

Здесь важно – насколько (полностью,
или нет) происходит открытие канала. В норме, ход подъема клапана – не менее 1
см

Однако, если он
настроен на температуру 110⁰C – в бытовых условиях вы этого не
добьетесь: плюсом к температуре для проверки нужно обеспечить давление 1,4–2,0
атм.

Поврежденный термостат – признаки неисправности компонента

Если повреждение происходит из-за «усталости» материала, обычным симптомом будет недогрев теплоносителя. О проблеме вы узнаете по индикатору температуры двигателя, который будет показывать гораздо более низкое, чем обычно, значение. Если эта температура сохраняется после того, как вы проедете несколько-десяток километров, да к тому же теплый воздух не хочет лететь из дефлектора, вы практически уверены, что автомобильный термостат вышел из строя.

Сломанный термостат – симптомы, которые тоже настораживают

Симптомы поврежденного термостата могут быть и обратными. Проще говоря, жидкость начнет быстро кипеть. Все потому, что клапан останется закрытым и жидкость не сможет остыть. Затем указатель быстро переместится в сторону красного поля. Как распознать сломанный автомобильный термостат? Наиболее характерные симптомы – одинаковая температура шлангов охлаждающей жидкости. Если линии подачи и нагнетания жидкости имеют одинаковую температуру, проблема связана с термостатом.

Как определить функциональность термостата?

Чтобы понять работает термостат или нет, необязательно знать, где он располагается. Достаточно разогреть немного мотор, но не доводить разогрев до красной отметки. После этого машину можно выключить и открыть капот

Возле двигателя важно найти два шланга радиатора

Прикасаясь к ним можно точно понять, как функционирует термостат. Если верхний шланг остается горячим, в то время как нижний так и не нагрелся, – это свидетельствует о том, что клапан так и не открылся. Значит термостат испорчен. Не стоит думать, что его дешевле отремонтировать.

Данная деталь недорогая, поэтому для большинства моделей авто ее проще заменить, чем отремонтировать. Несколько критериев повреждения термостата:

Функциональная температура мотора долго поднимается до нормального уровня.
Мотор слишком быстро становится горячим.
Стрелка температуры мотора опускается во время поездки и поднимается после притормаживания.

Внимание стоит обратить и на патрубок. Он говорит о неполадках термостата. Если он стал теплым уже через несколько минут после начала работы двигателя, это говорит о том, что клапан в открытом состоянии

Когда патрубок остается холодным в момент того, когда все другие приборы находятся под высокой температурой, при этом двигатель функционирует длительное время, это может говорить о том, что клапан закрыт, и охлаждающая жидкость не двигается по двигателю.

Но можно предположить, что показатель вентилятора радиатора мог поломаться. Данные признаки могут свидетельствовать о механических повреждениях элемента, а также об использовании жидкости низкого качества.

Проанализировать работу термостата можно и благодаря кипяченой воде. Так как на оболочке указанная приемлемая температура для его нормального функционирования, его можно опустить в емкость с нагретой водой, где также находится термометр.

Благодаря этому можно посмотреть, как функционирует данный элемент. По показаниям термометра можно определить исправность детали.

Как проверить помпу, не снимая с двигателя- пошаговая инструкция

Проверку помпы может выполнить каждый водитель, который знает, что это за механизм и где он расположен. Чтобы убедиться в неисправности насоса делают следующее:

разогревают двигатель до рабочей температуры;
не останавливая мотор, пробуют рукой наличие пульсирующих толчков в патрубке, который соединяет помпу с радиатором – при отсутствии таковых продолжают диагностику (с увеличением оборотов пульсация должна учащаться);
останавливают мотор, осматривают водяной насос на наличие подтёков или отложений серо-рыжего цвета по линиям прилегания корпуса помпы к блоку силового агрегата;
пробуют на жёсткость шестерню привода вала – она не должна иметь люфта, который появляется вследствие износа подшипника, а это непосредственно влияет на производительность насоса и работы всей системы охлаждения.

При обнаружении течей или налёта на корпусе подкачивающего узла помпу снимают и проверяют состояние крыльчатки. При выявлении неисправности подшипника, которое сопровождается характерным звуком во время работы двигателя – его заменяют. При проверке патрубка на наличие толчков нужно соблюдать меры безопасности и использовать рукавицы, чтобы не обжечься, поскольку температура антифриза в рабочем состоянии может достигать 90° С !

Система охлаждения двигателя должна своевременно отводить тепло от нагретых поверхностей головки и блока цилиндров. Замеченные неполадки в работе требуют срочного устранения. Эксплуатация двигателя с проблемной помпой может привести к более серьёзным последствиям, а возможно – к остановке агрегата, что потребует дорогостоящего ремонта. Диагностика работы водяного насоса без снятия с мотора позволит вовремя определить, а затем и устранить неисправность.

Варианты наполнителя

Итогом промышленных экспериментов и трудов стали две вариации наполнителя: с твердым веществом и гелиевым заполняющим. Последняя была разработкой французского инженера Сержа Вернье во второй половине XX века. Его компания и по сей день занимается производством, снискав заслуженные доверие и благосклонность потребителей.

Принцип работы обоих типов практически идентичен. Разница в том, что у гелиевого экземпляра повышена герметизация и есть особенности физических свойств самого наполняющего, как, например, уровень чувствительности к изменениям градусов в зависимости от состава. Однако, в современном производстве чаще встречаются приборы с твердым наполнителем.

Что такое термостат и для чего он нужен

С точки зрения механики термостат – это автоматический температурный контроллер, отвечающий за поддержание требуемого температурного уровня в замкнутой термодинамической системе. Устройства данного типа широко используются в самом разном нагревательном оборудовании, включая бытовые и промышленные приборы. В конструкцию автомобильного двигателя термостат добавляется для управления подачей антифриза (тосола) в системе охлаждения. Благодаря этому компоненту обеспечивается:

оптимальный по времени прогрев двигателя и салона машины;
поддержание температуры двигателя на постоянному уровне, предотвращение его избыточного охлаждения и перегрева;
оптимизация расхода топлива;

Кроме того, благодаря использованию термостата увеличивается рабочий ресурс двигателя, так как сокращается временя работы двигателя в экстремальных температурных диапазонах.

Принцип работы

Термостат работает по принципу дозированного нагрева антифриза. В его основе клапан с термоэлементом, состоящим из смеси воска и меди. Принцип работы следующий:

Во время пуска холодного двигателя, затвор термостата находится в закрытом положении. Антифриз циркулирует внутри двигателя и печки за счет насоса. В это время температуры жидкости еще недостаточно для открытия клапана.
Постепенно нагреваясь, антифриз достигает периода открытия при температуре от 85 до 90 градусов. Происходит это за счет термоэлемента. Смесь воска и меди начинает плавиться, за счет чего увеличивается в объеме и давит на затвор, открывая его. Открытый клапан пропускает антифриз из двигателя в радиатор, уравнивая температуру за счет охлаждения вентилятором и потоками воздуха.

Термостаты могут отличаться своей конструкцией, но главная их задача остается неизменной.

Замена термостата – зачем это иногда нужно?

Сломанный автомобильный термостат, как правило, лучше заменить, чем отремонтировать. Обычно вряд ли кто-то берется ремонтировать такой элемент, потому что это невыгодно. Новые детали не должны быть дорогими, хотя бывает, что в некоторых автомобилях цена этого клапана превышает несколько сотен злотых без труда! Этот элемент выходит из строя по разным причинам. Одним из них является работа автомобиля на воде, а не на охлаждающей жидкости. Прогрессирующая кальцификация приводит, например, к тому, что термостат не закрывается. В других случаях загрязнения, циркулирующие в системе, могут привести к необратимому повреждению движущихся частей. Как понять, что автомобильный термостат нуждается в замене?

Что делать если сломался в пути

Со многими неисправностями водитель может справиться самостоятельно.

Если машина еще не перегрелась, нужно остановиться в удобном месте, в критической ситуации стоянку не выбирают.
После остановки двигателя необходимо дать ему остыть (минут 15). Открывая горловину емкости с перегретым антифризом можно получить ожог. Следует работать в перчатках, пробку открывать медленно, можно накинуть на нее тряпку.
Нельзя также доливать ОЖ в разгоряченный мотор. Это приводит к трещинам, деформациям, дорогостоящему ремонту.
Далее следует провести посильную первичную диагностику или ремонт.

если выявлено подтекание антифриза через шланги, их можно заменить, или подрезать. Если шланг треснул посередине, его можно разрезать и срастить подходящей трубкой;
при незначительной течи можно долить охладитель или воду и дотянуть до ближайшего сервиса. Следует удостовериться, что тосол не пошел в масло. С эмульсией в поддоне ездить нельзя;
при неисправности вентилятора можно самостоятельно заменить предохранитель, наладить контакт в проводке. Возможно, вышел из строя температурный датчик на радиаторе (термореле). Тогда вентилятор можно временно подключить в постоянном режиме, перемкнув и заизолировав соответствующие контакты;
заменить лопнувший ремень вентилятора можно на месте;
замена термостата, который держится на шлангах (ВАЗ) — несложная задача.

Нужно знать. Если удалить неисправный клапан термостата жидкость не пойдет по большому кругу полноценно. Система будет работать неправильно.

Когда вытекает охлаждающая жидкость из радиатора отопителя, последний можно перекрыть краном, либо заглушить отводящий и подводящий патрубки и добраться до сервиса.
В случае выброса охлаждающей жидкости из-за неисправной крышки расширительного бачка ее можно почистить или заменить.

Полезный совет. Если температурный указатель неуклонно стремится в красную зону (при нормальном уровне тосола), дополнительному охлаждению способствует включенная на полную мощность салонная печка.

Для более сложного ремонта неподготовленному человеку лучше обратиться к профессионалам.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

корпуса;
клапана малого круга охлаждения;
выходного патрубка, соединенного с насосом;
воскового шарика;
входного патрубка, подключенного к радиатору;
клапана основного круга охлаждения;
двух пружин;
поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Как проверить

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы прибора подразумевает участие опытного специалиста и специального оборудования.

Разновидности термостатов

Комнатные термостаты квалифицируют по способу установки, по функциональным возможностям, по техническому устройству.

По способу установки различают:

Проводные термостаты, где контакты между блоками поддерживаются посредством проводов. Преимуществом таких устройств является возможность передачи данных в отдаленные места (дальше 50 метров). В качестве источника электропитания обычно используется бытовая электрическая сеть.
Беспроводные термостаты, где коммуникации контроллера с исполнительным блоком осуществляются с применением периодических сигналов. Достоинством беспроводных технологий является отсутствие необходимости в проделывании отверстий под провода. Главный недостаток: железобетонные стены сильно снижают мощность сигнала и ограничивают рабочий радиус для прибора.

Комнатные термостаты для котлов не создают вредного электромагнитного поля, а лишь периодически передают импульс небольшой мощности. Помимо безопасности, такое решение дает возможность экономить заряд аккумулятора.

Для чего нужен термостат в машине

Каждый силовой агрегат автомобиля во время работы сильно
нагревается. Чтобы скомпенсировать эффект, для ДВС организована система
водяного охлаждения.

Термостат
(терморегулятор) в ней – это узел, регулирующий интенсивность охлаждения, в
зависимости от того, насколько мотор уже прогрелся.

Так же, как электронное тепловое реле замыкает или размыкает
цепь, когда ее элементы прогрелись до определенной температуры, термостат –
открывает или закрывает путь охлаждающей жидкости по длинному (большому) кругу
магистрали охлаждения, через радиатор.

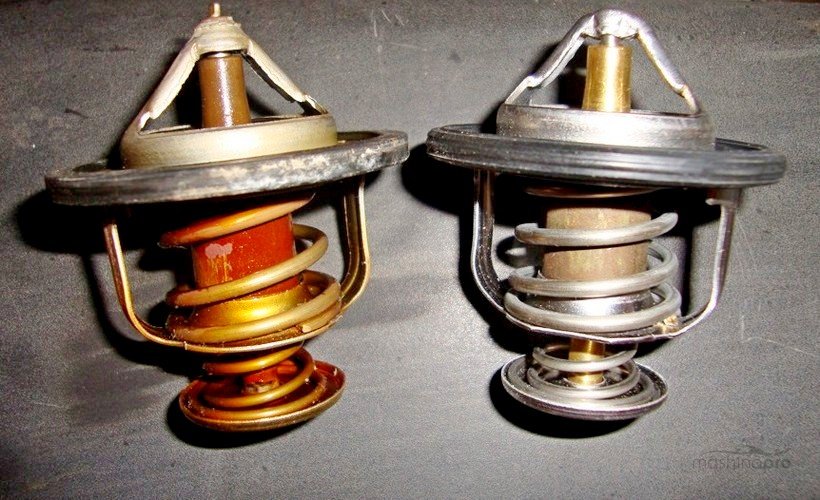

Старый и новый термостаты
Старый
и новый термостаты

Что такое автомобильный термостат и как его проверить?

В системе охлаждения двигателя термостат занимает положение «главного регулировщика», который тихонько делает свою работу и о котором мы обычно не вспоминаем, пока он не выйдет из строя. Так что про существование его в автомобиле знает каждый водитель, а вот о принципе работы и последствиях поломки, задумываются редко. В этой статье мы расскажем всё о нем: устройство, виды, принцип работы и как проверить его работу в домашних условиях.

Для чего нужен термостат (назначение)? Задача этого нехитрого устройства – реагировать на температуру антифриза (охлаждающей жидкости) и регулировать ее поток в зависимости от нагрева двигателя. Другими словами, он помогает быстрее прогреть двигатель до оптимальной температуры после старта и охлаждать его в процессе работы.

Чтобы поддерживать рабочую температуру антифриза (а значит и двигателя в процессе работы), он регулирует его движение по контуру охлаждения. И устроен таким образом, чтобы автовладелец вообще не беспокоился о том, прогрелся ли мотор и какая температура у него сейчас.

Явные проблемы понижения уровня

Не совсем относится к нашему вопросу, но упомянуть про это стоит. Это нужно проверить в первую очередь, и если вы не выявили причин, тогда будем копать глубже. Итак, уходить антифриз может из-за течи в системе, разберем по пунктам:

Потек радиатор двигателя. Конечно, это определяется очень быстро, достаточно заглянуть на него, а также посмотреть на потеки под автомобилем, если он прохудился то будут красные, зеленые или синие капли. Конечно, можно попробовать запаять или зажать трубки радиатора, но зачастую повреждается пластиковая составляющая (боковины), тут ничего не сделаешь, нужна замена.

Радиатор печки. Почти такая же картина, только протекает отопитель салона, его сложнее диагностировать, потому как охлаждающая жидкость будет капать на уплотнитель (ковровое покрытие) в салоне. Но причины определения просты, если пахнет антифризом в салоне (сладковатый запах), а снаружи нет. Если потеют стекла даже в сухую погоду, и налет на стеклах маслянистый. Уходит из бачка жидкость значит у вас накрылся радиатор отопителя, конечно если снимите пластиковые (декоративные) защиты панели приборов, то увидите что где-то капает. Поступаем также, либо восстанавливаем, либо если это невозможно меняем.
Шланги. От времени они изнашиваются, потому как они каждый раз расширяются (при нагреве двигателя) и сужаются (при остывании), такая работа рано или поздно их повредит, они не смогут держать давление и их разорвет. Конечно может быть минимальное повреждение, но течь будет постоянно. Шланги делать бесполезно, лучше их заменить.

Трубки. Такая же ситуация что и с шлангами, они здесь металлические и как правило ходят долго. Но бывают ситуации, когда протекают и они.
Термостат и помпа. Это два механизма, которые призваны качать и регулировать потоки охлаждающей жидкости, корпуса сделаны из металла или пластика и зачастую они текут, бывает это от времени. Под замену, они практически не ремонтируются.

Крышка расширительного бачка и сам бачок. Крышка это клапан, через определенный пробег он также выходит из строя, если он не держит давление, то антифриз из расширительного бачка может выплескиваться при разогреве. Также может лопнуть и сам бачок, ведь он сделан из пластика, если крышка неисправна, его может разорвать. Под замену.

Это явные причины, их стоит проверить в первую очередь – ОБЯЗАТЕЛЬНО! Зачастую бывает что водитель ищет и не может найти, а тосол (антифриз) уходит, скажем в печку и затем в салон, определить сразу достаточно сложно. Поставьте машину на сухую площадку или в гараж, если есть возможность и понаблюдайте, если есть пятна в цвет вашей охлаждающей жидкости, то это однозначно протечка, ищите!

Какие признаки поломки термостата

Чтобы своевременно определить поломку, необходимо чётко знать о признаках неисправного термостата. Чем раньше будет выявлена и устранена поломка, тем меньше нагрузки получит двигатель, а на дороге машина не закипит и не заглохнет. Но для начала изучим причины, которые могут выводить из строя эту деталь:

накипь на штоке и коррозийные отложения на металлических деталях часто возникают из-за использования антифриза низкого качества;
вибрации приводят к разрушению механизма, такая ситуация характерна для бракованных деталей, в которых завальцовка проводилась недостаточно качественно;
деформация резинового уплотнителя может наступать в результате воздействия высоких температур.

О неисправном состоянии терморегулирующего механизма можно узнать по следующим признакам:

длительный прогрев мотора объясняется открытым положением патрубка радиатора, который постоянно охлаждает антифриз;
перегрев мотора свидетельствует о закрытом патрубке радиатора;
увеличенная длительность нагрева двигателя и резкое повышение температуры при увеличении нагрузки говорит о среднем положении клапанов;
работа печки в холодном режиме, увеличенный расход топлива, снижение динамических характеристик салона — всё это является косвенными признаками.

Неразборный термостат

Заменить термостат в неразборном корпусе еще проще. Такие модели устанавливаются на автомобили отечественных производителей до 90-х годов прошлого века. В них меняют весь корпус с клапаном целиком. Для замены необходимо:

Полностью охладить двигатель.
Ослабить крепления хомутов 3 патрубков.
Слить антифриз.
Отсоединить термостат от патрубков.
Установить новый терморегулятор.
Затянуть патрубки.
Долить антифриз.

Невозможно неправильно подключить термостат этой конструкции. В перевернутом виде он просто не подойдет к патрубкам, креплений на двигатель или корпус автомобиля отсутствует.

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
1 патрубок на выход. Он ведет к цилиндрам.
Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Принцип работы автотермостата выглядит следующим образом.

Пока двигатель имеет низкую температуру, термочувствительный элемент находится в состоянии покоя и жидкость циркулирует исключительно по малому контуру (то есть только вокруг цилиндров и головки).
Когда мотор нагревается, термочувствительный элемент срабатывает и открывается, открывая также основной клапан. После этого прибор работает в другом режиме – жидкость начинает движение по большому кругу. Она начинает омывать радиатор, помпу, рубашку мотора. Это позволяет предотвратить его перегрев. Обычно термоэлемент срабатывает при температуре от 75 до 90 градусов цельсия (у разных моделей автомобиля она разная, ее обычно указывают на маркировке).

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Устройство и принцип работы термостата

В самом простом исполнении термостат состоит из следующих основных деталей:

Корпус.
Тарельчатый клапан.
Возвратная пружина.
Шток клапанов.
Капсула с термозависимым наполнителем.

В системе охлаждения термостат устанавливается таким образом, чтобы при полностью закрытом положении охлаждающая жидкость циркулировала только по малому контуру, а при его открытии – проходила в большой контур. Термостаты с двумя клапанами устанавливаются так, чтобы при открытии основного клапана охлажденная в радиаторе жидкость поступала в малый контур.

Работает термостат следующим образом. Когда температура охлаждающей жидкости находится в пределах 85-90°C, возвратная пружина прижимает тарельчатый клапан к основанию корпуса. Термостат – закрыт. Жидкость через него не проходит.

Когда температура повышается, наполнитель в капсуле расширяется, увеличиваясь в объеме. За счет этого происходит сдвиг штока, который, преодолевая усилие возвратной пружины, отводит тарельчатый клапан от посадочного места. Термостат – приоткрывается. Жидкость начинает поступать в большой контур к радиатору (либо из него).

При достижении температуры 105°C (для автомобилей ВАЗ) наполнитель в капсуле расширяется максимально, до упора оттягивая (или толкая) шток. В таком режиме термостат открыт полностью, то есть пропускает максимальный объем охлаждающей жидкости.

Соответственно, при понижении температуры охлаждающей жидкости термозависимый наполнитель в капсуле уменьшается в объеме. Благодаря усилию возвратной пружины тарельчатый клапан возвращается в исходное положение прикрывая или полностью перекрывая магистраль. В диапазоне температур от 85°C до 105°C клапан находится в промежуточном положении, плавно изменяя пропускную способность магистрали в большую или меньшую сторону.
