Проект системы оперативно-дистанционного контроля тепловой сети

Введение

Система оперативно-дистанционного контроля (СОДК) трубопроводов в пенополиуретановой (ППУ) изоляции является неотъемлемой его частью. Она представляет собой два (как минимум) медных проводника, расположенных вдоль металлического трубопровода в толще теплоизоляции (рис. 1). Расположение проводников, их количество, коммутация внутри трубопровода и за его пределами, применение приборов контроля регламентируется ГОСТ Р 56380–2015 , а также . По способу организации в процессе монтажа и эксплуатации трубопроводов СОДК является двухуровневой.

Рис. 1. Трубопровод тепловой сети в ППУ изоляции (слева) и устройство СОДК в ППУ трубах (справа).

На первом уровне осуществляется проверка соответствия проектных данных фактическим значениям сопротивления изоляции Rиз (между сигнальными проводниками и трубой) и сопротивления сигнальных проводников Rпр на участке трубопровода длиной до 6 км, собранного из единичных отрезков теплосети (единичный отрезок теплосети – участок трубопровода, ограниченный двумя или одной точкой контроля и не имеющий на протяжении между ними кабельных выводов. Длина единичного участка теплосети не может превышать 350 м. – Прим. авт.).

Трубопровод аппаратно обеспечен стационарными средствами контроля, а именно детекторами состояния изоляции, данные которых с помощью средств удалённого мониторинга передаются на пульт диспетчера (рис. 2).

Рис. 2. Типовая схема диспетчеризации участка трубопровода с СОДКпосредством GSM-связи с локальным диспетчерским пультом.

При отсутствии систем диспетчеризации возможно применение труда обходчиков, которые фиксируют показания стационарных или переносных детекторов и передают их в соответствующие службы/отделы для анализа и хранения. В процессе нормальной эксплуатации трубопровода (т.е. без аварийных ситуаций) не требуется привлекать профессионально подготовленных специалистов, кроме как при проведении квартальных обследований. В случае фиксации несоответствия проектных данных фактическим (что свидетельствует о возникновении аварийной ситуации) необходимо перейти на следующий уровень организации СОДК.

На втором уровне работы выполняют хорошо подготовленные специалисты, обладающие опытом работ с оборудованием для поиска местоположения дефектов трубопровода. В первую очередь, специалист должен определить единичный отрезок теплосети, на котором произошло снижение сопротивления R_из или увеличение R_пр. Для этого требуется проанализировать проектную и исполнительную документацию и, последовательно отключая отрезки трубопровода, выполнить замеры с помощью оборудования первого уровня (детектора и/или контрольно-монтажного тестера). После определения аварийного единичного отрезка теплосети приступают к поиску на нём местоположения дефекта.

Использование системы оперативного дистанционного контроля (СОДК)

В соответствии с пунктом 4.24 ГОСТ 30732-2006 изолированные трубы и изделия должны быть оснащены проводниками СОДК. Следовательно, установка СОДК обязательна на трубопроводах, как с внешней стальной оцинкованной оболочкой, так и с защитным слоем из полиэтилена.

Обычно, по согласованию с заказчиком, в случае надземной прокладки трассы, система ОДК может не монтироваться, так как участки с повышенной влажностью можно обнаружить визуально, без помощи детекторов. Также, по согласованию с заказчиком, система ОДК не устанавливается  при подземной прокладке теплотрассы, если по тем или иным причинам наличие системы ОДК не отражается в проекте.

Организация контроля при помощи системы СОДК:

Контроль электрических параметров сигнальной цепи осуществляется отдельно по подающему и обратному трубопроводу.

Закольцовка проводов предусмотрена в концевом элементе системы ОДК.

На трубопроводах с ППУ изоляцией должен осуществляться двухступенчатый контроль увлажнения и состояния изоляции:

— на первом уровне необходим постоянный контроль трубопроводов для определения состояния изоляции — производится эксплуатационным персоналом с помощью детектора повреждений, позволяет определить наличие повреждения, для определения местоположения обнаруженного повреждения нужен второй уровень контроля;

— на втором уровне контроля контроль должен осуществляться с использованием импульсного рефлектометра (локатора повреждений) и только высококвалифицированным специально обученным персоналом.

Для организации подобного контроля за состоянием ППУ изоляции необходимо:

1. Организовать периодический контроль с использованием переносного детектора повреждений: 2-4 раза в месяц.

2. Организовать полное углубленное периодическое обследование с использованием импульсного рефлектометра: один раз в квартал. Данные обследования заносить в базу данных с целью наблюдения динамики состояния ППУ изоляции.

3. Организовать незамедлительное определение места повреждения после срабатывания детектора и его устранения.

Монтаж системы СОДК:

Проект выполнен в соответствии с «Инструкцией по проектированию, монтажу и эксплуатации системы оперативного дистанционного контроля (СОДК) импульсного типа».

Монтаж стыков трубопроводов и монтаж системы ОДК осуществляет поставщик ПИ-труб — ЗАО «Завод полимерных труб» г. Могилев.

Провода системы контроля соединяются на стыках элементов и выводятся через герметичные кабельные выводы в коммутационные терминалы.

Соединительные кабели от кабельных выводов до ковера (трехжильные NYM3х1,5 и пятижильные NYM 5х1,5) прокладываются в защитных стальных оцинкованных трубах

d = 50 мм. Сварка (пайка) трубы с проложенным в ней кабелем запрещается.

Соединение кабелей выполняется в строгом соответствии с цветовой маркировкой жил, а также в соответствии с паспортом, прилагаемым к каждому терминалу. Кабель от подающего трубопровода следует обязательно маркировать дополнительно (изоляционной лентой) как у основания кабельного вывода, так и на вводе в терминал.

Установка коверов, размещение терминалов и подключение соединительных кабелей производится в соответствии с приведенными в проекте схемами.

В данном проекте протяженность трассы теплосети составляет 229,5 п.м.

Для коммутации сигнальных проводников и подключения приборов контроля используются терминалы следующих типов:

— терминал концевой «КТ-11» — предназначен для коммутации проводников системы ОДК трубопроводов с ППУ изоляцией в контрольных точках; подключения к системе ОДК импульсного рефлектометра. Устанавливается терминал в настенном ящике ковера около места входа теплотрассы в учебный корпус №3 БелГУТа;

— терминал промежуточный «КТ-12» — предназначен для коммутации проводников системы ОДК трубопроводов с ППУ изоляцией в промежуточных точках; подключения к СОДК импульсного рефлектометра. Устанавливается терминал в существующем наземном ящике ковера во дворе учебных корпусов №3 и №4;

— терминал концевой «КТ-13» — предназначен для закольцовки проводников системы ОДК трубопроводов с ППУ-изоляции в концевых точках системы ОДК; подключения к системе ОДК импульсного рефлектометра (локатора). Устанавливается терминал в настенном ящике ковера в подвале учебного корпуса №1.

Поделиться

4.33
Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764 Спасибо за помощь!

Подготовка к сдаче в эксплуатацию

Перед сдачей трубопровода в эксплуатацию провести измерения сопротивления изоляции и сопротивления проводников для каждого участка системы ОДК отдельно. Данные измерения проводить после полного завершения монтажных работ.Полученные при измерении значения занести в Таблицу №6 в соответствующие столбцы. Предварительно заполнить в Таблицу №6 столбец 6. Данные для этого столбца рассчитать, суммировав данные из столбца 3 Таблицы №6 с фактическими длинами соединительных кабелей, взятых из Таблицы №5 «Таблица соединительных кабелей».

«Таблица №6»

1	2	3	4	5	6	7	8
Участок СОДК (№ характерной точки)	Назначение трубопровода	Расчетная длина сигнальной линии участка без кабеля ксигн.., м	Расчетное значение сопротивления изоляции участка, Яиз.., МОм	Расчетное значение сопротивления проводов на участке, (Япр..,Ом)	Фактическая длина Сигнальной линии с кабелем, Ьф., м	Фактическое значение сопротивления изоляции Яиз.., МОм	Фактическое значение сопротивления проводов К-пр.Л Ом
1-6	Т1	442	0,68	6,63
1-6	Т2	442	0,68	6,63
6-9	Т1	378	0,8	5,67
6-9	Т2	378	0,8	5,67
9-14	Т1	404	0,74	6,06
9-14	Т2	404	0,74	6,06
14-17	Т1	332	0,9	4,98
14-17	Т2	332	0,9	4,98
17-25	Т1	626	0,48	9,39
17-25	Т2	626	0,48	9,39

• столбец 3 – данные получены по формуле Lсигн. = 2 х Lтр. (значение Lтр. суммарное брать из «Таблицы характерных точек» лист 9 Графической части проекта).
• столбец 4 – данные получены расчетом по Графику 2 (по формуле Rиз.=300/ Lсигн.)
• столбец 5 – данные получены расчетом по Графику 1 (по формуле Rпр. = ρ x Lсигн.), ρ=0,015

Данные измерения проводить после полного завершения монтажных работ. Данные измерений занести в Акт работоспособности системы ОДК.Приемка в эксплуатацию системы контроля должна проводиться в присутствии представителей строительной организации, организации производившей монтаж системы ОДК, и представителей эксплуатирующей организации.

5.1.Необходимо проверять при приемке

• Наличие и качество концевых заглушек изоляции. Концевые заглушки не должны иметь трещин, порезов, отслоения от полиэтиленовой оболочки и металлической трубы, а также других подобных дефектов, влияющих на надежность и герметичность конструкции.Металлические заглушки должны иметь защитное антикоррозионное покрытие.
• Наличие четкой и верной маркировки на соединительных кабелях и коверах.
• Наличие всех приборов, оборудования и элементов системы ОДК, указанных в проекте.
• Соответствие длин кабелей, указанных в проекте, с длинами указанными на маркировочной бирке.
• Соответствие исполнительной схемы СОДК с фактической схемой.

Все обнаруженные недостатки и отклонения от проекта указываются в Акте работоспособности системы контроля. Система ОДК в эксплуатацию не принимается. После устранения всех недостатков производится повторная сдача в эксплуатацию.

Наши события

19 мая 2023, 09:18
RusCable Live — Быстрый. Отечественный. Классный. Кабель FLEXICORE. #LAPP. Эфир 19.05.23

15 мая 2023, 12:10
RusCable Insider #311 — пресс-конференция президента АЭК, новый бренд на кабельном рынке «Ленкаб» и дайджест событий «Москабельмет»

12 мая 2023, 15:30
Аналитика кабельного рынка RusCable.ru за 12 мая 2023 года

12 мая 2023, 10:13
RusCable Live — БаLANс интересов кабельной отрасли. Эфир 12.05.2023

11 мая 2023, 18:08
Деловая сессия RusCable.Ru на выставке Проволока 2023

11 мая 2023, 14:58
«LAN по LANу»: тенденции российского рынка LAN-кабеля глазами экспертов

Скрытый способ прокладки

При данном методе трубу укладывают в траншею либо непроходной канал. Если в процессе эксплуатации потребуется доступ к трубам, то необходимо вскрытие соответствующих конструкций.

Закрытый способ

При нем грунт не вскрывается. Такой вариант еще носит название бесканальная прокладка водопроводныд труб. Он осуществляется следующими методами:

• Выполняются вибропроколы посредством использования вибрационных установок.
• Гидропроколы. При этом используется ручной или приводной прокалыватель.
• Механические проколы, при которых используют домкрат.
• Проколы, при которых используется винтовой прокалыватель грунта.
• Выполнение пневмопробивки пневмопробойником.
• Вибровакуумный способ прокладки.
• Продавливание.

Может использоваться бурение или выполнение микротоннелей. Возможен вариант щитовой и штольневой проходки.

Прокладка инженерных коммуникаций закрытым способом

То, каким способом будет прокладываться труба, зависит от ряда факторов. Значение имеет длина и диаметр всей конструкции. На это также оказывают влияние особенности грунта и гидрогеология. Зависит от того, какое оборудование будет применяться.

Укладка трубопровода надземным способом

Такой способ характеризуется наличием целого ряда преимуществ при эксплуатации. Этот способ рекомендован к использованию тогда, когда прокладка под землей по каким-то причинам затруднена. Его можно осуществить на участке, имеющий любой рельеф своими руками . При данном способе используют следующие устройства:

• Использование балочной системы.
• Прямолинейный способ прокладки. При нем продольные деформации не компенсируются. Осуществляются однопролетные переходы, многопролетные системами с жесткими или земляными опорами.
• Способ, при котором используется самокомпенсация продольных деформаций. Как правило, это однопролетный консольный переход либо многопролетная система, которая имеет трапецидальные компенсаторы.
• Вариант прокладки в виде изломов «змейкой». Может иметь место эстакада либо мост.

Возможна арочная, балочная или висячая конструкция.

Прокладка под землей без траншеи

При этом методе схема идентична той, что используется в тех случаях, когда прокладываются надземные трубопроводы, имеющие в своем составе компенсационные участки. Если местом нахождения трубы является сплошное основание, то схемы укладки могут быть различными и определяется длиной трубопровода. На это также оказывает влияние то обстоятельство, при котором имеются или отсутствуют поперечные кольца жесткости.

Типоразмеры труб в ППУ-изоляции

Название товара	Наружный диаметр стальной трубы и минимальная толщина стенки стальной трубы*	Размеры оболочки из тонколистовой оцинкованной стали	Расчетная толщина слоя пенополиуретана**	Запросить цену
	Номинальный диаметр	Минимальная толщина
Трубы в ППУ-изоляции	32х3,0	100; 125; 140	0,55	46,0; 53,5	Запросить цену
Трубы в ППУ-изоляции	38х3,0	125; 140	0,55	43,0; 50,5	Запросить цену
Трубы в ППУ-изоляции	45х3,0	125; 140	0,55	39,5; 47,0	Запросить цену
Трубы в ППУ-изоляции	57х3,0	140	0,55	40,9	Запросить цену
Трубы в ППУ-изоляции	76х3,0	160	0,55	41,4	Запросить цену
Трубы в ППУ-изоляции	89х4,0	180	0,6	44,9	Запросить цену
Трубы в ППУ-изоляции	108х4,0	200	0,6	45,4	Запросить цену
Трубы в ППУ-изоляции	133х4,0	225	0,6	45,4	Запросить цену
Трубы в ППУ-изоляции	159х4,5	250	0,7	44,8	Запросить цену
Трубы в ППУ-изоляции	219х6,0	315	0,7	47,3	Запросить цену
Трубы в ППУ-изоляции	273х7,0	400	0,8	62,7	Запросить цену
Трубы в ППУ-изоляции	325х7,0	450	0,8	61,7	Запросить цену
Трубы в ППУ-изоляции	426х7,0	560	1,0	66,2	Запросить цену
Трубы в ППУ-изоляции	530х7,0	675; 710	1,0	71,5; 89,0	Запросить цену
Трубы в ППУ-изоляции	630х8,0	775; 800	1,0	71,5; 84,0	Запросить цену
Трубы в ППУ-изоляции	720х8,0	875; 900	1,0	76,5; 89,0	Запросить цену
Трубы в ППУ-изоляции	820х9,0	975; 1000	1,0	76,5; 89,0	Запросить цену
Трубы в ППУ-изоляции	920х10,0	1075; 1100	1,0	76,5; 89,0	Запросить цену
Трубы в ППУ-изоляции	1020х11,0	1175; 1200	1,0	76,7; 89,2	Запросить цену
Трубы в ППУ-изоляции	1220х11,0	1375; 1400	1,0	79,0; 91,5	Запросить цену
Трубы в ППУ-изоляции	1420х12,0	1575; 1600	1,0	77,0; 89,5	Запросить цену

Трубы ППУ – новая и перспективная разработка

Остается вопрос, что такое ППУ? Все довольно просто. Это пенополиуретаны – универсальная группа полимеров. Материал новый, но уже получивший свою популярность.

Российский климат вынуждает нас отапливать свои жилища. И остро стоит вопрос не как донести тепло в дом, а как донести его с наименьшими потерями. Раньше трубопровод оборачивали стекловатой, закрепляли ее при помощи стальной проволоки, а сверху покрывали оцинкованными стальными листами. Материал ценный, поэтому он недолго задерживался на трубах. Сегодня все больше используют трубы из пенополиуретана. Из него сделана и теплоизоляция.

Достоинства ППУ:

• относительно других способов утепления, пенополиуретан монтируется достаточно легко;
• уровень защиты от теплопотерь не зависит от влажности, как у стекловаты;
• при использовании полиэтиленового покрытия изделия из пенополиуретана можно укладывать в грунт. Для этого не понадобятся никакие дополнительные способы изоляции;

• в отличие от оцинкованной стали, этот материал менее привлекателен для кражи. Хотя если его правильно снять, то возможно повторно использовать;

• имея водонепроницаемую оболочку, он значительно меньше поддается коррозии.

Этапы монтажа труб ППУ:

1. зачистка;
2. сварка и контроль качества;
3. для этой цели нужен дефектоскоп;
4. надевание муфты. Под нее заливается монтажная пена. Муфта нагревается и осаживается. Это позволяет получить герметичность соединения.

Система ОДК для теплотрассы – это дополнительный способ защиты. И заключается он в предотвращении больших аварийных ситуаций и максимально быстром устранении маленьких повреждений.

ГОСТ 30732-2006: стандартная конструкция ППУ ПЭ

Изделия ППУ собираются по принципу «труба в трубе»: жидкая теплоизоляция впрыскивается в зазор между стальной основой и полиэтиленовой оболочкой. Компоненты отвердевают в межтрубном пространстве, заполняя все промежутки. Для улучшения адгезии стальные трубы предварительно обрабатывают дробеструйной установкой и покрывают защитными составами. Адгезия ППУ с ПЭ-оболочкой обеспечивается за счет коронарного электрического разряда.

Под покровный слой монтируются сигнальные линии системы ОДК, изготовленные из неизолированной меди марки ММ (сечение — 1,5 мм). В изделия диаметром до 426 мм встраиваются 2 проводника, в трубы диаметром от 530 мм — 3 проводника. Индикаторы располагаются параллельно оси основы. Сигнальные линии позволяют оперативно обнаружить и устранить протечки на теплотрассе.

Описание труб ППУ изоляции

Трубы ППУ изоляции применяются для прокладки тепловых сетей в бесканальной и надземной среде. Труба ППУ применяется с использованием современных технологий теплоизоляции и качественных материалов прошедших испытания, и получившие сертификаты соответствия. Теплоизолированные трубы представляют из себя конструкцию, которая описана ниже.

Теплоизоляционный материал.

Для обеспечения долговечности до 30 лет, снижения тепловых потерь почти до 0 и расходов на ремонт теплотрасс в 3 раза, в качестве изолирующего материала используется пенополиуретан созданный на основе двух экологически чистых химических компонентов Воратек CD 100 и Изолан-345. Материал ППУ обладает высокими теплоизоляционными свойствами до 98% и имеет большое преимущество перед изоляцией минеральной ватой: уменьшение потерь тепла при низком коэффициенте теплопроводности в состояние обычной влажности, долговечность теплоизоляционных характеристик, небольшое водопоглощение.

Труба — оболочка.

Для бесканальной прокладки труб в землю, изготавливаем теплоизолированные трубы с внешней защитной оболочкой из полиэтилена — ПЭ низкого давления. Для надземной прокладки теплотрассы изготавливаем трубы с защитной металлической оболочкой из спирально навивных воздуховодов(оцинковка — ОЦ) толщиной 50 мкм. Трубы в ППУ используются в двух видах изоляции, обозначается 1ППУ и 2ППУ: первый тип изоляции используется для регионов с умеренным климатом, второй тип в регионах с низкими температурами.

Рабочая труба.

В качестве рабочей трубы применяется следующие трубы: ВГП, электросварная, бесшовная и оцинкованная согласно ГОСТам 3262-78, 8732-78, 10705-80 и требованиям СНиП 3.05.03-85 «Тепловые сети». Для высокой температуры так же используются трубы из пропилена, что не противоречит санитарно-техническим требованиям. Прошедшие механические испытания и получившие сертификат соответствия, стальные трубы используются с установленными величинами согласно нормам ГОСТа 30732-2006.

Система ОДК. С ОДК представляет собой две медные проволоки проходящие вдоль всей стальной трубы, которые монтируются с помощью центраторов в ППУ слое. Как правило, трубы ППУ изоляции в полиэтиленовой оболочке производятся с ОДК, а трубы в оцинкованной оболочке производятся с ОДК по желанию заказчика и имеют три сигнальных медных провода. С помощью системы контроля возможно определить состояние трубы или изоляции, как по всей длине трассы, так и на определенном участке, что позволяет уменьшить потери времени и затрат на ремонт инженерных систем.

Основные преимущества труб ППУ: температура эксплуатации от 80 до 130 градусов срок эксплуатации до 30 лет теплоизоляционными свойствами до 98% уменьшение затрат на строительство теплотрасс уменьшение затрат на ремонт водоснабжения применение в различных климатических условиях система определения аварийного участка

Технические характеристики трубы ППУ

№ п/п	Показатель	Значение/размерность
1	Плотность	40-60 кг/м.кв.
2	Прочность (допустимая нагрузка)	200 кг/м.куб.
3	Коэффициент теплопроводности	0,025-0,032 Вт/м*К
4	Гигроскопичность (водопоглощение)	0,1-0,2 кг/м.кв. за сутки
5	Прочность на изгиб	1,5 кг/см.кв
6	Рабочее давление, максимальное	1,6 МПа
7	Рабочая температура носителя, максимальная	130 °С
8	Пиковая температура носителя, максимальная	150 °С
9	Утечка тепла, максимальная	4 %

Материал подготовлен для сайта www.moydomik.net

Эксплуатационные характеристики трубы ППУ

№ п/п	Показатель	Значение/размерность
1	Минимальная глубина укладки при бесканальном способе прокладки	500-700 мм
2	Максимальная глубина укладки	3 000 мм
3	Сокращение времени монтажа теплосетей при использовании труб ППУ в сравнении с традиционными трубами	в 3 раза
4	Снижение расходов на обслуживание теплосетей с трубами ППУ	в 9 раз
5	Снижение расходов на ремонт теплосетей с трубами ППУ	в 3 раза
6	Расчетный срок эксплуатации	30 лет

Трубы ППУ представляют интерес для жилищно-коммунальных хозяйств, промышленных и нефтеперерабатывающих предприятий, в частном хозяйстве они вряд ли пригодятся.

Стоимость труб ППУ

Для желающих купить или получить представление о стоимости труб ППУ и фасонных элементов, приведем ориентировочные цены

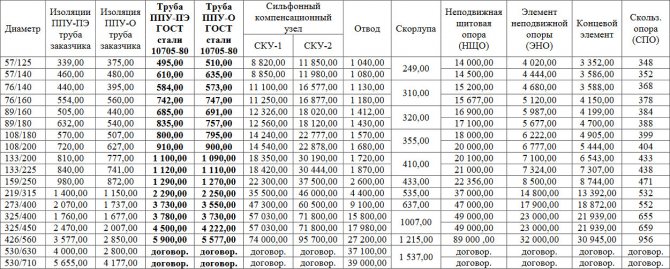

Прайс-лист на трубы ППУ СЗТГК (Северо-Западная Трубная Гидроизоляционная Компания)

Изучая продукцию разных производителей, не сложно заметить, что на интернет-страничке каждого из них, присутствует прайс-лист на трубы ППУ. Однако, следует понимать, что это цена не окончательная, т.к. она является производной от многих факторов и постоянно пересматривается. В случае же со значительными объемами закупок цена является предметом торга.

«Окожушка» для воздушной прокладки

Защитная оболочка для воздушной прокладки в соответствии с проектом ГОСТа выполняется «исключительно из оцинкованной стали». Непонятно почему не разрешено применение более долговечных материалов? «На оцинкованной оболочке допускаются царапины без разрушения цинкового слоя до основного металла» (то есть царапины на всю глубину цинкового покрытия), допускаются «наплывы без растрескивания цинкового покрытия, местная шероховатость, неравномерности узора кристаллизации и консервационных покрытий».

В то время, как ГОСТ на оцинкованную сталь предусматривает несколько классов качества, включая повышенный, ограничение возможностью применения только 1 класса в этом ГОСТе – непонятно. Нефтяники, для обеспечения реальной долговечности трубопроводов в ППУ были вынуждены разработать собственные требования по «окожушке» (как, впрочем, и по всем другим разделам ГОСТа).

«При протечках ППУ через шов стальных оболочек фитингов допускается их герметизация», – то есть ГОСТ разрешает явный брак при изготовлении оболочек. Качественных методов ремонта (герметизации) не существует.

Выбор приборов контроля

Выбор вида приборов контроля для проектируемого участка производиться исходя из возможности подвода (наличия) напряжения 220В к проектируемому участку на все время эксплуатации трубопровода.

Поскольку на проектируемом участке отсутствуют подобные объекты, то контроль всего трубопровода предполагается осуществлять переносным детектором повреждений, подключая его к коммутационным терминалам марки «КТ-11Г» , «КТ-12/ШГ» и КТ-15ШГ.

Выбор количества приборов для проектируемого участка должен производиться исходя из протяженности проектируемого участка трубопровода. В случае, когда протяженность проектируемого участка больше максимально контролируемой длины одним детектором (см. характеристики в паспорте), то необходимо разбить теплотрассу на несколько участков с независимыми системами контроля.

Количество участков (N) определяется по формуле:

N= Lnp./L max, где

• Lnp. — длина проектируемой теплотрассы, м
• Lmax — максимальный диапазон действия детектора, м

Полученное значение округляется до целого числа в большую сторону.

В данном случае L^. = 1082 м Lmax = 5000 м и, следовательно, система контроля будет на всем — проектируемом участке единая, и контроль будет осуществляться одним детектором.

Виды неисправностей и поиск мест повреждений

В процессе работы система СОДКконтролирует один важнейший параметр состояния трубопровода — отсутствие или присутствие влаги в слое тепловой изоляции, и собственное состояние — исправность сигнального провода. Соответственно, на основании результатов измерений система может зафиксировать любую из следующих неисправностей:

• Намокание отдельного участка теплоизоляции.
• Замыкание при контакте сигнального проводника с поверхностью рабочей трубы.
• Повреждение (обрыв) сигнального проводника.

Поиск и локализация места дефекта производится при помощи переносных и стационарных детекторов, и самого точного и эффективного прибора — импульсного рефлектометра. Детекторы помогают определить участок между пунктами контроля, на котором обнаружена неисправность. Данный участок цепи временно отключают, и, посылая по проводам контрольный высокочастотный импульс, получают данные о времени прохождения отраженного сигнала. Сравнив данные, полученные с каждой их сторон контрольного участка, рассчитывают расстояние до места аварии.

Система СОДК для контроля трубопровода

Система ОДК позволяет контролировать состояние трубопровода, оперативно сигнализировать о появившейся неисправности и точно указать место любого дефекта. Наличие системы ОДК значительно экономит денежные средства и сокращает время, затрачиваемое на обслуживание трубопровода.

Система контроля позволяет обнаружить следующие дефекты:

• Повреждение металлической трубы (свищ).
• Повреждение полиэтиленовой оболочки.
• Обрыв сигнальных проводников.
• Замыкание сигнальных проводников на металлическую трубу.
• Плохое соединение сигнальных проводов на стыках.

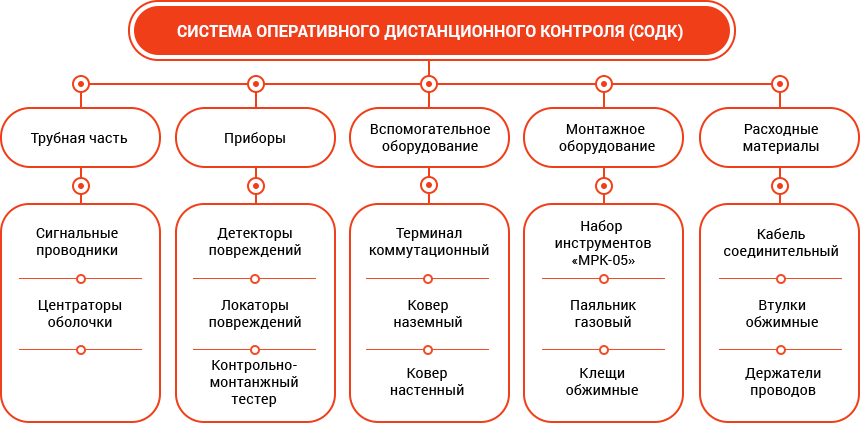

Состав системы ОДК

Система оперативно-дистанционного контроля представляет собой специальный комплекс приборов и вспомогательного оборудования (которое в дальнейшем будет именоваться элементами системы ОДК) с помощью которого осуществляется контроль состояния трубо-провода. Исключение какого-либо элемента из состава системы нарушает ее целостность и нормативную функциональность.

В состав системы контроля входят следующие компоненты:

• Сигнальные проводники
• Контрольно-измерительное оборудование (Детекторы повреждений, импульсный рефлектометр – локатор, контрольно-монтажный прибор «Robin КМР 3050 DL»).
• Коммутационные терминалы.
• Соединительные кабели.
• Наземные и настенные ковера.
• Материалы и оборудование для монтажа.

Как установить изоляционный слой

Основополагающим фактором в выборе типа изоляции стыков является способ прокладки труб – подземный, наземный, канальный, бесканальный. Муфтовый способ изоляции стыков ППУ труб показывает себя как универсальный, который подходит для любого способа прокладки труб. Он используется практически повсеместно, и далее речь будет идти именно о нем.

Методы заделки стыка

Муфтовый метод предполагает использование специальных термоусадочных манжет из радиационно-сшитого полиэтилена. Муфты представляют собой полые цилиндры, которые практически равны по диаметру основному трубопроводу.

Рекомендуем ознакомиться: Асбестоцементные трубы и их применение

Полимерные манжеты при нагревании создают практически идеальный герметизирующий слой, плотно обхватывающий участок стыка труб. После установки муфты в нее заливается жидкий полиуретан, который подается через заранее подготовленное отверстие.

Кроме муфтового способа изоляции стыков, используется заливочный и скорлуповый способы. Первый во многом напоминает муфтовый. Суть его заключается в использовании специальной оцинкованной стальной манжеты (кожуха), которая служит формой для заливки компонентов полиуретана в месте соединения ППУ трубопровода.

Кожух устанавливают так же, как полимерную термоусадочную муфту, и после проверки сопротивления изоляции через отверстия заливают компоненты полиуретана. После заливки участок дополнительно герметизируют с помощью термоусадочной липкой поливинилхлоридной ленты.

Скорлуповый способ предполагает использование изделий из полиуретана в форме полуцилиндров, которые надеваются на изолируемый участок трубы и фиксируется с помощью специальных бандажей и мастик. Преимуществом этого способа является равномерное распределение изоляционного слоя, простота в монтаже и возможность устанавливать скорлупу без предварительной подготовки. Такой способ подходит для наземного монтажа теплотрасс.

Материалы

Для выполнения изоляции стыков ППУ труб можно использовать отдельно продающиеся изделия – муфты, манжеты, ленты, растворы, а также покупать готовые комплекты. В специализированных магазинах продаются и те, и другие:

• Муфта термоусаживаемая – полый цилиндр из радиационно-сшитого полимерного материала диаметром от 110 до 1200 мм и длиной от 500 до 700 мм. Соответствует стандартам ГОСТ 30732-2006.
• Пенопакет монтажный – содержит в себе компоненты ППУ для заливки стыка. Представляет собой жидкость в двух изолированных пакетах. Для применения необходимо просто смешать содержимое двух частей пакета в емкости и сразу залить в отверстие муфты. Масса застывает в среднем за полчаса.
• Поливинилхлоридная термоусаживаемая лента – используется для дополнительной защиты трубопроводов и создания влагоизолирующего слоя при прокладке труб подземным способом.

Рекомендуем ознакомиться: Отсечной запорный клапан в трубопроводах

Потребуются также:

• пропановая горелка;
• дрель;
• углошлифовальная машина (болгарка);
• пробки для отверстий для отвода воздуха;
• система СОДК;
• луженые гильзы.

Трубы с ППУ изоляцией: особенности конструкции

При выборе труб для монтажа инженерных сетей требуется учитывать характеристики внешней оболочки:

• трубы ППУ ПЭ (защитный слой выполнен из ПНД) предназначены для бесканальной укладки в грунт;
• изделия ППУ ОЦ с защитным кожухом из листового оцинкованного металла (навивается в виде спирали) в первую очередь предназначены для монтажа трубопроводов, расположенных на открытом воздухе.

Внутри кожуха устанавливают специальные опоры, благодаря которым труба по всей длине центрируется внутри оболочки. Кроме того, опоры добавляют жесткости и прочности всей конструкции. Свободный промежуток между трубой и внутренней поверхностью кожуха заливается вспененным полиуретаном, который формирует теплозащитный слой.

В процессе производства труб ППУ предусмотрена установка мониторинговых проводов, которые выполняют функцию датчиков теплопотерь – две медные жилы располагаются внутри теплоизоляционного слоя параллельно трубе. Это позволяет владельцу инженерной сети подключить трубопровод к системе дистанционного мониторинга утечек. Проникновение влаги меняет сопротивление теплоизоляции и соответствующий сигнал моментально поступает на диспетчерский пункт.

Стоимость труб ППУ

Окончательную стоимость труб в ППУ изоляции определяют следующие факторы:

1. Тип изоляции:

• трубы 1ППУ предназначены для регионов с умеренным климатом;
• трубы 2ППУ рассчитаны на эксплуатацию в местности, где температура воздухе постоянно держится ниже 0°С, стоимость труб в ППУ изоляции данного типа выше по причине сложности конструкции.

1. Диаметр сечения труб. Чем больше диаметр, тем выше стоимость изделия. Самыми дорогими являются трубы большого диаметра с усиленной теплоизоляцией.

В текущее время инженеры, специализирующиеся на производстве труб в ППУ теплоизоляции, занимаются разработкой новых технологий, связанных с применением пенополиуретана в качестве утеплителя для трубопроводов. Цель – добиться повышения эксплуатационного срока вспененного теплоизолятора еще на несколько десятилетий при сохранении доступной цены на трубы в ППУ изоляции.

Применение труб ППУ ОЦ увеличивает срок эксплуатации трубопровода в более чем четыре раза. Это стало возможным за счет устойчивости наружной поверхности трубы к механическим воздействиям и влиянию внешней среды. Для изготовления кожуха производитель изоляции ППУ использует высококачественную листовую сталь, диаметр труб и толщина теплоизоляционного слоя оговаривается с заказчиком в индивидуальном порядке. Такие трубы позволяют прокладывать магистрали для транспортировки воды, природного газа и иных газообразных веществ, сырой нефти и т.д.

Для приобретения труб ППУ в Екатеринбурге, Новосибирске, а также других городах страны, оставьте заявку на нашем сайте, и специалисты свяжутся с вами. Наши сотрудники также готовы оказать консультационную помощь при подборе изделий, указанных в прайсе на трубы ППУ для теплоизоляции.

Завод труб ППУ УМК:

• Предлагает широкий спектр фасонных изделий, скорлупы ППУ для теплоизоляции, усиленную изоляцию труб, специальные скользящие опоры для прокладки трубопроводов ППУ – полный ассортимент всегда в наличии.
• С 2006 года выпускает продукцию с гарантированно высоким качеством.
• Поставляет продукцию по всей России.
• Предлагает доступные цены на трубы в ППУ изоляции. Чтобы убедиться в этом, изучите прайс на трубы ППУ.

Заполните специальную форму на сайте, чтобы отправить заявку на покупку труб в пенополиуретановой изоляции (ППУ) в Екатеринбурге, Новосибирске или других городах России. Специалисты нашей компании оперативно свяжутся с вами.

Оставьте заявку на покупку труб в пенополиуретановой изоляции (ППУ) в Екатеринбурге, Новосибирске и других городах России и наши специалисты свяжутся с вами.

Рекомендуем посмотреть самые популярные разделы сайта

Продолжительность эксплуатационного срока трубопровода из стали напрямую зависит от качества защиты его внутренней поверхности от коррозии. Сегодня с этой целью используются специально разработанные покрытия.

Трубы с дополнительным покрытием менее подвержены негативным атмосферным факторам и воздействию воды. При значительных давлениях и серьезных нагрузках применяется ВУС изоляция – весьма усиленная.

Прокладка различных технологических трубопроводов предусматривает обеспечение труб прочными и надежными опорными конструкциями.
