Плюсы и минусы энергонезависимых газовых котлов отопления

Защита оборудования

Защитные устройства для паровых котлов на жидком/газообразном топливе прекращают подачу топлива, когда:

1. понижается или повышается давление газа перед горелками;
2. понижается или повышается давление жидкого топлива перед горелками, кроме ротационных горелок;
3. уменьшается разрежение в топке;
4. понижается давление воздуха перед горелками с принудительной его подачей;
5. гаснут факелы тех горелок, которые не должны быть погашены при работе котла;
6. повышается давление в автоматизированных котельных, которые работают без присутствия специалистов;
7. понижается или повышается уровень воды в барабане;
8. исчезает напряжение или появляются другие неисправности цепей защиты, если речь идёт о котельной II категории.

Защитные устройства для водогрейных котлов на жидком/газообразном топливе прекращают подачу топлива, когда:

1. понижается или повышается давление газа перед горелками;
2. понижается или повышается давление жидкого топлива перед горелками, кроме ротационных горелок;
3. уменьшается разрежение в топке;
4. понижается давление воздуха перед горелками с принудительной его подачей;
5. гаснут факелы тех горелок, которые не должны быть погашены при работе котла;
6. понижается или повышается давление воды на выходе из устройства;
7. исчезает напряжение или появляются другие неисправности цепей защиты, если речь идёт о котельной II категории.

Для котлов с максимальной температурой воды 115°С понижение давления воды и уменьшение её уровня не являются поводом для превращения подачи топлива к горелкам.

Защитные устройства для паровых котлов на твёрдом топливе прекращают подачу топлива, когда:

1. понижается давление за дутьевыми вентиляторами;
2. уменьшается разрежение в топке;
3. гаснет факел;
4. понижается или повышается уровень воды в барабане;
5. исчезает напряжение или появляются другие неисправности цепей защиты, если речь идёт о котельной II категории.

Защитные устройства для паровых котлов с механизированными слоевыми топками на твёрдом топливе прекращают подачу топлива, когда:

1. понижается давление под решёткой;
2. уменьшается разрежение в топке;
3. понижается или повышается уровень воды в барабане;
4. исчезает напряжение или появляются другие неисправности цепей защиты, если речь идёт о котельной II категории.

Защитные устройства для водогрейных котлов с механизированными слоевыми и с камерными топками на твёрдом топливе прекращают подачу топлива, когда:

1. повышается температура воды на выходе из котла;
2. повышается или понижается давление воды на выходе из котла;
3. уменьшается разрежение в топке;
4. снижается расход воды;
5. понижается давление воздуха за дутьевыми вентиляторами или под решёткой.

Для котлов с максимальной температурой воды 115°С понижение давления воды и уменьшение её уровня не являются поводом для превращения подачи топлива к горелкам.

Необходимость в дополнительном оборудовании выясняется индивидуально, в зависимости от параметра котла. Например, многие производители конкретно указывают на защитные требования, которые необходимо выполнить для безопасной эксплуатации оборудования.

Подогреватели высокого давления (ПВД) должны автоматически отключаться, если уровень конденсата в корпусе подогревателя поднимается выше разрешённой отметки.

Системы пылеприготовления должны располагать следующими защитными функциями:

1. при повышении температуры сушильного агента — подача воды в шахту;
2. при повышении температуры пылегазовой или пылевоздушной смеси за мельницей — прекращение подачи сушильного агента;
3. при прекращении подачи топлива из-за аварии — включение вибраторов;
4. при понижении давления в коробе — открытие клапанов присадки воздуха.

Насосы серной кислоты в водоподготовительных установках автоматически отключаются понижении рН воды.

То, на сколько сильно параметры должны нарушиться для срабатывания защиты, определяют производители защитного оборудования. Всё есть в инструкциях.

Клапан

Клапаны устанавливаются на котлы со встроенными газовыми горелками. Задача клапана – открыть или закрыть подачу газа.

Клапан с пьезоэлектрическим розжигом

Используются в газовых котлах, независимых от электричества. Открывается такой клапан вручную, после чего пламя поджигается пьезоэлементом. Открытое состояние клапана обеспечивает катушка, подключенная к термопаре (при нагреве горелки в термопаре возникает ЭДС).

Подробнее о принципе работы термопары читайте здесь.

Электромагнитный клапан

Электромагнитный клапан КЭГ

Это гидравлический элемент, регулирующий поток газа под воздействием электромагнитных сил.

Для функционирования электромагнитного клапана необходимо электропитание.

Открывает или закрывает путь газовому потоку сердечник, связанный с седлом устройства.

Седло клапана, в зависимости от конструкции, может иметь несколько положений в рабочем цикле:

1. Одностадийный: имеет два положения – «открыто» и «закрыто». Если на катушку подается ток, клапан открывается до максимума, при отсутствии электропитания – закрывается.
2. Двухстадийный: кроме двух крайних положений имеет одно промежуточное (оно для клапана этого типа является начальным). В этом положении обеспечивается частичный расход газа. Максимальное открытие клапана происходит через некоторый промежуток времени, когда на горелке появится устойчивый факел. Такая конструкция обеспечивает плавный пуск газовой горелки.
3. Трехстадийный: имеет два промежуточных положения. Такие клапаны устанавливаются на котлах с двумя ступенями мощности.
4. С модуляцией: между крайними положениями клапан может открываться на произвольную величину в соответствии с командами модулятора мощности.

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

• Горелка;
• Теплообменник;
• Расширительный бак;
• Газовый клапан;
• Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

• Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
• Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

• Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
• Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
• Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

• При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
• Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
• Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

• Датчики температуры (по их показаниям регулируется модулируемая горелка);
• Датчики газового блока — контролируют давление в топливной магистрали;
• Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
• Средства самодиагностики.

Оборудование для газовых котлов отопления

Котел – основа отопительной системы. Но без дополнительного оборудования он всего лишь простой котел. Какой комплект дополнительного оборудования необходим для полноценной работы котла?

Горелка

Самые распространенные – модулирующие. В отличие от одно- и двухступенчатых их мощность можно регулировать, а розжиг и контроль работы автоматизированы. Существуют универсальные горелки, которые при переходе на другой вид топлива (например, с дизеля на газ) можно перенастроить. Съемные горелки имеют стандартные крепления, их можно установить на котел любой марки, но лучше все-таки подбирать к котлу горелку от одного производителя. Это облегчит техническое обслуживание.

Система безопасности

Манометр, предохранительный клапан, автоматический воздухоотводчик. Манометр контролирует давление в системе. Для индивидуальной системы отопления в РФ существует норматив максимального давления — 3 бара. Клапан предназначен для сброса давления при его повышении. Воздухоотводчик удаляет воздух из системы.

Насос

Циркуляция жидкости. Насос гонит жидкость по системе отопления. Котел с таким насосом можно устанавливать в любой точке системы, а не только в самой нижней. К тому же благодаря насосу происходит более быстрое перераспределение температуры.

Расширительный бак

Закрытые и открытые. Расширительный бак компенсирует расширение жидкости при ее нагреве. Закрытый бак располагается либо в корпусе котла, либо рядом с ним. Открытый устанавливают в системах с естественной циркуляцией в верхней точке гидросистемы.

Блок управления

Электронная схема. Она связана с датчиками, комнатными термостатами для газовых котлов и ЖК-дисплеем. Электронный модуль поддерживает работоспособность котла, заданную температуру, отключение при аварийных ситуациях и т.п. Комнатные термостаты для газовых котлов регулируют работу котла в зависимости от температуры воздуха в помещении. Помимо простой электроники на рынке представлен более сложный блок управления, который контролирует не только работу котла, но и другие системы обогрева и ГВС.

Подвод воздуха и удаления продуктов сгорания

Для котлов с закрытой камерой. Он необходим для притока воздуха, который обеспечивает лучшее сгорание газа. Это может быть или отдельная от дымохода труба, или коаксиальная «труба в трубе» (по внутренней трубе выводятся продукты сгорания, по внешней — подается воздух). Трубы из металла отличает стойкость к прогоранию и появлению внутри конденсата. Пластиковые славятся своей термостойкостью и надежным соединением.

Разновидности и устройство газового котла

Классификация котлов, функционирующих с помощью газа, является следующей:

• образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью. Такие модели очень часто эксплуатируются на производстве;
• газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»);
• механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой;
• котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо;

Обзор популярных производителей

От исправной работы автоматизации систем безопасности теплового оборудования будет зависеть продолжительность безотказного функционирования таких бытовых приборов, а также сохранность имущества и жизни людей. Учитывая этот факт, к выбору автоматических датчиков следует подойти в высшей степени ответственно.

Приобретение продукции популярных производителей, несмотря на более высокие расценки, является более выгодным, ведь такие элементы прослужат дольше, а надёжность оборудования известных фирм не в пример выше дешёвых аналогов, изготовленных кустарными методами. Наиболее популярными производителями такого вида оборудования являются:

Eurosit. Автоматика для котлов, выпускаемая под эти брендом обладает европейским качеством и надёжностью. При необходимости, можно приобрести как отдельные элементы таких систем, так и готовые комплексы защиты отопительного оборудования.

• Орион. Отечественный производитель высококачественного оборудования для автоматических систем теплового оборудования. При этом, продукция фирмы находится в бюджетном ценовом диапазоне. Системы безопасности «Орион» устанавливаются, как правило, в напольные газовые котлы, которые были произведены в России.
• Honeywell. Американская компания, производящая автоматические системы высочайшего класса уже более 100 лет. Различные клапаны и реле, продаваемые под этим брендом, при правильной эксплуатации прослужат не менее 10 лет.

Любой образец автоматики, выпускаемый этими фирмами можно использовать без каких-либо опасений. Многоуровневый контроль на производстве и предпродажная подготовка практически исключают вероятность приобретения бракованных изделий.

Орион

Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.

Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом

Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.

Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.

Honeywell

Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.

Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели

Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.

Honeywell 5474

Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.

Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе

Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.

Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.

Разновидности автоматики

Важно!!! Перед тем, как приобрести комплекс автоматики для котла отопления необходимо выяснить возможность по подключению устройств между собой. Такая информация имеется в инструкции по эксплуатации. Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

• энергонезависимые;
• энергозависимые.

Энергонезависимому агрегату для функционирования электроэнергия не требуется, тогда как второму виду для работы необходимо электричество в 12В напряжения, а также гибкая подводка для отопления помещения. Рассмотрим оба вида автоматики более подробно.

Энергонезависимая автоматика

К энергонезависимым видам автоматики отопления относятся механические агрегаты по регулированию и контролю горения газа в котлах отопления. Когда нужно сделать выбор из 2-х групп автоматики, многие стремятся купить автоматику для газового котла именно в механическом варианте.

Почему выбирают механический контроль:

В чем состоит суть настройки в ручном режиме? Прибор оснащен таким удобным компонентом, как плата управления газового котла, а также шкалой температур от минимума до максимума. При установке стрелки регулятора на конкретный уровень, он задается отопителю. После зажигания котла, начинает функционировать терморегулятор, устанавливающий заданный параметр температуры, закрывая или открывая кран для подачи топлива.

Вмонтированная термопара в теплообменник для касается теплоносителя, и имеет в составе особый стержень, изготовляемый из реагирующего на различные изменения температуры материала. Главным образом он изготавливается из инвара, который является сплавом железа и никеля. При воздействии температуры стержень удлиняется или укорачивается. Он соединяется с клапаном, который под действием стержня и осуществляет регулирование подачи на горелку газа.

Сегодня производители к механическому блоку автоматики добавляют еще 2 датчика:

датчик пламени.

Оба датчика моментально отключают поступление газа в котел, в случае резкого снижения давления в трубе или в случае падения тяги в дымоходе. Такая погодозависимая автоматика систем отопления для загородной дачи или дома. Датчики имеют устройство, которое основано на изгибе тонкой пластины, которая изготовлена из сплава 2-х металлов. К примеру, если температура высока, происходит выгибание пластины и удержание клапана в открытом состоянии. Если пламя уменьшилось, происходит выпрямление пластины и клапан перекрывается. Такая же процедура осуществляется и с датчиком тяги в дымоходе.

Энергозависимая автоматика

Примером может служить энергозависимая автоматика для газовых котлов отопления Арбат. Она представляет собой электронное устройство, основная задача которого заключается в регулировании процесса подачи газа за счет открытия и закрытия крана.

Устройство является сложным механизмом, а производители добавляют ему еще ряд дополнительный функций:

В настоящее время производители движутся дальше, поскольку требования к комфортному использованию котлов повышаются, автоматика наделяется еще и следующими функциями:

Выходит, что данный тип является автоматикой безопасности котлов отопления. Еще большой популярностью сегодня пользуются электрические водонагреватели для отопления, применяемые в небольших квартирах и загородных домах. Отдельного внимания заслуживает система диагностики. Она обеспечивает возможность предотвратить возникновение различных серьезных неисправностей. Конечно, это позволяет значительно экономить на ремонте оборудования.

Сегодня на рынке можно встретить различные приборы отопления электрические энергозависимые.

Это могут быть как обычные блоки, которые не имеют программного управления, так и программируемые. Вторые удобны тем, что есть возможность задавать необходимый режим температуры на значительный отрезок времени, вплоть до недели. К примеру, посмотрев прогноз погоды, есть возможность установить требуемую температуру на каждый следующий день, что обеспечит сохранность в квартире комфортного температурного режима. Также можно программировать температуру, как в ночное, так и дневное время.

За счет чего достигается бесперебойность работы системы

Циркуляция теплонесущей жидкости в системе отопления энергонезависимых котлов происходит естественным образом (самотеком) за счет нагрева и расширения теплоносителя. У обычных котлов эту функцию выполняет специальный циркуляционный насос.

Устройство дымохода газового котла

Поддержание горения топлива осуществляется за счет создания естественной тяги с помощью дымохода, при этом вытяжной вентилятор отсутствует.

Чтобы обеспечить эффективную циркуляцию теплоносителя по всей системе, котлы нужно устанавливать в самой нижней точке контура системы отопления.

Котел запускается вручную. Для этого нужно подать газ и нажать кнопку, от которой срабатывает пьезоэлемент. Также горелку можно зажечь с помощью спички, которую нужно просунуть в специальное запальное отверстие.

В первую очередь загорается фитильная горелка (она не гаснет), а уже от нее зажигается основная горелка. Основная горелка нагревает теплоноситель до нужной температуры, после чего датчик тепла отключает её и прекращает подачу газа.

При снижении температуры теплонесущей жидкости терморегулятор вновь автоматически включает подачу газа и зажигает основную горелку от постоянно горящего фитиля.

Для эффективной работы автономного котла необходимо соблюсти ряд условий:

• магистральная сеть отопления должна быть смонтирована под небольшим углом для хорошей циркуляции теплоносителя;
• диаметр труб в системе отопления должен быть достаточно большого размера;
• контур отопления должен иметь минимальное возможное количество изгибов;
• в систему необходимо дополнительно установить расширительный бачок для отвода паров, образующихся при нагреве теплоносителя.

Внутренние устройства газового котла

Внутренние устройства котельного оборудования можно разделить на две группы:

1. Обязательные;
2. Дополнительные.

К обязательным конструктивным элементам газового котла относятся:

1. Горелочное устройство;
2. Теплообменник;
3. Наружная обшивка (кожух);
4. Элемент управления температурой теплоносителя;
5. Газовый клапан.

Горелочное устройство состоит из группы труб с перфорацией по диаметру, воздухозаборной решеткой (атмосферные горелки). В закрытые камеры сгорания воздух нагнетается вентилятором. Наддувные горелки оборудованы вентилятором повышенной производительности.

Теплообменный аппарат – трубчатый змеевик с пластинами оребрения. Выполняется из чугуна или стали.

Стальные теплообменники отличаются высокой прочностью, более высокими показателями теплопередачи. Сталь несколько легче чугуна, поэтому все настенные агрегаты имеют теплообменник из этого материала. Сталь более подвержена коррозии, срок службы изделий из нее меньше чугунных аналогов.

Чугунные теплообменные аппараты тяжелее, но меньше подвержены коррозии. Чугун отрицательно реагирует на гидроудары и резкое изменение температуры. При резком вбросе холодной воды (в процессе подпитки системы) горячий теплообменник может лопнуть.

Наружная обшивка выполняется из стали или пластика, под ней иногда оборудуется слой тепловой изоляции.

Элемент управления температурой имеет различные модификации – от механической до дистанционного управления режимом работы.

Газовый клапан осуществляет процесс подачи газа, регулирует величину объема подаваемого на горение топлива. Работа его напрямую зависит от терморегулятора температуры теплоносителя.

К дополнительным элементам относятся:

1. Циркуляционный насос;
2. Расширительный бак (экспанзомат);
3. Вентилятор системы удаления дыма и забора воздуха;
4. Теплообменник ГВС;
5. Трехходовой клапан ГВС;
6. Система управления и автоматики.

Циркуляционные насосы всегда приблизительно соответствуют по производительности тепловой мощности котла. Объем встроенного расширительного бака довольно мал, рекомендуется проводить проверочный расчет его соответствия смонтированной системе отопления.

Вентиляторами оборудуются настенные котлы с закрытой камерой сгорания. Система ГВС входит в состав двухконтурного котла, как настенного, так и напольного типа.

Системы управления отличаются степенью сложности и наполненности функциями. Простейшие системы осуществляют управление температурой, имеют ряд блокировок безопасности (от закипания, наличие протока и так далее).

Более сложные системы обладают возможностями самодиагностики, интегрирования с системами погодозависимой автоматики, программирования режимов работы, дистанционное управление.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

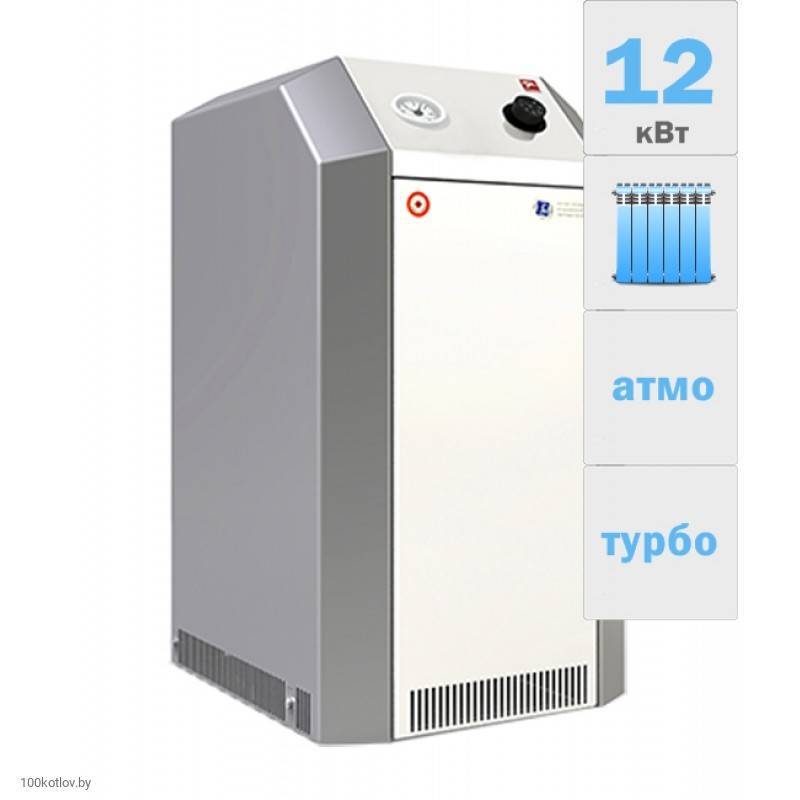

Принцип работы настенных энергонезависимых газовых котлов

Данный тип котлов является энергонезависимым, а это значит, что для его функционирования не используется электричество. Другими словами, в системах отопления с подобными котлами используется естественная тяга воздуха.

Газовые энергонезависимые котлы оборудованы двумя горелками, одна из которых называется запальной, а другая основной. При нажатии на кнопку розжига срабатывает пьезоэлемент, который разжигает запальную горелку, а та в свою очередь зажигает основную. Основная горелка нагревает теплообменник. Она работает до тех пор, пока теплообменник не нагреется до определенной температуры, после чего подача газа уменьшается, и она перестает гореть. Далее система ждет сигнала от термодатчика, который срабатывает при достижении теплообменником нижнего порога температуры. Запальная горелка снова разжигает основную горелку после получения сигнала от датчика температуры, а в систему начинается подача газа. Начинается нагрев теплообменника.

Также в большинстве моделей котлов данного типа присутствует клапан обратной тяги, который прекращает подачу газа при плохой или отсутствующей тяге. Данный клапан повышает уровень безопасности эксплуатации оборудования.
