Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Рекомендации по выбору

Принцип действия.

Чтобы оповестить жильцов дома о приходе гостей, придумано несколько рабочих схем.

1. Механический принцип действия отличается максимальной простотой, надежностью и долговечностью. Несмотря на архаизм, механические звонки пользуются спросом у владельцев недвижимости.
2. Электромеханические модели обладают ударным (механическим) механизмом (он издает звук), который активируется электрическим импульсом.
3. Электронные устройства оснащаются миниатюрными датчиками и микросхемами, благодаря которым появляется возможность беспроводной передачи сигнала и настройки удаленного доступа. Но цена таких устройств выше, чем более простых моделей.

Способы передачи сигнала

. При нажатии кнопки звонка сигнал должен поступить к динамику. Для этого есть два варианта передачи импульса.

1. Проводные звонки являются самыми дешевыми и надежными конструкциями. Но в стене или дверной коробке придется делать отверстие для провода. Он соединит кнопку с приемником, образуя электрическую цепь.
2. Беспроводные звонки обеспечивают связь между кнопкой и оповещателем через радиосигнал. Минусом такой схемы является потеря сигнала при его прохождении через двери и стены. Зато такие модели выглядят более современно, они выгодно отличаются функциональными возможностями.

Атмосферостойкость

Когда требуется установить дверной звонок в частном доме, важно обратить внимание на атмосферостойкость модели

1. О пыле- и влагозащищенности может сообщить индекс IP. Первая цифра после литер обозначает уровень пылезащиты, а вторая указывает на степень влагозащищенности. Чем выше цифровые значения, тем лучше защита. Например, звонки с обозначением IP44 устойчивее к негативным факторам, чем IP20.
2. На улице наблюдается большой перепад температур. Некоторые электронные устройства в мороз не реагируют на нажатие кнопки звонка. Поэтому выбор модели будет зависеть от климатических особенностей региона.

Громкость

. Отличаются дверные звонки и уровнем громкости. Оптимальным вариантом будет покупка модели с регулировкой силы звука. Но если динамик расположен в прихожей, то услышать тихую трель в дальней комнате не всем жильцам удается. Самыми громкими считаются устройства с уровнем звука 80-100 дБ.

Питание.

Электромеханические и электронные приборы используют для работы ток. Электроэнергия требуется не только приемнику, но и кнопке.

1. Динамик может подключаться к электрической сети дома или квартиры с напряжением 220 В. С установкой такого изделия могут возникнуть серьезные трудности (штробление и сверление стен).
2. Проще осуществляется монтаж приемников, которые работают от пальчиковых батареек. Но срок службы у них редко превышает 1 год.
3. В кнопку производители устанавливают маленькие батарейки в виде таблетки. Некоторые источники тока редко встречаются в российских магазинах.

Мы отобрали в обзор 16 лучших дверных звонков. Все они реализуются в торговой сети нашей страны

При распределении мест редакция журнала expertology отталкивалась от заключений экспертов, принимая во внимание отзывы отечественных пользователей

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

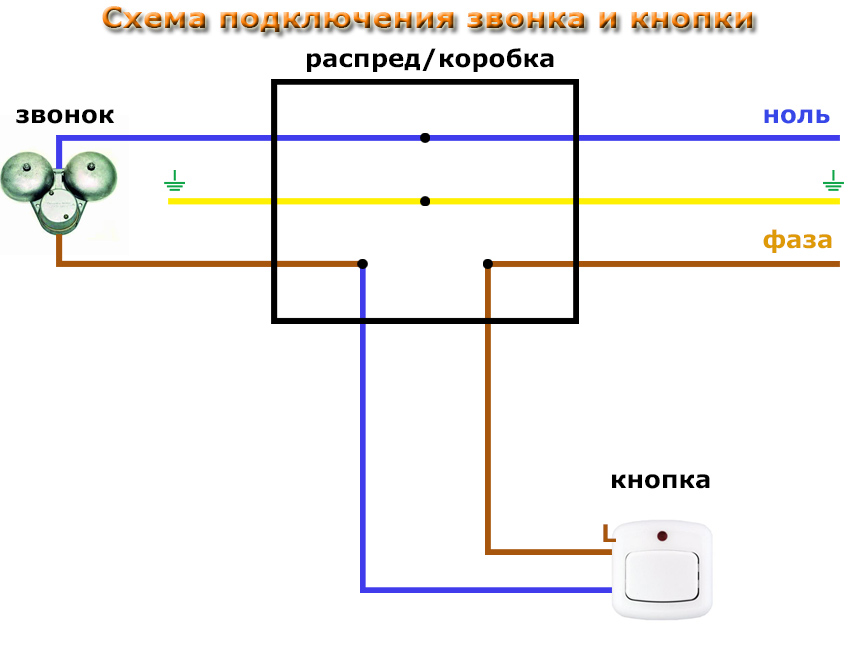

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож; набор отверток; отвертка-индикатор; шурупы и шуруповерт; изолента; клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Беспроводной дверной звонок своими руками

Среди разнообразия предложений на рынке бытовых устройств некоторые из них можно создать в бытовых условиях. Как сделать дверной звонок своими руками из вышедшего из строя бытового оборудования. и что может понадобиться для работы?

Беспроводная модель дверного звонка

Бытовые гаджеты постоянно усовершенствуются, меняется их дизайн, они становятся универсальными и компактными приборами. Сейчас не новость звонок для двери с набором мелодий в mp3 формате или воспроизводящий человеческий голос.

Растущая популярность беспроводного звонка связана с легкостью монтажа, при котором не требуется использовать коммуникационные провода и сверлить дырки в стенах для кабеля. Такую модель можно устанавливать на определенном расстоянии от частного дома на воротах или дверях квартиры.

Схема беспроводной конструкции состоит из таких частей:

• передатчика, генерирующего высокочастотные звуки,
• транзистора,
• батарейки мощностью 12 вольт,
• 2-х параллельно подключенных контуров, выполняющих роль антенны,
• приемника с частотой передачи 433 МГц.

Схема работы бытового прибора отличается простотой. От передаточного устройства поступает сигнал на детектор, который принимает его и отправляет на усилитель. Потом сигнал поступает на чип. На нем формируется будущий звуковой сигнал, который слышит человек.

Самодельный дверной звонок из подручных деталей

Беспроводное устройство для двери можно сделать в домашних условиях. Основным отличием схемы такого звонка является частота, на которой транслируется сигнал на принимающее устройство с передатчика.

Сам прибор состоит из таких модулей:

• схемы управления,
• передаточного устройства,
• источника питания,
• звукового чипа.

Управление звонком происходит с помощью кнопки, запускающей чип и таймер передатчика. Микросхема, находящаяся на резисторах и 2-х диодах, ограничивает максимальное значение напряжения.

Устройство управления выполняется на основе микросхемы, выполняющей роль таймера, который включает передатчик после нажатия кнопки.

Одиночные импульсы, генерируемые элементами, находящимися на микросхеме, напрямую связаны с постоянной времени в цепи

Важно, чтобы применяемые в схеме конденсаторы имели необходимое для работы напряжение

В качестве звукового чипа используется микросхема, воспроизводящая заложенные в нее звуки. Роль антенны выполняет кусок провода длиной около 1 м, что позволит передавать сигнал на расстояние до 100 м.

Настройка самодельного прибора начинается с проверки питания. Далее определяется исправность работы звукового чипа и передаточного устройства.

Иногда в быту, среди использованной и непригодной техники, можно найти нужные детали для создания новой вещи. Например, из сломанной трубки домофона, электронная схема которого соответствует микросхеме дверного звонка.

Для изготовления дверного звонка необходимо демонтировать использованную вещь, извлечь из нее детали обвязки. Транзисторы выходного каскада извлекаются из разобранного лучевого монитора. Для проверки работоспособности деталей электронная схема собирается на макетной плате.

Питание для испытательного тестирования осуществляется от батареек. После проверки работоспособности электронные компоненты собираются на макетной плате для пайки. К собранной детали выводятся наружу провода:

Динамик для звонка можно извлечь из системного блока компьютера 486 серии. В завершение работы самодельная конструкция помещается в корпус, в качестве которого можно использовать модем.

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку

Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

• динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки,
• в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Внимание! При установке беспроводного звонка нужно учитывать максимально возможное расстояние между кнопкой и динамиком. В зависимости от материалов, из которых изготовлены стены, это расстояние может меняться. Некоторые беспроводные звонки комплектуются сразу несколькими динамиками

Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Установка беспроводного звонка

Осмотр комплектации.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Внимание! Если внутренние части беспроводного звонка работают от электрической сети, их нужно подключить к ней. Для этого нужно воспользоваться инструкцией. Эта процедура не сложнее подключения обычной розетки

Эта процедура не сложнее подключения обычной розетки.

Проверка работоспособности.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
• http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
• http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Рекомендации по выбору

Принцип действия.

Чтобы оповестить жильцов дома о приходе гостей, придумано несколько рабочих схем.

1. Механический принцип действия отличается максимальной простотой, надежностью и долговечностью. Несмотря на архаизм, механические звонки пользуются спросом у владельцев недвижимости.
2. Электромеханические модели обладают ударным (механическим) механизмом (он издает звук), который активируется электрическим импульсом.
3. Электронные устройства оснащаются миниатюрными датчиками и микросхемами, благодаря которым появляется возможность беспроводной передачи сигнала и настройки удаленного доступа. Но цена таких устройств выше, чем более простых моделей.

Способы передачи сигнала

. При нажатии кнопки звонка сигнал должен поступить к динамику. Для этого есть два варианта передачи импульса.

1. Проводные звонки являются самыми дешевыми и надежными конструкциями. Но в стене или дверной коробке придется делать отверстие для провода. Он соединит кнопку с приемником, образуя электрическую цепь.
2. Беспроводные звонки обеспечивают связь между кнопкой и оповещателем через радиосигнал. Минусом такой схемы является потеря сигнала при его прохождении через двери и стены. Зато такие модели выглядят более современно, они выгодно отличаются функциональными возможностями.

Атмосферостойкость

Когда требуется установить дверной звонок в частном доме, важно обратить внимание на атмосферостойкость модели

1. О пыле- и влагозащищенности может сообщить индекс IP. Первая цифра после литер обозначает уровень пылезащиты, а вторая указывает на степень влагозащищенности. Чем выше цифровые значения, тем лучше защита. Например, звонки с обозначением IP44 устойчивее к негативным факторам, чем IP20.
2. На улице наблюдается большой перепад температур. Некоторые электронные устройства в мороз не реагируют на нажатие кнопки звонка. Поэтому выбор модели будет зависеть от климатических особенностей региона.

Громкость

. Отличаются дверные звонки и уровнем громкости. Оптимальным вариантом будет покупка модели с регулировкой силы звука. Но если динамик расположен в прихожей, то услышать тихую трель в дальней комнате не всем жильцам удается. Самыми громкими считаются устройства с уровнем звука 80-100 дБ.

Питание.

Электромеханические и электронные приборы используют для работы ток. Электроэнергия требуется не только приемнику, но и кнопке.

1. Динамик может подключаться к электрической сети дома или квартиры с напряжением 220 В. С установкой такого изделия могут возникнуть серьезные трудности (штробление и сверление стен).
2. Проще осуществляется монтаж приемников, которые работают от пальчиковых батареек. Но срок службы у них редко превышает 1 год.
3. В кнопку производители устанавливают маленькие батарейки в виде таблетки. Некоторые источники тока редко встречаются в российских магазинах.

Мы отобрали в обзор 16 лучших дверных звонков. Все они реализуются в торговой сети нашей страны

При распределении мест редакция журнала expertology отталкивалась от заключений экспертов, принимая во внимание отзывы отечественных пользователей

Конструкция и виды электрозвонков

По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные. Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.

Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

Конструкция электромеханического звонка. Традиционное однообразное звучание раздается в момент, когда молоточек начинает ударять по чаше. Благодаря устройству чаши звук получается гулким и громким

Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.

Электронные модели, в свою очередь, делят на 2 группы:

• Проводные, у которых все части соединены проводами. Плюсы: понятная конструкция, легкий монтаж, надежность. Минусы: зависят от подачи электричества, требуют сверления и штробления стен.
• Беспроводные, подающие сигналы радиоволнами. Они работают на батарейках или аккумуляторах, реже – от сети. Плюсы: не зависят от подключения к электросети, кнопка защищена от пыли и влаги, простая установка. Минусы: ограниченное расстояние между блоками, регулярная замена элементов питания.

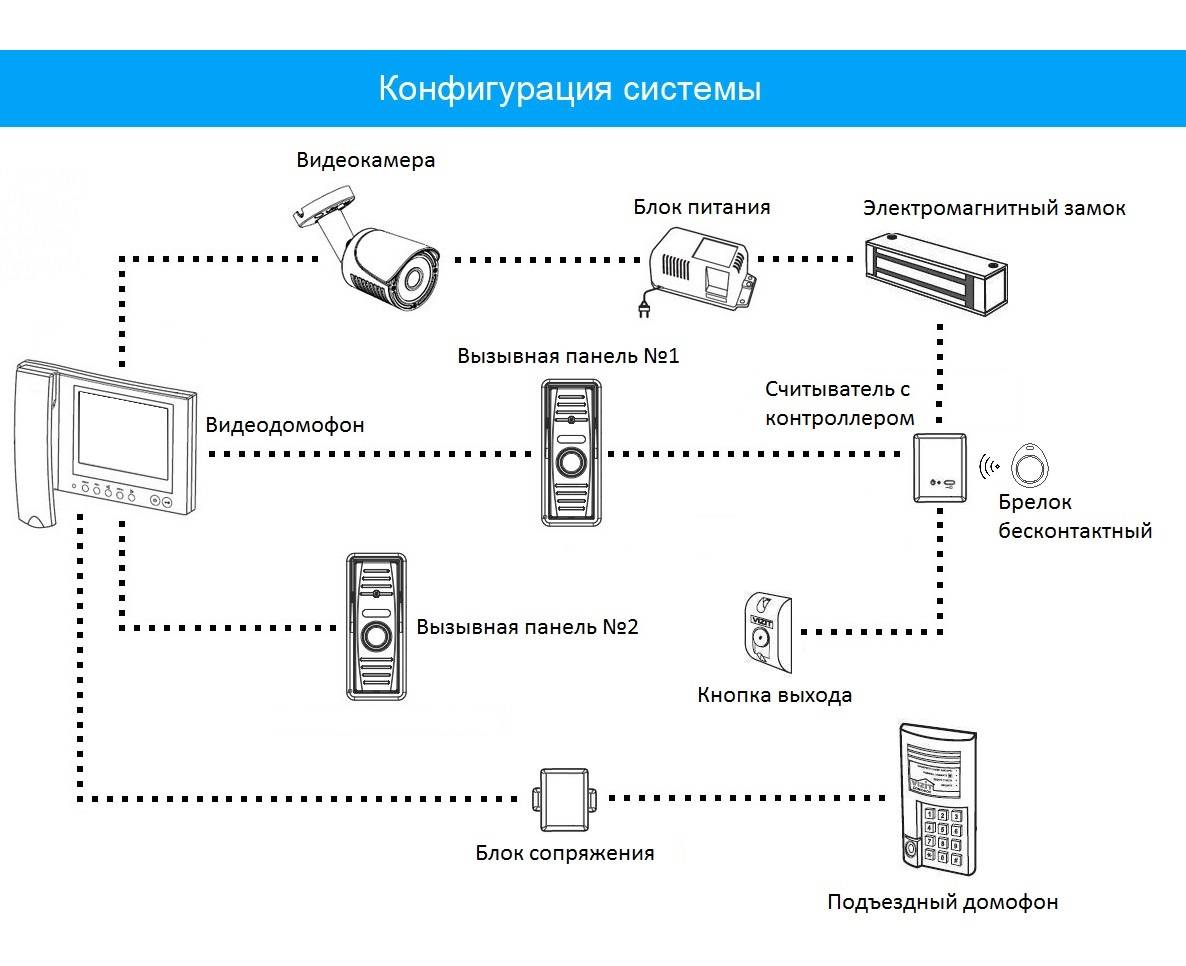

Еще есть видеозвонки с камерой, но об их конструкции, способе установки и принципе действия нужно говорить отдельно. Мы же остановимся на актуальных электронных моделях, которые в большом количестве присутствуют на отечественном рынке.
