Установка сплит системы: пошаговая инструкция по монтажу своими руками

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

через розетку для однофазных бытовых приборов;
от отдельной линии в основном для промышленных устройств.

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

подготовить материалы и инструменты;
изучить схемы в инструкции;
проложить и подключить межблочные кабели (об этом писалось выше);
установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

Нюансы монтажа наружного блока внутри балкона

Как я уже говорил – самое главное, чтобы лоджия хорошо проветривалась. Иначе воздух внутри быстро нагреется, и расположенный там кондиционер будет отключаться от перегрева (в худшем случае может и сгореть).
На неостекленном балконе рекомендую расположить внешний блок так, чтобы он не выходил за пределы боковой стены. Если в последующем установятся оконные рамы, то наружный блок не помешает.
Располагать прибор лучше повыше. Желательно, чтобы до потолка осталось хотя бы 10 см, от краев до стен и окон – хотя бы 15 см.
Повторюсь, дренаж от внешнего блока и от внутреннего надо выводить на улицу. При работе на охлаждение вода будет капать с внутреннего блока, при обогреве – с наружного.

Другие варианты установки кондиционера в квартире

Мы разработали собственные монтажные решения, позволяющие установить кондиционер даже в самых сложных условиях. Например, если единственное возможное место установки внешнего блока не имеет доступа из квартиры, то работу выполняют наши промышленные альпинисты. Если в жилом комплексе запрещён монтаж наружных блоков на фасаде, то мы готовы установить устройство в местах общего пользования.

Учебный центр «Бризекс»

Монтаж кондиционера с промышленным альпинистом

Эту технологию монтажа мы применяем, если к месту установки внешнего блока нет доступа из квартиры, например, если нужно смонтировать наружный блок над окном или между окнами. В этом случае монтаж возможен только силами промышленных альпинистов.

Установка кондиционера в готовую корзину

Управляющие компании новых жилых комплексов зачастую запрещают установку наружных блоков в произвольном месте и предоставляют специальные места для монтажа, например, готовые корзины для кондиционеров.

Перед такой установкой оборудования требуется согласование работ с УК. Мы соблюдаем все эти требования: согласовываем работы с УК и устанавливаем внешний блок в корзину от застройщика. Кондиционер при этом выглядит незаметно.

Корзины для внешнего блока могут быть расположены над окном помещения, где планируется установка кондиционера. В этом случае для размещения внешнего блока нужно договариваться с соседями сверху о проведении работ из их квартиры. Чтобы избежать этих неудобств, мы можем предложить монтаж с помощью наших промышленных альпинистов.

Монтаж кондиционера на балкон или лоджию

На открытом балконе или лоджии сплит-система имеет постоянный доступ к свежему воздуху и может работать на полную мощность без перегрева. При выборе этого монтажного решения мы соблюдаем требование к минимальной длине магистрали.

Установка кондиционера в место общего пользования

Это монтажное решение мы применяем в домах, где для монтажа наружных блоков отведены специальные места общего пользования. В этом случае коммуникации уже проложены застройщиком в общем канале, а места для внешних блоков выделены в зоне свободной циркуляции воздуха.

Монтаж кондиционера в местах общего пользования требует согласования с Управляющей компанией жилого комплекса, поэтому перед установкой мы выполняем весь цикл согласования работ с УК.

Перед монтажом мы получаем доступ к месту общего пользования, определяем, какие трассы ведут в квартиру клиента и проверяем, достаточно ли места для размещения внешнего блока. Затем мы проводим диагностику проложенной застройщиком фреоновой трассы на обрыв и разгерметизацию контура с помощью закачки в неё азота под давлением.

Установка кондиционера в квартире на готовую трассу

Это монтажное решение мы применяем в новостройках, в которых застройщик уже проложил трассы для кондиционера. Перед монтажом трасса закольцовывается и проверяется азотом на герметичность.

Монтаж кондиционера в квартире в два этапа

Если ремонт в квартире ещё не закончен, то кондиционер мы устанавливаем в два этапа: на первом этапе бурим отверстие в стене, прокладываем межблочные коммуникации и устанавливаем внешний блок, а на втором этапе, когда ремонт уже завершится, монтируем внутренний блок и подключаем его к коммуникациям.

Чтобы убедиться, что в процессе отделки комнаты фреоновая трасса не была повреждена, на втором этапе работ мы также проводим проверку трассы на герметичность: закачиваем в систему азот под давлением.

При установке кондиционера в два этапа готовая работа выглядит эстетично, так как фреоновая трасса полностью закрывается отделкой. Помимо этого, такое монтажное решение позволяет организовать отведение дренажа в канализацию, а не напрямую через трубку на улицу. Для этого на первом этапе дренажная трасса прокладывается по полу в стяжке, штрабе в стене или по потолку. По окончании монтажа дренажную трассу не будет видно под отделкой. В новых жилых комплексах такое решение для отвода дренажной жидкости — это единственный разрешённый вариант, так как Управляющие компании этих ЖК запрещает выводить дренажные трубки на улицу.

Рекомендации по установке кондиционера: инструкция и пошаговый монтаж мобильного прибора

Чтобы установить кондиционер дома, потребуется соорудить специальную конструкцию, состоящую из рамки от москитной сетки и оргстекла. В комплектации кондиционеров имеется патрубок, предназначенный для вывода отработанного воздуха за пределы помещения, а также необходимые для его крепежа соединительные детали. Чтобы горячие потоки не попадали обратно в помещение, нужно купить специальный воздуховод в виде розетки. Впоследствии он будет монтироваться в оргстекло.

Мобильный кондиционер можно использовать в качестве временной альтернативы

Инструкция по установке мобильного кондиционера в квартире своими руками:

Берется москитная сетка, габариты которой соответствуют размерам створки, куда будет отводиться горячий воздух из помещения.
Измеряются ее размерные параметры и переносятся на оргстекло. Для этого можно использовать шило или макетный нож.
В соответствии с разметкой из оргстекла вырезается кусок.
Края этого отрезка следует зачистить с помощью наждачной бумаги.
В том месте, где будет крепиться воздуховод, в оргстекле вырезается отверстие под его монтаж.
Воздуховод-розетка вставляется в это отверстие и герметично фиксируется. Для этого можно использовать прижимное кольцо, если оно предусмотрено, или герметик.
Оргстекло наклеивается на предварительно обезжиренную поверхность рамки.
Москитная сетка аккуратно удаляется из рамки с помощью плоскогубцев или пинцета.

Останется только открыть створку окна для проветривания и вставить туда рамку с оргстеклом, присоединить патрубок воздуховода к розетке и включить прибор. Разумеется, мобильный агрегат не так эффективен, как полноценная сплит-система. С другой стороны, выполнить монтаж более мощного кондиционера своими руками гораздо сложнее. Мобильный прибор можно использовать в качестве временной альтернативы. Также он подойдет для охлаждения определенной зоны в помещении.

Инструкция по установке кондиционера и пошаговое описание всех операций

Прежде чем приступать к работе, нужно удостовериться в наличии необходимых инструментов и расходных материалов. По назначению они делятся на несколько групп. Для монтажных работ потребуется приобрести электроинструменты:

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться

болгарку;
перфоратор;
дрель.

Для установки кондиционера самостоятельно понадобится измерительный инструмент и приспособления для нанесения разметки. Чтобы все элементы конструкции были установлены ровно, обязательно нужно использовать лазерный или строительный уровень. Для нанесения линий необходимы маркеры или разметочные карандаши.

Качественный монтаж климатических систем невозможен без специализированного оборудования:

Инструмент для работы с медными трубами – газовая горелка и припой (для соединения методом низкотемпературной сварки), труборез и трубогиб, а также вальцовка или риммер для формирования фаски.
Пылесос промышленного назначения – для удаления мелкого строительного мусора и пыли.
Вакуумный насос – для сушки магистрали.

Перед тем как начать монтаж нужно хорошо изучить процесс установки сплит-систем

Монтаж климатического оборудования невозможен без гипсокартона, пассатижей, стремянки, отверток и прочих вспомогательных инструментов. Перед началом работ нужно тщательно изучить процесс установки сплит-систем, видео в интернете могут оказать неоценимую помощь в этом деле.

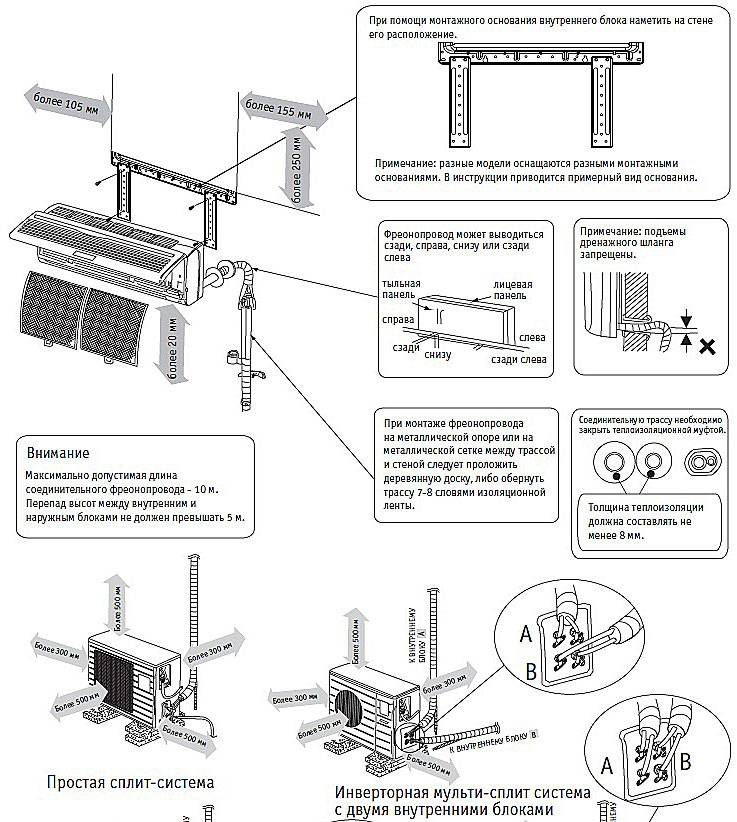

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Технические требования к монтажу блоков

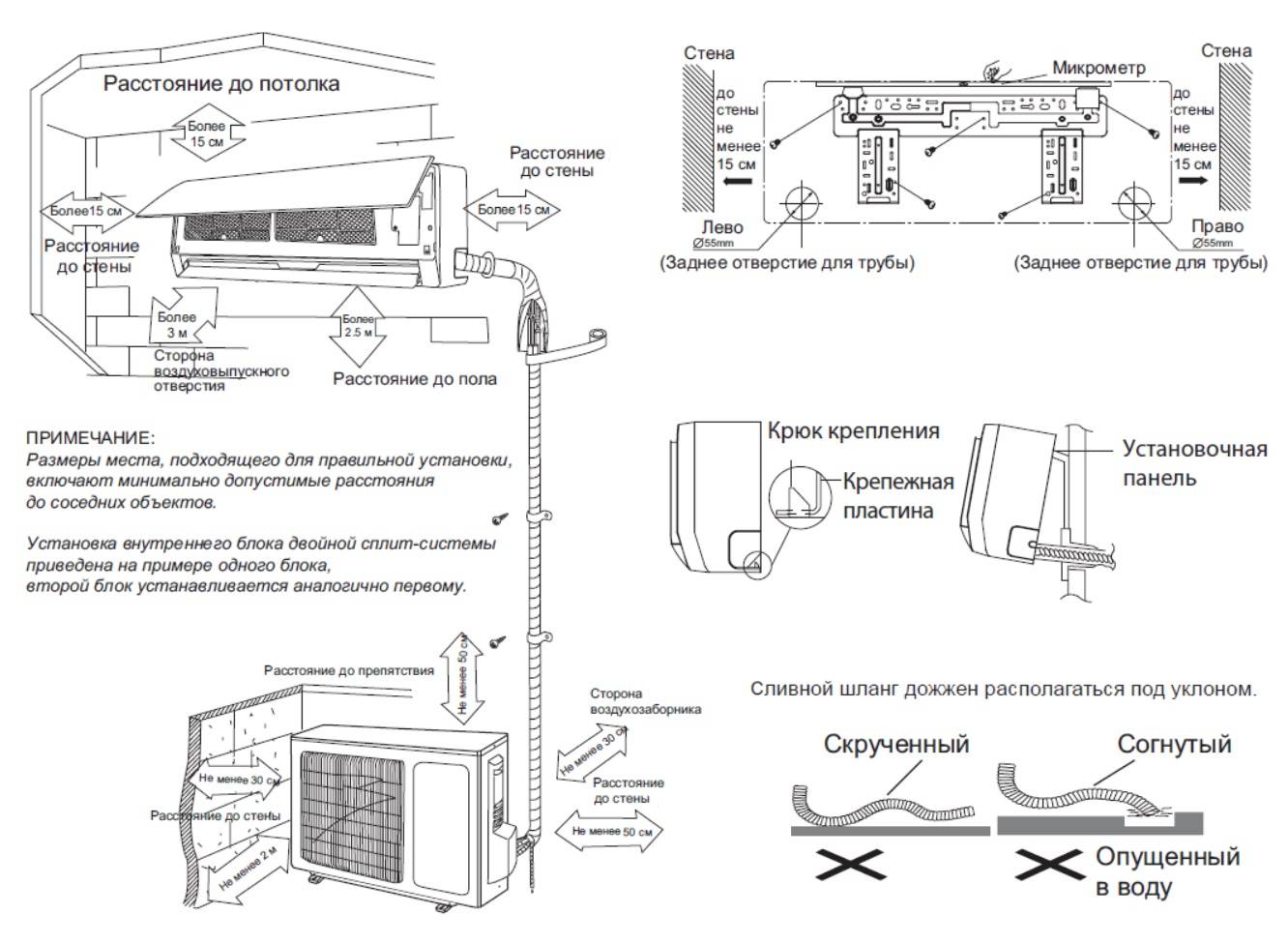

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

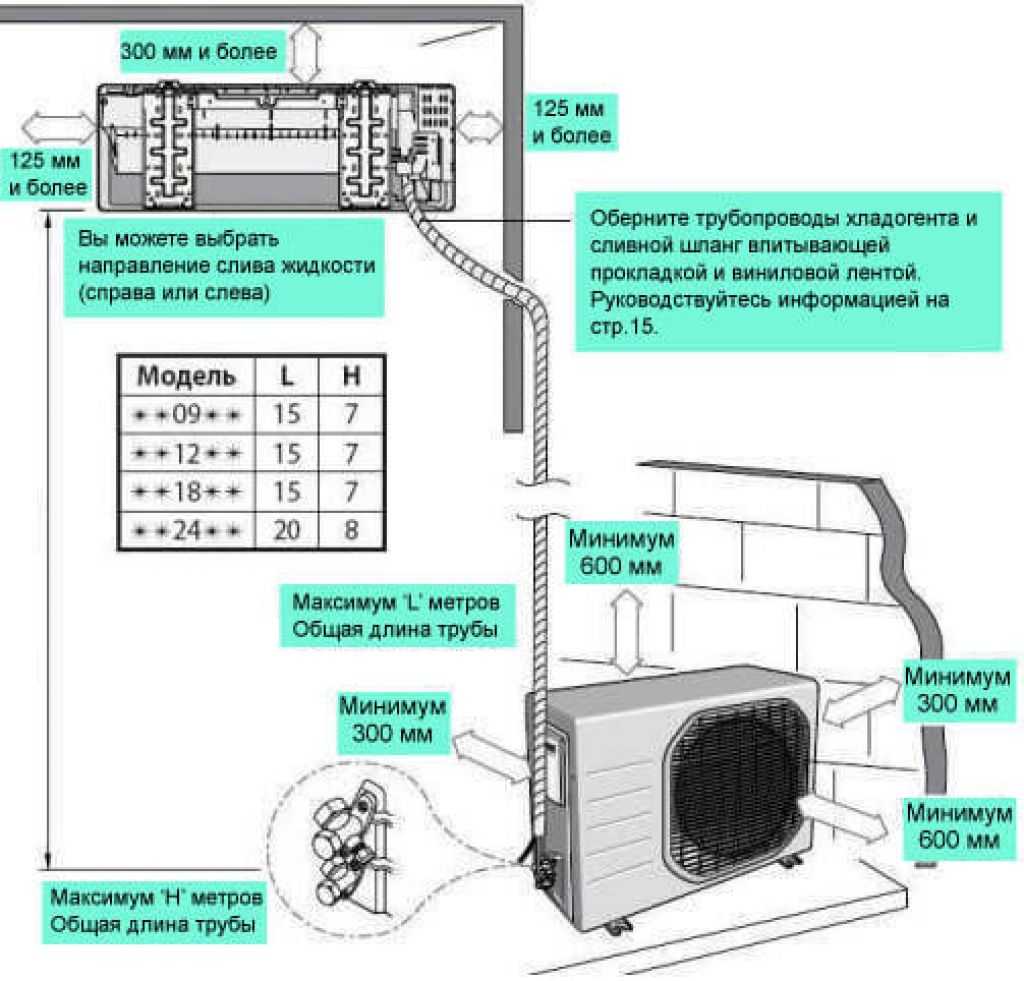

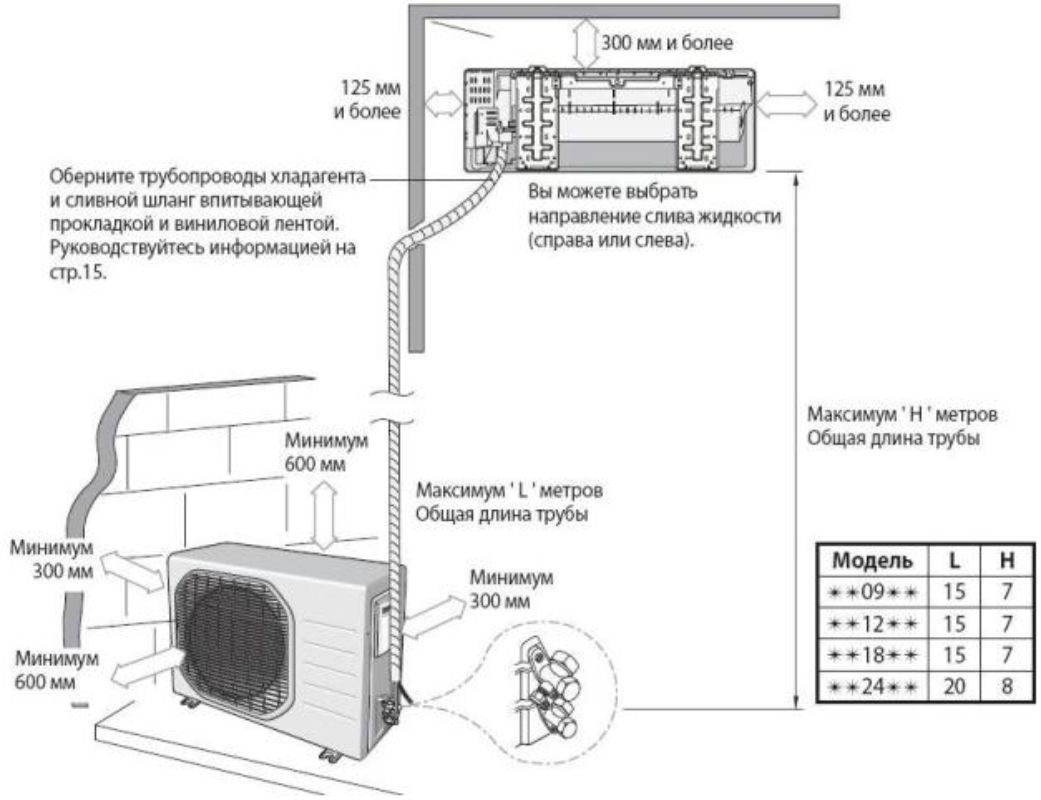

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

для силы тока менее 18А сечение должно составлять 1,5 мм2
18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

внешнего (прикрепляется на стену снаружи)
внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
внутренний блок устанавливается в квартире
фреоновая магистраль соединяет обе части устройства между собой
прокладка электропроводов
следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Принцип работы и устройство кондиционера

Прежде чем начать установку кондиционера, необходимо ознакомиться с его устройством и понять принцип работы.

Устройство системы кондиционирования воздуха достаточно простое – конструкционно она состоит из следующих узлов и элементов:

компрессор, который устанавливается снаружи здания;
конденсирующий теплообменник, находящийся в наружном блоке;
испарительный блок, который устанавливается внутри помещения (в зависимости от моделей, могут быть несколько блоков);
регулятор давления;
система соединительных трубок.

Сама система представляет собой замкнутый контур. Внутри контура основным элементом, служащим для охлаждения воздуха, является хладагент.

Как правило, в качестве хладагента используется фреон. Находясь в газообразном состоянии он под давлением, нагнетаемым вентилятором компрессора, переходит в конденсирующий теплообменник, где при соединении с внешним воздухом превращается в жидкость и уже в жидком виде поступает в испарительный блок через регулятор давления.

Изначально в качестве хладагента в кондиционерах использовался аммиак. Однако, вследствие того, что аммиак чрезвычайно ядовит, в последствии он был заменен на более безопасный фреон

Благодаря действию регулятора давления понижается температура кипения фреона. Попадая в специальную камеру, находящуюся в блоке испарителя, фреон расширяется и «закипает», при этом интенсивно поглощая тепло и отдавая холод. В результате этого процесса происходит выделение конденсата, который оседает внутри камеры испарителя на радиатор, через который жидкость выводится в специальный резервуар. Из системы кондиционирования конденсат выводится через трубку.

Поглощая тепло, фреон вновь переходит из жидкого состояния в газообразное и под давлением через систему трубок выводится обратно в блок компрессора, замыкая круг рабочего процесса.

Уровень шума при работе кондиционера рассчитан в соответствии с нормами, прописанными в СН 2.2.4-2.1.8.562-96. Он не должен превышать 40 дБ днем и 30 дБ ночью. Появление шипения, гула или грохота говорит о возникновении неисправности в работе кондиционер

Таким образом, замкнутый цикл работы хладагента зависит от тщательного соединения всех элементов и исключения разгерметизации на стыках и соединениях системы.

Подробнее об устройстве и принципе работы бытового оборудования для кондиционирования воздуха мы рассказывали в этом материале.

Также для обеспечения нормального функционирования кондиционера стоит правильно подобрать место его установки. При несоблюдении технических условий по монтажу, повышается износ деталей системы и вероятность сбоев в работе. Особенности установки будут рассмотрены ниже в статье.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
Правильный монтаж.
Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее. Устанавливать кондиционер следует ближе к окну

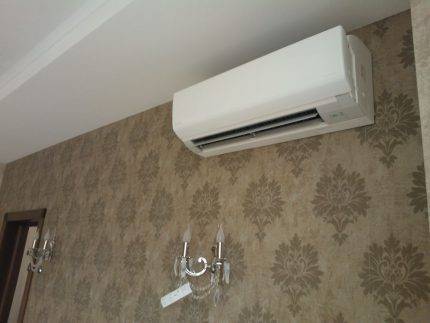

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
Испаритель не должен быть заслонен шторами, мебелью и др.
Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
Нельзя устанавливать систему над батареями.
Обеспечить свободный доступ.
Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Подбор провода для подключения

пятижильный медный провод

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

прикрепленный к наружному блоку межблочный кабель

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Электрическая схема кондиционера

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Как резать оргстекло

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.
