Биметаллические радиаторы отопления: виды, рейтинг, как выбрать бимметалические батареи

Биметаллический радиатор с нижним подключением

Сегодня в качестве альтернативы входит в моду нижнее подключение батарей.

Если вы владелец частного дома и хотите, чтобы система отопления органично вписалась в интерьер вашего жилища, то это беспроигрышный вариант. Трубы в этом случае удобно скрываются под напольное покрытие, не привлекая излишнего внимания.

Преимущества

Разнообразие и большой ассортимент предлагаемых радиаторов отопления порой ставит в тупик покупателей, подобрать тот самый вариант, который подходит для их дома становится не так просто.

Взамен чугунным батареям приходят более привлекательные внешне стальные и алюминиевые секции, а также их гибридный вариант — биметаллические радиаторы, которые оснащены блоком, специально приспособленным для нижнего подключения труб. Установить их самостоятельно не составит большого труда, к тому же значительно облегчается обслуживание системы, так как при летнем отключении отопления отпадает необходимость сливать воду.

Биметаллические радиаторы обладают достаточно высокой теплоотдачей, а ее максимальный показатель достигается при нижней подаче горячей воды.

Это становится возможным из-за конструкционной особенности прибора, которая способствует формированию потоков тепла, основанных на конвекции и излучении.

Горячая вода быстро нагревает нижнюю часть батареи, а верхняя часть, наряду с поступающим теплоносителем, прогревается теплыми воздушными потоками.

Стальной сердечник составляет основу прибора. Он обеспечивает прочность всей конструкции, устойчивость к высокому давлению воды, достигающую до 35 атмосфер, а также повышенную скорость прохождения теплоносителя. В отличие от алюминия, сталь хорошо противостоит коррозионным процессам, может эксплуатироваться в среде с высокой жесткостью воды. Повышение теплоотдачи достигается прикреплением к сердечнику алюминиевых ребер.

Важно! Алюминий намного превосходит чугун по показателю конвективного обогрева. Интенсивность теплоотдачи алюминия составляет 60%, в то время, когда чугунные батареи обеспечивают только 20% за счет конвекции

К другим преимуществам биметаллических радиаторов относится наличие сложной системы ребер. Каждая пластина оснащена соединительным ниппелем с двух сторон, что позволяет их перегруппировать при необходимости, меняя местами, а также, добавив дополнительные секции, легко увеличить их количество.

Простоту монтажа биметаллических радиаторов с нижним подключением также можно отнести к достоинствам. Так как трубы подсоединяются без сложных изгибов напрямую, горячая вода проходит беспрепятственно, обеспечивая быстрый прогрев батареи.

Существенным фактором является относительно низкая цена установки.

Недостатки

Биметаллические радиаторы не лишены недостатков. В основном это заключается в высокой стоимости прибора. Но этот недостаток компенсируется долговечностью изделия.

Некоторые проблемы возникают при неправильной эксплуатации. Стальной сердечник может подвергнуться ржавчине, если сливать воду в летнее время, а также при использовании антифриза.

При нижнем подключении батареи и сокрытии труб под напольное покрытие проблемы могут возникнуть при аварии. В этом случае придется демонтировать пол, что влечет за собой дополнительные убытки. Эффективность теплового прибора несколько снижается при использовании многосекционных батарей из-за неравномерного или неполного прогрева секций. Решением проблемы является установка удлинителя протока. Есть мнение, что нижняя подводка уменьшает теплоотдачу, но это легко меняется при грамотном выборе оборудования.

Необходимое крепление

Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.

Особенности кронштейнов являются такими:

Используемый металл имеет относительно малую толщину.
Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.

Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.

Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:

Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.

Методы подключения и схемы

Существует три метода монтажа радиаторов:

Боковой: подачу присоединяют к верхней части батареи, а обратку к нижней, причём с одной стороны. Этот вариант эффективен если количество секций не превышает 10. В противном случае удалённая часть будет слабо прогреваться, что снизит КПД. Подобная схема подключения наиболее распространена в многоквартирных домах.

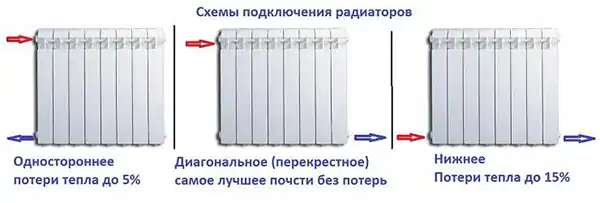

Фото 1. Три распространенные схемы подключения биметаллических радиаторов отопления и их примерные теплопотери.

Нижний: обе трубы подводят с одного края, горизонтально, что помогает скрыть обвязку, создать красивый интерьер. Применяется в хорошо прогреваемых помещениях или в сочетании с тёплыми полами. Это связано со слабым прогревом радиаторов, по которым вода должна подниматься наверх.
Диагональный: подачу монтируют к верхней части батареи, а обратку — к нижней, но с другого бока. Теплоноситель легко растекается по всему объёму, что делает данную схему наиболее эффективной.

При монтаже нового устройства в многоквартирном доме нужно выбирать тот же вариант, что задуман инженерами. В частном строении следует ориентироваться на личные предпочтения и расчёты.

Как правильно подключить биметаллический радиатор отопления в квартире

Определившись со схемой, подготавливают детали:

батарею;
трубы;
краны;
клапан спуска воздуха;
переходники;
запорную арматуру;
кронштейны;
прокладки.

Справка! Большинство деталей идут в комплекте с радиатором. При отсутствии некоторых компонентов, их необходимо докупить.

Сам процесс заключается в 6 шагах:

Демонтаж старого устройства. Он начинается на подготовительном этапе со слива воды из текущей батареи. Для этого перекрывают вентиль на подаче и открывают на обратке. Затем следует удаление участков труб, примыкающих к магистрали. Обычно их просто выкручивают. Если соединения не имеют резьбы, используют приборы для нагрева.
Разметка точек крепления батареи. Для этого радиатор прикладывают к предполагаемому месту монтажа. Понадобятся не менее двух людей: пока один держит, второй метит карандашом (или другим предметом, в зависимости от покрытия). Следует помнить, что трубы должны состыковываться, а для выравнивания использовать строительный уровень.
Установка и фиксация крепежей. В намеченных точках проделывают отверстия под крепежи. Для этого потребуется перфоратор и дюбели. Последние часто включают в комплект.

Для радиаторов из трёх секций достаточно одного крепления, из 4–6 — двух, из 7–9 — трёх, в остальных случаях — четырёх.

Пять и больше требуются при монтаже очень длинных конструкций, применение которых нецелесообразно из-за снижения КПД.

Установка радиатора. Устройство ставят на крепления, так, что горизонтальный коллектор получается подвешенным. Следует учитывать, что биметаллические радиаторы надо подключить и испытать в заводской упаковке. Это помогает при обнаружении проблем: после неудачной опрессовки батарею легко демонтируют и возвращают производителю для устранения неисправностей или замены на новую. Рабочий прибор закрепляют, вкручивая в резьбу. Иногда трубы просто приваривают, что зависит от определённой обвязки.
Установка крана Маевского. Устройство всегда включено в комплект к радиатору. Его размещают в любой доступной для обслуживания точке батареи, затягивая динамометрическим ключом. Такой способ укрепления поможет избежать превышения напряжения выше нормы. Затем проводят монтаж запорной арматуры и регулятора температуры, если последний используют.
Соединение с теплопроводной системой отопления. Биметаллические радиаторы нельзя зачищать наждаком или напильниками, поскольку испортится обшивка. Это приведёт к возникновению течей, в редких случаях переходящих в прорыв.

Особенности подведения батарей в частном доме

Во время монтажа нужно соблюдать принципы, описанные выше. Последовательное размещение компонентов и тщательный контроль над процессом позволит создать систему, способную долго работать от котла без дополнительного обслуживания.

Важно! При выборе места следует выбирать участки со свободным доступом. Это сделает возможный ремонт удобнее

И также облегчит перекрытие кранов при необходимости проведения опрессовки.

Принципиально схемы ничем не отличаются от тех, что используют в квартирах. Установка биметаллического радиатора довольно проста, но для соблюдения точности будет правильно пригласить специалиста.

Биметаллические радиаторы отопления; какие лучше; инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

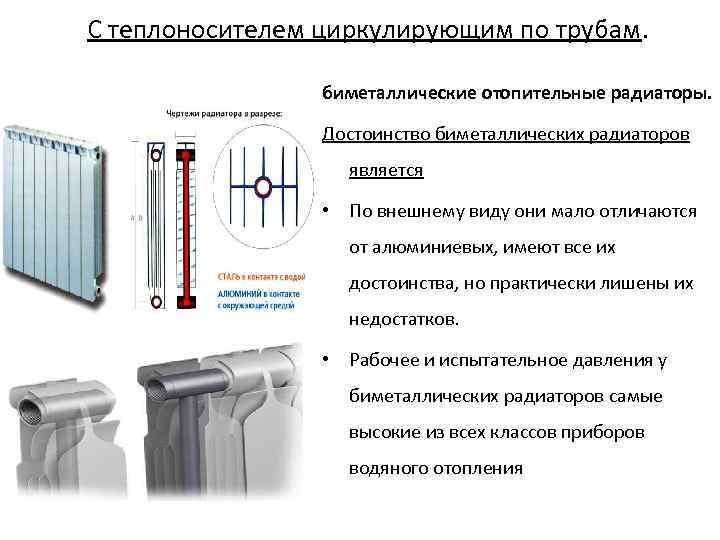

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Как установить биметаллический радиатор отопления без проблем?

Перед монтажом нужно промыть радиаторы. Для этого нельзя использовать моющие средства, имеющие щелочную реакцию.
Нельзя зачищать винтовые соединения, предназначенные для контактного соединения с другими поверхностями.
Каждый радиатор в обязательном порядке должен быть снабжен автоматическим или ручным выпускным клапаном для стравливания воздуха из системы.
Чтобы клапан не засорялся, желательно на подающий трубопровод системы установить фильтр.
При монтаже следует применять многозаходную резьбу.
Резьбовые элементы монтируются с усилием, не превышающим 12 кг.

Установка радиатора отопления, подробно на видео:

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему и сохранит текущий КПД. Процесс работы достаточно прост и описан ниже.

Важно! По окончании проводят комплекс испытаний, известный как опрессовка. Она включает проверки водой, теплом и пневматикой

О чём говорят технические характеристики

Теплоотдача – измеряется в ваттах, указывается для температуры воды в системе 70°C, средние значения – 180-190 Вт.

Рабочее давление – обычно указывается 16-35 атм, что удовлетворяет требованиям любых отопительных систем с большим запасом.

Межосевое расстояние – показывает, насколько нижний коллектор отстоит от верхнего. Может составлять 200мм, 300мм, 350мм, 500мм, 800мм. Выбирать высоту радиатора лучше не по этому показателю, а по габаритам.

Максимальная температура теплоносителя – обычно составляет 95°C

Если указано меньше, следует обратить внимание на температуру в системе, чтобы избежать работы радиатора на указанном пределе. Габариты – понадобятся для определения необходимой высоты радиатора с учётом отступа в 15см от пола и от подоконника

Вес – примерный вес одной секции с межосевым расстоянием 50см составляет всего 1,6-1,7кг.

Выбор биметаллических радиаторов отопления

Осуществляя выбор биметаллических батарей, следует обращать внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации. Больше информации о производителях биметаллических радиаторов найдете здесь

Больше информации о производителях биметаллических радиаторов найдете здесь

Конструкция

Как уже отмечалось, радиаторы могут быть монолитными и секционными. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной отопительной системы, нужно знать, какое рабочее давление в системе. Если она подвергается воздействию мощных гидроударов, то лучше отдать пользу монолитным моделям. Во всех остальных случаях рекомендуется приобретать секционные, поскольку они намного дешевле.

Чтобы приобрести устройство более надежное, следует знать, что есть два типа. Первый вид изготавливается из стального каркаса, другой снабжается только усиленными сталью каналами, по которым движется теплоноситель.

Большей прочностью и надежностью характеризуются батареи, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, в результате чего риск появления коррозии минимален.

Основными признаками, характеризующими первый тип являются вес и стоимость. Производят их такие фирмы: Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.

Другой тип называется полубиметаллическими радиаторами. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Наиболее популярны устройства марок Gordi, Sira и Rifar, исключая модель Monolit.

Межосевое расстояние

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако, дистанция между осями у моделей разнится. Стандартные показатели расстояния между осями: 35 и 50 см.

Можно найти радиаторы, в которых промежуток равняется 20 см, такая длина считается минимальной. Батареи с таким расстоянием выпускают фирмы: Sira, BiLUX и RIFAR. Максимальная дистанция составляет 80 см, такие модели присутствуют у производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если теплоноситель недостаточно высокого качества и содержит большое количество щелочи и кислотности. В основном это характерно для батарей в многоквартирных домах

Также:

Важно, чтобы внутренние каналы были выполнены из одного металла, желательно из нержавейки.
Толщина стенок внутренней трубы должна составлять 3-3,5 мм.
Очень важную роль играет качество и эластичность прокладок. Именно они оказывают влияние на надежность соединений, поэтому обычно в качестве материала изготовления для них выступает резина или силикон

Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами
Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
Если радиатор секционный, то здесь следует обратить внимание на ниппели. Важно, чтобы они были выполнены из высококачественной стали
О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то зацепы для ключа точно сорвутся и в этом случае ниппель нужно будет распиливать при помощи шлифовальной машинки и доставать его части из отверстий секций.
Ширина фронтальной части ребра радиатора должна быть более 70 см. В случае, если этот показатель ниже, то это отразится на теплоотдаче радиатора в отрицательную сторону. Наиболее оптимальный соотношение размера секции в сечение составляет 80*80 мм. С такими показателями теплоотдача точно будет высокой.
Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже, чем 1 мм.

Гарантия

Гарантийный срок также говорит о качестве изделия. Если производитель дает срок эксплуатации всего 1-2 года, то это значит, что вероятность того, что радиаторы будут работать с высокой эффективностью мала, т.к. эксплуатационный период качественного изделия составляет 20-30 лет.

Какой радиатор лучше установить?

Современный рынок предлагает широкий выбор биметаллических радиаторов разных марок от разных производителей. Есть отечественные и импортные варианты. Среди иностранных моделей популярны итальянские или немецкие радиаторы отопления биметаллические.

К популярным батареям немецкого производства можно отнести радиаторы компании Тенрад. Все изделия данной фирмы отличаются надежностью и высокими эксплуатационными параметрами. Оребрение трехрядное, что обеспечивает хорошие показатели теплоотдачи.

Среди итальянских изделий стоит рассмотреть итальянские биметаллические радиаторы отопления Global STYLE PLUS 500. Для подключения такого агрегата используется боковая схема. Монтируется прибор на стену. Благодаря отличным техническим характеристикам и привлекательному внешнему виду, на радиатор биметаллический Global STYLE PLUS 500 отзывы только положительные. Чаще всего пользователи отмечают эффективную работу и долговечность. Теплоотдача равняется 185 Вт. А температура теплоносителя может достигать максимальной отметки в 110 градусов. На радиаторы отопления Глобал отзывы многочисленные.

Итальянская компания Радена также специализируется на производстве биметаллических батарей. Для изготовления используется только высокоуглеродистая сталь. Рабочее давление составляет 25 атмосфер. А температура среды достигает 100 градусов. Есть батареи со стандартным боковым и с нижним подключением. На радиаторы отопления Радена отзывы положительные. Отмечается долговечность, хороший дизайн, возможность использования в однотрубных и двухтрубных отопительных системах с горизонтальным и вертикальным размещением теплопроводов.

Рассмотрим модели отечественного производства. Например, радиаторы отопления российские биметаллические Рифар Монолит. Хоть бренд Рифар на рынке появился совсем недавно, продукция данной фирмы уже успела потеснить изделия именитых немецких и итальянских производителей. Используются радиаторы Рифар в жилых и административных зданиях. Имеют отличные характеристики. Также полностью соответствуют радиаторы биметаллические гост 31311 2005, ТУ.

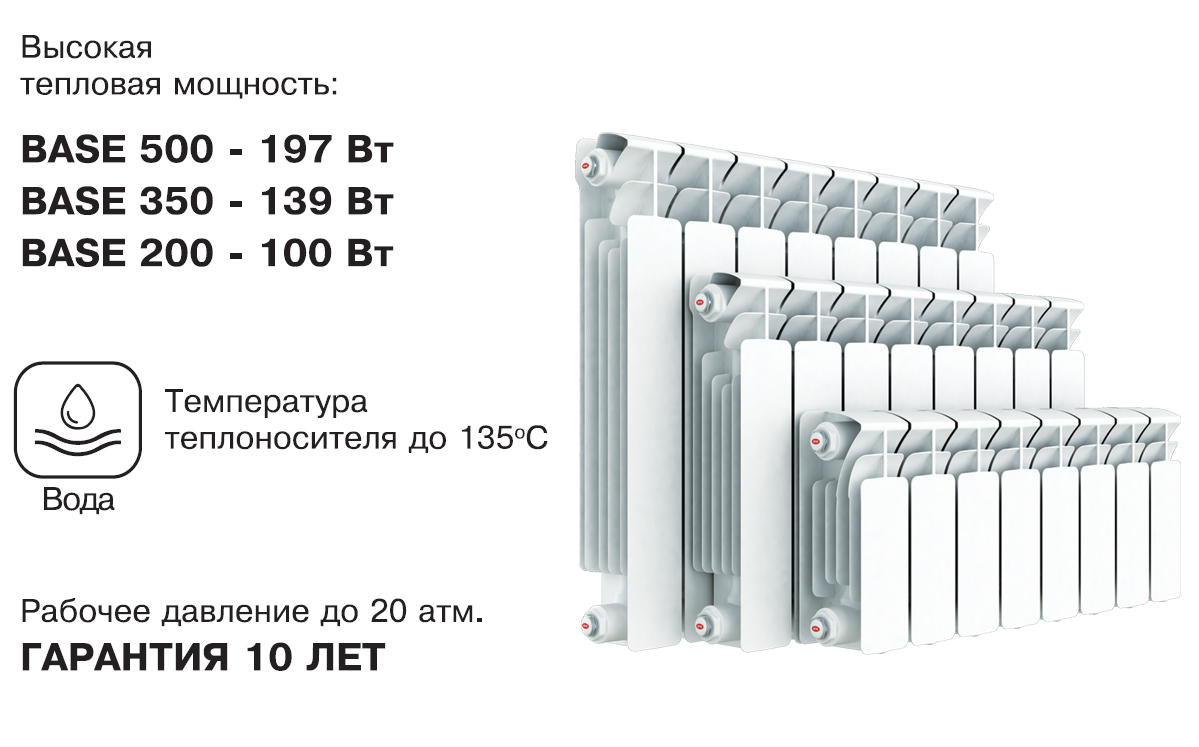

Рифар монолит выпускаются в двух типоразмерах: 350 и 500 мм. Чаще всего используются радиаторы с межосевым расстоянием 500 мм. Стыки между секциями отсутствуют. Поэтому, если вы решили установить такую батарею, надо сразу выбрать необходимую длину. На радиаторы отопления биметаллические Рифар Монолит 500 цена оптимально сочетается с функциональностью и качеством. Монтаж таких батарей проводится быстро и легко. Не требует использования переходников.

Не так давно появились в продаже и радиаторы Термохит российского производства. Данное оборудование относится к бюджетному классу. Широкого распространения еще не получило, поэтому на радиаторы отопления Термохит отзывы не слишком многочисленны. Технические характеристики высокие. Но все же качество уступает более дорогим моделям.

Есть на отечественном рынке и батареи китайского производства. Тут стоит отметить радиаторы Оазис. Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. На биметаллические радиаторы отопления Оазис отзывы в основном положительные. Пользователи выделяют такие плюсы данных агрегатов, как высокие технические показатели, длительная заводская гарантия и демократичная цена.
