Монтаж пнд, пэ труб - установка водопровода своими руками

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

сокращение временных и финансовых затрат;
сведение к минимуму вреда, наносимого окружающей среде;
нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

сначала по обеим частям трассы выкапываются два котлована;
затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Прокладка водопровода в земле из ПНД

В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.

Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.

Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.

Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.

Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой

ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей

Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м. Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб

Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.

Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.

Как осуществляется прокладка труб пнд в земле

Частный дом – это всегда уют, комфорт и спокойствие, которого очень часто не хватает в многоквартирных домах, в особенности в мегаполисах. Но в то же время, частное жилье – это постоянный труд, который требует кое-какого времени. Безусловно, следить за домом несложно, а вот на первоначальном этапе обустройства все-таки придется похлопотать больше, чем в квартире.

Важной частью обустройства частного жилья является прокладка коммуникаций. Причем есть три основные составляющие, без которых сегодня выжить можно, но нормально жить нельзя. Это водоснабжение, электрификация и канализация

Данные коммуникации должны быть установлены, если зимой хочется в выходной день просидеть с чашкой горячего чая в теплом доме и не выходить на мороз

Это водоснабжение, электрификация и канализация. Данные коммуникации должны быть установлены, если зимой хочется в выходной день просидеть с чашкой горячего чая в теплом доме и не выходить на мороз.

Составляющие водоснабжения и канализации

Конечно, речь пойдет о трубах. Проводя эти коммуникации, нужно быть уверенным в качестве материалов и соединений, потому как большая часть изделий на даче будет находиться на улице, мало того, в земле. Хорошим выбором станут трубы из полиэтилена низкого давления (ПНД). У этих изделий есть ряд преимуществ перед металлическими аналогами.

Долговечность (срок службы до 50 лет).
Легкость (вес материала значительно ниже, чем у металлических изделий).
Устойчивость (к внешним и внутренним воздействиям, инертность к воде, выдерживание высоких и низких показателей температур).

Стыковка ПНД труб

Прокладка ПНД труб в земле

В зависимости от вида коммуникации, можно выбрать полиэтилен напорный или безнапорный. Напорный вид труб способен выдерживать определенное давление постоянно, безнапорный — нет. Первый вид – это идеальный материал для водопровода, второй – для канализации. Часто, при необходимости выполнения таких работ, многие не знают последовательности, а главное, с чего начать прокладывать коммуникации.

Начать стоит с того, что схематически указать, где и каким образом на даче будут проходить трубы. Для проекта необязательно иметь инженерное образование, но понимать минимальные особенности грунта и своего участка стоит. Чтобы правильно все сделать на даче, можно воспользоваться специальной технической документацией (планом) для участка. Там, как правило, указаны уже существующие коммуникации и зоны мелиорации, если такие есть рядом. На основании этой информации можно схематически определить место будущей прокладки труб

Обратить внимание нужно на два параметра: площадь территории, для определения качества разветвлений и входных устройств, мягкость, рыхлость почвы, для правильного выбора материала

Действительно, даже приблизительно понимая, что прокладываться будут полимерные изделия, нужно знать их обозначение, потому как видов достаточно много. Для проведения коммуникации под землей лучше всего использовать трубы ПНД PN10. Этот материал соответствует всем нормам для питьевого водопровода. Они выдерживают постоянное давление до 10 атмосфер. У них высокая прочность. Что касается канализации, здесь можно использовать более простые изделия.

Чаще всего, прокладывая водопровод на даче, возникает вопрос, на какую глубину закапывать трубы. На качество самой канавы очень влияют сам грунт и погодные условия. Рекомендуемая глубина для территорий со средними климатическими условиями – 1,6 м. Она обусловлена несколькими внешними характеристиками. Например, глубина промерзания грунта, как правило, составляет 1,4 метра. Значит, выкопав траншею меньшей глубины, есть очень большие риски порчи труб.

Прокладка труб пнд в земле

Ниже 1,6 м грунт имеет всегда положительную температуру. В случае если невозможно закопать трубы на указанную глубину, необходимы дополнительные работы по их утеплению. Ниже рекомендованной отметки не рекомендуется прокладка, потому как материал может не выдержать физического давления и попросту лопнуть.

Заключение

Подходить к установке системы водоснабжения следует с максимальной ответственностью. Очень хорошо предварительно проконсультироваться со специалистами

Также стоит обратить внимание, что существует более дешевый вариант полиэтилена — PN6. Для укладки в землю он не подходит и это стоит учитывать. Как осуществляется прокладка труб пнд в земле Инструкция и технология по прокладке пнд труб в земле при ремонте коммуникаций

Как осуществляется прокладка труб пнд в земле Инструкция и технология по прокладке пнд труб в земле при ремонте коммуникаций.

Прокладка труб ПНД для связного кабеля

Одним из требований нормативных документов по прокладке подземных линий связи, является требование о прокладке кабеля связи в полиэтиленовых трубах ПНД 32Т. Наружный диаметр полиэтиленовой трубы этой марки составляет 32 мм, внутренний ‑ 25 мм. Они должны быть проложены в траншеи заранее. Полиэтиленовая труба позволяет протянуть значительную длину кабеля и уменьшать количество стыков кабеля. В процессе эксплуатации она защитит связной кабель от повреждения, если будут проводиться подготовительные работы по прокладке кабеля для новой линии связи, при прокладке массивного кабеля не в трубах, при ремонтных работах и выемке ранее проложенного кабеля.

Наружный диаметр полиэтиленовой трубы для подземных линий связи составляет 32 мм, внутренний ‑ 25 мм.

Полиэтиленовую трубу, смотанную в бухту, устанавливают на подвижный тамбур и сразу же разматывают на максимально возможную длину пролета. При этом должны быть учтены обрезки трубы, которые будут выполнены в каждом транзитном колодце, имеющемся на этом пролете. Длину обрезков считают, как сумму расстояния между каналами плюс 400-450 мм. В итоге, ее длина должна быть такой, чтобы в последнем колодце обрезка была минимальной. При невозможности протянуть на всю длину пролета его измеряют рулеткой, а затем в доступных местах полиэтиленовую трубу обрезают. В колодцах, где имеется изменение направления трассы (угловых колодцах), она должна заканчиваться в каждом из них.

Трубу оснащают наконечником и проталкивают на всю длины пролета. Если внутри пролета имеются транзитные колодцы, то кабельщики помогают проталкивать ее в следующий колодец. Если она где-либо натолкнулась наконечником на препятствие, и дальнейшее ее продвижение оказалось невозможным, то кабельщики должны совместными усилиями, разворачивая трубу по часовой стрелке пытаться продолжить ее движение по пролету.

После того, как трубу протянули по пролету, ее обрезают на расстоянии 200-250 мм от каналов и устанавливают на выступающих частях металлические пластины (противоугоны) с углублениями равными ее внешнему радиусу. Пластины соединяют между собой болтами так, чтобы они не перемещались по трубе. Эти упоры должны исключить их перемещение при протягивании через них кабеля.

С целью экономии труб ПНД допускается стыковать маломерные остатки с целью их использования на пролетах, длина которых не превышает 70-80 м. Их стыки соединяют с помощью манжеты из металла длиной 150 мм и толщиной 1,5-2,0 мм. С внутренней стороны труб перед стыковкой снимают фаски под углом 30°. С двух сторон манжеты рядом с ней на трубы накладывают по одному пояску (в два слоя) сэвилена или наносят слой клея ГИПК-14-13. Поверх поясков устанавливают термоусаживаемую трубу длиной 250 мм. В колодцах их защищают от попадания в них мусора путем обмотки стыков слоями липкой ленты из пластмассы.

Технология монтажа

Технология прокладки ПНД труб в земле подразумевает создание проекта. Избежать это можно. Но тогда появляется огромный риск переделывать все заново. Начнем с соединений. Для герметичности выделяют несколько способов:

Сварка. Она является гарантией надежной сцепки элементов под высокой температурой. Больше всего подходит для прокладки труб под землей. Обойдется достаточно дорого, при условии покупки самостоятельно оборудование. Стоимость аппарата может достигать до 2 миллионов. При сотрудничестве со строительными компаниями этот вариант достаточно приемлем.
Внедрение с фитингами.
Фланцевая состыковка. Предназначается для ситуаций, когда скрепляемые составляющие разных типов арматур, деталей и так далее. Она не столько надежна, ведь места соединения могут оказаться незакрепленными. Это становится причиной течи.
Использование электромуфтового варианта используется при ремонте уже сформированного механизма. Для варианта нужно специализирующаяся аппаратура, умеющая считывать код. В нем зашифрованы особенности соответствующего температурного режима.

Кроме того, определите тип земли, в котором будет прокладываться траншея из ПНД труб. При закладке придерживаются следующего плана действий:

Прокопка и выбор формы углубления. Самой распространенной признается трапециевидная. Она хорошо подойдет для глубины пролегания больше, чем полтора ( 1,5) метра. А вот прямоугольная предназначена менее, чем полтора метра. Учитывать здесь стоит пролегание грунтовых жил

Ширину важно сделать вместительной. Например, для 120-140 см подходит D плюс 50 см, а для 70 – 1,5D )

Для труднопроходимых участков нужно выкопать траншею собственноручно, но в остальных ситуациях – лучше обратиться к услугам экскаватора. Сборка труб в одну единое. Для проверки утечки воды, жидкость сразу подается через отверстия. Если трубопровод совсем длинный и большой, то его сразу помещают в землю. Перед тем, как сделать, необходимо присыпать песком, т.е. создать подушку. А после прокладки засыпать песком, чтобы в случае экстренной ситуации быстрее пробраться к ней. Дополнительное утепление останавливает промерзание , ведь зимы бывают суровыми. Для этих целей используют кожух из минеральной ваты или каучук, обволакивающего всю поверхность. На заключительном этапе проведите врезку в дом. Не рекомендуется засыпать траншею раньше времени. Запустите воду и проверьте производительность. Это позволит избежать всевозможных неполадок и предотвратить их сразу.

Способы соединений ПНД труб при монтаже

Соединение ПНД труб бывает разъемным и неразъемным. Каждый тип позволяет создать прочную и надежную конструкцию, однако в то же время у каждого из них есть свои преимущества, которые стоит учитывать при монтаже ПНД своими руками.

Разъемный тип соединения

При использовании разъемного типа соединения создается конструкция, которая впоследствии может демонтироваться. Этот способ считается наиболее популярным, поскольку трубопровод легко установить без специального оборудования, а впоследствии разобрать. Соединения труб выполняются быстро, что не влияет на их качество.

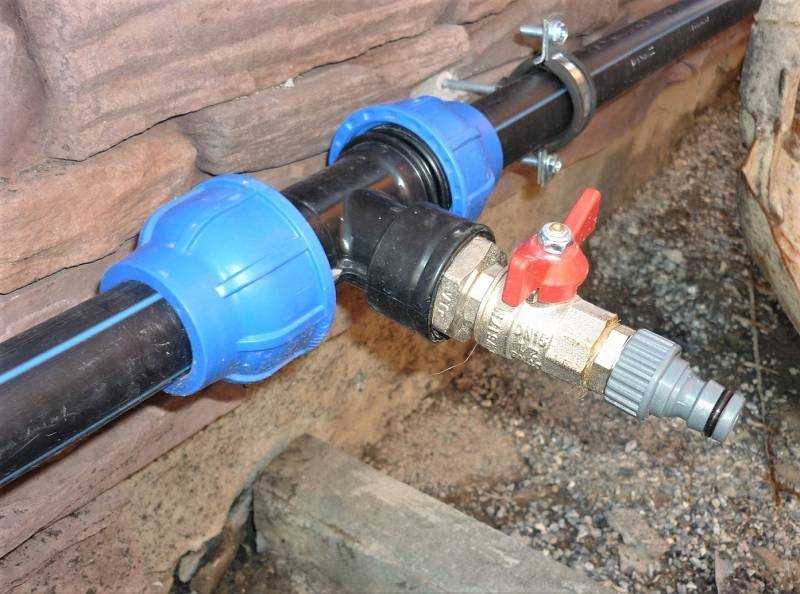

Использование фитингов

Фитинг — соединительный элемент водопровода, который применяют для монтажа ПНД в областях стыков, поворотов, а также увеличения и уменьшения диаметра. Конструктивные особенности фитингов — в простоте каждой детали. Все изделия имеют корпус разного типа с необходимым диаметром отверстий.

Установка трубопровода с помощью фитингов осуществляется в 4 этапа:
Примерка. Подбирается фитинг нужного типа и размера, определяется, на какую глубину будут вставляться части трубы. Делаются соответствующие отметки. На трубе подрезается фаска — ножом или фаскоснимателем.
Подготовка. Края смачиваются мыльным раствором или жидким мылом для последующей проверки герметичности.
Установка. Накидная гайка отвинчивается, в него устанавливается труба до сделанной заранее отметки.
Фиксация. Гайка фитинга затягивается до упора, при этом необходимо следить, чтобы не возникло пережима.

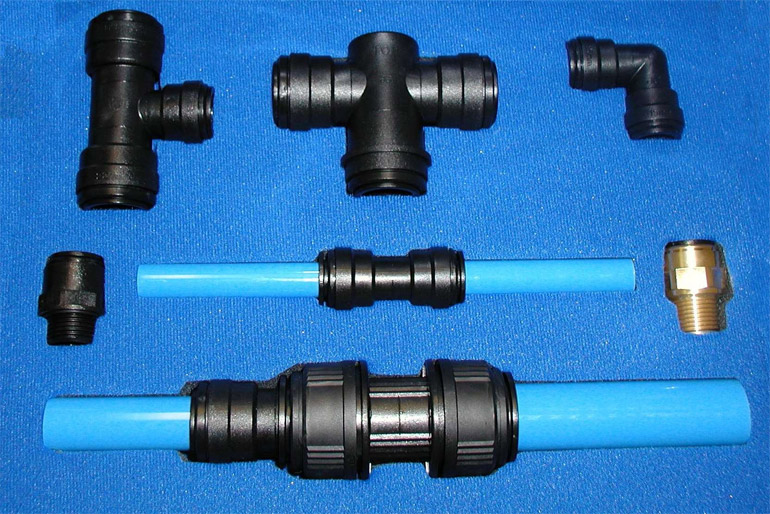

Виды разъемных фитингов для ПНД-трубопроводов

Фитинги могут быть различными по своему предназначению, а также месту крепления. Наиболее востребованы:

Прямой. Требуется для соединения отрезков труб с равным диаметром.
Компенсационной. Необходим в ситуациях, когда требуется соединить трубы разного диаметра.
Переходник. Требуется для соединения ПНД с изделиями из других материалов.
Тройник. Применяется в местах, где из одной трубы должно выходить две и более.
Уголок. Необходим для участков, где требуется поворот трубы.
Заглушка. Монтируется в месте прерывания трубы.

Посредством установки фланца

Чаще всего такие соединения применяют для труб с диаметром от 100 мм. Такая технология предполагает использование накидных фланцев, которые размещаются на торцах труб. Также они могут привариваться к трубе и соединяться с втулками. Для предупреждения протекания между фланцами вместе стыка используются соответствующие уплотнение.

Первый из фланцев монтируется на металлический торцевой конец трубы, а второй фланец, соответственно, фиксируется с пластиковым буртом к пластиковому торцу

Для получения герметичных соединений важно правильно устанавливать уплотнитель. Болты при этом должны быть качественно затянуты так, чтобы напряжение распределялось равномерно по всей детали

Неразъемные соединения

Выполняются методом сварки. Такой метод обеспечивает полностью герметичные стыки и при этом высокую надежность, однако его реализация невозможна без специального оборудования — сварочного аппарата. Также в некоторых случаях он не используется из-за внешних условий: например, воды в трубе.

Электромуфтовые соединения

Электромуфты изготовлены из ПНД и имеют внутри металлическую нагревательную спираль. Соединяемые трубы устанавливаются в муфту, а затем подается напряжение, вследствие чего муфта и заготовки разогреваются и свариваются. Это достаточно простой и удобный способ сварки, но при этом и дорогой. На больших диаметрах стоимость муфты может обойтись дороже самих труб.

Перед проведением работ требуются тщательная зачистка труб, а также обеспечение неподвижности в моменты разогревания и остывания.

Раструбный метод соединения

Наиболее экономичный метод, поскольку не требует затрат на сварку или покупку фитингов. Этот способ подойдет только для безнапорных трубопроводов, поскольку достаточная герметичность соединения обеспечена быть не может. Для ее повышения используются силиконовые или резиновые эластичные манжеты.

Раструбный метод предполагает установку более узкого конца одной трубы в другую, т.е. разогретое плечо (гладкий торец) вставляется в прогретое монтажное утолщение.

Прокладка ПНД трубы в земле

Широкое распространение получило применение труб ПНД для прокладки кабеля в земле. И это легко объяснимо, ведь материал выступает отличным диэлектриком

Создание ПНД-футляра важно и для человека, и для кабельной продукции. Прокладка кабеля в трубе ПНД – это отличная возможность защитить человека от поражения электротоком, а сам кабель – от коррозии

Так как цена за метр при прокладке ПНД-труб в подрядных организациях нас не всегда устраивает, нередко за работу мы принимаемся браться собственными силами

Но важно понимать, что устройство инженерных систем и сетей дилетантства не терпит, и любой отступ от технологических требований в будущем чреват авариями. Не терпит ошибок и соединение элементов (читайте “Способы соединения ПНД труб”) трубопровода и при устройстве магистралей для транспортировки жидкостей (системы канализации, дренажа, орошения), полиэтилен низкого давления для которых, благодаря своей гладкой фактуре, также является весьма подходящим материалом

Технология прокладки трубы ПНД в земле для защиты кабеля

Наибольшее распространение при защите кабеля получила следующая технология прокладки труб из полиэтилена низкого давления:

ставятся заглушки,
ПНД-изделия проталкиваются на нужный пролёт,
в местах встречи с препятствиями производится разворачивание элементов будущего защитного кожуха (как правило, по часовой стрелке),
для стабилизации создаваемого футляра на выступающих частях ставят упоры, имеющие углубления, чей размер совпадает с внешним радиусом элементов трубопровода.

Прокладка ПНД труб под землёй для канализационной, дренажной системы

Если же монтируется трубопровод для устройства системы канализации, дренажа или иной объект, выполняющий роль транспортной магистрали для жидких сред, то прокладка труб ПНД под землей ориентирована на следующие этапы:

Если создаётся система канализации, то обязательно осуществляется монтаж ревизионных колодцев. Без них невозможно будет обеспечить надлежащую чистку системы в момент возникновения засоров.

Прокладка труб: примерная стоимость работ

Стоимость работ при прокладке труб ПНД в земле зависит от объёма работ, применяемого способа соединения, как правило цена составляет от 1500 рублей за точку.

Стоимость прокладки трубы ПНД за метр в разных компаниях может отличаться также в зависимости от организации самого процесса работы. Оптимальные варианты, как показывает практика, наблюдаются в том случае, когда выпуском ПНД – изделий, и услугами по соединению элементов трубопроводов, созданию защитных кожухов для кабелей выступает одна и та же компания. В Москве к таким компаниям относится и наша. Если вас интересует прокладка ПНД трубы, цена в компании “Мэлпласт” вам обязательно понравится. Кстати, доставка самих технических ПНД труб и комплектующих на объекты здесь, благодаря продуманной системе логистики, также организована на должном уровне.

Прокладка ПНД трубы в земле Наши специалисты рассказывают как правильно прокладывать пнд трубу в земле, чем утеплять, на какую глубину копать траншею.

Источник

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

3 ÷ 3,5 м – в северных регионах РФ;
2,5 ÷ 3 – в средней полосе;
1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

Трубы укладываются раструбом вниз в подготовленные траншеи.
Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
Места соединения смазываются специальными составами.
Труба вставляется до упора в раструб.
Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Расчёт глубины прокладки и выбор труб

Прокладка трубопроводов отопления и водоснабжения, а также канализационного трубопровода производится, как уже было сказано выше на определённую глубину. Сами трубы производятся из различных материалов, которые отличаются друг от друга качественными характеристиками, что тоже влияет на особенности прокладки. Очень важным показателем для коммуникации, монтируемой под землёй, является прочность. Это связано с тем, что на трубопровод действует давление почвы.

Несложно догадаться, что наиболее устойчивыми к нагрузкам грунта являются металлические трубы. Рассмотрим, из каких металлов они изготавливаются:

стальные (нержавеющие и оцинкованные);
чугунные;
медные.

Если магистраль будет располагаться на большой глубине, то для ее монтажа используются только металлические трубы

Однако стоимость на изделия из металлов довольно высока, поэтому часто используются коммуникации из прочных полимерных соединений. Кроме этого, важным моментом является маркировка, которая при производстве наносится на деталь. Маркировка в обязательном порядке должна содержать показатель толщины стенки изделия, что позволяет определить его прочность. К примеру, канализационные трубопроводы, покрашенные в оранжевый цвет, разрешается прокладывать на глубине, не превышающей 3 м, а изделия из полиэтилена низкого давления (ПНД) выдерживают показатель давления 1,0 МПа, что равняется 10 атмосферам. Такая труба для прокладки канализации может переносить высокие показатели давления. Соответственно, из таких труб может быть смонтирована не только самотёчная канализация, но и коммуникация, оснащённая насосным оборудованием.

Существуют определённые нормы, рассчитанные в 1985 году, которые указывают зависимость глубины прокладки трубопровода от климатических условий. Эта закономерность указана в таблице ниже.

Таблица 1

Глубина прокладки трубопровода, м
Южные регионы 0,85

Центральные регионы 1,6

Северные регионы с тяжёлыми климатическими условиями 2,75

Данная классификация является примерной, поэтому рекомендуется производить конечный расчёт на основе современных данных для конкретного региона. Кроме этого, немаловажным фактором считается и состав почвы. От состава почвы также зависит глубина закладки водопроводной, или любой другой коммуникации. Колебания значений промерзания для разных грунтов составляют примерно 60 см.

Тип труб и метод их прокладки зависит также от вида почвы и климатических особенностей региона

Свойства материала ПНД

Современный дом без водопровода представить уже невозможно. На замену старым стальным трубам приходят новые технологические материалы. Металлопластиковые и полиэтиленовые трубы выдерживают любые нагрузки, даже при прокладке в земле не подвержены коррозии.

Монтаж полиэтиленовых труб в земле.

Конструкционный материал ПНД (полиэтилен низкого давления) является одной из производных при полимеризации этилена и обладает высокой пластичностью и не подвержен влиянию агрессивных сред. Эти свойства, а также и морозоустойчивость, сделали материал ПНД незаменимым в производстве сантехнических изделий, а в частности, труб для проведения водных и газовых коммуникаций. Продукцию из полиэтилена низкого давления можно условно разделить на три составляющие:

коммуникации для подачи воды и тепла в жилые помещения,
трубы для монтажа газопровода,
канализационные трубы для отвода и дренажа воды.

Также из этого материала можно изготовить и комплектующую арматуру, для установки указанных выше систем.

Качественные характеристики полиэтилена позволяют его использовать как в бытовых коммуникациях, так и в больших промышленных масштабах, когда нужна прокладка крупногабаритных труб ПНД в земле, выдерживающих высокое давление воды или газа. Диаметр и длина труб зависят только от условий эксплуатации и потребностей заказчиков.

Все работы по монтажу и установке труб необходимо начать с расчетов. Прекрасно, если у вас есть план участка уже с разработанной схемой прокладки коммуникаций. Если еще не все постройки существуют в реальности, не забудьте внести их в проект, что бы в последующем не появилось проблемы. Водопровод и канализацию всегда необходимо учитывать при строительстве. На первом этапе необходимо произвести прокладку траншей, так как трубы ПНД монтируются под землю. В зависимости от предназначения системы ( водопровод или канализация) выбирают способ соединения полиэтиленовых труб:

механическое крепление стыков, при помощи фитингов,
сварное соединение.

Самый простой способ это – разъемные соединения стыков труб. При таком способе сборки трубы ПНД соединяются при помощи уплотнителей и фитингов. При грамотном подборе стыковочных деталей, коммуникации можно прокладывать как прямо, так и поворачивать вправо или влево, как изображено на вашей схеме. Прокладка труб ПНД под землю своими руками – вполне доступная операция, которая не требует применения дополнительных приспособлений и инструментов. Указанный метод очень прост и эффективен, но есть недостаток – возможное протекание системы.

Тонкости монтажа труб ПНД с помощью сварки.

Скорее всего, при первом самостоятельном опыте наверняка будет виден шов, идеальное соединение стыков трубы придет с опытом работы. Не следует унывать и существенно переживать для первооткрывателей данного вида работ существуют специальные механизмы и приспособления для зачистки стыков труб, которые дают 100% результат.

Прокладка ПНД труб в земле обеспечит потребителю длительную эксплуатацию, при которой не возникнет проблем после применения средств химической чистки. При верном обращении такой водопровод подходит для всех канализационных систем.

Свойства материала ПНД На современном рынке сантехники полиэтилен низкого давления давно укрепил свои позиции при производстве труб. Этот материал обладает достаточно хорошими техническими характеристиками, не разрушается под действием внешних факторов и имеет большой эксплуатационный период.

Химический и электронный способы сшивки полиэтилена

Различные варианты «сшивания» слоев полиэтилена обеспечивают их эксплуатационные характеристики. Первоначально в процессе изготовления производители использовали «азотный» способ сшивки, благодаря его низкой себестоимости. Низкая прочность полиэтиленового слоя, полученного таким способом, обусловила нерациональность технологии.

Добавление в нагретый полиэтилен пероксидов на стадии «сшивания» слоя трубы в процессе ее изготовления дают возможность создать достаточно прочную структуру. Способ распространен для создания труб, использующихся в системах водоснабжения с низким давлением для подачи холодной воды.

Сшивка на молекулярном уровне с качеством взаимопроникновения не менее 65% обеспечивается химическим способом. В полиэтиленовый слой добавляют смесь катализаторов и силана, таким способом изготавливают трубы марки ПЭ-С.

На внешнюю поверхность трубы наносится маркировка, содержащая данные о назначении и технических характеристиках изделия

«Бомбардировка» электронами полиэтиленового слоя позволяет сшивать молекулы в трехмерную сетку практически со 100% взаимопроникновением. Способ наиболее эффективный и достаточно сложный, и соответственно, дорогой. Это оптимальный вариант полиэтиленовой трубы для водопровода. Монтаж своими руками таких изделий можно произвести так же легко, как и прочих видов пластиковых труб.

Разница между напорным и безнапорным трубопроводом из полиэтилена

Трубы напорных канализаций задействуют, если требуется организовать стекание воды из подвальных помещений, расположенных ниже отметки главной системы. К подобному трубопроводу выдвигается требование, затрагивающее вопрос увеличенной кольцевой жесткости. Это связано с переменой условий использования системы по причине наличия в ней насоса, который формирует напор.

Другие коммуникации изготавливают при применении трубопровода из полиэтилена безнапорного типа. В них осуществляется самотечное перемещение грязной жидкости. В плане кольцевой жесткости существует несколько категорий в рамках SN2-SN8. В каталогах труб для канализации можно найти отличающиеся диаметром разновидности, позволяющие подготовить безнапорные коммуникации.
