Теплый пол можно ли обрезать
Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?
Обменять кабель
Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.
Уменьшить шаг укладки
Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.
Уложить теплый пол под мебель или ванну
Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?
Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.
Можно ли на плиту осб клеить плитку на
У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.
Уложить остаток кабеля в смежное помещение или на стене
Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.
Укоротить кабель
Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.
В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.
Керамическая плитка для обогрева
Прожиг кабеля и генератор сигналов
Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:
трансформатор для прожига
генератор сигналов
эл.магнитный приемник сигналов
тепловизор
В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:
https://youtube.com/watch?v=x8EDmqBLvDs%3F
Порядок такой:
прожигается место слабой изоляции
Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.
Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.
генератором подается сигнал в кабель
эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.
тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.
С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.
Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.
Неправильная укладка демпферной ленты.
Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:
На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди. А вот на следующим видео они будут:
Лучшие ответы
Стас Шабанов:
Много нюансов! Нужно знать где собираетесь укладывать маты, толщина стяжки, саму информацию про маты, мощность, квадратуру
ip:
В моём представлении электрический тёплый пол это расход денег зря.Степень надёжности такой системы гораздо ниже водяных полов, а ремонту они не поддаются (((Тем более, что локальный перегрев от передвинутой мебели ужеможет вызвать сокращение ресурса, чего не бывает в водяных системах…А теплофизика для любого пола одинакова. Если это второй этаж жилого дома, то пусть потолок на первом получит часть тепла, совершенно не проблема. А если внизу холодный подвал или вообще, продуваемый подпол, то утеплять полы нужно даже без обогрева)))
Дядька из Будущего…:
Маты, в отличии от погонажного нагревательного кабеля, имеют значительно меньшую толщину… И в силу их малой толщины их применение актуально когда нет возможности сделать стяжку значительной толщины.. Т. е. самой своей конструкцией они не предполагают некий значительный слой стяжки сверху. В силу этого маты применяют непосредственно на поверхности основания, а чистовое покрытие, к примеру плитку, клеят непосредственно на маты.. В силу этого и без утеплителя на подложке маты хорошо греют поверхность пола. (в силу практически непосредственного контакта с отделочным материалом пола)…В остальном про утеплитель на полу, как таковой, сказано в ответе выше…
Сеть фирменных магазинов ТЕПЛЫЙ ПОЛ:
Тонкие маты не укладываются на теплоотражающую изоляцию, т. к. не будет сцепления клея с бетоном. Кабель и маты — это разные системы и схема монтажа разная, не смотря на то, что обе системы — кабельные.
Насчет растрескивания стяжки под плиткой не уверен, ни разу такого не слышали.
Те, кто говорит, что бетон не будет так прогреваться насквозь, правы. В силу конструктивных особенностей и законов физики нагревательные маты в слое плиточного клея будут нагревать как и бетон снизу, так и плитку сверху. И если кабелю в стяжке надо прогреть сперва саму стяжку, а стяжка уже будет греть напольное покрытие (плитку и другие), то матам надо греть только плитку+клей. Следует отметить, что датчик температуры пола устанавливается в плитку и степень нагрева регулируется именно по плитке. И т. к. плитка нагревается гораздо быстрее, чем стяжка под матами и тем более бетонная плита, то греть соседей снизу не выйдет.
бустер бустеров:
а
анон неизвестно:
попробуй эту жидкую теплоизоляцию. Отличное качество nano34
artem TULISOV:
У меня есть теплоизоляцию. Когда хотел её сделать долго искал хорошую фирму, мне делали её вот эта фирма nano34 .
Aleks59:
Знаете в этом вопросе очень много разных мелочей! Я когда собрался в прошлом году сделать теплый пол мне посоветовали обратиться сюда s .caleo ребята приехали все замерили на следующий день полы уже были готовы так что не к чему вам ломать голову обратитесь за помощью. УДАЧИ
Заливка стяжки теплого пола.
Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки. К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры). Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена .
Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см. Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400. Конечно, это требование соблюдается далеко не всегда, но знать про него нужно. Сказать тут больше особо нечего, предлагаю посмотреть как это делается:
Как самому отремонтировать нагревательный кабель?
Любая система, будь то обогрев полов, пандусов, лестниц и т.д., рано или поздно выходит из строя. Для устранения неисправностей нагревательных приборов целесообразно тут же обратиться к специалистам, т.к. это весьма специфическое и сложное дело, требующее определенных знаний и опыта работы. Но и своими руками сделать это вполне возможно, если вы твердо уверены в своих силах.
Часто бывает, что при установке в ванной комнате пандусов или нового напольного покрытия целостность греющего кабеля нарушается, случается замыкание и «сгорание» всей системы.
Обрыв кабеля – довольно неприятная проблема, которая требует демонтажа напольного покрытия. Любой ремонт, помимо дискомфорта, требует весомого денежного вклада. Но сегодня существуют специальные приборы, позволяющие проводить диагностику своими руками и быстро находить места замыкания и обрывов. Это позволит избавиться от лишних хлопот, связанных с тратой времени и денег, ведь вы будете вскрывать только пару плиток непосредственно над местом нарушения целостности провода.
Инфракрасный теплый пол
Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.
Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.
Правильное основание
До начала следует принять все меры для проведения подготовительных мероприятий. Основание следует вычистить от мусора и пыли, так как все это негативно скажется на работе системы. Если поверхность неровная, то многие посчитают, что все можно будет сгладить последующей заливкой бетонной стяжки по контуру. Такие ошибки монтажа теплого водяного пола встречаются часто у тех, кто впервые приступает к укладке контура.
Для теплого водяного пола должно быть очень ровная поверхность в основании. Все неровности могут лишь повредить трубопровод. К тому же, в последующем бетонная стяжка не будет иметь равную толщину над контуром. Следовательно, о равномерном прогреве пола в комнате можно не думать.
Кроме этого стены в помещении также должны быть доведены до нормального состояния. То есть, происходит их , при необходимости они штукатурятся, срезаются в определенных местах. Если этого не выполнить, то демпферная лента уже не будет плотно примыкать к стенам, на отдельных участках провисать. Своей основной функции они уже проявить не сможет.
Теплый пол на кухню. Выбор и особенности установки
Организация уюта на в доме — это вопрос первостепенной важности в каждой семье. И электрический теплый пол на кухне становится одним из оптимальных решений для его создания. Наиболее популярным напольным покрытием для кухни считается керамическая плитка
В качестве теплого пола под этот материал подойдут нагревательные маты от THERMO или DEVI, которые применяются как в качестве дополнительного, так и основного обогрева. Монтаж нагревательных матов происходит без формирования цеметно-песчаной стяжки в слой плиточного клея. Хорошей альтернативой станет саморегулирующийся теплый пол UNIMAT Rail/Boost, его установка осуществляться как в стяжку, так и в плиточный клей
Наиболее популярным напольным покрытием для кухни считается керамическая плитка. В качестве теплого пола под этот материал подойдут нагревательные маты от THERMO или DEVI, которые применяются как в качестве дополнительного, так и основного обогрева. Монтаж нагревательных матов происходит без формирования цеметно-песчаной стяжки в слой плиточного клея. Хорошей альтернативой станет саморегулирующийся теплый пол UNIMAT Rail/Boost, его установка осуществляться как в стяжку, так и в плиточный клей.
Если же вы изначально отказались от плитки и больше склонны к ламинату, то для обогрева кухни вам подойдет инфракрасная греющая пленка CALEO, которая не требует при монтаже цементной стяжки и клея. Как правильно установить электрический теплый пол THERMO смотрите в нашем видео.
Также нередко бывают случаи, когда отопление теплым полом становится необходимостью, наиболее распространенные из них следующие:
Объединение кухни и гостиной
Такой вариант планировки позволяет визуально и фактически увеличить помещение. И часто границей, отделяющей кухню от гостиной, служит именно пол. В данном случае напольное покрытие может быть не только разного цвета, но и разной фактуры и материала. Например, в кухонной зоне можно использовать керамическую плитку, а в гостиной ламинат, ковролин или паркет. В этом случае теплый пол выступит «границей комфорта» при переходе с одного напольного покрытия на другое и не ощутить перепад температур из-за различной теплоотдачи материалов.
В случае комбинированного напольного покрытия универсальной системой обогрева, которая подойдет и под плитку, и под ковролин, и под ламинат станут тонкие нагревательные маты и греющий кабель. Модели теплого пола Thermomat T-130, Thermocable и Deviflex 18T вследствие высокого класса защиты можно монтировать не только в сухие, но и во влажные помещения.
Использование подоконника в качестве столешницы
Подобную перепланировку зачастую используют для более эффективного потребления пространства кухни. Но из-за переноса батареи, или ее скрытия, может быть нарушена не только эстетика комнаты, но и продуктивность обогрева. В этой ситуации монтаж теплого пола и становится спасением интерьера и комфорта. Нагревательные маты IQ FLOOR MAT или Thermomat T-180 с легкостью станут основным источником отопления и используются под любые напольные покрытия. Для ковролина, паркета и ламината отличным решением будет инфракрасный пол CALEO Platinum. Данный вид теплого пола также характеризуется высокой экономичностью и не боится запирания мебелью.
Причины, по которым не выключается котел
Иногда происходит так, что во время эксплуатации теплого пола, котел начинает работать значительно дольше, и, как следствие, увеличивается расход топлива. Это происходит из-за того, что стяжка обогревает фундамент, уличные стены и даже воздух вокруг дома. В чем кроется причина?
Бывает, что на краях основы, на которую устанавливается стяжка, имеются возвышения. Если не положить в это место утеплитель, это приведёт к описанной проблеме. Еще одна частая причина – экономия на экструдированном пенополистироле. Когда этого материала кладут намного меньше, чем необходимо, получают тот же итог: стяжка обогревает улицу.
В теплом полу располагается большое количество контуров трубопровода. При этом каждый из них находится в своем куске стяжки, который имеет ограничение в виде тепловых швов. Для эффективной работы теплого пола следует использовать специальные металлопластиковые трубы, имеющие наружный диаметр 1,6 см. Оптимальная длина в контуре – от 50 до 80 метров.
Поэтому очень важно, чтобы длина контуров была приблизительно равной. Если сделать один из контуров слишком длинным, то придется увеличивать сопротивление в других контурах
Из-за этого насос будет перегружен, и теплый пол перестанет функционировать.
Появление на полу участков разной температуры
При укладке труб важно не превышать расстояние между ними в 20 см. В противном случае могут возникнуть участки разной температуры
Оптимальный шаг укладки составляет 15 см, притом, что в одном квадратном метре теплого пола располагается около 6,7 метров труб. У наружных стен рекомендуется делать шаг укладки не более 10 см, потому что эта зона должна прогреваться сильнее.
Для того, чтобы стяжка хорошо выполняла свою функцию, не растрескивалась и не рвала трубы, важно учесть несколько главных деталей. В первую очередь, это:
В первую очередь, это:
- Стяжка, выполненная из смеси песка и цемента, должна иметь толщину минимум 8 см.
- Один кусок с контуром не должен превышать линейного размера в 4 метра.
- Добавлять фиброволокно и пластификатор нужно в обязательном порядке.
- Необходимо армировать куски стяжки при помощи сетки 15х15 см., выполненной из проволоки 0,4 см. и закреплённой на расстоянии 2 см от нижней плоскости.
Какие факторы приводят к разрыву труб и растрескиванию стяжки:
- Между стеной и близлежащими кусками стяжки отсутствуют компенсационные швы.
- Отсутствие теплоизоляции на трубах, располагающихся в стяжке.
- Отсутствие теплоизоляции на трубах, находящихся в штробах стяжки к батареям.
- Отсутствие изоляции труб до 50 см, расположенных на входе или выходе в стяжку.
Чтобы насос справлялся, нельзя подключать к одному коллектору больше 8 труб. Когда труб больше, следует установить дополнительный коллектор. Если отсутствует узел смешивания теплоносителя, а система теплого пола подключена неправильно, то возникнет перегрев. Но в случае, когда длина контуров не превышает 40 метров, можно подключить их через РТЛ-боксы.
В обязательном порядке должен быть оснащен воздухоотводчиками. В противном случае теплые полы не будут функционировать.
Также, неправильное, хаотичное подключение контуров к коллектору приведёт к полному отключению системы
Важно предотвратить появление вмятин, заломов и других дефектов на трубах. Во избежание серьезных финансовых потерь, до установки стяжки рекомендуется в обязательном порядке провести испытание гидравлики теплого пола
Повреждение и проверка датчика температуры
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

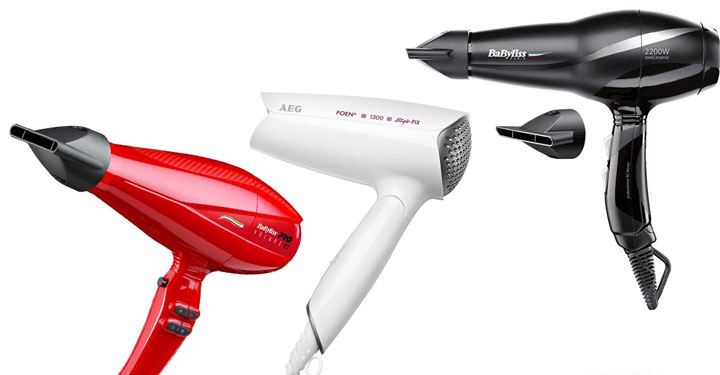

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.
Предварительные расчеты
Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.
В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.
Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты
Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла
Сгибание трубы
Частые ошибки допускаются при сгибании трубы для устройства определенного угла системы. Навык здесь очень пригодиться. Работать проще с металлопластиковыми трубами, чем из . Для таких действий существуют подручные средства в виде пружин, но все же проводиться все в основном вручную, что более эффективно. К тому же при использовании наружной пружины и создания угла в 90 градусов, ее просто зажимает. Придется потратить очень много усилий, чтобы ее вытянуть из полученного изгиба, протянуть по всему трубопроводу до следующего участка. Начнет страдать не только спина, но и колени.
В сети можно встретить большое количество видеороликов, позволяющих осуществить изгиб самостоятельно и без лишних усилий. Не придется покупать различные трубогибы и разрекламированные средства, тратить на них средства.
Если не соблюсти элементарные требования, все получится кривое и косое. Это можно сказать не то чтобы ошибки устройства водяного теплого пола, а недочеты, которые приводят к плачевным последствиям и слабому прогреву основания пола по всему периметру в помещении.
Преимущество полов с подогревом
- Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
- Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
- Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
- Воздух не пересушивается, сохраняется оптимальная влажность помещения.
- В сравнении с традиционными нагревателями быстрее прогревает помещение.
- Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.
Как рассчитать мощность и количество кабеля для обогрева помещения

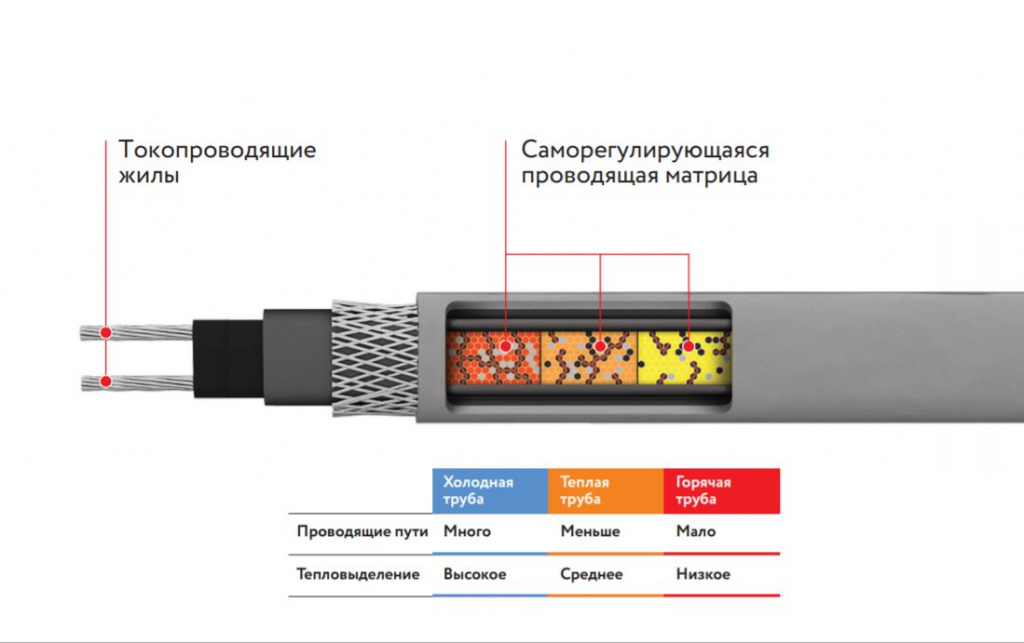

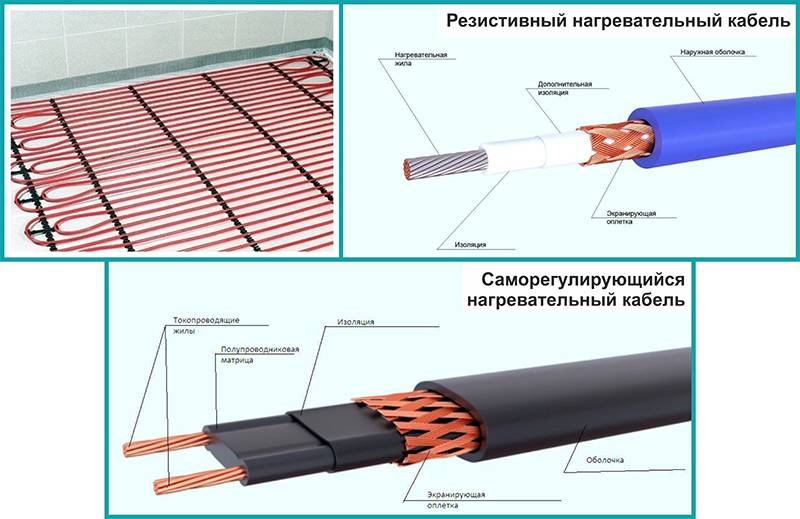

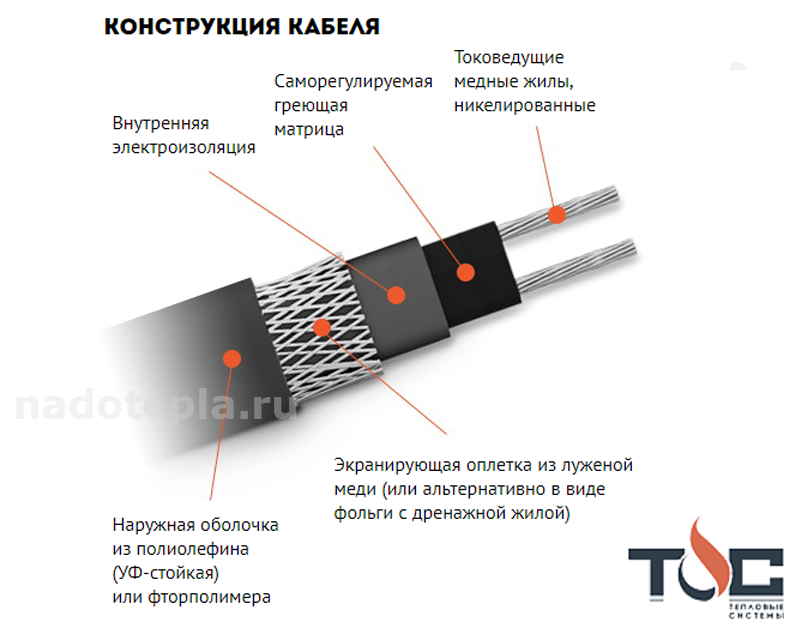

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.
Расчёт мощности
Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.
Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.
Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.
Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.
Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.
Определение длины контура
Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.
Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.
Технология укладки теплого электрического пола
Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.
Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.
Определение схемы укладки
Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).
В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.
О необходимости теплоизолирующего слоя
Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).
О специфике крепления нагревательных кабелей
Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.
Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.
Нанесение разметки
На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля
На этом этапе важно помнить:
- о местах фиксации термостата и датчиков,
- о соблюдении оптимального расстояния между рядами кабеля,
- о недопустимости перекрестной его укладки.
Монтаж кабеля
При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.
Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.
Установка терморегулятора
Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.
В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.
Заливка стяжки
Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)
При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований
P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола
