Как соединять провода при переносе розеток

Доверяйте перенос розеток только опытному электрику

Многим покажется что данная задача довольно простая и с ней может справится любой мастер или «муж на час», но увы это не так. На личном опыте скажу, что очень часто приходится переделывать за такими «электромонтерами» места соединений и наращивания кабеля. Не обладая профессиональными навыками, инструментом и материалом, такие горе мастера допускают ряд грубейших ошибок:

• в месте ответвления от существующей розетки, подключают более двух жил под винт розетки, что вызывает плохой контакт и чрезмерный нагрев
• в местах сращивания кабеля используют скрутку и некачественные клеммы
• наращивание алюминиевого и медного кабелей делают с помощью скрутки, самозажимных клемм или винтовых клемм
• места скрутки (старые подрозетники, разветвительные коробки) наглухо замуровывают раствором, а иногда закладывают тряпками или картоном, что при неисправности (а она при не правильном соединении обязательно будет) не даёт возможности найти место сращивания, а также чревато пожаром
• используют кабель не подходящего сечения и назначения

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

1. Демонтаж розетки и подрозетника.
2. Извлечение провода из штробы до нужной высоты.
3. Высверливание отверстия под новый подрозетник.
4. Заведение проводов в подрозетник и его монтаж.
5. Заделывание старого отверстия под розетку и штроб.
6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

1. Снимаются старые розетка и подрозетник.
2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
4. Наращивается провод и прокладывается к новой розетке.
5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

• Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
• Провод для новой розетки надо подбирать такого же сечения, как и для старой.
• Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

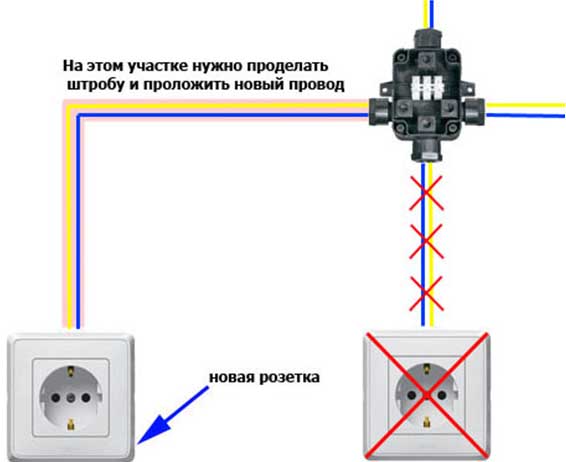

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Удлинитель для электроплиты

Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне – это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

– Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

– Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

– Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

– Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

– Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

– Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто “утонуть”, они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

– Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

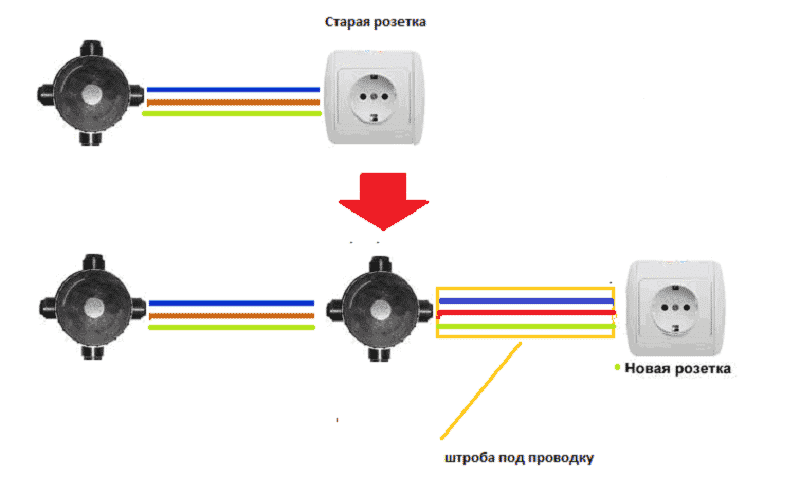

Способ второй — удлинение провода

Второй метод, позволяющий без особых трудностей перенести электророзетку в квартире – это продление электрической линии к новой штробе. Безусловно, такой подход предусматривает разрушение стены, однако этот способ можно назвать более правильным и разумным, чем первый.

• , полностью, или часть квартиры (если предусмотрено несколько выключателей); или другим индикатором проверяем, есть ли на клеммах ток (которого, разумеется, быть не должно);
• снимаем крышку розетки и вытягиваем ее корпус из штробы;
• при помощи перфоратора делаем штробу для новой розетки;
• удлиняем линию, аккуратно скрепляя между собой жилы скруткой или каким-либо другим методом соединения;
• там, где находилась старая штроба устанавливаем распределительную коробку и укладываем в нее места скрепления жил;
• остается установить подрозетник и выполнить подключение самой розетки к электросети, готово!

Согласитесь — масса достоинств. Вы можете перекинуть розетку не только на соседнюю стену, но даже и на пол

Стоит обратить внимание, что удлинение проводника происходит с помощью кабеля из исключительно такого же металла и обязательно с таким же сечением

Иногда возникает ситуация проще – электророзетку необходимо перенести немножко ближе к распределительной коробке. В таком случае провод необходимо не наращивать, а наоборот делать короче. Нужно просто создать новую штробу, укоротить старую линию и выполнить монтаж розетки.

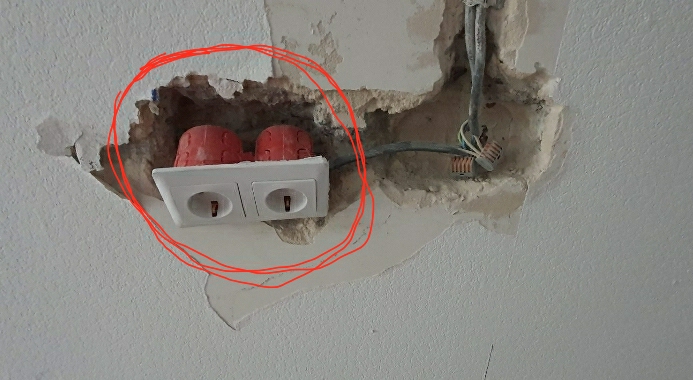

Напоследок стоит упомянуть основную ошибку, которую нередко допускают при удлинении провода.

Часто соединение уже удлиненного кабеля вкладывается в старую штробу подрозетника и замазывается алебастровой смесью. Делать так нельзя! Хотя бы потому, таким образом закрывается доступ к соединителям, которые достаточно часто выходят из строя и требуют замены.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или звездой провода расходятся на каждую розетку из одной точки. Если же вам что-то непонятно, пишите мне!

Общие рекомендации по наращиванию проводов

Ниже приведены общие рекомендации по наращиванию проводки своими руками. Они помогут упростить электромонтажные работы и избежать проблем в будущем:

1. Наращиваемый провод должен подходить по допустимой мощности. В идеале сечение кабеля подбирается с запасом.
2. Изоляция не должна иметь повреждений и трещин.
3. Если место позволяет, то желательно оставить некоторый запас. Слишком длинный кабель удобнее, чем короткий.
4. Проводка не должна опираться на острые углы. О них она может перетереться.
5. Избегайте оголенных токоведущих частей и попадания на них строительных смесей.
6. ПУЭ запрещает использование скруток, поэтому желательно их не выполнять.
7. Все работы производятся изолированным инструментом и со снятием напряжения.

Любая скрутка и ответвление — это минус один балл к надежности проводки. Удлинить электрический кабель можно тогда, когда на это имеются весомые причины. В большинстве случаев предпочтительней целиком заменить провод без лишних разрезов.

Если наращивание неизбежно, то скрутка должна удовлетворять двум критериям. Во-первых, контакт выполняется прочным и надежным, особенно в силовых цепях. Во-вторых, место соединения изолируется. Отсутствие защитного слоя способно вызвать пожар или электротравму.

Источник

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

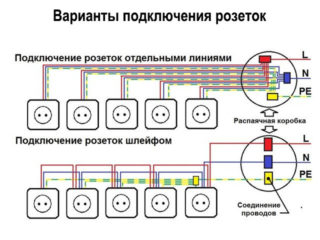

Схемы подключения

Известны две различных по сложности схемы, позволяющих переносить розетку на новое место без разрушения отделочного материала стен:

• Путем образования своеобразного шлейфа, при котором от прежнего установочного места к новой точке провода прокладываются простым наращиванием фазной и земляной шин.
• Прокладка полностью обновленной линии, начинающейся от линейного автомата и заканчивающейся в нужной зоне стены на кухне, например.

Первый из этих приемов применяется при небольших удалениях новой точки установки от старого места, а второй – если расстояние превышает 5-7 метров.

Второй вариант прокладки потребует проведения капитальных работ, связанных с подготовкой схемы будущей трассы, а также с подбором типа провода и способа его проводки. Но зато в этом случае удается обойтись без нежелательного промежуточного соединения, способного ухудшить характеристики всей системы энергоснабжения. Если все же выбрана схема удлинения, необходимо учесть следующие важные моменты:

• Для реализации этого варианта лучше всего использовать провода из того же материала и с тем же сечением жил, что и у исходного кабеля, подводимого к старому месту. Это позволит повысить качество соединений и обойтись без специальных клеммников.
• Надежность шлейфа из нескольких параллельно подключаемых розеток в сравнении с прокладкой новой линии очень низка.
• Случайный обрыв в самом начале приведет к обесточиванию всей цепочки подключенных к нему розеток.

При выборе схемы подсоединения удлинителя для новой розетки (розеток) следует исходить из конкретных условий эксплуатации бытового оборудовании и качества поверхностей стен. Учет этих факторов позволяет успешно справиться с поставленной задачей и исключить неполадки, нередко возникающие в электрических цепях.

Перенос розеток на кухне, в ванной, гостиной

Москвичи часто обращаются с заявками о переносе розеток в кухне, прихожей, ванной. Как правило, в домах старой застройки было предусмотрено определенное количество розеток и выключателей, автоматов на квартиру. При нынешнем положении дел, когда почти в каждой квартире имеются мощные микроволновки, стиральные машины-автоматы, кухонные комбайны, посудомоечные машины, точечные светильники, старая проводка, как и расположение розеток не соответствует и нормам безопасности, и элементарному удобству.

В домах хозяева выходят из положения, используя тройники и удлинители, качество которых зачастую очень низкое. Как результат – искрящие, оплавленные розетки, перегрузки электросети, которые могут привести к очень серьезным последствиям. А ведь исправить ситуацию можно очень легко – просто сделайте заявку электрикам нашей компании, и они поставят вам требуемое количество розеток, заменят или перенесут старые, причем выполнят все в полном соответствии с современными требованиями и стандартами.

Перенос блока розеток и выключателей в кухне может потребоваться при монтаже вытяжки, установке варочной панели, посудомоечной машины. В ванной розетку ставят для стиральной машины, отдельно для джакузи. В рабочем кабинете или гостиной монтируют блок для компьютера, модема, принтера, прочей оргтехники, делают специальные розетки для настольных ламп или бра. Вы можете пригласить мастера для выполнения комплексных работ в квартире или офисе, а можете сделать заявку на устранение неполадок и перенос только одной розетки. В любом случае заказ будет выполнен быстро и профессионально!

Простой способ переноса розетки

Если уже сделана чистовая отделка, а перенести розетку жизненно необходимо, можно использовать данный метод.

В данном случае будем тянуть новую розетку через гнездо старой. В таком случае лучше использовать новый провод из того же метала, что и старый.

Провода скручиваем, изолируем в 2-3 слоя. Лучше в данном случае дополнительно использовать термоусадочную трубку.

Учитывайте, что по ГОСТ и НБП разрешена укладка кабеля только в вертикальном и горизонтальном направлениях, «диагонали» категорически запрещены, также надо помнить, что от потолка расстояние должно быть не меньше 200 мм.

Довольно часто в домашних ситуациях нужно перенести розетку. К примеру, в доме родились или просто стали жить маленькие дети, и, чтобы их не ударило током, розетку нужно установить выше стандартной высоты. Также, возможны и другие проблемы, например: нужно объединить розетки.

Осуществить можно самостоятельно, но нужно действовать очень внимательно и осторожно, дабы избежать несчастных случаев. Также, после переноса, могут появиться следующие проблемы с розеткой:

1. – искрит;
2. – из-за плохой фиксации вытаскивается вместе с вилкой;
3. – не работает;
4. – нагревается.

Приступим к переносу. Для начала убираем прежнюю установочную коробку (подрозетник) и старые провода до распределительной коробки. Не нужно скручивать новый кабель с прежним, это соединение не будет долговечно. Место такого соединения будет греться, особенно когда один провод медный, а другой алюминиевый.

Далее вскрываем распределительную коробку. Если распределительная коробка соединена сваркой, то можно просто откусить её плоскогубцами, а если спрессовано (на конце есть алюминиевый цилиндр), то нужно, либо найти запасной провод для нового соединения или спилить опрессовку напильником. Лучшим вариантом будет аккуратно разобрать.

Затем прокладываем новый провод на место старого от распределительной коробки до нового гнезда. Лучше всего сделать запас провода в обеих концах, на всякий случай.

Далее закрепляем провод на стене. Это можно сделать с помощью скобок и гвоздей, купив их заранее в магазине, или сделать хомуты из прокладываемого провода и аккуратно прибить к стене. В крайнем случае, промажьте провод алебастром.

После этого, промазываем шпатлевкой новое гнездо и вставляем установочную коробку. Присоединяем провод, ставим розетку и проверяем надёжность и правильность прикрепленных проводов. Они не должны шевелиться или выдергиваться из розетки.

Затем параллельно подключаем в распределительной коробке новый и старый провод, для соединения можно использовать «винтовой» способ, сваркой или опрессовкой. Соединение изолируем, замазываем штробу и надеваем крышку на розетку.

После проделанной работы не забудьте включить автоматические выключатели.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами

При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой. Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.
