Прокладка газопровода к частному дому: методы, оборудование, основные требования

Как обезопасить себя от сложностей с проведением газа?

На этапе приобретения земельного участка нужно определить следующие важные аспекты:

1. Какие мощности были ранее выделены для данного объекта недвижимости?;
2. Какой организации принадлежит газовая магистраль?;
3. Выданы ли технические условия на газификацию поселка?;
4. Включен ли в эти технические условия ваш земельный участок?

Для Москвы и Московской области ведомственной организацией, которая выдает разрешения на подключение к магистральному трубопроводу, является Мособлгаз. Чтобы запросить информацию по объекту права собственности у Мособлгаза, вам понадобятся правоустанавливающие документы.

Если вы не хотите запрашивать информацию по газификации у собственника участка, обратитесь в местный кооператив (администрацию поселка). Также имеет смысл расспросить соседей по участку — они охотно расскажут обо всех нюансах и подводных камнях, и о том, какие могут быть расходы.

Пообщайтесь с экспертами, которые укажут на возможные преимущества или недостатки в плане газоснабжения выбранного района

Особое внимание обратите на участки и дома с ценой ниже рынка. Обычно это признак неликвидной недвижимости и, так часто бывает, что низкая цена вызвана тем, что собственники вынуждены ее сбавлять по причине проблем с газификацией

Классификация газопроводов

Как и в любой другой сфере, в строительстве газопроводов есть определенная классификация, которая может быть нескольких видов.

Все газопроводы могут отличаться по нескольким критериям:

• по показателям давления газа, который будет проходить по трубам;
• по тому, где будет осуществляться прокладка труб, их диаметр, а также в зависимости от местности и характеристик окружающей среды.

Что касается показателей рабочего давления, то газопроводы могут быть нескольких видов:

• первого класса — показатели высокого давления (более 25 кгс/м2);
• второго класса — показатели среднего давления (от 12 до 25 кгс/м2);
• третьего класса — показатели низкого давления (менее 12 кгс/м2).

Однако вопрос давления газа в трубах является вторичным, ведь главным вопросом, с которым сталкивается застройщик, является именно расположение самого трубопровода, т.е. прокладка труб на местности.

Выбор того или иного способа зависит вовсе не от желания самого заказчика, а от тех особенностей окружающей местности, какой диаметр труб используется, от наличия дорог и линий коммуникаций, а также от целого списка факторов. Естественно, что проектированием и решением данного вопроса должна заниматься экспертная группа, которая и даст окончательный ответ и лучшее решение.

Надземный газопровод

Данный метод укладки газопроводных труб считается наиболее простым, но в некоторых случаях подобная прокладка труб является недопустимой. Кроме того, у данного способа есть определенный ряд достоинств и недостатков, по сравнению с другими методами. Диаметр труб здесь не важен, он может быть различным, согласно параметрам, указанным в ГОСТе.

https://youtube.com/watch?v=nvpmRGEZZNI

Документы, необходимые для разработки проекта производства работ

Проект производства работ (ППР) на строительство, расширение, реконструкцию либо на техническое перевооружение зданий и сооружений разрабатывается генеральным подрядчиком. Или проектными организациями, имеющие лицензию на осуществление такого вида деятельности, в соответствии со следующими документами и исходными данными:

• задание на разработку проекта производства работ, которое выдается заказчиком (строительной организацией) с обоснованием необходимости разработки его на здание или сооружение в целом, либо на его части или виды работ и с указанием сроков разработки;
• проект организации строительства (ПОС);
• требуемая рабочая документация;
• очерёдность и условия поставки строительных материалов, конструкций, готовых изделий, материалов и оборудования, применение требуемых строительных машин и транспортных средств, уровень обеспечения рабочими кадрами строителей по основным профессиям. А в некоторых случаях – условия организации строительства и выполнения работ вахтовым методом;
• материалы и результаты технического обследования действующих предприятий, зданий и сооружений при их реконструкции. А также основные требования к выполнению строительных, монтажных и специальных строительных работ в условиях действующего производства;
• наличие и состояние механизированной базы в организации;
• особые условия строительства, связанные с потенциально действующими опасными производственными факторами и с вновь возникающими новыми зонами.

Календарный план-график в составе ППР

Проект газификации: что это такое?

Под проектом газификации понимают схему ввода энергетического оборудования на объекте. Она разрабатывается в строгом соответствии со всеми действующими требованиями и инструкциями с учетом пожеланий заказчика.

Проект включает в себя расчеты и показатели энергоэффективности объекта, подробные спецификации на питающее оборудование и материал, обоснование решений для монтажа подземного или надземного газопроводов и др.

Собственно под проектом газификации понимается сборник документов, в который входят:

• Чертеж расположения газопроводов, надземного и подземного.
• Чертеж размещения газового оборудования.
• Чертеж расположения всех вентиляционных и дымовых каналов.
• Технические условия на снабжение газом.
• Акты обследования всех вентиляционных каналов и дымоотводов.
• Вся необходимая исполнительная документация на газовую магистраль, к которой будет осуществляться подключение.
• Паспорта и сертификаты на каждый из устанавливаемых газовых приборов.
• Пояснительная записка.

Законодательство требует, чтобы любое переустройство или строительство подводящей газ магистрали, монтаж газового оборудования проводился только после предварительного выполнения проекта.

Только с его помощью можно грамотно подобрать газовое оборудование, определить цену монтажных работ и необходимых материалов, правильно выбрать и обустроить помещения под установку газовых приборов. Кроме того, наличие проекта позволяет провести необходимые согласования в соответствующих инстанциях.

Проект газификации это сборник документов, описывающих конкретное решение по подведению газа в дом. В него входят подробные схемы, спецификации, описание и документы на газовое оборудование

Анализ основных параметров системы газоснабжения

Внутридворовая сеть газопровода

Система газоснабжения имеет тупиковую схему.

Прокладка наружных газопроводов принята подземная. Газопровод низкого давления проложен в траншее. Дно траншей выровнено слоем крупнозернистого песка толщиной 10 см, а после укладки газопровод засыпается песком на высоту не менее 20 см.

Для определения местоположения газопровода приборным методом непосредственно на газопровод кладут изолированный провод-спутник.

Газопровод прокладывается с уклоном не менее 0,002% для отвода влаги, выделяющейся из газа. В пониженных частях газопроводов устанавливают конденсационные горшки, в которых скапливается выделяющаяся влага.

На выходе из земли газопровода предусмотрен цокольный ввод ПЭФ63/СтФ57, с неразъемным соединением ПЭ/СТ. Газ подводится к жилому дому со стороны дворового фасада.

Установка отключающих устройств предусмотрена на стене здания на выходе газопровода из грунта на высоте 1,8 м от земли. К установке приняты стальные шаровые краны с изолирующим соединением.

На надземный стальной газопровод нанесено лакокрасочное покрытие, состоящее из 1 слоя грунтовки «Universum» Финиш А10 и 2 слоёв метилметакрилатной эмали «Universum» Финиш А12..

Проектируемый газопровод низкого давления выполнен от точки врезки в существующий газопровод низкого давления. Давление в точке врезки — 1,8 кПа.

Соединение труб предусмотрено на сварке. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов соответствуют ГОСТ .

Внутридомовой газопровод

Монтаж внутреннего газового оборудования выполняют после следующих работ:

— монтаж междуэтажных перекрытий, стен и перегородок, на которые будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

— устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях;

— оштукатуривание стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

Внутренние газопроводы монтируются из стальных труб. Соединения труб предусмотрено на сварке. Газопроводы прокладываются открыто.

Газопровод — коллектор прокладывается по наружной стене жилого дома между окнами 1-го и 2-го этажей на расстоянии 3,25 м от земли. Диаметр газового коллектора, идущего вдоль наружной стены здания, принимается постоянным и равный 57 мм в соответствии с гидравлическим расчетом. Стояки принимаются диаметром Dу= 25 мм и размещаются по наружной стене. Они прокладываются вертикально. Допустимое отклонение не более 2-х мм на один метр длины газопровода.

Запрещается прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах.

Отключающие устройства устанавливаются на стояках и перед газовыми приборами.

Всего в здании 4 стояка.

Газопровод, проходящий через стену и перекрытие, заключить в футляр. Диаметр футляра принимается равным 57 мм. Пространство между перекрытием и футляром заделано на всю толщину конструкции раствором. Концы футляра уплотнены эластичным материалом. В футляре газопровод окрашен масляной краской в два слоя. Сам футляр забит смоляной паклей и залит битумом. Края футляра выступают над полом на 3 см, и не выходят из потолка.

Поквартирная разводка газопровода выполняется вдоль стен на расстоянии 55 см от потолка и 5 см от стены для удобства эксплуатации.

Для учета расхода газа в кухнях устанавливаются газовые счетчики Гранд-4 на расстоянии 1 м от газовой плиты, монтируется вертикально на высоте 1,7 м от уровня пола.

Отключающие устройства смонтированы перед газовым счетчиком на высоте 1,95 м от уровня пола. Газовая плита крепится к газопроводу на жесткое соединение (трубу).

В помещении кухни газовая плита устанавливается стационарно, на ровную поверхность. Принята плита на 4 конфорки.

Для отводов продуктов горения предусмотрены сборные дымоходы, которые выводятся выше крыши здания и заканчиваются дефлектором. Для проветривания помещения имеется окно с площадью остекления 1,53 м2.

9.3 Ввод в дом при устройстве автономной системы газоснабжения

9.3.1. Вне дома газовые баллоны должны размещаться в металлическом шкафу у наружной стены дома. Шкаф должен быть установлен на основание из негорючего материала, верх которого должен быть не менее чем на 100 мм выше планировочного уровня земли. Расстояние от шкафа до дверей и окон первого этажа должно быть не менее 0,5 м, от окон и дверей подвальных и цокольных помещений, погреба, колодца, выгребной ямы — не менее 3,0 м. Ввод газопровода от баллонов в дом должен быть устроен непосредственно в помещение, где размещено газовое оборудование.
9.3.2. Индивидуальную резервуарную установку сжиженного газа рекомендуется устанавливать непосредственно в грунт на такой глубине, чтобы расстояние от поверхности
земли до верха резервуара было не менее 0,6 м в районах с сезонным промерзанием грунта и не менее 0,2 м в районах без промерзания грунта. При высоком уровне грунтовых вод резервуары следует гидроизолировать и устанавливать на надежное основание. Прокладку газопровода низкого давления от резервуара к дому рекомендуется вести под землей.

Документы:

1. Если для строительства газопровода получалось разрешение на строительство:а. правоустанавливающий документ на земельный участок, где котором находится газопровод (например, договор купли-продажи или соглашение об установлении сервитута);б. разрешение на ввод объекта в эксплуатацию.

2. Если для строительства газопровода не требовалось получать разрешение на строительство:а. правоустанавливающий документ на земельный участок. В случае, когда для размещения газопровода предоставление участка (установление сервитута) не требуется, предоставить документ, которым подтверждается возможность размещения газопровода;б. технический план.

Прокладка надземных газопроводов

Стоимость прокладки наземного газопровода существенно ниже подземного способа. При данном варианте монтажа, трубы укладываются на специальные опоры. Надземные газовые магистрали удобны для осмотра и ремонта, менее опасны в случае утечки газа и в отношении попадания газа в помещения. При этом следует учитывать, что трубы должны быть максимально защищены от деформирования и повреждений в результате коррозии, перепадов температур, механических нагрузок разного происхождения. Тип защиты подбирается в зависимости от условий климата в конкретном регионе.

Прежде всего, установлены определенные расстояния над землей и между опорами.

Схема прокладки надземных газопроводов

Расстояние над землей должно быть:

• в местах прохода людей не меньше 2,2 м;
• 5 м – над автомагистралями;
• не менее 7,1–7,3 м над трамвайными и троллейбусными путями.

Промежуток между опорами зависит от диаметра трубы:

• максимально допустимое расстояние составляет 100 м, если диаметр трубы не превышает 30 см;
• 200 м при диаметре до 60 см;
• 300 м свыше 60 см.

Учитывается толщина стенок трубы, она должна быть не менее 2 мм.

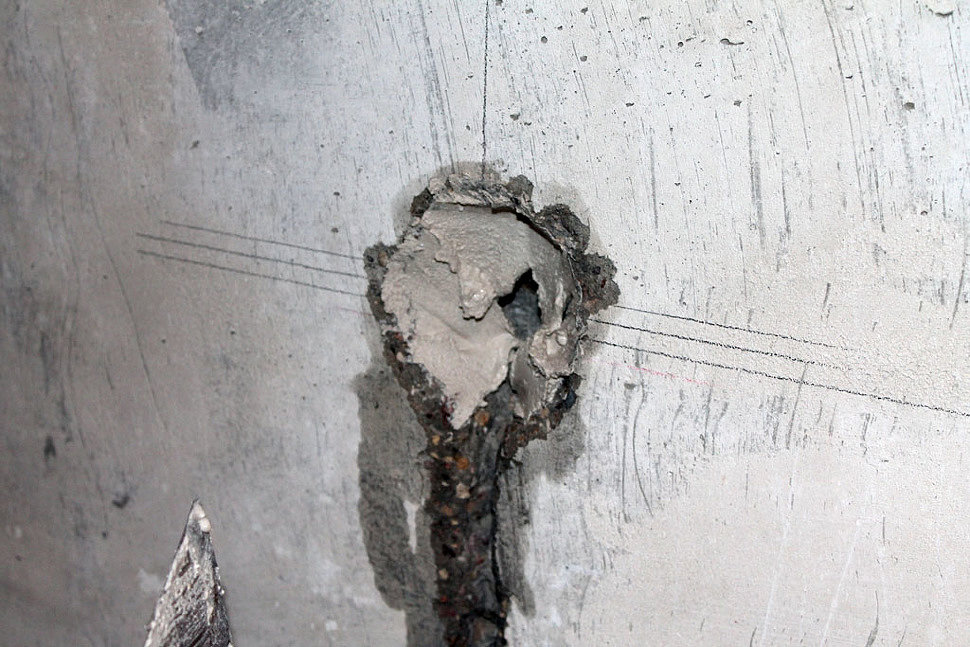

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Врезка — пуск

Завершающий этап — врезка и пусконаладочные работы.

Для пуска газа вам необходимо заключить договор на техническое обслуживание оборудования с ГРО или специализированной компанией, имеющей лицензию, установить счетчик, заключить договор на поставку газа с поставщиком газа в вашем регионе.

Врезку трубы в сетевой газопровод проводит ГРО. После подключения специалисты проведут предварительную подачу газа, чтобы исключить возможность утечки, и пусконаладочные работы.

Очень важный заключительный момент — инструктаж по безопасности. Сотрудники ГРО расскажут тем, кто живет в доме, о правилах безопасного использования бытового газа. Если кто-то из ваших близких не сможет присутствовать на инструктаже, обязательно передайте ему всю необходимую информацию.

Поздравляем, ваш дом газифицирован!

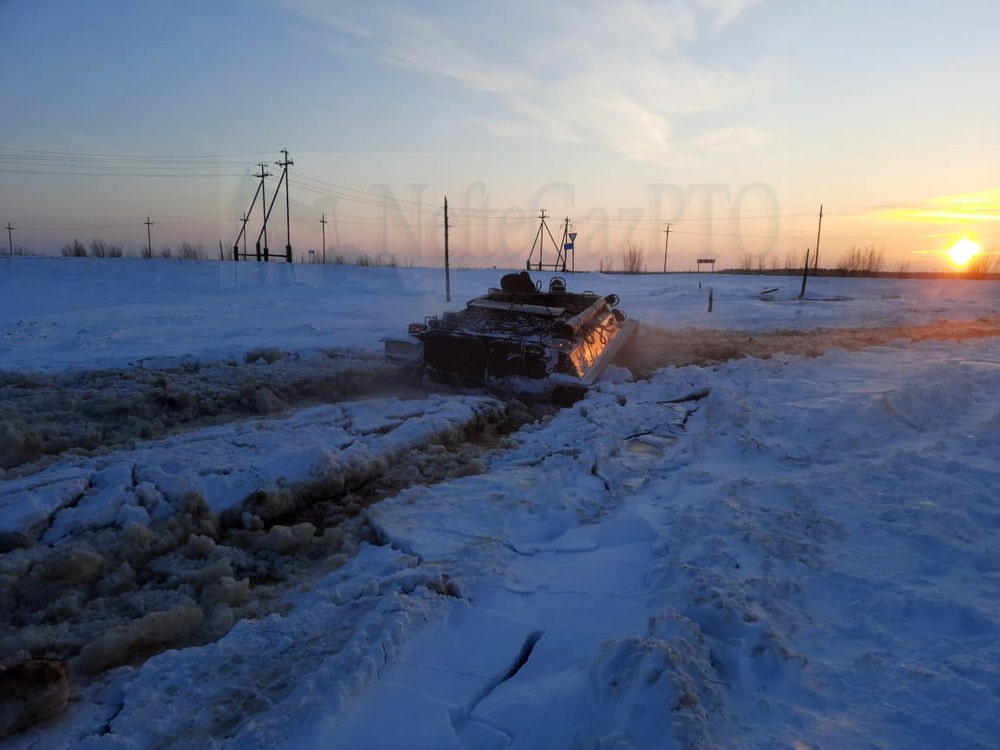

Устройство вдольтрассового проезда

Осуществляется на подготовительно-технологическом этапе. Для движения строительной колонны вдоль трассы строящегося трубопровода необходимо устройство вдольтрассового технологического проезда. Технологический проезд располагается во временной полосе отвода земель. Предусматривает выполнение следующих основных мероприятий:

• закрепление оси трассы трубопровода, детализированная разбивка кривых, разметка полосы отвода;
• расчистка от деревьев, кустарников, пней;
• удаление валунов, нависающих камней и скальных пород;
• снятие плодородного слоя почвы;
• формирование отводов;
• послойная проминка трассы (в зимнее время года)

В процессе эксплуатации крайне важно регулярно выполнять работы по поддержанию дорог в хорошем состоянии

Порядок и правила подключения газа в частный дом

Чтобы провести газ в дом, на этапе строительства нужно получить технические условия (ТУ) для врезки в централизованный газопровод. На установленное в доме отопительное оборудование у владельца постройки также должны быть документы

Важно все правильно оформить, чтобы не было проблем и переплат в процессе дальнейшей эксплуатации

Порядок подключения к централизованной системе газоснабжения регламентируется законодательными актами РФ. Основной из них – это «Правила технологического присоединения объектов капитального строительства к сетям газораспределения» в самой новой редакции.

В соответствии с данным документом, для врезки газа пользователю необходимо:

1. Подать заявление для получения технических условий для газификации;
2. Выбрать технику (котел) и определить оптимальную потребность в ресурсе для своего дома;
3. Получить одобрение компетентных органов и заключить договор на газообеспечение;
4. Разработать проект газификации;
5. Выполнить техусловия;
6. Подключиться к газораспределительной сети;
7. Подписать договор на газоснабжение.

Это готовый алгоритм, по которому нужно вы получите технические условия и сможете беспрепятственно подключиться к централизованной газопроводной системе, которая обеспечивает отоплением ваш населенный пункт.

Нормативные положения для газопроводов в квартирах

Для достижения безопасности и комфорта при пользовании газопроводом при его монтаже и эксплуатации должны соблюдаться следующие нормы:

1. Жилые помещения не могут быть местом прокладки газовых труб. То же самое касается воздуховодов и вентиляционных шахт.
2. Монтировать тонкостенную металлическую трубу следует так, чтобы она не перекрывала оконный или дверной проем.
3. Прокладка газовых труб в труднодоступных местах запрещается. В первую очередь имеются в виду различные декоративные стеновые обшивки, разве что их можно быстро демонтировать. Любой участок газопровода должен быть обеспечен быстрым доступом на случай аварийных ситуаций.
4. Дистанция между газовой трубой и напольной поверхностью — не менее 200 см.
5. Если используются гибкие участки газопровода из тонкостенной трубы, то их длина не может быль больше 300 см. Соединение отдельных фрагментов системы должно быть выполнено качественно.
6. Устанавливать газовые коммуникации можно лишь в тех помещениях, где потолок не ниже 220 см. Должна быть обеспечена хорошая вентиляция.
7. При прокладке газовых труб в кухонном помещении ее вентиляционная система не может быть смежной с остальными жилыми комнатами.
8. При отделке потолка и стен возле газовой коммуникации требуется использовать негорючую штукатурку. Если штукатурка в помещении не применяется, то для изоляции стен можно использовать металлические листы толщиной не менее 3-х мм.

Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

1. При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
2. На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
3. Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
4. При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
5. Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек — 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

Правила прокладки подземных газопроводов:

1. Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
2. Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
3. Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
4. На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.

Какой способ выбрать: подземный или надземный?

Выбор способа прокладки зависит от конкретного случая, а именно: от характеристик грунта, климатических условий, застроенности участка и т. д. Поэтому дать однозначный ответ на этот вопрос невозможно.

Рассмотрим основные советы по выбору способа прокладки газопроводной коммуникации:

• в случае если грунт на участке обладает высоким коррозийным коэффициентом, то тогда рекомендуется проводить газопровод надземным способом.
• в случае если поблизости от участка, на котором будут происходить монтажные работы, находится высоковольтная линия электропередачи, трубы прокладываются подземным методом.
• если проводка газопроводной линии предполагается по территории соседних участков, то тогда она должна производиться открытым способом (надземным).
• кроме этого, если газопроводная линия будет проводиться через автополотно, желательно выбрать комбинированный вариант монтажа труб. Комбинированный вариант включает в себя: подземную прокладку под автополотном и надземную по территории участка. Таким образом получается оптимальное решение проблемы.

В большинстве случаев применяют подземный способ укладки труб, чтобы обезопасить магистраль от воздействия различных негативных факторов

В зависимости от того, какой из методов монтажа газопроводной коммуникации будет проводиться, используют трубы из различных материалов. Существует два вида газопроводных труб по материалу изготовления:

• стальные;
• полиэтиленовые (ПЭ);

Стальные трубы отличаются универсальностью — их можно использовать для любой прокладки (надземной и подземной), а вот современные полиэтиленовые изделия применяются при подземном монтаже газопроводов. Это связано с тем, что полиэтилен имеет слабую устойчивость к ультрафиолетовому излучению. Под воздействием ультрафиолетовых лучей полиэтилен теряет свои свойства и разрушается

Однако он обладает целым рядом полезных достоинств, на которые стоит обратить внимание

Стоимость строительно-монтажных работ

На стоимость работ влияют в первую очередь способ прокладки газопровода — наружный или подземный, расстояние от границы участка до дома и регион. Например, в Краснодаре или Нижнем Новгороде прокладка 10 метров подземного газопровода силами ГРО на начало 2022 года обойдется от 70 тысяч рублей. В Томской области или Приморском крае расходы частных домовладельцев на строительство такого газопровода будут не менее 100 тысяч рублей.

Стоимость услуг ГРО регулируется государством. Для предварительного расчета стоимости выполнения работ внутри земельного участка вы можете воспользоваться калькулятором на портале Единого оператора газификации.

В ряде регионов льготным категориям граждан затраты на прокладку газопровода внутри участка частично компенсируются.

Вы живете в газифицированном населенном пункте и хотите принять участие в государственной программе догазификации частных домовладений? Проверьте, попадает ли в программу ваш населенный пункт, оцените стоимость работ в границах участка и подайте заявку на участие.

В вашем населенном пункте еще нет газа, и вы хотите узнать, планируют ли его газифицировать? Информацию о программе газификации вашего региона можно найти здесь.

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

Схема газопровода

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Получение разрешения

Газопровод представляет собой довольно сложную систему. Прежде чем начать его строительство, требуется провести серьёзную подготовительную работу. Она подразумевает получение разрешения на строительные работы (либо на строительство газового трубопровода) в администрации города, посёлка и др. Такой документ необходим, если прокладка будет осуществляться на территории общего пользования.

Чтобы получить официальное разрешение, застройщику потребуется предъявить установленный законом набор документов. Он включает в себя:

• правоустанавливающую документацию на землю;
• согласие на строительство от всех её владельцев;
• план и проект межевания участка;
• проектные документы на газопровод;
• сводный план сетей технического обеспечения с обозначением всех точек, в которых будет проведено подключение;
• план организации и ведения строительных работ.

Что нужно для газификации дома

Для газификации нужно собрать пакет документов и подать в газовую компанию для заключения договора.

Документы на собственность и землю. Для подключения к газу частный дом и участок, на котором он расположен, должны быть зарегистрированы в Росреестре. Если недвижимость находится в ипотеке, может потребоваться согласие банка-залогодержателя.

Кроме документов на собственность к заявлению нужно приложить:

1. Ситуационный план — схему участка с домом и прилегающей территорией. Ситуационный план можно нарисовать самостоятельно или просто сделать скриншот своего участка на публичной кадастровой карте. Также ГРО часто принимают скриншоты Яндекс- или Гугл-карт.
2. Если дом находится в долевой или совместной собственности, потребуется письменное согласие всех собственников на газификацию. Например, если домом совместно владеют муж и жена, а заявку в ГРО подает муж, то он должен предоставить согласие супруги на подведение газа. Согласие пишут в свободной форме на имя руководителя ГРО, которая будет проводить газ.
3. Топографическую карту участка, если вы ее уже сделали.
4. Проект и расчет МЧРГ (если планируемый расход более 5 м³/час).

Топографическую карту можно заказать заранее. Тогда при подаче заявки на подключение ее можно приложить сразу и сэкономить на этом деньги. Контакты фирмы, которая мне сделала топографическую съемку, я взял у соседа. Съемка стоила 8000 Р.

Полный перечень документов, чтобы получить технические условия и заключить договор,

Мой ситуационный план. Рисовать лучше на компьютере. Красная линия — границы участка, зеленая — капитальные строения, например дом, баня или гараж, оранжевая — существующие и проектируемые коммуникации, желтая — газопровод под землей, а синяя — по цоколю дома

Технические условия — основной документ для газификации. Технические условия всегда выдает газораспределительная организация, даже если для подключения обращаетесь в частную компанию. Их прикладывают к договору на подключение.

Можно подать заявку, чтобы получить технические условия, но не подключать газ сразу. Обычно так проверяют возможности газификации. Это сложный вариант, проще позвонить на горячую линию или посетить офис и по кадастровому номеру участка или адресу дома проверить возможность газификации. Если цель — подключить дом к газу, подавайте заявку на подключение.

Все технические условия — установка газового оборудования с соблюдением норм безопасности — обязательны к выполнению. Когда технические условия получены, нужно заключить договор о подключении и выполнить технические условия: установить все необходимое оборудование в соответствии с проектом.

Такие технические условия я получил при заключении договора подключения

Оборудование обычно устанавливают в специальном помещении дома — котельной. Лучше заранее купить оборудование и подключить его к системе отопления дома — так газификация пройдет быстрее. Потребуется котел, счетчик, датчики газа и обустройство вентиляции в котельной. Точный перечень оборудования и требования к установке будут указаны в проекте.

Газораспределительные организации продают газовое оборудование и могут все установить и смонтировать на месте. Установить оборудование могут частные компании или даже фрилансеры с «Авито», но принимать работу перед пуском газа будут сотрудники газораспределительной организации. Если у вас нет знакомых монтажников, которым доверяете, или не хотите их искать, можно заказать все под ключ в ГРО.

Так выглядела моя котельная в момент установки газового котла и датчиков загазованности

Эксплуатационные особенности газопроводов из разных материалов

Газопроводные коммуникации с высокого давления монтируются из труб, которые обладают большими габаритами. В случае, когда необходимо выполнить конструкцию повышенной прочности, используются стальные трубы бесшовного типа. Стыковка таких труб выполняется с использованием сварочного оборудования. Сварка таких изделий — довольно трудоёмкий процесс.

Наиболее подходящим материалом для труб, по которым будет осуществляться транспортировка газа, является медь. Это связано с тем, что медь имеет несколько эксплуатационных преимуществ перед стальными аналогами. Рассмотрим основные достоинства трубопроводов из этого материала:

• небольшая масса;
• простая установка;
• коррозийная устойчивость.

Однако медные газопроводы используются довольно редко, так как они отличаются высокой стоимостью.

В случае если при прокладке газотранспортной коммуникации используются трубы с тонкими стенками, рекомендуется взять во внимание их высокий коэффициент теплопроводности. Из-за высокой теплопроводности такие изделия склонны покрываться конденсатом

При подземной прокладке газовых сетей разрешается использование полимерных труб

При прокладке газотранспортных линий под землёй, как правило, применяют трубы из современных полимерных материалов. Наиболее популярными полимерами, используемыми для этих целей, являются полипропилен (ПП) и полиэтилен (ПЭ). Рассмотрим основные достоинства таких полимеров:

• высокий коэффициент гибкости;
• устойчивость к коррозии;
• простота прокладки;
• демократичная стоимость.

Трубы из полимерных материалов идеально подходят для подземной прокладки, так как чувствуют себя комфортно при таких условиях

Очень важно запомнить, что пластмассовые трубопроводы используются только для организации линий с низкими показателями давления. Полимерные трубы имеют соответствующую маркировку, определяющую их эксплуатационную принадлежность

Например, полиэтиленовые трубы, используемые для газификации частных построек, производятся чёрного цвета и имеют жёлтую маркировку.

Разводка газотранспортной конструкции внутри дома выполняется с помощью специальных гибких шлангов. Такие шланги производятся из особого материала — вулканизированной резины, также отличаются тем, что имеют армирование. В большинстве случаев они используются для стыковки плит, функционирующих на газу, к газовым колонкам.

Такие шланги имеют эксплуатационные ограничения, на которые стоит обратить внимание:

• они не применяются в том случае, если показатель температуры в помещении превышает +45 °C;
• запрещается использовать резиновые шланги на участках, которые находятся в сейсмоактивных районах (более 6 баллов);
• их не используют в коммуникациях, отличающихся высоким давлением.

Выводы и полезное по теме видео

Первый ролик позволит понять, как прокладывают газопроводы по улицам населенных пунктов. А также разобраться с тем, что представляет собой горизонтальное бурение:

Этот видеоматериал дает возможность узнать о том, с какими проблемами сталкиваются при создании газопроводов в городах и любых других населенных пунктах:

Газификация зданий населенного пункта или ремонт действующего газопровода сделают жизнь более комфортной и безопасной. Но такого результата получится добиться только в случаях, когда все работы (проектирование, выбор комплектующих, закладка, пересечение с другими коммуникациями и прочие) сделаны правильно. То есть с учетом требований профильных руководящих документов. В противном случае можно ожидать неприятностей, включая санкции со стороны газовых служб.

Хотите дополнить изложенный выше материал полезной информацией? Или у вас остались вопросы по газификации населенных пунктов? Задайте их в обсуждении этой публикации – наши эксперты и другие посетители сайта постараются вам помочь.

Источник
