Отключающие устройства на газопроводах: типы приборов и особенности их монтажа

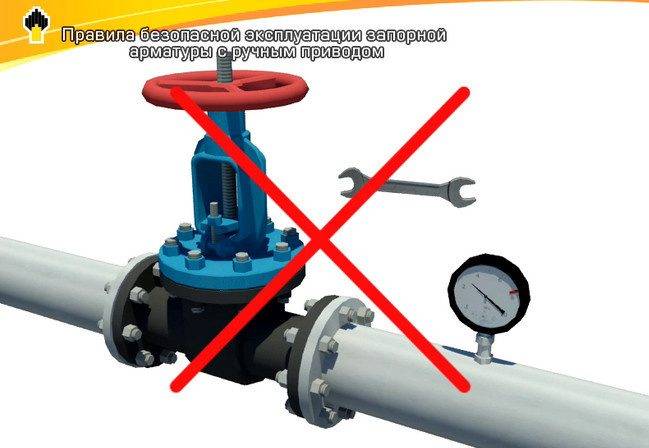

Общие правила установки запорной арматуры

Установка такой арматуры является одним из самых важных этапов в инженерных системах. Их монтаж осуществляют мастера с определенным опытом работы. Во время монтажа они придерживаются основных правил.

В первую очередь перед установкой запорной арматуры необходимо очистить трубопровод. Для этого удаляются посторонние предметы, которые могли попасть внутрь трубопровода. Данный вид работ выполняется вручную, нагнетанием воздуха или воды.

После этого мастер должен проверить фланцы.

Они должны быть ровными без трещин, изгибов и дефектов. Далее выбирается ровное место на трубе, где будет располагаться арматура. Это необходимо для обеспечения полной герметичности системы.

Чтобы обеспечить защиту от гидравлического удара, необходимо установить обратный клапан, который обеспечит стабильность водного потока. Также необходимо проверить, не нужна ли системе дополнительная опора, чтобы защитить винты и прокладки от разрушения.

Во время монтажа запорной арматуры следует помнить, что перекручивать её не стоит, иначе могут возникнуть трещины и поломки. А во время сварки арматуру следует оставлять в открытом состоянии.

Новости

Техника безопасности при установке газовых приборовНесоблюдение техники безопасности при установке и обслуживании газовых приборов может представлять серьезную угрозу жизни и здоровью.13 Апреля 2023 г.

Эксперты оценили технологические риски для российских газопроводов из-за санкцийПоследний пакет антироссийских санкций США может осложнить строительство новых газопроводов в России, а также повлиять на работу уже существующих газовых магистралей. США ввели запрет на экспорт, реэкспорт и прямую или косвенную продажу или поставку не только в Россию, но и в Беларусь, газовых турбин всех типов и размеров, а также комплектующих для них.16 Марта 2023 г.

Тепловые схемы котельныхДля того или иного назначения котельных при их проектировании выбираются тепловые схемы, которые наилучшим образом смогут удовлетворить потребности любых потребителей.08 Февраля 2023 г.

Предохранительно-сбросные клапаны.

Предохранительно-сбросные устройства должны обеспечивать полное открытие при превышении заданного максимального рабочего давления не более чем на 15%. После сброса избыточного объема газа и восстановления расчетного давления, сбросное устройство должно быстро и плотно закрываться. Наиболее широко применяются пружинные сбросные клапаны типа ПСК. Клапан состоит из корпуса 1, мембраны 2, на которой укреплен клапан 4, настроечной пружины 5 и регулировочного винта 6. С рабочим газопроводом клапан сообщается через боковой патрубок. При повышении давления газа выше определенного сжатием настроечной пружины 5 мембрана 2 вместе с клапаном 4 открывается, открывая выход газу через сбросную свечу в атмосферу. При уменьшении давления клапан под действием пружины перекрывает седло, сброс газа прекращается.

Предохранительно — сбросный клапан устанавливается за регулятором, при наличии расходомера — за ним. Перед ПСК устанавливается отключающее устройство, которое должно быть опломбировано в открытом положении.

Пружинные ПСК должны быть снабжены устройством для их принудительного открытия. На газопроводах низкого давления допускается установка ПСК без приспособления для принудительного открытия.

Принципиальная схема ГРП (ГРУ), назначение оборудования.

Назначение и характер используемого оборудования в ГРП и ГРУ идентичны.

В ГРП (ГРУ) предусматривают установку: фильтра, предохранительного запорного клапана ПЗК, регулятора давления газа, предохранительного сбросного клапана ПСК, запорной арматуры, контрольно-измерительных приборов КИП, приборов учета расхода газа (при необходимости), а также устройство обводного газопровода (байпаса) с установкой последовательно двух отключающих устройств и продувочного трубопровода между ними на случай ремонта оборудования.

Второе по ходу газа отключающее устройство на байпасе должно обеспечивать плавное регулирование.

Для ГРП с входным давлением свыше 6 кгс/см2 и пропускной способностью более 5000 м3/ч, вместо байпаса предусматривают дополнительную резервную линию регулирования.

Установку ПЗК предусматривают перед регулятором давления. ПЗК предназначен для автоматического отключения подачи газа в ох час повышения или понижения давления газа после регулятора сверх установленных пределов.

В соответствии с требованиями правил верхний предел срабатывания ПЗК не должен превышать максимальное рабочее давление газа после регулятора более чем на 25%. Нижний предел, устанавливаемый проектом, соответствует требованиям обеспечения устойчивой работы газогорелочных устройств, и уточняется при пусконаладочных работах.

Установку ПСК необходимо предусматривать за регулятором давления, а при наличии расходомера — после расходомера.

ПСК должен обеспечивать сброс газа в атмосферу, исходя из условий кратковременного повышения давления, не влияющего на промышленную безопасность и нормальную работу газового оборудования потребителей.

Перед ПСК предусматривают отключающие устройства, которые должны быть опломбированы в открытом положении.

Предохранительные сбросные клапаны должны обеспечить сброс газа при превышении номинального рабочего давления после регулятора не более чем на 15%.

Требования правил по настройке предела срабатывания ПСК -15% и верхнего предела срабатывания ПЗК — 25% определяют порядок (последовательность) срабатывания клапанов сначала ПСК,затем ПЗК.

Целесообразность такой очередности очевидна: ПСК, препятствуя дальнейшему росту давления сбросом части газа в атмосферу, не нарушает работу котлов; при срабатывании ПЗК котлы отключаются аварийно.

Колебания давления газа на выходе из ГРП допускается в пределах 10% от рабочего давления. Неисправности регуляторов, вызывающие повышение или понижение рабочего давления, неполадки в работе предохранительных клапанов, а также утечки газа должны устраняться в аварийном порядке.

Включение в работу регулятора давления в случае прекращения подачи газа должно производиться после выявления причины срабатывания предохранительно-запорного клапана ПЗК и принятия мер по устранению неисправности.

В ГРП следует предусматривать продувочные и сбросные трубопроводы, которые выводятся наружу в места, обеспечивающие безопасные условия для рассеивания газа, но не менее чем на 1 м выше карниза или парапета здания.

Допускается объединять продувочные трубопроводы одинакового давления в общий продувочный трубопровод. Такие же требования предъявляются при объединении сбросных трубопроводов.

В ГРП устанавливают показывающие и регистрирующие контрольно-измерительные приборы КИП (12) для измерения входного и выходного давления и температуры газа. Если учет расхода газа не производится, допускается не предусматривать регистрирующий прибор для измерения температуры газа.

Класс точности манометров должен быть не ниже 1,5.

Перед каждым манометром должна быть предусмотрена установка трехходового крана или аналогичного устройства для проверки и отключения манометра.

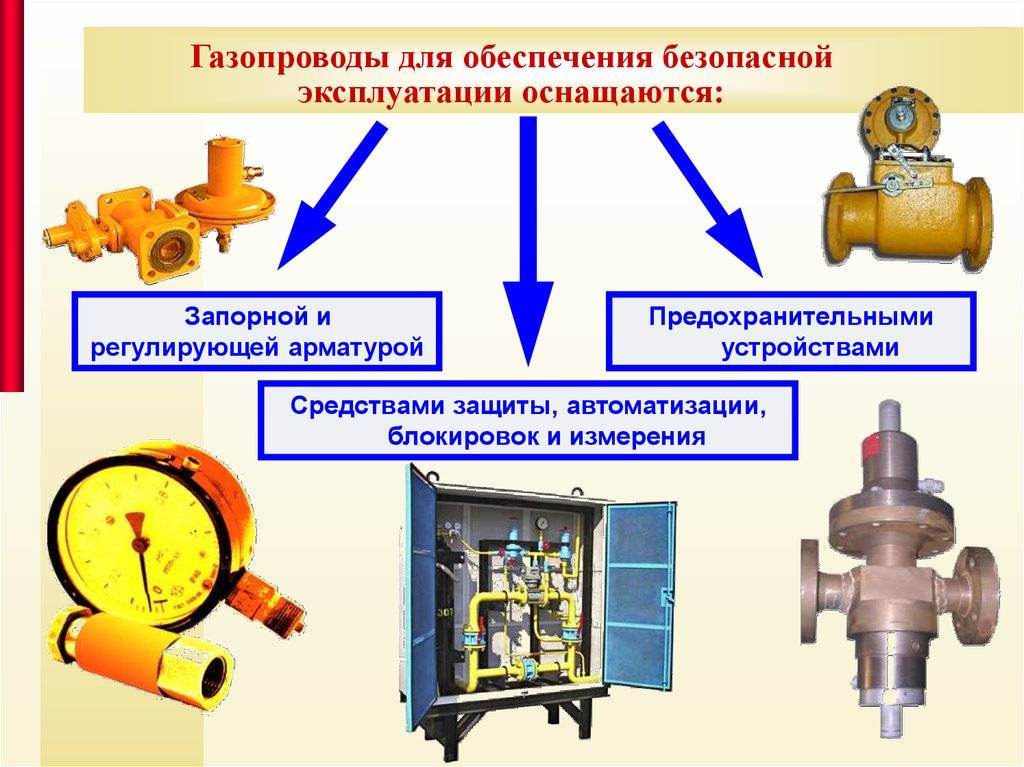

Классификация арматуры для газопроводов

Все существующие разновидности газовой арматуры, в зависимости от ее назначения, можно разделить на:

запорную. Арматура, применяющаяся для периодических отключений отдельных участков газопровода, приборов, аппаратуры. К этому виду относятся газовые краны, вентили задвижки;
предохранительную. Служащую для предупреждения риска повышения давления газа больше установленных норм. К этой разновидности арматуры относится сбросной предохранительный клапан;
регулирующую. Предназначенную для изменения и поддержания в заданных пределах давления. Это заслонки, шибера и пр.;
обратного действия. Для предотвращения изменения направления движения газа;
аварийную и отсечную. Для быстрого автопрекращения движения газа по направлению к аварийному участку в случае нарушения заданного режима. К этой разновидности относится запорно-предохранительный клапан;
конденсатоотводящую. Ту, которая удаляет в автоматическом режиме конденсат, накапливающийся в конденсато-сборниках и на нижних участках трубопроводных сетей;
контрольную. Определяет давление проходимой массы, температуру и пр.

По способу управления арматура может быть двух типов: управляемая и автоматическая. Первая приводится в действие ручными манипуляциями или при помощи привода: пневматического, гидравлического, электромагнитного, электрического.

Процесс управления вручную отличается приложением больших усилий и потерей времени. Гораздо чаще устанавливается привод и сохраняется возможность аварийного управления на случай возникновения аварий. А вторая действует при помощи устройств автосрабатывания.

Фланцевое соединение газопроводов используется на переходах с подводного или подземного участка на наземный. Такой тип соединений помогает в борьбе с электрохимической коррозией

По способу подсоединения оборудование и любая арматура для систем газоснабжения бывают:

фланцевые – применяющиеся для арматуры с проходом для среды больше 50 мм. Присоединение к трубам осуществляется посредством свинчивания фланцев. Основное преимущество такого соединения – возможность многократных переустановок, большая прочность и надежность. Также можно отметить универсальную применяемость. В качестве недостатка выделяют только большую массу и крупные габариты таких деталей;
муфтовые – используются для присоединения оборудования имеющего проход 65 мм и меньше. Подсоединение производится при помощи муфт с резьбой расположенной изнутри. Недостаток муфтовых соединений в том, что резьба постепенно стирается;
цапковые с нарезанной наружной резьбой. Одно устройство ввинчивается при помощи резьбы в другое устройство;
сварочные – это редко применяющиеся на сегодняшний день неразборные соединения. Плюсы этого способа – надежная герметичность и сведение к минимуму обслуживающих мероприятий. К недостаткам можно отнести возникающую при необходимости ремонта сложность демонтажа соединения, когда участок газопровода просто срезается;
ниппельные – присоединение арматуры производится при помощи ниппеля;
стяжные – патрубки соединяются с фланцами труб шпильками с гайками, которые располагаются вдоль арматуры;
штуцерные – присоединение арматуры производится при помощи штуцера, накидной гайки и уплотнительных колец. Это надежный метод соединения с возможностью демонтажа.

Кроме перечисленных выше, существуют и другие способы соединения газовой арматуры, но используются они, не так часто.

Фильтр газовый фланцевый необходим для очистки газовой среды от пыли и примесей, благодаря чему повышается срок эксплуатации и надежность функционирования газовых приборов

Также не стоит забывать, что от качества выполненного соединения будет зависеть функциональность трубопровода и надежность всей газораспределительной системы.

Советы от специалистов

Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.

Правильное подключение труб С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам. Они выполнят заказ с учетом всех нормативных требований.

Правила газификации частного дома

В первую очередь перед началом монтажа газопровода на частном участке, необходимо поставить в известность местную газовую службу. Как правило, вместе с газовой службой происходит определение порядка будущих работ. Кроме этого, необходимо получить разрешение на проведение будущих работ ещё у одной инспекции — автомобильной. Далее, необходимо составить план по газификации участка. Для этого рекомендуется обратиться к специалистам, так как самостоятельное составление плана может привести к аварийной ситуации.

Если в вашем районе уже есть подключённые к газопроводу дома, то тогда работа упрощается. В такой ситуации всё, что нужно сделать — это подключиться к основной магистрали, проходящей неподалёку. Однако перед подключением обязательно рекомендуется обратиться в газовую службу, которая в обязательном порядке должна предоставить вам параметры рабочего давления в магистральной линии. Эти данные необходимы для выбора материала труб, из которых будет монтироваться будущая конструкция.

Все системы, транспортирующие газ до потребителей, подразделяются на две основных разновидности:

Рассмотрим поэтапно действия, которые необходимо выполнить, непосредственно при прокладке газопроводной коммуникации в частном доме:

Проложить газовую трубу от распределителя к дому. В случае необходимости выполняется врезка трубы в магистральную линию.
В точке входа газовой трубы в дом необходимо установить специальный шкаф. Такой шкаф в обязательном порядке должен быть оснащён устройством, которое понижает давление (редуктор).
На следующем этапе выполняется внутридомовая разводка. Для организации газопровода внутри дома рекомендуется использовать трубы, выдерживающие низкое давление.
Далее смонтированную систему проверяют на работоспособность. Выполняются все необходимые пусконаладочные работы.

На входе труб с дом устанавливается специальный ящик, в котором располагается редуктор для понижения давления, также в нем можно установить газовый счетчик

Пуск в работу.

Пуск ГРП (ГРУ) является газоопасной работой и выполняется по наряд-допуску или в соответствии с производственной инструкцией. Работа выполняется бригадой рабочих в составе не менее двух человек под руководством специалиста.

1. Проверить отсутствие загазованности помещения ГРП.

2. Проверить выполнение требований к оборудованию и помещению. Все запорные устройства, кроме кранов на продувочных газопроводах и на сбросном газопроводе перед ПСК, должны быть закрыты, ПЗК закрыт, пилот регулятора разгружен.

3. Если имеется перед ГРП (ТРУ) заглушка, удалить ее.

Открывание запорных устройств при подготовке к пуску ведут «от конца к началу», против хода газа. Пустить газ по основной линии, для чего:

обеспечить расход газа у последнего по ходу газа агрегата;
открыть отключающее устройство на входе в котельную и выходное на основной линии;
пилот РДУК разгружен;
открыть ПЗК на проход;
обеспечить работу манометра на фильтре, открыв кран (вентиль) на импульсной линии до фильтра;
медленно открыть первое отключающее устройство;
продуть газопровод и закрыть кран на свечу;
медленно вворачивая стакан пилота, обеспечить необходимое рабочее давление (краны на импульсных линиях регулятора -открыты);
после пуска первого агрегата открыть кран на импульсной линии ПЗК и взвести ударный молоточек;
проверить плотность соединений газопроводов и арматуры.

4. Закрыть наряд-допуск, произвести запись в журнал.

Материал для изготовления запорной арматуры

Устройства запорной арматуры в большинстве изготавливаются из антикоррозийной стали (нержавейка) или чугуна. Другой материал в изготовлении мало применяется, так как устройство контактирует с агрессивной средой: вода, масло, газ, пар, которые вызывают коррозию.

В пластиковых инженерных домовых сетях запорную арматуру изготавливают из пластмассы. Для изготовления оборудования кроме чугуна и нержавейки применяют сплав: сталь, чугун, бронза. Применяется для изготовления специального оборудования титан. Современные краны изготавливают из фарфора, бронзы и пластика.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

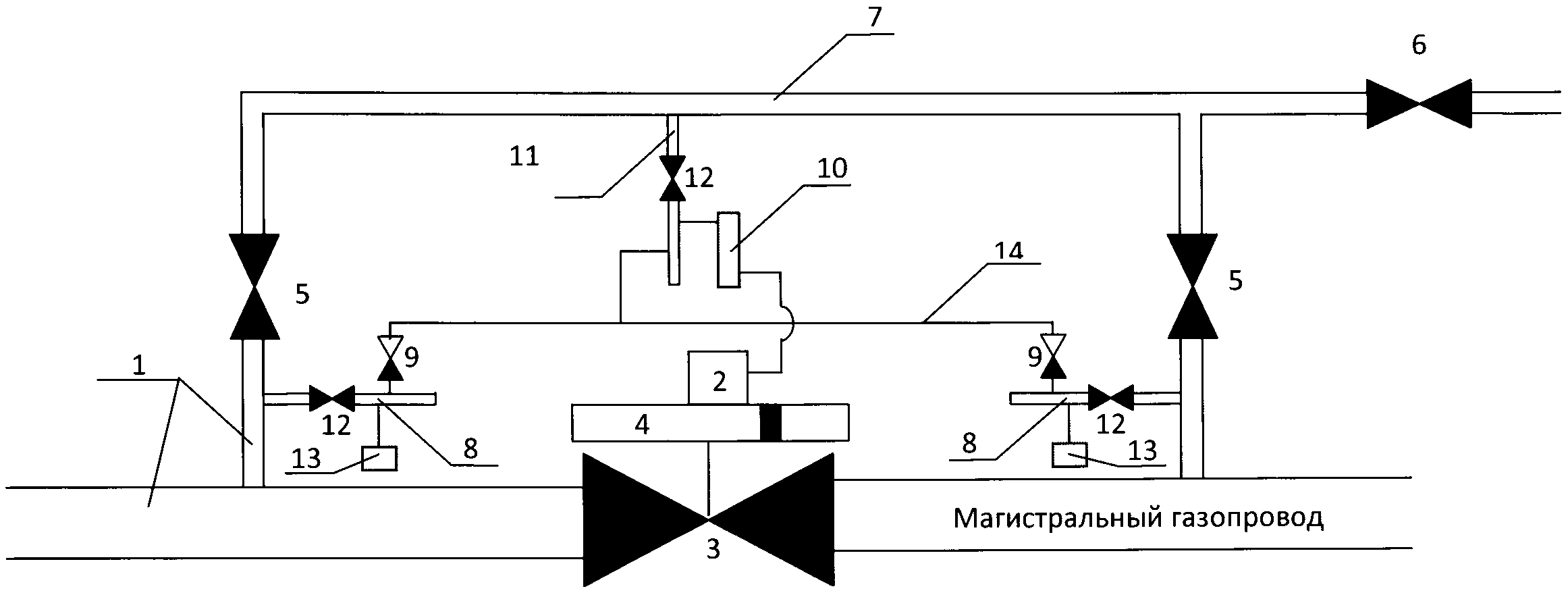

Размещение запорной арматуры на трубе

Перед монтажом в газопроводную систему краны и задвижки подвергаются внешней ревизии, смазке, проверке прокладок и испытанию на герметичность. При этом место для установки отключающего устройства на газопровод подбирается в соответствии с рекомендациями СП 42-101-2003 .

Установка отключающих устройств на газопроводе производится подземно — в колодце или непосредственно грунте или надземно — в несгораемых шкафах, на стенах или трубах.

Монтаж запорной арматуры выполняется так, чтобы ее можно было осмотреть, обслужить и при необходимости демонтировать.

Место для вставки отключающего устройства в газопровод выбирается:

на ответвлениях от магистрали – вне территории потребителя и не далее 100 м от распределительного трубопровода;
при наличии параллельных труб – на расстоянии, удобном для обслуживания обоих устройств;
на выходах и вводах ГРП – на расстоянии 5–100 метров от пункта;
при пересечении газопроводом воздушной ЛЭП – вне ее охранной зоны;
на стенах частных домов – минимум в полуметре от дверных и оконных проемов;
возле газовой плиты – сбоку на трубе на уровне присоединительного штуцера на удалении от плитки 20 см и более;
у газовой плиты или колонки при верхней разводке – на высоте от 1,5 над полом.

Если арматура монтируется на высоте более 2,2 м, то должна быть предусмотрена металлическая лестница и/или площадка на этом уровне.

Если производится монтаж колодцев, то делать их следует из несгораемых стройматериалов. Подойдет камень, кирпич, бетон и т.п. Но никаких древесины или пластика.

Для внутренних и надземных наружных газопроводов с трубами из стали и полиэтилена, используемых для природного газа и СУГ в паровой фазе с давлением до 0,005 МПа, рекомендованы обычные краны шарового типа

Уплотнение фланцевых соединений следует производить следующими прокладками из:

паронита – при давлении до 1,6 МПа;
маслобензостойкой резины – при давлении до 0,6 МПа;
алюминия – при любом давлении;
меди – при любом давлении (кроме газопроводов с сернистым газом);
полиэтилена высокой и низкой плотности, фторопласта – при давлении до 0,6 МПа.

Стоит заметить, что фланцевые соединения прямоугольного и квадратного типа довольно сложны в обработке и сложно обеспечить надежную герметичность соединения, поэтому лучше отдавать предпочтение фланцевым соединениям круглой формы.

Отключающие устройства в обязательном порядке устанавливаются:

на вводе в здание;
перед наружной установкой потребляющей газ;
на вводе и выходе ГРП;
на длинных тупиковых отводах;
на ответвлениях от общей магистрали в поселок, квартал или на предприятие;
при пересечении трубопроводом железных и автомобильных дорог, а также водных преград.

Все устанавливаемые поворотные краны должны иметь ограничитель поворота ручки на 90 0 , а задвижки – указатель степени открытия.

И все устройства с диаметром до 80 мм обязаны иметь на корпусе риску с указанием направления тока газа.

Фильм о запорных устройствах для газопроводов:

Газопроводная отключающая арматура различается по устройству, материалу изготовления и типу подключения. На внутренних газопроводах рекомендуется ставить обычные пробковые краны, а для магистральных труб большого диаметра больше подойдут гидрозатворы и задвижки. Место для установки таких устройств подбирается в соответствии с общими правилами по проектированию и строительству систем газораспределения.

Источник

Эксплуатационные характеристики

Качественная работа трубопроводных систем зависит от правильного выбора кода изделия ОКПД 2 (вентили, краны, задвижки, другое оборудование).

Необходимо учитывать эксплуатационные характеристики:

номинальный диаметр трубопровода, который характеризует пропускную способность потока среды;
номинально допустимое давление в трубопроводе;
в какой среде работает запирающее устройство, класс герметичности;
параметр температур рабочей среды (минимальное и максимальное значение);
стойкость к коррозии.

Основные эксплуатационные показатели на изделие производитель указывает в техническом паспорте.

Характеристики

Ключевой параметр, который определяет качество всех элементов запорной водоразборной арматуры, – соответствие требованиям ГОСТ 19681–94. Он задает характеристики изделий в части прочности, материального исполнения, коррозионной защиты и т. д. Действует регламент для всех типов арматурных элементов, за исключением систем, предназначенных для транспортировки морской или минеральной воды.

ГОСТ для водоразборной арматуры определяет возможность использования изделий на территории РФ. Есть и международный стандарт, который априори выдвигает к продукции более жесткие требования (иными словами, арматура, которая соответствует международному стандарту, по умолчанию отвечает нормам ГОСТ).

Кроме установления нормальных параметров для самих арматурных изделий, российский госстандарт и международный определяет условия их подключения к трубопроводу. В регламентах установлены требования:

по уровню давления в магистралях, к которым подводится арматура;
по размеру диаметра подключаемых элементов.

Данный перечень требований должен учитываться при выборе наравне с ГОСТ 19681–94, поскольку именно он определяет эффективность работы будущей системы еще на этапе ее проектирования. То есть предупреждает переплаты за возможные переделки трубопровода.

Строительные правила и нормы

Согласно СП 60.13330.2016 оснащение жилых помещений датчиками загазованности не является обязательным и осуществляется по требованию заказчика. Но это касается только уже построенных зданий.

В соответствии с п.6.5.7 СП 60.13330.2016 сигнализатор загазованности требуется в новых, реконструированных, подлежащих капремонту жилых строениях, где предполагается эксплуатация котлов, колонок, плит и другого оборудования.

Исполнительным механизмом такого датчика служит быстродействующий электромагнитный клапан — отсекатель, блокирующий подачу газа. Его следует установить на вводе газа в помещение и сблокировать с сигнализатором, чтобы при подаче сигнала последнего клапан моментально прекратил подачу голубого топлива.

Расположение сигнализатора и отсекателя зависит от плотности используемого газа и особенностей разводки в квартире. Выбор места требует высокой квалификации мастера

На этапе планирования помещение обследуется. Пристального внимания заслуживают участки, в которых возможно скопление газа (углубления, ниши). Нельзя допускать наличие «мертвых зон».

Кроме переделки внутриквартирной разводки по необходимости проводят разборку, сборку или замену кухонной мебели, техники, а также монтаж:

скрытой электропроводки;
системы подачи тревожной информации;
принудительной вентиляции.

Все работы ведутся по проекту, что требует подготовительных действий. Сначала нужно обратиться в районную газовую службу.

Инструкция по согласованию выглядит так:

Составление заявления по образцу с указанием желаемых изменений в магистрали

Документ служит основанием для визита мастера по месту установки оборудования.
Уже на месте представитель организации все осматривает, проверяет, проводит расчеты в соответствии с нормами, принимая во внимание план заявителя.
Рассчитывается смета, подготавливается план.
Согласовывается план и смета: документ выдается на руки заявителю для ознакомления и получения согласия на установку.
Проведение оплаты в случае согласия с предложенным проектом.. Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается

Если смета и/или план не устраивают заказчика, это обговаривается с мастером, находится компромиссное решение и проект дорабатывается.

Предназначение и устройство

Газовый электромагнитный клапан предназначен для управления потоками газа в трубах

Газовый клапан такого типа может быть регулирующим либо запорным, управлением им осуществляется в ручном режиме или при помощи автоматической системы. По конструктиву и назначению этот элемент напоминает свой стандартный аналог с той разницей, что запорная часть в нем приводится в движение при помощи электромагнита, дополненного подвижным сердечником. Во время подачи напряжения на катушку она начинает выталкивать или втягивать сердечник, который подсоединен к штоку. Такая деталь предназначена для использования в промышленных установках, бытовых отопительных системах и в сфере водоснабжения. Устройство клапана имеет стандартную конструкцию:

корпус с двумя патрубками;
камера с седлом;
запорная часть тарельчатого, лепесткового или шарового вида;
пружина с возвратом;
шток для соединения с запорной частью и сердечником;
соленоид.

Корпус для установки делают из металлических сплавов немагнитного типа либо прочного пластика. Его оптимальная герметичность позволяет использовать клапан в различной среде. Процесс управления деталью осуществляется по проводам, которые присоединяются к электрическим контактам датчика, расположенным на наружной стороне корпуса.

Выводы и полезное видео по теме

Технология работы регулирующей и запорной арматуры:
