Классификация и категории газопровода по давлению

Нормы использования газа населением

Для контроля потребления ресурсов существуют некоторые ограничения. Исходя из рассчитанных величин определяются тарифы на оплату коммунальных услуг, номинальное давление и объемы поставок газа

Особенно важно наличие нормативов в тех хозяйствах, где отсутствуют контрольно-измерительные приборы для учета

Расчет норм использования топлива выполняется для таких потребностей населения:

• Приготовления пищи одним человеком в течение месяца;
• Нагрев воды при независимом обеспечении водными и тепловыми ресурсами, включает в себя нормы для пользователей с колонками и без них;
• Индивидуальное отопление жилых и хозяйственных зданий;
• Уход за птицами и животными.

Нормативы определяются исходя из расчета на каждый календарный месяц, одинаковыми частями в течение всего года. Значения зависят от площади помещения или объема используемого ресурса. В многоэтажных строениях показатели рассчитываются для каждого этажа. Отапливаемыми участками признаются мансарды, цоколи и иногда подвалы.

Для зданий хозяйственного назначения расчет производится исходя из количества использованного газа на каждый кубометр помещения. В Российской Федерации существуют значительные отличия в нормах потребления топлива между регионами, поскольку в разных частях страны климатические особенности отличаются. По этой причине нормативы определяют региональные власти, которые учитывают продолжительность отопительного периода и уровень снижения температуры воздуха зимой.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

• Исключение несчастных случаев среди населения.
• Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
• Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.

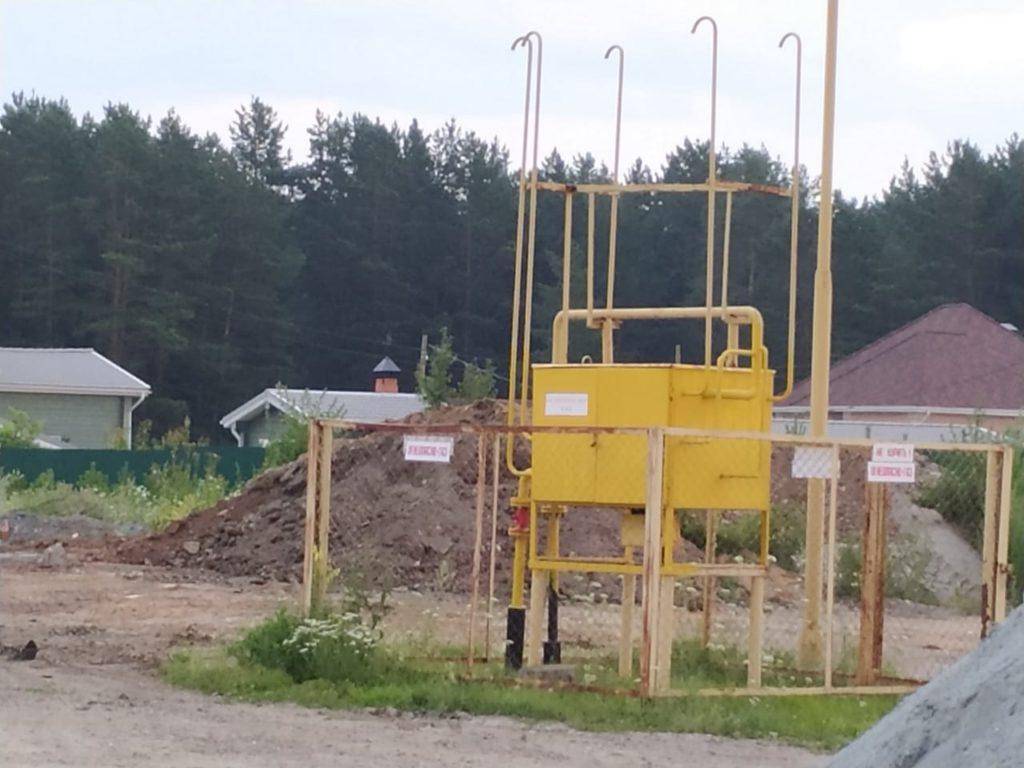

3. В радиусе десяти метров от ГРП (если они наружного исполнения).
4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

• пролегания подземных газораспределительных сетей;
• пересечения с автомагистралями;
• железными дорогами;
• на поворотах у колодца, сборника конденсата, ковера и т.п.;
• на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

• расстояние от сети;
• материал трубопровода;
• диаметр;
• значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
• угол поворота (УП);
• глубина прокладки;
• контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

• для наружных сетей НД составляет по 2 метра;
• для подземных – по 3.

Профилактические меры:

• Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
• Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
• Восстановление опознавательных знаков и обновление табличек.
• Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Мне нравитсяНе нравится

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

• низким — до 0,05 кгс/см2;
• средним — до 0,05 до 3,0 кгс/см2;
• высоким — до 6 кгс/см2;
• очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

1. приготовления еды в расчёте на 1 человека в месяц;
2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
3. индивидуальное отопление жилых помещений и хозяйственных построек;
4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Путь природного газа от месторождения к потребителям

Использование газового оборудования для приготовления пищи и обогрева давно стало нормой жизни как в больших городах, так и в отдаленных селениях. Широкое распространение голубого топлива решило множество проблем потребителей и сделало жизнь намного проще, чем еще несколько десятилетий назад. Отпала необходимость использовать дрова, уголь и другие материалы для обогрева, а приготовление еды на газовых плитах дало возможность освободить множество времени для хозяек. В промышленности также наступил переворот в связи с внедрением газа. Многие предприятия обладают собственными газовыми станциями и котельным оборудованием, что позволяет увеличить скорость производства и удешевить себестоимость продукции.

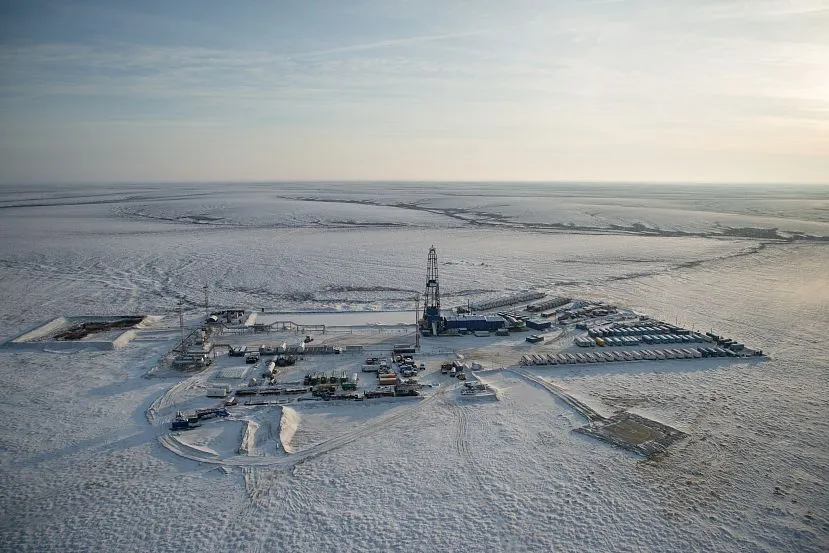

Газовое месторождениеИсточник gazprom.ru

Все мы привыкли каждый день поджигать газ на плите, открывать горячую воду, нагретую колонкой, и греться зимой от теплых труб у котла. Но мало кто действительно задумывается, как именно голубое топливо попадает в наши дома. Ведь газовые месторождения расположены в отдаленных местностях, иногда на расстоянии в несколько тысяч километров от конечного пункта потребления. Для того чтобы организовать бесперебойную доставку топлива к городам и селам, существует широкая сеть разветвленных каналов, которые являются газовыми магистралями.

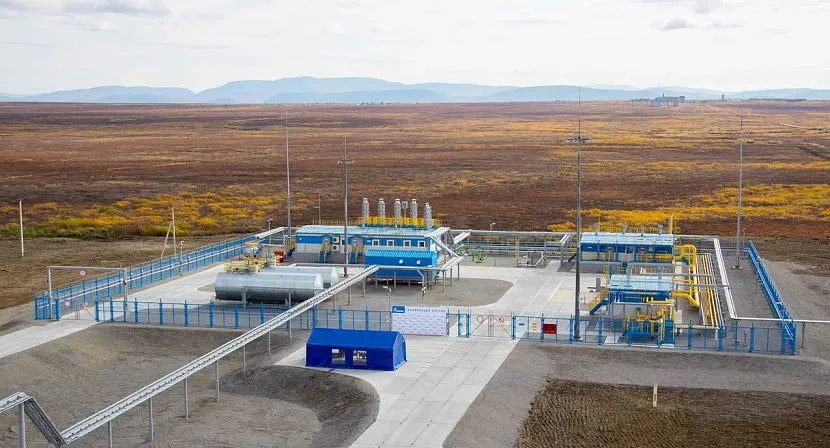

Станция ГРСИсточник saratov-tr.gazprom.ru

Прежде, чем попасть в основную сеть, газ проходит долгий путь и подвергается многоступенчатой системе воздействий. Сразу после добычи топлива на месторождении его тщательно очищают и подготавливают к транспортировке. На компрессорных станциях происходит нагнетание газа, чтобы по магистрали он двигался с высокой скоростью, а также с большим напором. Это необходимо для того чтобы топливо быстро преодолевало расстояния и спустя некоторое время оказалось на газораспределительной станции, где будет выполнена его последующая обработка.

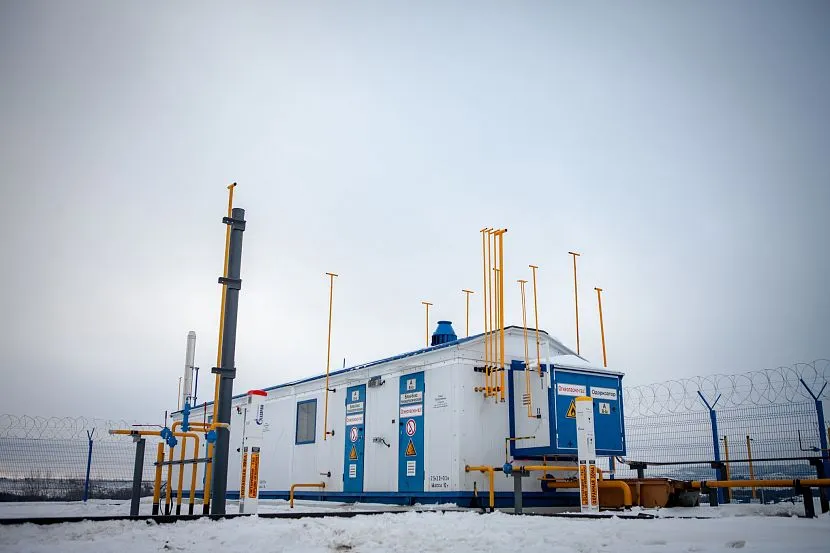

Предприятие газового оборудованияИсточник ngosar.ru

На ГРС расположено специальное оборудование, которое понижает давление газа в трубах и насыщает его специальными веществами – одорантами. Это делается для предотвращения утечки газа, ведь в чистом виде он не имеет цвета и запаха. Затем происходит дополнительное очищение топлива, прежде чем направить его в распределительные газопроводы населенных пунктов.

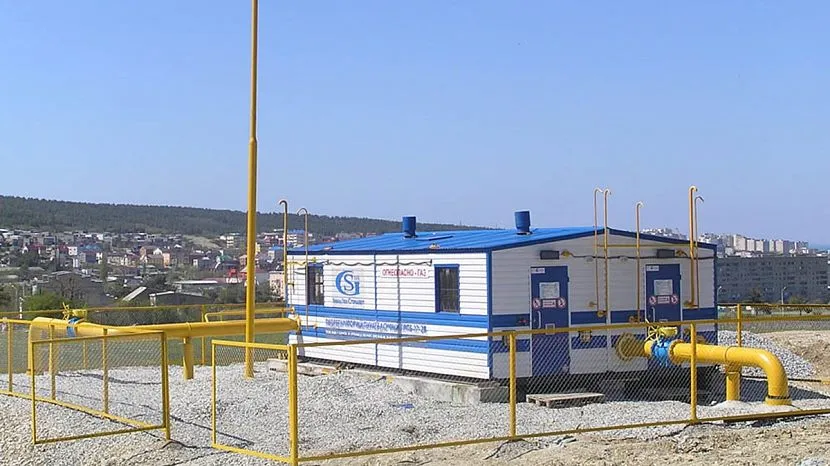

Пункт регуляции газаИсточник gazstn.ru

Газовое оборудование настроено на потребление газа с определенными показателями давления, которые не могут быть изменены. Обычно это низкие или средние значения, характерные для внутренних домовых сетей. Чтобы добиться подобных величин, применяются специальные установки на станциях, понижающие напор топлива.

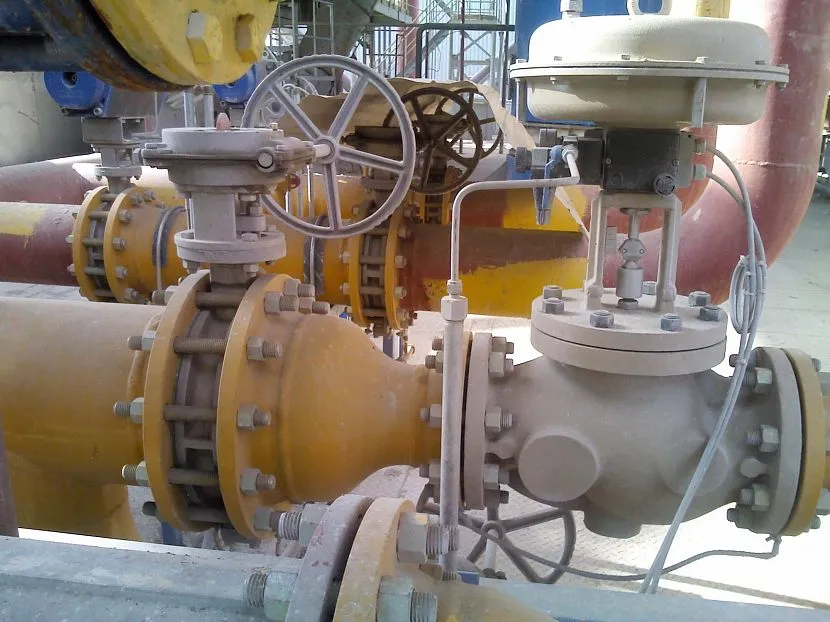

Запорная газовая арматураИсточник pgo.by

Прежде, чем поступить во внутренние газопроводы, в пределах населенных пунктов топливо транспортируется по наружным трубам и проходит на газораспределительные пункты городов и селений. Там газ еще раз очищают, регулируют его состав, качество и давление, снова понижают его напор и отправляют дальше в направлении каждого отдельного дома, строения, предприятия.

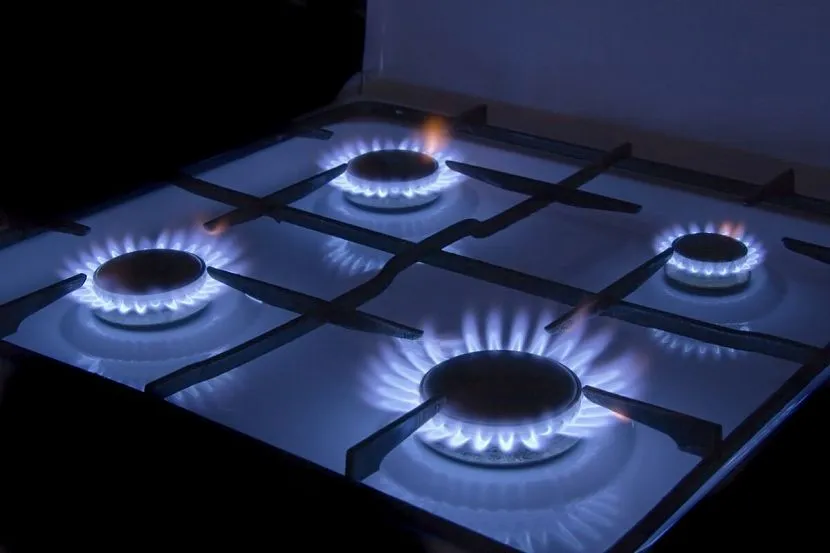

Конфорки газовой плитыИсточник vestnikao.ru

Пройдя весь этот сложный путь, газ наконец-то попадает внутрь наших домов, где он распределяется для каждого типа оборудования. Газовые плиты, котельные установки, водонагреватели и другие устройства – все они работают благодаря этому виду топлива. На всех типах приборов установлены специальные горелки, в которых происходит добавление воздуха для придания горючести смеси. Без доступа кислорода газ гореть не будет, поэтому такое условие необходимо для работы устройств.

Разновидности манометров

Расходометры различают и по другим признакам. Измерители нужны на разных участках, где определяются очень разные величины. Точность измерений при этом тоже будет разной.

По классу точности

Под этим понимают допустимое отклонение погрешности измерения от измерения на шкале прибора. Показатель указывается на циферблате

При покупке прибора необходимо обращать на это внимание

На российский рынок поступают манометры с классом точности: 4, 2,5, 1,5, 1, 0,6, 0,4, 0,25, 0,15. У зарубежных встречается также вариант с классом в 1,6.

Михаил Викторович

Наш строительный гуру

Задать вопрос

Показатель позволяет быстро определить неисправность прибора или его несоответствие классу измерения. Если используется манометр с максимальным значением в 10 кгс/см², с классом точности 1,5, это означает, что допустимая погрешность составляет 1,5 от шкалы, иначе – 0,15 кгс/см². Если при использовании прибора выясняется, что погрешность больше, аппарат нужно менять.

По назначению

Классификация следующая.

• Общетехнические – манометры для определения избыточного и вакуумметрического давления в любой газообразной среде, неагрессивной по отношению к материалу прибора. Используются для оценки газопотребления в сети с малосжимаемым газом и для определения расхода сжиженного пропана в баллоне.
• Специальные – рассчитаны на измерение в условиях конкретно заданной части агрессивной газовой среды.
• Эталонные – созданы для проверки и калибровки других манометров.

Общетехнический

Специальный

Эталонный

Правила использования газовых приборов

Эксплуатация газового оборудования должна происходить согласно государственным стандартам

Важно соблюдать установленные правила при применении аппаратуры:

• Обслуживание внутренних и наружных сетей осуществляется квалифицированными специалистами, которые обладают лицензией на проведение такого вида работ;
• Запрещена замена деталей сети и газового оборудования без согласования с компетентными органами;
• Аппаратура должна монтироваться только профессиональными работниками, предварительно необходимо согласовать проект на установку в соответствующей организации.

Самостоятельный ремонт или замена оборудования недопустимы, все работы должны выполняться исключительно лицензированными специалистами. В противном случае может возникнуть угроза аварийной ситуации

Чтобы предотвратить утечку газа и другие неприятные последствия, важно обращаться к уполномоченным сотрудникам.

Состав системы газоснабжения

Газотранспортный комплекс образуют трубопроводы и сооружения, а также технические устройства, выполняющие поставку и распределение потока между потребителями. Интенсивность подачи газа определяется потребностями конечных пользователей – промышленных и коммунальных организаций, частных домовладений.

Газоснабжающая сеть состоит из:

• трубопроводов высокого, среднего и низкого давления;
• газорегуляторных устройств – станций (ГРС), пунктов (ГРП), установок (ГРУ);
• автоматов управления и контролирующей системы;
• диспетчерско-эксплуатационной службы.

Под высоким давлением магистральный газопровод доставляет природный газ к распределяющим станциям, понижающих уровень давления до требуемого при помощи клапанов автоматических регуляторов. Далее газовые сети направляют топливо к потребителям. ГРС автоматически поддерживают показатели давления в заданном диапазоне.

Виды газоснабжающих систем

Газоснабжающая система может иметь такие виды:

1. Одноуровневая, где подача газа потребляющим лицам производится только по газопроводному изделию одинаковых показателей давления (либо с низкими показателями, либо со средними);

2. Двухуровневая, где подача газа кругу потребляющих лиц осуществляется по газопроводному сооружению с двумя разными видами давления (показатели среднегонизкого либо среднеговысокого 1 или 2 уровня, либо высоких показателей 2 категории низких);

3. Трехуровневая, где прохождение газового вещества производится по газопроводу с тремя давлениями (высокое первого или второго уровня, среднее и низкое);

4. Многоуровневая, при которой газ движется по газовым линиям с четырьмя видами давления: высокое 1 и 2 уровня, среднее и низкое.

Связываться газопроводные системы с разными давлениями, которые входят в газоснабжающую систему, должны посредством ГРП, КДРД.

Давление газа в подающих магистралях для разных потребителей

Для теплоустановок промышленной отрасли и котельного оборудования, стоящих отдельно от газопроводных линий, допустимым считается применение газового вещества с имеющимся давлением в пределах 1,3 МПа при условии, если такие показатели давления необходимы для особенностей технического процесса. Нельзя прокладывать газопроводную систему с показателем давления больше чем 1,2 МПа для многоэтажного жилого дома в населенной местности, в участках нахождения сооружений общего пользования, в местах нахождения большого количества людей, например, рынок, стадион, торговый центр, здание театра.

Нынешние системы распределения газоснабжающей линии состоят из сложного комплексного состава сооружений, которые, в свою очередь, имеют вид основных элементов таких, как газовых кольцевых, тупиковых и смешанных сетей с низкими, средними и высокими показателями давления. Они проложены на городских участках, других населенных пунктах, в сердце микрорайонов или здания. Кроме того, они могут размещаться на трассах газораспределительной станции, газорегуляторного пункта и установки, системе связи, системе автоматических установок и телемеханического оборудования.

Вся конструкция должна обеспечить подачу потребительского газа без проблем. В конструкции должно иметься отключающее устройство, которое направлено на отдельные ее элементы и участки газопровода для осуществления ремонта и устранения аварийных ситуаций. Помимо прочего, она обеспечивает беспроблемную транспортировку газового вещества потребляющим газ лицам, иметь простой механизм, безопасную, надежную и удобную эксплуатацию.

Проектировать газоснабжение всей области, города или поселка необходимо на основании схематических чертежей и планировки района, генерального плана города, учитывая перспективное развитие. Все элементы, приборы, механизмы и узловые детали в газоснабжающей системе стоит использовать одинаковые.

Выбирать распределяющую систему и принципов постройки газопровода (кольцевого, тупикового, смешанного) стоит осуществлять, основываясь на технических и экономических расчетных операциях, учитывая объем, структуру и плотность потребления газа.

Выбранная система должна иметь самую большую эффективность, с экономической точки зрения, и обязательно предполагать строительные процессы и иметь возможность вводить в работу газоснабжающую систему частично.

Классификация газа . Газ среднего давления, низкого, высокого 1 и 2 категории

Обозначение газопроводов

В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.

Гост маркировка трубопроводов

Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода

Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.

На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.

На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).

Нормы потребления газа на отопление дома

Ограничения в потреблении коммунальных услуг могут проявляться в минимальных тарифах, допустимой мощности и нормах отпуска ресурса. Необходимость в существовании норм появляется там, где отсутствуют счётчики учёта.

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

1. приготовления еды в расчёте на 1 человека в месяц;
2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
3. индивидуальное отопление жилых помещений и хозяйственных построек;
4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м 2 отапливаемой площади или на 1 м 3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

О классификации газопроводных магистралей

Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.

Магистральный газопровод

Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.
