Как сделать трубу в бане через потолок

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

перед установкой важно тщательно спланировать его расположение;
участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Традиционный дымоход

Классический дымоход – это система отвода продуктов горения, изготовленная из кирпича.

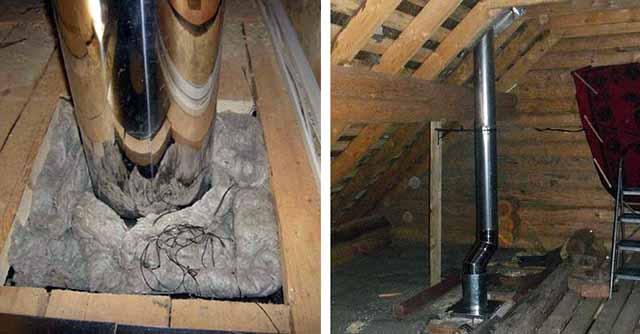

Под ним подразумевается проход трубы через потолок бани. Он называется классическим благодаря тому, что в прошлом строились именно такие дымоотводные каналы. Если вас интересует схема дымохода из кирпича, то ее легко можно найти в интернете, на многочисленных ресурсах, посвященных строительству. Схема найдется и в специализированной литературе.

Преимущества установки такого дымохода заключаются в следующем: дешевизна, прочность и повышенные эксплуатационные характеристики. Кирпичи отлично переносят как высокие, так и низкие температуры. Правила установки дымохода из кирпича довольно сложны:

Первое правило подразумевает защиту от возгорания. Оно обеспечивается высоким уровнем пожаробезопасности. Задавшись вопросом: «Как правильно сделать дымоход из кирпича и учесть при этом правило пожарной безопасности?», следует помнить, что минимальное расстояние между дымоходным каналом и стеной должно быть не менее 380 мм. На участках, где дымоход проходит через перекрытия, создаются специальные расширения.
Тяга напрямую зависит не только от того, какой диаметр дымоходной трубы выбран. Этот показатель зависит и от высоты конструкции. Добиться максимальной тяги и, как следствие, теплоотдачи можно, если высота трубы равна пяти метрам.
Пожаробезопасность напрямую зависит от толщины стенок дымохода. Чем тоще стена, тем надежней и безопасней. Минимальная толщина должна быть равна 100 мм. Таким образом, если диаметр трубы велик, то вкупе с толстой стенкой у вас может получиться довольно объемная конструкция.

Исходя из вышесказанного, становится понятно: прежде чем выбрать дымоход из кирпича, следует хорошо подумать. Его монтаж может оказаться для вас непосильным.

Подумайте, может быть, имеет смысл сделать дымоход через стену или потолок, применив вышеперечисленные способы.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

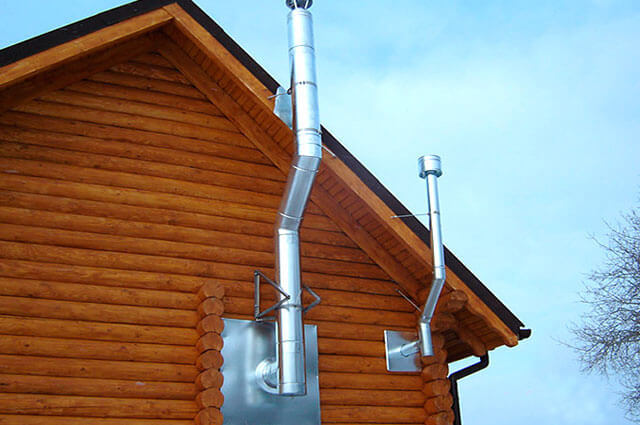

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Разновидности

Вертикальные дымоходы различают по нескольким признакам.

Существуют разные варианты конструкции:

металлическая труба

Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;

сэндвич-труба

Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;

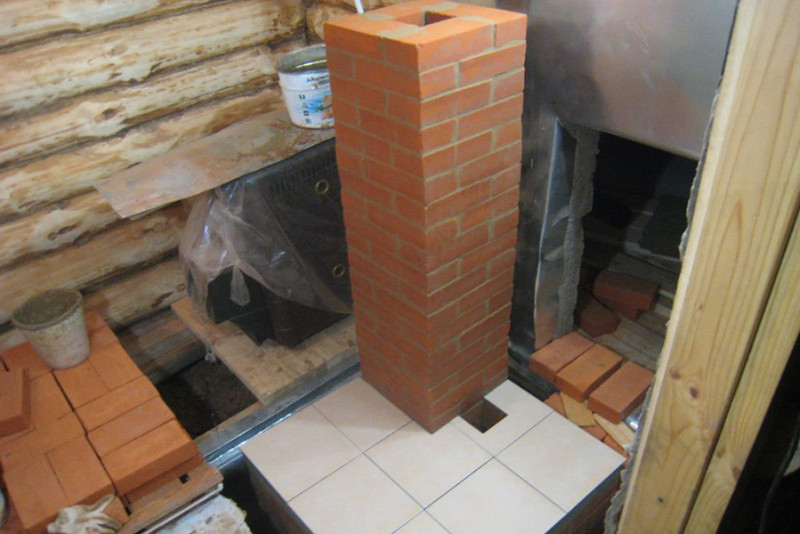

кирпичный дымоход

Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;

комбинированный дымоход

Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.

Кроме того, дымоходы различают по материалу изготовления:

металл

Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);

асбоцементная труба

Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;

кирпич

Один из традиционных материалов, использующийся уже много столетий;

керамика

Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;

огнеупорное стекло

Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

по материалу изготовления;
по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

внутренними;
внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

Ошибки при устройстве дымохода в бане

сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
недостаточная высота дымохода;
группирование сразу нескольких дымоходных конструкций в одну;
произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Конструктивные особенности дымохода в бане

При установке дымохода в бане через крышу важно принимать во внимание определенные особенности:

Дымоход — это вертикальная конструкция, которую нужно устанавливать внутри помещения и на фасаде постройки. Ее главной задачей считается выведение продуктов горения с определенной скоростью, которой хватает для поддержания нормальной тяги в печи.
Правильно созданная конструкция способствует быстрому нагреванию бани и поддержанию нужного микроклимата в парилке. К тому же это обеспечивает экономичный расход топлива.
К самым частым проблемам каналов для выведения дыма относят слишком сильную или наоборот чересчур слабую тягу. В первом случае топливо очень быстро прогорит, тогда как парная не нагреется. Если тяга будет очень слабой, в топку попадет мало кислорода. Это нарушает процесс горения и снижает теплопроводность печи.

Только правильный монтаж дымоотвода обеспечивает безопасность людей и гарантирует длительный период эксплуатации.

Конструкцию обычно делают вертикальной.

Выбираем дымоотводы для разных типов печей

Трубы для бани изготавливаются из таких материалов:

нержавейки;
кирпича;
керамики;
бетона.

Дымоотвод из нержавейки легче кирпичного и проще в монтаже. Он имеет оптимальное сечение для удаления продуктов сгорания топлива. К минусам нержавеющих дымоходов можно отнести их свойство передавать шум, а также неустойчивость к галогенам, которые находятся строительных лаках, аэрозолях, клее. Следовательно, сжигать в печи предметы, содержащие эти вещества, нельзя.

Можно выбрать и керамический дымоотвод. Он представляет собой трубу, внутренний слой которого выполнен из керамики. К плюсам его относится простота в монтаже и устойчивость к высоким температурам (до 600 градусов). Из-за того что внутренняя сторона трубы очень гладкая, угарные газы выводятся наружу без турбулентных завихрений, то есть не задерживаясь. Не очень подходят для деревянной бани, так как имеют большой вес.

Сэндвич – этот дымоход состоит из двух труб, которые вставляются друг в друга. Зазор между ними заполнен негорючим и жаростойким материалом в виде базальтовой ваты или вермикулита. Благодаря этой защите внешняя труба не нагревается, поэтому такой дымоотвод менее пожароопасен. Данный вид трубы нуждается в периодической чистке.

Коаксиальный дымоход также состоит из двух вложенных друг в друга труб. Но теплоизоляция в таком дымоотводе отсутствует. Ее обеспечивает воздушная прослойка. Внутренняя труба держится при помощи металлических перемычек. Коаксиальный дымоход гарантирует полное сгорание топлива из-за постоянного притока воздуха в печь через промежуток между трубами. Но у него есть и недостаток: допустимая длина дымоотвода не должна превышать трех метров.

Форма сечений дымоходов тоже различна. Она бывает квадратной, круглой, прямоугольной или овальной. Оптимальным считается круглое сечение. Для кирпичных банных печек подойдут дымоходы из металла, керамики и кирпича, а для чугунных конструкций – комбинированные вытяжные трубы, керамические или металлические. Коаксиальные дымоходы устанавливаются чаще всего в печах с газовым отоплением. Но также они используются для дровяных котлов.

Виды и устройство дымоходных систем

Известно несколько видов дымоходов, которые устанавливаются в банях, частных домах:

Трубы из нержавейки или черного проката, которые имеют толстые стенки. Из них собираются дымовые каналы.
Сэндвич дымоход. Представляет собой двустенную трубу, внутри которой расположен негорючий материал.
Кирпичные каналы.

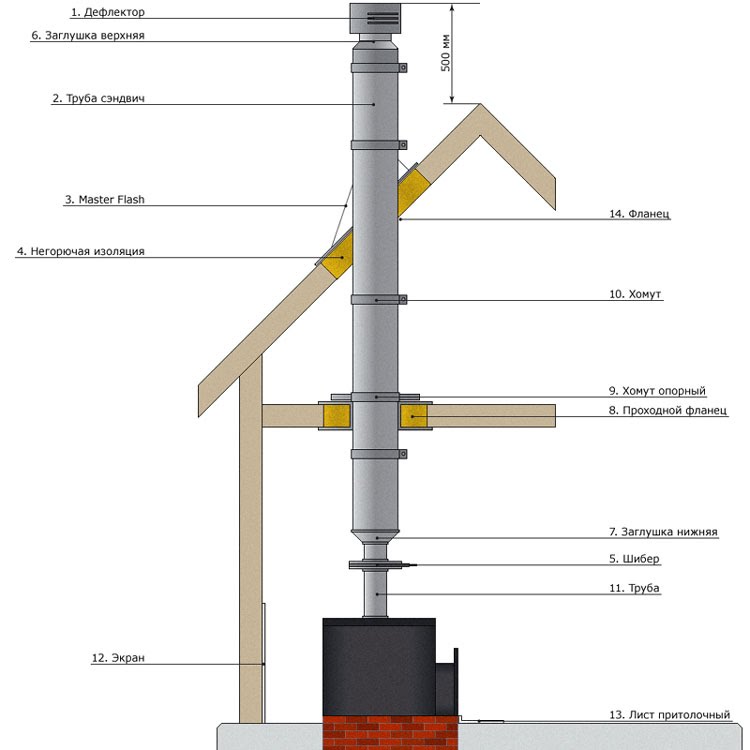

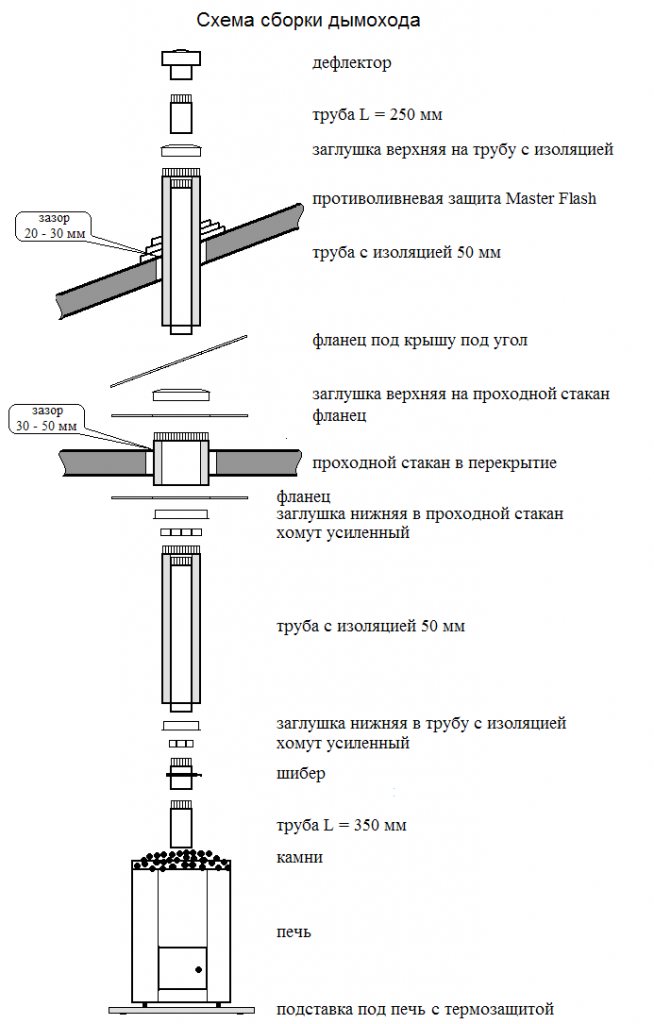

Дымоход — сложная конструкция, которая состоит из нескольких элементов:

Оголовка — крышки, которая не допускает попадания влаги внутрь трубопровода.
Стартового адаптера — переходника с обычной трубы на сэндвич.
Шибера — детали, с помощью которой можно регулировать тягу.
Панели из минерита — изоляционного материала, который укладывается вокруг печи, в местах прохождения дымохода около стен. Защищают дерево от воспламенения.

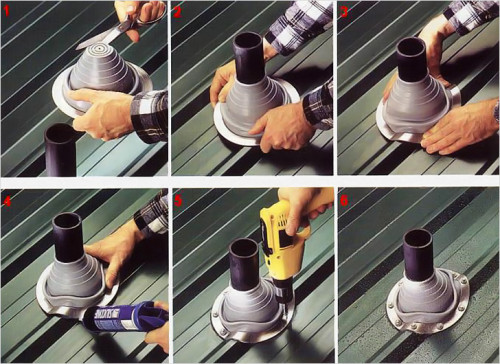

Мастер-флеша — элемента, который герметизирует место прохождения трубки через крышу.

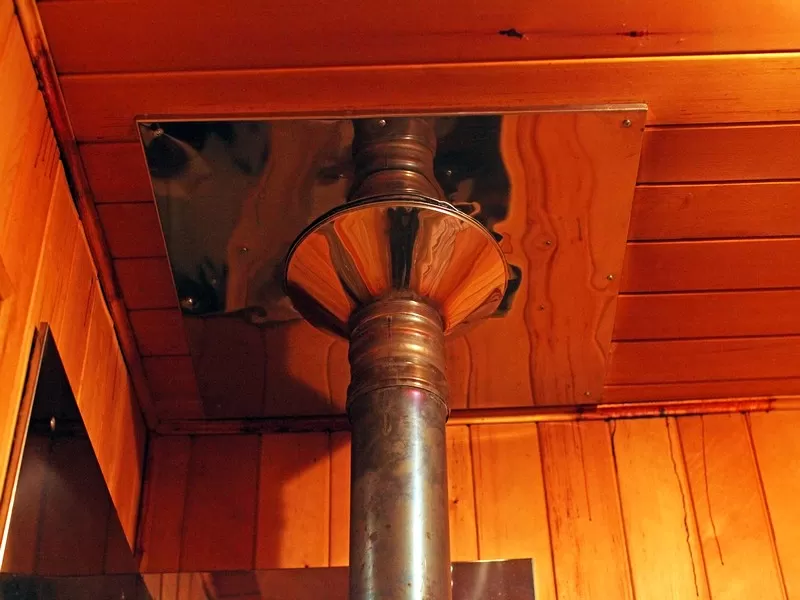

Потолочно-проходного узла — специальной коробки, которую закрепляют в потолке.
Трубопроводного конвертера.

Конечный элемент — печное оборудование. Оно должно устанавливаться на основание из шамотного кирпича.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

Не допускается провисание и перекашивание элементов дымоотводящей системы.
Выполнение поворотов трубы допускается, но не более трех.
Расстояние от дымовой трубы до стен должно быть не менее 50 см.
Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Как сделать безопасной

Помимо всего прочего, особого внимания всегда требует пожаробезопасность конструкции.

Для ее обеспечения не следует пренебрегать следующими правилами:

В дымоходной конструкции не должно присутствовать стыков с другими трубами;
Ни в коем случае не допускать соприкосновения дымохода с иными коммуникационными системами, в особенности с газо- или электропроводом;
В течение одного отопительного сезона, в который дымоход эксплуатируется, процесс очистки должен производиться минимум три раза;
-Минимальная высота дымоходной трубы после вывода ее через крышу – 150 см.

Только соблюдая все основные правила, вы сможете добиться максимальной безопасности банного помещения.

Почему происходит появление конденсата

Смолистая жидкость, получаемая в результате соединения окислов и воды, называется конденсатом.

Как правило, он образовывается при снижении температуры. Через некоторое время жидкость начинает накапливаться на стенках трубы.

Чтобы уменьшить появление отложений в сэндвич-дымоходе, устанавливается специальный конденсатоотводчик. Это приспособление уже давно зарекомендовало себя с положительной стороны.

Нередко появление такого дефекта вызывает перепад температур. Конденсат может также возникнуть из-за осадков при закрытом выходном отверстием.

Кроме того, жидкость в сэндвич-дымоходе образуется при совместном выделении диоксид углерода и водяного пара и выходе скопившихся газов наружу.

Поскольку температура стенок намного меньше точки росы, начинает образовываться смола, оседающая внутри конструкции.

Если в дымовом канале смонтирован отвод конденсата, оседания липкого вещества не происходит. Но, к сожалению, такие приспособления встречаются очень редко.

Основные причины появления отложений:

неполное сгорание топлива;
низкая температура выходящих газов;
недостаточно сухое или совсем сырое вещество, являющееся источником получения энергии;
большая разница между наружной и внутренней температурами;
плохая тяга;
засор в металлопрокатных изделиях, из-за чего осуществляется сгорание выходного канала;
недостаточно прогретые трубы;
конструкция устройства не соответствует чертежам.

Нормальная тяга появляется только при очень сухом топливе: оно полностью исключает возникновение конденсата. Хорошо высушенная древесина дает возможность в самые короткие сроки прогреть любое устройство.

Как следствие, внутренняя поверхность стенок трубы останется чистой и без всевозможных отложений.

Когда топливо плохо высушено, при сгорании происходит низкая теплоотдача. Влажный материал становится причиной образования большого количества паров. Они устремляются внутрь трубы и оседают на стенках в виде конденсата.

По этой причине выбирать топливо нужно очень внимательно. Смолистые дрова, даже хорошо просушенные, могут спровоцировать появление на стенках дымохода смолистых отложений.

Наилучшим топливом для каминов и печей считаются колотые дрова, хорошо высушенные и содержащие минимум липкого сока растений.

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
дымовая труба;
проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

из обычной стальной трубы;
специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
дымовые каналы, выложенные из кирпича.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

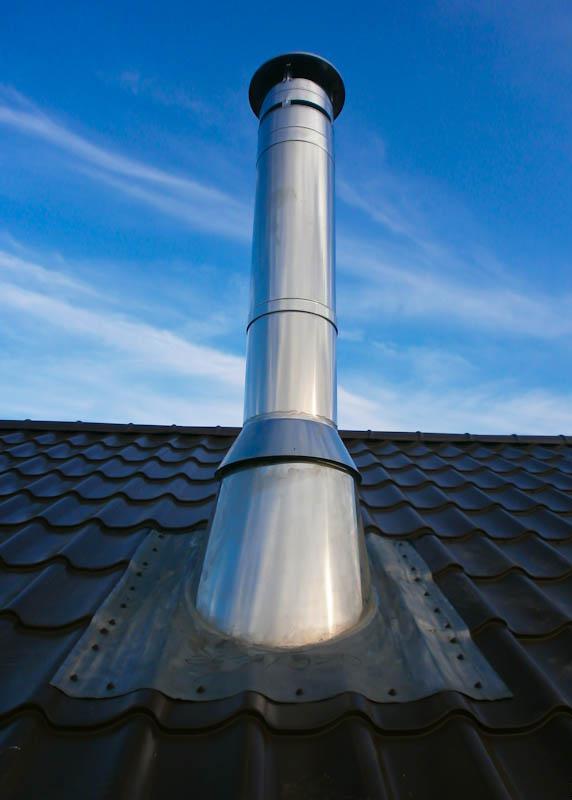

Крышная разделка дымохода

Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.

Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.

Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:

материал, из которого изготовлен дымоход;
тип кровли;
вид крыши и т. д.

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы

Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.

Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:

в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
далее требуется надеть изделие на трубу;
лист основания легко выгибается по форме кровли.

Разделка подобного типа гарантирует полную герметичность проходки через крышу.

Конструкция

На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).

Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.

Рассмотрим их, начиная от точки присоединения к печи:

адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;

потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.

В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.

Как сделать дымоход для бани

Ниже представлена пошаговая инструкция организации системы дымоотвода в бане.

Этап №1. Подготовительный. Прежде всего, необходимо защитить места, сквозь которые дымовой канал проходит через перекрытия. На этом участке применяется элемент под названием «проходная труба», проще говоря — патрубок. Пошаговые действия по его созданию выглядят так:

подготовка патрубка. Это – укладка вдоль его внешней поверхности слоя базальтовой ваты;
изоляция внутренней поверхности. Обозначив на перекрытии точку монтажа, готовим для создаваемого дымового канала прямоугольное отверстие по стандартным размерам. В тех местах, где конструкция контактирует с потолком, размещаем дополнительный слой теплоизоляции;
монтируем патрубок;
между этим элементом и дымовым каналом для дополнительного отвода тепла оставляем минимальный зазор.

Этап №2. Проводим работы на крыше. Начинаем с разделки кровли.

снимаем размеры с внутренней и наружной стороны с учётом уклона крыши;
изнутри в кровле вырезаем отверстие под дымоход;
крепим на крыше оцинкованный стальной лист, в котором заранее проделано отверстие под дымоход.

Размер отверстия для выхода трубы наружу должно точно соответствовать ее диаметру

Этап №3. Выполнение монтажных работ. Сегодня самой популярной является двухконтурная система. На её примере и рассмотрим этапы пошаговой инструкции проведения работ по монтажу дымохода на основе сэндвич-модулей.

соединение элементов системы дымоотвода начинаем от печи. Стыкуем сэндвич-модуль со специальным выходом теплогенерирующего агрегата;
все последующие внутренние модули вставляются вовнутрь предыдущих. После этого надевается наружная труба. При этом необходимо контролировать, чтобы новый модуль входил в стык с предыдущим узким концом. Благодаря такому техническому решению конденсат не проникнет в стыки, а будет свободно стекать вниз по трубе;
выполнив монтаж всех элементов конструкции, зафиксируйте тройники приготовленным крепежом и уплотните все соединения хомутами.

По окончании работ защитное покрытие снимается и наносится огнеупорный герметик. На этом монтаж дымохода завершён.
