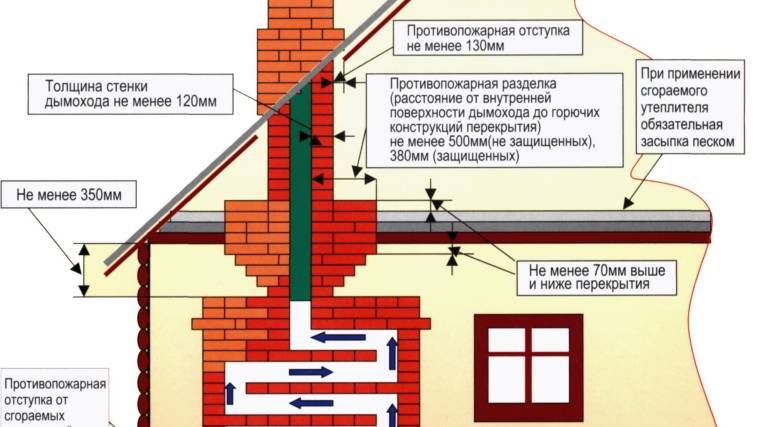

Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Высота подъема трубы и место ее прохода в кровле

Дымоход на крыше может быть размещен правильно, только если правильно выбрано место вывода трубы через кровлю. Этот фактор может повлиять на правильное функционирование системы отопления. Для предотвращения ошибок при монтаже необходимо руководствоваться существующими требованиями противопожарной безопасности, а также строительными правилами и нормативами. Основные моменты обустройства:

Дымоходные трубы располагают максимально близко к коньку, самому высокому месту кровли. Обычно расстояние до конька не превышает одного метра.
Расчетная высота дымохода относительно конька крыши составляет не менее полуметра. Это позволяет обеспечить хорошую печную тягу.
Чем сильнее поднята труба дымохода над коньком, тем сильнее будет создаваемая сила тяги. Этот показатель особенно важен для печей и каминов.
Если труба будет располагаться вдалеке от конька, потребуется больший отрезок, чтобы высота подъема дымоотвода над крышей соответствовала расчетным рекомендациям.
Расчет диаметра трубы и высоты подъема необходимо производить согласно рекомендациям производителя теплогенерирующего оборудования. Желательно за ними обратиться к специалисту.
В идеале, дымоход должен состоять из вертикально установленных труб без изгибов. При необходимости допускается монтирование горизонтальных отрезков длиной не более одного метра.
Проход дымохода через крышу нужно разместить на участке между частями силового каркаса кровельной системы так, чтобы не пришлось нарушить целостность ее элементов.

Основная проблема обустройства трубы сквозь крышу кроется в том, что при прохождении дыма или продуктов горения температура конструкции повышается, и это может привести к возгоранию материалов, из которых изготовлены элементы кровли или стропильной системы.

Конструкция сэндвич труб

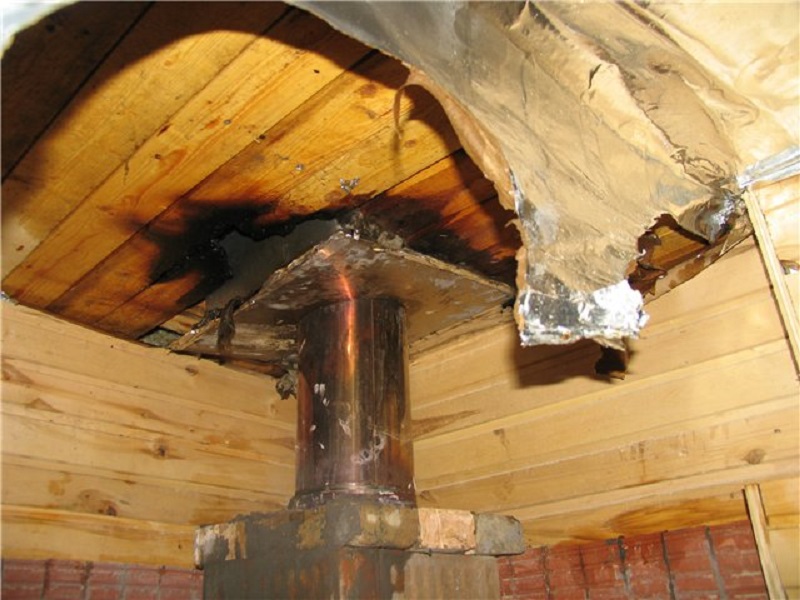

Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:

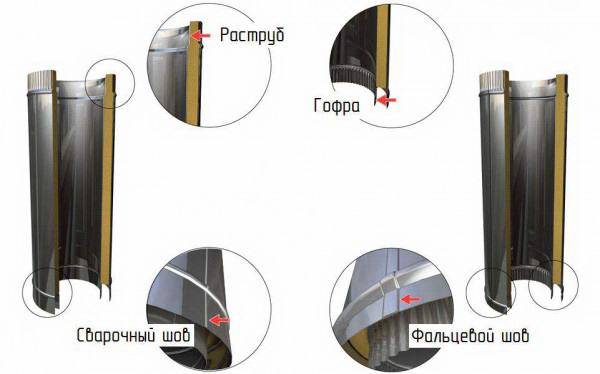

Конструкция сэндвич трубы

Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.

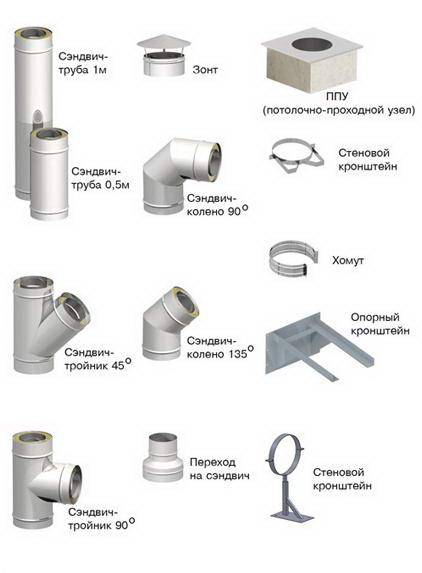

Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.

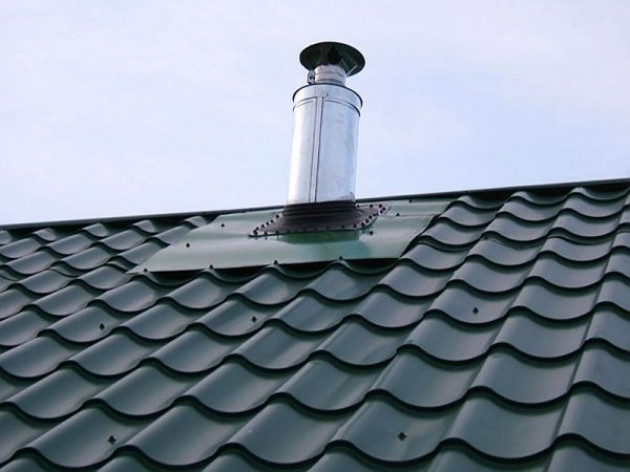

Как правильно установить дымоход через крышу

Обогревательные приборы – обязательный элемент каждого жилого дома. Они призваны обеспечивать комфортную для жизни температуру в помещении в холодные времена года. В регионах России этот период в среднем составляет 6 месяцев, в отдельных местах – до 10 и более. Получение дополнительного комфорта сопряжено с определенным риском возникновения возгорания.

По этой причине повышенное внимание необходимо уделять дымоходам, выводящим наружу помещения дым и продукты сгорания от устройств обогрева. В этой статье будет рассмотрено, как вывести дымоход через крышу безопасно и по всем современным нормам и правилам

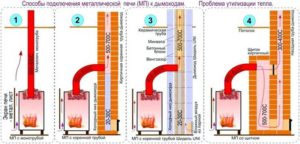

Дымоходная труба применяется в устройствах, где тепло образуется методом сжигания различного топлива. Этим топливом являются дрова, уголь, газ или прочие горючие вещества. Отвод продуктов горения по трубе через кровлю регламентируется требованиями СНиПа 41-01-2003 . Некоторые моменты считаются частично устаревшими, но большинство надзорных служб опираются именно на этот документ. Поэтому, требования и нормативы, содержащиеся в нем, являются обязательными для выполнения.

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит

Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое

Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Монтажные работы

Вскрыв кровельный пирог, можно переходить к подготовке точки прохода трубы сквозь кровлю.

Эта операция выполняется следующим образом:

Надрезанный по диагонали кровельный материал отгибается наружу, а паровая пленка во внутреннюю часть короба. Причем паропленка крепится к стенкам короба обычными скобами.
Дымоходную трубу вставляют в короб со стороны чердака и, приподняв, монтируют на боровок.
Поверх свободного торца трубы, со стороны крыши на дымоход надевают теплоизолирующий пояс.
Далее трубу фиксируют на два разборных хомута с ножками в виде самореза, который вкручивается в балку или стропило.
После фиксации дымохода, перед тем, как заделать трубу на крыше, короб закрывают металлическим или асбестовым листом со стороны чердака.
На финальном этапе в короб засыпают влагостойкий, негорючий утеплитель (керамзит).

После этого трубу начинают готовить к герметизации стыков между дымоходом и кровлей.

Модульные системы дымоотведения из нержавеющей стали – современный вариант по доступной стоимости

Сегодня наиболее оптимальным, доступным, безопасным и распространенным видом дымоходов являются модульные трубы из нержавеющей стали. В силу своих технических характеристик и особенностей, они позволяют создавать дымовые трассы любой конфигурации, протяженности, внутри или снаружи здания, а также они эффективно и безопасно отводят продукты горения. Модульные дымоходы легко и довольно быстро монтируются, при правильной сборке они могут служить десятилетиями, при этом, отличаются доступной стоимостью.

Существует ряд правил и требований, которые следует исполнять при монтаже дымохода, чтобы гарантировать пожарную и эксплуатационную безопасность и самой трассы отведения дыма, и отопительного оборудования. Для установки и монтажа дымохода на крыше тоже есть определенные правила. Рассмотрим их подробно в этой статье.

Приспособления для прохода трубы

Чтобы правильно обустроить проход металлической трубы дымохода через деревянное перекрытие, можно использовать готовый потолочно-проходной узел, соответствующий установленным СНиП размерами. Или сделать его самостоятельно из стального листа, толщиной не менее 0,5 мм. Понадобится термоизоляционный слой из керамзита, вермикулита или минеральной ваты.

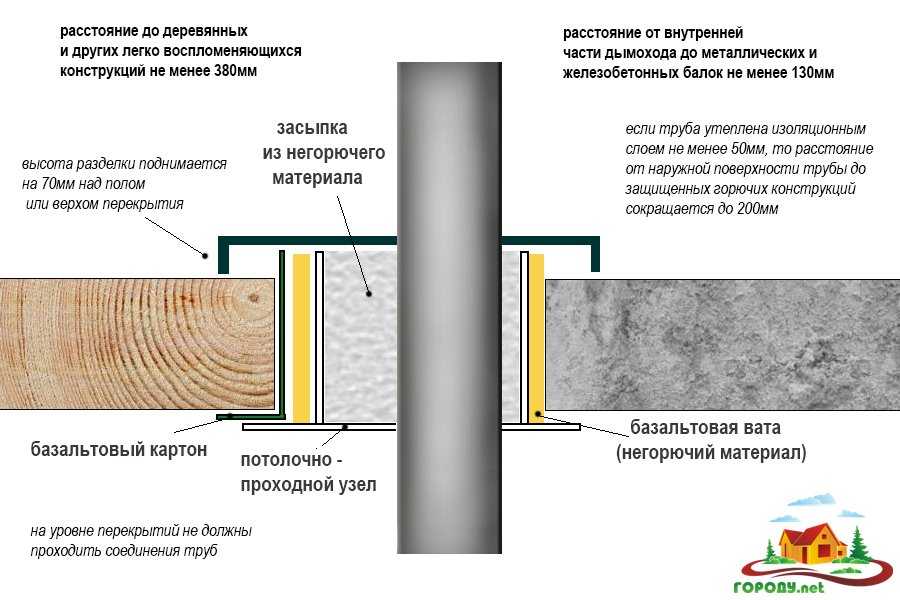

Для изоляции прохода дымохода через потолок применяют минерит — прочный и негорючий материал, соответствующий всем экологическим требованиям, установленным в нормативных документах. Второе его название — гидроцементная плита. Именно его применяют для облицовки стен и местах монтажа дымохода.

Самостоятельно устанавливать дымоход не рекомендуется, так как при проводке его элементов через перекрытие необходимо выполнить сложный расчет. Труба в этом месте должна быть цельной, и ни в коем случае нельзя допускать стыковок с другими элементами конструкции. Между патрубком и трубой следует обеспечить зазор, необходимый для снятия лишнего тепла. После вывода дымохода, защитные элементы патрубка нужно закрепить.

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

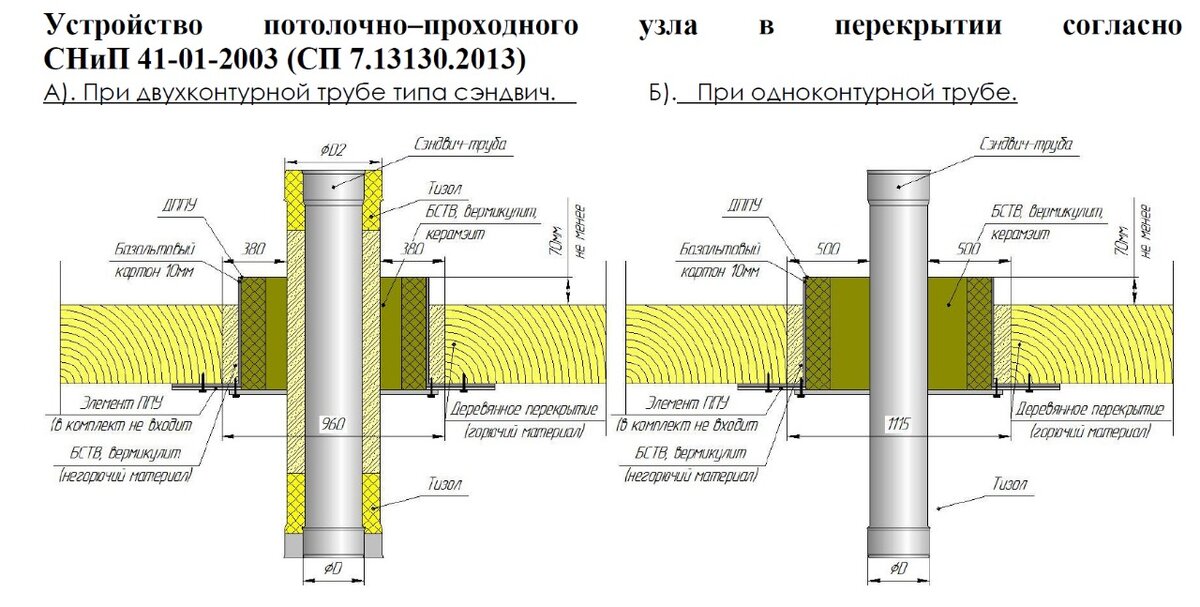

Варианты проходных узлов

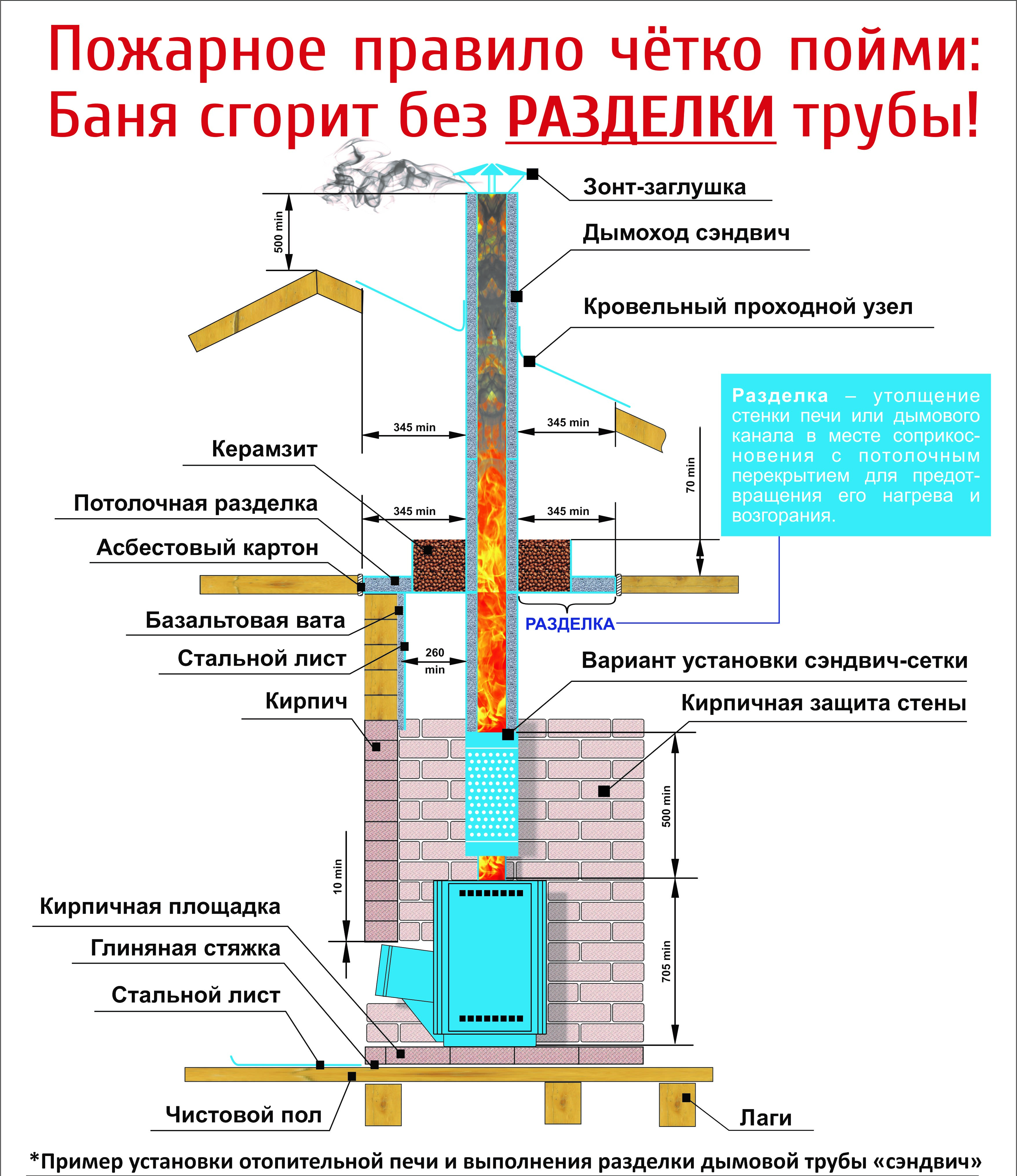

Стоит обращать внимание на защиту материалов потолочного «пирога» от возможного возгорания. Защитную функцию в этом случае выполняет потолочная разделка или, как её иногда называют — узел прохода

Узел прохода может иметь разную форму, но обязательное условие — это его огнестойкость

Подобные узлы прохода можно смонтировать самостоятельно или приобрести промышленную конструкцию. Промышленные узлы являются металлическим коробом с пластиной из нержавеющей стали (в некоторых случаях используется оцинкованная сталь). В центре короба находится отверстие, через которое проводят сэндвич трубу. Такой узел выполняет и опорно-формирующую функцию для теплоизоляционного материала, который заполняет пустоты между трубой и балками потолочного перекрытия.

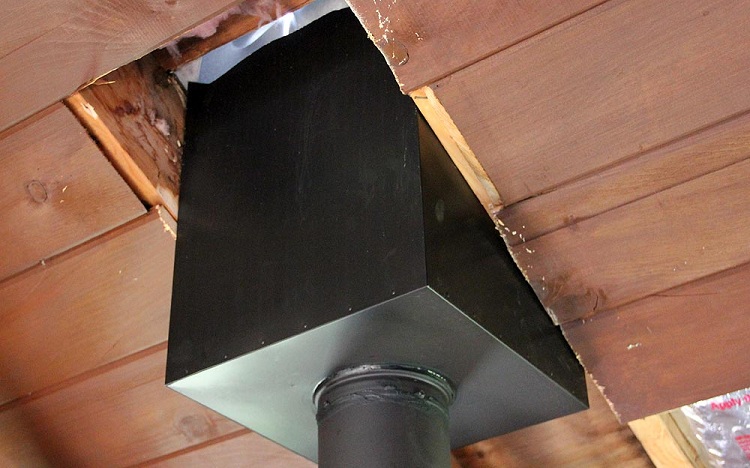

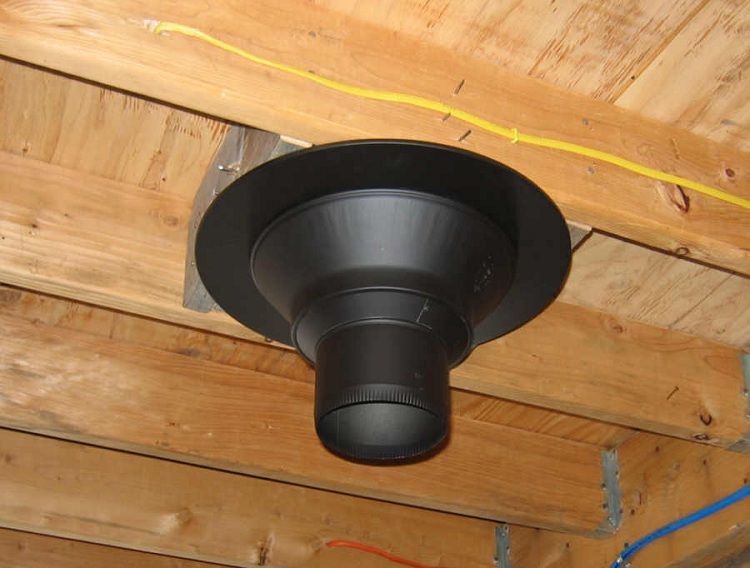

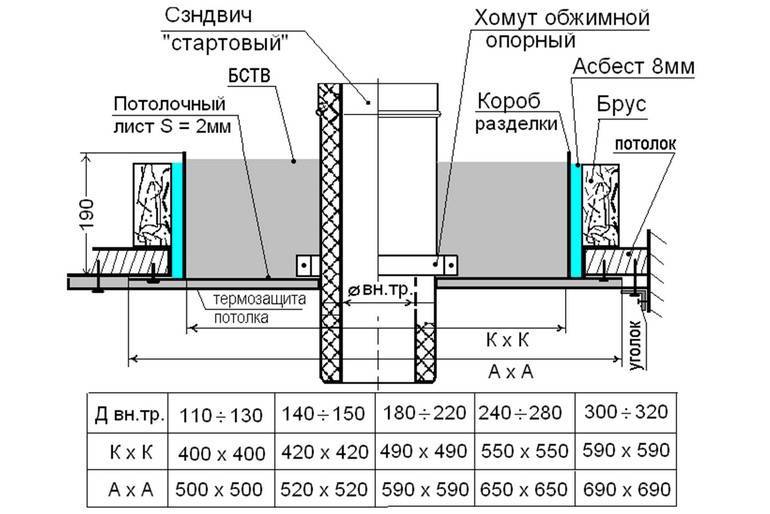

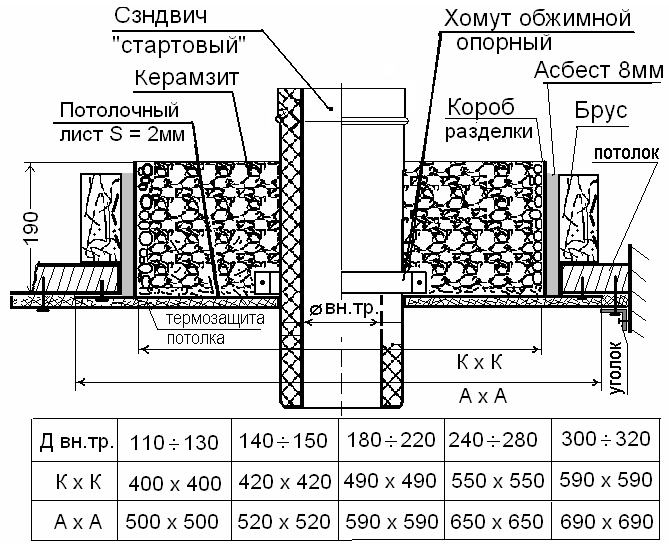

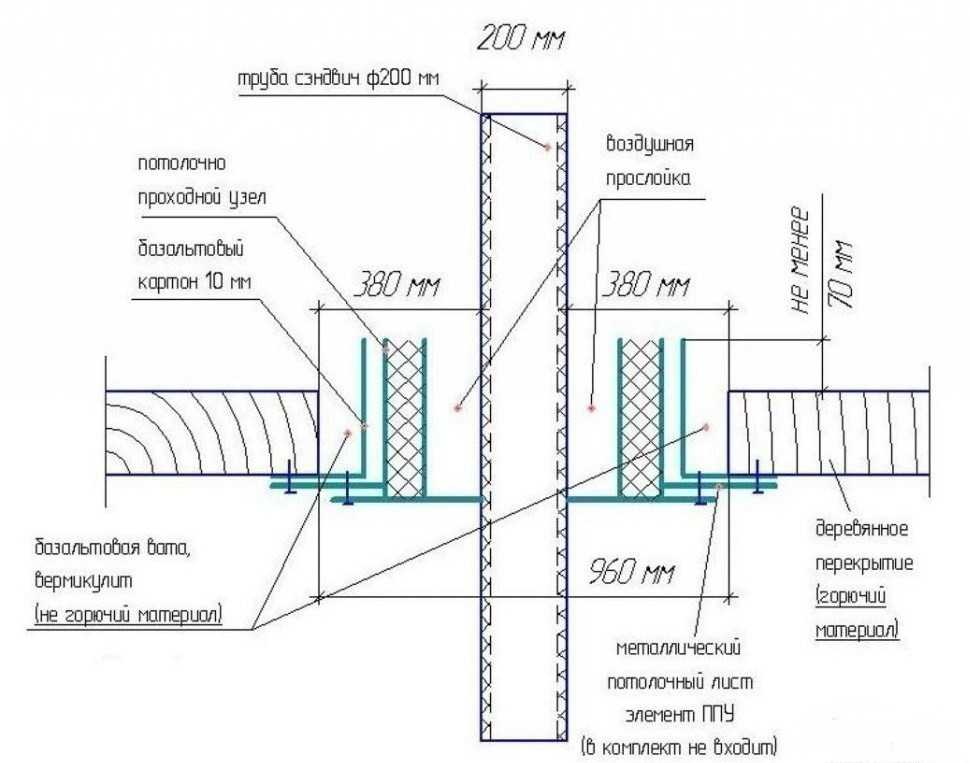

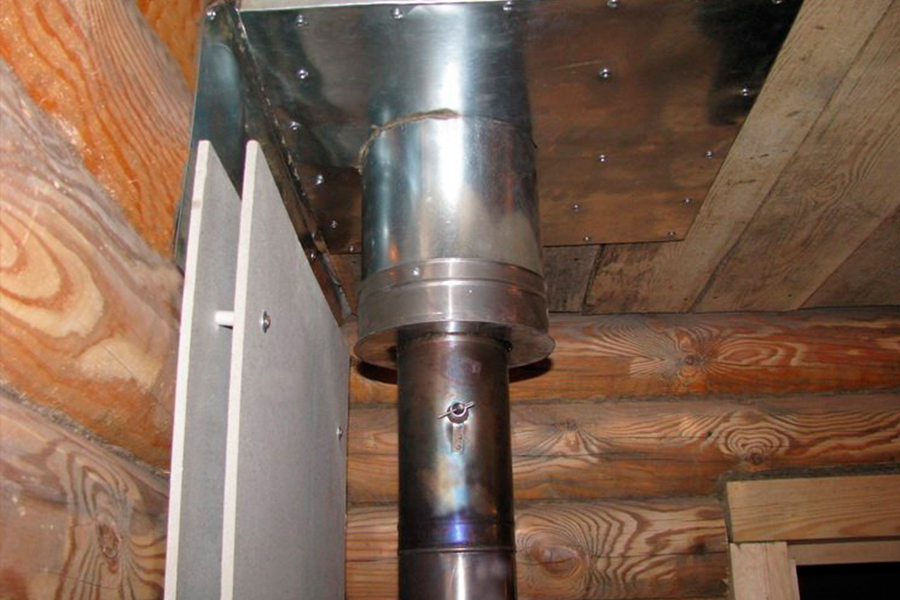

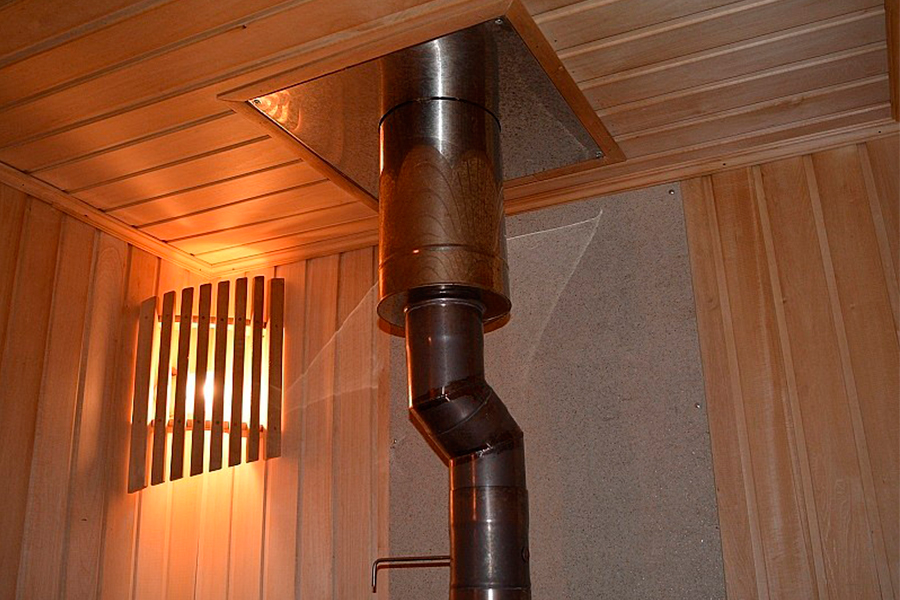

Установка потолочной разделки производится довольно просто. Вначале в нужной точке потолка (обязательно между балками) выполняется квадратное отверстие, которое должно быть меньше на 1–2 см, чем декоративная панель проходного узла. Далее балки, а также доски закрываются изоляцией. Иногда требуется подбить утеплитель металлическими полосками.

При монтаже трубы для печи в частном доме изделие фиксируется на прямом участке дымохода в том месте, где будет происходить проход сэндвич дымохода. Затем смонтированная разделка поднимается на необходимый уровень. В конце проводится теплоизоляция краёв узла и закрепление полученной конструкции на саморезы.

В продаже можно найти узлы прохода самой разной конфигурации, требующие теплоизоляции или уже оснащенные ею

Узлы прохода могут обладать различной конфигурацией в зависимости от производителя. Существуют модели, в которых вокруг отверстия для дымохода располагается металлический цилиндр, а края декоративного элемента выступают за этот цилиндр. Также существуют узлы с наружными бортами, расположенными вокруг отверстия. Материал изготовления таких узлов может быть разным: металл, минерит. Металлические борта в обязательном порядке подлежат теплоизолированию, а минеритовые сами по себе являются неплохим изолятором.

В каком месте лучше вывести трубу

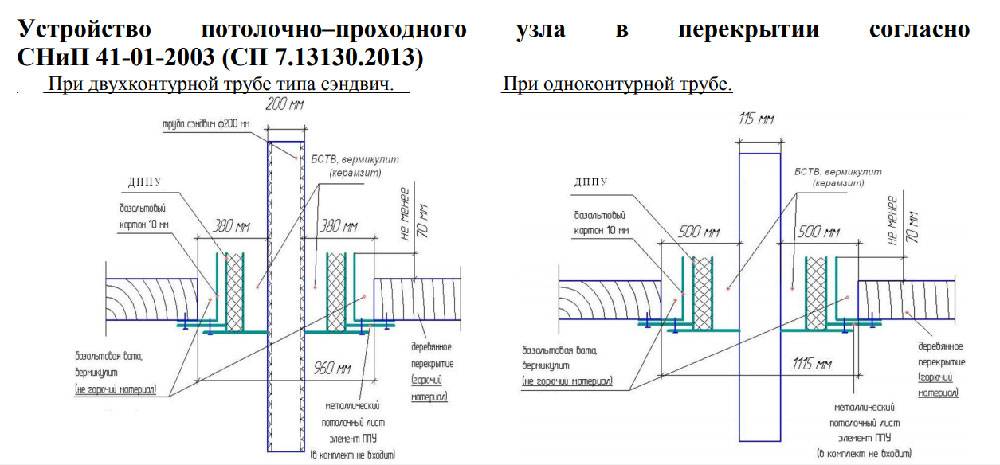

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» содержит основные положения по устройству печных труб. Высота трубы напрямую зависит от ее расположения:

30 см от крыши, если дымоход размещается 1,5 м от конька;
на уровне высоты крыши, если его разместили 1,5-3 м от конька;
на 12 градусов ниже уровня конька, если дымоход находится 3-10 м от конька.

Стоит придерживаться этих рекомендаций, так как от этого зависит сила тяги, может образоваться конденсат, который действует на кирпич разрушительно.

По советам специалистов, лучше всего устанавливать трубу на коньке или как можно ближе к нему, по нескольким причинам:

так дым не станет попадать на чердак;
так как в холоде находится малая часть трубы, конденсат не образуется.

Особенности вертикального дымохода

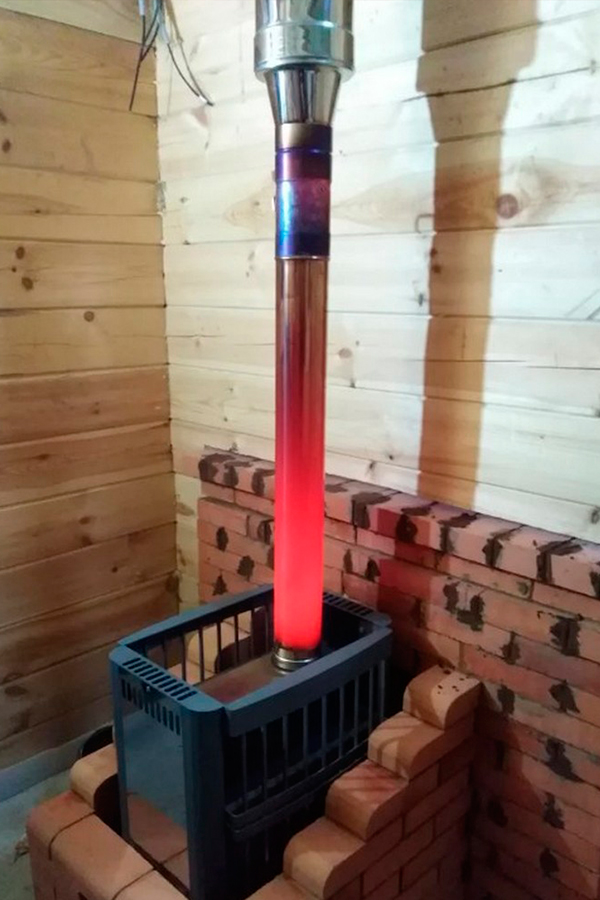

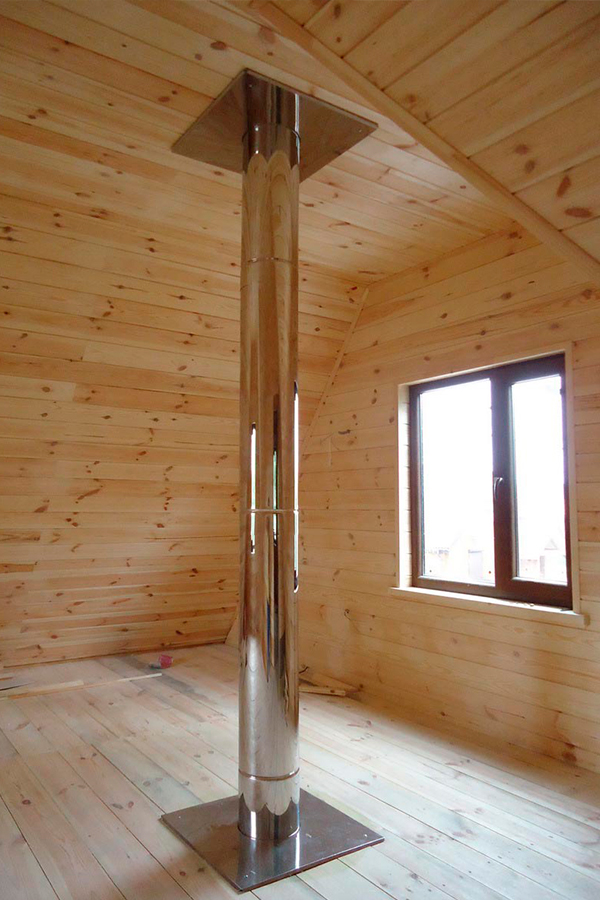

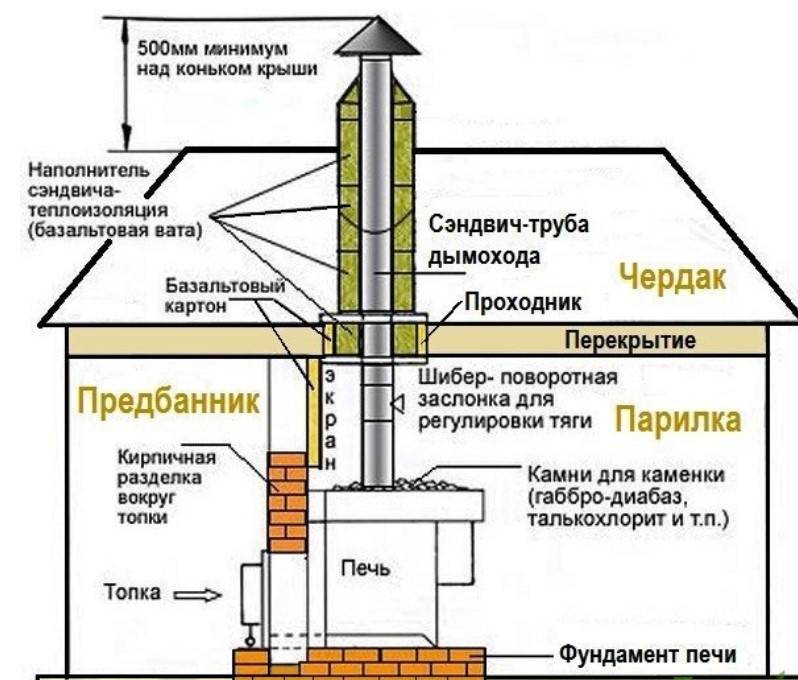

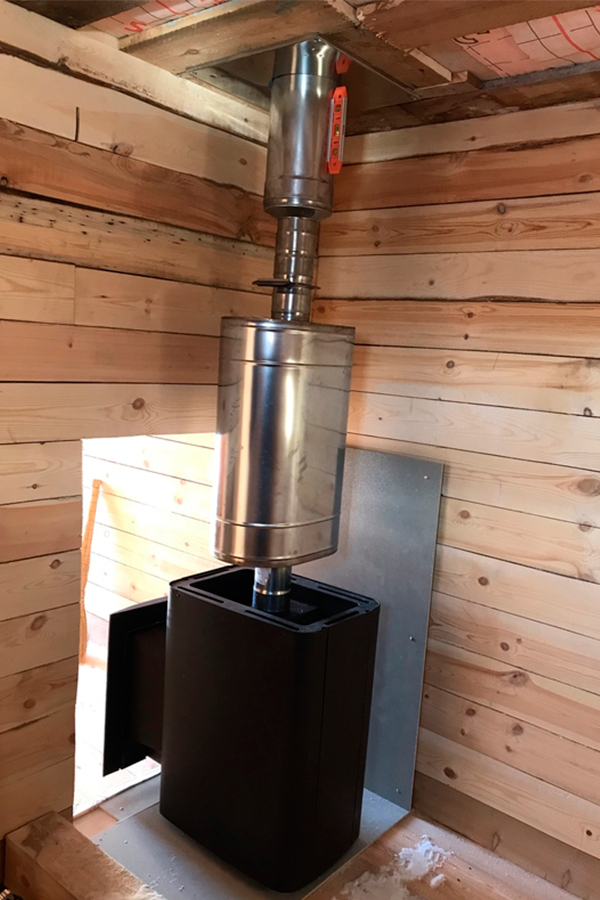

Вертикальный дымоход — это труба, соединенная с выходным отверстием печи и выведенная через потолок и кровлю бани наружу. Это не единственный вариант конструкции, но самый надежный и эффективный по своим рабочим качествам.

Кроме этого, дымоход должен быть обустроен по всем правилам пожарной безопасности. Температура дымовых газов, проходящих по нему, весьма высока и может стать причиной перегрева окружающих деталей. Если поблизости окажутся легковоспламеняемые материалы, они могут вспыхнуть, начнется пожар с непредсказуемыми последствиями. Поэтому, дымоход должен быть защищен от подобных ситуаций максимальным образом.

Кроме этого, необходимо обеспечить устойчивость и жесткость конструкции. Любые подвижки трубы могут стать причиной разрушения соединений. Дым станет поступать в помещение, что чревато возникновением плохого самочувствия или даже тяжелых отравлений. При установке дымохода необходимо обеспечить максимальную устойчивость трубы, герметизировать соединения и заслонки.

Функции

Дымоход — это многофункциональный узел, предназначенный для решения следующих задач:

Это базовые функции дымохода. Однако, его возможности этим не ограничиваются. Горячий трубопровод используют для нагрева воды, пропуская его через бак или используя как часть теплообменника.

Еще одной дополнительной функцией дымохода может быть обогрев чердачного помещения. Однако, эту возможность используют редко, так как реализовать ее можно только с помощью одинарной трубы, что опасно в пожарном отношении. Приходится либо строить облегченный вариант сэндвич-трубы, либо решать вопрос другими способами. В любом случае, это отнимает время и требует определенной подготовки.

Монтаж

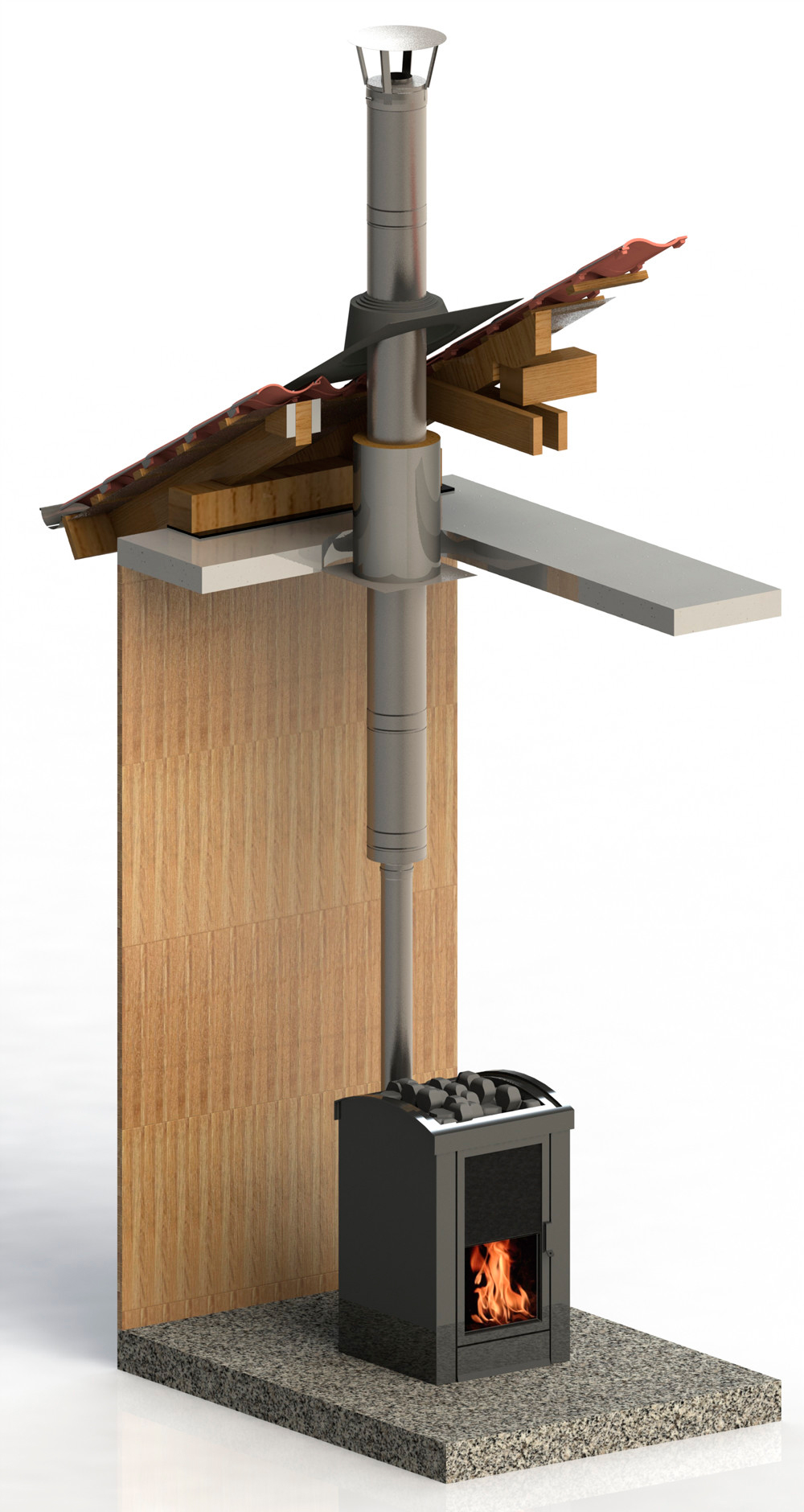

Порядок монтажа вертикального дымохода представляет собой следующую последовательность операций:

Выполняют разметку потолочной плиты. Проделывают отверстие, размер которого соответствует величине проходного узла. Отверстие должно точно совпадать с расположением выходного отверстия печи;
Устанавливают стартовый узел. Он состоит из одноконтурной (однослойной) трубы;
Наращивают высоту дымохода до потолка, устанавливая необходимое число секций. После этого трубу присоединяют к проходному узлу;
Выходят на чердак и наращивают трубу до кровли. Производят разметку и вырезают отверстие под проходной узел;
Устанавливают узел прохода сквозь кровлю. К нему подключают наружный участок с навершием. Обеспечивают нормативную высоту на 50 см выше конька (или вровень с ним, если труба находится от него на расстоянии 1,5 м и более.

Показана самая простая последовательность. В некоторых случаях монтаж может быть значительно усложнен. В таких ситуациях следует внимательно изучить инструкцию и соблюдать требования производителей.

Достоинства и недостатки такого решения

К достоинствам вертикальных дымовых труб следует причислить:

стабильная, устойчивая печная тяга;
отсек для сбора конденсата находится в теплом помещении, что облегчает его очистку и слив жидкости;
отсутствие мостиков холода, возможность обеспечения качественной теплоизоляции потолка;
за счет одного или двух участков прохода (сквозь кровлю и потолочное перекрытие) можно обеспечить устойчивость и неподвижность трубы;
снаружи виден только сравнительно небольшой участок трубы, что улучшает внешний вид бани;
неутепленные участки трубы можно использовать для нагрева воды или дополнительного теплообмена внутри помещений;
нагретые дымовые газы беспрепятственно следуют вверх, что позволяет обеспечить максимально устойчивую тягу;
монтаж вертикальной трубы обходится примерно на 10 % дешевле, чем при использовании варианта с проходом через стену.

Недостатки:

сложность своевременного обнаружения возгорания — проблема становится заметна только при появлении огня;
необходимость использования двух узлов прохода (через перекрытие и через кровлю);
есть опасность задымления бани;
на кровле могут появиться потеки конденсата и сажи;
есть опасность ожога о внутренние открытые участки трубы.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

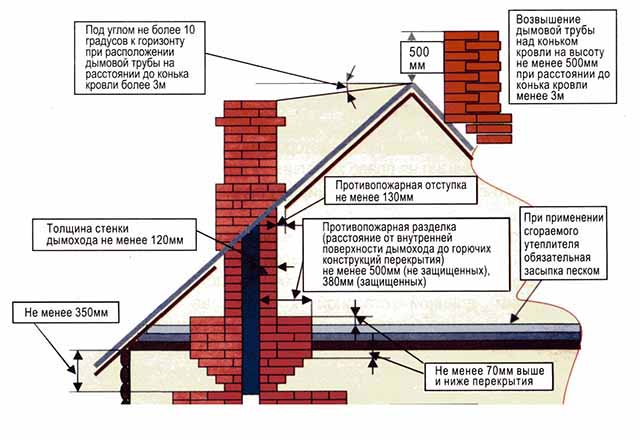

Основной свод правил при монтаже дымовой трубы на крыше строения

Для установки и закрепления дымоходной трубы на крыше здания, требуется знать основные правила, которые применяются профессионалами во время подобного рода работах.

Какой бы конструкции не был дымоход, его общая длина должна быть не менее 5 метров для обеспечения хорошего уровня тяги
Если крыша здания — плоская, то высота кровельной части дымохода должна составлять не больше одного метра
Если крыша здания — наклонная, то высота кровельной части дымохода должна составлять не менее половины метра от конька и быть удаленной от конька на порядка 1,5 метра
В случае удаления дымохода от конька крыши на расстояние от 1,5 до 3 метров, высота трубы должна быть одинаковой с коньком
В случае удаления дымохода от конька крыши на расстояние больше трех метров, трубу нужно устанавливать на расстояние не меньше 10 градусов от горизонтальной части конька
Если кровельная часть дымовой трубы составляет более 1,5 метров, ее требуется закрепить и зафиксировать с помощью растяжек

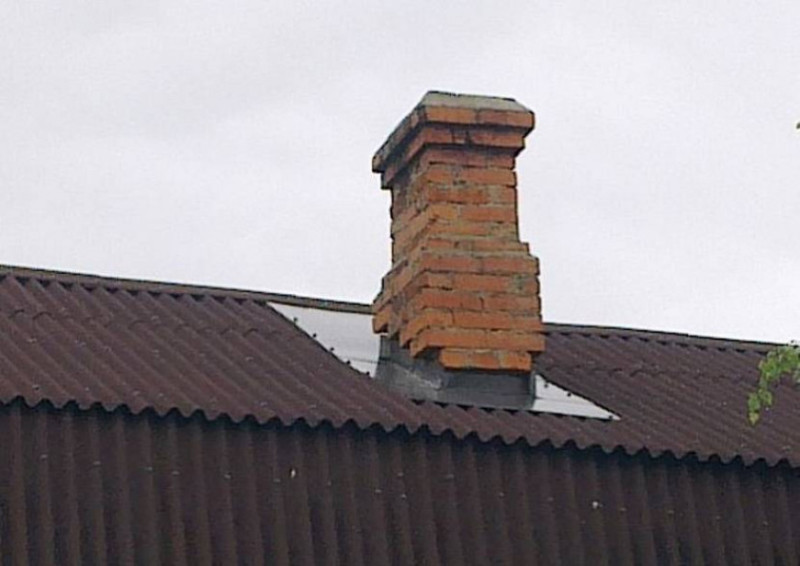

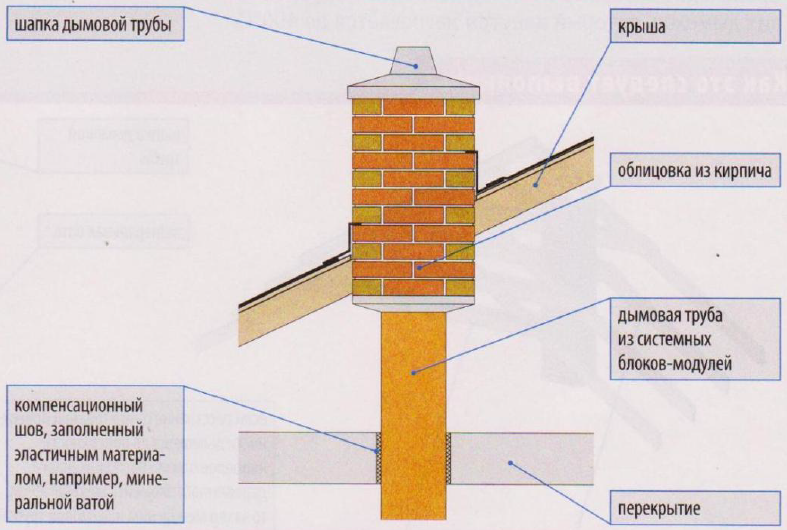

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

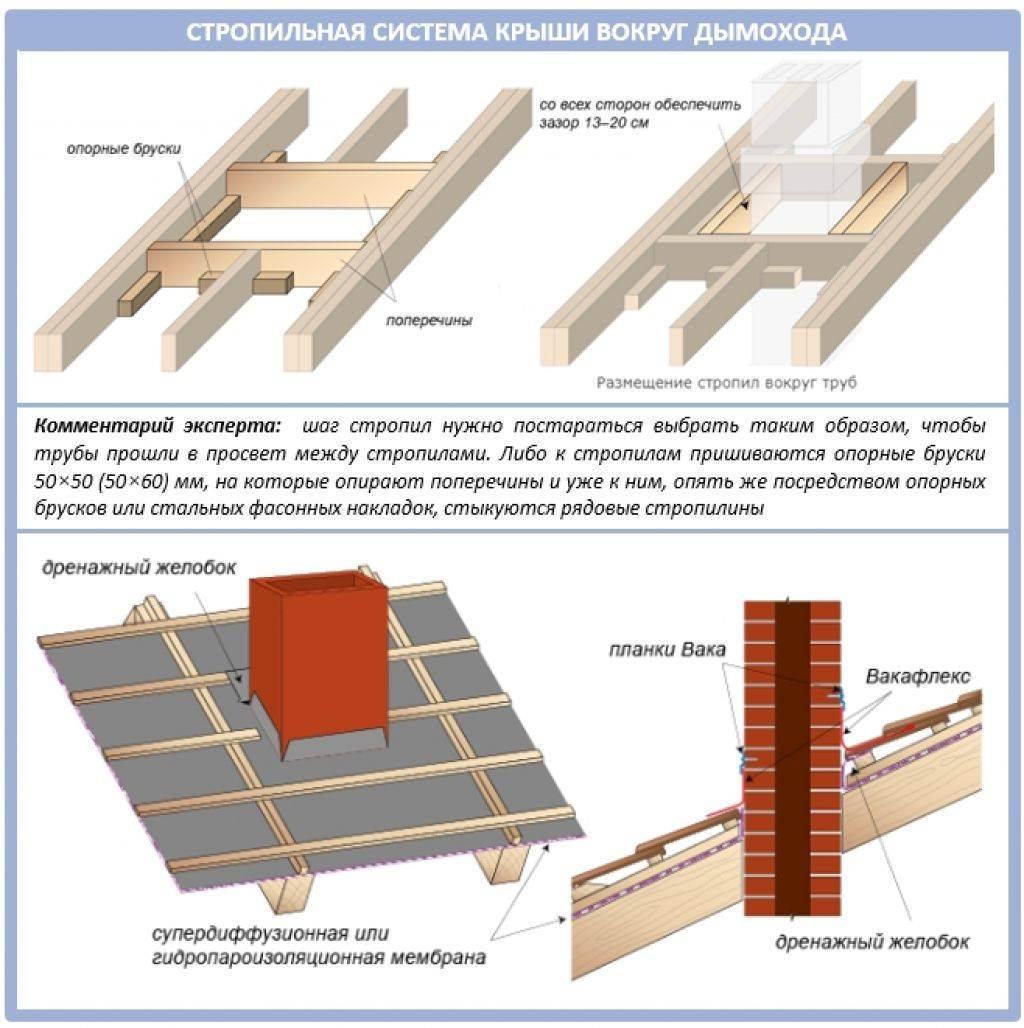

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

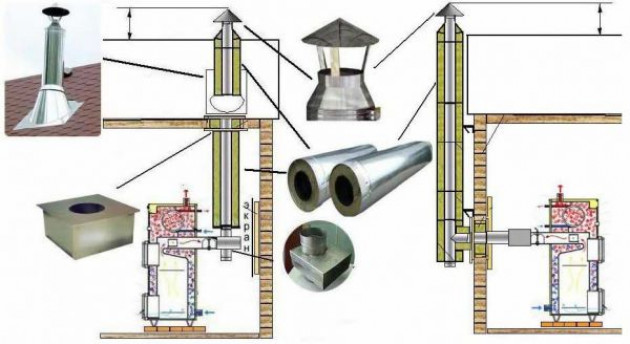

Схемы вывода дымохода через перекрытие и крышу

1 этаж

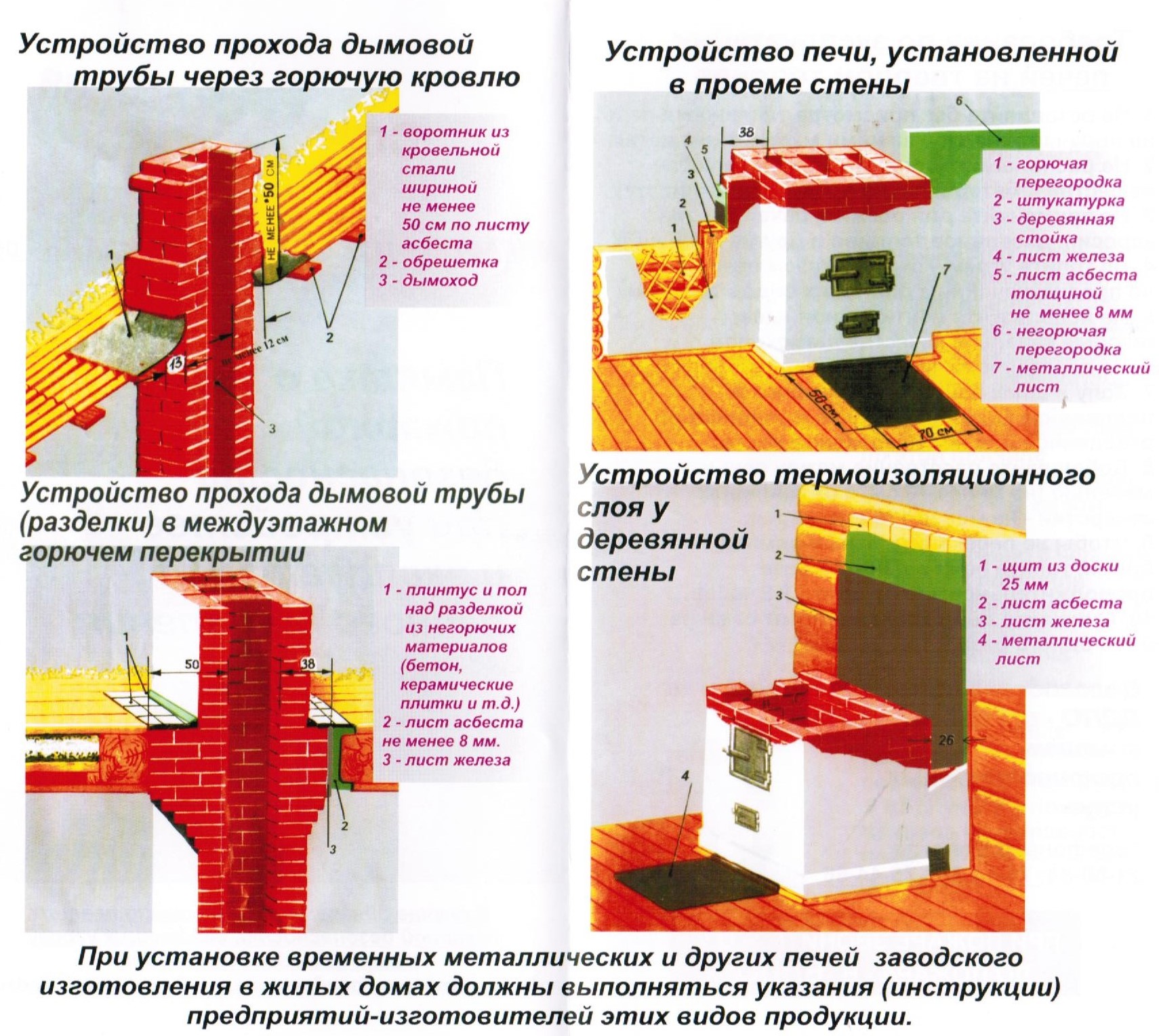

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

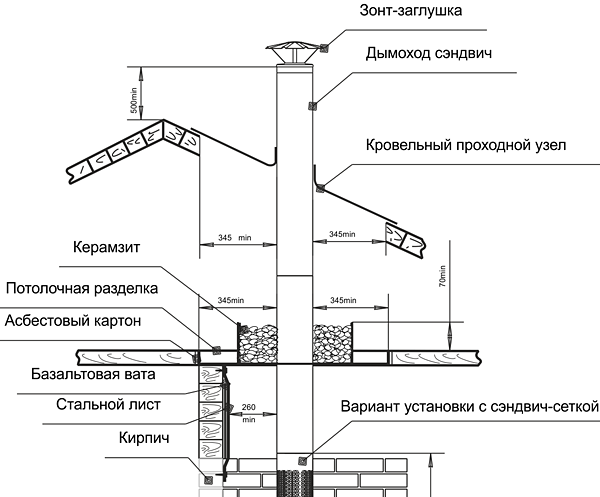

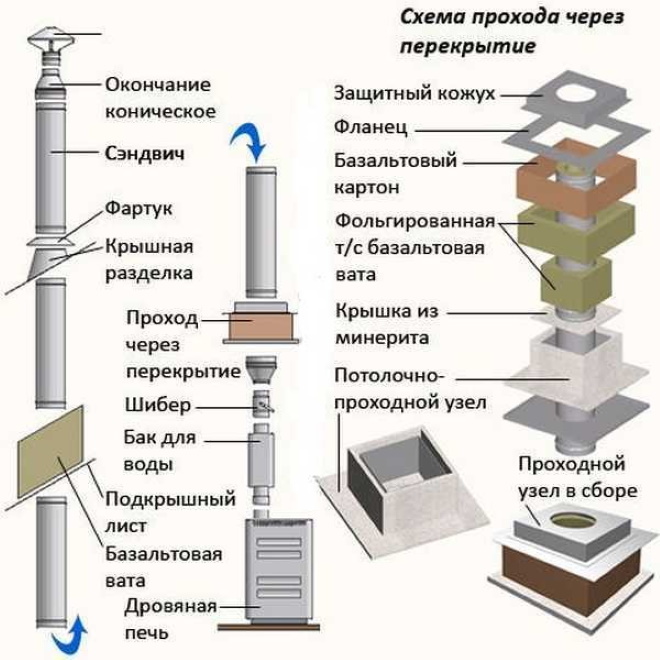

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

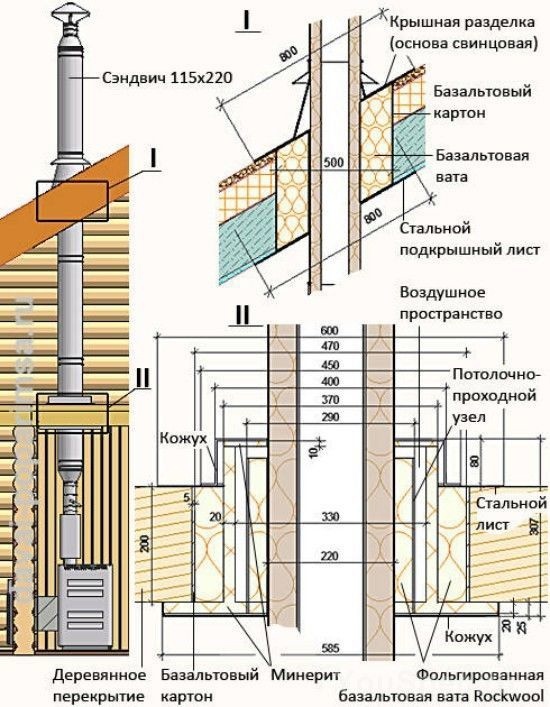

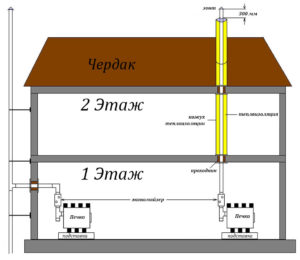

Схема установки дымохода печи в 2-этажном доме

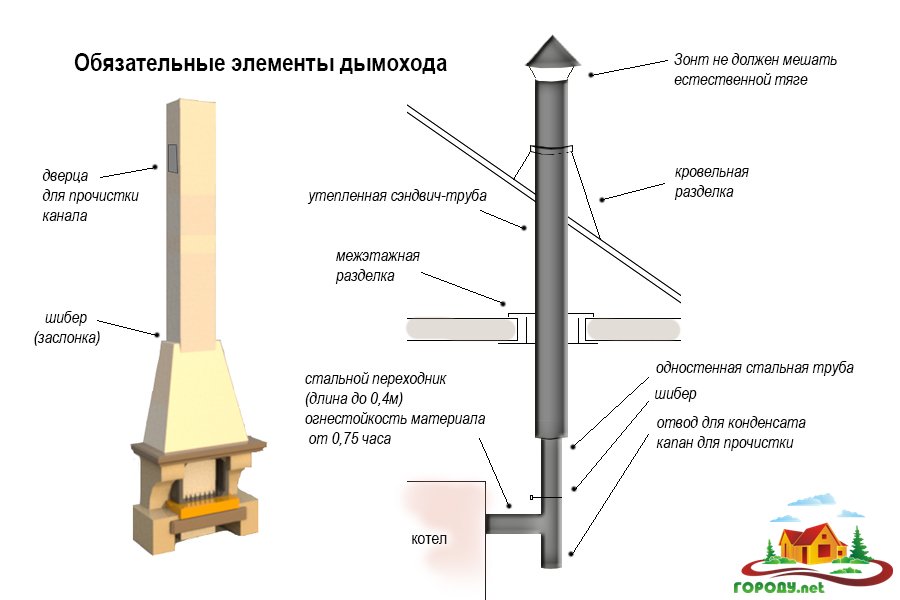

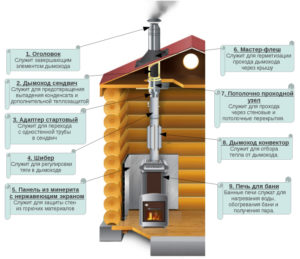

Схема с описанием всех элементов

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

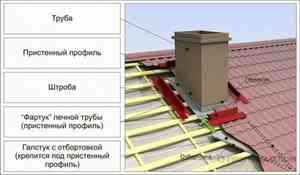

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.

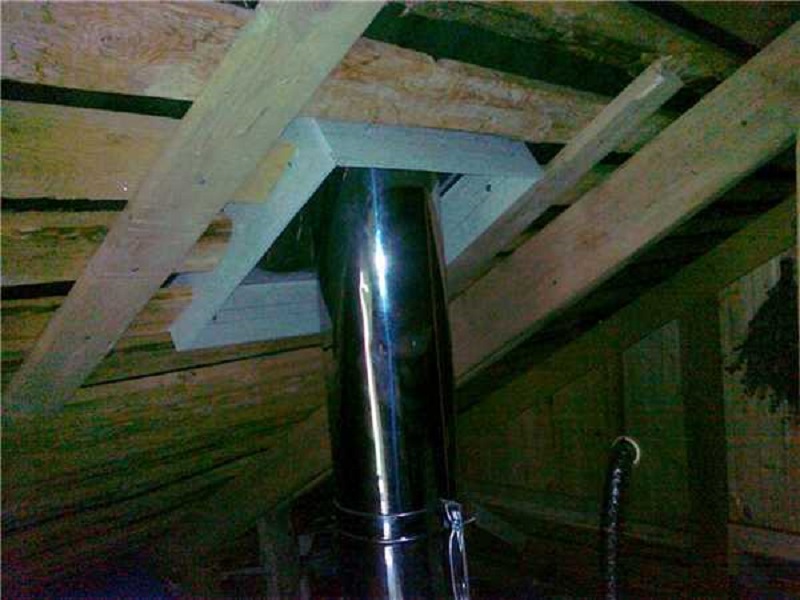

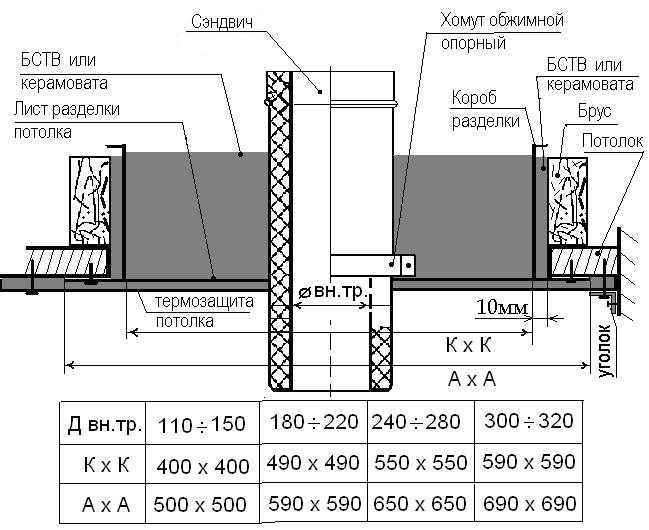

По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

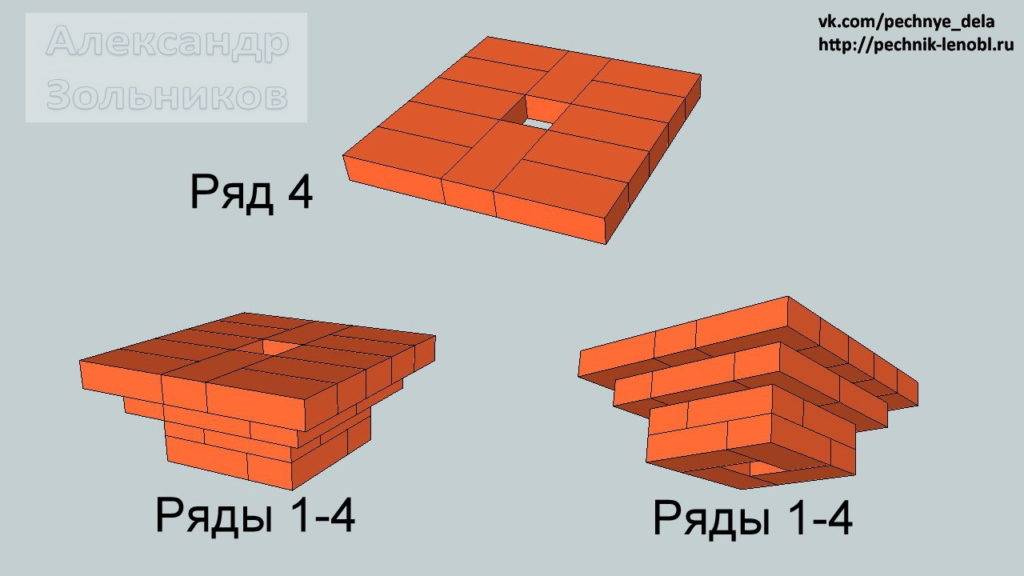

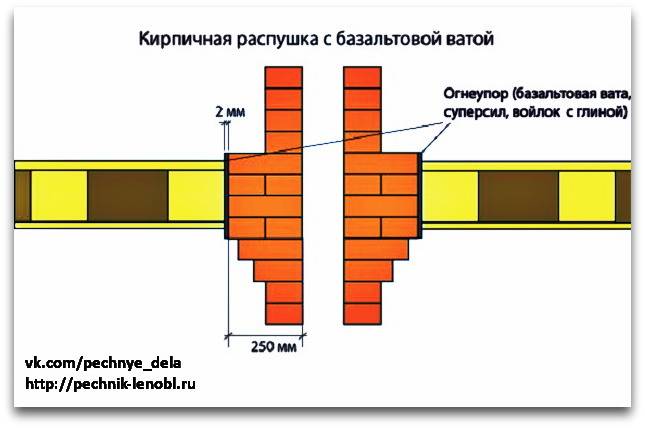

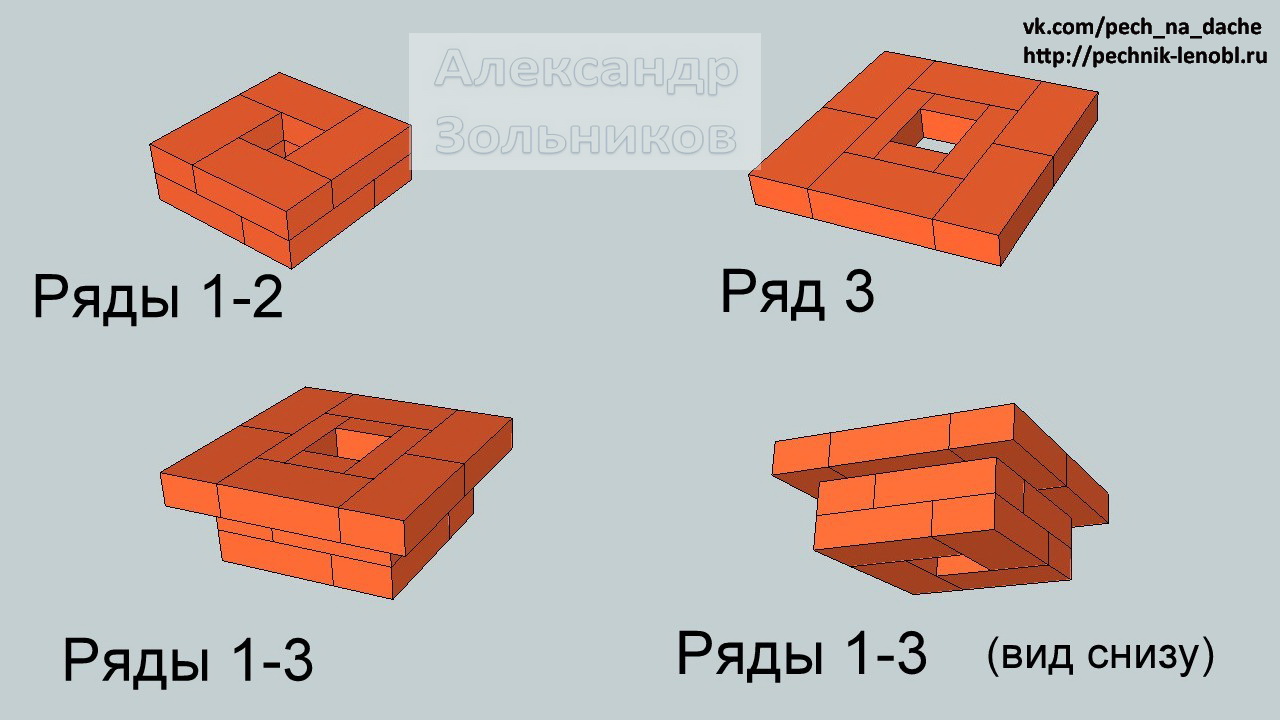

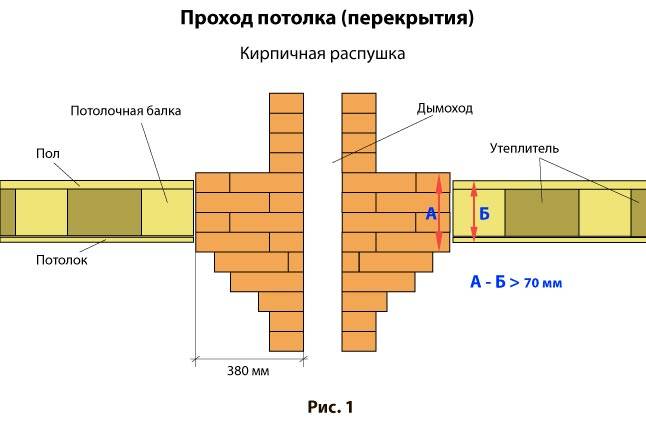

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.
