Как сделать автономное отопление своими руками просто дёшево и без труб

Схемы отопления от котла

Надо сказать, что схема разводки отопления от котла бывает разной. Классификация осуществляется по виду циркуляции теплоносителя, варианту разводки трубопровода. Чаще всего в жилых объектах выполняется монтаж лучевой либо ленинградской системы отопления. двухтрубной и однотрубной. Каждая из схем имеет свои особенности.

Идеальным вариантом при налаженной подаче воды и газа является система, которая в качестве топлива применяет газ. На данный момент именно газ является самым дешевым и доступным видом топлива. Но на качество такого отопления большое влияние оказывают выбранные конструктивные элементы и агрегаты системы, а также схема теплоснабжения.

При выборе схемы обогрева надо учитывать технические характеристики жилого сооружения и климатические особенности.

Все системы могут быть одноконтурными, двухконтурными: первые предназначены исключительно для обогрева дома, вторые – для теплоснабжения и горячего водоснабжения.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

калькулятор расчета отопления дома
калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

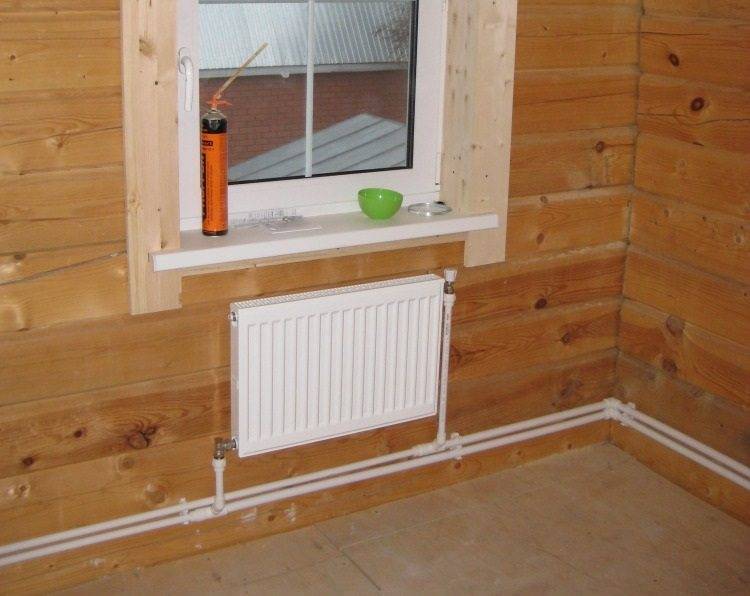

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Оборудование, комплектующие и материалы

Оборудование имеет уйму деталей. Их необходимо разделить на 4 неотъемлемые группы:

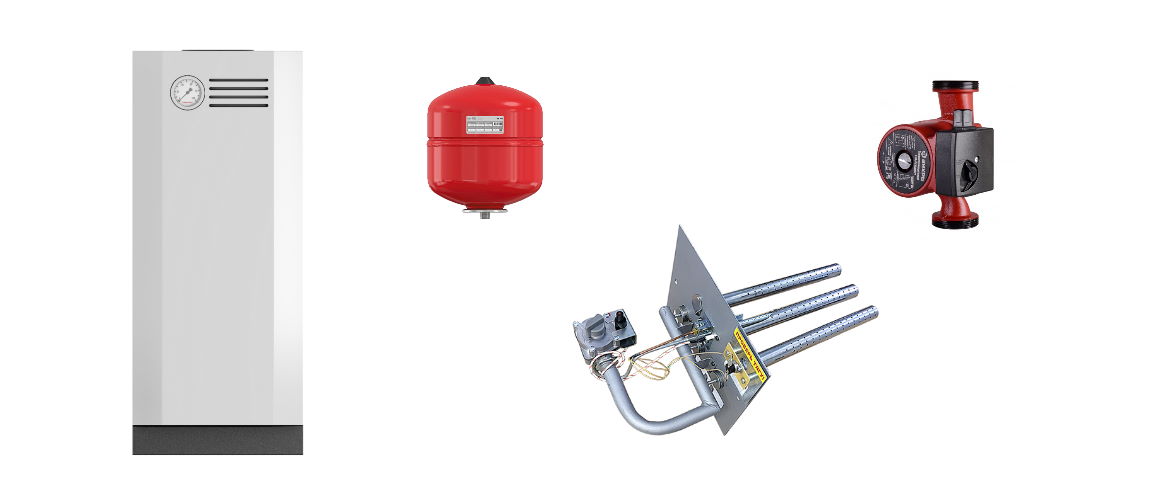

Котельное отопление.

Включает котел, бак, насос и горелку. Выбор котла зависит от «питания». Бак – от выбранной системы отопления, существует открытый и закрытый. Необходимость насоса определяется выбранной системой. Все детали обговариваются при проектировании.

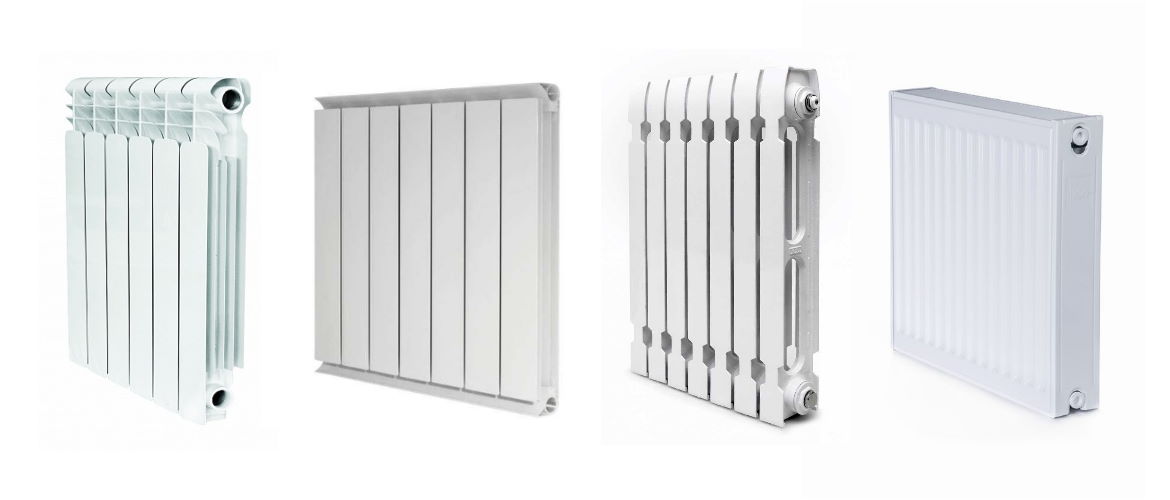

Отопительные приборы.

Отвечают за обогрев постройки. По значимости не отстают от котла. Делятся в зависимости от материала приготовления:

Чугунные;
Биметаллические;
Алюминиевые;
Стальные.

Некоторые делят их по ценовой политике, надежности, исполнению (стандарт, эксклюзив и тд.).

Надежность, качество, эксплуатационный срок, полезность – основные характеристики, на которые необходимо обращать внимание при выборе данного прибора

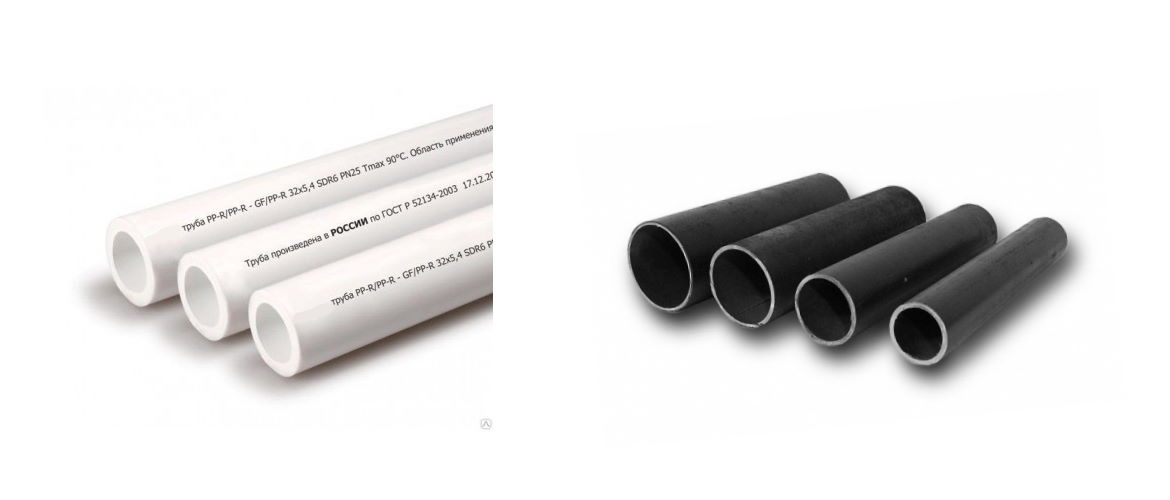

Трубы.

Трубами характеризуется разводка отопления. Их вариаций настолько много, что проще будет разбить на две большие группы: металлические и полимерные. Разводка труб отопления (однотрубная схема или двухтрубная) также непосредственно влияет на их цену.

В первой группе присутствуют дорогие медные, нержавеющие и оцинкованные трубы. Также есть стальные. Металлические нуждаются в сварке и резьбовых соединениях. Достаточное прочные, но тяжелые. Работать с ними не удобно.

Вторая не имеет таких минусов. Цена приемлемая. Крайне популярны полипропиленовые. Идеальный вариант – армированные полипропиленовые трубы. Требуют сварки, но уровень сложности низкий. Также есть полиэтиленовые и металлопластиковые варианты.

Запорно-регулирующая арматура.

Отвечает за контроль температуры путем смены потока в любом месте трубопровода. Применяются от котлов до батарей. Следующие элементы используются в роли регулировщиков:

Различные клапаны;
Воздухоотводчики;
Редукторы давление;
Краны (шаровые) и вентили;
Манометры.

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

Возможные схемы разводки систем отопления в доме

При возведении собственного дома многие владельцы недвижимости мечтают о том, чтобы он был теплым, и в нем было комфортно проживать на протяжении всего года. Этого можно добиться, если температура в помещениях будет стабильной постоянно

Поэтому так важно, какой вариант схемы разводки систем отопления будет задействован

По утверждению специалистов разводка отопительной конструкции в частном домовладении и квартире многоэтажного дома мало чем отличается (прочитайте: «Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах «). Разница заключается в том, что в собственном коттедже имеется индивидуальная мини-котельная, а в квартире теплоснабжение осуществляется централизованно. В данной статье будут рассмотрены способы разводки системы отопления.

Циркуляционный насос

Как однотрубная, так и двухтрубная система отопления одноэтажного дома с принудительной циркуляцией не обходится без циркуляционного насоса, за счет которого и происходит движение теплоносителя в системе. Выбирая насос, нужно в первую очередь отталкиваться от его мощности.

Расчет необходимой мощности насоса осуществляется по следующей формуле:

Q = Qn / 1,163 x Dt,
Где Q – мощность насоса,
Qn – количество тепла, требуемое на прогрев дома,
Dt – разница температур в контурах подачи и обратки.

Циркуляционный насос должен находиться на трубе обратного контура в непосредственной близости от котла. При монтаже нужно обязательно установить байпас на отопление с тремя кранами и фильтр, который предотвратит засорение насоса находящимися в отопительной системе твердыми частицами.

На рынке можно встретить всасывающие насосы, которые предназначены для установки на трубе подачи. Схема подключения котла отопления с принудительной циркуляцией редко включает в себя подобные устройства – они слишком дороги и в подавляющем большинстве ситуаций не оправдывают свой ценник.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

увеличить разницу температур между «подачей» и «обраткой»;
увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Порядок обустройства автономного отопления

Вне зависимости от выбранного типа энергоносителя порядок обустройства системы остается одинаковым. Различия присутствуют лишь на этапе установки непосредственно котла. Этот момент уточняется и рассматривается в отдельном порядке.

Новичкам лучше всего отдавать предпочтение электрическим котлам – такое оборудование наиболее просто в подключении и максимально удобно в использовании.

В целом же подключение автономного отопления выполняется в следующем порядке.

Первый шаг. Составьте либо закажите схему отопительной системы конкретно для вашего дома.

Системы отопления

На этом же этапе рассчитайте оптимальное количество секций радиаторов обогрева. К расчетному значению добавьте запас в 15-20%. Этот запас обеспечит максимально высокую эффективность работы радиаторов, которые в течение своей эксплуатации неизбежно засоряются, что приводит к ухудшению их теплоотдачи. Дополнительные секции рациональнее всего размещать в угловых комнатах дома.

Стандартный расчет радиаторов отопленияРасчет требуемого количество секций на комнату

Намного точнее рассчитать количество радиаторов поможет рассчитать специальный калькулятор:

Калькулятор подсчета количества секций радиаторов отопления

Второй шаг. Просверлите отверстия в стенах в соответствии с планом. Размеры отверстий должны соответствовать диаметру труб, которые будут через них пропускаться.

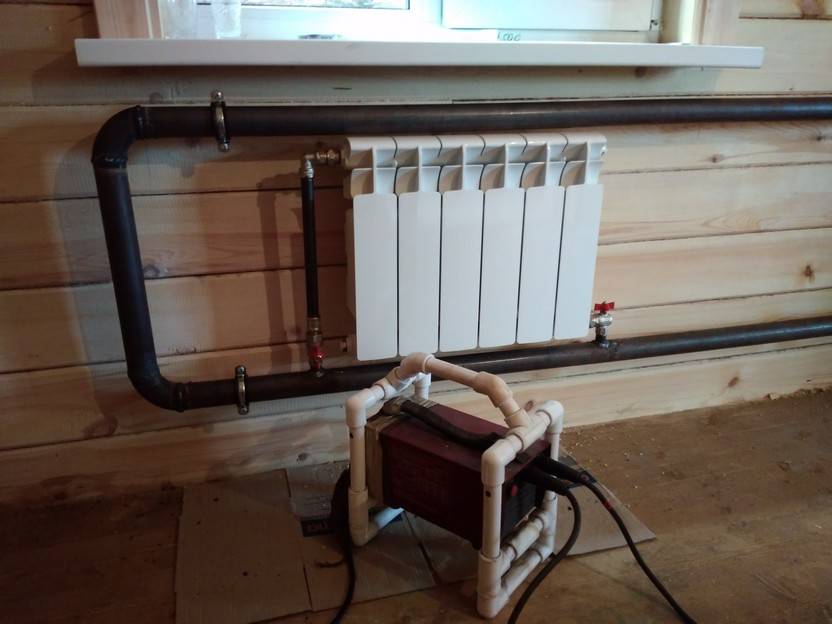

Установка радиатора под окномОбвязка радиаторов отопленияМонтаж кронштейнов

Третий шаг. При необходимости выполните финишную отделку стен в местах будущего крепления батарей. Делать это после монтажа радиаторов будет неудобно.

Также рекомендуется приклеить на стену за радиатором фольгированный материал. Благодаря нему тепло будет отражаться в комнату, а не уходить из помещения через стену.

Установка теплоотражающего экрана за батарею

Четвертый шаг. Приступайте к установке элементов автономной отопительной системы. Начинайте с монтажа котла. Установку выполняйте с соблюдением требований, актуальных конкретно для вашего нагревательного оборудования.

От котла проложите трубы в соответствии с составленной ранее схемой отопления, а к трубам подключите радиаторы. Установка радиаторов может выполняться в соответствии с последовательной либо параллельной схемой. Конкретный вариант выбирайте в соответствии с условиями вашей ситуации.

Обвязка твердотопливных котлов

Пятый шаг. Протестируйте собранную систему автономного отопления. Обязательно убедитесь в герметичности системы. Для выполнения такой проверки нужно пустить по трубам воду либо другой используемый теплоноситель. Проблемные места станут заметны практически сразу же. Любые обнаруженные дефекты нужно устранить в срочном порядке.

Если вы не можете справиться с решением обнаруженных проблем самостоятельно, пригласите квалифицированного специалиста – шутить с отоплением нельзя. Лучше с самого начала сделать все качественно и правильно, чем столкнуться с серьезными проблемами при дальнейшем использовании системы.

После завершения монтажных работ и устранения выявленных ошибок, если они были обнаружены, можно считать автономное отопление практически готовым. В завершение вам останется лишь дополнительно загерметизировать места соединений и всевозможные щели.

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

Температура — от 65°С до 95°С.
Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления.

Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

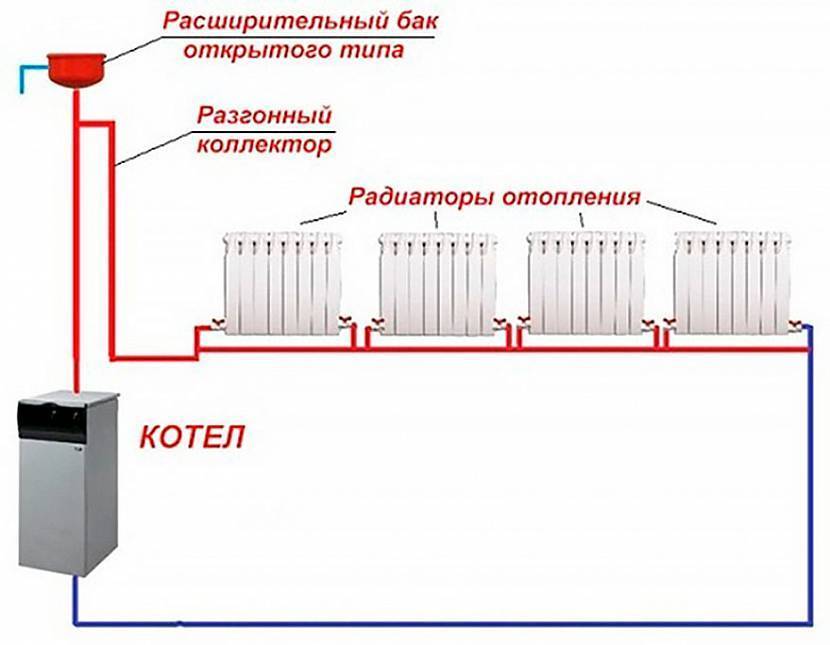

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:

Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

Электрическим.
Газовым.

По типу теплоносителя:

Водяным.
Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.

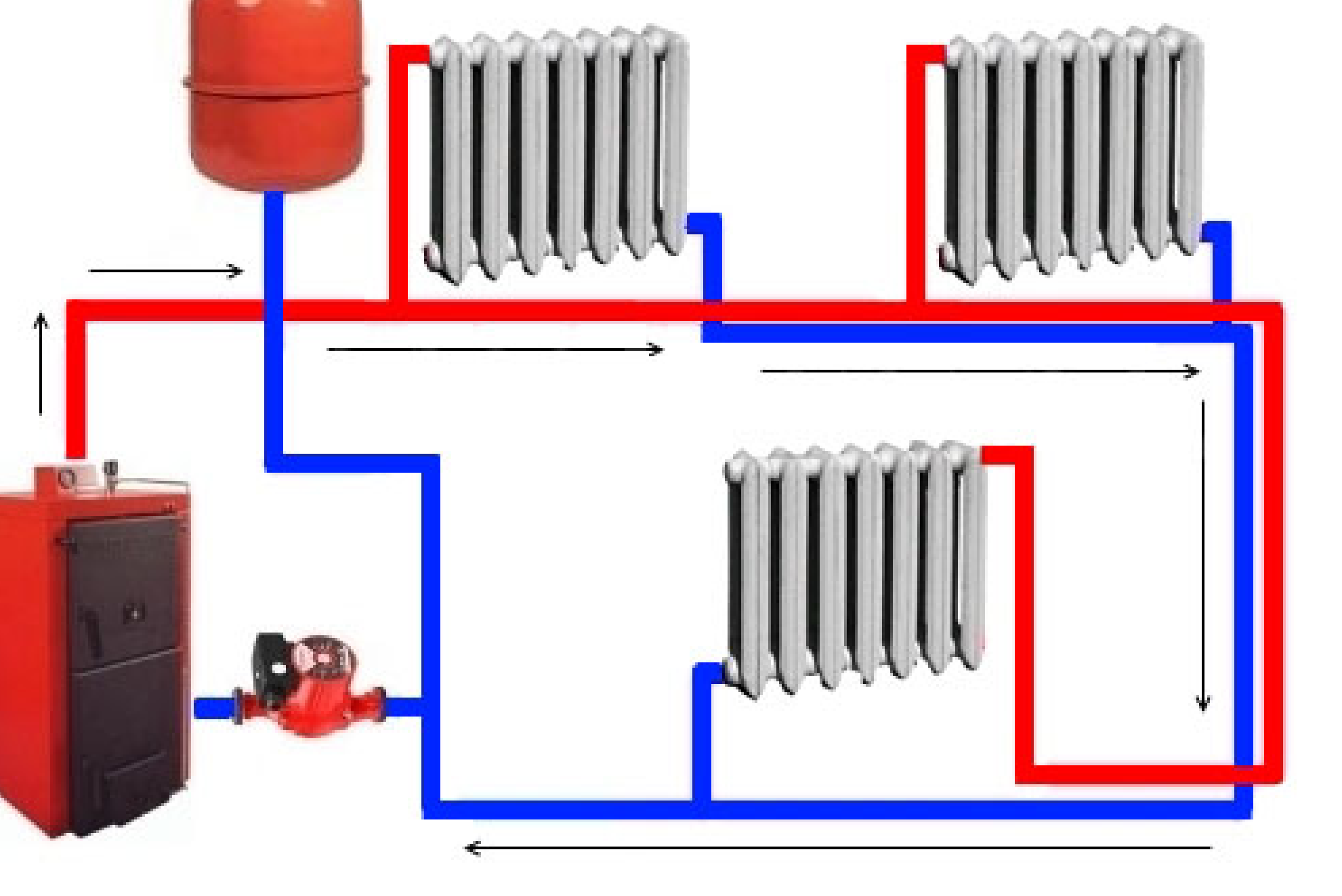

Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Схемы систем отопления

Простейшей и наиболее часто используемой системой обогрева является отопление с естественной циркуляцией жидкости. Принцип ее работы прост: нагреваемая в котле вода или антифриз, расширяясь, проталкиваются по магистрали, а затем, остывая, возвращаются в котел, где вновь нагреваются до нужной температуры.

Для нормального функционирования такой системы необходимо обеспечить как уклон обратки в сторону котла до 5 на 1 м магистрали, так и уклон подачи. (Обраткой называют трубопровод, по которому вода или антифриз возвращаются в котел). Возможно, для этого понадобится чуть опустить полы в котельной. Чтобы циркуляция теплоносителя была идеальной, обратка должна располагаться ниже уровня радиаторов. Несоблюдение всех этих требований может привести к недостаточному прогреву радиаторов из-за постоянного образования воздушных пробок.

Схема системы с естественной циркуляцией

Важнейшим элементом такой системы является расширительный бачок, в который сбрасываются излишки теплоносителя (воды или антифриза), возникающие при его расширении вследствие нагрева. Он устанавливается в самой высокой точке системы – под потолком котельной или на чердаке. При монтаже такого бака в чердачном помещении его тщательно утепляют.

Его объем определяется по формуле:

Количество теплоносителя в системе х Коэффициент 0,08.

К примеру, если в систему закачивается 100 л жидкости, то объема бака будет равен 100 х 0,08 = 8 литров.

Расширительный бак открытого типа

При принудительной циркуляции уклон трубопроводов не обязателен, так как циркуляция жидкости обеспечивается за счет насоса. В таком случае вместо расширительного бака лучше воспользоваться гидроаккумулятором (мембранным баком), который не только сможет обезопасить систему от гидроударов при включении и выключении насоса, но и будет регулировать частоту его включения по мере опустошения бака.

Важно! Максимальная температура для бесперебойной работы циркулярного насоса – 70°С. Именно поэтому во избежание перегрева его ставят только на обратку

в которой температура воды меньше, чем в системе.

Степень нагрева труб в такой системе увеличивается на 30%, что позволяет существенно сэкономить топливо. Без принудительной циркуляции невозможно обеспечить и равномерную подачу воды в двухэтажных домах.

Важно! При установке насоса требуется обязательный монтаж байпаса (обводной магистрали) – перемычки между трубами, оснащенной запорной и регулирующей арматурой (кранами). Установка циркулярного насоса

Установка циркулярного насоса

Байпас с тремя отсекающими и регулировочными кранами для циркуляционного насоса
