Открытая система отопления: разводка схем открытого типа

Использование трехходового клапана

Создавая схему обвязки твердотопливного котла своими руками, следует продумать необходимость установки трехходового клапана. Правильно спроектированная система отопления должна показать не самое большое различие между температурой воды в обратной и подающей трубе – обычно она колеблется в пределах 20-30 градусов. Но иногда этот параметр выходит за пределы нормы, из-за чего температура в «обратке» падает.

Казалось бы, что в этом нет ничего страшного, так как твердотопливный котел в любом случае доведет теплоноситель до заданной температуры. Но на практике это частенько приводит к образованию конденсата, вызывающего коррозию. Нейтрализовать это явление помогает трехходовой клапан. Он устанавливается между подающей и обратной трубой, подмешивая более горячий теплоноситель из подающей в «обратку».

В результате смешения температура в обратной трубе отопления повышается, из-за чего образование конденсата становится невозможным. Вместе с трехходовым клапаном поставляется температурный датчик, замеряющий температуру «обратки». Как только ее температура достигнет нормы, подмешивание горячего теплоносителя прекратится.

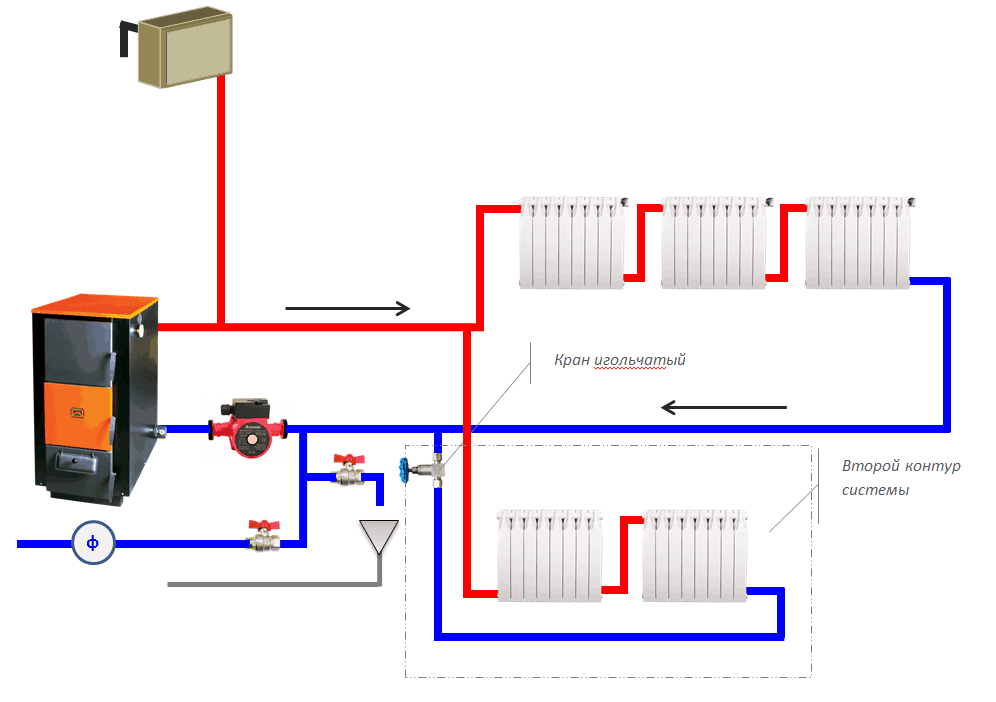

Обратите внимание, что в данной схеме обвязки твердотопливного котла циркуляционный насос должен располагаться между клапаном и отопительным агрегатом, а не где-то в другом месте.

Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

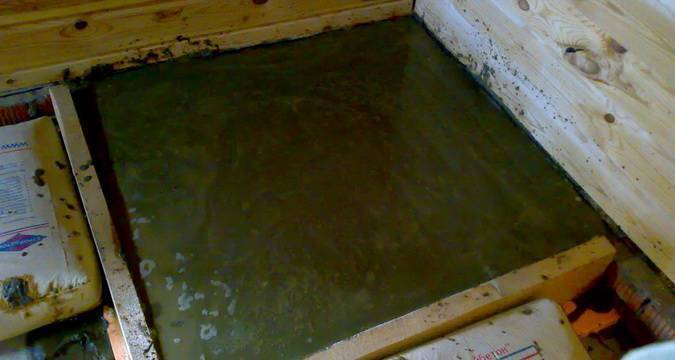

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

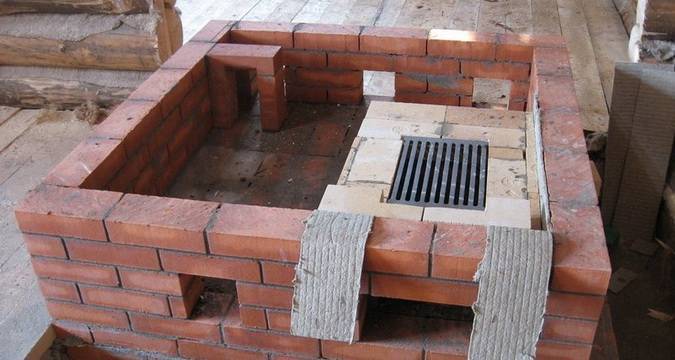

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

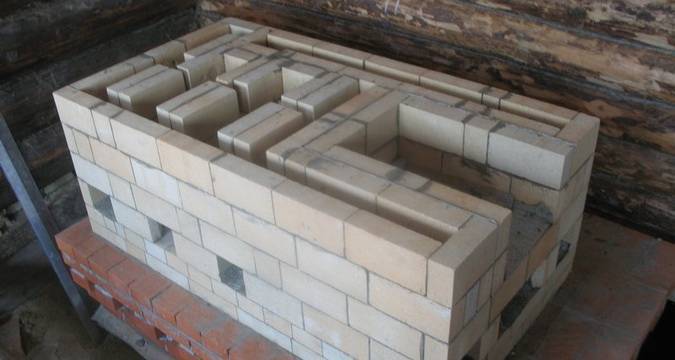

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.

Как выбрать вид отопления

Факторы, определяющие выбор отопления

Тип здания.
Вид топлива.
Суммарная стоимость отопительной системы.

Для отопления дачных строений используют электрическое или печное отопление. В загородных домах постоянного проживания применяется система водяного отопления. Другой вариант — прямое электрическое отопление, если нет проблем с электроснабжением. Расход топлива зависит от объема дома, режима эксплуатации (круглый год или летом, полный или экономичный).

Самое дешевое топливо — природный газ, самое дорогое — солярка. Кроме стоимости топлива есть еще расходы за доставку, хранение, требуется оборудовать специальное помещение, создать подъездные пути. Комплект оборудования для традиционного отопления стоит дороже, чем электрообогреватели все вместе взятые.

Низкая цена природного газа компенсируется большими расходами на монтажные работы, включающие устройство котельной и прокладку труб. Установка прямого электрического отопления гораздо проще и дешевле, но зато дорогая электроэнергия.

Сервисные работы: контроль технического состояния системы, давления теплоносителя, давления газа и температуры отходящих газов. Проверка и регулировка автоматических приборов, системы безопасности.

Ремонтно-профилактические работы. Со временем оборудование изнашивается. Система на основе газа быстрее выходит из строя. Особенно негативно влияет на работу системы отопления пониженное давление газа в магистрали. Жидкое топливо плохого качества приводит к неисправности топливного насоса, засорению форсунок, образованию кислотных и сернистых соединений. Перебои в электрической сети выводят из строя приборы автоматического управления прямой электрической системы отопления.

Значительные финансовые вливания потребуются для ремонта и замены отдельных узлов системы в случае . аварийных протечек, взрывов котельного оборудования.

Идеальная система отопления еще не придумана. В каждой системе есть положительные и отрицательные стороны. Так какой же из видов отопления выбрать? Задача сложная, требующая всестороннего изучения, консультации с профессионалами и четкого представления какие условия должны быть созданы в доме.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

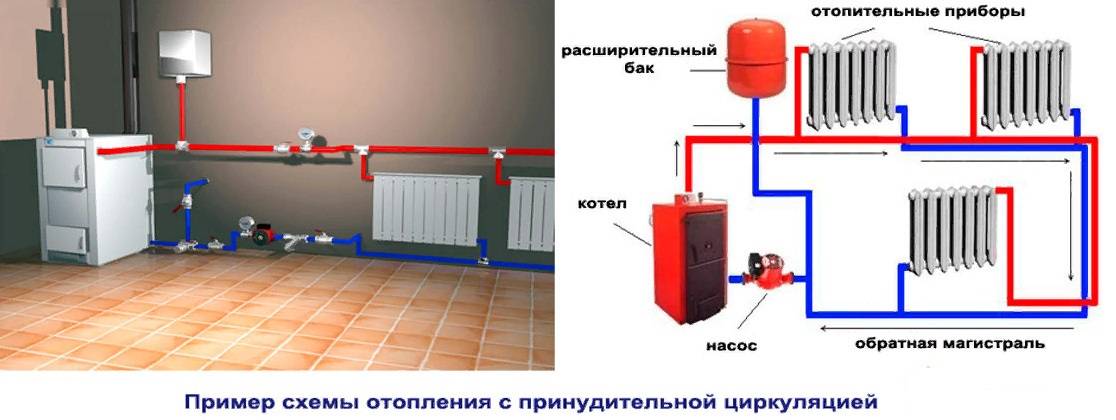

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

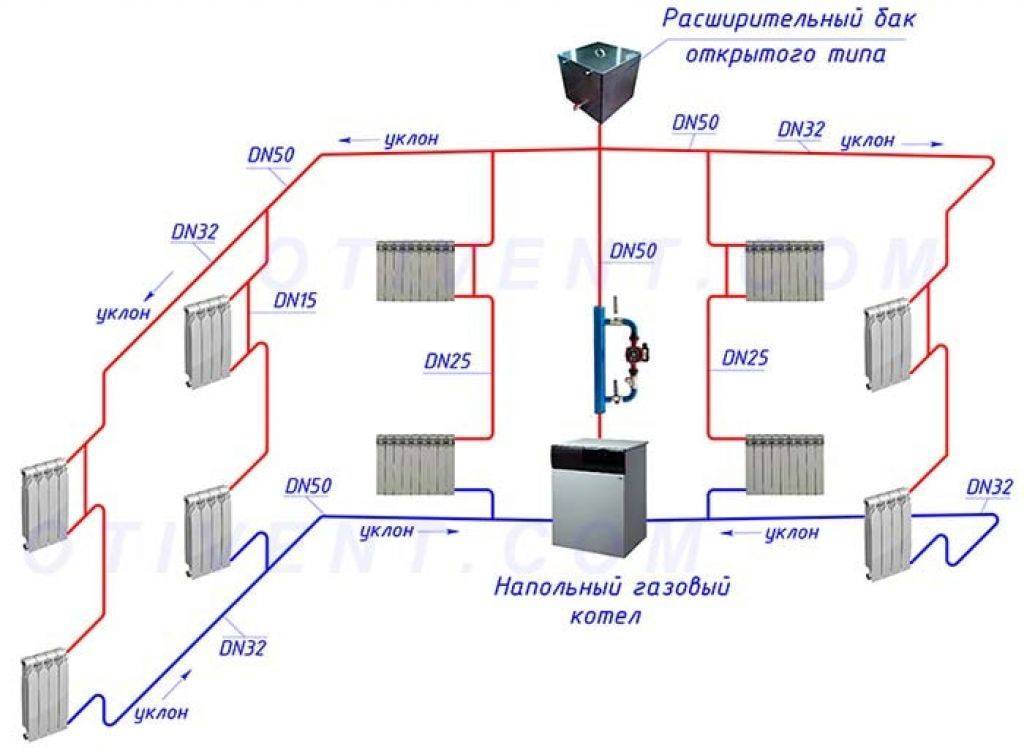

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему ;
Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Лучше всего вычислять тепловые потери здания с помощью специализированных программ. Их демо-версии распространяются бесплатно.

Гравитационная отопительная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
Котел располагается в самой низкой точке схемы;
Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Для увеличения эффективности работы в открытой схеме отопления с естественной циркуляцией диаметр трубы разгонного стояка должен быть на 1 размер меньше, чем сечение основной магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
Во время монтажа учитывается направление движения теплоносителя.

Преимущество использования схемы отопления открытого типа с насосом заключается в уменьшении инертности системы. Из-за увеличения циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

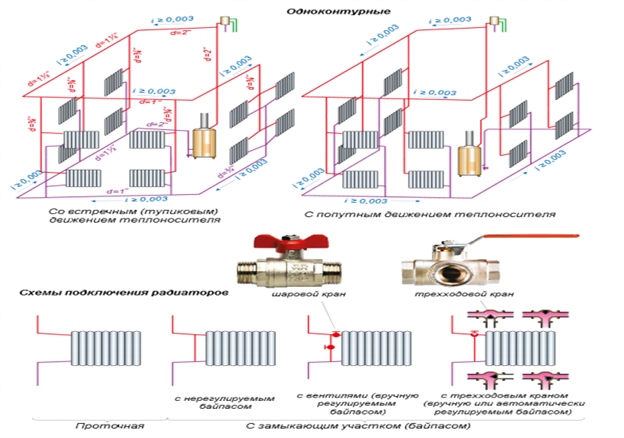

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

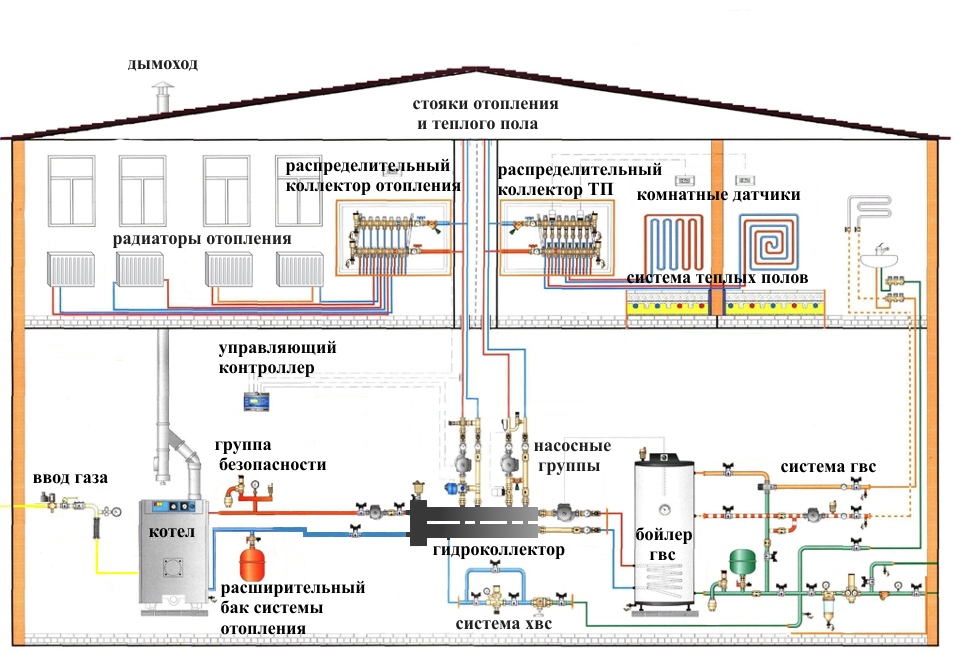

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
