Самотечная система отопления с естественной циркуляцией

Первый запуск.

Заполнить систему и определить давление теплоносителя по манометру. Если на котле манометр отсутствует, то для закрытой системы манометр устанавливается отдельно. Давление в холодной системе должно быть не более 1,2 Бар.
Проверить все узлы на герметичность. В случае протечек, система не будет нормально работать, давление будет падать, появиться шум в котле и трубах.
Котел должен быть правильно подсоединен к дымоходу.
Подсоединение газа – для определения утечек и для собственного спокойствия можно еще раз проверить геремтичность, обмазав узлы вне котла мыльной пеной.
Включать котел следует на низкую мощность. Только когда обратка и отопительные приборы нагреются, мощность можно прибавить.
При первом запуске и прибавлении мощности, следует следить за манометром. При максимальной мощности давление в системе не должно превышать 3 Бар, иначе сработает байпас (автоматически произойдет сброс воды через специальный клапан). Если давление увеличивается, то следует проверить давление мембранного расширительного бака.

При низком давлении в мембранном баке, давление системы отопления растет и периодически срабатывает байпас. В таких случаях, рекомендуется через нипель наполнить бак воздухом. Для этого подойдет обычный электронасос с манометром для накачки автомобильных шин. Накачивать мембранный бак следует до отметки 2.4 – 2.5 Бар.

Двухтрубная разводка отопления

Невзирая на то, что однотрубная конструкция надежна и проверена временем, ей на смену, благодаря разработкам инженеров-теплотехников, пришла двухтрубная система с нижней разводкой (детальнее: «Двухтрубное отопление с нижней разводкой — схема и монтаж «). Такие виды разводки отопления подходят для зданий различного назначения – жилых, общественных, производственных.

Двухтрубный вариант отличается от однотрубной схемы тем, что тепло равномерно распределяется по всей площади помещения, а теплопотери получаются минимальными (подробнее: «Схема двухтрубной системы отопления дома на примерах «). Вода подается по магистрали, расположенной в подвальном помещении или вмонтированной в пол. Далее теплоноситель распределяется по стоякам равномерно и направляется в радиаторы. Отработанная вода покидает батареи и по другому стояку направляется в трубопровод. Двухтрубная система выгодно отличается тем, что она гарантирует равномерную подачу теплоносителя на каждый из радиаторов. Такие типы разводки системы отопления позволяют отключать одну из батарей в отдельности. На каждом приборе имеется по две трубки — отводящей и подводящей — и поэтому система называется двухтрубной.

В свою очередь такие конструкции бывают двух подтипов: схема отопления с верхней разводкой и с нижней.

Чтобы правильно обустроить систему обогрева, нужно с ними ознакомиться более подробно:

Верхняя и нижняя разводки отличаются тем, что первая из них монтируется сверху батарей. Как правило, если реализуется верхняя разводка системы отопления, трубопровод прокладывают на чердаке или располагают в потолочном перекрытии. В результате горячий теплоноситель подается по вертикальной трубе основной магистрали вверх, а оттуда распределяется по радиаторам, расположенным в комнатах. Отработанная вода отводится по другой трубе – обратке, проложенной ниже места расположения батарей. Чтобы избежать образования воздушных пробок, монтируют специальные расширительные баки.
Нижняя разводка означает, что обе трубы – подающая теплоноситель и отводящая его располагаются ниже уровня установки радиаторов. Таким образом, горячая вода поступает и отводится снизу. Эффективным способом устранения воздушных пробок при нижней разводке является применение специальных кранов Маевского, размещаемых на радиаторах.

Нижняя и верхняя схемы наиболее часто используется, когда выполняется вертикальная разводка системы отопления – в том случае, если батареи устанавливают на разном уровне, а точнее на нескольких этажах.

Варианты разводки по числу стояков

Разводка полипропиленовых труб осуществляется горизонтально либо вертикально. Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- либо однотрубные горизонтальные поэтажные ответвления. Подобные системы характерны для небольших построек коммерческого назначения и частных жилищ с 2–3 этажами. В последние годы их стали использовать и при обустройстве отопления многоэтажек. При этом отдельная ветка трубопровода заводится на каждую квартиру.

Разводка горизонтального типа имеет бывает периметральной и лучевой. При периметральной схеме отопление осуществляется от главного стояка. Причем теплоноситель в пределах отдельной квартиры (либо целого этажа жилого строения) перемещается поэтапно. Это создает определенные неудобства. Приходится отключать от теплоносителя весь периметр из полипропиленовых труб, если планируется ремонт или замена своими руками отдельного аппарата (батареи) отопления.

Периметральная система монтажа хороша тем, что трубы можно проложить в полу по скрытой технологии. Но здесь стоит понимать, что разводка (абсолютно вся) располагается на одном уровне по горизонтали. А значит, слить теплоноситель из отдельного периметра будет весьма проблематично.

Периметральная система монтажа полипропиленового водопровода

При лучевой разводке трубные изделия из полипропилена направляют в отдельные помещения в квартире (к каждой батарее отопления). При этом система также питается от одного центрального стояка. Слияние отдельных лучей магистрали производится около основного стояка в специальной гребенке (она без проблем монтируется своими руками).

Достоинство лучевого монтажа состоит в том, что допускается отключать всего одну отопительную ветку при необходимости проведения ремонта системы. Оставшиеся лучи продолжают функционировать, обогревая остальные комнаты.

Лучевая схема предполагает монтаж полипропиленовых труб в напольное основание с обязательной их заливкой стяжкой из бетона. Понятно, что выполнять своими руками обслуживание подобной конструкции в частном доме сложно. Если какая-либо труба выходит из строя, приходится вскрывать стяжку.

Таких проблем не возникает при устройстве вертикальной разводки (ее нередко называют классической). Она идеальна для 2–3-этажных домов. Стояков отопления в данном случае имеется несколько. Они переносят горячую воду от этажа к этажу. В любой момент можно заменить либо отремонтировать какой-либо один стояк своими руками, не трогая остальные.

Уклон отопления с естественной циркуляцией

Установка системы теплоснабжения с естественной циркуляцией практически ничем не отличается от стандартной технологической схемы. Для этого используют такие же материалы и инструменты. Разница заключается в обязательном уклоне системы отопления с естественной циркуляцией.

Уклон труб отопления

Для обеспечения работы системы подающий трубопровод от разгонного стояка должен иметь наклон в сторону радиаторов отопления. Степень изменения положения верхней и нижней точки подающей магистрали определятся соотношением 1:10. Т.е. на каждый метр трубы необходим уклон 10 мм.

Для обратной магистрали следует изменить положение направления уклона. На этом участке системы он должен идти от радиаторов в сторону котла. Таким образом создается дополнительное условие для гравитационного воздействия на теплоноситель.

Одним из преимуществ системы отопления с естественной циркуляцией является ее ремонтопригодность. Собственник дома может самостоятельно устранить течь или заменить неисправный радиатор. Но для этого необходимо заранее приобрести ремонтные наборы.

В видеоматериале показана схема отопления с естественной циркуляцией с подробным описанием ее работы и комплектации:

Какой котел выбрать и как подсчитать его мощность

Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:

Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
Электрическим источником – он преобразует в тепло электроэнергию.

Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.

Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.

Выбираем отопительный котел, исходя из объемов помещения

Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант

Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период

Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м2 нужен котел на 8,05 кВт (7кВт 15 %).

Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м2 с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.

Варианты подключения

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

Схема системы отопления с насосом достаточно проста и может быть реализована своими силами, без привлечения сторонних специалистов.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

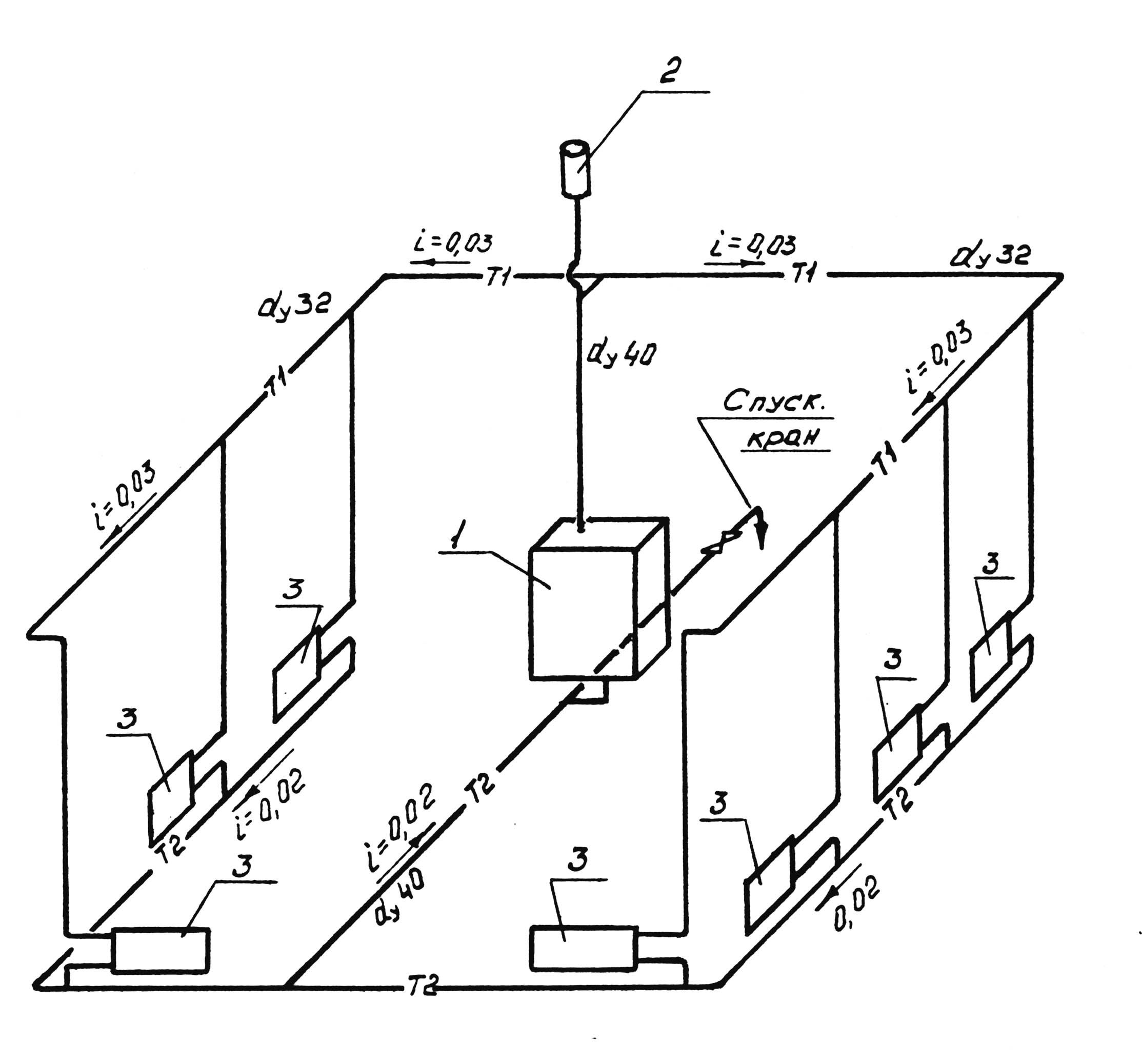

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — горячие стояки; 5 — обратные стояки; 6 — обратная магистраль; 7 — расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

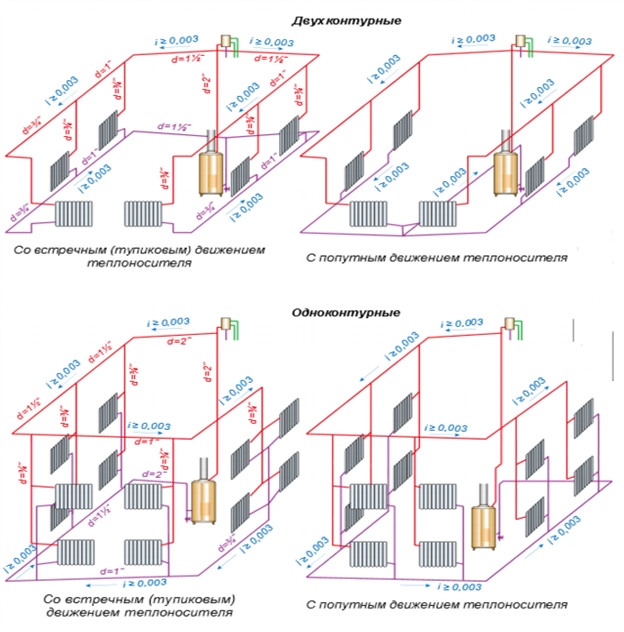

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) — в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работать в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую есть возможность смонтировать самим или пригласить специалистов.

На входе в батарею вдобавок монтируется запорная арматура, которая служит для регулировки температуры в помещении, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не пользоваться этой схемой, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети 2-й или 1-й этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Попутный вариант позволяет легко контролировать уровень температуры, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы отопления.

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Кроме того, они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется самостоятельно, без помощи циркуляционного насоса – под действием высокой температуры он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего применять отопительные системы с принудительной циркуляцией. Кроме того, возможен монтаж байпаса, который поможет определиться с типом циркуляции в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительного движения теплоносителя есть парочка недочетов – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Схемы отопительных систем.

Двухтрубная разводка.

Однотрубная разводка.

Коллекторная система.

Расчет труб:

Для коллекторной системы – при расчете необходимо учитывать, что к каждому радиатору будет идти своя пара труб. При такой системе, когда трубы прячутся в подполье, либо замоноличиваются в стяжку, трубы можно прокладывать по кратчайшему пути, чтобы сэкономить на протяженности.
Для двутрубной системы за расчет берется периметр комнат, умножается на два плюс добавляются отводы для подключения к радиаторам, обвязки котла и распределительных сетей (стояков).
При однотрубной системе – все радиаторы обвязываются одной трубой, поэтому это самая экономичная система. Работает не хуже, чем двутрубная система. Главный недостаток, в отличие от коллекторной и двутрубной систем, – это не возможность отключить отдельный радиатор, либо убавить его мощность термостатическим вентилем.

Оборудование:

Распределительные гребенки – лучше сразу приобретать с запорной арматурой (кранами)
Подсоединительная арматура для радиаторов, термостатические вентили, краны Маевского.
Фитинги, тройники, переходники, муфты, крестовины, клипсы для крепления труб – подбирается согласно типу выбранных труб.
Для монтажа труб из полипропилена, сшитого полиэтилена и металлопластика на прессфитингах необходимо специальное оборудование

Самая простая система, которую можно смонтировать самостоятельно это –

Трубы полипропилен
Алюминиевые радиаторы
Настенный или напольный автоматический котел.

В этом случае не потребуется монтаж отдельных узлов для теплых полов и горячего водоснабжения.

Двухконтурный котел – подключение.

Обвязка настенного котла.

Обвязка напольного котла.

Расчет радиаторов для системы с принудительной циркуляции проводится так же, как и для системы с принудительной циркуляцией.

Коллекторное подключение радиаторов. Двухтрубная система с нижним подключением.

Двухтрубное подключение радиаторов: Обвязка конвекторов.

Тройник
Термостатический вентиль – регулирует нагрев
Запорный кран
Переходники – соединения
Кран Маевского – механический воздухоотводчик
Радиаторный переходник (различаются на левые и правые).

Двухтрубное обычное подключение.

Зонирование

Благодаря продуманному распределению тепловой энергии можно добиться не только создания комфортной атмосферы в доме, но и существенно сэкономить средства.

Перечень рекомендуемых температур для разных помещений:

Средний уровень комфортной температуры: + 20-24 градусов.
Температурный уровень в спальне желательно немного повысить до + 22-25 градусов.
Ванная, санузел, гостиная и прочие помещения, где жильцы квартиры бывают чаще всего, должны обогреваться в пределах от + 21 до + 24 градусов.
В столовой, кухне и рабочем кабинете температуру уменьшают до +18-22 градусов.
Прихожая, гараж и проходные помещения должны обогреваться в пределах + 12 градусов.

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета
