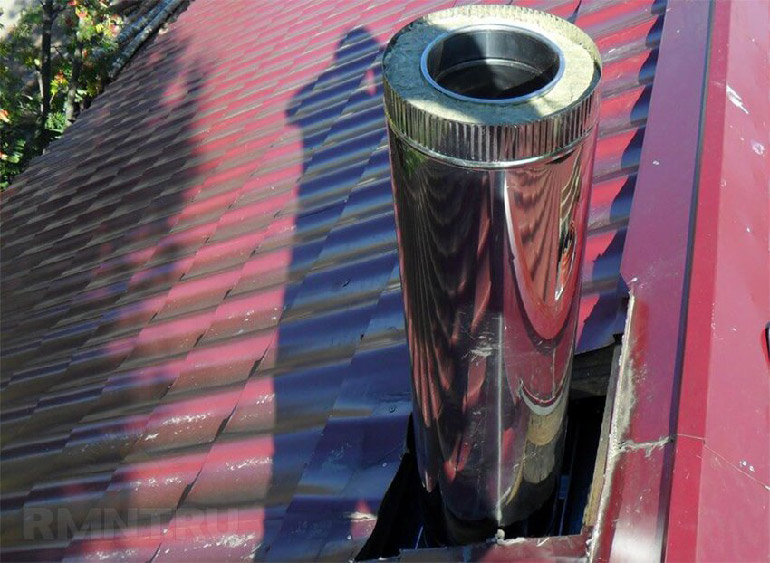

Установка сэндвич-трубы через готовую крышу

Из каких материалов производятся сэндвич трубы?

На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:

• нержавейки;
• оцинковки.

Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.

Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной

Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.

Таблица 1

Марка стали	Характеристики
AISI 304	Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу.
AISI 316	Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа.
AISI 430	Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости.
AISI 439	Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт.
AISI 316I, AISI 321	Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C.
AISI 310S	Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C.

Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

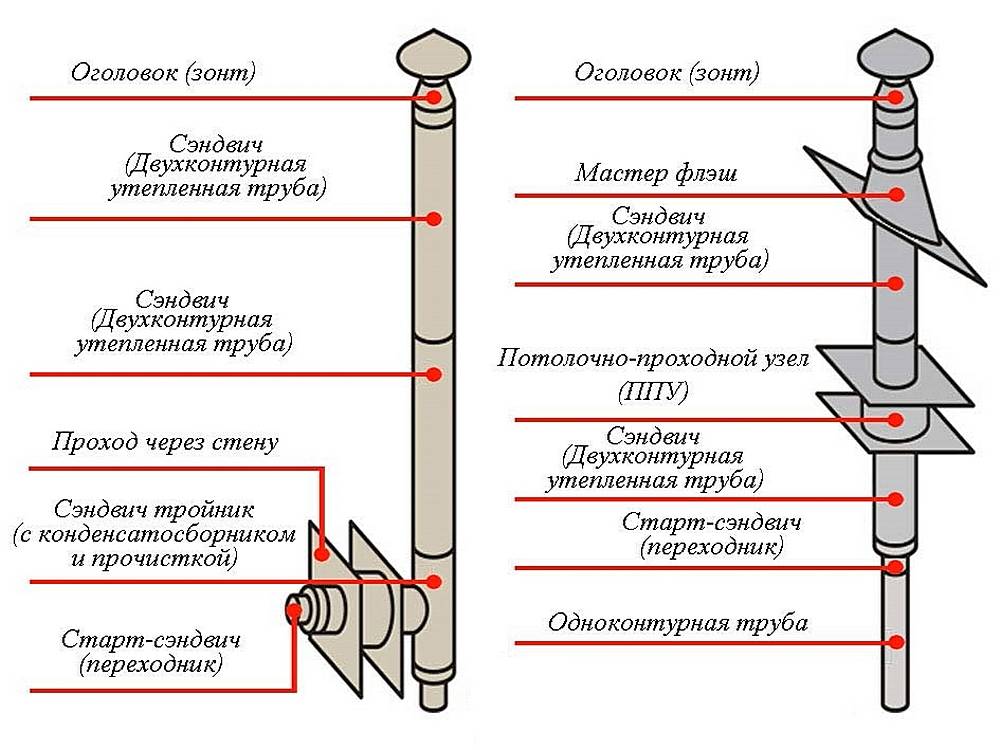

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

• Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
• Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
• Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
• Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
• Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
• Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
• Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

• Высокая стоимость, по сравнению с другими видами труб.
• Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
• Срок службы не более 20 лет.

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

• минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
• полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
• проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
• не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

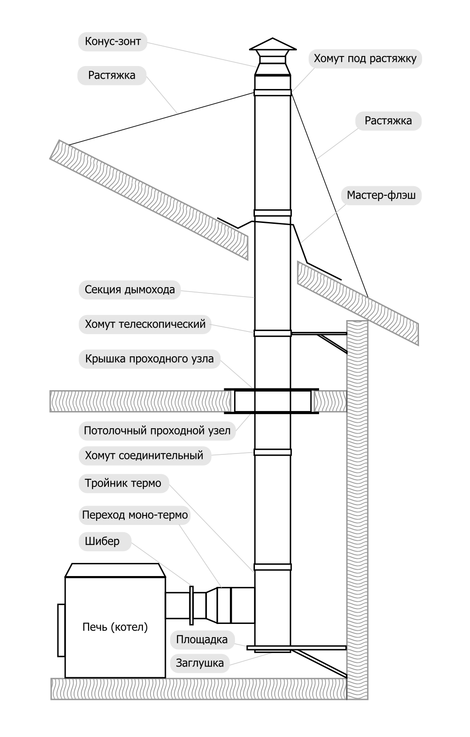

Устройство сэндвич дымохода

На сегодняшний день такие трубы являются наиболее популярными для организации дымоходов для частных домов и бань. Сэндвич труба состоит из трёх основных слоёв:

• внутренний контур, выполненный из металла;
• промежуточная прослойка теплоизолятора, которая может иметь различную ширину в зависимости от эксплуатационных условий;
• наружный металлический контур.

Теплоизоляционный слой сэндвич изделия, как правило, представлен базальтовыми материалами. Помимо основных конструктивных элементов, сэндвич дымоходы включают в себя и вспомогательные детали. Рассмотрим, из каких элементов состоит сэндвич дымоотвод:

• специальные крепёжные элементы — кронштейны;
• ревизии;
• хомуты (обжимного типа);
• потолочно-проходные узлы (ППУ);
• тройники;
• уголки;
• розетты;
• разгрузочные платформы;
• крызы;
• окапники.

Сэндвич конструкция, выполненная с учётом всех монтажных правил, позволяет обеспечить эффективное удаление продуктов сгорания. Рассмотрим основные преимущества сэндвич конструкций, которые позволяют им быть настолько эффективными в своём деле:

• внутренний контур, как правило, выполняется из жароустойчивого материала (нержавеющей стали), поэтому он способен выдерживать высокие температурные показатели;
• сэндвич трубы обладают антикоррозийными свойствами, поэтому она способна переносить воздействие конденсата, который образуется в канале из-за разницы температур;
• промежуточная прослойка базальтового утеплителя надёжно предохраняет наружную трубу, выполненную из оцинковки, от перегрева;
• конструкция таких изделий предохраняет утеплитель от попадания влаги;
• сэндвич каналы способны обеспечить нормальные показатели тяги в системе.

Сендвич -трубы изготавливаются из различных видов стали, а в качестве утеплителя, в основном, применяется минвата

Установка и монтаж

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Достоинства и недостатки

Устройство

Как говорилось ранее, такие дымоходные трубы стали очень популярными, и все больше и больше людей предпочитают использовать именно их, и на то есть множество причин. Наверняка одно из основных преимуществ – привлекательная стоимость

Если принять во внимание дымоходы, выполненные из других материалов, их стоимость будет дороже. Все же, несмотря на доступную цену, они являются отличным вариантом и выполняют свои задачи. Давайте детально узнаем, почему многие домовладельцы выбирают именно сэндвич трубы:

Давайте детально узнаем, почему многие домовладельцы выбирают именно сэндвич трубы:

1. Небольшой вес конструкции, а также ее универсальность, благодаря чему использовать дымоходы из сэндвич труб можно как снаружи здания, так и внутри него.
2. Простота конструкции труб. Готовый дымоход состоит из нескольких секций труб, которые очень просто собрать и установить. Даже простой умелец, не имеющий опыта в установке таких труб, сможет разобраться со сборкой и монтажом.
3. Благодаря гладкости и многослойности, дымоход становится не таким восприимчивым к образованию сажи и конденсата на поверхности.
4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, дымовая сэндвич труба не будет занимать много драгоценного места внутри вашего помещения. Особенно это полезно тем, кто устанавливает дымоход в небольшой бане.
5. Высокая пожаробезопасность и надежность. Как и гидроизоляционный материал, так и сама сталь, не подвергаются горению, что обезопасит помещение и вас.
6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама кровля не станут вам помехой во время установки дымохода.
7. Нет потребности возводить дополнительный фундамент под дымоход, что в разы упрощает вам работу и расходы, связанные с ней.

Балки и перекрытия не помеха

Правда, среди всех этих преимуществ стоит отметить один небольшой недостаток – эксплуатационный срок дымохода из сэндвич труб составляет от силы 10–15 лет, что не так много, по сравнению с другими. Все же, это можно компенсировать тем, что цена на материал не так уж высока, а установить ее снова самостоятельно будет несложно. Если вы еще не уверены, использовать ли сэндвич трубы для дымохода, взвесьте все за и против.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ теплотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

• В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
• Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Чем заделать щель между трубой и крышей ↑

Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных. Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.

1. обезжиривают поверхность по периметру трубы;

2. с помощью кисти наносят первый слой жидкой мастики Enkryl;

3. трубу обматывают Polyflexvlies Rolle (это армирующая ткань на основе вискозы), которая будет обеспечивать дополнительную эластичность гидроизоляции;

4. минут через 15–20, когда мастика уже впитается в ткань, наносят второй слой.

Как утверждает производитель, вряд ли можно будет увидеть, что течёт крыша возле трубы, в течение 9–10 лет.

Подготовительные работы

Перед тем, как приступать к монтажу, необходимо уточнить несколько основных факторов. Подбирая канал, нужно учитывать особенности высоты здания, диаметра будущего канала и прочие. Особую роль отдавайте месту установки и расположению отопительной аппаратуры. Установка сэндвич дымохода, как и любого другого может выполняться двумя основными способами:

• Внутренним.
• Внешним.

К примеру, при внутреннем размещении монтаж сэндвич дымохода выполняется непосредственно в отапливаемом помещении, и дополнительная герметизации в таком случае не требуется. Но, нюанс есть, если чердачное помещение не отапливаемое, в таком случае, нелишним будет во время монтажа дополнительно утеплить трубу и провести герметизацию, чтобы исключить попадания отработанных газов в комнаты с вытекающими последствиями.Кроме того, на начальном этапе обдумайте, как быть с теми материалами, стенами, рядом с которыми, соприкасаясь, будет проходить дымоход. Поверхности должны быть обработаны специальными антипиренами.

Что касается внешних систем, то сборка внешнего сэндвич дымохода должна выполняться с учетом обязательного утепления. Такие типы намного безопасней, так как сразу же при монтаже выводят трубу наружу, уменьшая вероятность попадания отработанных газов в помещения.

Какой тип и форму выбрать? Здесь стоит отдавать предпочтение не только эстетическим показателям, но и функциональным. Учитывайте особенность, что зафиксировать или закрепить квадратный дымоход просто, он достаточно легок в эксплуатации, не требует особых навыков при монтаже. Но, главный недостаток такой системы – это скопление конденсата и прочей не нужной грязи и пыли внутри.Круглые элементы в этой части намного предпочтительней, учитывая свою форму, они намного меньше задерживают не только разнообразный мусор, который может попасть от порывов ветра, но и образовывают меньше конденсата, естественно с учетом правильного утепления. Единственно, такие системы сложные в монтаже и вам потребуется сноровка.Кроме того, не забывайте подготовить необходимый инструмент для монтажа заранее. Итак, инструменты необходимые для устройства дымохода:

• Дрель, болгарка.
• Лобзик, шуруповерт.
• Молоток.
• Отвертки.
• Защитная амуниция.
• Шпатель и стамеска.
