Основные правила: как пользоваться гигрометром, читать показания и проводить настройку?

Психрометры ВИТ

Существует две разновидности данного психрометра, ВИТ-1 предназначен для помещений с температурой 5-25°С, ВИТ-2 – 20-40°С. Если в помещении нет возможности регулировать температуру (кондиционер, вентиляция), то гигрометр ВИТ 1 применяют в прохладное время года, а гигрометр ВИТ 2 – в жаркое. Если же есть регулировка температурного режима, то круглогодично подойдет ВИТ-1, так как большинство нормативных документов рекомендует температурный режим 20-25°С.

Гигрометр психрометрический вит представляет собой пластиковый корпус- подставку, на котором размещены два термометра, влажный и сухой. Оба термометра заполнены подкрашенным раствором, поэтому вопрос об ртутном загрязнении закрыт. Шкала состоит из подкрашенного толуола. Для удобства, там же, на пластиковой подставке, расположена полная шкала расчета влажности по разности температур (психрометрическая таблица).

Техника безопасности

Пластиковый корпус, стеклянные трубки термометров являются первой причиной, почему гигрометр требует бережного отношения

Также важно соблюдать условия эксплуатации, тогда прибор прослужит не один десяток лет, пока не выгорит красная жидкость в термометрах

Правила безопасного применения гигрометра ВИТ:

• Не подвергать механическим воздействиям (не бросать, не наступать, не бить, тому подобное). Обратное приведет к разрушению пластика, стекла, после чего можно будет заменить или починить испорченный элемент, но снова придется проводить поверку прибора. Стоимость покупки запчастей плюс поверка по стоимости будет равно как новый психометрический гигрометр с заводской поверкой.
• Не разрушать шкалу термометров. Находящийся внутри трубок крашений толуол является ядовитым химическим веществом. Если же бой произошел, остатки, осколки быстро собрать в герметичный пакет или емкость и выбросить, а помещении очень сильно проветрить, поверхности протереть горячей водой с соблюдением правил безопасности (перчатки, маска, очки). Руки, слизистые, а также загрязнения вымыть с мылом.
• Не подвергать воздействию агрессивных веществ. Нельзя протирать или окунать, обрызгивать или поливать прибор химическими жидкостями или абразивными смесями.
• Не подвергать нагреву или охлаждению выше шкалы прибора. Гигрометр психрометрический ВИТ 1 нельзя охлаждать ниже +5°С или нагревать выше +25°С (критически – выше 45°), а гигрометр психрометрический ВИТ 2 – нижняя норма +20°С, верхняя – +45°С (критичный нагрев выше 60°С). В обратном случае столб расширяющейся жидкости внутри термометра выйдет вне границ, а после возвращения к нормальной температуре разорвется на несколько отрезков, что автоматически выводит гигрометр из эксплуатации.

Важно! Можно попробовать несколько раз быстро нагреть и охладить мокрый термометр, например, под потоком воды. Обычно это помогает соединить измерительную шкалу

Правила безопасной эксплуатации

Несмотря на то, что гигроскопы бывают разных видов, существуют общие правила, которых нужно придерживаться при их использовании. С любым оборудованием следует обращаться бережно. Нельзя допускать падения прибора.

Также запрещено обрабатывать устройство агрессивными химическими веществами: например, растворами, содержащими щелочь или кислоту. Не рекомендуется перегревать устройство. Максимально допустимая температура, в которой можно эксплуатировать оборудование, приведена в его сопроводительной инструкции.

Важно правильно выбрать место для расположения гигрометра. Рядом с оборудованием не должно быть источников холода и тепла. Важно отсутствие вибрации

Не стоит располагать гигроскопы в местах прямого воздействия солнечных лучей

Важно отсутствие вибрации. Не стоит располагать гигроскопы в местах прямого воздействия солнечных лучей. Важно помнить о мерах безопасности при использовании приборов, содержащих ядовитые вещества

Например, термометры психометрического аппарата ВИТ-2 заполнены толуолом

Важно помнить о мерах безопасности при использовании приборов, содержащих ядовитые вещества. Например, термометры психометрического аппарата ВИТ-2 заполнены толуолом. Это токсическая и огнеопасная жидкость

Это токсическая и огнеопасная жидкость.

Поэтому важно не допускать разбития и перегрева устройства. Если произошел разрыв резервуара, то удалить толуол с окружающих предметов можно водой с моющим средством. Если для измерения влажности нужно применять воду, то следует использовать дистиллированную (даже если в инструкции прямо об этом ничего не сказано)

Водопроводная неочищенная жидкость содержит соли, которые будут оседать на элементах устройства, снижая его срок годности и точность результатов

Если для измерения влажности нужно применять воду, то следует использовать дистиллированную (даже если в инструкции прямо об этом ничего не сказано). Водопроводная неочищенная жидкость содержит соли, которые будут оседать на элементах устройства, снижая его срок годности и точность результатов.

Влагомер его особенности

Для того чтобы узнать, как пользоваться гигрометром нужно рассмотреть основные типы приборов для измерения влажности. Психрометр состоит из двух отдельных термометров, закрепленных на одном корпусе. Один является сухим, а другой — влажным (мокрым). Нижний конец мокрого термометра покрыт специальной тканью, исполняющей роль фитиля. Он постоянно находится в воде, охлаждая и смачивая мокрый термометр. При температурах (Т) выше точки замерзания воды фитиль снижает температуру мокрого термометра, она обычно ниже сухого. Однако когда Т воздуха падает ниже нуля, влажный термометр покрывается тонким слоем льда, и она может быть теплее сухого термометра.

Относительная влажность рассчитывается исходя из температур окружающей среды, сухого термометра и разницы температур, между показателями сухого и влажного термометров. Относительная влажность определяется по психрометрической карте. Когда две температуры равны — воздух полностью насыщен, а чем больше их разница, тем суше воздух. По специальным таблицам, зная Т воздуха и психрометрическую разность (Т – Т м), определяют остальные параметры воздуха. Психрометры обычно используются в метеорологии, а также в системах отопления, вентиляции и кондиционирования воздуха жилых и общественных зданий.

Как правильно пользоваться?

Правильное использование каждого гигрометра, как и периодичность поверки, полнее всего отражается, конечно, в сопроводительной инструкции. Но в любом случае запрещено:

• бросать устройство;
• подвергать его сильным механическим воздействиям;
• обрабатывать кислотами, щелочами и другими едкими веществами;
• перегревать устройства свыше 45 градусов.

Только в таком случае показания гигрометра будут действительно точны и адекватны. Если для работы устройства нужно налить воду, следует брать дистиллированную жидкость, даже когда инструкция прямо об этом не говорит. Отдельного внимания заслуживает калибровка прибора. Электронные модели во многих случаях невозможно настраивать – их уже должны были как следует настроить на заводе.

Рекомендуется для упрощения процесса использовать соляной тест:

• кладут гигрометр в стеклянную банку или контейнер с плотно прилегающей крышкой;
• ¼ емкости заполняют солевым раствором;
• ставят прибор над ним на подставке;
• через 8 часов проверяют, достигнуто ли значение 75% влажности (именно таким и будет оно).

Если нужная цифра определена верно, значит, калибровать измеритель не потребуется. При ошибке механического гигрометра нужно вручную (максимально быстро) установить стрелку в требуемом положении. Электронные устройства обычно настраивают сервисные службы в рамках гарантии. Если она уже закончилась, то шансы, что что-то можно сделать, невелики.

О том, как пользоваться гигрометром, смотрите далее.

Что такое гигрометр комнатный и для чего он нужен?

Что такое термометр знает каждый, слово «гигрометр» кто-то из Вас слышал, но наверняка многие и не подозревают что это за предмет и в чем его назначение. Попробуем разобраться.

Гигрометр: определение, виды и назначение

Гигрометр представляет собой прибор для измерения влажности воздуха. Бывают различных типов и видов, конструкции и функционального назначения. Нас же интересует гигрометр комнатный, который может использоваться отдельно или в составе домашней метеостанции. Распространенные фирмы приборов: Testo, Tefal и другие.

По принципу устройства различают следующие виды гигрометров:

Весовой. Определяет количественное содержание водяного пара в граммах на кубический метр воздуха.

Психрометрический гигрометр основан на измерении разницы показаний увлажненного и сухого термометров.

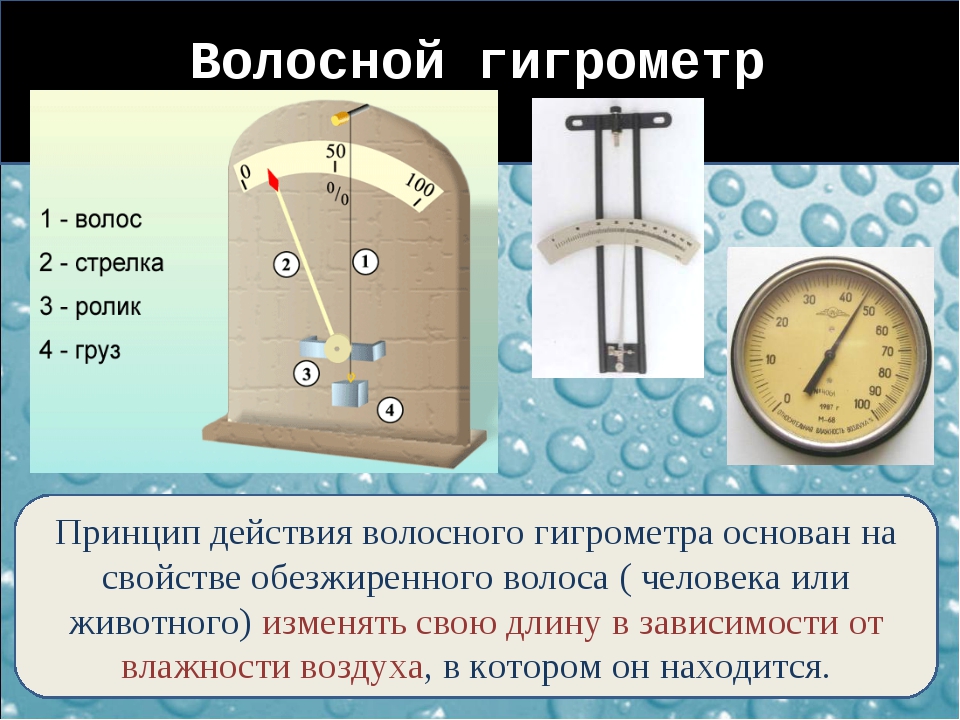

Волосяной. В нем применено свойство человеческого волоса, который укорачивается и удлиняется при уменьшении и увеличении относительной влажности воздуха соответственно.

Конденсаторный. Этот гигрометр комнатный основан на технологии охлаждения воздуха до так называемой «точки росы» с конденсацией водяного пара.

Для измерения абсолютной влажности воздуха в лабораторных условиях используют в основном весовые и конденсационные гигрометры. Волосяные гигрометры эффективны при низких температурах – психрометр, скажем, прекращает работать при -10 градусах.

Для измерения влажности в квартирах используют обычно психрометрические гигрометры. Они просты в использовании, надежны и оптимальны для измерений при положительных температурах. Волосяные аппараты также имеют определенную популярность.

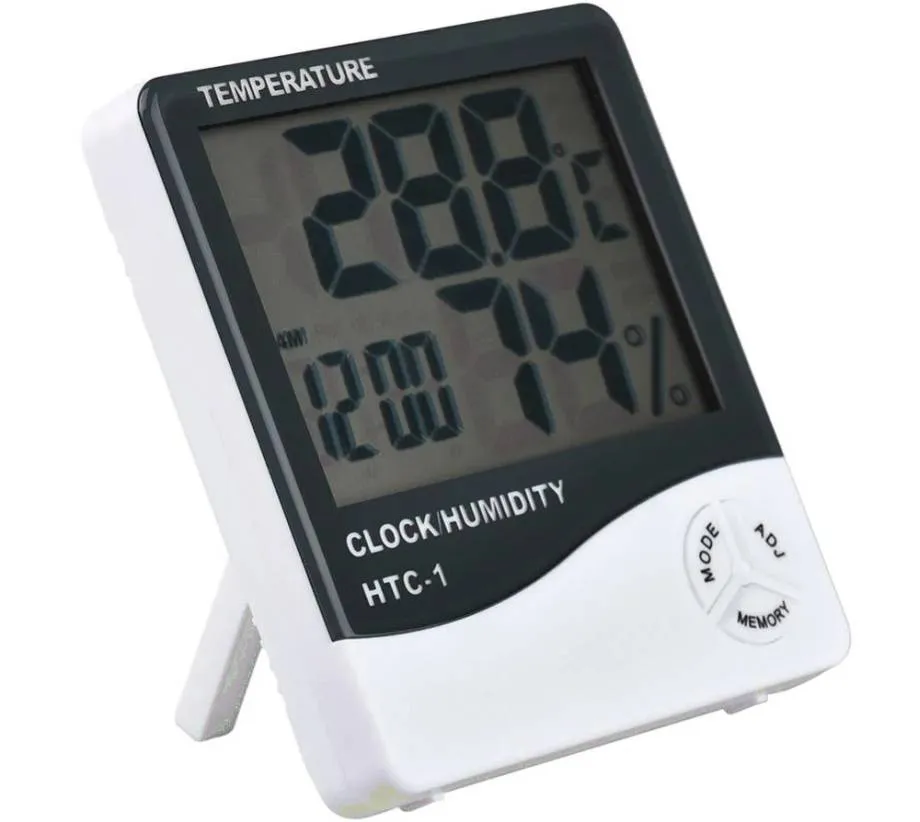

Покупать гигрометр электронный (цифровой) или механический, настенный или настольный – это решать Вам. Наша цель – показать все выгоды такого приобретения.

Какую пользу приносит этот прибор?

Гигрометры сейчас не очень популярны, а зря. Большинство людей даже не могут себе представить, каким полезным может быть этот удивительный пробор.

В первую очередь он незаменим для прогноза погодных условий. Для этих целей идеально подходит комнатный гигрометр, который можно установить в лесном домике или даче, на базе отдыха и т.п. Расположив его в помещении таким образом, чтобы гигрометр соприкасался с воздухом с улицы.

Также большую пользу приносит гигрометр, определяя влажность в вашем доме или квартире, особенно если в нем есть маленькие дети. Так, если у ребенка долго не проходит кашель, и при этом нет температуры – нужно поддерживать чуть повышенную влажность. Если в квартире по каким-то причинам холодно – следует понизить влажность. Недорогой гигрометр комнатный просто незаменимый помощник в эффективной регулировке влажности жилого помещения.

Есть и еще польза от этого удивительного прибора. Вы можете использовать его для контроля влажности в погребе, надолго сохранив при этом полезные свойства ценных пищевых продуктов.

Как же устроен гигрометр? Далее рассмотрим принцип его работы на примере одного из множества существующих моделей гигрометров.

Устройство и принцип работы на примере термогигрометра вит 1

Данный прибор выполняется из полистирола или материалов схожих свойств. Гигрометр вит 1 является психрометрическим прибором. В основе его работы лежит зависимость между влажностью воздуха и разностью в показаниях увлажненного и сухого термометров, которые находятся окружающей средой в термодинамическом равновесии.

К основанию вит 1 прикреплены два термометра со шкалами, стеклянный питатель, наполняемый дистиллированной водой и психрометрическая таблица. Увлажненный термометр берет влагу из питателя посредством фитиля.

Снимаем показания с обоих термометров, определяем разность показаний и по показанию сухого и разности сухого и увлажненного термометров определяем влажность по психрометрической таблице.

Этот гигрометр комнатный просто незаменим в домашних условиях.

Факторы, влияющие на погрешность измерения психрометров

Исходя из аналитических формул, можно перечислить факторы, влияющие на измерение психрометрическим методом:

• агрегатное состояние воды в резервуаре (питателе) — необходимо понимать, замерзла вода в питателе или нет, и в соответствие с этим рассчитывать относительную влажность либо по формуле 1, либо по формуле 2;
• газовый состав воздуха и чистота дистиллированной воды — наличие примесей разных концентраций в воздухе, а также загрязненность воды влияет на коэффициенты ki и aw, а как следствие на итоговую погрешность измерения. Также нельзя не упомянуть, что многие пользователи пренебрегают требованием к применению дистиллированной воды и используют обычную водопроводную воду, иногда фильтруя ее;
• смоченность и чистота батистовой ткани — напрямую влияет на погрешность измерений «мокрым» термометром, при этом учесть аналитически степень этого влияния невозможно. Многие пользователи пренебрегают этим фактором;
• наличие принудительной аспирации — очень важный параметр, оказывающий наиболее сильное влияние на погрешность измерения. Влияет на психрометрический коэффициент Aном. В случае применения психрометров Ассмана, этот фактор можно не учитывать, поскольку принудительная аспирация с требуемой скоростью обдува заложена конструктивно. Однако зачастую применяются психрометры Августа без какой-либо внешней аспирации, что приводит к большому увеличению погрешности измерения;
• величина атмосферного давления — определяет величину давления паровоздушной смеси Pном, а также незначительно влияет на значение повышающих функций fw(P,t’), fi(P,t’). В случае работы на уровне моря, давление можно принять равным 1013,25 гПа (согласно нормальным условия из ГОСТ 8.395-80) и пренебречь колебаниями атмосферного давления, однако в случае работы на высоте свыше 200-300 метров влиянием барической ступени уже нельзя пренебрегать, и в расчетах необходимо учитывать реальное значение атмосферного давления.

При соблюдении перечисленных выше условий, результирующая погрешность измерения относительной влажности, согласно государственным метрологическим методикам, для простых психрометров составит 5-7%, а для аспирационных психрометров 3-5%.

Однако в случае использования психрометров в промышленности, возникает ряд дополнительных трудностей.

Гигрометр: инструкция по применению

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

Психрометром ВИТ-1 измеряют уровень влажности воздуха при температуре от -5С до +25С. Применяется как для измерений внутри жилых помещений, так и производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра имеются два термометра со шкалой измерения, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. Рассматривая инструкцию, там упоминается, что внутри питателя всегда должна находиться дистиллированная вода по ГОСТу. Для начала следует определить значение температуры воздуха по термометру, расположенному слева, затем округлить его до целого числа в градусах Цельсия. Учитывая показания «мокрого» термометра, показывающего скорость испарения влаги, следует рассчитать разницу между полученными ранее и этими значениями. Далее, зная показатель, найти его по психрометрической таблице

Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С

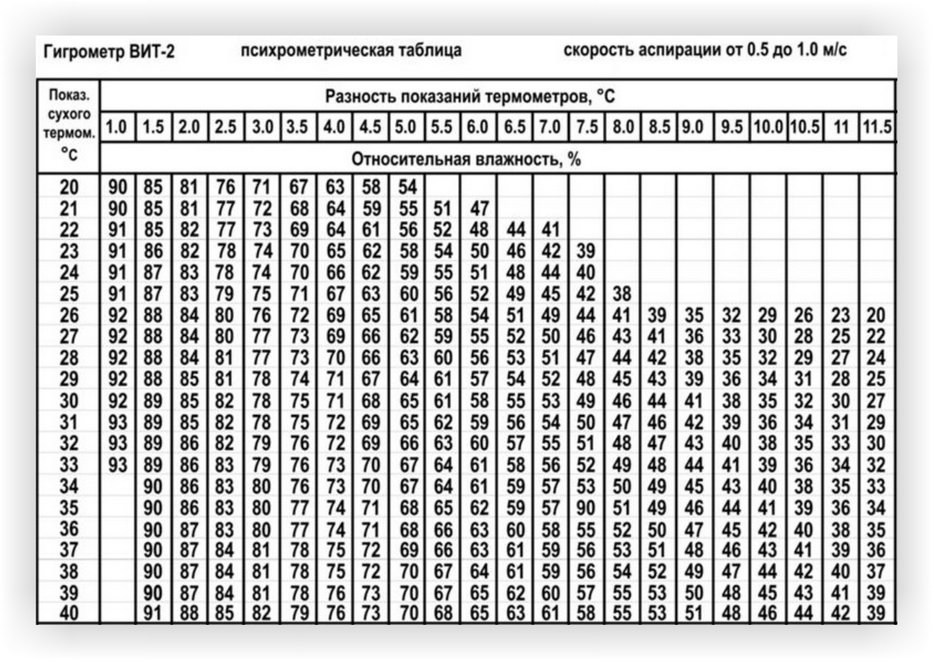

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

1. Инструкция по применению гигрометра психрометрического ВИТ-2 не отличается от первого. «Влажный» термометр психрометра ВИТ-2 вместо дистиллированной воды, как в первом случае, содержит толуол. Содержание этой термометрической жидкости определяет перечень мер, которые предпринимать нельзя:

Подвергать прибор резким сотрясениям и ударам
Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей.
Подвергать приборы нагреву свыше 45 С.
Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра.
Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.

Преимущества рассматриваемых гигрометров

Подобные приборы, основанные на простом принципе работы, с широким диапазоном измерений, высокой точностью и стабильностью показаний, широко используются в промышленности и в научных исследованиях. Типичный конденсационный гигрометр, в отличие от многих других датчиков влажности, может быть сделан очень стабильным, практически не поддающимся износу, что сводит к минимуму необходимость повторной калибровки. Гигрометр влажности по точке росы способен измерять ее в диапазоне температур от 100 °C до минимальной в -70 °C. При этом точность измерений составляет десятые доли градуса.

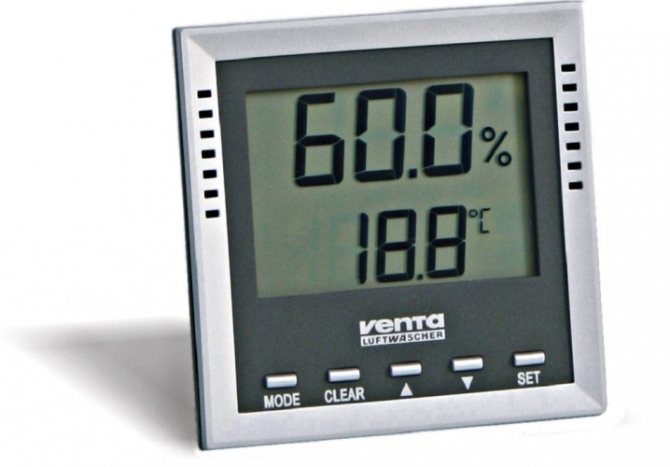

Многие гигрометры рассматриваемой конструкции оснащены микропроцессорным управлением и в сочетании с резистивным датчиком температуры способны рассчитать и вывести на внешний индикатор любые желаемые параметры влажности в дополнение или вместо точки росы. Кроме того, эти устройства позволяют передачу результатов с использованием беспроводных технологий. Естественно, что подобные приборы широко используются в составе различных промышленных систем автоматизированного сбора данных и управления соответствующими техпроцессами.

Сколько может стоить подобный гигрометр? Цена его, конечно, определяется в основном набором реализуемых функций, зависящих от наличия и сложности электронной системы управления прибором. Так, стационарный конденсационный гигрометр, внешне похожий на цифровой осциллограф, стоит не менее 4000 долларов. Особо “продвинутые” модели могут стоить и более 10 000 долларов. На рынке можно найти и вполне функциональный портативный гигрометр. Цена его составляет от 1 до 2 тыс. долларов.

Какими бывают?

Классификация электронных гигрометров производится по принципу действия приборов и их назначению. По первому критерию различают 4 типа устройств.

Пьезоэлектрические модели представлены устройствами, внутри которых установлена покрытая плёнкой пластинка из пьезоэлектрика (например, кварцевого кристалла). При повышении влажности плёнка становится тяжелее и замедляет колебания электромеханической системы, поддерживаемые автогенератором.

Оптоэлектронные гигрометры – это приборы, измеряющие точку росы на зеркале, которое вначале охлаждается до значений ниже точки росы, а затем нагревается до заданных значений.

Резистивные, или кондуктометрические гигрометры, измеряют электропроводность гигроскопичных солей и на основе полученных данных определяют влажность воздуха. Вместо солей могут быть использованы электропроводящие полимеры.

Ёмкостные приборы измеряют ёмкость металлоксидного конденсатора после поглощения им влаги из окружающего пространства.

Что такое влажность воздуха

Влажность воздуха

— это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Понижение влажности в помещении может произойти из-за чрезмерного использования обогревательных приборов или кондиционера. Приготовление еды без вытяжки или качественной вентиляции, сушка белья в в доме, повышенная влажность на улице приводят к высокому уровню влажности в квартире.

Сухой воздух в помещении способен вызвать усыхание мебели и отделочных материалов, увядание растений, сухость кожи и слизистых оболочек. Нередко сухой воздух приводит к аллергическим реакциям и развитию простудных заболеваний.

Слишком влажный воздух также может испортить мебель и отделочные материалы, поспособствовать развитию грибка на стенах и снижению иммунитета у человека. В квартире может появиться неприятный запах сырости.

Сборка самодельных приборов

Не все описанные устройства заслуживают внимания, поэтому отдельно стоит остановиться на тех, которые проще изготовить или дают более точные показания.

Вариант 1 – простейший гигрометр

Многие люди, которые пользуются очками, уже давно обратили внимание на то, что если с холода зайти в теплое помещение, стекла обычно запотевают. Вот только все зависит не только от температуры в комнате, но и от влажности. В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой

А вот в других помещениях они очень быстро и сами высыхают

В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой. А вот в других помещениях они очень быстро и сами высыхают.

По этому же принципу устроен и самодельный прибор из подручных средств, с помощью которого удастся определить влажность воздуха в помещении. Только показания окажутся не точными, а приблизительными.

Для этой цели потребуется следующее:

• обычный прозрачный стакан;
• немного чистой воды;
• холодильник.

Также нужно учитывать, что это окажется одноразовый прибор, и чтобы через время снова узнать показания влажности, этот эксперимент придется снова повторить.

Затем стакан с водой вынимаем из холодильника и устанавливаем в помещении, где необходимо проверить уровень влажности. Только ставить его надо подальше от обогревательных приборов, иначе это даст совсем неточные результаты.

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

Как правило, в результате такого простого и доступного эксперимента можно получить один из 3-х вариантов:

1. Когда в помещении воздух окажется пересушенным, и в нем недостаточный процент влажности, в течение 5-8 минут на стенках стакана будет наблюдаться конденсат, который начнет постепенно исчезать.
2. Если в комнате наблюдается избыток влаги, сосуд через 5-8 минут покроется уже не конденсатом, а каплями, которые будут стекать вниз по стенкам.
3. Но когда на стенках стакана не окажется ни конденсата, ни капель воды, это свидетельствует о том, что в помещении нормальный вариант влажности.

Какой процент влажности воздуха – это уже не удастся сказать с точностью. Можно констатировать только одно: он понижен, превышен или речь идет о приемлемом показании.

Вариант 2 – устройство из природных материалов

Не все знают, что практически все растения тем или иным способом реагируют на влажность воздуха. Чтобы самостоятельно изготовить измеритель из природных материалов, совсем необязательно уметь «читать» поведение растений, надо быть только внимательным.

Шишка обязательно реагирует на изменение влажности как на улице, так и в помещении. Надо просто понаблюдать за ее чешуйками.

Для проведения эксперимента понадобится еще небольшой кусок фанеры. В ее центре крепится шишка, что можно сделать как при помощи гвоздя, так и воспользовавшись скотчем.

Только здесь придется понаблюдать, с какой скоростью будут раскрываться чешуйки:

• если быстро, тогда влажности в воздухе недостаточно;
• когда кончики поднимаются вверх, ощущается избыток влаги;
• если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

В последнем случае микроклимат в помещении соответствует средним показаниям. Но и в этой ситуации, используя такой эксперимент, точные данные не удастся получить.

Вариант 3 – гигрометр из салфетки

Самый простой домашний гигрометр удастся изготовить из подручных средств. Он уже окажется более точным, потому что в этом случае используется самодельная шкала показаний. Только ее нужно правильно настраивать.

Для создания самоделки понадобятся:

• белая простая салфетка;
• кусок фанеры;
• несколько гвоздей;
• проволока длиной 3-4 см.

Также надо найти и клей, с помощью которого к фанере приклеивается бумажная салфетка, чтобы она не двигалась.

С обоих концов закрепленной салфетки в фанеру забивается 2 гвоздя. Потом к салфетке крепится 2 куска проволоки. Но один из них обязательно прикрепляется и к гвоздю. Он будет выполнять роль стрелки.

Для точности измерений вначале нужно использовать и настоящий механический гигрометр, чтобы на фанере нарисовать соответствующую шкалу. Этот самодельный прибор удастся использовать и в дальнейшем, он точно не будет одноразовым.

Инструкция по применению

Чтобы понять, как пользоваться термоприбором, необходимо изучить инструкцию по эксплуатации. Начинать стоит с распаковки инструмента и сопоставления с имеющимся паспортом. Дистиллированная вода отсутствует, ее набирают в резервуар сразу после того, как достали термооборудование. Основание легко снимается. Питатель потребуется опустить в емкость с жидкостью

Важно, чтобы запаянный конец был снизу. После питатель устанавливают на отведенное ему место, расстояние от термометра до отверстия питателя должно быть 2 сантиметра, но фитиль касаться его не должен. В рабочем положении фитиль должен быть хорошо смочен водой

Устанавливают инструмент на ровную поверхность

В рабочем положении фитиль должен быть хорошо смочен водой. Устанавливают инструмент на ровную поверхность.

Пользуясь данными представленной таблицы, важно поддержать требуемую скорость испарения влаги, то есть потоков, воздействующих на прибор. Измеряют скорость перед тем, как собираются узнать уровень относительной влажности. Для этого используется крыльчатый анемометр У5

Значения, которые будут получены, потребуется округлить до десятых. Важное значение имеет межповерочный интервал

Для этого используется крыльчатый анемометр У5. Значения, которые будут получены, потребуется округлить до десятых

Важное значение имеет межповерочный интервал

Во время работы с психрометром учитывают показания двух термометров

Важно, чтобы шкала относительно глаз смотрящего находилась прямолинейно. Нельзя дышать на прибор, от этого показания будут неточными. В первую очередь определяют десятые доли имеющегося градуса, затем целые

Полученный результат прибавляют к поправкам в паспорте. После считают разницу. Относительная влажность определяется по пересечению температуры, что демонстрирует сухой термометр, и полученной разницы. В остальном принцип использования схож с ВИТ-1. Когда нет в паспорте поправок, делают линейное интерполирование по приблизительным значениям

В первую очередь определяют десятые доли имеющегося градуса, затем целые. Полученный результат прибавляют к поправкам в паспорте. После считают разницу. Относительная влажность определяется по пересечению температуры, что демонстрирует сухой термометр, и полученной разницы. В остальном принцип использования схож с ВИТ-1. Когда нет в паспорте поправок, делают линейное интерполирование по приблизительным значениям.

При разрушении питателя потребуется его заменить. Все остатки необходимо полностью удалить. В паспорте четко прописаны действия в случае, если жидкости разольются из колб.

Чтобы психрометр работал стабильно, он должен быть постоянно наполнен дистиллированной водой. При снижении уровня воду доливают после того, как получили показания или за 30 минут до использования термоприбора. Допускается использование кипяченой воды, но только экспозиция должна составлять не менее 15 минут. Перед тем как наполнить питатель жидкостью, ее остужают до комнатной температуры. Чтобы показания были точными, фитиль потребуется содержать в чистоте во влажном состоянии. Если он загрязняется, то его меняют. Резервуар обязательно протирают ватой, смоченной в теплой воде.

Длина фитиля не менее 6 сантиметров. Свободный конец должен быть 7 мм. Затянуть фитиль можно с помощью нитки. Петля делается наверху и внизу резервуара. Точные показания будут только в том случае, когда фитиль плотно облегает колбу.

Если диаметр резервуара шире отреза, тогда фитиль сшивают. Высота шва после обрезки не должна быть более 1 сантиметра и 5 миллиметров. После выпуска с завода прибор необходимо проверять раз в 24 месяца.

В каких единицах измеряют относительную влажность

Примечание:

EkoNOW

Заказ обратного звонка

Заказ обратного звонка

• Главная /
• Как выбрать
• / Калькулятор расчета увлажнителя

Калькулятор с достаточной точностью может быть применён в большинстве случаев при следующих условиях

• Производственные цеха.
• Склады.
• Холодильные камеры длительного хранения.
• Архивы.
• Офисы.
• Образовательные и медицинские учреждения.
• Жилые помещения.

• Требуется поддержание постоянной влажности продолжительное время.
• Обслуживаемое помещение изолировано от соседних помещений.
• Окна, двери, ворота большую часть времени закрыты, или имеют незначительные размеры относительно размеров цеха.
• Вентиляция (если она есть) работает в постоянном и равномерном режиме.
• Другие источники влаги отсутствуют, или имеют незначительную производительность.

• СНиП 23-02-2003 «Тепловая защита зданий»
• СП 23-101-2004 «Проектирование тепловой защиты зданий»
• ГОСТ Р 54851—2011 «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче»
• СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»

Точка росыКонденсат

Конденсат на стеклеТочка росы зависит от:

• Температуры;
• Относительной влажности воздуха.

Варианты калибровки гигрометра

Калибровка механических гигрометров

Калибровка механического гигрометра производится крайне просто.

После проверки вашего гигрометра на исправность, условно, вы использовали метод с помощью соли, он должен показывать ровно 75%, однако он почему-то не показывает.

Для решения проблемы просто проверните стрелку так, чтобы она была закреплена на оси и показывала ровно 75%.

Все эти действия вы должны сделать максимум за минуту, так как показания прибора могут измениться в связи с нахождением в другой среде.

Поэтому перед тем, как приступить к действиям следует снять стекло, что закрывает шкалу и стрелку, так, как за минуту вы можете не успеть всё это сделать.

Калибровка электронного гигрометра

Электронный же гигрометр гораздо сложнее откалибровать.

Если вы покупали гигрометр в проверенном магазине, и он находится на гарантии, то просто отнесите его в специальный сервис, где вам его бесплатно откалибруют и починят.

Если у вас нет необходимых знаний, опыта и специальных инструментов, то лучше не лезьте в прибор, а отдайте его на ремонт мастеру, дабы окончательно не сломать.

Итак, если же вы всё-таки решились самостоятельно откалибровать гигрометр, то для начала вам следует его разобрать.

Электронные гигрометры не предусмотрены на ремонт или калибровку, поэтому как правило крышка корпуса держится на специальных защёлках.

Чтобы её снять вставьте в скобу нож, увеличьте щель, после чего вставьте в неё ненужную банковскую карту или любой другой подходящий предмет, далее проведите этим предметом по периметру крышки.

Таким образом будет снята крышка электронного гигрометра.

В некоторых гигрометрах корпус может держаться на шурупах, что скрыты передней декоративной панелью.

После того, как вы разобрали гигрометр, ни в коем случае не трогайте и не протирайте датчик влажности, ибо на него нанесено очень чувствительное и ненадёжное покрытие, что вы можете случайно убрать.

Платы и схемы большинства электронных гигрометров идентичны и представляют собой микросхему в виде капли, конденсаторы в количестве до 10 (они, как правило, песочного цвета), пяток резисторов (черного цвета на фотографии), кварцевый резонатор (похож на металлический цилиндр), датчик температуры и датчик влажности.

После того, как вы изучили плату электронного гигрометра, вам необходимо выявить в чём у вас произошла поломка и приступить к подходящему вам способу калибровки.

Первый способ калибровки гигрометра – заменить сам датчик влажности. Датчики влажности, что используются в электронных гигрометрах (HR202L), продаются на Алиэкспресс и в радиомагазинах, а заменить их даже начинающему радиолюбителю не составит труда.

Второй способ используют в случае, если ваш неисправный гигрометр всегда показывал низкую влажность (около 10%). Вам нужно нанести тонки слой гигроскопичной жидкости на поверхность датчика влажности

Третий способ обратный второму, если ваш гигрометр показывал всегда завышенную влажность, то необходимо соскрести небольшое количество влагочувствительного покрытия.

Также проблема неправильного измерения может быть из-за резисторов гигрометра. Для решения этой проблемы просто замените постоянные резисторы R1 (иногда встречаются R2), что расположены рядом с датчиком влажности, на подстроечные.

Существует ещё один вариант – запаять подстроечный резистор параллельно датчику влажности, после чего провести калибровку показаний, регулируя сопротивление нового резистора.

Рекомендую следующее видео, в котором автор самостоятельно проводит проверку и калибровку гигрометра в домашних условиях:
