Нужен ли обратный клапан на скважинный насос

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

По виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Конструкция пружинного клапана состоит их следующих элементов:

латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
шток, выполняющий функции центрирования и держателя;
пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

По типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

фланцевые;
межфланцевые;
муфтовые;
сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Фланцевые клапаны названы по элементам крепления – фланцам. Они отличаются большими размерами и весом, изготавливаются из стали или чугуна. Основная сфера использования – подача жидкостей или газов в промышленных масштабах

Межфланцевые устройства крепят без фланцев. Их часто применяют в пневматических и гидравлических системах, испытывающих гидроудары. Для смягчения воздействия монтируют вместе с демпферными амортизаторами

Резьбовые муфты – наиболее удобные клапаны для монтажа в бытовую сеть. Крепление обеспечивают два резьбовых перехода, диаметр которых измеряется в дюймах. Более надежными считаются изделия с металлическими затворами, нежели с пластиковыми

По материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

стальной;
чугунный;
бронзовый;
латунный;
пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

Советы и рекомендации специалистов

Чтобы не допустить ошибок при монтаже, рекомендуем прочитать советы специалиста:

Направление стрелки на корпусе клапана и направление потока жидкости в водопроводе должны совпадать.
Устройство надо монтировать в тех местах, где есть удобный доступ. Это необходимо, чтобы в дальнейшем можно было провести осмотр или ремонт обратного клапана.
Перед монтажом проверьте устройство на герметичность.
У клапанов из стали и латуни более длительный период эксплуатации. Так как они более устойчивы к коррозии и перепадам давления.
Устанавливать следует после прибора учета.

Чтобы обратный клапан для воды, установленный в системе водоснабжения мог правильно функционировать длительный срок. Необходимо производить монтаж по правилам, указанным в инструкции

Способы монтажа

Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

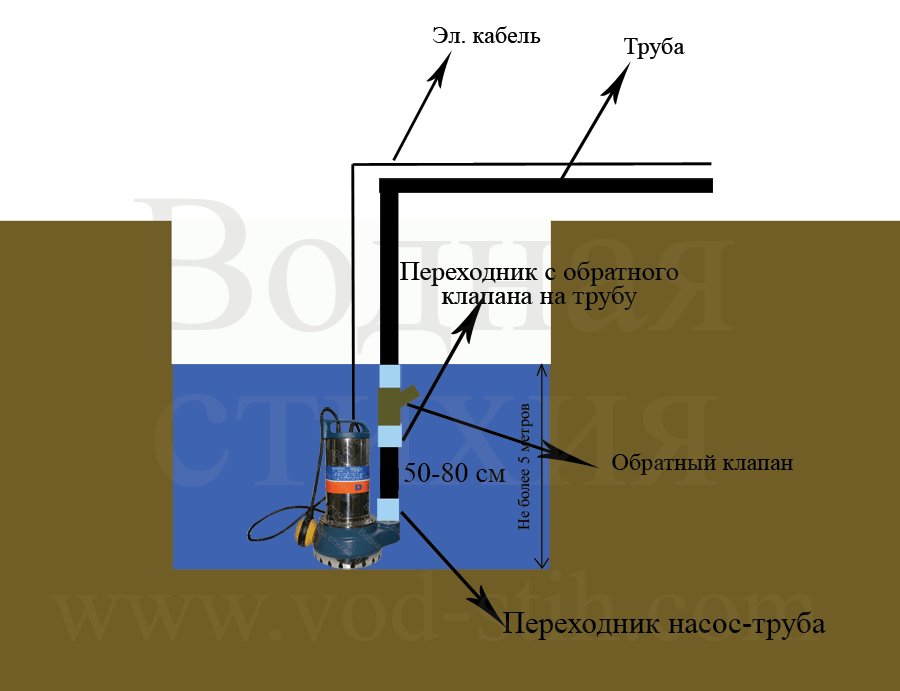

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

https://youtube.com/watch?v=vIT81Ujbsrk

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Советы специалистов

Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки

Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения

При обустройстве автономной системы водоснабжения приходится тщательно подбирать не только насос, но и разнообразную защитную трубопроводную арматуру. Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное давление в гидросистеме.

Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.

Обратные клапаны для насосных станций: типы конструкции

В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.

Принцип действия клапана

Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.

Устройство шарового изделия

Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.

Конструкция дискового элемента

Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.

Дисковые и двустворчатые приспособления

В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.

Схема установки для станции

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

корпус с рабочей камерой;
регулирующий орган;
исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

муфтовые – применяется резьба;
фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Важные детали при выборе обратного клапана

Как и в насосах, к обратным клапанам прилагают технический паспорт. В нём обязательно указывают условия эксплуатации детали. Речь идёт о температурах, в которых клапан может работать. Например, некоторые изделия не предназначены для работоспособности и использования в системах отопления

Также важно обратить внимание, в каком положении можно использовать клапан. Некоторые применяют только в горизонтальном, другие – вертикальном, но встречаются и универсальные модели

В конструкции обратного клапана отличаются соединительные резьбы. Они могут быть внутренними и наружными, что влияет на принцип установки. Монтировать клапан можно только по направлению воды, ориентируясь на стрелку.

Каждая компания выпускает обратные клапаны в ассортименте размеров. Самыми распространёнными считаются клапаны до 40 миллиметров. У производителей могут отличаться габариты устройства. Ключевым фактором является размер присоединительной резьбы.

Если вы задаётесь вопросом, нужен ли обратный клапан для погружного насоса, его использование в этом случае связано с системой безопасности. В бытовых условиях монтаж такого клапана предотвращает перемещение воды в обратном направлении. В случае аварийной остановки насоса, вода не пойдёт в обратную сторону.

Из какого материала должен быть изготовлен клапан

Выбирая клапаны, важно знать, из какого материала он был изготовлен и какие у каждого варианта имеются преимущества:

Чугунные. Крайне редко применяются в бытовых системах. В основном применяются на промышленных предприятиях. Такой, казалось бы, прочный сплав, как чугун, в воде очень подвержен образованию известковых отложений, из-за чего может поломаться и ограничить доступ воды.
Латунные. Идеальный вариант для домашних систем водоснабжения. Латунь не подвержена коррозии, не накапливает известковые отложения, а также не окисляется. Срок службы деталей из этого сплава достаточно долгий.
Из нержавеющей стали. Такие детали имеют самую высокую стоимость среди остальных. И это неудивительно – ведь нержавейка обладает невероятной прочностью и устойчивостью к коррозии. Если есть возможность, лучше всего покупать именно такие клапаны, ведь срок их службы измеряется годами.

Внимательно прочитайте на упаковке, какие еще материалы использованы при изготовлении детали. Например, под латунным корпусом может скрываться пластмассовая пружина. Если вы ограничены в средствах, оптимальным вариантом может стать клапан на насосной станции из латуни. Достаточно долгий срок службы и разумная цена – вот основные плюсы такой детали.

Обратный клапан – как защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.

Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.

Где можно установить обратный клапан?

Пример установки обратного канализационного клапана

Существует два варианта решения проблемы:

Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.

В продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб

Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Принцип действия клапанов, предотвращающих обратный ток жидкости

Установленный клапан на канализационной трубе

Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.

В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.

Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.

Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.

Правила установки

Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.

Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.

Обратный клапан на канализационной трубе

Вот несколько рекомендаций по установке клапана:

На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.

Вывод: нужен ли обратный клапан в системе водоснабжения

Чаще всего именно с помощью обратного клапана вы можете исключить самые распространённые аварийные ситуации. Монтаж комплектующей детали способствует увеличению срока эксплуатации насоса. И даже если система уже оснащена обратным клапаном, всегда есть риски его невысокого качества.

В этих случаях специалисты советуют не рисковать и перестраховаться монтажом дополнительного клапана. При выборе комплектующих нужно ориентироваться на тип насоса и его материал. Чугунные обратные клапаны имеют большой вес, поэтому для домашних сетей они используются реже. Пластиковые клапаны не могут гарантировать долговечность, поэтому их использование исключают в серьезных системах водоснабжения. Также стоит учитывать, что пластик не способен выдерживать высокие температуры.

Подобрать и установить обратный клапан вы можете и самостоятельно, если вы уверены в правильности своих действий. Надеемся, что данный обзор поможет вам в решении бытовой задачи.
