Способ #2: соединение накатными канавками (Roll Groove)

Трубопроводы, создаваемые соединением с торцевыми выточками (накатными канавками), длительное время практиковались на устройстве спринклерных (оросительных) пожарных систем. Начиная с 1925 года, этот вполне надёжный метод соединения труб используется на стальных и железных магистралях отопления, вентиляции, кондиционирования воздуха и других систем.

Между тем, аналогичный способ механического соединения накатной канавкой также доступен для медных труб диаметром от 50 до 200 мм. Комплект для создания механического соединения накатной канавкой содержит:

• муфты,
• прокладки,
• разнообразные фитинги.

Система механического соединения накатными канавками предлагает практическую альтернативу пайке медных труб большего диаметра. Соответственно, способ накатной канавки не требует дополнительного нагрева (применения открытого пламени), как в случае пайки твёрдыми или мягкими припоями.

МЕХАНИЧЕСКИЙ

Накатная канавка на концевой части медной трубы – один из главных элементов способа соединения «накатными канавками». Измерением после наката определяется подходящий фитинг

Соединение способом накатных канавок основано на свойствах пластичности меди и повышенной прочности этого металла при холодной обработке. Конструкция предполагает уплотнение зажимной системы, для чего используется прокладка синтетического эластометра (EPDM — Ethylene Propylene Diene Methylene) и специально разработанный зажим. Ряд производителей по всему миру предлагают инструменты под создание соединений накатными канавками — прокладки, зажимы, фитинги.

ОБЖИМНОЙ

Разнообразные по размерам фитинги и рабочие зажимы с прокладками используются в конструкциях соединений, выполняемых методом «накатных канавок»

Подготовка и выполнение соединения накатной канавкой

Как и для других процессов соединения меди без пайки, правильная подготовка концевой части трубы имеет первичную значимость для создания прочного, герметичного шва. Правильный выбор инструмента соединения накатными канавками под каждый тип медной трубы также очевиден. Необходимо соблюдать рекомендации производителя для обеспечения безопасной, безаварийной подготовки таких видов соединений.

Таблица допустимых давлений и температур для этого типа соединений

Тип соединения	Диапазон давлений, кПа	Диапазон температур, ºC
Накатная канавка, D = 50,8 – 203,2 мм, тип K, L	0 — 2065	минус 35 / плюс 120 для K минус 30 / плюс 80 для L
Накатная канавка, D = 50,8 – 101,2 мм, D = 50,8 – 203,2 мм тип M	0 — 1725	минус 35 / плюс 120
0 — 1375	минус 30 / плюс 80

Пошаговый процесс сборки узла накатными канавками:

1. Отрезать по размеру концевые части медных труб точно перпендикулярно оси.
2. Удалить заусенцы после реза и снять фаску.
3. Накатить канавки нужных размеров, как того требует производитель фитингов.
4. Осмотреть фитинги, прокладки, зажимы, на отсутствие повреждений.
5. Смазать прокладки в соответствии с рекомендациями производителя.

Перед окончательной сборкой осмотреть зажимные поверхности на чистоту, на отсутствие строительного мусора. Собрать соединение в соответствии с рекомендациями производителя.

ДЛЯ МЕДНЫХ

Практически собранный фрагмент узла методом «накатной канавки». Эластичные прокладки зажимного кронштейна перед окончательной посадкой медных труб обрабатываются небольшим количеством смазки

Затягивать окончательно зажимные гайки следует, прилагая требуемый крутящий момент в соответствии с рекомендациями производителя. После затяжки винтов следует ещё раз осмотреть область зажима, чтобы убедиться в правильной сборке узла.

Тестирование законченной системы с накатными канавками

Испытание законченной системы трубопроводов допускается выполнять методом подачи в систему давления воздуха или воды. Также не исключается гидропневматический метод, когда применяется относительно высокое испытательное давление.

Однако следует учитывать – величина испытательного давления не должна превышать максимально допустимого рабочего давления, указанного производителем системы накатных канавок.

Способы соединения труб из меди

Монтаж медных коммуникаций можно осуществлять при помощи пайки или с использованием специальных обжимных фитингов. Привычные сварочные работы не используют, поскольку материал мягкий, легко деформируется. Собрать всю коммуникацию на обжимных фитингах можно, но долговечность её будет под большим вопросом.

Пайку медных труб проводят двумя способами:

• при низкой температуре – 250-300 градусов;
• при высокой температуре – более 450 градусов.

Разная температура пайки предполагает использование разного припоя. Высокотемпературная пайка справляется с расплавлением твёрдых припоев, содержащих медь или серебро. Обязательна эта технология к использованию при починке или монтаже холодильного оборудования, в промышленных трубопроводах. К монтажу бытовых коммуникаций жёстких требований по использованию методов соединения меди нет.

Низкотемпературная пайка позволяет использовать только мягкие сплавы в качестве припоя. Это не влияет на качество и долговечность соединения, если коммуникации эксплуатируют при температуре теплоносителя не выше 130 градусов и без давления.

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора. Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах. Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку. В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов

В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм. Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки. Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов. Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

• обычный маркер;
• рулетку;
• строительный уровень;
• небольшую кисточку с жесткой щетиной;
• молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку

Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Что необходимо для пайки труб из меди

Основным достоинством процесса пайки медных изделий своими руками является отсутствием необходимости приобретения дорогостоящего оборудования. Для правильного осуществления пайки понадобятся инструменты, которые возможно найти в любом гараже или кладовке:

1. Горелка, как правило, используется газобаллонного типа. Для пайки небольших медных труб может использоваться ручная горелка на бензине, однако такое оборудование не безопасно при использовании.
2. Труборез возможно приобрести на рынке комплектом или отдельно необходимого диаметра. Специальное приспособление позволяет разрезать мягкую медь не повредив грани, без деформации окружности. Конструкция некоторых моделей труборезов позволяет применять их при труднодоступных местах.
3. Труборасширитель необходим ля получения необходимого диаметра, действие выполняется для качественного соединения при пайке. При одинаковом сечении возможно немного увеличить размер одной из стороны перед пайкой, что позволит наложить их друг на друга.
4. Для снятия заусенцев, образованных после резки и фасок понадобится специальный инструмент. Перед пайкой медных труб необходимо воспользоваться фаскоснимателем, это позволит получить надежное, качественное изделие. На рынке предлагаются несколько вариантов снимателей, удобным в использовании считается круглое устройство, позволяющее обрабатывать мягкие металлы диаметром не более 4 см.
5. Перед любым процессом спаивания детали подвергаются подготовке. Необходимо удалить с поверхности загрязнения и окислы, очистка которых производится специальными щетками или ершиками различного диаметра. Работа паяльником для медных труб различается на высоко и низкотемпературное воздействие.
6. Для защиты от формирования воздушных масс при пайке медных труб, используются флюсы и пасты. Состав служит для предотвращения образования коррозии и окислов, а также способствует повышению прочности шва.

Кроме вышеперечисленных инструментов, понадобятся материалы для точной разметки. Основными из них считаются маркер, уровень строительного типа, рулетка, кисточка, молоток для нанесения рисок. Способ пайки существует несколько, основные из них имеют отличия применением состава припоя. Мягкий припой используется в бытовых системах, подразумевает использование оловянной проволоки.

Где можно использовать медные трубы?

В системе водоснабжения однозначно нельзя из-за ионов меди, которые могут попасть в питьевую воду. Даже если внутренняя поверхность трубы состоит из олова, это не гарантирует безопасность при попадении, например, песка в систему водоснабжения и повреждении защитного слоя.

Медные трубы для отопления прокладывают открыто или скрыто. При скрытой прокладке (в частности, под полом) медь может пересекаться с системой электроснабжения и могут образоваться вихревые токи (токи Фуко), которые в месте стечения трубы будут со временем образовывать коррозию.

Отопление теплыми полами из медных труб

Медные трубы для отопления можно применять в котельной, и в системах отопления при монтаже радиаторной сети открытым способом (по стенам внутри вашего дома). Для этих целей предпочтительнее будет жесткая труба, т.к. она ровная и внешний облик системы гораздо привлекательнее. Использовать мягкую трубу также возможно, но внешний вид системы будет гораздо хуже. Пайка подойдет и мягкая, и жесткая, но после жесткой труба выглядит безобразно.

Мягкая труба идеально подойдет , если имеется дизельный котел (жидкотопливный) и топливная емкость расположена на улице. Для подачи от емкость к котлу как раз подойдет мягкая медная труба без спаек под землей в защитном трубопроводе.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Соединение при помощи пайки

Для соединения медных изделий при помощи пайки на зачищенную поверхность следует нанести флюс и сразу же соединить детали. Узел соединения равномерно прогреть газовой горелкой (паяльной лампой, паяльником) до того момента, когда флюс начинает менять цвет, а припой плавится. Огонь горелки отводится, припой заполняет зазор между элементами.

Чтобы количество припоя было оптимальным, специалисты предлагают простой ориентир – длина прутка припоя должна быть равна диаметру трубы. Можно пруток необходимой длины отрезать уже перед пайкой. Если одним из элементов является фитинг, обработанный припоем уже на заводе, то добавлять его не нужно.

После заполнения зазора припоем необходимо отвести время для остывания, не подвергая узел механическим воздействиям. Когда припой полностью застыл, нужно удалить все остатки припоя и флюса влажной тряпкой. После того, как смонтирована вся система, ее следует промыть горячей водой. Флюс способствует коррозии, поэтому его присутствие на внутренней поверхности нежелательно.

https://youtube.com/watch?v=REfc8pWdEqw

Пайка медных труб

Виды фитингов для соединения медных труб

Соединение без пайки производится при помощи фитингов, которые делятся на две большие группы – прямые (соединение одинаковых по диаметру элементов) и переходные (соединение разных по диаметру элементов). Диаметры могут быть от 8-и до 100 миллиметров.

Исходя из конфигурации, фитинг (соединитель) для медных труб называется:

• муфтой – должна быть изготовлена из того же материала, что и трубы, может применяться как для элементов с одинаковым диаметром, так и для элементов с разными диаметрами, применяется в случае, когда нет необходимости менять направление;
• угольником – предназначен для изменения направления системы на 30, 45 или 90 градусов;
• тройником – применяется для соединения трех концов, расположенным по отношению друг к другу под углом 45 или 90 градусов;
• крестовиной – стыкует вместе четыре трубы, расположенных перпендикулярно друг к другу на одной плоскости;
• переходником («американка», футорка, сгон, ниппель) – для объединения труб из разного материала с применением различных способов;
• заглушкой – колпак, пробка для герметизации конца трубки;
• штуцером – для соединения трубы и гибкого шланга.

Исходя из способа, соединение медных труб фитингами может быть:

• при помощи фитинга для пайки, под резьбой которого находится олово. В него вставляется труба, обработанная флюсом, узел прогревается, пока припой становится жидким и заполняет зазор;
• при помощи резьбового (оснащенного резьбой);
• обжимного (компрессионного), позволяющего соединить элементы разного диаметра. Фиксация трубы с фитингом происходит при помощи О — образного уплотнителя и разъемного или неразъемного кольца. Для монтажа подходят обычные инструменты;
• пресс — фитинга, состоящего из корпуса и втулки и монтирующегося при помощи пресс – клещей;
• самофиксирующегося фитинга, который устроен на основе внутренних колец, один из которых оснащен зубцами. Когда на него давят специальным ключом, зубцы входят в другое кольцо, образуя надежное соединение. Так же легко, как надевается, он и снимается.

Особенности изделий из меди: что нужно учитывать

При монтаже трубопровода из меди важно знать не только то, как соединять медные трубы,
но выполнить несколько дополнительных условий:

• чтобы продлить срок эксплуатации системы, следует применять только медь и ее сплавы;
• если необходимо применение изделий из других материалов, то следует учитывать, что нельзя соединять медь с оцинкованной сталью, так как это приводит к возникновению коррозии в элементах из стали;
• если никак нельзя избежать использования изделий из стали, то они должны быть вмонтированы перед медными элементами;
• безопасно соединение меди и кислотоупорной стали.

Элементы крепления

Для окончательной установки любого трубопровода необходимы крепления для медных труб

хомуты и кронштейны.

Для бытовых трубопроводов используются:

• металлические С- образные (крепление одним болтом) и О- образные (крепление двумя болтами) хомуты, изготовленные из стали и оснащенные резиновым покрытием, нейтрализующим механические и акустические вибрации;
• пластиковые хомуты (подвижные и стационарные) – для внутренних систем, оснащены дюбелем и шурупом;
• кронштейны – для подвешивания или расположения элементов системы.

Совершенно очевидно, что для каждой системы необходимо подбирать свои методы монтажа и крепления. Только при выборе качественных материалов и правильном монтаже трубопровод будет надежным и долговечным.

Производство медных труб

Способы паяния деталей из меди

При помощи сварки надежно скрепляются две медные детали, сохраняя шов герметичным и долговечным. Существует несколько способов, самыми распространенными из которых представляются высокотемпературная и низкотемпературная.

Особенности высокотемпературных соединений

Высокотемпературное соединение

Высокотемпературная пайка медных трубок с помощью газовой горелки включает в себя работу при температуре от 450 градусов. Для скрепления используется припой из тугоплавких металлов. Часто используют серебро или ту же медь. Высокотемпературные соединения называют твердыми.

После сварки между деталями остается очень надежный шов, который с легкостью выдержит высокие температуры, а также практически не подвергается механическим повреждениям.

Процесс основан на повышении температуры металла до его размягчения. В таком состоянии детали очень легко совместить. Стоит отметить, что при таком способе противопоказано искусственное охлаждение металла. Если этим правилом пренебречь, неизбежна потеря прочности.

Способ подходит для деталей с диаметром от 12 до 159 мм. Используется не только для водных, но и для газовых труб. Чаще всего, такое соединение будет полезно для случаев перемещения жидкости с температурой, превышающей 120 градусов. Это позволяет использовать тип для создания отопительных систем.

Низкотемпературная пайка в деталях

Низкотемпературное соединение

Второй вид соединений часто называют мягкой пайкой. Тут используются относительно невысокие температуры до 450 градусов. Припоем являются мягкие металлы, типа свинца или олова.

Шов, полученный в процессе низкотемпературной пайки, менее прочный. Но это компенсируется тем, что на металл в процессе соединения не оказывается сильное температурное воздействие. Таким образом, прочностные характеристики детали остаются на первоначальном уровне.

Такая пайка считается более безопасной для работника, так как шанс получить увечья меньше. Применяется в водопроводных сетях, а также в отопительных. Однако во втором случае температура проходящей жидкости не должна быть выше 130 градусов.

Как монтируют фитинги под обжим на медную трубу

Видео

По евростандартам, соединители под обжим делят на два вида и обозначают маркировку буквой А или В.

Вид А. Применяют исключительно для укладки наземных трубопроводных сетей, созданных из полу твердых видов меди, или из нержавейки.

Вид В. Его используют для наземной и подземной коммуникационной системы, созданные из мягких и полутвердых видов меди с толстостенными трубами.

Как монтируют фитинги под обжим вида А:

Видео

• Подбирается элемент необходимого размера. Это выполнить просто, потому, что все соединительные конструкции производятся по одному евростандарту;
• Отрезается заготовка трубы необходимого размера и на ней удаляются заусеницы. Срезы проверяют калибром. С заготовки удаляется загрязнение, зачищаются плохо обработанные края и повреждения. На заготовку одевают кольцо обжима.

После такой работы, труба может быть немножечко деформирована. Это будет подтверждать то, что соединение проделано герметично.

Как монтируют обжимные фитинги вида В

Видео

Этот вид соединительных элементов под обжим монтируют почти по такой же схеме, как и в первом случае. Место среза тщательно чистят от грязи. Резьба тоже должна быть без грязи. Допускается только незначительная смазка резьбы машинным маслом.

Так легче будет завернуть трубу. Нужно контролировать то, чтобы конус уплотнения прижимался к внутренней стороне заготовки, а край самой заготовки обязательно нужно развальцевать.

Необходимо правильно выбрать ключ. Он не должен расшатываться, такое приведет к повреждению гайки. Например, для диаметра 54 мм, понадобиться ключ на 750 мм.

Особенности соединения данных фитингов с трубами

Видео

Стоимость магистрали из медных труб высокая, поэтому при покупке материалов советуют соблюдать такие правила:

• Нужно отдать предпочтение однородным материалам, так вся конструкция прослужит дольше;
• Не стоит комбинировать медь и нелегированную сталь. Электрохимические процессы между ними на соединение действуют губительно. При этом элементы из стали покрываются ржавчиной;
• Если без использования разнородных материалов обойтись нельзя, то изделия из стали монтируют перед медными по направлению движения жидкости;
• Медные трубы отлично сочетаются с элементами сети их ПВХ. В этой ситуации нет негативных последствий.

Необходимые материалы и приспособления: олово и другие

Инструменты для работы с медными трубами требуются следующие:

1. труборез, ножовка по металлу или болгарка с тонким диском;
2. фаскосниматель;
3. труборасширитель (экспандер);
4. паяльный флюс;
5. припой;
6. паяльник для меди,например,пропановая горелка для пайки медных труб;
7. перчатки прорезиненные;
8. бумажные салфетки.

Для отрезания трубы пользуются труборезами различных размеров. У образцов покрупнее большой радиус разворота, ими неудобно пользоваться в труднодоступных местах, поэтому если есть необходимость отрезать участок на готовом смонтированном водопроводе, используют маленький труборез. Отрезать трубу можно ножовкой по металлу или болгаркой с тонким диском, но более качественный срез получится только при помощи трубореза.

После того как труба отрезана, зачищают заусеницы. Это нужно для того, чтобы не было завихрения потока жидкости в системе. Когда нет препятствий, водопровод не испытывает нагрузок и работает как часы.

Перед тем как сварить медь, концы трубы полируют мелкозернистой шкуркой, которую можно приобрести в хозяйственных магазинах. Зачищают обе поверхности, готовящиеся к пайке.Иногда для этих целей используют маленькие щеточки-ершики диаметр которых Ø 22 мм, они подходят почти ко всем трубам. Для зачистки ножка ершика вставляется в шуруповерт или дрель, при помощи которых процесс осуществляется быстрее и качественнее.

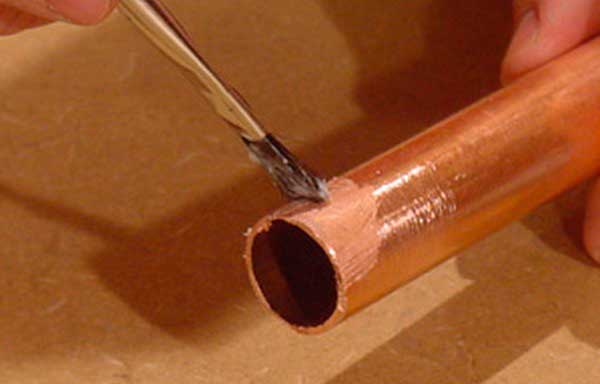

На зачищенную отглаженную наружную поверхность наносят флюс – состав, препятствующий процессу окисления меди.

Флюс можно использовать различных производителей, например, Sanha

Перчатки для защиты рук используют прорезиненные, так как при отрезании меди и заусениц образуется много мелких металлических элементов, впивающихся в кожу как занозы.Кроме того, при зачищении дрелью поверхности, вращающаяся щетка зажевывает тряпочные перчатки.

Чтобы правильно паять медь,нужно учитывать, что с момента зачистки и нанесения флюса до пайки должно пройти не более получаса, иначе зачистку нужно повторить заново. Если флюс наносится кисточкой, на поверхности не должно оставаться щетины или волосков от нее – в противном случае соединение не будет герметичным,и после подачи воды трубопровод потечет.

После вставки трубы в раструб, остатки флюса полностью не убирают салфеткой, он остается на соединении в виде кромки 1–2 мм, а припайке припой затягивается внутрь – срабатывает капиллярный эффект. Сначала горелкой нагревается стык, при этом влага, находящаяся между стенками, выпаривается. Затем горелка подносится второй раз, постепенно медь нагревается, а флюс приобретает оловянный вид. В этот момент на лицевую сторону кладется припой, происходит пайка, при этом расплавленный сплав стекает вниз, на изнаночную сторону, застывая в процессе движения. Образующиеся снизу лишние свесы металла отделяются сами. Паять медь можно разными способами.

Процесс пайки

Он заключается в выполнении последовательных операций:

1. труба нарезается на отрезки необходимых размеров, которые для удобства маркируются – подача или обратка;
2. с края снимается фаска;
3. зачищаются края на 2 см: внешние на трубе, а также внутренние в раструбе;
4. полосой по зачищенным поверхностям (внешней и внутренней) наносится флюс;
5. соединение собирается: труба вставляется в раструб;
6. излишки флюса снимаются бумажной салфеткой, но не полностью – оставляется кромка 1–2 мм;
7. зажигается горелка, пламя подносится к месту соединения;
8. поверхность нагревается 10–15 секунд до определенной температуры – флюс должен приобрести оловянный цвет;
9. припой кладется сверху соединения, при нагревании он будет втянут в стык, растечется по шву, заполняя его.

Если стык соединения не был очищен от щетины или пыли,ив результате протекает паянный шов медной трубы водопровода, то восстановить герметичность можно одним из двух методов:

С использованием паяльника

• поверхность зачищается, обрабатывается ортофосфорной кислотой, нагревается паяльником, наносится олово;
• с применением горелки: на зачищенную поверхность наносится флюс, нагревается, кладется припой, расплавляется.

Как правильно паять медь газовой горелкой

Запаять медную трубку можно следующим образом:

1. Зачистить место пайки мелким надфилем, шкуркой или металлической щеткой.
2. Размельчить канифоль и посыпать место пайки.
3. Нагреть трубку над газовым пламенем до тех пор, пока канифоль расплавится.
4. Положить припой ПОС-30 или 40 и расплавить его паяльником, распределяя по поверхности.

В быту с обработкой меди сталкиваются не только тогда, когда надо паять медные трубы отопления или водопровода, но и в авторемонте, если на автомобильном радиаторе появилась трещина или течь. В этом случае делается пайка медного радиатора своими руками. Вместо газовой горелки автолюбители используют мощный электропаяльник для медных труб на 250 Вт. Для зачистки меди применяют шлиф шкурку или металлическую щетку, а для пайки олово,в качестве паяльной кислоты применяют канифоль или ортофосфорную.

Пайка паяльником в домашних условиях

Паять медь паяльником проще, чем с использованием горелки. Процедура выглядит следующим образом:

1. Поверхность радиатора зачищается мелкозернистой шкуркой или щеткой.
2. На края поврежденного участка равномерно наносится несколько капель кислоты.
3. Трещина нагревается электропаяльником, подносится припой. Расплавившись, олово заливает пробоину.

Самостоятельная пайка медных труб отопления или водоснабжения, устранение трещин на радиаторах – несложный по технологии процесс, осуществимый в домашних условиях при наличии небольшого набора инструментов.

https://youtube.com/watch?v=N9QwpYEQpUw

ПОСМОТРЕТЬ ВИДЕО

Паять медь домашних условиях — это под силу каждому мужчине.
