Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Используем подогрев приточного воздуха

В холодное время года часто возникает надобность подогрева приточного воздуха. Самым распространенным прибором для этого служит калорифер. Подогретый приточный воздух значительно снижает затраты на отопление помещения, но это только в том случае, если офисное помещение имеет общую площадь не более 150 м.кв. В противном случае потребуется калорифер огромной мощности, и его применение не будет оправдано с экономической точки зрения.

Есть варианты, когда калорифер не электрический, а, например, водяной. Но если, по каким либо причинам, для прогрева поступающего воздушного потока можно использовать только электрический агрегат, то тогда можно соорудить вентиляцию с рекуперацией. Использование такой системы значительно сократит расходы на отопление офиса.

Организация вентиляции с помощью водяного обогревателя

Водяной калорифер, который использует тепло отопительной системы и установленный в вентиляционную систему, достаточно экономичен, но его установка станетобоснованной в случае подогрева воздушных масс для больших площадей. Но такая система имеет и свои недостатки, основным из которых является сложность монтажа и обслуживания. Для ее обслуживания недостаточно просто за ней присматривать, в штате компании именно для этого должен состоять специальный человек.

Использование рекуператора в вентиляционной системе

Рекуператор прекрасно себя показал в приточно-вытяжном виде вентиляции. Несмотря на то что такая система считается самой дорогой, благодаря этому утилизатору тепла появляется возможность значительно сэкономить средства на обогрев офиса. Приточные воздушные потоки обогреваются за счет выводимых воздушных масс из помещений. Хороший рекуператор позволяет передать до 80% выводимого тепла приточному воздуху.

Несколько распространенных вариантов вентиляции офисных центров

Офис очень часто рассматривается как группа комнат разного размера расположенных в доме. Но в последнее время появилось множество офисных центров, которые представляют собой современные многоэтажные дома со всеми удобствами. Каким же образом реализуется вентиляция в таких постройках? Существует несколько наиболее популярных решений.

• Механическая приточно-вытяжная вентиляционная система, оборудование которой может располагаться как на крыше, так и в подвале здания. При возведении постройки прокладываются вертикальные шахты, по которым воздушный поток подается на каждый этаж и выводится наружу. Из недостатков если вентиляционное оборудование будет расположено на крыше строения, то может потребоваться усиление кровли. Если оборудование конструктивно будет размещено в подвале, то подвальный этаж больше не для чего использовать нельзя. Также рекомендуем прочитать как организовать вентиляцию в подвальном помещении.
• Компактные приточно-вытяжные установки прекрасно вписываются в общий интерьер офисного центра. Они устанавливаются на каждом этаже и эффективно создают циркуляцию воздуха. Использование таких систем имеет практически одни достоинства: установки маленькие и компактные, благодаря такой вентиляции появляется возможность поэтапного введения в эксплуатацию офисных помещений.
• Мульти сплит-система кондиционирования с осуществлением притока воздушных масс может использоваться как часть естественной или вытяжной вентиляционной системы. Вытяжка воздуха будет осуществляться благодаря общей шахте, а приток будет реализовывать сплит-система. Но этот способ имеет право на существование только в том случае, если офисы небольшого размера.

Вентиляция склада, нормы и требования СНиП

Согласно нормам СНиП, для обеспечения условий, при которых может быть обеспечена достаточная вентиляция склада, кратность воздухообмена должна быть равна единице, т.е. объем воздуха должен меняться один раз в течение часа. При этом, если на складе имеются испаряющиеся или легковоспламенимые жидкости, предметы или материалы с резким запахом, а также при использовании автопогрузчиков на двигателях внутреннего сгорания, кратность соответственным образом увеличивается.

Для вентиляции складов обычно используется приточная вентиляция с удалением избытков воздуха через неплотности ограждений — входные или оконные проемы, технологические отверстия и т.д. Часто встречается обратная картина — применяется вытяжная вентиляция с поступлением свежего воздуха через неплотности. Выбор того или иного варианта обусловлен спецификой хранимого товара, физическими или химическими свойствами. Кроме того, выбор типа вентиляции во многом зависит от наличия погрузочных или вспомогательных механизмов, работающих на дизельном топливе или бензине.

Приточные и вытяжные системы

Отличие приточных систем от вытяжных заключается в принципе удаления загрязнённого воздуха из помещения. Если первые вытягивают его наружу, после чего уже поступает чистый воздух снаружи (предварительно проходя через фильтры), то вторые, напротив, затягивают воздушные массы из внешней среды, которые одновременно вытесняют загрязнённый воздух, скопившийся в помещении.

Для увеличения производительности система может дополнительно нагревать и увлажнять воздушные массы – это может быть дополнительно обусловлено условиями хранения товара. Наиболее предпочтительно использовать комбинированные (приточно-вытяжные) системы, в которых оба типа вытяжки работают последовательно, либо в одинаковых режимах.

Нормативные документы и расчет воздухооборота

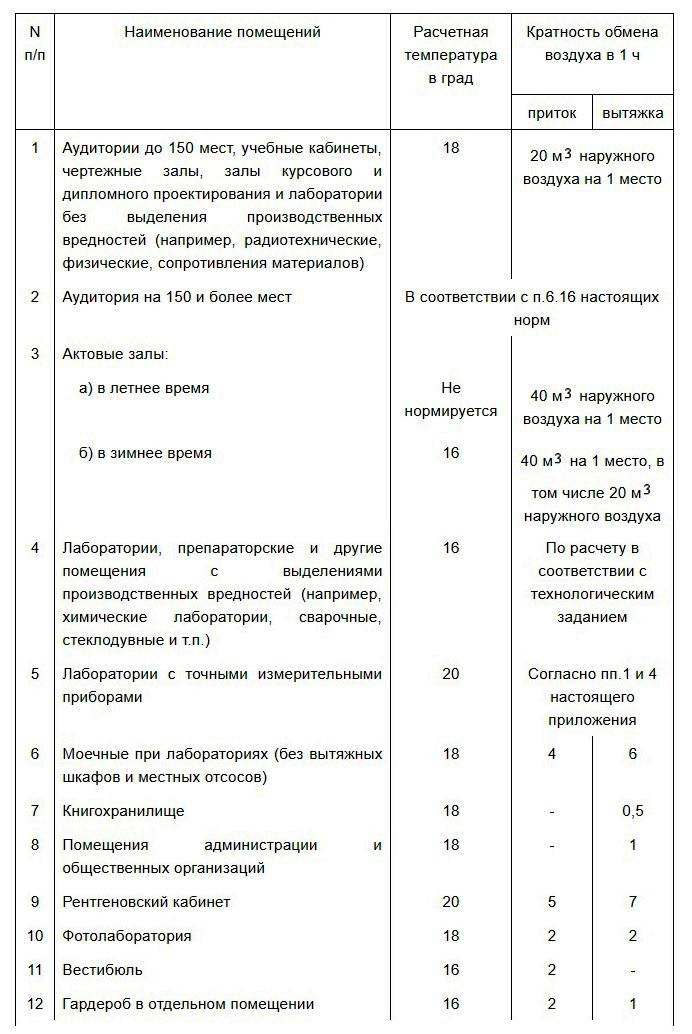

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

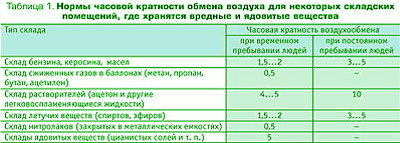

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Насколько важен оптимальный микроклимат на складе?

Любая продукция — от фруктов и до химических реактивов — требует определенных условий для длительного хранения.

Если нужные условия не будут поддерживаться — это может привести к плачевным последствиям:

• может портиться внешний вид хранящихся товаров (к примеру, если это неокрашенный металл — при повышенной влажности он может ржаветь);
• могут ухудшаться характеристики хранящихся товаров (к примеру, если это пиломатериалы, то при повышенной влажности они могут отсыреть);
• некоторая продукция может портиться вплоть до того, что ее можно будет только выбросить (к примеру, хранящиеся овощи при неподходящей влажности и температуре могут быстро сгнить).

Какую задачу выполняет система вентиляции склада?

Вентиляционная система в таких зданиях выполняет такие задачи:

Поддерживает оптимальный уровень влажности и температуры. Обеспечивает свежим воздухом персонал складского комплекса. Удаляет вредоносные вещества, которые выделяют (или могут выделять) хранящиеся товары (к примеру — если это склад ГСМ или лакокраски). Устраняет посторонние запахи

Это важно и для комфорта и безопасности персонала, и для сохранности продукции: часть товаров может «напитаться» запахами от других изделий

Категории складов по требовательности к микроклимату

В зависимости от хранящейся продукции — товары имеют разные требования к микроклимату и к степени защиты.

Пример вентсистемы складского помещения

В этом плане в се виды складов можно разделить на 4 категории:

1. Четвертая категория, защита только от осадков (навесы). Никакой защиты от высокой/низкой влажности и высокой/низкой температуры — нет (или есть, но минимальная). Подходят для навалочных/крупногабаритных грузов. Естественно, что для навеса никакой вентиляции быть не может — стен нет, все открыто.
2. Третья категория, защита от осадков и высокой температуры. Полузакрытый склад — навес с легкими стенами, которые защищают от прямых солнечных лучей.
3. Вторая категория — закрытый склад, защищающий товар от осадков, высоких и низких температур. Обогреваемое помещение, в котором влажность не контролируется (или контролируется неточно, с большой погрешностью) . Вентиляция в таких комплексах уже может обустраиваться.
4. Полная защита — закрытый склад, в котором контролируются все важные показатели: температура, влажность, кратность воздухообмена. Обустройство вентиляции обязательно.

Вентиляция склада алкоголя

Проектирование системы вентиляции и ее монтаж в обязательном порядке должен учитывать специфику помещения, в котором осуществляется. Вентиляция склада алкогольной продукции предусматривает как особенности оснащения вентиляцией всех складов (с учетом наличия стеллажей и технических средств перемещения товара), так и сугубо персональные нюансы – относительно стабильного температурного режима и экстренной вытяжки в случае нарушения целостности тары, в которой хранится алкоголь.

Санитарно-эпидемиологическая служба и другие надзирательные органы предъявляют ряд требований, которым непременно должна соответствовать вентиляция склада алкогольной продукции, температура в складском помещении и влажность.  Рекуперация тепла как принцип современных вентиляционных систем позволяет собственнику склада получать значительную экономию на поддержании нужной температуры в любое время года.

Приточно-вытяжная вентиляция – единственный тип вентиляции, допустимый на складах для хранения алкоголя. При этом нормы проектирования вентиляции должны предусматривать особенности складирования и хранения продукции, установленные законодательством. Проектировщики компании «ОВК Инжиниринг» разработают профессиональные проекты с учетом всех нормативов, требований СНиПов и пожеланий заказчика – в комплексе.

Нельзя забывать и о необходимости установки вытяжной аварийной вентиляции на складе алкоголя – ее мощность обязана обеспечивать (с учетом функционирующей стандартной вентиляционной системы) восьмикратный воздухообмен. Стандартный и аварийный режим вентиляции – два неотъемлемых составляющих оснащения склада для хранения алкоголя современной вентиляционной системой. По итогам 2010 года, согласно официальной статистике, лицензии на право производства, хранения и торговли алкогольными напитками утратили 59 компаний-производителей и порядка 90 дистрибьюторов. Главная причина отзыва государственных лицензий – нарушение  правил складирования, в частности, в плане несоответствия  систем вентиляции нормам действующего законодательства.

Грамотно спроектированная и смонтированная вентиляция склада алкогольной, или иной, продукции с учетом специфики помещения, сертификаты качества на вентустановки и другое оборудование вентиляционной системы, доступные цены и минимальные сроки выполнения заказа, сервисное обслуживание – все это предлагает своим клиентам компания «ОВК Инжиниринг». Обращайтесь к профессионалам!

Что влияет на проектирование системы?

Проектирование вентсистем должно выполняться индивидуально для каждого здания, с учетом ряда факторов.

Если речь идет о складском комплексе, основными факторами являются:

1. Тип хранимой продукции и требуемый для нее микроклимат. Для разных товаров нужны разные условия хранения (температура, влажность, скорость удаления воздуха). Поэтому склады изначально делятся по назначению, и предназначаются только для определенных товаров.
2. Будут ли на складе храниться вредные/опасные вещества? Если да, то в обязательном порядке потребуется аварийная система вентиляции, а основная система — должна будет иметь достаточную интенсивность.
3. Объем здания и объем отдельных помещений (периметр и высота потолков). От этого зависит и объем воздуха, который нужно будет обновлять и нагревать.
4. Планировка и количество помещений. В одном большом помещении вентсистема обустраивается иначе, чем в здании с большим количеством отдельных комнат.
5. Сезонность использования: будет ли склад использоваться круглый год, или только в определенные месяцы? К примеру, он может предназначаться только для хранения фруктов и овощей на осень и зиму.

Какие нормативные документы используются?

При проектировании и строительстве вентсистем для складов должны соблюдаться определенные стандарты из нормативных документов.

Нормативные документы «общего» назначения:

1. СНиП 21-1-97 «Пожарная безопасность зданий и сооружений.
2. СНиП «Тепловая защита зданий».
3. ГОСТ 12.1.005-88 «Общие санитрно-гигиенические требования к воздуху рабочей зоны».
4. ГОСТ 12.1.4-91 «ССБТ. Пожарная безопасность».

Нормативные документы по складским зданиям:

1. НТП-АПК .001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения».
2. СНиП «Складские здания».

Как выполнить расчет?

Приточно-вытяжная вентсистема проектируется только по строгому расчету. Выполнять его обязаны только специалисты, поэтому в деталях разбирать этот вопрос мы не будем, а лишь рассмотрим его в общих чертах.

Самый простой и обобщенный расчет — выполняется по кратности воздухообмена. Делается это по формуле:

K = A/V, где:

• К — кратность воздухообмена, объемов в час.
• A – объем воздуха, который нужно подавать и удалять, м³/ч.
• V – объем склада, м³.

При проектировании нам известен V (по размеру помещения) и К (определяется по нормативным документам, в зависимости от типа хранимой продукции).

Воздуховоды под потолком склада

Для большинства видов продукции кратность равняется 1. То есть система вентиляции должна полностью обновлять воздух в помещении 1 раз в час. К примеру, если объем склада равен 400 м³, то за 1 час такое количество воздуха и должно проходить через вентсистему.

Если склад используется для некоммерческих целей — требования к кратности могут быть ниже. Такое допустимо, если при меньшей кратности уровень влажности и температуры все равно можно будет нормально регулировать, и если в помещении не будут храниться опасные вещества.

Если склад будет использоваться для коммерческой деятельности — кратность устанавливается выше. Причем требования к соблюдению норм тоже будут выше и жестче. Если они не будут соблюдены — контролирующие органы (пожарная инспекция, Роспотребнадзор) не выдадут разрешение на использование комплекса.

Требования к вентиляции складских помещений

Свод правил СП 60.13330.2012 “СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха” является основным документом, в котором прописаны требования к организации вентилирования помещений для складирования продукции, применяемого в быту оборудования, стройматериалов и прочих изделий.

Естественный воздухообмен склада происходит за счет разницы статического давления разнотемпературных столбов воздуха. Более холодный уличный воздух через приточное отверстие попадает в помещение, а внутренний воздух выходит через вытяжку.

Если высота склада небольшая, то можно спроектировать более низкое положение отверстий, однако необходимо учесть возможность заметания его снегом и принять меры по недопущению такого сценария.

Естественная вентиляция практически невозможна при необходимости обработки входящего воздуха. Очистка его от пыли через фильтры, подогрев или увлажнение создают сопротивление в приточном канале и существенно снижают скорость потока.

Недостаточный объем воздухооборота можно частично компенсировать, установив вентиляционный дефлектор. Более действенный способ – монтаж принудительной вентиляции.

Согласно пп. 7.1.3-7.1.4. устройство вентиляции, для функционирования которой необходимо механическое побуждение, устанавливают в следующих случаях:

• если необходимые параметры микроклимата не могут быть достигнуты при естественном воздухообороте;
• если в определенное время года существуют такие температурно-влажностные характеристики наружного воздуха, что естественная вентиляция не обеспечит требуемые показатели микроклимата в складе;
• при наличии помещений или их зон без естественной вентиляции.

Размещение вытяжных отверстий необходимо выполнять в наиболее загрязненных частях склада. В случае ненулевого баланса объема перемещаемого воздуха, его компенсация происходит за счет процесса инфильтрации через стены и крышу сооружения.

Использование принудительной вентиляции приводит к необходимости покупки и монтажа дорогостоящих систем, а также постоянным затратам на электроэнергию, обслуживание оборудования и мероприятия направленные на компенсацию его износа.

Поэтому часто применяют совместный естественный и принудительный воздухообмен. Работу механических устройств используют для компенсации разницы между необходимым объемом замещаемого воздуха и возможностями проветривания.

При расчете параметров оборудования, которое используют для создания требуемого микроклимата, необходимо учитывать инфильтрацию воздуха через периметр склада. Наличие неплотностей в конструкциях приводит к неконтролируемому притоку и оттоку воздуха.

Однако в случае необходимости создания определенного микроклимата неконтролируемый воздухообмен создает проблемы. Это происходит по причине непостоянных параметров внешней среды и объема поступающего воздуха.

При минусовой температуре выход теплого потока через щели способствует образованию конденсата и наледи. Это чревато постепенным разрушением несущих конструкций, образованию грибка и плесени, повышению риска короткого замыкания и другими проблемами.

Так как объем инфильтрации непостоянный и зависит от многих параметров, то его не учитывают при нормативном расчете воздухообмена. Однако он с некоторыми допущениями фигурирует при расчете теплопотерь и моделировании показателя влажности.

Если инфильтрация в складских помещениях нежелательна, то необходимо ликвидировать предпосылки ее возникновения. Помимо наличия щелей в стенах здания существуют и другие причины приводящие к неучтенному воздухообмену.

Эффективным решением проблемы также может быть монтаж противоветровых заграждений.

С боковой и подветренной сторон ветровое давление отрицательное. В результате возникающего перепада создаются условия для оттока воздуха из помещения.

Для минимизации градиента давления необходимо придерживаться рекомендаций по геометрическим параметрам крыш и ликвидации точек отрыва пограничного слоя потока с помощи установки ветронаправляющих элементов.

Поэтому необходима периодическая калибровка вентиляторов, прочистка воздуховодов и фильтров, а также выполнение других профилактических работ.

Некоторые установленные на законодательном уровне нормы и правила заставляют владельцев складского помещения делать выбор между теми или иными приоритетами. Но есть приоритеты, которым должна отвечать вытяжная вентиляция складских помещений.

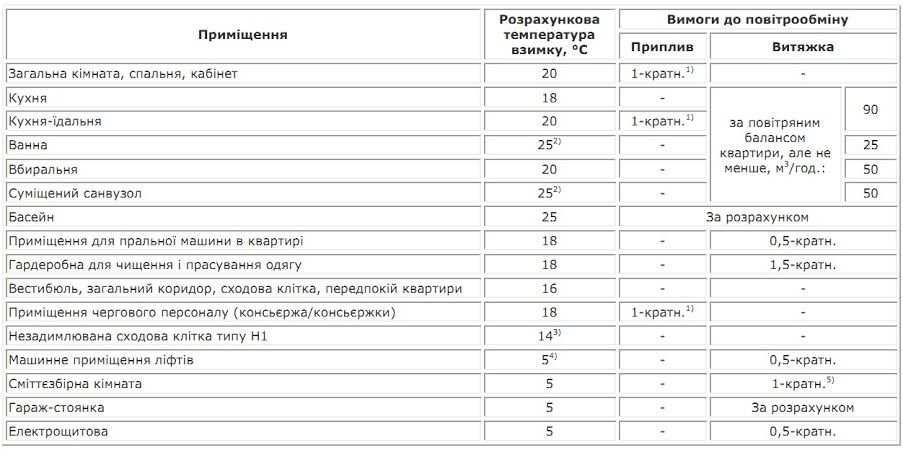

Санитарные нормы вентиляции помещений — нормы СниП

При строительстве нужно учитывать массу различных факторов, проводить расчеты

Но какое бы помещение вы не строили, особое внимание следует уделить вентиляции. Правила воздухообмена или вентиляции четко прописаны в Своде правил СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха»

Именно этим сводом правил нужно руководствоваться при создании проекта любого здания и его строительстве

Отопление, вентиляция и кондиционирование воздуха». Именно этим сводом правил нужно руководствоваться при создании проекта любого здания и его строительстве.

Правильная система циркуляции воздуха позволит избавить от сырости и духоты. Помимо этого воздухообмен напрямую связан с экологией и энергоснабжением.

Именно поэтому выбором типа воздухообмена лучше заняться еще на этапе проектирования.

Приточные и вытяжные системы

Отличие приточных систем от вытяжных заключается в принципе удаления загрязнённого воздуха из помещения. Если первые вытягивают его наружу, после чего уже поступает чистый воздух снаружи (предварительно проходя через фильтры), то вторые, напротив, затягивают воздушные массы из внешней среды, которые одновременно вытесняют загрязнённый воздух, скопившийся в помещении.

Для увеличения производительности система может дополнительно нагревать и увлажнять воздушные массы – это может быть дополнительно обусловлено условиями хранения товара. Наиболее предпочтительно использовать комбинированные (приточно-вытяжные) системы, в которых оба типа вытяжки работают последовательно, либо в одинаковых режимах.

Особенности и проблемы проверки систем вентиляции.

Как уже упоминалось выше, система приточно-вытяжной вентиляции предназначена в том числе для создания необходимого воздухообмена в помещении и перепада давления. Воздухообмен, как правило, создается приточной вентиляцией, перепад давления достигается с помощью вытяжной системы

Важно соблюдать установленный расчетами и проектом баланс. Для этого необходима предварительная настройка вентсистем и периодическое подтверждение эффективности их работы, т.е

производительности по воздуху в каждом помещении, соответствие температуры воздуха в них и перепада давления.

Порой из-за неудачного проектирования бывает невозможно настроить заданные параметры, т.к. на вентсистеме отсутствуют узлы регулирования (дроссельные заслонки, клапаны, шиберы, диафрагмы и т.д.). И вентсистемы сдаются в эксплуатацию ненастроенными с «липовыми» паспортами. При этом количество воздуха, поступающего в помещения и удаляемого из него через воздухораздающие и воздухоприемные устройства, распределяется случайным образом.

В этом случае бывает невозможно подтвердить эффективность работы систем вентиляции на соответствие заданным параметрам, т.к. отрегулировать её на проектные величины без капитальной доработки не получится.

Местная вытяжка

Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. Так удаление будет более эффективным.

Чаще всего таким источником являются технологические резервуары. Для таких объектов используются специальные установки – отсосы в виде зонтиков. Его размеры и мощность рассчитываются с использованием следующих параметров:

• размеры источника в зависимости от формы: длина сторон (a*b) или диаметр (d);
• скорость потоков в зоне источника (vв);
• скорость всасывания установки (vз);
• высота размещения отсоса над резервуаром (z).

Стороны прямоугольного отсоса рассчитываются по формуле: А=а +0,8z, где А – сторона отсоса, а – сторона резервуара, z – расстояние между источником и устройством.

Стороны круглого устройства рассчитываются по формуле: D=d +0,8z, где D – диаметр устройства, d – диаметр источника, z – расстояние между отсосом и резервуаром.

Вытяжка преимущественно имеет форму конуса, угол которого не должен превышать 60 градусов. Если в цехе скорость масс более 0,4 м/сек, то устройство следует укомплектовать фартуком. Количество вытяжного воздуха устанавливается по формуле:L=3600vз*Sa, где L – расход воздуха в м3/час, vз – скорость потока в вытяжке, Sa – рабочая площадь отсоса. Мнение эксперта

Важно!

Результат нужно учитывать в проектировании и расчетах обещеобменной системы.
