Как правильно повесить радиатор отопления

Размеры батарей отопления — выбираем габариты по высоте, длине и ширине радиаторов

При выборе отопительных приборов важно правильно рассчитать размеры батарей отопления. Габариты их бывают разными (можно посмотреть на фото), и от этого во многом зависит эффективность отопления

Чем больше площадь помещения, тем значительней должна быть мощность приборов. Также на эффективность обогрева влияют характеристики материала, из которого сделан радиатор, наличие декоративных экранов.

Расчет количества радиаторов, учитывая размеры батарей отопления

Если размер батареи отопления недостаточен для качественного обогрева помещения, то приходится устанавливать несколько приборов.

При проведении расчетов нужно учитывать несколько факторов:

рабочую температуру;
площадь наружной нагревательной поверхности, которая отдает тепло в помещение и обеспечивает циркуляцию теплового потока;
площадь обогреваемого помещения (желательно рассчитать объем воздуха – расчеты будут точнее).

Самый простой способ рассчитать требуемое количество радиаторов – это определить площадь жилья. Если будут покупаться секционные радиаторы, то одной секции хватит на отопление двух квадратных метров. Таким образом, поделив площадь жилья на два, можно узнать общее количество секций. К нему нужно прибавить 10% для компенсации утечек тепла через окна и дверь. Исходя из количества секций, можно узнать число батарей.

Габариты радиаторов отопления

Габариты радиаторов отопления подбирают на основе их тепловой мощности.

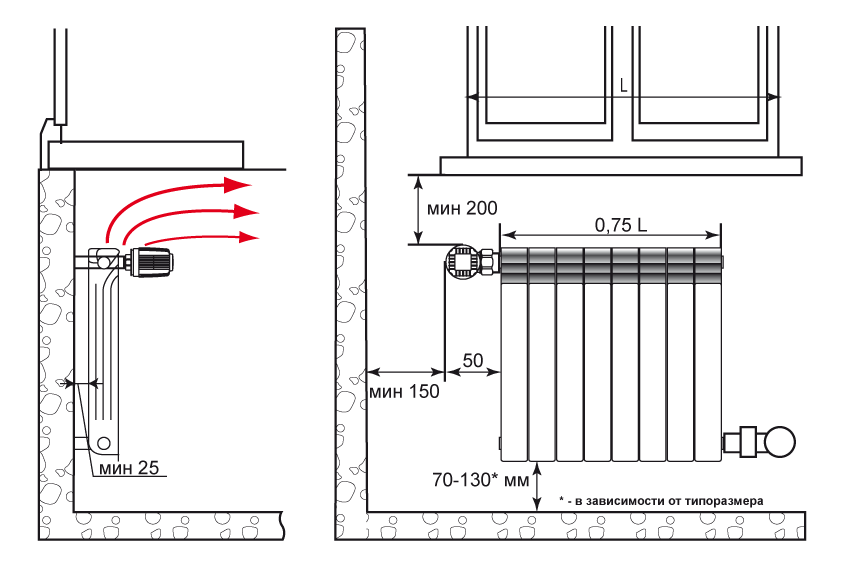

Если отопительные приборы будут устанавливаться под окнами, то нужно следовать таким правилам:

расстояние от верха батареи до подоконника должно быть более 100 миллиметров;
минимальное расстояние от нижнего края ребра до пола должно составляет 60 миллиметров.

Исходя из этого, высчитывается допустимая высота батареи отопления.

Подсчет количества секций, зная высоту батареи отопления

Зная тепловую мощность и высоту радиатора, можно выбрать его модель или рассчитать количество секций, если он не будет являться цельным. В том случае, если отопительного прибора с нужными характеристиками в продаже нет, нужно купить батарею большей мощности, в противном случае снизится эффективность обогрева.

В спортивных, промышленных помещениях с высокими потолками часто возникает необходимость использовать высокие приборы, так как требуется прогревать большой объем воздуха. В этом случае их вешают на стены.

Типы высоких радиаторов бывают следующие:

R – с боковым подключением;
RD – с нижним подключением.

Такие батареи имеют хорошую теплоотдачу и высокие конвекционные характеристики. Высота радиаторов может составлять 760, 940 и 1120 миллиметров, ширина варьируется от 400 до 1400 миллиметров. Стандартная глубина радиатора отопления составляет 90 миллиметров.

Схемы установки радиаторов, в зависимости от высоты и ширины батарей

Однотрубная отопительная система позволяет уменьшить затраты на установку и подключение радиаторов, однако такая схема требует обязательного наличия байпасной линии. В верхних точках устанавливают клапаны выпуска воздуха – благодаря чему он автоматически выходит. Клапаны перекрываются при поступлении воды ее давлением.

Наличие детентора (запорного клапана) позволяет создавать барьер на пути движения теплоносителя и тем самым увеличивать теплоотдачу. Он также необходим при проведении демонтажных работ. В однотрубной системе разводки удобнее его подключать диагонально. Таким образом, подвод теплоносителя происходит вверху слева, а отведение – внизу справа. Можно сделать и наоборот, но не рекомендуется осуществлять подключение с одной стороны. В этом случае теплоотдача понижается примерно на 10%.

Исходя из этого, становится понятно, что эффективного отопления недостаточно тщательно продумать систему и выбрать батареи на основе одних лишь характеристик материала, из которого они изготовлены

Немаловажное значение имеют также ширина, глубина, высота и длина радиатора отопления. Только в том случае, если все расчеты были сделаны правильно, удастся купить подходящие отопительные приборы

Если же мощность батарей окажется недостаточной в помещении зимой будет прохладно.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

подготовить оборудование и материалы;
рассчитать местоположение;
установить кронштейны;
повесить радиатор;
произвести герметизацию или опайку мест стыка;
проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

в 3-5 сантиметрах от стены;
в 10 сантиметрах от пола;
в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Порядок сборки радиатора отопления

Перед тем как начинать монтаж батареи, необходимо определить места установки крепежа. Количество крепежных элементов определяется размерами отопительного прибора. Но даже при установке радиатора с минимальными габаритами число точек крепления не должно быть менее трех.

Следующим шагом будет установка кронштейнов для крепления батареи. Для повышения надежности системы можно использовать дюбели или раствор цемента. Работу по монтажу батареи необходимо начинать с проверки комплектации радиатора. Затем можно приступать к установке комплектующих элементов (заглушек, крепежей, переходников) на прибор отопления.

Требованиями нормативной документации определено, что на радиаторах отопления должны быть установлены автоматические воздухоотводчики. Если есть возможность, то желательно использовать кран Маевского.

Кран «Маевского»

Кроме установленных приборов на радиаторе отопления, имеет смысл на входе и выходе смонтировать шаровые краны. Их наличие позволит избежать сложностей с демонтажем при необходимости его ремонта. Перекрыв краны, радиатор спокойно можно будет снять.

Не будет лишним и монтаж термостатов. Их наличие позволит регулировать подачу тепла на отопительные приборы, что позволит создать комфортную температуру в каждом помещении.

После установки всех приборов и арматуры можно подключить трубопроводы. Способ их подсоединения к радиатору (традиционная сварка, обжимка или резьбовое соединение) зависит от схемы включения его в систему подачи тепла. Тип соединение между трубами и батареей определяется материалом, из которого они сделаны.

На последнем этапе необходимо провести испытания системы подачи тепла. Надо помнить, что в ходе проведения испытаний в трубы и радиаторы подается давление в 1,5-2 раза превышающее номинальное. Желательно выдержать некоторое время систему под повышенным давлением. Это поможет монтажникам увидеть, как ведут себя стыки на трубах и соединения с радиаторами.

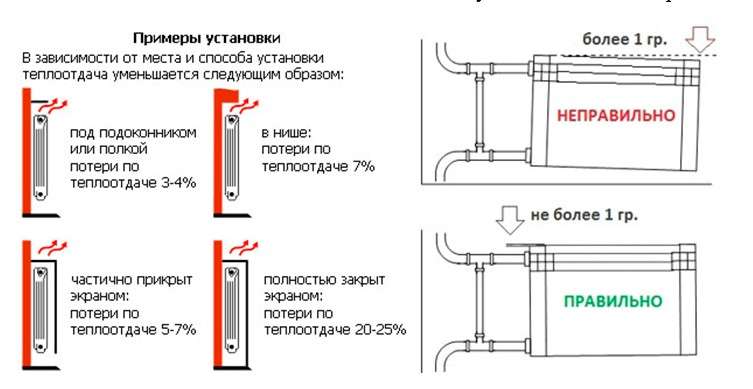

После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.

Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.

Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.

Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.

2012-02-18 Новые услуги на сайте
На нашем сайте появилась информация о новых услугах компании НПР-Конт.

2010-05-20 Затраты ради экономии
Более 6 триллионов рублей требуется вложить в систему жилищно-коммунальных услуг. Программа развития ЖКХ не учитывает эти суммы, поэтому 2,5 трлн. будет привлечено из частных инвестиций.

2010-03-26 Правительство Москвы попросило Сбербанк снизить комиссию за оплату жилищно-коммунальных услуг
Не успел еще утихнуть скандал, связанный с повышением цен на жилищно-коммунальные услуги в начале 2010 года, как появилась информация о том, что отопление, газо- и водоснабжение подорожают еще на 3% в связи с переносом комиссии с организаций, оказывающих

2010-02-15 В 2010 году ОАО «МОЭК» переложит 12 км тепловых сетей
В 2010 году на ремонт тепловых сетей в Москве будет потрачено в 1,5 раза больше средств. Общая длина сетей, подлежащих замене, – 12 километров. Приходится надеяться, что эти инвестиции в жилищные коммуникации позволят снизить теплопотери и минимально отра

2010-01-13 Терморегулятор в каждом доме сохранит природу
Автоматические терморегуляторы позволяют устанавливать комфортную температуру в каждом помещении, тем самым, снижая расход топлива. Если в Европейском союзе будут установлены 500 миллионов терморегуляторов, выброс парниковых газов снизится на 50 миллионов

Установка батарей – важный процесс, влияющий на работоспособность всей системы отопления частного дома или квартиры

Необходимо обращать внимание не только на качество сантехнических соединений, но и на соблюдение воздушных зазоров до подоконника, пола и стен. Подробнее об этом в нашей статье

Основные схемы подключения радиаторов к тепловой системе

Неспециалисту бывает порой непонятно, как подключить батарею правильно и почему радиатор подсоединяется к трубам разными способами. Суть в том, что разные варианты подключения и работают неодинаково, давая свой процент теплоотдачи отопительного прибора, направление движения потока теплоносителя и его интенсивность.

Батареи в двухтрубной и однотрубной системах подключаются несколькими способами: боковым, диагональным, нижним и другими.

Самый распространенный способ подключения. Состоит в том, что к верхнему патрубку подходит одна труба с горячим теплоносителем, подача, а к нижнему присоединена труба обратка, по которой немного остывшая горячая вода уходит. Для такого подключения существует ограничение по количеству секций в радиаторе, их не должно быть больше 15.

Диагональный

Этот способ подключения батареи к системе отопления используется для длинных радиаторов. Подсоединение теплоносителя происходит следующим образом: подача подходит к верхнему патрубку с одной из сторон, а обратка располагается на нижнем патрубке с другой стороны. Горячая вода имеет возможность наиболее равномерно распределяться по прибору отопления.

Такой способ соединения встречается в домах, в которых трубы отопительной системы спрятаны под пол. Может монтироваться не только в однотрубных системах отопления, но и в двухтрубных для малоэтажных строений частного сектора. Этот способ подключения является не самым эффективным. Зачастую приходится добавлять в систему циркулярный насос.

Существуют и другие способы подключения радиаторов. Например, одностороннее нижнее, в котором подача и обратка находятся рядом. Трубы в такой схеме почти незаметны, но для хорошего обогрева требуется батареи с большим количеством секций.

Первый этап установки

Учитывая то, что радиаторы сегодня представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

устойчивость к резким перепадам давления в системе.
высокая теплоотдача.
стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые батареи для отопления, которые пока используются достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

строительный уровень;
дрель;
шуруповерт и рулетка;
ключ для закручивания патрубков и карандаш;
ключ для установки секций;
байпас – при монтаже радиаторов в однотрубное отопление;
запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

убираете из прибора все заглушки.
если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

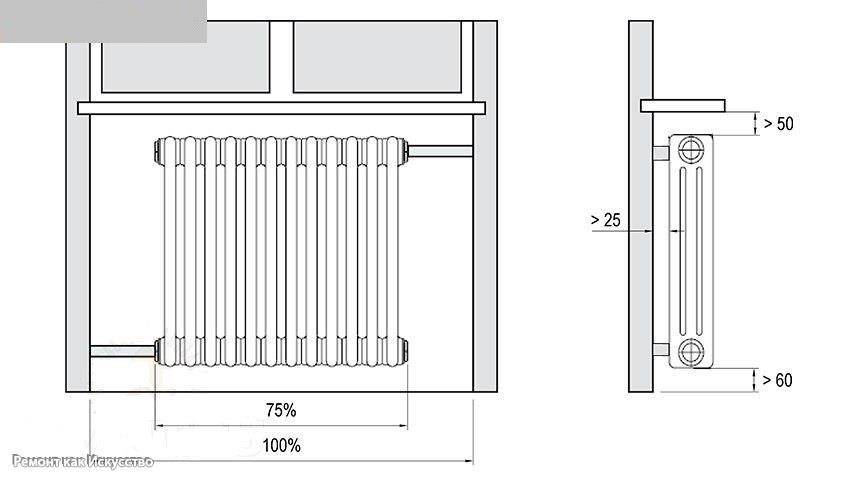

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

от стены – 5 сантиметров и более.
от пола – не менее 10 сантиметров.
от низа подоконника до верхней части батареи – 5-10 см.

Краткие рекомендации, как правильно повесить батареи отопления

Хозяева большинства квартир не сторонники трогать без нужды свои батареи отопления, будь это порядком надоевшие за десятилетия чугунные «гармошки» или переставшие греть из-за катастрофического засорения продуктами коррозии алюминиевые красавцы-радиаторы. Не вдаваясь в мотивы, вынудившие заняться установкой отопительного прибора, можно только поощрительно приветствовать домохозяина, взявшегося своими силами это сделать.

Батареи водяной системы устанавливают по единому принципу монтажа, состоящему из двух последовательных этапов:

закрепления радиатора на стене;
подключения его к коммуникациям центрального отопления.

Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения. Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Если отступ сделан правильно

Когда прибор отопления находится в непосредственной близости со стеной, существенная часть теплового излучения поглощается. Поэтому специалисты стали задумываться о том, на каком расстоянии от стены вешать радиатор, чтобы улучшить эффективность обогрева помещения.

С увеличением зазора снижаются тепловые потери, так как боковая поверхность нагревается меньше. Однако слишком большой отступ обязательно скажется на эстетических характеристиках.

С учетом вышеизложенных обстоятельств рекомендуется оставлять пространство в пределах 3-5 см.

При таком расстоянии в значительной степени улучшается тепловая отдача отопительных приборов.
Подобный зазор предоставляет возможность осуществлять уборку за радиаторами в комфортных условиях.
Пространство от 3 до 5 см позволяет сохранить полезную площадь, не нарушая эстетическое восприятие конструкций.

Радиатор системы обогрева жилища будет работать максимально эффективно, если от пола есть отступ не менее 7 см. Благодаря такому зазору также облегчается уборка нижней части помещения.
От подоконника до прибора рекомендуется оставлять не менее 10 см свободного пространства. Тогда тепловые потери будут минимальными, а значит, на отоплении жилища удастся экономить.
Если стены строения изготовлены из материалов, обладающих небольшим запасом прочности, то желательно устанавливать батареи на пол, используя при этом специальные кронштейны.
Для достижения максимальной эффективности следует при подключении к общей системе использовать диагональную схему. При таком варианте входной трубопровод присоединяется к верхней части, а отводной – к нижней.

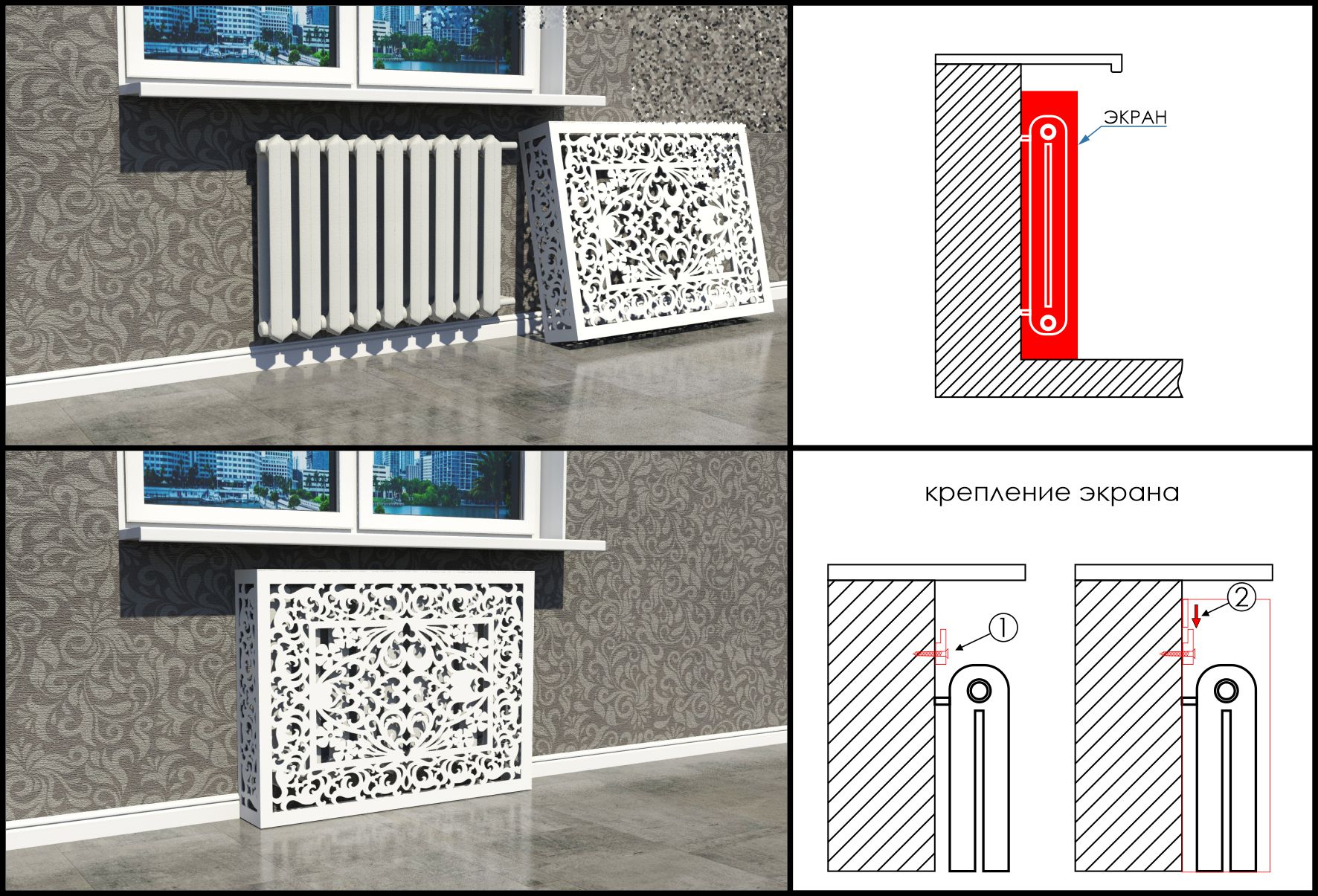

Не рекомендуется применять декоративные экраны для отопительных приборов, если уровень тепловых потерь здания очень высок. Также необходимо избегать устройства скрытой подводки.
Отражающую теплоизоляцию не следует фиксировать мелкими скобами или гвоздями, чтобы не нарушать целостность полотна. Лучше всего использовать различные клеевые составы, имеющие надежное сцепление с поверхностью.
При инсталляции кронштейнов и крюков на бетонное основание необходимо применять дюбели для крепления. К стенам и полам из дерева элементы системы могут монтироваться посредством одних саморезов.
При необходимости перед установкой осуществляется наращивание секций. В таком случае для соединения модулей используется радиаторный ключ. Между составными частями обязательно располагается прокладка.
Стыковка радиаторов с трубопроводами из полипропилена производится с предварительной инсталляцией муфты. В нее вставляются проводящие элементы и фиксируются при помощи пайки.

Важность соблюдения параметров установки

Отопительные приборы, как следует из их названия, устанавливаются в помещение для его обогрева. При этом для большинства моделей радиаторного типа характерно излучение тепла всей поверхностью, что и накладывает определенные ограничения на установку.

Как правило, расстояние от стены до радиатора отопления составляет от 25 до 60 мм. Эта величина определяется, по сути, двумя параметрами: принципиальной возможностью монтажа (размером подоконника, габаритами ниши и т.д.), а также мощностью устройства.

Устанавливать батарею вплотную к стене не рекомендуется, и вот почему:

Во-первых, для эффективного теплообмена между материалом радиатора и воздухом необходимо обеспечить хотя бы минимальный уровень циркуляции
. В небольшом зазоре воздух остается почти неподвижным, и потому часть тепла теряется.
Во-вторых, в слишком узком пространстве между задней стенкой радиатора и поверхностью стены постоянно поддерживается высокая температура
. Из-за этого снижается уровень теплоотведения, стенка батареи перегревается, и устройство раньше выходит из строя.

Наконец, узкая щель очень быстро забивается пылью, извлекать которую при уборке бывает крайне неудобно
. Если же оставить пыль там, где она накопилась, то перегрев и проблемы с теплоотведением начнут проявляться довольно быстро.

Именно, исходя из этих соображений, специалисты и решают, какое расстояние между стеной и радиатором необходимо выдержать. Ну, а как это реализовать на практике, мы расскажем ниже.

Замена приборов отопления через ЖЭК

Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.

По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.

Замена батареи с помощью газосварки

Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.

Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.
