Биотопливо в домашних условиях, своими руками

Изготовление биодизеля

Биодизель представляет собой метиловый эфир, который получают методом химической реакции. Биотопливо можно использовать в качестве основного горючего для ДВС, а также свободно смешивать биодизель и солярку. В основе процесса изготовления биодизеля лежит снижение показателя вязкости, который имеет растительное масло. Вязкость снижается разными способами. Само растительное масло является смесью эфиров, которые связаны с молекулой глицерина. Такая смесь еще называется триглицерид. Еще одним компонентом в составе выступает трехатомный спирт.

Если коротко, то в очищенное от механических примесей растительное масло просто добавляется метиловый спирт и щёлочь. Смесь нагревают приблизительно до 50 °С. Далее происходит отстаивание и охлаждение, в результате чего имеет место расслаивание на две фракции. Эти фракции делятся на легкую и тяжёлую. Лёгкая фракция — метиловый эфир, который и называется биодизелем. Тяжёлой фракцией становится глицерин. Наличие глицерина обеспечивает маслу вязкость и плотность. Для получения биодизеля глицерин нужно удалить. Более того, его замещают спиртом. Данный процесс получил название трансэтерификации.

Первичным сырьем может быть любой вид растительного масла, в том числе и отработанное. Для последнего необходима качественная фильтрация, которая позволит удалить из отработки ненужные примеси и воду. Удаление воды является очень важным этапом, так как в процессе производства биодизеля из масла с водой произойдет гидролиз триглицеридов. Итоговым результатом станет не биотопливо, а соли жирных кислот.

Биодизель изготавливают по следующей схеме:

масло нагревают до необходимой температуры;
затем в масло добавляется катализатор;
вместе с катализатором происходит добавление спирта;

Предварительный нагрев масла необходим для ускорения реакции. Добавляемый спирт может быть как метанолом, так и этанолом. Для первого случая результатом станет метиловый эфир, для второго-этиловый эфир. Дополнительным способом ускорения реакции может стать добавление кислоты. Полученная смесь тщательно перемешивается и затем некоторое время отстаивается.

Как уже было сказано, процесс отстаивания смеси приводит к расслаиванию. Верхним слоем становится биодизель-эфир, в середине появляется промежуточный мыльный слой, а глицерин выпадает в осадок в виде тяжелой фракции.

Биодизель отличается тем, что имеет медовый цвет, глицерин в осадке более темного цвета. Следует добавить, что полученный из отработанного масла глицерин имеет коричневый цвет и склонен к затвердеванию при температуре около 37 градусов. Глицерин, который получен из свежего масла, способен оставаться жидким при более низких температурных показателях. Такой глицерин используется в виде побочного продукта в результате изготовления биотоплива. Из него заранее выпаривают метанол путем нагрева почти до 70 градусов и далее используют по назначению.

Важным этапом в процессе получения биотоплива является отделение глицерина и мыльного слоя от эфира. Для этого полученный биодизель тщательно промывают многочисленными способами. Если поддерживать температуру на уровне 38 градусов, тогда глицерин в осадке не твердеет и остается жидким. В таком состоянии его легко удаляют методом подключения шланга к нижней части смесителя.

Промывка и фильтрация нужны для того, чтобы удалить остатки мыла, а также катализатора и других ненужных примесей. После промывки биодизель дополнительно осушают. Остатки воды удаляют путем добавления сульфата магния или других компонентов. Сам осушитель позже отфильтровывают.

Полученный биодизель оценивают визуально, методом проверки кислотно-щелочного pH баланса, а также другими способами. Визуально биотопливо должно иметь вид очищенного подсолнечного масла. В биодизеле недопустимы примеси, взвеси, частицы и любые замутнения. Мутный биодизель означает, что в нем присутствует вода. Такую воду выпаривают при помощи нагрева. Использование биодизеля требует повышенного внимания к работе топливной аппаратуры и тщательного контроля состояния топливных фильтров.

Если брать в расчет рапс, то с одного гектара этого растения добывают чуть более 1000 литров рапсового масла. Одна тонна растительного масла, 110 кг спирта и 12 кг катализатора позволяют получить на выходе около 970 кг биодизеля. Данное количество риблизительно равно 1100 литрам. Дополнительно получается еще около 150 кг глицерина.

Общие положения

Основные понятия

Начнем с определения того, что такое биотопливо. Рассматриваемый вид энергоносителя является полностью органическим и при наличии соответствующего оборудования может использоваться для отопления жилых домов, заправки автомобилей, питания промышленных установок и так далее.

Газообразное, жидкое или твердое биотопливо может производиться из различных сельскохозяйственных растений (например, из рапса), а также продуктов жизнедеятельности животных и человека (биотопливо из навоза). То есть, сырьем для его изготовления служат, как правило, те продукты, которые ранее отправлялись на свалку.

Сырьем для производства биотоплива служит органика

Кроме того, к преимуществам рассматриваемого типа энергоносителей можно отнести их экологичность. При сгорании выделяется намного меньше вредных веществ, влияющих на состояние окружающей природной среды. Это выгодно отличает котлы на биотопливе от отопительного оборудования на солярке или газе, которые славятся своими канцерогенными выхлопами.

Но биологическое топливо имеет и существенные недостатки:

низкая теплоемкость – жидкое биотопливо, сгорая в теплообменнике, выделяет меньшее количество тепла, чем аналогичный объем бензина или дизельного топлива;
высокая себестоимость производства – современные технологии еще не позволяют производить биотопливо – жидкое, твердое или газообразное – в промышленных масштабах, потому его цена несколько выше, чем традиционных энергоносителей;
сильные коррозийные свойства – растительные масла и животные жиры, входящие в состав органических энергоносителей, оказывают сильное разрушительное воздействие на механизмы, что затрудняет их использование в двигателях внутреннего сгорания и других подобных системах.

В настоящее время получение биотоплива с менее агрессивными свойствами и более дешевыми способами является одним из приоритетных направлений научных исследований ученых всего мира. Огромный прогресс в этой области позволяет с уверенностью говорить, что от большинства недостатков этого вида энергоносителей можно будет избавиться в ближайшее время.

Органическое топливо не лишено недостатков

Уже сейчас широко используется биотопливо для теплиц и других агротехнических сооружений. Газ, полученный в результате переработки навоза, или пеллеты применяются для создания комфортного микроклимата, в котором произрастают различные сельскохозяйственные культуры. (См. также статью Отопление теплицы зимой: особенности.)

Поколения биотоплива

Еще на заре исследований, связанных с разработкой энергоносителей из отходов сельского хозяйства, ученые высказывали опасение, что в будущем, когда биологическое топливо получит широкое распространение, могут возникнуть продовольственные проблемы. Это возможно, если сельскохозяйственные культуры (кукуруза, рапс, маис) будут использоваться не по прямому назначению, а для перегонки в топливо.

Чтобы избежать этого, ученые искали другие биотопливные источники энергии. В результате их исследований появилось биотопливо второго поколения и более новые его разновидности.

К ним относятся вещества, получаемые не из самих растений, а из их отходов: листьев, шелухи, корневищ и так далее. Ярким представителем этой разновидности теплоносителя является биотопливо из опилок и навоза – газ, состоящий из метана и углекислоты, который в обиходе носит название «канализационного».

По составу он абсолютно идентичен природному ископаемому метану. После того как из него будут удалены ненужные элементы, он может использоваться с целью получения этанола для печей, отапливающих те или иные сооружения.

На фото – водоросли, из которых производится органическое топливо

Наиболее инновационное биотопливо – презентация которого проходила не так давно – производится из водорослей. Эти подводные растения могут выращиваться в водоемах, которые не подходят для сельскохозяйственных нужд. Боле того, их можно культивировать в так называемых фитобиореакторах.

По мере развития эти организмы образуют молекулярные структуры, напоминающие по своему строению структуру нефти. Биотопливо из водорослей – наиболее перспективная разработка, однако, до ее практического применения еще очень далеко.

Установка для производства органического энергоносителя из водорослей

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Твердое биотопливо — пеллеты

В последнее время очень много ходит различных слухов или даже своеобразных «легенд» о том, что одним из наиболее перспективных и высокорентабельных видов малого бизнеса может стать производство топливных пеллет – особого вида биологического топлива. Давайте внимательнее глянем на достоинства твердого гранулированного топлива и на процесс его получения.

Для чего и как производят топливные пеллеты

Лесозаготовки, деревообрабатывающие предприятия, сельскохозяйственные комплексы, некоторые другие производственные линии обязательно выдают, помимо основной продукции, очень большое количество древесных или иных растительных отходов, которые, казалось бы, уже не имеют никакой практической ценности. Еще не та дано они попросту сжигались, выбрасывая дым атмосферу, или даже бесхозяйственно разлагались огромными «терриконами». Но ведь в них заложен огромный энергетический потенциал! Если эти отходы привести в состояние, удобное для использования в виде топлива, то, наряду с решением проблемы утилизации, можно ещё и прибыль получить! Именно на этих принципах и базируется производство твердого биотоплива – пеллет.

По сути – это спрессованные гранулы цилиндрической формы, имеющие диаметр от 4 ÷ 5 и до 9 ÷ 10 мм, и длину примерно 15 ÷ 50 мм. Такая форма выпуска очень удобна – гранулы легко фасуются в мешки, их несложно транспортировать, они отлично подходят для автоматической подачи топлива в твёрдотопливные котлы, например, с помощью шнекового загрузчика.

Пеллеты прессуются и из отходов натуральной древесины, и из коры, веток, хвои, сухих листьев и других побочных продуктов лесозаготовок. Получают их из соломы, лузги, жмыха, а в некоторых случаях сырьем служит даже куриный помет. На производстве пеллет пускают торф – именно в такой форме у него достигается максимальная теплоотдача при сгорании.

Безусловно, разное сырьедает и различные характеристики получаемых пеллет – по их энергоотдаче, зольности (количеству остающегося несгораемого компонента), влажности, плотности, цене. Чем выше качество, тем меньше хлопот с отопительными приборами, тем выше КПД системы отопления.

По своей удельной калорийности (в объемном отношении) пеллеты оставляют позади все виды дров и угля. Хранение же такого топлива не требует больших площадей или создания каких-либо особых условий. В спрессованной древесине, в отличие от опилок, никогда не начинается процессов гниения или прения, так что риска самовоспламенения такого биотоплива нет.

Теперь к вопросу производства пеллет. По сути, весь цикл просто и понятно изображен на схеме (показано сельскохозяйственное сырье, но в равной мере это относится и к любым древесным отходам):

В первую очередь отходы проходят стадию дробления (обычно до размеров щепы до 50 мм длиной и 2 ÷ 3 мм толщиной). Затем следует процедура сушки – необходимо, чтобы остаточная влажность не превышала 12%. Если есть необходимость, то щепу дробят в еще более мелкую фракцию, доводя ее состояние почти до уровня древесной муки. Оптимальным считается, если размер частиц, поступающих на линию прессования пеллет, будет в пределах 4 мм.

Прежде чем сырьепопадет в грануляторы, его слегка пропаривают или кратковременно погружают в воду. И, наконец, на линии прессовки пеллет эта «древесная мука» продавливается через калибровочные отверстия специальной матрицы, имеющие конусную форму. Такая конфигурация каналов способствует максимальному сжатию измельченной древесины с, естественно, резким ее нагревом. При этом имеющееся в любой целлюлозосодержащей структуре вещество лигнин надежно «склеивает» все мельчайшие частицы, создавая очень плотную и прочную гранулу.

На выходе из матрицы полученные «колбаски» срезаются специальным ножом, что дает цилиндрические гранулы нужной длины. Они поступают в бункер, а оттуда – в приемник готовых пеллет. По сути, осталось только охладить готовые гранулы и расфасовать по мешкам.

Матрицы могут быть цилиндрическими или плоскими. Первые — более производительные, используются в основном в мощных промышленных установках. На небольших грануляторах, которые чаще используются в индивидуальном хозяйстве, обычно устанавливаются плоские.

Технология и стоимость

Стоимость производства одного литра биотоплива 20 рублей. Компания планирует превратить мусор от 1 млн человек на 500 000 литров альтернативного топлива в год.

Себестоимость производства одного литра бензина из нефти в России (добытчик нефти) -10 рублей. Остальное накрутки в виде накладных расходов.

Добыча нефти в России на третьем месте – порядка 550 млн. тонн в год.

Это означает, что технология обещает решить две проблемы, первая – гигантская проблема мегаполисов по утилизации твердых бытовых отходов в городах и другая выпуск сырья для биотоплива.

Однако на сырье необходимо выделение плодородной земли для выращивания топливных культур, но это не представляются обоснованным в мире, где мало плодородных земель для выращивания сельскохозяйственных культур для питания своего народа.

Отходы – это новое золото, превращая отходы в альтернативные типы топлива. Не подлежат вторичной переработке строительные городские отходы.

Многие технологии используют дрожжи, чтобы переварить сахар. Сахар вырабатывается из сиропа сахарного тростника. Дрожжи перевариваются и производятся углеводороды. Начало достигнуто, когда в прошлом году Бразилия допустила использование дизельного топлива около 10% в автобусах в Сан-Паулу и Рио-де-Жанейро. Однако, главный технический этап еще предстоит добиться, чтобы запустить процесс с сахарами, поступающими из отходов целлюлозных ресурсов вместо сиропа сахарного тростника и повысить ценность процесса.

Существует ряд других технологий чтобы жидкое биотопливо на разных этапах развития. Многие из них сосредоточены на использовании водорослей.

Но масштабная коммерциализация в технологии производства топлива является все еще трудной задачей. Несмотря на это новая эра зеленых технологий возобновляемого топлива уже пришла.

Производство биодизеля своими руками

Биодизель в домашних условиях сделать вполне реально и даже несложно, однако у этого мероприятия есть своя экономическая подоплёка. Одной из самых главных задач в этом случае будет поиск необходимого количества сырья. Если вы являетесь фермером, который выращивает рапс, тогда у вас, скорее всего, не возникнет с этим никаких проблем. Однако если у вас нет источников дешёвого сырья, для того чтобы создавать биодизель и увеличивать его производство, процесс может быть невыгодным с экономической точки зрения.

Для изготовления биодизеля необходимо растительное масло (рапсовое, соевое, подсолнечное и т. д.), а также метанол. Что касается метанола, то здесь очень большое значение имеет его чистота, так как необходимо использовать только чистый метанол. Ещё одним необходимым компонентом является катализтор, в качестве которого вполне можно использовать обыкновенную соду.

Важно учитывать тот момент, что при производстве биодизеля в домашних условиях довольно сложно получить действительно чистое топливо, так как при получении его в заводских условиях используются фильтры, которые позволяют задерживать лишние примеси в топливе размерами в 20% от толщины человеческого волоса. Именно такая установка по производству биодизеля вряд ли может быть создана в домашних условиях

Однако получить биодизель, который можно смело использовать для отопительных установок в доме, вполне реально.

Что касается оборудования для производства биодизеля из рапса или других растительных культур, то легче всего просто его приобрести, чем делать самостоятельно. Стоимость такого оборудования находится в районе 10 тысяч рублей, что, согласитесь, не так и дорого.

Осуществить изготовление биодизеля в домашних условиях можно следующим образом:

Берём растительное масло и нагреваем его, при этом температура не должно быть больше 60 С, идеальной температурой является 55–58 С.
Растворяем соду в метаноле, после чего добавляем образовавшуюся смесь в нагретое растительное масло.
Поддерживаем температуру масла на текущем уровне в течение 40 минут, не забывая при этом помешивать субстанцию.
Даём биотопливу отстояться, через некоторое время глицерин осядет, после чего можно будет выполнить его слив.

В том же случае, если вы не будете использовать специальное оборудование, необходимо учитывать следующие пропорции: на 0,98 кг используемого масла следует брать 0,125 кг метанола, 0,024 кг соды, которую нужно растворить в метаноле. Из этой смеси должно получиться примерно 1 кг топлива и 0,12 кг глицерина.

Таким вот образом можно изготовить биодизель в домашних условиях. Как видите, ничего особенно сложного в этом нет.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

Змеевик под реактором, подключенный к системе отопления;
Нагревательные элементы внутри емкости;
Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

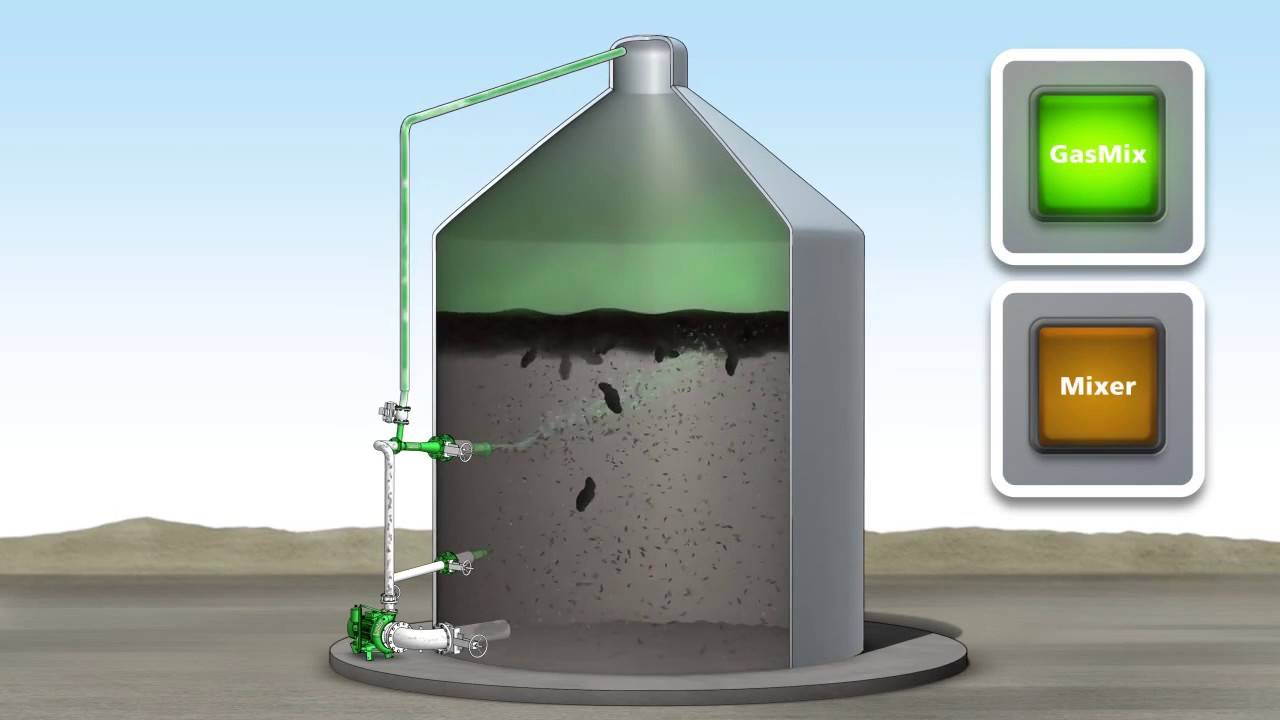

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Принцип работы установки фотобиореактора

Фотобиореактор – установка для выращивания водорослевой биомассы в закрытых резервуарах.

Производство является экологически чистым и не производит вредных отходов. В нормальном промышленном режиме вода используется в ре цикле. Единственный побочный продукт производства – кислород, выделяемый водорослями в процессе фотосинтеза.

Комплекс емкостных реакторов состоит из рядов установок. Каждый ряд представляет собой цепочку сообщающихся сосудов. В начале каждого ряда находится технологическая емкость.

Осветительная конструкция выполнена таким образом, что за счет правильного расположения ламп внутри закрытых резервуаров и подбора спектров освещения достигается максимальная эффективность использования освещения на процессы фотосинтеза. Импульсный режим освещения так же способствует экономии электроэнергии. Срок службы данной конструкции без замены ламп – более 10 лет.

Приготовление культуральной жидкости происходит в технологической емкости путем добавления питательных веществ через дозатор. При прохождении воды через технологическую емкость происходит растворение питательных веществ и перемешивание среды с помощью циркуляционного насоса.

Затем культуральная жидкость заполняет фотобиореакторы, представляющие собой, в данном случае, систему сообщающихся емкостей.

Трубы на входе и выходе каждого емкостного реактора снабжены клапанами и системой обратного продува для предотвращения засорения труб.

Насыщение культуральной жидкости СО2 происходит путем подачи СО2 в каждую емкость. Подвод СО2 производится к каждой емкости. На дне каждой емкости находится сатуратор. Таким образом, мелкие пузырьки газа растворяются, проходя через культуральную жидкость.

После заполнения всего ряда сообщающихся емкостей производится загрузка водорослевого материала.

Разгрузка емкостей при снятии урожая производится автоматически по запрограммированному графику.

Сбор урожая производится при достижении максимального прироста, который вычисляется по параметрам роста и рассчитывается исходя из графика загрузки

При сборе урожая культуральная среда направляется на линию фильтрации. Она представляет собой набор гидроциклонов (4 по 1 на установку), в котором происходит первичное отделение биомассы микроводорослей от жидкости. Свободная от водорослей культуральная жидкость возвращается насосом в технологическую емкость для приготовления питательного раствора. Из технологической емкости вода возвращается в установку.

Биомасса проходит линию отжима (дезинтегратор и сепаратор), после чего масло направляется на биодизельную установку, а жмых – на сушку.

Система управления и контроля полуавтоматическая. В процессе выращивания биомассы регуляция условий (температура, СО2, освещения) автоматическая.

Загрузка водорослевого материала на выращивание, подготовка воды, сбор урожая – процессы полуавтоматические и программируются операторам исходя из начальных параметров (начальное количество биомассы и др.) Линия съема урожая так же программируется оператором и при стабильных параметрах работает автоматически.

Производство является экологически чистым и не производит вредных отходов. В нормальном промышленном режиме вода используется в ре цикле.… Комплекс емкостных реакторов состоит из рядов установок. Каждый ряд… Осветительная конструкция выполнена таким образом, что за счет правильного расположения ламп внутри закрытых…

Блок-схема производства

Помещение

Для монтажа оборудования необходимо ориентировочно закрытое производственное помещением размером 800 – 1000 м2.

Получение биодизеля в домашних условиях

Как видно из представленного описания, технология производства достаточно проста и позволяет изготавливать биодизель своими руками, вплоть до того, что в домашних условиях можно получать топливо, и порой не только для собственных нужд. Причины, по которым можно взяться за подобную работу, у каждого могут быть разными, но не касаясь их, стоит отметить, что во всем мире потребление биодизеля только растет.

Когда в домашних условиях изготавливают биодизель своими руками, главной проблемой будет не вопрос его производства, а обеспечение качества готовой продукции. Поставщиками сырья могут стать предприятия общественного питания, у которых в достаточном объеме есть использованное масло, и его можно купить по доступной цене. Выращиванием рапса стоит заниматься при потреблении биодизеля в большом количестве, например, для реализации на сторону или наличия большого парка техники.

При организации производства в домашних условиях наиболее актуальными будут проблемы:

Плохой выход, т.е. из первоначального сырья получается не более девяноста трех процентов готовой продукции. Обусловлено это может быть особенностями используемой в домашних условиях установки или режимами переэтерефикации.
Некачественная фильтрация

Подобный процесс достаточно сложный, и для получения в домашних условиях качественного биодизеля, ему надо уделить особое внимание. Для этого используются специальные технологии или адсорбенты.

Непосредственно с установкой по производству подобного топлива, можно ознакомиться на видео.

Существуют и другие варианты установок для производства в домашних условиях биодизеля, изготавливаемые промышленным способом.

Производство биодизеля как бизнес

Производство биодизеля целесообразно, если сырьё качественное и дешёвое, разработаны технологии изготовления топлива из доступных материалов, ранее не используемых при производстве горючего (например, из водорослей). Кроме того, изготавливать биологическое топливо рентабельно, если есть рынок сбыта, а цена покрывает расходы.

Российский потребитель мало знаком с биологическим горючим, поскольку нефтепродукты дешевле, а «экологическая сознательность» на этапе становления. Это объясняет небольшой спрос на биодизель в России.

Преимущества продукта делают производство перспективным бизнесом:

разнообразность сырья;
затраты на изготовление меньше, чем на продукты из нефти;
горючее высокого качества подходит всем типам двигателей внутреннего сгорания;
применение биологического топлива меньше вредит окружающей среде по сравнению с нефтепродуктами;
обладает смазочными свойствами;
температура воспламенения выше 100 градусов, это больше чем у бензина.

Несмотря на выбор сырья, предприниматели предпочитают использование рапсовых культур. Это обусловлено тем, что после переработки растения (одна тонна) получается 96% топлива. Кроме того, рапс неприхотлив, его выращивают в разных климатических зонах, а топливо из этого сырья морозоустойчиво.

Ведение предпринимательской деятельности по изготовлению биологического топлива не требует получения лицензии или специального разрешения Росприроднадзора, поскольку горючее не вредит экологии. Требуется оформить работу организации согласно региональному, федеральному и налоговому законодательствам.

Производители биотоплива без ограничений выбирают помещение, оборудование для изготовления продукта, рынки сбыта.

Оборудование для производства биодизеля

Комплектация линий по переработке масел в топливо зависит от типа сырья, качества и количества готового продукта. На рынке представлены установки отечественных и зарубежных компаний различных размеров, качества, цены.

Небольшие предприятия оборудование для производства биодизеля арендуют или покупают, оформляя кредит. Частные лица, изготавливающие горючее, собирают установки самостоятельно из доступных комплектующих.

Установка для производства биодизеля может быть стационарной или мобильной. В первом случае сырьё привозят на территорию предприятия, а во втором — топливо делают на месте культивирования (сбора, хранения) маслянистых растений или других материалов.

Производство биодизеля в России только развивается, но это перспективная отрасль. Биологическое топливо несёт меньше вреда экологии, имея высокие показатели качества наравне с нефтепродуктами. Преимущество такого горючего — разнообразность сырья (растения, использованные животные жиры).

Оборудование для производства биодизеля

На российском рынке существует большое количество предложений по продаже установок для производства биодизеля от отечественных и зарубежных изготовителей. Оборудование различается, в зависимости от исходного сырья и планируемых объемов производства. Рассмотрим комплект оборудования производства России для получения метилового эфира (биодизеля) из растительных масел.

Площадь готовой к работе установки – около 15 кв. м. В эту площадь не включено место, отведенное для емкостей, так как их количество зависит от потребностей конкретного предприятия. Установка для производства биодизеля компактная и мобильная, может помещаться в контейнер (20 футов), и перевозиться. Производительность оборудования зависит от выбранного сырья, поэтому ее можно указать приблизительно: 2 куб. м. в 1 ч. работы оборудования.

На 1 куб. м. биотоплива затрачивается 1 т. масла, 110 л. метанола и 10 кг. каустической соды. В комплекте установки для получения метилового эфира нет сосудов, работающих под давлением, поэтому специальное разрешение на эксплуатацию не требуется. В стандартный комплект оборудования входит:

реактор-смеситель для производства биотоплива;
комплект соединений;
запорная арматура;
шкаф управления;
насосы;
контейнер.

Дополнительное оборудование:

емкости для сырья и готового продукта;
дизельный генератор автономного электроснабжения (работает на своем биотопливе);
фильтры для очистки масел от примесей (при необходимости такой очистки);
оборудование для рафинации растительного масла.

На видео: Автоматические модули для производства биодизеля

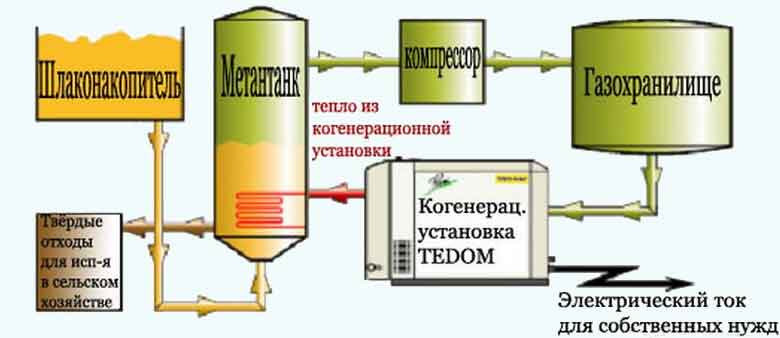

Биогаз – полноценное топливо из отходов

Всем известно, что новое – это хорошо забытое старое. Так вот, биогаз – не открытие нашего времени, а газообразное биотопливо, которое умели добывать еще в Древнем Китае. Так что это такое – биогаз и как его можно получить своими усилиями?

Биогаз – это смесь газов, получаемая за счет перепревания органики без доступа воздуха. В качестве исходного материала можно использовать навоз, ботву культурных растений, траву или какие-либо отходы. Как правило, навоз используют как удобрение, и мало кто знает, что он может пригодиться для получения биотоплива, с помощью которого вполне можно отапливать жилые помещения, теплицы, а также готовить пищу.

Примерный состав биогаза: метан CH4, углекислый газ СО2, примеси других газов, например, сероводород H2S , причем удельный вес метана может достигать до 70%. С 1 кг органического вещества можно получить около 0,5 кг биогаза.

Какие факторы влияют на производство?

Во-первых, это окружающая среда. Чем теплее, тем активнее происходит реакция разложения органических веществ и выделение газа. Недаром первые установки по производству такого биотоплива, как биогаз, были задействованы в регионах с теплым климатом. Несмотря на это, при достаточном утеплении биогазовых установок и использовании подогретой воды, вполне возможно возводить их в более суровых климатических условиях, что и успешно осуществляется в настоящее время.

Во-вторых, сырье. Оно должно легко разлагаться и содержать в своем составе большое количество воды, без включений моющих средств, антибиотиков и других веществ, способных замедлить процесс ферментации.

Биоустановка от Юрия Давыдова

Изобретатель из Липецкой области соорудил своими умелыми руками устройство, позволяющее добывать «голубое биотопливо» в домашних владениях. Недостатка в сырье не было, так как у него самого и у соседей было вдоволь скота, и, естественно, навоза.

Что он придумал? Своими собственными руками вырыл огромную яму, уложил в нее бетонные кольца и накрыл ее конструкцией из железа в виде купола и массой около одной тонны. Из этой емкости вывел трубы, а затем наполнил яму органикой. Через несколько дней он смог на полученном биогазе готовить еду скотине и отапливать баню. Позднее провели газ в дом для домашних нужд.

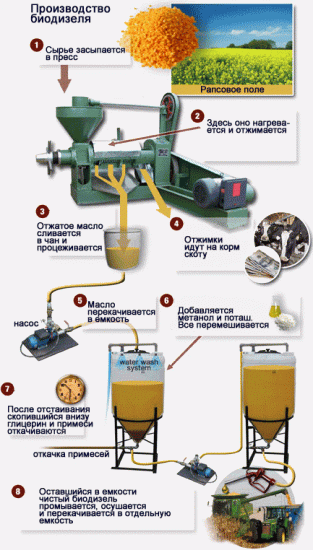

Технология производства

Как и при организации любого технологического процесса, в самом начале осуществляется входной контроль поступающего исходного сырья. В данном случае осуществляется выборочная проверка зерен. По качеству семян судят о качестве всей партии поставки.

Следующий этап – получение масла. Для чего сырье отправляют на маслобойку. Жмыхи, полученные после выдавливания масел, не выбрасываются, используются для производства корма для скота.

Масла подвергается последующей обработке (так называемая этерификация). Она заключается в обогащении масла метиловыми эфирами. Общее содержание данных веществ по всему объему должно быть не менее 96 %.

Суть технологии довольно простая: необходимо добавить метанол и активатор химических процессов (любая щелочь). Источником метанола обычно служат древесные опилки. Однако можно и упростить задачу. Вместо того, чтобы выделять метанол, можно разбавить масло необходимым количеством изопропилового спирта или этанола.

Для протекания процессов этерификации необходимо нагреть масло до высоких температур. По времени это занимает обычно до двух часов. При этом необходимо постоянно наблюдать за процессом и не отвлекаться: даже незначительное повышение температуры может привести к воспламенению масла.

О завершении химической реакции свидетельствует получение глицеринового осадка на дне и образование двух слоев в емкости. Поэтому желательно, чтобы для этих процессов использовалась прозрачная емкость: в таком случае визуально можно безошибочно определить, когда процесс завершен, что избавит от необходимости последующих доработок и предотвратит получения брака.

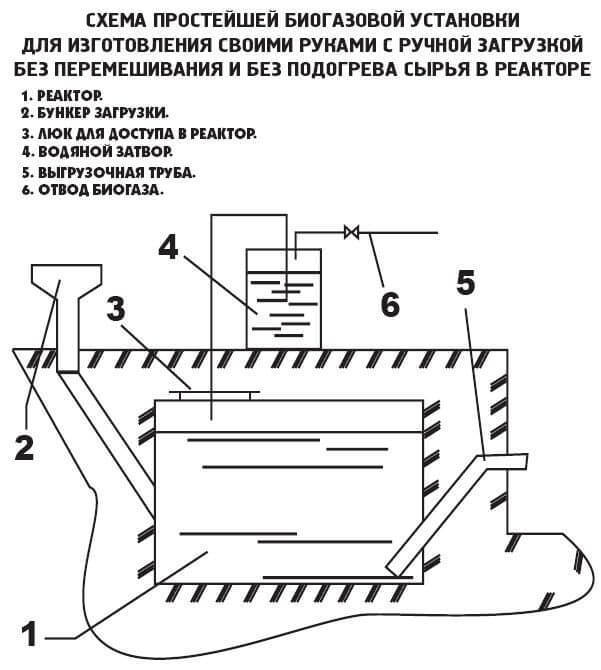

Как построить реактор на биоматериале

Если биомассы немного, вместо бетонной емкости, можно взять железную, например, обычную бочку. Но она должна быть крепкой, с качественными сварными швами.

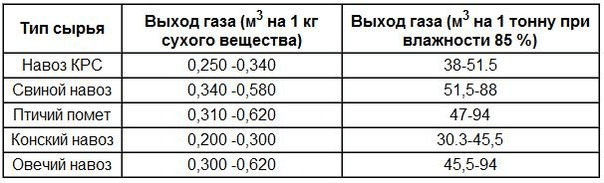

Количество сделанного газа напрямую зависит от объема сырья. В маленькой емкости его получится немного. Чтобы получить 100 кубометров биогаза, нужно переработать тонну биологической массы.

Для повышения прочности установки ее обычно заглубляют в землю. Реактор должен иметь входную трубу для загрузки биомассы и отводное отверстие для удаления отработанного материала. Сверху в баке должно быть отверстие, через которое выводится биогаз. Лучше закрывать его на гидрозатвор.

Для правильной реакции емкость должна быть герметично закрыта, без доступа воздуха. Гидрозатвор обеспечит своевременный вывод газов, что предотвратит взрыв системы.
