Для чего нужен эжектор в насосной станции и как он работает

Принцип работы

Чтобы понять, что такое эжектор, и узнать его принцип работы, необходимо изучить назначение основных составляющих прибора. Он состоит из следующих конструктивных частей:

• Патрубок с узким концом, называемый сопло . Вода, протекающая через сопло, приобретает большое ускорение и выходит из этого устройства на большой скорости. Для чего это нужно? Всё дело в том, что поток воды на большой скорости оказывает не такое большое давлению на окружающие плоскости.
• Смесительное устройство . Вода из сопла попадает в это приспособление. Здесь происходит значительное разряжение всего объёма жидкости.
• Всасывающая ёмкость . Под влиянием разряжения в смесителе во всасывающую камеру начинает поступать вода из скважины. После этого смешанный поток жидкости попадает в следующий элемент – диффузор.
• Диффузор . Из этой части конструкции жидкость продвигается дальше по трубопроводу.

По описанным выше деталям эжектора и их назначению можно понять принцип работы данного агрегата. Кратко принцип действия этого прибора можно описать, как передачу кинетической энергии от водной среды с более высокой скоростью водной среде с низкой скоростью.

Эжектор можно установить своими руками. Он монтируется в трубопроводе, проложенном от скважины к насосному приспособлению. Принцип работы агрегата таков, что часть жидкости, поднятая на поверхность, опускается обратно в гидротехническое сооружение к эжектору. Таким образом, формируется линия рециркуляции. В ходе такой работы вода вырывается из сопла с мощной скоростью и уводит за собой часть жидкости из скважины, создавая дополнительное разряжение в трубах. Благодаря такому принципу работы насосное оборудование тратит намного меньше мощности на подъём воды с большой глубины.

Для регулировки объёмов жидкости, возвращающейся обратно в систему, на линии рециркуляции устанавливается специальный вентиль. Благодаря ему можно регулировать эффективность работы всей системы.

Преимущества насосов эжекторного типа:

• нет необходимости в выборе агрегата с мощным двигателем;
• насосная часть не будет такой массивной;
• это обеспечит меньшее потребление электроэнергии и продолжительную работу насосного оборудования;
• благодаря эжектору облегчается запуск всего насосного оборудования, поскольку небольшое количество воды создаёт в трубах достаточное разрежение.

Как действует эжектор

Эжектор представляет собой компактное и эффективное устройство. Прибор отличается простой конструкцией, его легко соорудить своими руками из имеющихся в доме материалов. В основе лежит принцип: придание ускорения потоку жидкости, увеличивая ее объем при поступлении из скважины за определенное время.

Данное способ уместен, если в скважине установлен поверхностный насос. С эжектором можно изменить высоту. На которой происходит забор воды до сорока метров. Выгода установки эжектора лежит в экономии электричества, ведь более мощный насос потребляет много электроэнергии.

Составные части эжектора:

1.Камера, всасывающая жидкость.

2.Смесители.

3.Диффузор.

4.Узкое сопло.

В основе работы устройства лежит принцип Бернулли. При увеличении скорости потока, снижается давление около него, образуется область разрежения. Жидкость засасывается в сопло с диаметром меньшим, чем вся конструкция. Суженое пространство заставляет ускориться потоку воды. Жидкость течет в смесительную камеру, образуя внутри низкое давление, сама же вода течет под действием высокого давления. В эжектор поступает жидкость из насосного оборудования. Устройство должно стоять так, чтобы некоторый объем воды, поднятый насосным оборудованием, вернулся в эжекторную конструкцию сквозь сопло.

Насос затрачивает мало энергии, чтобы перекачать воду на поверхность. При этом увеличивается производительность насоса, глубина скважины также становится больше, на которой добывают жидкость. Эжектор при всасывании воды работает самостоятельно, не дает насосу работать на сухом ходе.

Для регулировки эжектора применяют простой кран, установленный на циркуляционном контуре, по которому жидкость поступает из насосного оборудования к соплу. Краном можно увеличивать, либо уменьшать напор поступающей воды, при этом изменяется скорость жидкости в обратном потоке.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

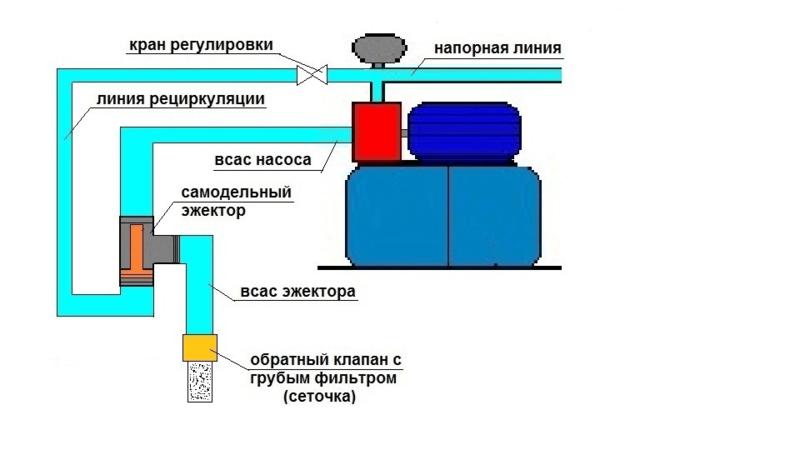

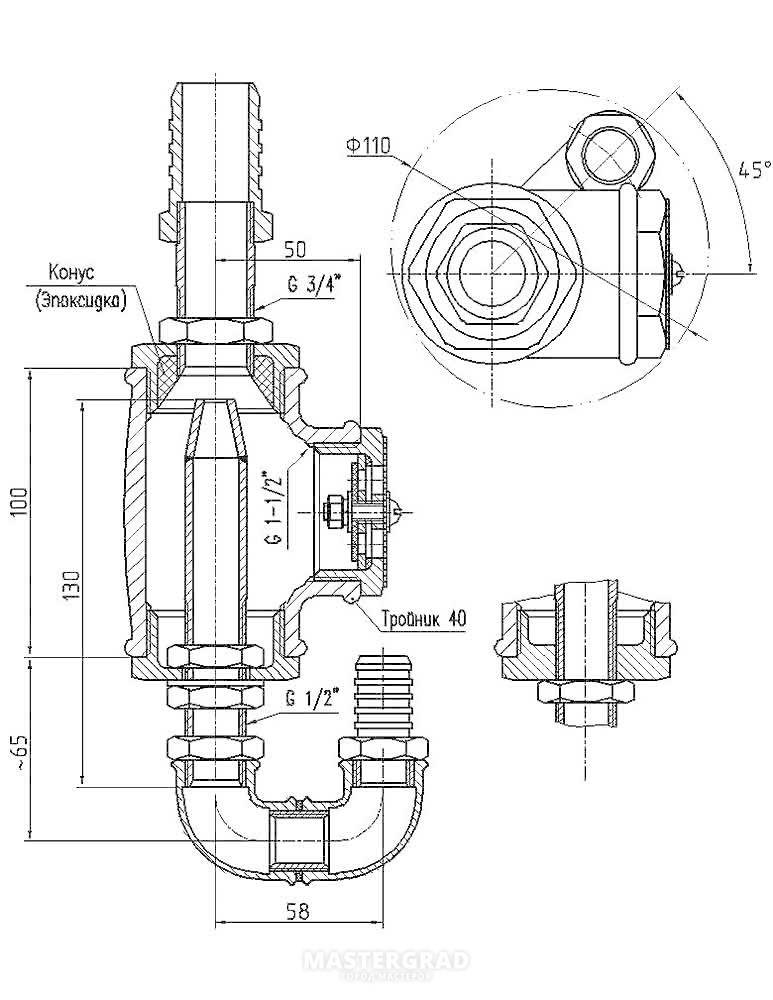

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Особенности станций, оснащенных эжекторами

Станции с эжектором применяют, чтобы организовывать водоснабжение, когда подземные пласты воды залегают на значительных глубинах, превышающих 10 м.

Насосная конструкция имеет определенные особенности, позволяющие поднимать воду на поверхность с глубины свыше 30 м.

Вот основные сферы использования систем, оснащенных эжекторами:

• подача воды в жилые дома;
• водоснабжение дач и коттеджей;
• доставка чистой воды, предназначенной для любых бытовых целей;
• организация полива.

Если нужно приобрести устройство, которое может подавать жидкость в автоматическом режиме, то эжекторная станция может считаться оптимальным решением.

Данная станция осуществляет забор питьевой воды, в которой нет абразивных частичек, и которая имеет невысокую степень минерализации.

Эжекторная станция включает в себя те же конструктивные элементы, что и обычное автоматическое оборудование:

• насосная часть;
• двигатель;
• водонапорная емкость;
• автоматическое устройство, включающее и отключающее подачу воды.

Основное отличие эжекторной системы от любой другой – наличие внутреннего или выносного эжектора. В ходе подключения оборудования на территории дома, желательно приобретать станцию с внешним эжектором.

Он издает меньший шум, в сравнении с внутренним эжектором, и продолжает подавать нужный объем воды, даже если скважина будет удалена на большое расстояние от дома.

Однако благодаря эжектору, существенно улучшаются технические характеристики насоса, находящегося на поверхности, при этом материальные затраты существенно уменьшаются.

Как действует эжектор

Эжектор представляет собой компактное и эффективное устройство. Прибор отличается простой конструкцией, его легко соорудить своими руками из имеющихся в доме материалов. В основе лежит принцип: придание ускорения потоку жидкости, увеличивая ее объем при поступлении из скважины за определенное время.

Данное способ уместен, если в скважине установлен поверхностный насос. С эжектором можно изменить высоту. На которой происходит забор воды до сорока метров. Выгода установки эжектора лежит в экономии электричества, ведь более мощный насос потребляет много электроэнергии.

Составные части эжектора:

1.Камера, всасывающая жидкость.

2.Смесители.

3.Диффузор.

4.Узкое сопло.

В основе работы устройства лежит принцип Бернулли. При увеличении скорости потока, снижается давление около него, образуется область разрежения. Жидкость засасывается в сопло с диаметром меньшим, чем вся конструкция. Суженое пространство заставляет ускориться потоку воды. Жидкость течет в смесительную камеру, образуя внутри низкое давление, сама же вода течет под действием высокого давления. В эжектор поступает жидкость из насосного оборудования. Устройство должно стоять так, чтобы некоторый объем воды, поднятый насосным оборудованием, вернулся в эжекторную конструкцию сквозь сопло.

Насос затрачивает мало энергии, чтобы перекачать воду на поверхность. При этом увеличивается производительность насоса, глубина скважины также становится больше, на которой добывают жидкость. Эжектор при всасывании воды работает самостоятельно, не дает насосу работать на сухом ходе.

Для регулировки эжектора применяют простой кран, установленный на циркуляционном контуре, по которому жидкость поступает из насосного оборудования к соплу. Краном можно увеличивать, либо уменьшать напор поступающей воды, при этом изменяется скорость жидкости в обратном потоке.

Эжекторы

СТРУЙНЫЕ НАСОСЫ, ЭЖЕКТОРЫ, ИНЖЕКТОРЫ, НАСОСЫ С РАБОЧИМ ПОТОКОМ, ГИДРОЭЛЕВАТОРЫ, ГАЗОСТРУЙНЫЕ УСТРОЙСТВА

РАЗНЫЕ НАЗВАНИЯ, ОДНА КОНСТРУКЦИЯ И ОДИН ПРИНЦИП ДЕЙСТВИЯ

В конструкции струйного насоса нет механического привода. За счет этого он обладает хорошими производственными характеристиками. Так, это оборудование просто в уходе, обслуживании и имеет высокую производительность при низких регламентных и эксплуатационных расходах, а так же надежно при эксплуатации.

ООО «Газовый Инжиниринг» оказывает услуги по внедрению газодинамических устройств. Мы имеем многолетний опыт расчета технологических схем установок с различным оборудованием используя программный продукт HYSYS, проектирования и моделирования нестандартного газодинамического оборудования при использовании высокоточных алгоритмов ANSYS, разработки конструкторской документации, изготовлении газового оборудования с последующим выполнением шеф-монтажных и пуско-наладочных работ.

Все предлагаемое оборудование мы рассчитываем и проектируем только под индивидуальные эксплуатационные параметры заказчика. Такой подход дает гарантии оптимального выбора оборудования с последующимй снижением капитальных затрат и экономии на эксплуатационных расходах.

Эжекторы — это разновидность оборудования струйного типа. Эжекторное оборудование показало успешную работу в самых разнообразных отраслях, таких как энергетическая, нефтегазовая, химическая, авиационная, судостроительная и т. д. Такое широкое использование может быть объяснено, прежде всего, не высокой стоимостью изготовления при высокой производительности, простотой конструкции, надежностью в эксплуатации и рядом других преимуществ по сравненю с оборудованием-аналогами. Использование эжекционных струйных течений жидкостей и газов позволяет интенсифицировать процессы теплообмена, массообмена, очистки газов от механических примесей и капельной жидкости, смешения и эмульгирования.

ПРЕДПРИЯТИЕ ООО «ГАЗОВЫЙ ИНЖИНИРИНГ» БЕРЕТ В РАБОТУ ЗАКАЗЫ НА РАЗРАБОТКУ, ИСПЫТАНИЯ И ПРОИЗВОДСТВО ОБОРУДОВАНИЯ НА ОСНОВЕТЕХНОЛОГИЙ ЭЖЕКТИРОВАНИЯ ЖИДКОСТИ И ГАЗОВ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ ЗАКАЗЧИКА.

ПРЕДПРИЯТИЕ ООО «ГАЗОВЫЙ ИНЖИНИРИНГ» БЕРЕТ В РАБОТУ ЗАКАЗЫ НА РАЗРАБОТКУ, ИСПЫТАНИЯ И ПРОИЗВОДСТВО ОБОРУДОВАНИЯ НА ОСНОВЕТЕХНОЛОГИЙ ЭЖЕКТИРОВАНИЯ ЖИДКОСТИ И ГАЗОВ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ ЗАКАЗЧИКА.

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

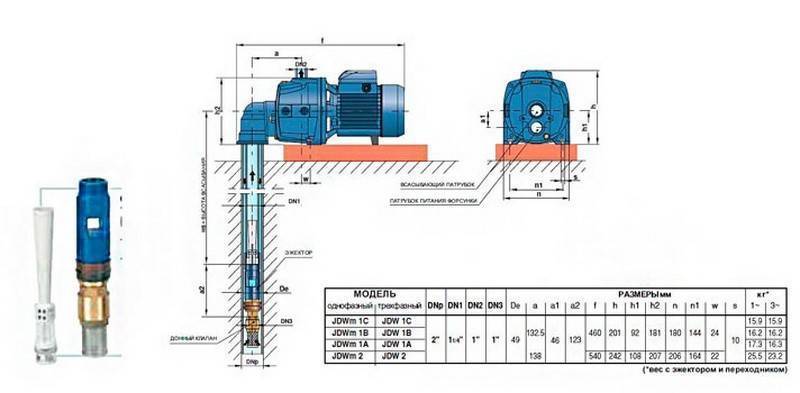

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.

В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

• глубина до 10 м позволит выбрать однотрубное подключение станции;
• глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Эжекторные насосы Ebara

Японская компания выпускает отличные самовсасывающие насосы Ebara JEXM, которые можно использовать для:

• водоснабжения;
• подачи воды из неглубоких скважин и колодцев;
• повышения давления и пр.

Также модель JEXM можно применять для полива садовых участков, организации автономного водоснабжения, в качестве подпиточных устройств или установок для тушения пожара.

Оборудование от японского производителя работает с чистой или технической водой без посторонних частиц и волокон. Насосы выполнены из нержавеющей стали, благодаря чему обеспечивается их длительная и бесперебойная работа.

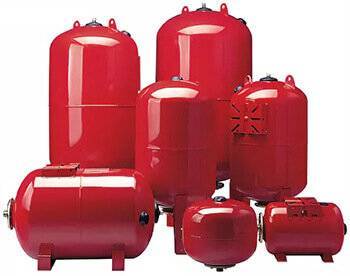

Типы гидроаккумуляторов

1. Закрытый.
2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.
