Как высчитать оптимальную высоту раковины
Согласно строительным нормам, раковины в жилых помещениях необходимо устанавливать на высоте 80-85 см, но исследования показали, что это не самое удобное расположение. В данном случае большинству людей приходится сильно нагибаться, чтобы помыть руки, поэтому лучше руководствоваться антропометрическими параметрами мужчин и женщин.
Оптимальная высота установки умывальника (от пола до бортика) для мужчин, женщин и детей
| Мужчины | 94-102 см |
| Женщины | 81-93 см |
| Подростки | 65-80 см |
| Дети | 40-60 см |
Если раковиной будут пользоваться несколько человек разного возраста и пола, лучше выбрать среднюю высоту – 86-93 см от пола, а для детей установить специальную подставку или второй умывальник. Правда, такое расположение возможно только для моделей с возможностью регулировки высоты – для умывальников типа «тюльпан» или тех, которые врезаются в тумбы, обычно используются параметры СНиП (80-85 см).
Кроме того, существуют определенные технические нормы, которые регулируют местоположение раковины по отношению к другим предметам интерьера.
| Элемент интерьера | Расстояние до раковины, см |
|---|---|
| 25 | |
|
|
30 |
| 25 | |
| 30 | |
| 20 | |
| 60 | |
| 60 |
Расстояние от боковой стены до края умывальника должно составлять не менее 20 см, а свободная зона – около 70 см (если раковина установлена в нише, этот показатель увеличивается до 90 см).
Прежде чем устанавливать раковину в санузле, необходимо тщательно измерить помещение, продумать оптимальное расположение сантехники и мебели, после чего нарисовать подробную схему интерьера с указанием всех замеров.
При покупке модели важно обратить внимание на то, чтобы крепления модели соответствовали системе водопровода. Еще один важный аспект – выбор смесителя, который лучше всего приобретать вместе с раковиной, так как они могут иметь отверстие под смеситель или быть глухими

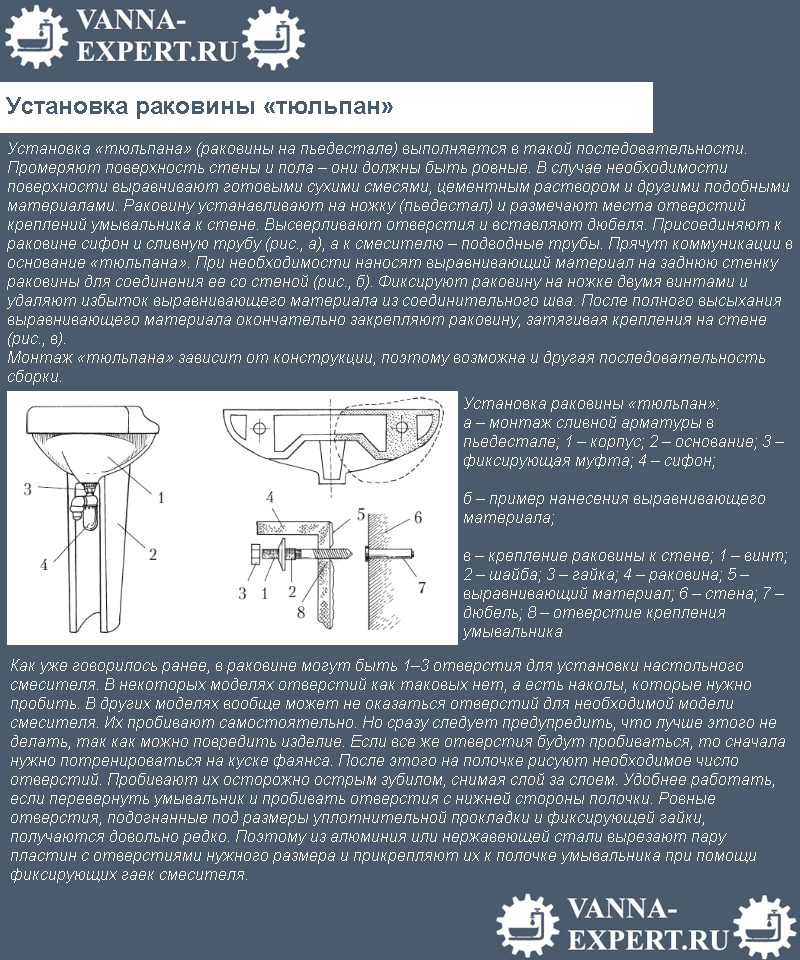

Раковины типа «тюльпан» комплектуются основанием стандартной длины, но существует возможность изменить высоту раковины по своему усмотрению (правда, только в том случае, если ее дизайн и конфигурация достаточно просты)
Для этого нужно обрезать основание раковины или установить его на любую подставку – главное, чтобы она была надежной и устойчивой.
При установке сантехники необходимо учитывать расстояние между сливом и сифоном: если сифон будет находиться ниже уровня слива, использование умывальника может привести к серьезным проблемам.
Если под раковиной планируется поставить стиральную машину, ее высота не должна превышать 70 см, так как между прибором и умывальником должен быть достаточно большой зазор
Отжимая белье, машинка может вибрировать, и если ее край будет упираться в край умывальника, может повредиться пластиковой покрытие прибора или самой раковины.
Установку раковины необходимо производить по уровню, причем лучше всего использовать лазерный уровень, так как он позволяет производить работы более точно.
Самый простой вариант монтажа умывальника для новичков – накладная модель, так как она не требует специальных навыков и знаний.
Если габариты помещения позволяют, можно установить рядом два умывальника. Расстояние между ними должно составлять 94-109 см, а между кранами – 90 см.
Правильный выбор и установка раковины – залог того, что сантехника будет служить своему владельцу верой и правдой на протяжении долгих лет.
Видеоурок монтаж и подключение раковины на пьедестале
При установке мойки и подключении системы учитывайте ряд моментов:
Планируя подключить двойную раковину, выбирайте специальный сифон, имеющий двухтрубный выход. Высота слива под раковину в ванной не должна превышать 500-550 мм
При подключении к канализации важно надежно заделать все стыки, иначе в ванной появятся неприятные запахи. Если при проверке герметичности стыков заметны протечки воды, снимите манжету и, дав всем элементам просохнуть, смажьте соединительную манжету герметиком и «верните» в исходное положение. Если при проверке герметичности стыков заметны протечки воды, снимите манжету и, дав всем элементам просохнуть, смажьте соединительную манжету герметиком и «верните» в исходное положение
Если при проверке герметичности стыков заметны протечки воды, снимите манжету и, дав всем элементам просохнуть, смажьте соединительную манжету герметиком и «верните» в исходное положение.
Монтаж и подключение мойки не представляет особой сложности, но довольно трудоемко. На некоторых этапах установки без помощника не обойтись. Но в целом при желании любой домашний умелец легко справится с установкой умывальника своими силами.
|
Имя |
Европа, мм |
Россия, мм |
| Раковина | 850 ВКонтакте | 850 ВКонтакте |
| Зеркало над раковиной | 1200 НК | — |
| Мыльница (раковина) | 950-1000 норвежских крон | — |
| Держатель для полотенец (раковина) | 800 г до н.э | — |
| Держатель туалетной бумаги | 750-950 ВКонтакте | — |
| Держатель запасного рулона | 300 нк | — |
| Держатель щетки | 200 на шарах ВКонтакте | — |
| Подвесной унитаз | 400 ВКонтакте | — |
| Биде | 400 ВКонтакте | — |
| Держатель полотенца (биде) | 800 г до н.э | — |
| Мыльница (биде) | 700 г до н.э | — |
| Ванна | 600 ВКонтакте | 600 ВКонтакте |
| Ручной душ (ванна) / шланг не должен находиться в ванне / длина шланга 1,25 м / 200 мм от вертикальной оси смесителя | кронштейн для ванной 500 NK VK | — |
| Вупыск для трубы (кадки) / при длине трубы 1,25 м / 200 мм от вертикальной оси смесителя | 700 С из ванной ВК | — |
| Мыльница (ванная) | 100 на НК из бани ВК | — |
| Смеситель для ванной | 300 C из ванной VK | 800 C от поверхности напольного покрытия |
| Душевая лейка (душевая кабина) | 2100-2250 по НК с поверхности напольного покрытия | |
| Ручной душ на штанге (душевая кабина) | 2095 в ВК с поддонного сайта | — |
| Боковые душевые форсунки (3 шт.) | 600/1000/1400 C с поддона | — |
| Боковые душевые форсунки (2 шт.) | 700/1300 C от площади поддонов | — |
| Кран для душа | 1200 C с поддона | 1200 |
| Отвод шланга (душевая кабина) | 1400 C от площади поддонов | — |
| Ручка | 1000 NK с поддона | — |
| Душевой поддон | — | 400 ВКонтакте |
- Если не указано иное, все значения взяты из знака готового пола
… Например, значение «Мойка: 850 мм по ВК» содержит предписание для установки так, чтобы верхний край мойки (ВК; верхняя часть стороны) находился на высоте 850 мм от поверхности чистый пол (покрытие).
-
Nc
– значение указано ниже
край.
-
ВК
– значение указано выше
край (по верху пятки).
-
С УЧАСТИЕМ
– значение дано выемке соответствующей осевой
линии (горизонтальные или вертикальные).
Когда в России появилась туалетная бумага?
Нам кажется, что вам будет интересно узнать об истории производства туалетной бумаги в нашей стране. Вот какая информация была опубликована в рамках проекта TheQuestion :
Производство туалетной бумаги в СССР началось только в 1968 году, когда на Сясском ЦБК (Ленинградская область) были установлены две британские бумагоделательные машины. 3 ноября 1969 года запуск состоялся, но первая партия средств гигиены не вызвала интереса у потребителей: советские граждане просто не знали, для чего они предназначены. Только после масштабной рекламной кампании (ролики о туалетной бумаге Сясского завода перед показами в кинотеатрах показывали) начался настоящий бум. Товары личной гигиены, столь распространенные во всем мире, сразу стали дефицитом в СССР, и до 1980-х годов их можно было получить только после огромной очереди.»
Следовательно, потребность в держателе туалетной бумаги возникла сравнительно недавно.
В зависимости от уклона канализационной трубы:
- для трубы диаметром 100 мм – не менее 2 см на метр
- для трубы диаметром 50 мм – не менее 3 см на метр
На какой высоте осушается канализация сантехнических систем?
Для прикрепленного унитаза 160-190 мм (в зависимости от производителя и модели) установка на месте даст наиболее правильный ответ.
В остальных случаях:
- для унитаза подвешен на высоте 220-240 мм от земли
- для душевой кабины с поддоном 60 мм
- для бассейна 500-550 мм
- для ванны 100-150 мм
- для кухонной мойки 300-400 мм
- для стиральной и посудомоечной машины 600-700 мм
Если по техническим причинам канализационные стоки для ванной (душ, туалет) увеличены, есть возможность сделать подиум на необходимой высоте под ванной (душ, унитаз.

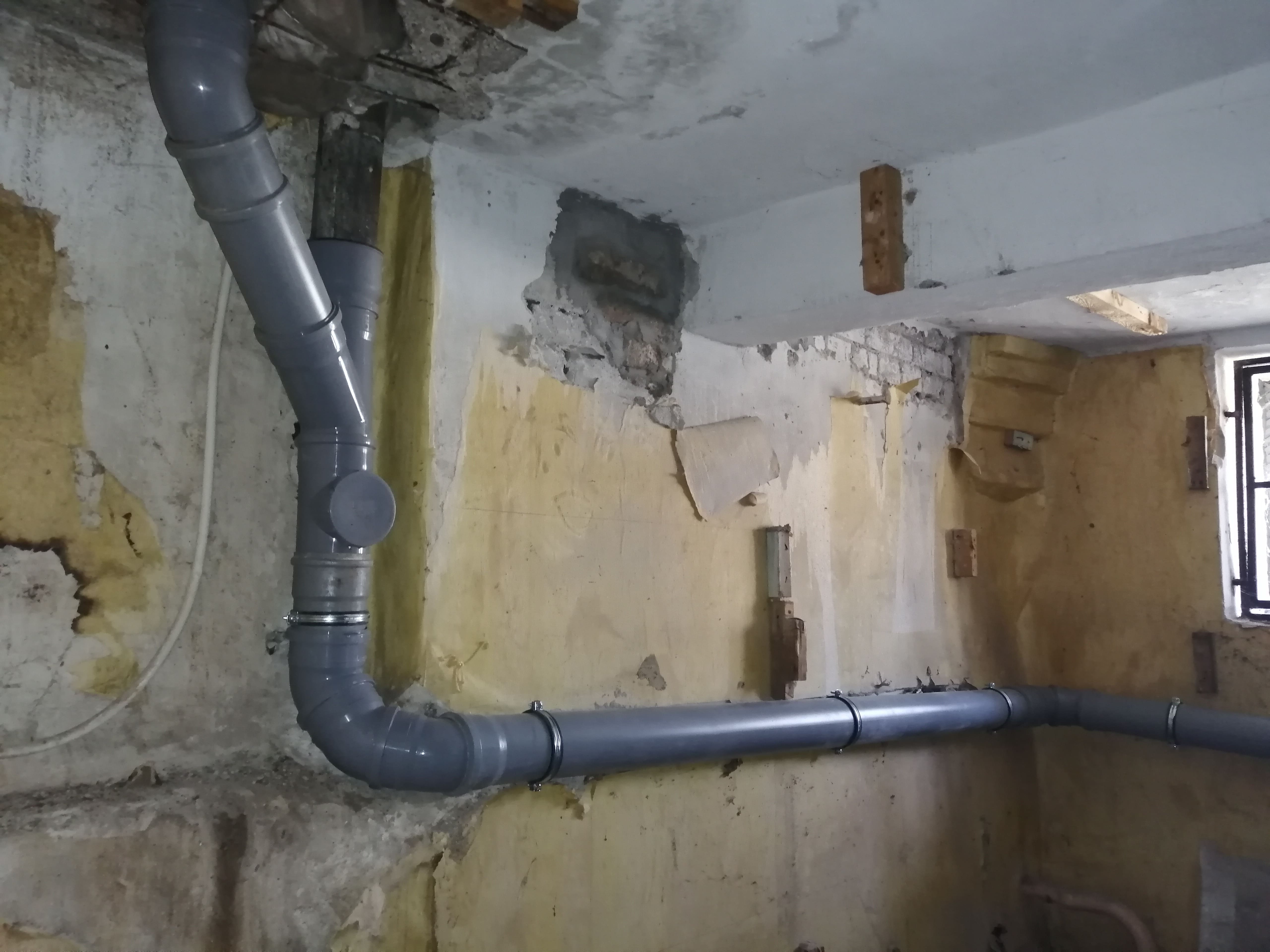

Как изменить высоту приемного отверстия в стояке
Если вы переносите приемное отверстие ниже, учитывайте, что стояк – общедомовая коммуникация. Если вы что-то сделаете неправильно, и лишите соседей сверху возможности нормально пользоваться туалетом, ничем хорошим для вас это не обернется.
Если вы врезаете канализацию в стояк ниже, чем она подключена, учитывайте следующее. Без повреждения плиты перекрытия минимальная высота приемного отверстия от пола 2,5 см. Чтобы подключить лежак к стояку, необходимо использовать хомут, который перекрывает сливное отверстие не меньше, чем на четверть диаметра в каждую сторону.
Диаметр лежака 90-110 мм, поэтому, чтобы опустить ниже, чем на 2,5 см, необходимо повредить плиту перекрытия.
Подробно процесс подключения к стояку описан в статье Врезка в канализационную трубу — основные правила и моменты врезки.
Если вы не профессиональный строитель, не повреждайте плиту перекрытия. Это опасно для жизни. По российскому законодательству внесение изменений в конструкцию здания без согласования с городским отделом архитектуры незаконно, и карается крупным штрафом.
Если минимальное расстояние от пола до приемного отверстия стояка не позволяет создать правильный уклон, поднимайте приемное отверстие лежака. Для этого поднимайте уровень пола или уровень установки сантехнических приборов.
На какой высоте повесить полотенцесушитель?
Существуют определенные требования СНиП, которые диктуют правила установки оборудования. Согласно нормам, лесенку или змеевик необходимо размещать на расстоянии 120 см от пола.
Полотенцесушитель для ванной комнаты должен монтироваться с отступом от близко находящихся предметов — ванны, душевой кабины или раковины. Лесенку можно устанавливать над стиральной машиной, при условии, что машинка не вертикального типа загрузки. Это связано с тем, что открывающаяся крышка не должна соприкасаться с нижним сегментом змеевика.
Если змеевик предназначен не только для сушки, и обеспечивает обогрев помещения, специалисты рекомендуют размещать его ниже стандартных норм, но не превышая предела в 90 см, чтобы теплый воздух равномерно распространялся по всей площади. Это имеет значение также, если ванная низкая, а полотенцесушитель больших размеров.
Рекомендации по установке и высоте:
- Расстояние от пола должно составлять 90-170 см, в зависимости от формы. Необходимо размещать так, чтобы человек мог спокойно доставать до верхней перемычки.
- Змеевик монтируют с шагом минимум 120 см, лесенку – 90 см.
- Независимо от дизайна, расстояние от сантехники выдерживается в 60 см.
Рассчитывая способ подключения, важно определить к какому стояку будет подводиться полотенцесушитель. Не всегда получается повесить его на желаемое место
Размещать устройство над ванной нельзя ни в коем случае – это травмоопасно и нефункционально
Не всегда получается повесить его на желаемое место. Размещать устройство над ванной нельзя ни в коем случае – это травмоопасно и нефункционально.
Тоже интересно: Решение проблемы с мятыми и влажными полотенцами в ванной
Нормы монтажа
Согласно СНиП 3.05.01, разработанным еще во времена далекого 1985 года, стандартная высота раковины в ванной составляет 85 сантиметров, при этом во время монтажа разрешается отклонение с допуском 20 мм в большую или меньшую сторону.
Эта величина является компромиссом между уровнем умывальника, удобный для использования мужчин, и женщин, которые традиционно немного ниже ростом. Именно поэтому большинство российских и зарубежных производителей выпускают раковины на постаменте и тумбы с встроенными мойками высотой 83-87 сантиметров.
Правильность выбора расстояния от пола до верхнего бортика мойки оказывает значительное влияние на комфорт использования сантехнического прибора:
От того, правильно ли установлены сантехнические приборы, зависит, насколько удобно будет ими пользоваться человеку. Если раковина устанавливается слишком низко, то при умывании придется наклоняться, из-за чего могут возникнуть позвоночные боли. Если же умывальник, наоборот, слишком высокий, то им не смогут пользоваться дети.
Расстояние между полом и мойкой оказывают влияние на подключение их к водопроводу и канализации. Как правило, под умывальником также располагаются счетчик воды, иногда фильтры для очистки и другие приборы, монтаж которых занимает немало места. Необходимость установки дополнительного оборудования также нужно учитывать при выборе уровня умывальника.
Автор статьи
Видео-инструкция
Делаете ремонт в санузле и хотите подключить душевую кабину собственноручно? Согласитесь, комфортность принятия водных процедур, и защищенность от случайного затопления ванной комнаты во многом зависят от качества установки и исправности сливного оборудования.
Разберемся, как правильно выбрать слив для душевой кабины, на какие параметры ориентироваться при покупке устройства. А также приведем пошаговую технологию обустройства сливной системы душа.
Инструкция сборки и монтажа оборудования сопровождается наглядными фотографиями для лучшего понимания процесса. Статья дополнена видеороликами о нюансах монтажа душевых сливов.
В сантехнических магазинах представлены преимущественно с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.
В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода . Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.
Галерея изображений
Гофрированный сифон требует хорошей фиксации, а после первого спуска большого количества воды необходимо удостовериться, что гофра не отклонилась
Гидрозатвор в гофрированных сифонах формируется в удаленном от слива месте вручную. Для этого шланг изгибается в виде буквы U и фиксируется в данном положении ниже уровня отверстия поддона.
Существуют и эксклюзивные варианты сифонов, объединяющие черты сразу нескольких конструкционных вариантов.
Способы монтажа
Существует несколько вариантов для установки ванной. При этом специалисты могут придерживаться стандартных норм по высоте или изменять параметр с допустимым пределом, в зависимости от нюансов. Это возможно при условии соблюдения технологии. Способы заключаются в следующих факторах:
Установка на ножках производится при наличии в комплектации опор. При помощи регулировочного устройства устраняют зазор и корректируют устойчивость.
Если таки механизмы отсутствуют, в место основания крепления столбиков забивают стопорный болт клиновидной формы. С помощью этого элемента можно приподнимать или опускать ванную, добиваясь нужной высоты.
Чугунные тяжелые конструкции часто помещают на кладку из кирпичей для надежности. Для этого по периметру предполагаемой зоны монтажа укладывают на раствор камень, соблюдая параметры.
При этом обустраивают наклон в сторону слива с расчетом угла в 2-3 0. На такой постамент оборудование можно помещать спустя три-четыре дня после застывания раствора.
Далее присоединяют канализационные и водопроводные трубы, места стыков обрабатывают герметиком. Для придания эстетичности кирпич можно облицевать декоративным материалом, учитывая обязательный доступ к коммуникационным узлам.
Если ванная устанавливается на ножки, можно усилить крепеж для надежности посредством металлических уголков. Детали присоединяют к стене при помощи саморезов или турбовинтов, по 6-7 штук с каждой стороны.
Если распределить профили по всему периметру, можно обойтись без опор. Для уклона передние края уголков должны быть прикручены на 3-4 см ниже. Это очень надежный способ, так как вес ванной равномерно распределяется на каждый элемент.
Еще один вариант – установка на каркас, сваренный из труб. Иногда его делают из деревянных реек, но в этом случае потребуется обработать планки антисептиком и гидрофобным составом в целях защиты от воздействия влаги.
Диаметр элементов должен быть не менее 2,5 см, чтобы каркас свободно помещался в закругленные борта. Между рейками и основанием ванной необходимо обеспечить амортизационный слой для устойчивости. Это делают при помощи резиновых прокладок и пены. Также заполняют все зазоры и пустые пространства.
Установка на штробах является распространенным способом в частных домах. Для этого при помощи перфоратора в стенах проделываются канавки заданного размера.
В эти выемки вдеваются бортики с трех сторон, далее необходимо оклеить строительным скотчем, промежутки задуть пеной. После застывания излишки удалить и обработать герметиком.
Размеры для подключения нестандартного сантехнического оборудования
Уточняю: данные выше значения – распространённые, стандартные, однако при нынешнем разнообразии фирм-производителей и моделей требуется подходить индивидуально в каждом случае.
Если вы намерены ставить какое-то новое, эксклюзивное сантехническое оборудование, то следует сначала посмотреть техническую карту установочных и присоединительных размеров именно к этому оборудованию. Это нужно сделать раньше, чем подводить воду и прокладывать канализацию – чтобы не пришлось переделывать, поэтому лучше закупить желаемую сантехнику заранее (если есть место для складирования).
Разметка, штробление и прокладка
После выбора типа разводки можно приступать к разметке трасс трубопроводов. Для полипропиленовых и медных труб все соединения происходят под прямым углом.
А для металлопластиковых и труб из сшитого полиэтилена штробы могут прокладываться с закруглениями на поворотах.
Штробы можно выдалбливать перфоратором, нарезать штроборезом или болгаркой с алмазным диском по камню. Это самый грязный и пыльный этап работы.
При прокладке труб следует учесть, что горячую трубу принято прокладывать сверху, а холодную снизу.
Размер штроб должен быть такой, чтобы трубы легко укладывались в штробу с надетой на них теплоизоляцией из вспененного полиэтилена, которая после замуровки обеспечит компенсацию теплового расширения труб.
В пространстве под ванной штробить стену для прокладки труб вовсе необязательно, это место и так закрыто. Для крепления труб в штробах можно пользоваться стандартными клипсами, но они занимают много места, поэтому часто пользуются дюбелем и медной проволокой.
Для того чтобы точно выставить водорозетки смесителя ванны для всех видов труб существуют специальные монтажные планки, где выходы труб расположены на расстоянии 150 мм. Рекомендуется пользоваться именно ими.
При прокладке горизонтальных участков канализационных труб следует соблюдать уклон 3 см на 1 метр длины
При повороте на 90 градусов лучше пользоваться двумя уголками по 45 градусов, за исключением выхода на сантехприборы.
При сборке канализационных труб не надо забывать о манжетах, которые следует смазывать техническим вазелином.
Разметка, штробление и прокладка
После выбора типа разводки можно приступать к разметке трасс трубопроводов. Для полипропиленовых и медных труб все соединения происходят под прямым углом.
А для металлопластиковых и труб из сшитого полиэтилена штробы могут прокладываться с закруглениями на поворотах.
Штробы можно выдалбливать перфоратором, нарезать штроборезом или болгаркой с алмазным диском по камню. Это самый грязный и пыльный этап работы.
При прокладке труб следует учесть, что горячую трубу принято прокладывать сверху, а холодную снизу.
Размер штроб должен быть такой, чтобы трубы легко укладывались в штробу с надетой на них теплоизоляцией из вспененного полиэтилена, которая после замуровки обеспечит компенсацию теплового расширения труб.
В пространстве под ванной штробить стену для прокладки труб вовсе необязательно, это место и так закрыто. Для крепления труб в штробах можно пользоваться стандартными клипсами, но они занимают много места, поэтому часто пользуются дюбелем и медной проволокой.
Для того чтобы точно выставить водорозетки смесителя ванны для всех видов труб существуют специальные монтажные планки, где выходы труб расположены на расстоянии 150 мм. Рекомендуется пользоваться именно ими.
При прокладке горизонтальных участков канализационных труб следует соблюдать уклон 3 см на 1 метр длины
При повороте на 90 градусов лучше пользоваться двумя уголками по 45 градусов, за исключением выхода на сантехприборы.
При сборке канализационных труб не надо забывать о манжетах, которые следует смазывать техническим вазелином.
Расстояния от раковины до окружающей сантехники
СНиП 3.05.01-85 и иные нормативы помимо высоты раковины регламентируют ее расположение относительно других сантехприборов и стен, рекомендуемые минимальные значения:
- между осями расположенных в ряду умывальников — 650 мм;
- от бортов чаши до стен в помещениях с инвалидами и обычными жильцами — 200 мм;
- до биде или унитаза — 300 мм;
- до ванны или душевой кабины — 300 мм;
- до полотенцесушителя или розетки — 600 мм.
При установке раковины необходимо обеспечить перед ней свободную рабочую зону около 700 мм, если сантехнический прибор для умывания расположен в нише, зона увеличивается до 900 мм.
Советы по установке ванной с учетом стандартной высоты
Производя монтаж самостоятельно или при помощи профессионалов, необходимо определиться с несколькими нюансами, которые будут учитываться во время работы:
Оборудование важно размещать максимально горизонтально. Для этого используют уровень, который прислоняют к примыкающему бортику у стены.
Добиться выравнивания можно при помощи металлических пластин, размером 10х10 см и толщиной 0,5 см
Не рекомендуется использовать алюминиевые прокладки с целью предотвращения деформации. Лучше устанавливать элементы под опоры на более мягкое основание, например, деревянное. Это поможет не допустить проседания в процессе эксплуатации оборудования.
Если сантехника приобретается в комплекте с ножками, необходимо обеспечить правильную установку сифона, для которого дно емкости приподнимают над полом на 15 см.
Угол в месте примыкания бортов к стене должен составлять 90 0
Соблюдение достигается при помощи обычного треугольника.
При расчете высоты важно учитывать рост всех членов семьи, так как отклонение от нормы в большую сторону может быть затруднительным для использования ванной детьми или пожилыми людьми.
При планировании облицовки кафелем важно включить в расчеты стандартную высоту ванной в 60 см от пола. Это поможет выбрать нужное количество плитки, без лишних подрезаний и обеспечить эстетичный вид в области стыков со стеной.
Особенности монтажа
Собственно большая часть информации уже рассказана, остается только собрать приобретенные комплектующие в соответствии с проектной задумкой.
Трубы собираются от стояка (вводной трубы) в сторону потребителя. Другими словами, первыми монтируются трубы, которые ближе к точке слива в общедомовой стояк.
В каждом соединении труба должна входить в раструб предыдущей примерно на 50 мм. Если манжет в раструбе слишком плотный и не получается вставить отвод, то нужно смазать манжет жидким мылом или моющим средством — дело пойдет гораздо легче.
Режутся пластиковые трубы любыми подручными средствами: болгаркой, ножовкой по металлу. Можно даже делать отрезание обычной ножовкой по дереву. Главное очистить резанный край от всевозможных заусенцев — заусенцы внутри трубы будут провоцировать засор, а заусенцы снаружи — не дадут нормально собрать детали.
Некоторые мастера практикуют нанесение силикона на манжеты собираемых деталей — якобы стык получается еще более герметичным. Хочется заметить, что манжетные соединения, которыми снабжена любая канализационная пластиковая труба, отлично справляются со своей задачей без силикона
. Поэтому все-таки рекомендуется воздержаться от самодеятельности.
В некоторых ситуациях нужно закрепить две детали между собой, чтобы в процессе эксплуатации одна не вышла из другой. Категорически нельзя этого делать при помощи саморезов, которые некоторые мастера закручивают в торец раструба. Торчащий внутри трубы острый кончик самореза будет собирать волосы и провоцировать засор. Если по каким-либо причинам собранный узел испытывает механическое напряжение «на расстыковку» — нужно закрепить обе части при помощи кронштейнов или иных крепежных приемов.
Для формирования и контроля требуемых уклонов труб очень удобно пользоваться лазерным уровнем. Соорудив горизонтальный луч немногим выше горизонтального лежака, можно контролировать уклон, подставляя рулетку на контролируемые участки и сравнивая расстояния от трубы до луча.
На этом в принципе и все. Основные моменты монтажа канализации в ванной мы рассмотрели, возможно что-то и дополню со временем.
Оцените публикацию:
Currently 4.72
Оценка: 4.7 (95 голосов)
Особенности канализационной подводки для кухонной мойки
Размещение канализационного вывода напрямую зависит от высоты установки раковины. В этом отношении определенных норм или правил нет, но рекомендуемые значения существуют:
- взрослый человек среднего роста — 80 см от пола до верхнего среза чаши умывальника;
- подросток среднего роста — 70 см;
- ребенок — 60 см.
Эти параметры обычно выдерживаются при обустройстве общественных санитарных отделений. При строительстве частного дома или установке раковин в своей квартире высота канализации под умывальник определяется по собственному росту или особенностям телосложения членов семьи. В любом случае, стандартный уровень установки раковины принято выдерживать в диапазоне 75-85 см.
Высота и пример отвода в стену
Руководствуясь высотой раковины, размерами, особенностями ее конструкции и типом выпуска, несложно определить точку канализационного выхода. Если тип раковины не предусматривает скрытого расположения трубопровода, то расположение канализации выбирается по общим требованиям СНиП. В первую очередь должна быть учтена высота вывода канализации под унитаз, которая обычно определяет низшую точку горизонтальной части внутриквартирного участка системы.
Обычная высота канализационной трубы от пола для горизонтального участка внутриквартирной системы равна 10-15 см. Это значение обусловлено особенностями конструкции выпуска ванны, расположенного на таком уровне над полом ванной комнаты. Разница высот между этим трубопроводом и выпуском для унитаза компенсируется использованием разных диаметров труб — под унитаз используют тройник на 110 мм, а остальная часть системы, как правило, имеет диаметр 50 мм.
Существуют разные конструкции раковин, снабженных подставкой или тумбой (пьедесталом). Также имеется ряд моделей, рассчитанных на навесной способ монтажа. Открытые конструкции, у которых канализационный отвод уходит в стену, требуют точного расчета высоты размещения трубы. Если используется подвесной унитаз, горизонтальная часть системы устанавливается скрытым способом и прячется в стену.
Необходимо учесть, что параметры расположения канализации часто зависят от особенностей подводки воды. Трубы, размещенные на поверхности стены, не позволяют установить канализационную систему как придется, вынуждая приспосабливаться к существующим условиям. Чаще всего, высота вывода труб воды и канализации зависят друг от друга и требуют учета специфики монтажа или соединения. Монтируя водопровод, следует помнить о канализации, и наоборот.
Предлагаем ознакомиться Как починить дверцу стиральной машины
Наименьший уровень вывода требуется для душевых кабин — 60 мм. Чаще всего, для них приходится подводить собственную линию, расположенную гораздо ниже общего горизонтального лежака. Например, строят подиум соответствующего размера, на который устанавливают душевую кабину.
Как правило, канализация на кухне под мойкой является высшей точкой горизонтального участка внутриквартирной линии. Высота установки мойки определяется либо размерами кухонного гарнитура, либо личными предпочтениями владельца жилья. Кроме того, следует учесть высоту начальной точки лежака и прибавить к ней разницу уровней, обеспечивающую требуемый уклон.
схема — пример
Кроме того, специфика подключения кухонной сантехники позволяет выводить стоки в трубы, расположенные на любой высоте, не превышающей уровень нижней точки сифона. Чаще всего на лежаке устанавливается тройник или отвод, к которому подключается гофрированная трубка, соединенная с сифоном мойки. Скрытый способ монтажа кухонной канализации встречается крайне редко, чаще всего трубы прячутся за нижним ярусом мебельного гарнитура.
Существуют мойки, расположенные на тумбах островного типа. Они устанавливаются посредине помещения, что требует скрытого монтажа канализации ниже уровня пола. Такие системы могут создаваться только в частных домах и планироваться заранее, при создании общего проекта дома. Канализационный лежак укладывается в траншею, все остальные сантехнические приборы подключаются в вертикальные отводы, установленные в нужных точках линии.
Гидравлическое испытание труб
После того как проложены все водопроводные и канализационные трубы, соблюдены все требования по размещению водорозеток, крайне необходимо произвести испытания трубопровода или как это называют специалисты – опрессовку.
Опрессовка должна происходить под повышенным давлением в 10 атмосфер при помощи специального пресса. Для этого все водорозетки, кроме самой дальней закрываются заглушками (они же потом защитят трубы при отделке), в дальнюю водорозетку вкручивается шаровый кран.
Система заполняется водой, затем перекрывается и к крану подключается специальный опрессовочный пресс. Кран открывается и в трубопроводе нагнетается при помощи пресса давление 10 атмосфер (все опрессовщики снабжены манометрами).
Если давление в течение нескольких часов не упадет, то систему можно считать герметичной и смело замуровывать. Если нет, то следует найти место утечки, устранить неисправность и опять провести испытания.
ЗАКЛЮЧЕНИЕ
После прокладки труб и проведения гидравлических испытаний можно приступать к чистовой отделке – облицовки ванной керамической плиткой. Установку сантехприборов следует проводить на заключительном этапе.
Правильно сделанная разводка труб в ванной комнате при использовании современных труб и технологий будет служить своему хозяину не один десяток лет.
Какие размеры должны быть у выводов канализации для установки разных сантехнических устройств? Размеры выводов канализационных труб для подключения сантехники
В прошлых статьях подверглись рассмотрению правила, которые необходимо соблюдать при установке сантехники. Сейчас разберёмся, какие необходимо соблюдать размеры выводов труб канализации.
Душевая кабина и ванна подключаются к канализации при помощи специально для того предназначенной гофры и трубы или тройников поперечником 50 мм (см. фото ниже). Уровень вывода из стенки трубы поперечником 50 мм должен быть 60 мм (от уровня напольной плитки до оси этой трубы):
Если это расстояние выходит выше, то для ванны придётся устраивать подий.
Для умывальника (раковины) высота канализации от пола (вывод трубы из стенки) должна быть 530…550 мм от уровня незапятнанного пола до оси трубы:
Для унитаза приставного – 180…190 мм (зависимо от модели):
Для унитаза навесного – 220…240 мм.
Для кухонной мойки без измельчителя – 300…450 мм.
Для кухонной мойки с измельчителем – 300…400 мм.
Для стиральной и посудомоечной машины – 600…700 мм.
(все расстояния даны от уровня незапятнанного пола до оси трубы)
Уточняю: данные выше значения – распространённые, стандартные, но при сегодняшнем многообразии фирм и моделей требуется подходить персонально в каждом случае.
Если вы хотят ставить какое-то новое, эксклюзивное сантехническое оборудование, то следует поначалу поглядеть техно карту установочных и присоединительных размеров конкретно к этому оборудованию. Это необходимо сделать ранее, чем подводить воду и прокладывать сточную канаву – чтоб не пришлось переделывать, потому лучше закупить желаемую сантехнику заблаговременно (если есть место для складирования).
Кстати, от типа ванны зависит последовательность всех ремонтных мероприятий. Если ванна рядовая, то поначалу устанавливается она сама, а потом помещение облицовывают плиткой. Если же ванна с гидромассажным устройством, то всё делается напротив: ванна устанавливается в последнюю очередь.
Сколько необходимо санузлов? Если речь о квартире со свободной планировкой, то поначалу необходимо беспристрастно оценить габариты места, также мест расположения стояков, к которым будет привязка всего сантехнического оборудования. В эталоне лучше оборудовать два раздельных санузла – гостевой и хозяйский (снова же, если позволяют площади). В гостевом будут находиться только унитаз и раковина.
Естественно, у обитателей, живущих в домах с типовой планировкой, нет способности сделать несколько санузлов, потому необходимо просто решить вопрос: так ли нужно заморачиваться с перепланировкой санузла либо довольно ограничиться подменой сантехнического оборудования и косметическим ремонтом?
В последующей статье ещё мало об установке сантехники своими руками в свете проектирования водоснабжения и канализации. А именно, об электронных розетках в ванной.
