Как правильно установить дождеприемник своими руками

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает

Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

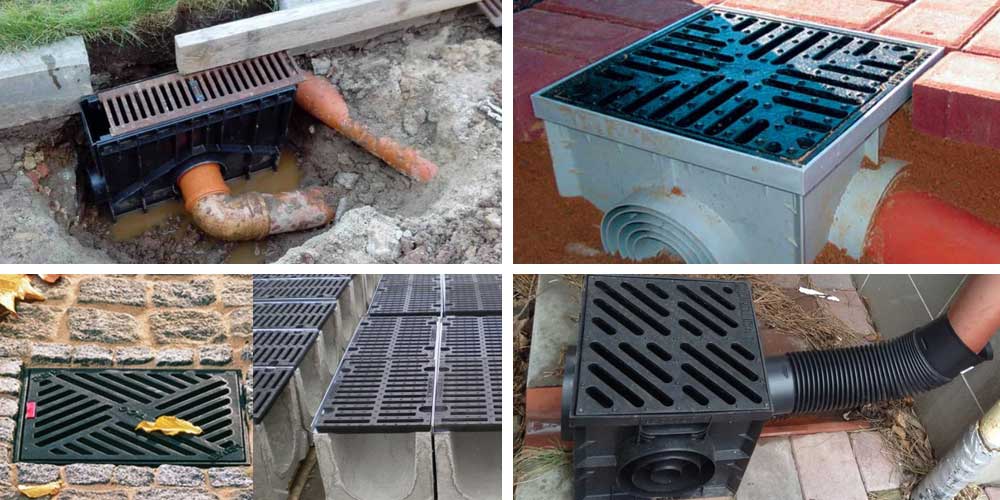

Стандартный комплект вы можете увидеть на рисунке ниже.

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Назначение дождеприемников

Дождеприемник является обязательным элементом открытой ливневой канализационной системы, задача которого состоит в приеме дождевых, поверхностных сточных, талых других чистых вод, образующихся в результате различного рода производственной и промышленной деятельности.

Этот элемент представляет собой устройство с решеткой в раме, которая устанавливается на поверхность сточного колодца для сбора в зонах с большим количеством сточных вод, в основном в виде атмосферных осадков – вдоль городских магистралей, переходов, на площадях и во многих других местах городской инфраструктуры. Назначение дождеприемника преимущественно состоит в защите ливневой канализации от мусора и его частиц, а также в создании благоприятных условий для передвижения пешеходов и различных видов транспорта.

Дождеприемники обычно монтируются над колодцами на уровне с асфальтом или другим дорожным покрытием и фиксируются бетоном. Они способны выдерживать большие нагрузки, механические воздействия и температурные колебания. Кроме этого они не подвержены воздействию химических реагентов и других агрессивных веществ, которые используются с целью защиты от гололеда или образуются в результате сгорания автомобильного топлива.

Дождеприемники широко используются в городской инфраструктуре, производственных площадках, складах, аэропортах и повсюду, где требуется отвод большого количества вод, в том числе и частных домах.

Необходимость создания охранных зон

Охранная зона ливневки

Некоторые люди даже не догадываются о том, что существует необходимость обустройства охранной территории для канализационной системы, о чем упоминается в соответствующих СНиПах. В нормативных документах также содержится информация о размерах данной территории. В большинстве случаев необходимо отступить от трубы на 5 метров в каждую сторону, таким образом можно определить данную территорию.

На этой территории категорически не рекомендуется:

• возводить постройки любого типа;
• организовывать свалки;
• обустраивать парковки;
• также нельзя высаживать деревья или любые другие растения с мощной корневой системой ближе, чем на три метра от магистралей;
• запрещено ограничивать доступ к ревизионным колодцам.

В заключение можно сказать, что главное – это четкое следование всем правилам и нормам, не лишним будет изучить указанные в статье нормативные документы.

Схема кровельной части ливневки

После завершения всех подготовительных работ, когда схема ливневых канализаций подготовлена, можно начинать саму установку канализационной системы. Магистрали, которые планируется использовать для отвода дождевых вод с крыши должны устанавливаться под наклоном в 2% по отношению к длине конструкции. Далее мы приведем пошаговую инструкцию монтажа.

Монтаж кровельной части

Начинать необходимо с установки приемников дождевой воды. Для них необходимо рассверлить отверстия, после чего монтировать в них устройства и закрепить мастикой. После этого нужно будет обработать все получившиеся стыки герметиком на силиконовой основе.

Затем нужно заняться подвешиванием труб, в случае монтажа точечной канализационной системы или лотками, если мы говорим о линейном типе.

После этого необходимо установить трубы для отвода воды или стояки, в зависимости от того, какая канализационная система была выбрана.

Последним шагом станет обустройство закрытого отвода дождевой воды в специальный коллектор. Некоторые типы ливневой канализации требуют обустройства открытого отвода воды.

Работы по установке должны проводиться с использованием хомутов, которые закрепляются на стеновых конструкциях или перегородках. Разметку необходимо проводить заранее с учетом угла наклона.

Виды дождеприемника

В зависимости от используемого материала, технические характеристики дождеприемников могут различаться. Каждый может выдерживать определенную нагрузку, поэтому предварительно рекомендуется четко определить будущее местоположение и основную цель эксплуатации:

1. Конструкция из бетона. Отличительной особенностью данного вида является его общая доступность, поскольку стоимость на бетонный дождеприемник вполне приемлемая. Для тех, кто уже успел ознакомиться с чертежами, могут изготовить его самостоятельно. Поскольку бетон стойко переносит изобилие влаги, это идеальный вариант для ее сбора. С использованием максимальной нагрузки, устройство может работать на протяжении длительного времени
2. Чугунные модели. Модели, преимущественно эксплуатируемые в процессе строительства дорог. Они могут в течение короткого промежутка времени собрать выпавшие осадки. Для индивидуального строительства лучше применять дождеприемники из других материалов. На обычных участках чаще всего устанавливаются небольшие дождеприемники в среднем до 470мм
3. Пластиковый дождеприемник. Самый популярный материал, использующийся производителями. Они не только выполняют роль коллекторов, но и могут стать ревизионными колодцами. При необходимости можно располагать друг над другом.

Советы по выбору

Для использования пластикового дождеприемника продолжительное время, необходимо подобрать оптимальную модель, исходя из цели эксплуатации, местности и расчета нагрузки

Чтобы сократить вероятности возникновения ошибки, рекомендуется обращать внимание на следующие факторы:

• Особенности рельефа природной местности
• Какую квадратуру имеет ливневка
• Климатические условия
• Среднестатистический показатель осадков в течение года
• Показатель осадков на протяжении определенного периода времени.

Если климат засушливый, а участок не отличается внушительными габаритами, то можно приобрести пластиковый вариант. В противном случае, когда дождь или снег оказываются постоянными гостями, максимально удачным решением станет модель из чугуна. В целях повышения качества работы и эксплуатации, можно экспериментировать с нагрузками. Также стоит отметить, что оба варианта можно комбинировать между собой (пластиковый и чугунный дождеприемник).

Расчет объема, глубины и уклона

Чтобы защитить жилой дом, хозяйственные постройки и сам участок от подтопления, заиливания и грязевых потоков после дождя, необходимо сделать правильный расчет ливневой канализации. Вся вода, которая попадает на участок, должна уходить в ливневки, дождеприемники и желоба.

Выбор габаритов дождеприемника и других его параметров нужно начинать, учитывая особенности канализационной системы и следующие данные.

• глубина прокладки каналов;
• объем отводимых стоков;
• уклон каналов.

Исходя из этих параметров, определяется тип ливневой канализации и выбор дождеприемника.

Расчет глубины прокладки каналов. Если диаметр подземного трубопровода не превышает 0,5 м, то прокладка ливневой канализации осуществляется до уровня 30 см. При большем сечении каналов глубина заложения ливневой канализации в частном доме возрастает до 70 см.

Если на территории уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.

Расчет объема стоков, отводимых с участка. Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой:

Расчет уклона каналов. Верно подобранный уклон гарантирует свободное протекание жидкости по трубопроводу под действием физических законов.

Необходимый уклон ливневой канализации определяется в зависимости от диаметра используемых труб.

Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008. Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм).

А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.

На выбор дождеприемника также влияет интенсивность осадков, общие климатические условия, тип грунта и максимальная нагрузка.

Виды дождеприемников

Различают несколько типов конструкций. Все модели классифицируют по следующим критериям:

• размер;
• форма;
• способность выдерживать механические нагрузки;
• материал изготовления.

При выборе конкретной версии дождеприемника чаще всего обращают внимание на последний показатель. Из чего делают устройства и как материал изготовления влияет на технические характеристики конструкции — рассмотрим более детально

Из чугуна

Установка дождеприемника для ливневой канализации из чугуна гарантирует надежность и качество системы отведения сточных вод. Специфика конструкции:

• благодаря наличию широких пазов за короткое время позволяет слить большое количество воды;
• система бесперебойно работает без дополнительного обслуживания;
• чугун устойчив к коррозийным проявлениям;
• металл не содержит вредных соединений и безопасен для человека.

Если вы решили монтировать дождеприемник для ливневой канализации из чугуна, будьте готовы к следующему:

• обойдется конструкция несколько дороже, чем аналоговые устройства, изготовленные из других материалов;
• большой вес металла затрудняет его установку;
• если поверхность материала не обработана, со временем появится ржавчина;
• черный металл является предметом наживы, изделия из чугуна часто воруют и сдают в пункты приема металлолома. Чтобы защитить систему, установите фиксатор, который запрет решетку.

Средняя цена изделия — 2 000 рублей за единицу.

Из пластика

Монтаж дождеприемника своими руками из пластика — идеальная конструкция для частного дома. Несмотря на свою хрупкость, материал выдерживает высокие нагрузки. Устройство плотно фиксируется на месте. В приспособлении отсутствуют крепежные элементы, сцепление достигается путем плотного прилегания стыков. Соблюдайте такой принцип сборки, и система прослужит не один год.

Их преимущества:

• не имеют аналогов;
• стоят дешево;
• просто устанавливаются;
• устойчивы к температурным колебаниям;
• система легко присоединяется к трубопроводу;
• дождеприемники из пластика имеют несколько модификаций;
• конструкцию просто обслуживать;
• устройство отличается слабой впитываемостью, имеет низкий показатель гидросопротивления.

Устройство пластикового дождеприемника:

• сетка — квадратной или округлой формы;
• емкость для сбора мусора;
• защитный резиновый фильтр;
• гидрозатвор;
• клапан защиты;
• удлинитель;
• люк.

Купить ливневку из пластика можно за 400 рублей.

Читайте еще: Дождеприёмники для ливневой канализации: принцип работы, виды, инструкция по самостоятельному монтажу

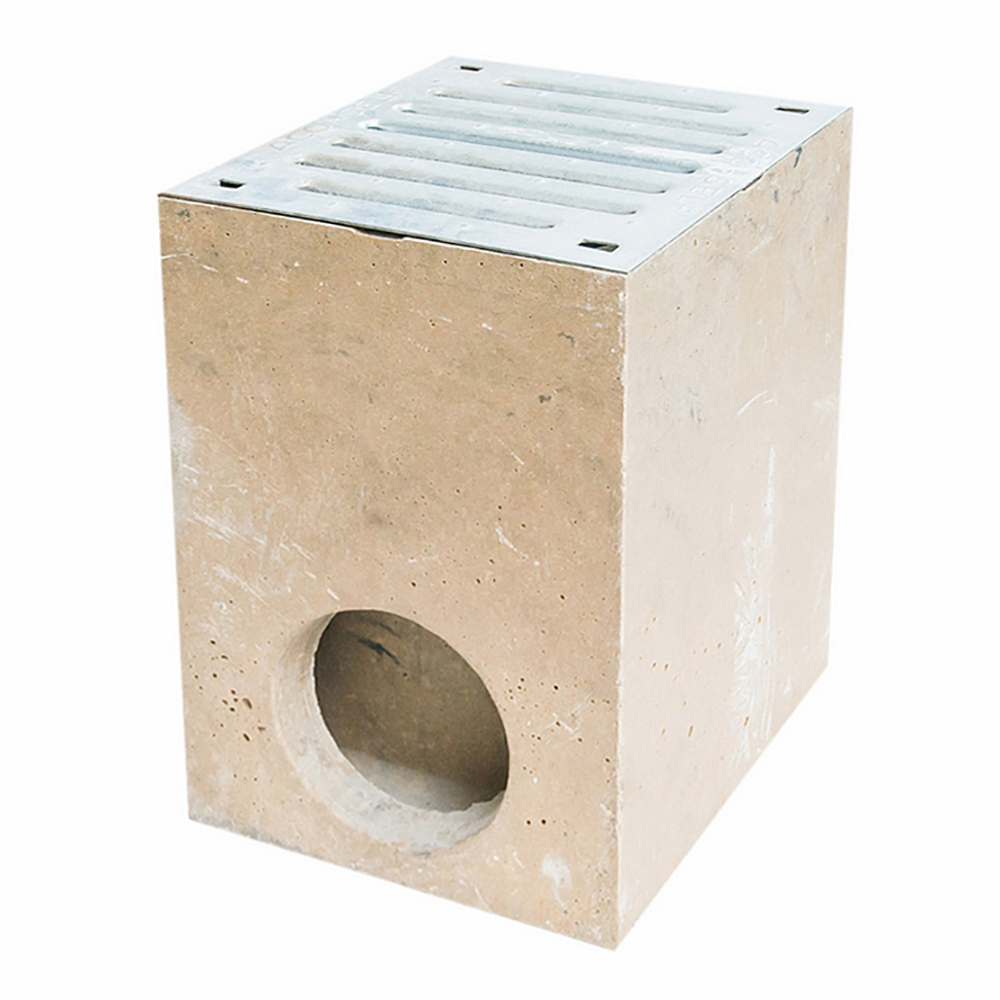

Из полимербетона

Самодельный дождеприемник из полимербетона отличатся высокой прочностью. При этом весит меньше, чем его бетонный аналог. Выпускается в виде цилиндра или куба.

Те места, где устройство будет стыковаться с трубами, тоньше. Так проще сверлить отверстия.

Обратите внимание! Такие конструкцию устанавливают на слой гравия или песка. Стоимость изделия — от 1 200 рублей

Стоимость изделия — от 1 200 рублей.

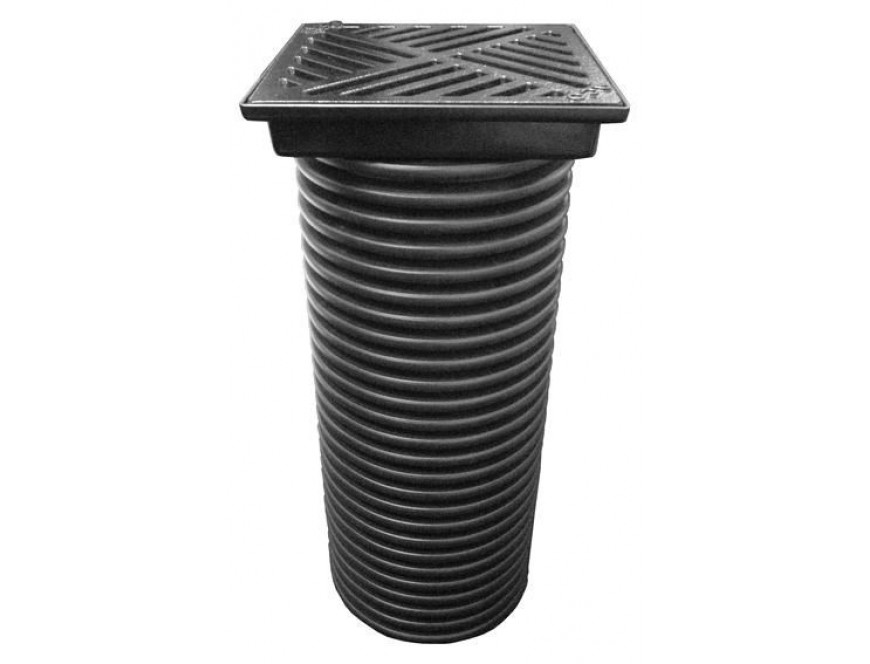

Круглый дождеприемник

Круглые дождеприемники делают из всех доступных материалов:

• чугун;
• бетон;
• пластик.

Спецификой конструкции является сложность установки — чтобы монтировать круглый дождеприемник, необходимо вырыть круглый котлован. Это основная причина, по которой такие модели не пользуются спросом.

Прямоугольный дождеприемник

Дождеприемники, имеющие форму куба или прямоугольника — самый популярный тип конструкций. Их преимущество в возможности наращивать высоту устройства — если это необходимо. Приобретают 2-3 модели и устанавливают их друг на друга. Наращивание емкостей приемника позволяет получить глубокий резервуар и решает проблему водостока.

Дополнительное достоинство прямоугольных моделей — установка. Их легче монтировать, чем круглые аналоги.

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

• Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
• Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
• Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
• Физико-механические характеристики грунтов, имеющихся на участке.
• Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

• 0,4 для покрытых щебенкой территорий;
• 0,85 для забетонированных площадок;
• 0,95 для заасфальтированных участков и дорожек;
• 1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Особенности монтажа

Трубу для ливневой канализации нельзя просто уложить в землю и зарыть. Для нее готовят специальные траншеи, дно которых отсыпают песком. Это необходимо, чтобы просадка грунта не повредила магистраль, а в зимнее время пучение почвы не сломало трубу.

Трасса ливневки должна иметь естественный уклон не менее 2 мм на каждый погонный метр. Во время монтажа магистрали нужно следить, чтобы не было прогибов труб, в которых будет застаиваться вода.

Как правило, водоводы делают из труб диаметром не менее 100 мм. Их проще чистить и обслуживать. Если подземная магистраль пересекает дорогу, этот участок рекомендуется дополнительно защитить бетонной плитой или поместить пластиковую трубу в стальную с большим диаметром.

Так как трубы во время эксплуатации канализации нужно чистить, для этого в нескольких местах ливневки изготавливают ревизионные колодцы.

Вывод

Как видим из вышеизложенного, технологии не стоят на месте и на смену традиционным изделиям из чугуна и бетона пришли полимеры. Они легче, проще в монтаже и эксплуатации, срок их эксплуатации достаточно продолжителен и они не чувствительны к перепадам температур. Более того – пластиковые изделия абсолютно нечувствительны к химическому воздействию агрессивных соединений, он дешевле, может исполняться в различном цвете. Да и воровать его ради сбыта на металлолом смысла нет. Но справедливости ради стоит сказать, что пластиковый дождеприемник рассчитан на максимальную нагрузку в 12 тонн, так что выбирая дождеприемник надо учитывать этот фактор.
