Как подключить посудомоечную машину к водопроводу и канализации

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

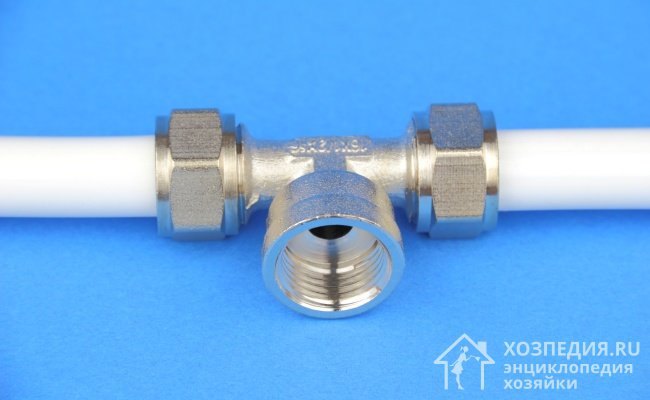

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

К электросети

Ни в коем случае нельзя подключать посудомоечную машинку к тройнику

Являясь мощным электрическим прибором, посудомоечная машина должна подключаться к отдельной розетке, которую придётся провести в квартире. Она должна быть рассчитана на 16 ампер и обязательно иметь заземление.

Правила безопасности

Имея дело с током, всегда нужно быть предельно осторожным. Прежде чем начинать работу, нужно выключить электросчётчик. Касайтсь проводов только в резиновых перчатках. Старайтесь не повредить обмотку провода, чтобы не получить удар электричеством.

Что для этого понадобится

Для того чтобы подключить машинку к электросети, вам понадобится:

• Специальная отвёртка, чтобы определить фазу проводов.
• Розетка с заземлением.
• Медный трёхжильный провод (две для фазы, одна для заземления), который будет иметь сечение 2,5 квадрата.

Пошаговая инструкция

Правильная последовательность подключения к электричеству выглядит следующим образом:

1. Определитесь с местом расположения розетки (она должна находиться на уровне минимум 50 см от пола).
2. На электрическом счётчике устанавливаем дополнительны автомат согласно мощности посудомоечной машинке (он должен быть не ниже 16 А).
3. От автомата проведите провод к розетке, следя за тем, чтобы заземление оказалось на своём месте.
4. Закрепите розетку к стене;
5. Используйте хомуты, прибейте провод к стене, стараясь не повредить изоляцию.
6. В таком случае подключение бытового прибора можно считать завершённым.

Источник электроэнергии

Работает посудомоечная машина, как и любой бытовой прибор от электросети

Чтобы не было проблем с функционированием, неважно портативная у вас посудомоечная машина или встраиваемая, нужна евро розетка с заземлением. Не стоит менять комплектную евровилку на советский вариант

Для начала – это сделать сложно, ведь посудомойки комплектуются литыми неразборными моделями. К тому же будет риск, что замененная вилка создаст опасную ситуацию.

Правила установки розетки для посудомоечной машины предлагают ее размещение на уровне 30 см выше пола. Причем напрямую к электросети подключать нельзя, для этого используется дополнительная розетка, которая запитана через автомат на 16А. Проводить электричество для подключения посудомойки имеет право только квалифицированный электрик. Все остальные этапы работ можно делать самому.

Особенности самостоятельного размещения

Рассмотрим два возможных варианта установки техники в интерьере. Это монтаж в новый гарнитур, схема которого учитывает заказ специальной ниши для посудомойки. А также, размещение в старой кухне, учитывая наличие готовых шкафов.

Установка в новой кухне

Обычно встроенные модели ПММ делают более узкими. Гораздо проще при заказе кухни заранее предусмотреть место для прибора, иначе потом без переделки мебели будет сложно вписать машину в гарнитур.

Если в помещении кроме стен ничего нет, тогда сделайте эскиз будущей кухни. Учитывайте место под бытовую технику, возможность удобного подключения (расположение розеток, близость к коммуникациям).

Вы уже определились с выбором посудомоечной машины (Бош, Вирпул, Канди)? Если вы хотите вписать прибор в кухню Икеа, тогда измеряйте габариты модели в магазине, внесите результаты в эскиз и передайте мебельщикам. Не стоит забывать о месте для вентиляции.

Стенки ПММ не должны соприкасаться с мебелью. С боковых сторон и сзади оставляют минимальный зазор 5 см

Важно помнить о подключении шлангов и проводов. Поэтому шкаф можно заказать без задней части. В расчеты вносится толщина фасада

В расчеты вносится толщина фасада.

Это панель гарнитура, которая поможет спрятать технику от посторонних глаз. Учитывается метод ее крепления к посудомойке. Это могут быть болты или саморезы.

Размещение в готовой кухне

Если позволяет пространство, раздвиньте кухонные шкафчики на расстояние 45-60 см

Важно выбрать место вблизи от раковины. Также учитывайте дальность расположения розеток. Обычная ПММ на ножках с колесиками облегчает монтаж

Обычная ПММ на ножках с колесиками облегчает монтаж.

Встройка отдельностоящей машины под столешницу должна проходить с таким расчетом:

1. Верхняя панель ПММ располагается вплотную к столешнице. Но это не должно мешать открытию дверцы.
2. Нужная высота устанавливается при регулировании ножек. Если же ножки статичные, а вам нужно приподнять технику, тогда приспособьте деревянный короб под основание.

Если позволяет глубина ниши, продвиньте посудомойку вглубь так, чтобы навесить дверку гарнитура. Подготовьте шкаф для монтажа:

• снимите фасадную часть;
• уберите все ящики и полочки;
• открутите заднюю стенку, она больше не понадобится.

Нет свободных шкафов для размещения техники? Тогда остается вариант с мойкой. Это может быть угловое расположение, главное — чтобы посудомоечная машина поместилась в отверстие.

Чтобы выиграть дополнительное место, поставьте новый сифон, который отводит воду назад, а затем вниз. Если раковина слишком глубокая, ее можно заменить более мелкой.

Полезные советы и рекомендации

Несколько советов и рекомендаций от специалистов, непременно, будут полезны, поскольку облегчат проведение монтажных работ и продлят срок эксплуатации бытовой техники:

устанавливать сливной шланг в раковину нужно с осторожностью, поскольку отвод отработанной жидкости может выпасть из нее и затопить нижние этажи;
техника от ряда компаний-производителей требует строго соблюдения правил установки и подсоединения (например, ТМ Electrolux);
максимально допустимый уклон в одну из сторон не может превышать 2-х градусов, поэтому следует тщательно проверять данный момент при помощи строительного уровня;
приобретая посудомойку от фирмы Siemens нужно удостовериться в том, что габариты корпуса соответствуют нормам выпуска мебели, в которую планируется помещать технику. Как свидетельствует практика, данная компания нередко пренебрегает установленными техническими нормами и поэтому модели ее производства имеют нестандартные размеры. По этой причине часто возникают проблемы при монтаже посудомоечных машин в уже готовый кухонный гарнитур;
нельзя подводить заземляющий контакт к водопроводным и газовым трубам

Нужно, чтобы «земля» шла от шины заземления, находящейся на квартирном щитке;
при установке машины необходимо обеспечить зазор между задней стенкой корпуса и стеной размером не меньше 5 сантиметров для обеспечения циркуляции воздушных масс;
в комплекте, прилагаемом к посудомойке, непременно имеется инструкция, как следует производить подсоединение и соответствующая схема к конкретной модели. При самостоятельном подключении нужно опираться на данную документацию;
запрещается пользоваться переносками, поскольку они нередко становятся причинами возникновения пожаров. Лучше сделать отдельный электрический удлинитель;
если решено поставить посудомойку, стоящую отдельно, рядом с плитой, холодильником или духовкой, к каждому изделию от распределительной коробки подводят отдельную линию.

По этой причине часто возникают проблемы при монтаже посудомоечных машин в уже готовый кухонный гарнитур;
нельзя подводить заземляющий контакт к водопроводным и газовым трубам. Нужно, чтобы «земля» шла от шины заземления, находящейся на квартирном щитке;
при установке машины необходимо обеспечить зазор между задней стенкой корпуса и стеной размером не меньше 5 сантиметров для обеспечения циркуляции воздушных масс;
в комплекте, прилагаемом к посудомойке, непременно имеется инструкция, как следует производить подсоединение и соответствующая схема к конкретной модели. При самостоятельном подключении нужно опираться на данную документацию;
запрещается пользоваться переносками, поскольку они нередко становятся причинами возникновения пожаров. Лучше сделать отдельный электрический удлинитель;
если решено поставить посудомойку, стоящую отдельно, рядом с плитой, холодильником или духовкой, к каждому изделию от распределительной коробки подводят отдельную линию.

Подключение посудомоечной машины к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается. Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Чтоб обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

1. Этапы подключения водопровода:
2. перекрытие воды — обычно краник находится на кухне;
3. отсоединение шланга от смесителя;
4. на трубу накручивается тройник и соединяется со смесителем;
5. в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
6. устанавливается фильтр на отвод для задерживания мусора.

В комплект машинки может входить слишком короткий шланг. Его недостаточно будет для соединения с трубой на смеситель. В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет не очень надежным решением.

Сливной шланг для посудомоечной машины

Одним из распространенных способов для того, чтоб выполнить самостоятельное подключение устройства к водоотводу является организация слива через сифон. Эту процедуру следует проводить аккуратно и придерживаться всех рекомендаций по монтажу.

Слив воды обязательно оборудовать обратным клапаном и дополнительным отводом. Это защитит от попадания воды из канализации в устройство.

• Пошаговая инструкция подключения:
• шланг, который отходит от машины, крепится на стене или на тумбе. Он должен быть расположен не менее, чем на 60 см выше входа слива в канализацию;
• закрепленный шланг наклоняется под необходимым углом для создания самотека воды из устройства. Перегиб необходимо сделать для того, чтоб вода из раковины не попадала в шланг посудомоечной машинки;
• сливной контур подключается к сифону под раковиной.

Если под раковиной уже имеется сифон без отводов, который менять не хочется, то можно воспользоваться другим способом. Для этого сливной шланг машины присоединяется к отводу канализационной трубы.

После этого стык плотно заматывается изолентой. В этом случае следует загнуть шланг таким образом, чтоб вода из канализации в него не попадала.

Перед тем как подключать слив, необходимо еще раз проверить длину шланга. Его должно хватать. Если он короткий, то его можно нарастить. Но нужно не переусердствовать – лишняя длина может негативно отразиться на работе насоса.

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

• Отворачивается шланг холодной воды кухонного смесителя.
• Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
• Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно

Остальные резьбовые соединения требуют «подмотки»:

• Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
• Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
• Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

• Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
• Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

• Подогрев воды газом действительно обходится дешевле электроподогрева.
• Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.

Что необходимо

Для функционирования посудомоечной машины потребуется:

• подключение к электричеству;
• постоянный доступ к водопроводу;
• сток в канализацию.

Это легко организовать, если расположить посудомоечную машинку на расстоянии максимум 2-3 метра от раковины на кухне. Для каждого из подключений требуется предварительная подготовка с учетом ряда требований.

Еще на стадии выбора конкретной модели следует уточнить следующие моменты, которые будут касаться монтажа:

• Тип установки (свободностоящая, встраиваемая);
• Габариты (ширина, глубина, высота);
• Мощность по электропитанию;
• Подключение к водопроводу (только холодная вода или холодная с горячей);
• Наличие защиты от протечек.

Тип корпуса, а соответственно и вариант установки, выбирается, исходя из планировки кухни. Если посудомойка будет устанавливаться в уже укомплектованную кухню, лучше выбрать свободностоящий вариант, ведь городить для нее корпус не всегда логично. Если же кухня проектируется с нуля вместе с меблировкой, то предпочтение отдается встраиваемой машинке, которая гармонично впишется в цельную кухонную стенку.

В плане установки это влияет на два фактора: подключение электричества и подводка водопровода. В случае со встраиваемой моделью электрический кабель лучше всего тянуть непосредственно от щитка без использования розеток и кабеля питания, тем более что у таких агрегатов есть свободный доступ к клеммным колодкам внутри аппарата. Водопроводную трубу можно подвести непосредственно к месту установки и уже коротким и аккуратным шлангом соединить с машинкой.

Для свободностоящей машины остается только вариант с розеткой и по возможности доступное для обслуживания и наблюдения подключение к водопроводу и канализации.

Подготавливаем инструменты и материалы

Независимости от того, какую вы выбрали модель ПММ — компактную, встраиваемую или отдельно стоящую, чтобы подсоединить машину, вам предстоит заранее подготовить инструменты согласно списку. Что нужно, чтобы встроить машину?

• электродрель;
• отвёртка;
• нож;
• стройуровень;
• 2 разводных ключа;
• отвёртка для проверки проводки (индикаторная).

Что касается материалов, их предстоит закупить заранее. Существуют стандартные ситуации, когда по зданию были разведены трубы из металлопластика ¾ дюйма с уже присутствующим заземлением. В таком случае нужны:

• тройник ¾ дюйма;
• запорный кран ¾ дюйма;
• лента для водопровода;
• розетка с заземлением;
• провод оптимального сечения и длины.

Дополнительно можно купить фильтр для очистки. В зависимости от ситуации бывает, что требуются удлинённые шланги, т.к. в наборе производители чаще всего добавляют очень короткие, которые не достают до места подсоединения.

Отвод воды

После того, как все подготовлено можно приступать к подключению машинки к системе канализации. Для этого необходимо установить сифон, оснащенный штуцером, и к последнему присоединить сливной шланг. Эта, с первого взгляда, простая процедура организации слива требует соблюдения двух важных условий.

Условие первое –необходимо сделать верхний перегиб, как показано на изображении ниже , это предотвратит попадание воды из чаши раковины в ПММ.

Иллюстрация выполнения верхнего перегиба

Условие второе – колено водяного затвора на сливе должно быть максимально глубоким с коротким изгибом. Это делается для того, чтобы воздух из канализационной системы не попадал в устройство. Если не поставить водяной затвор, посуда после мытья может иметь неприятный характерный запах. Ниже показан правильный водяной затвор.

Пример организации водяного затвора

Метод организации слива от стационарной ПММ напрямую в раковину не рекомендуем реализовывать, поскольку существенно возрастает нагрузка на насос. Варианты подключения прямо к канализации даже не будем рассматривать, поскольку это абсолютно неправильно.
