Самостоятельная установка фасада на посудомоечную машину: инструкции + советы

Дополнительные рекомендации специалистов

Если выполняется обустройство кухни новой квартиры или дома, лучше всего начать не с гарнитура, а со встраиваемой техники. А уже к ней подбирать мебель.

Когда прикрепляется дверь встраиваемой ПММ, которая уже б/у, как правило, оказывается, что штатный шаблон, прилагающийся к машине, утерян или выброшен. В этом случае не стоит выполнять разметку, полагаясь только на замеры, необходимо изготовить новый шаблон. За образец берут старую панель и накладывают на нее большой лист бумаги.

Установка фасадной панели занимает немного времени и выполняется без проблем. Но только если используются комплектные детали, а сама панель точно соответствует модели ПММ. Если это не так, крепление – сложная задача, решить которую без привлечения специалиста затруднительно. Неплохим выходом в подобном случае будет обращение к услугам компании, которая выполняет установку посудомоечных машин «под ключ», не только выполняя врезку в инженерные сети, но и монтируя декоративную фасадную панель.

Полезное видео по теме монтажа встроенной посудомоечной машины:

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

46.94%

37.31%

15.75%

Проголосовало: 654

Фиксируем фасад на панели посудомоечной машинки

Размер нашего фасада для посудомойки 715*596 мм. Для навешивания
фасада крепим саморезами к фасаду направляющие пластиковые втулки по
схеме, как ни рисунке 16. К фасаду крепим ручку, навешиваем фасад на
дверку посудомойки, выравниваем и фиксируем её саморезами.

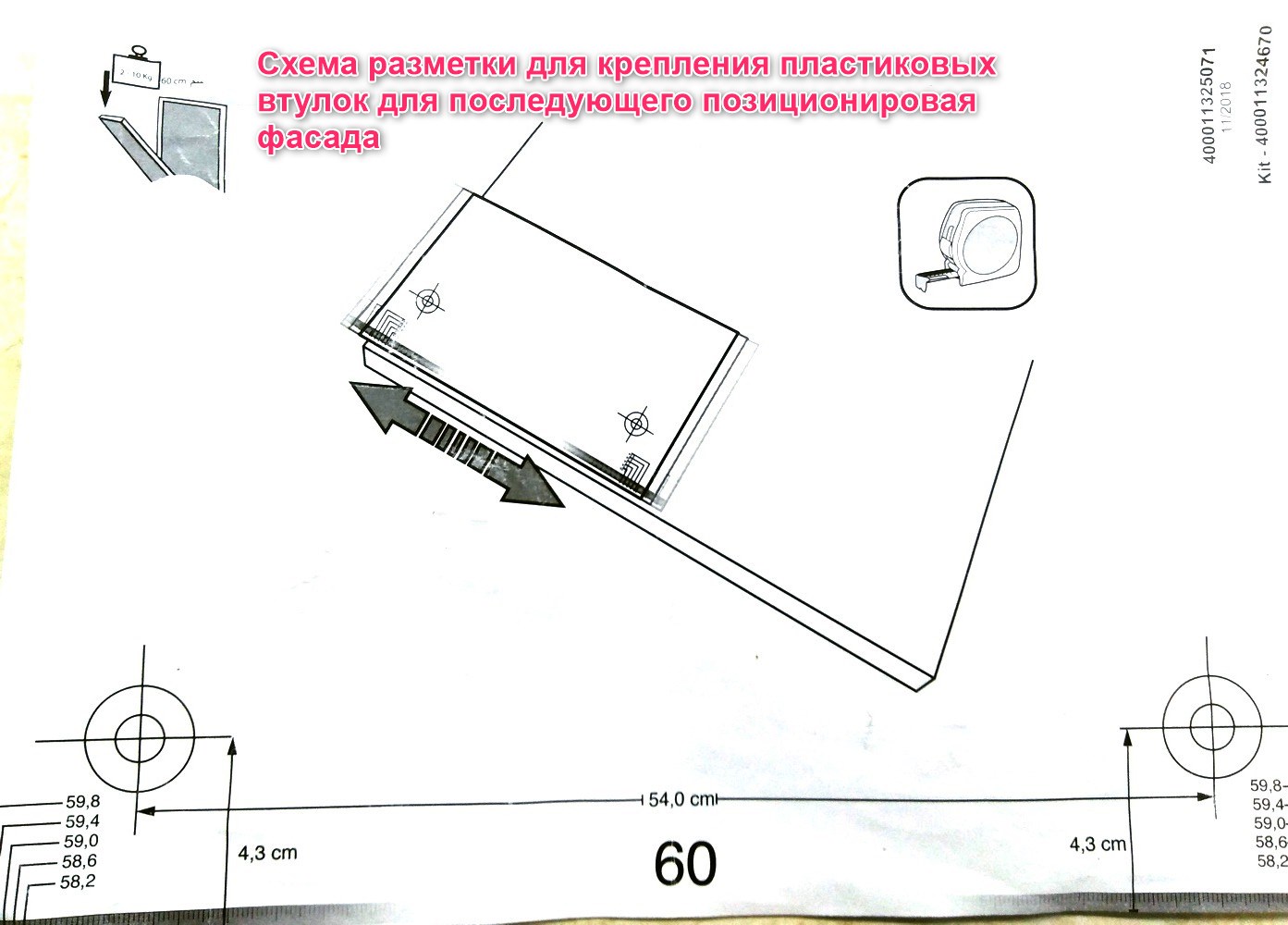

Рис. 16. В нижней части схемы показаны размеры для установки пластиковых втулок

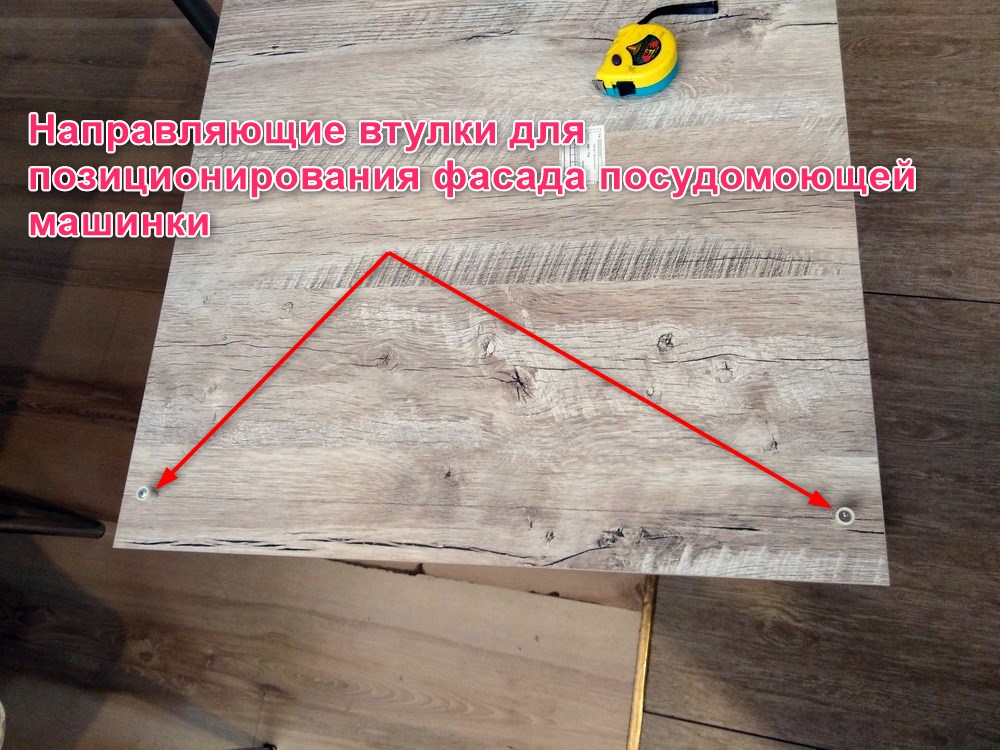

Рис. 17. Пластиковые втулки прикручены на фасад

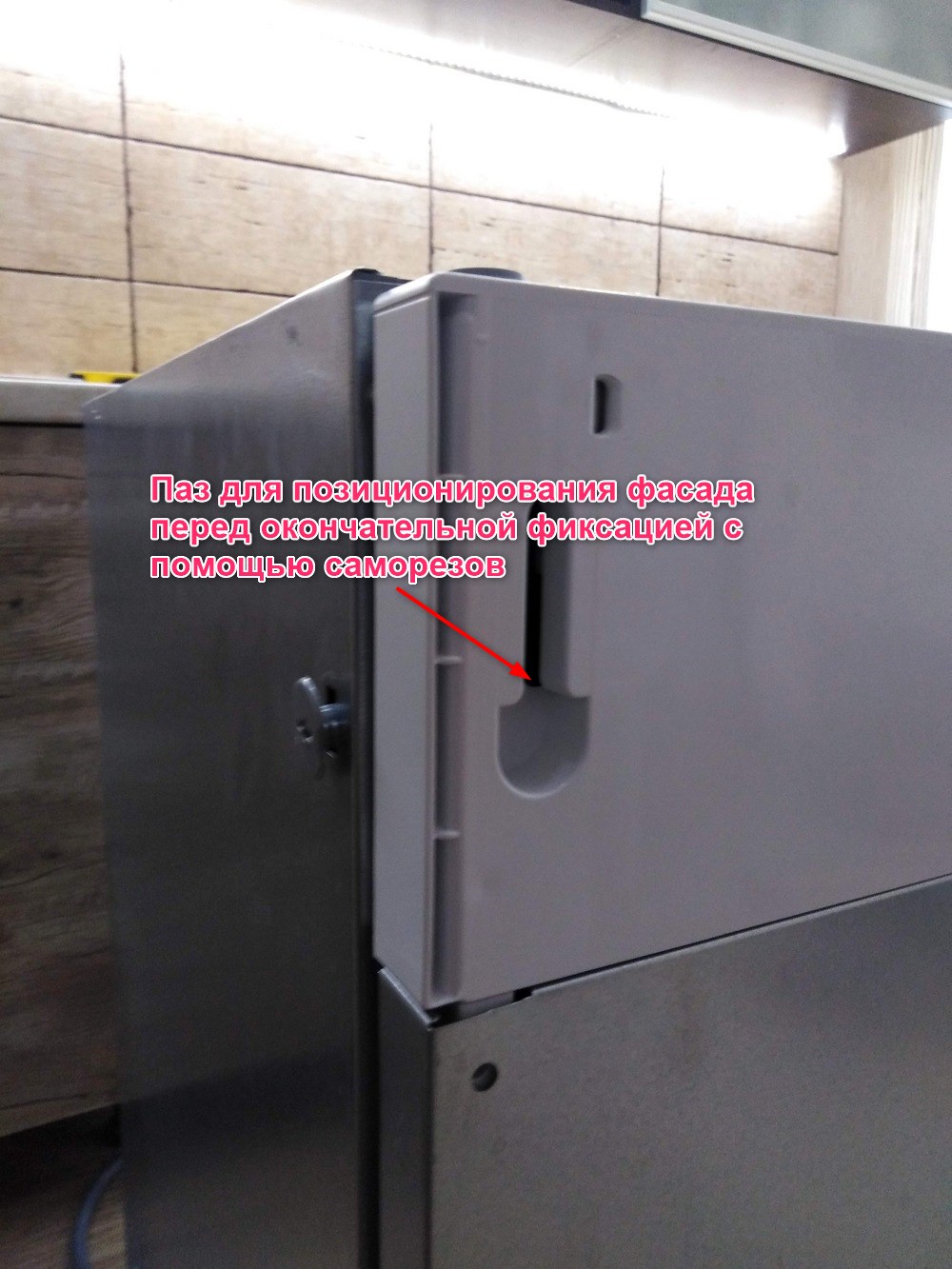

Рис. 18. Пазы для предварительного навешивания фасада посудомойки

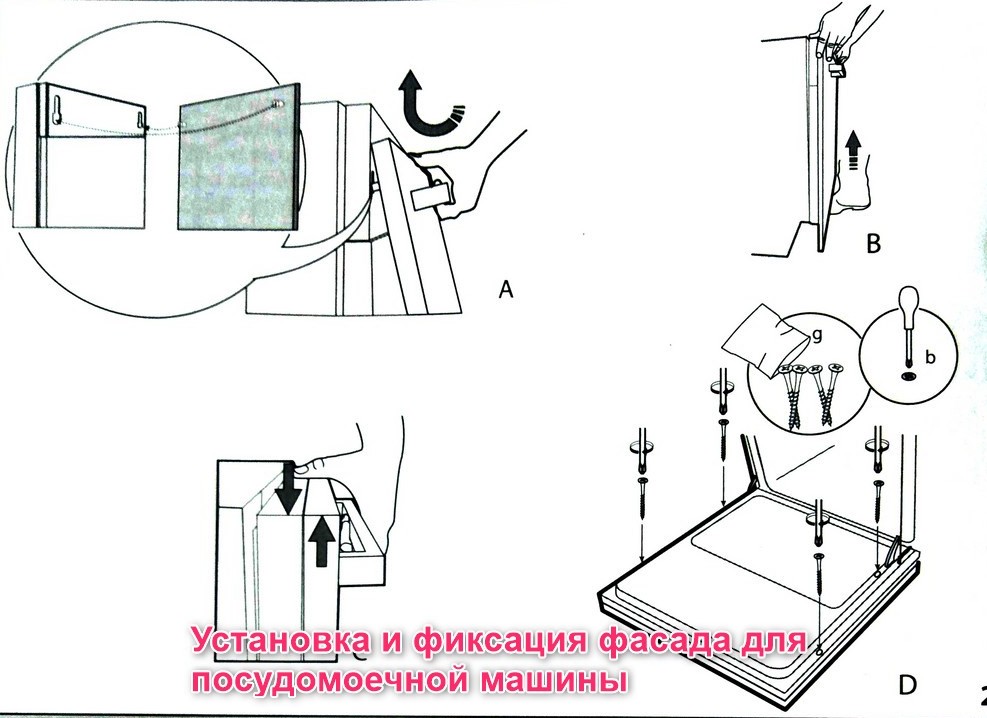

Рис. 19. Выравнивание и фиксация фасада посудомоечной машины

Всё фасад с ручкой зафиксирован на панели посудомоечной машины.

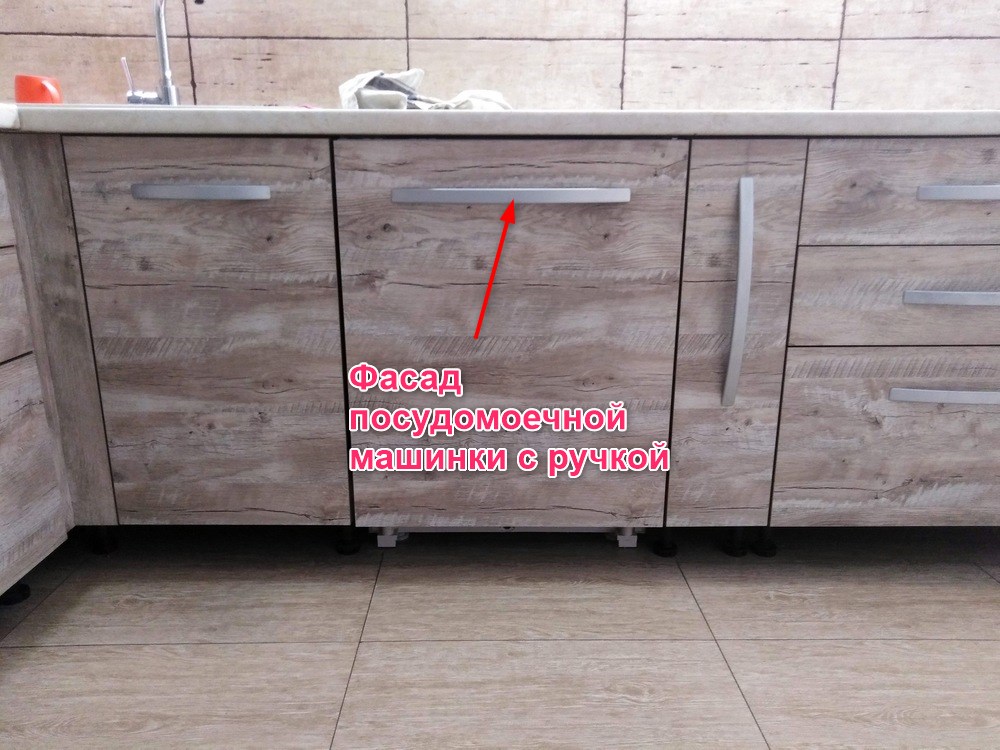

Рис. 20. Результат монтажа — фасад навешен, посудомойка зафиксирована

Читайте далее: Газлифт мебельный, что это и особенности монтажа Какие навесы для кухонных дверей мы использовали Как просто закрепить стекло на фасаде Как сделать тумбу с выдвижной корзиной для моющих Как сделать кухонную тумбу с выдвижными ящиками на метабоксах Установка врезной кухонной мойки своими руками Делимся опытом установки газовой варочной поверхности Установка кухонной вытяжки и монтаж вентиляционных каналов Установка посудомоечной машинки своими руками

Как навесить фасад на посудомоечную машину bosch

Если вы купили встраиваемую посудомойку, значит перед Вами теперь стоит несколько непростых задач. С некоторыми из них вы уже наверняка познакомились ранее, при установке стиральной машины. Действительно, во многом эти бытовые устройства похожи – тоже самое подключение к сливу, присоединение к электросети.

Тем не менее, перед вами появляется новая задача – крепление, установка фасада к посудомоечной машине. Многие считают, что это занятие для сборщиков мебели, тем не менее, своими руками установить фасад не вызывает большого труда. В этой статье мы расскажем, что может пригодиться для проведения подобных работ.

Установка мебельного фасада на встраиваемую посудомоечную машину

Покупка встраиваемого посудомоечного агрегата связана не только с его подключением к системе водоподачи и сливу. Важен и такой момент, как установка мебельного фасада на встраиваемую посудомоечную машину.

Конечно, можно доверить решение этой задачи специалистам-мебельщикам, но, если хотите сэкономить деньги, попытайтесь выполнить работу самостоятельно.

Что необходимо для выполнения подобной работы — вы узнаете, прочитав эту публикацию.

Назначение

Фасадная поверхность для посудомоечной машины — это скрывающая ее декоративная панель. Как правило, выполняют ее из того же материала, что и другие лицевые поверхности кухонной мебели. Декоративная панель выглядит, как обычный шкаф, и нельзя догадаться, что за ним скрывается встраиваемая посудомойка.

К преимуществам полностью встраиваемых приборов в 45 и 60 см с навешивающейся фасадной частью относятся:

• Простота обустройства кухонного дизайна. Не нужно подбирать посудомоечную технику под цвет кухонной мебели — все равно ее не будет видно.
• Управляющая панель скрыта, значит — техника надежно защищена от детских шалостей.
• Дополнительная поверхность частично гасит шум от работающей машины.

Важно! Чаще всего для изготовления декоративной панели используют МДФ в 1,6 см толщиной. В качестве покрытия может быть использована специальная пленка и ламинат. Перед тем, как приступать к установке бытового прибора, следует обязательно разобраться, как именно как работает посудомоечная машина.

Перед тем, как приступать к установке бытового прибора, следует обязательно разобраться, как именно как работает посудомоечная машина.

Определение размеров

Габариты декоративной поверхности зависят от размера посудомойки:

• Стандартная ширина техники составляет 450 и 600 мм, высота большей части моделей 820 мм.
• Однако при необходимости можно найти в продаже компактную модель 500 и 600 мм.

Вначале необходимо определиться с реальными размерами посудомойки, а затем заказывать декор.

Важно! Приведенные цифры (450, 600 мм) являются усредненными. Реальные габариты прибора могут отличаться на несколько сантиметров. Исправить фасадную часть будет нельзя, поскольку его торцы уже будут заделаны декоративной пленкой

Исправить фасадную часть будет нельзя, поскольку его торцы уже будут заделаны декоративной пленкой.

Типы фасадов, функции

Фасад для ПММ — декоративная обшивка, которая гармонирует с кухонной мебелью. Крепится к двери машины. Практичны, долговечны панели из МДФ. Их можно ламинировать, покрыть цветной плёнкой, прикрутить оригинальную фурнитуру, различные декоративные элементы. Повесить ДСП, ПВХ — большой риск. Эти материалы легко деформируются от вибрации, высокой температуры, влаги.

Функции обшивки:

• Упрощение выбора техники. Можно не переживать из-за цвета корпуса, а сосредоточиться на технических характеристиках, так как посудомойку всё равно не будет видно.
• Защита от детей. Спрятанная за дверцей машинка не станет «жертвой» детского любопытства.
• Изоляция шума. Дополнительная панель поглощает шум. Немецкие встраиваемые модели, такие как Siemens («Сименс»), Bosch («Бош»), Miele («Миле»), Hansa («Ханса»), оснащены специальными поглощающими шум прокладками, которые вкладываются между дверцей и передней панелью.

Виды креплений

Обшивку можно прикрепить саморезами к дверце (вариант для полновстраиваемых моделей), закрепить на шарнирах (для частично встраиваемых). Слайдерное крепление часто используют в модификациях «Горенье»,«Икеа», «Электролюкс», Beko.

Размеры обшивки

Зависят от габаритов ПММ. Стандартная ширина машины 60 см (полноразмерная), 45 см (узкая). Распространённая высота — 82 см. Габариты могут сильно отличаться от стандартов. Советуем приобретать гарнитур после покупки посудомойки. Чтобы она могла идеально установиться под столешницей, зафиксироваться. Например, кухни Ikea подходят под все модели посудомоек этого производителя. Магазин «Леруа Мерлен» продаёт бытовую технику под заказ. Если фасад больше двери, он будет упираться в цоколь при открытии.

Длинный фасад для посудомойки: что делать?

Попытайтесь отрегулировать высоту посудомоечной машины, подкручивая ножки. Можно сделать просвет в цоколе равный толщине фасада, дверцы плюс пара миллиметров запаса.

Подготовка инструментов и материалов

Чтобы закрепить фасадную накладку, особых инструментов не требуется. Пригодятся те же самые предметы, которые используются для установки посудомойки в целом:

• дрель;
• шуруповерт;
• шило;
• отвертка;
• рулетка или линейка;
• карандаш или маркер.

Если нет электроинструмента, то достаточно одной отвертки – вкрутить саморезы можно и вручную, если предварительно высверлены отверстия под них.

Сверло дрели подбирают по диаметру саморезов: отверстия должны быть чуть теснее, чтобы крепеж прочно держался в гнездах

Упрощает работу наличие в комплекте поставки трафарета для фасадной накладки. Он представляет собой большой лист тонкой бумаги с отмеченными местами креплений.

Трафарет накладывают на обратную сторону декоративной панели и отмечают места вкручивания саморезов.

Кроме инструментов понадобится двойной скотч. Несколько «липучек» – кусочков скотча – пригодятся, когда потребуется произвести примерку фасада. Сразу «садить» на саморезы не рекомендуют, так как ошибка в 2-3 миллиметра – и вся работа насмарку.

Не нужно забывать и про ручку, без которой открывание дверцы окажется проблематичным. Ее фиксируют также на саморезы, которые вкручивают с обратной стороны панели

Чтобы поверхности дверцы и фасада примыкали максимально плотно, головки саморезов следует утопить в полотно.

Крепить заготовку проще, чем самодельную накладку. Если панель изготавливают своими руками, то может потребоваться столярный инструмент, наждачная бумага для шлифовки, антисептическая пропитка и краска для отделки всей поверхности или только торцов.

Особенности конструкции встраиваемых ПММ

Широкий ассортимент моделей встроенных агрегатов для мойки посуды с точки зрения дизайна можно разделить на два вида:

1. Частично встраиваемые, у которых при закрытой передней дверце остается доступ к панели управления.
2. Полностью встраиваемые, абсолютно сливающиеся с мебелью, а со стороны выглядящие как обычный шкаф.

Крепление машины может осуществляться сбоку (к отдельному шкафу либо стенкам соседних), сверху (к столешнице). Некоторые машины имеют возможность крепления двумя вариантами сразу.

Сама она устанавливается прямо на пол, на ножки, которые регулируются по высоте. Подключение слива и подачи воды производится с задней стороны. Соответственно, для установки должен быть предусмотрен отдельный шкаф без дна, а также без задней стенки.

При выставлении ПММ заподлицо с остальными предметами гарнитура, между ее задней панелью и стеной кухни остается зазор, достаточный для устройства технической разводки.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Как установить фасад

Обустраивать декоративную панель необходимо только после того, как посудомоечная машина будет установлена на ее постоянное место и подключена к энергоснабжению и воде. Следует поставить ее в подготовленную нишу, и только после этого можно приступать к монтажу элемента.

Для проведения работ вам потребуется:

• Складной метр.
• Отвертка с нужным наконечником.
• Крепежные детали.
• Элемент для открывания дверцы (ручка).
• Фасадная панель.

Важно! Обычно производитель встраиваемой техники к общему комплекту добавляет инструктаж по способу крепления готового фасада, готовый шаблон для проведения разметки. А компании bosh и siemens даже укомплектовывают его специальной отверткой. А вот как происходит установка встраиваемого двухкамерного холодильник liebherr, очень подробно указано здесь

А вот как происходит установка встраиваемого двухкамерного холодильник liebherr, очень подробно указано здесь.

Техника фирмы bosch зачастую оборудуется фасадом

А вот какой духовой шкаф выбрать газовый или электрический и на какие параметры стоит обращать внимание, поможет понять данная информация. Порядок действий:. Порядок действий:

Порядок действий:

• Перед установкой декоративной панели фасада, вначале необходимо закрепить саму машину к стенкам шкафа и столешнице.
• На лицевую сторону крепят заполное устройство: при помощи дрели подготовить нужное отверстие на внешней части, этот метод поможет избежать возможных сколов покрытия.
• Затем делается расчет мест для крепежных деталей фасада, сделать это необходимо, чтобы все детали меблировки совпадали по высоте: и у столешницы, и у шкафов.
• Метром измерьте зазоры, которые расположены между тумбой и столешницей, условно это значение назовем х, и высоту от верха фасада до столешницы, это будет у.
• Чтобы вычислить, необходимо от у отнять х, значение будет равно расстоянию крепежа до фасада.
• После этого возьмите готовый шаблон, и закрепите его при помощи скотча внутри детали так, как вы уже рассчитали. Не забывайте про русскую пословицу: семь раз отмерь…
• По шаблону наметьте места крепежа, но до конца сверлить не нужно!
• Теперь можно переходить к фиксации деталей шурупами.

А вот какие существуют модели двухкамерных холодильников Атлант и как правильно происходит их установка в кухне, подробно указано здесь.

Если обнаружиться трудности, то следует отрегулировать положение ножек – либо вывернуть, либо ввернуть их для ровности положения. А если есть упор в цоколь тумбы, то можно сделать дополнительный зазор всего в несколько миллиметров, чтобы все дверцы смогли свободно открываться.

Эти рекомендации подойдут и для установки фасада на 45 или 60 см машины, главное, правильно сделать расчеты мест крепежных деталей.

Особенности подбора и установки фасада для разных моделей

Уважающие себя производители не оставляют без помощи своих покупателей, а такие гиганты как Bosh и Siemens поставляют уже готовые чертежи фасадов к их встраиваемой технике

Также стоит обратить своё внимание на независимый электрический духовой шкаф bosch hbg43t320r. чертежи фасада на посудомоечную машину bosch. чертежи фасада на посудомоечную машину bosch

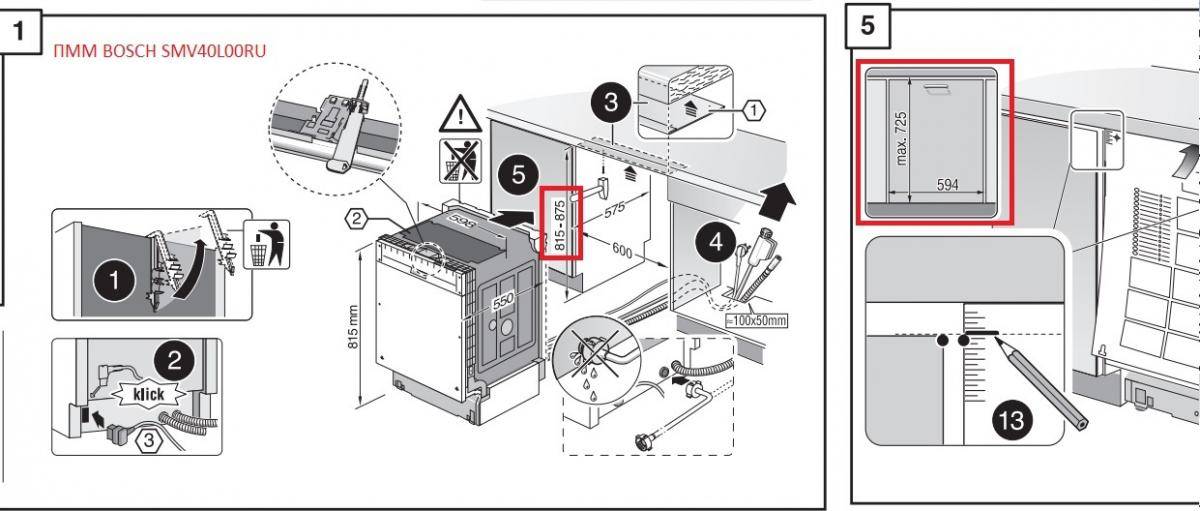

чертежи фасада на посудомоечную машину bosch

С ними можно смело отправляться на рынок строительных материалов, и приобрести именно ту разновидность по цвету и отделке, которая рекомендована производителем посудомоечной техники.

Также вас сможет заинтересовать информация о том, как выглядит и как устанавливается встраиваемый двухкамерный холодильник Ноу Фрост.

Потребителю останется только сделать правильную разметку на готовом изделии, и закрепить декоративную часть к столешнице и стенкам шкафа. Также рекомендуем ознакомиться с узкой встроенной посудомоечной машиной в этом материале.

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Услуги по установке встроенной техники предлагают компании, реализующие ее. За определенную плату в назначенное время приходит мастер-универсал, проводит все работы по подключению и проверяет исправность машины

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще – такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Галерея изображений

Фото из

Соседний с моечным мебельный модуль – наиболее подходящее место, так как рядом располагаются узлы водоподачи и слива, поэтому легко подключить шланги. Длина шлангов не должна быть большой, иначе затрудняется подача и отвод жидкости, что нередко приводит к поломкам

Предусмотрительные хозяева еще на этапе планирования интерьера или ремонта задумываются о проведении нескольких розеток с заземлением для мощных бытовых агрегатов. Если свободной электроточки не найдется, придется тянуть дополнительную линию

Машина должна свободно размещаться внутри мебельного модуля, с запасом 5 см с каждой стороны – более точные сведения указаны в инструкции. Стенки шкафа должны быть прочными и выдерживать крепежные элементы и вес посудомойки. Задняя стенка не предусмотрена

Не стоит надеяться на то, что машина монтируется раз и навсегда. Рано или поздно потребуется замена деталей, переподключение шлангов или чистка некоторых элементов. Поэтому установку производят таким образом, чтобы возможный демонтаж был легким, а доступ к коммуникациям – открытым

Встроенная посудомойка рядом с мойкой

Отдельная розетка с заземлением для посудомойки

Соответствующий шкаф под габариты посудомойки

Обслуживание посудомоечной машины

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

• перфоратор или мощная дрель;
• разводной ключ;
• молоток;
• набор отверток, включающий плоские и крестовые;
• зубило;
• плоскогубцы;
• лазерный уровень;
• рулетка, угольник, карандаш;
• шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

К розетке предъявляются особые требования: она должна быть «европейского» типа, с заземлением, желательно с защитой от влаги, полностью исправная, без повреждений

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.

Выводы и полезное видео по теме

Видеоинструкции помогают не только представить, но и увидеть процесс монтажа во всех подробностях. Предлагаем несколько примеров самостоятельной установки фасада для посудомойки.

Последовательность действий на видео с полезными комментариями:

Монтаж панели от гарнитура ИКЕА:

Тестирование установленного фасада:

https://youtube.com/watch?v=0e49ZmRtJdw

Монтаж декоративной панели для маскировки посудомоечной машины – простая процедура, не требующая специальных умений. Однако действовать нужно очень аккуратно и умело, иначе можно испортить накладку.

Если вы не уверены в своих силах, пригласите для установки опытного мебельщика – он справится с монтажными работами за 15 минут.

Еще несколько лет назад посудомоечная машина считалась предметом роскоши, и не каждая хозяйка могла себе ее позволить. Сегодня эта техника стала гораздо доступнее, и многие женщины, желая ее приобрести, столкнулись с проблемой ее размещения. Ведь ранее поставленные кухонные гарнитуры не предусматривают специального места под ПММ. А полностью менять кухню очень накладно. Приходится освобождать один из шкафов для монтажа встроенной посудомойки. При том нужно учесть несколько важных нюансов.
