Коптильня холодного копчения своими руками: чертежи + фото

Где лучше расположить коптильню

В данной статье рассматривались варианты стационарных и мобильных домашних коптилен. Однако, и выбор места для установки любой коптильни крайне важен, так как процесс копчения занимает время и связан с выходом большого объема дыма. Поэтому использование коптильни в закрытом помещении не является возможным.

Вредные вещества от продуктов горения также могут причинить вред растительности и уличным домашним животным.

Таким образом, при выборе места для коптильни стоит учесть многие факторы и подобрать его с учетом безопасности людей и природы, а также особенностей приусадебного участка или места отдыха.

Что касается самого хранения переносных (мобильных) коптилен, то после использования их можно спрятать в садовом домике, гараже или подвале; а готовые копченые продукты достаточно долго сохраняются в любом холодном и сухом месте.

Какие бывают варианты копчения в домашних коптильнях?

Самый утонченный вкус приобретают продукты, которые были приготовлены методом холодного копчения. Температурный диапазон в этом случае варьирует в пределах от 30 до 50 °C. Безусловно, такое легкое воздействие отражается на продолжительности приготовления копченых продуктов. Так, например, маленькая рыба в среднем коптится данным способом 6-7 часов. А на приготовление массивных мясных продуктов может уйти 2-3 дня.

Для горячего копчения температура дыма должна быть достаточно высокой, для холодного – 35°С

Длительность этого процесса является основным его недостатком. Стоит также сказать, что продукты перед началом копчения нуждаются в тщательной подготовке, что также может занимать от 1-2 часов до 2 дней.

Срок годности продуктов, приготовленных в самодельной коптильне холодного типа, может быть разным. Однако такая обработка оказывает существенное влияние на этот показатель. Например, копченые куриные окорока сохраняют свой вкус и не портятся до одного года в прохладном сухом месте. Сразу стоит сказать, что не рекомендуется хранить такую провизию в холодильнике, так как она в этом случае портится очень быстро (приблизительно за 1 месяц).

Еще один распространенный способ получения копченого провианта – горячее копчение. Основное отличие этого метода заключается в температуре, необходимой для данного процесса, которая может достигать 120 °C. Минимальный показатель в этом случае составляет 70 °C. Горячая коптильня для дома позволяет получить деликатес за вполне приемлемый промежуток времени (от 15 мин до 4 ч). Еще одним преимуществом такого метода является то, что продукт не нуждается в предварительной обработке.

Холодное копчение продлевает срок хранения продуктов, но процесс изготовления такой коптильни более сложный

Минус горячего метода заключается в том, что продукты, полученные этим способом, не обладают таким утонченным вкусом, как мясо и рыба, прошедшие обработку при более низкой температуре. Их срок годности также не идет ни в какое сравнение со сроком хранения копченостей, полученных предыдущим методом, и составляет всего около 32-36 часов.

Сегодня существует еще один метод копчения – полугорячий. В этом случае процесс приготовления пищи осуществляется при температуре 60-70 °C. Для воплощения такого метода в жизнь достаточно изготовить своими руками домашнюю коптильню.

Вкусовые качества продукта, прошедшего такую процедуру приготовления, а также его срок годности совпадают с продовольствием, приготовленным в горячей коптильне. Чаще всего такой способ используют охотники и рыболовы.

Из чего лучше сделать шкаф для копчения

Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:

Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты. Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку. Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей). Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы. Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму

Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах

Для универсальной установки холодного и горячего копчения можно использовать деревянные бруски или доски. Несмотря на простоту, такие коптильни получаются достаточно функциональными для обработки продуктов дымом заданной температуры, чаще холодным.

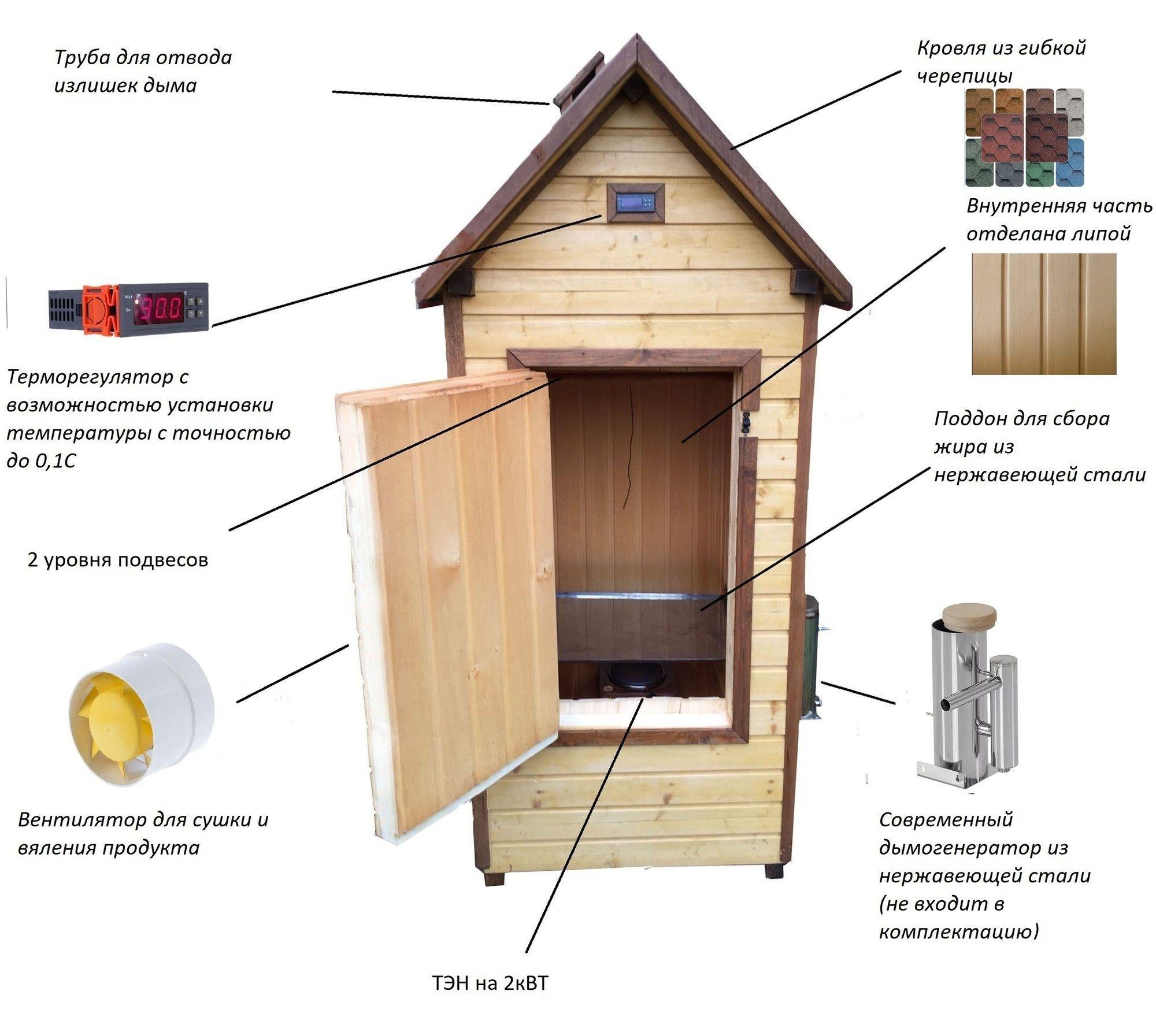

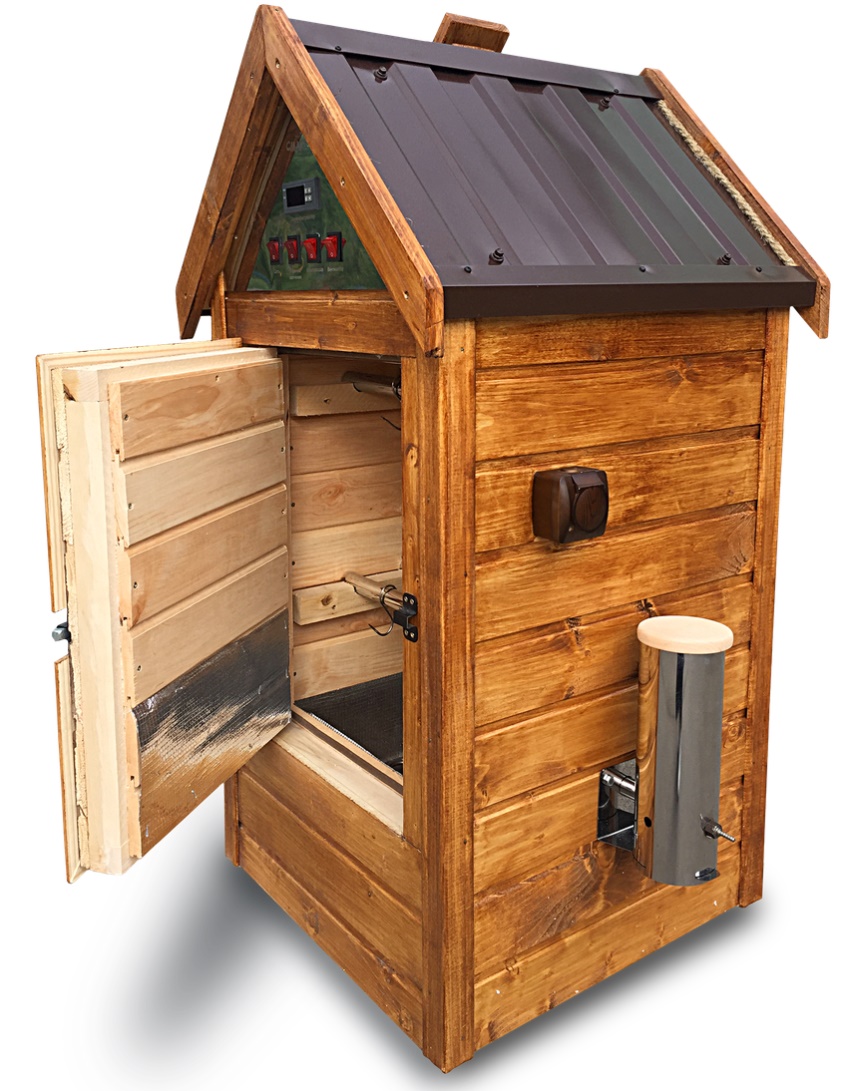

Самый простой шкаф для копчения получается из дерева

Обработка продуктов методом холодного копчения

Копчение представляет собой особый вид тепловой обработки продуктов с помощью дыма, от температуры которого зависит и его вид: горячее или холодное.

Для первого особых ограничений по температуре нет, и она составляет от 50 °C и выше, для холодного копчения предел не превышает 40-50 °C (оптимально – 25-35 °C).

Обработка дымом придает продуктам специфический приятный аромат, но не только: во время холодного копчения происходит потеря влаги и консервация, благодаря которой срок хранения увеличивается до 1 года.

Кроме температурного режима, между горячим и холодным копчением имеется еще одно различие – время обработки: в первом случае для этого достаточно нескольких часов (в зависимости от вида продукта оно составляет 6-10 часов).

При холодном способе время обработки достигает нескольких суток: в среднем этот срок составляет 5-8 дней, но в некоторых случаях может достигать несколько недель.

Но главное отличие – сама коптильня: при холодном способе обработки требуется специальная подготовка дыма и в том числе его охлаждение до нужной температуры.

Достичь этого можно, если сконструированная и возведенная коптилка холодного копчения своими руками соответствует определенным требованиям и, несмотря на то, что изготовить ее можно из самых разных материалов, в том числе и подручных, в ее конструкции должны обязательно присутствовать несколько обязательных элементов.

Обязательно должны быть две камеры: первая – дымогенераторная, для охлаждения дыма до нужной температуры, а вторая – непосредственно для самого процесса копчения.

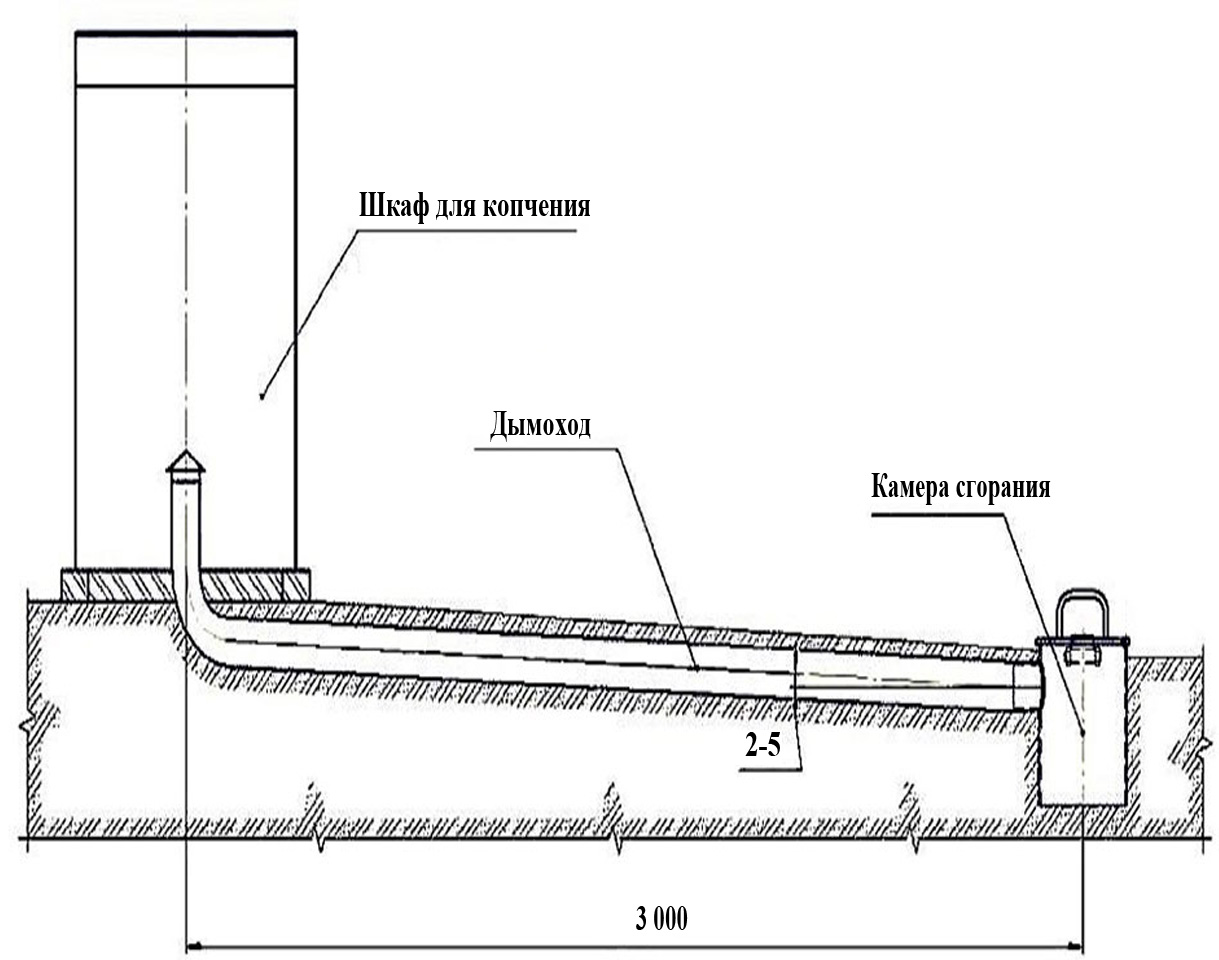

Транспортировка дыма проводится по трубам – специальному дымоходу, длина которого составляет от 8 до 12 м. При этом температурный режим легче всего контролировать с помощью специальных устройств: дымогенератора или обычного вентилятора, который тоже способен обеспечивать нужную тягу, а соответственно регулировать температуру.

Пошаговая инструкция изготовления коптильни

Было решено сделать конструкцию из полосы металла. Предварительно она была очищена от ржавчины.

Иллюстрация	Описание действия
	Высота короба будет 280 мм, длина — 520 мм, а ширина — 310 мм. Толщина металла — 1,5-2 мм
	Размечаем металл в соответствии с размерами конструкции
	Проверяемся при помощи металлического угольника
	При помощи турбинки и диска по намеченным линиям делаем неглубокие пропилы
	По сделанным пропилам сгибаем полосу металла

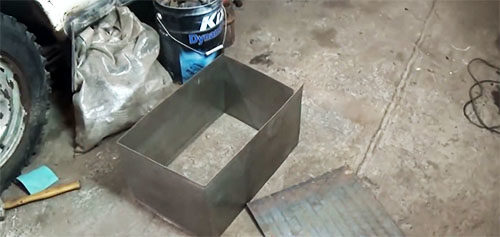

	Получаем вот такой короб
	Место соединения провариваем
	Также вырезаем три куска металла. Два — 540×333 мм (для днища и жиросборника). Один кусок – размером чуть побольше (подбираем опытным путём) для крышки
	Из листов металла для днища и жиросборника делаем поддоны с бортиками по 10 мм. Дно коптильни провариваем снаружи
	В верхней части устройства по периметру привариваем металлический уголок. Так мы создаём жёлоб гидрозатвора
	Ставим в конструкцию жиросборник, к которому снизу приварены 4 отрезка металлического уголка, играющие роль ножек, и подставки под решётку, сделанные из электродов диаметром 6 мм
	На фото можно увидеть нижнюю решётку из электродов

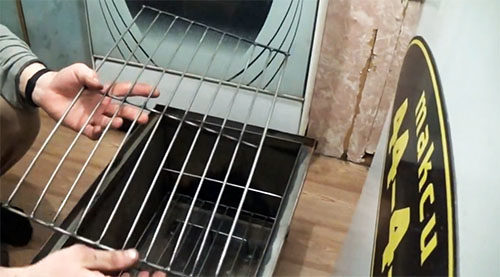

	Таким же образом делается и верхняя решётка для продуктов
	Крышка коптильни сделана с небольшим изгибом, чтобы конденсат стекал в гидрозатвор. Также в неё вварен патрубок для отвода дыма

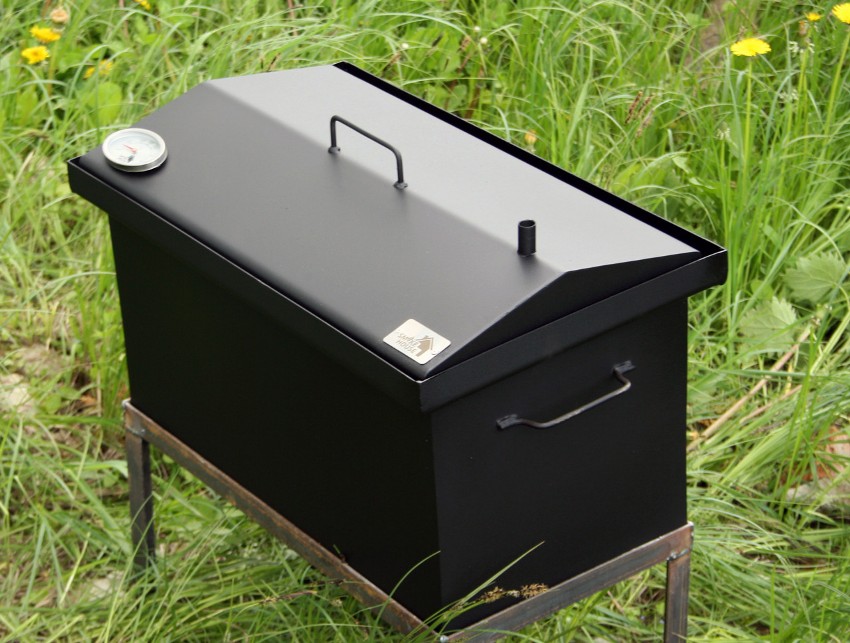

	В результате, получилась вот такая коптильня, которой можно пользоваться как в квартире, так и на природе

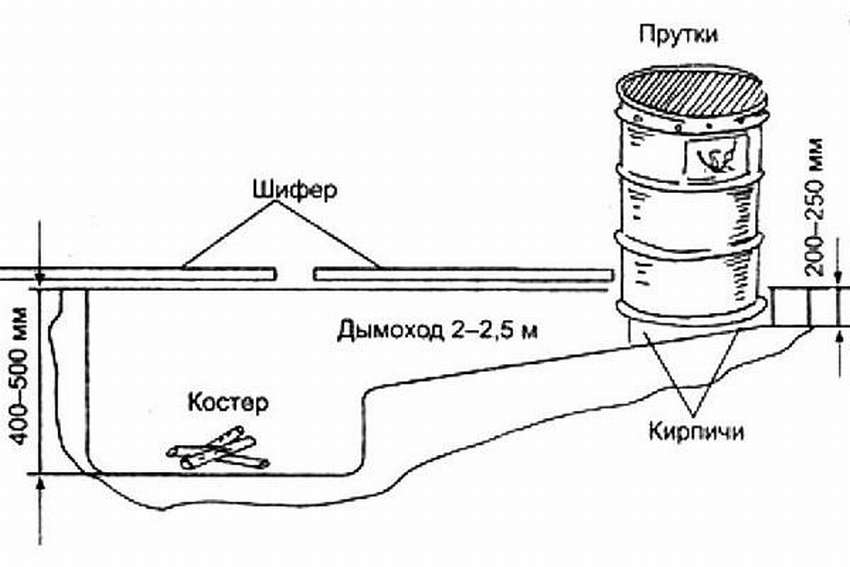

Бочка в качестве коптильни

Более простой вариант АГК — коптильня из металлической бочки. Конечно, такая конструкция не столь компактна, как предыдущий вариант, но зато она более вместительная и отлично подойдёт для дачного участка.

ФОТО: usamodelkina.ruНа изготовление такой коптильни понадобиться 2-3 часа свободного времени

Материалы, инструменты и чертежи

Итак, чтобы сделать своими руками АГК нам понадобится:

металлическая ёмкость объёмом 200 л;
болгарка;
электродрель;
дверная петля;
металлический прут;
готовый металлический поддон;
кирпич или тротуарная плитка.

ФОТО: media2.24aul.ruСтарая металлическая бочка найдётся в любом хозяйстве

Для изготовления можно взять старую или новую ёмкость объёмом 200 л

Иллюстрация	Описание действия

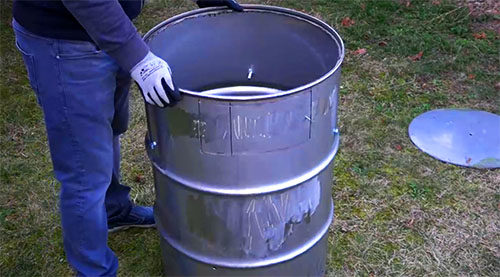

	Берём металлическую бочку (при необходимости, зачищаем её)
	Вырезаем дно по внутренней стороне обода. Получившийся круг будет служить защитой опилок от жира
	Также обрезаем верх по контуру, отступив от края 50-70 мм
	В нижней части, размечаем дверцу поддувала и вырезаем её при помощи турбинки
	Дверцу крепим к корпусу коптильни при помощи саморезов и петли
	Далее, отступив от дна треть высоты бочки, размечаем и просверливаем 3 отверстия диаметром 8-10 мм
	В отверстия вставляем болты и закрепляем их гайками. Это будут упоры для жиросборника
	В центре жиросборника сверлим отверстие, вставляем болт и фиксируем гайкой. Вставляем круг внутрь корпуса коптильни
	Размечаем в верхней части корпуса 8 отверстий и нарезаем 4 прута нужной длины
	Вставляем прутья в отверстия, как показано на фото. На них будут размещены крючки для подвешивания обрабатываемых продуктов
	Чтобы не копать яму для дров, выкладываем площадку из кирпича или тротуарной плитки. Устанавливаем готовый казан подходящего размера (можно сделать поддон самостоятельно или, как в нашем случае, купить)
	Устанавливаем коптильню на поддон и приступаем к копчению сала, птицы, мяса и т.д.

Более подробную инструкцию можно посмотреть на видео:

Watch this video on YouTube

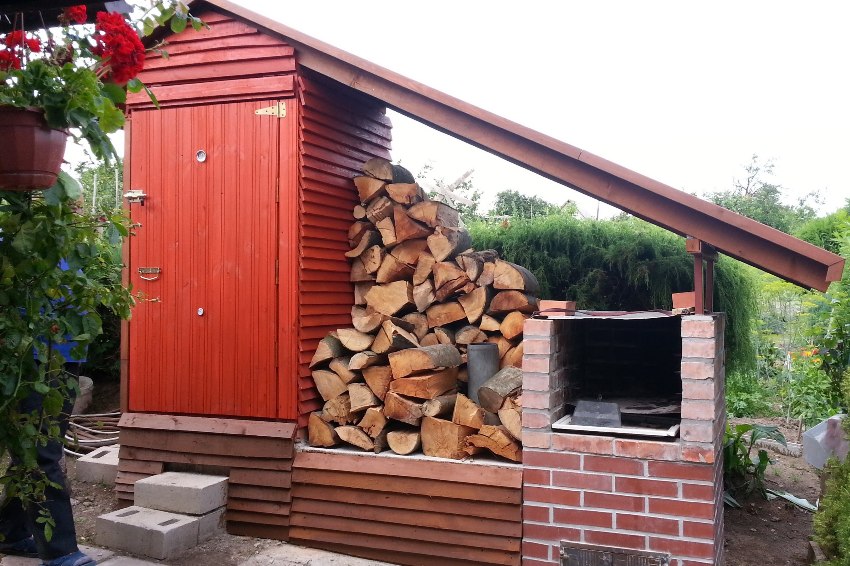

Как сделать коптильню из кирпича в домашних условиях?

Агрегат, выполненный из кирпичного материала, можно отнести к категории профессиональных устройств. Такая конструкция нуждается в организации фундамента, что влияет на скорость ее изготовления. Она является стационарной, ее невозможно перемещать с места на место, как более компактные модели.

Первое, что требуется сделать перед сборкой кирпичной коптилки, – составить эскиз. Стоит сразу определить тип будущей конструкции. Например, большой популярностью пользуются кирпичные мангалы-коптильни. Своими руками их довольно трудно сделать, но все-таки можно.

Готовые чертежи кирпичных сооружений без труда можно отыскать в интернете. Стационарное устройство для приготовления копченостей имеет самый длительный срок эксплуатации, что является основным его преимуществом.

Коптильня из кирпича является стационарной конструкцией, ее невозможно перемещать с места на место

Огнеупорный кирпич является самым приемлемым материалом для монтажа стационарных коптильных конструкций горячего типа. Очень важным моментом в этом случае считается подбор места, в котором будет располагаться такое устройство. При этом следует руководствоваться правилами пожарной безопасности. Дистанция от коптильни до любых построек (особенно из горючих материалов) должна составлять не менее 2 м.

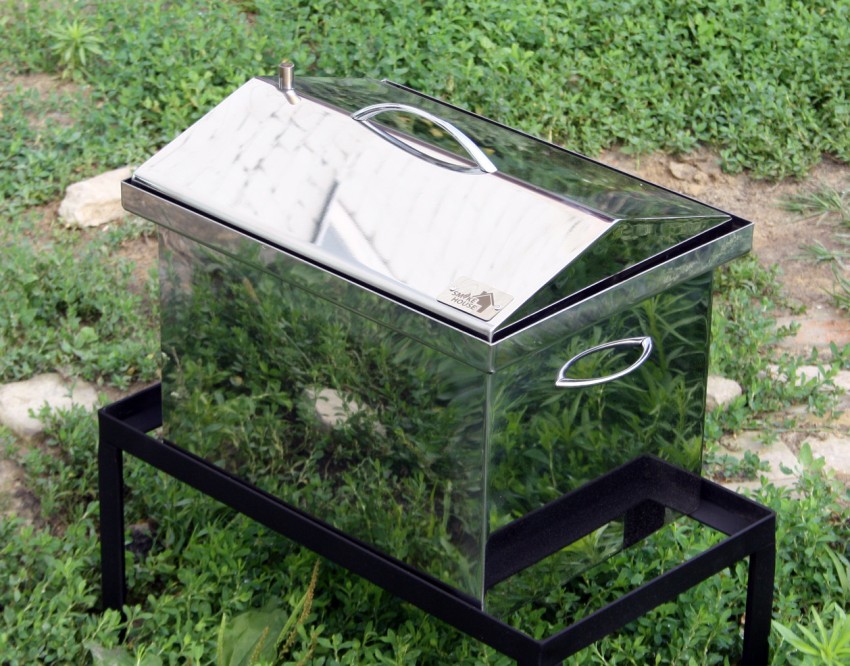

Самостоятельная сборка коптильни из нержавейки

Внешне данный агрегат имеет схожесть с чемоданом или коробкой. Для того чтобы собрать небольшую конструкцию из стали, необходимо ознакомиться с эскизами этих устройств. Для сборки коптильни для квартиры или дома такого типа не рекомендуется использовать слишком тонкие листы (менее 1-1,5 мм).

Маленькую коптилку можно брать на охоту, рыбалку или просто на природу. Компактность устройства позволяет легко транспортировать его с места на место. Внутри металлической коробки рекомендуется приварить уголки, на которых можно будет располагать решетку-гриль. При самостоятельном составлении схемы коптильни необходимо учесть все мелкие детали и указать их на рисунке.

Одним из главных достоинств коптилень из нержавеющей стали является малая вероятность появления нагара на их внутренней поверхности

Такой агрегат является одним из наиболее распространенных и используется повсеместно. В этом случае чаще всего применяется горячий тип копчения. Однако встречаются подобные модели, обрабатывающие пищу при более низкой температуре (полугорячее копчение). Такие варианты зачастую подходят для использования на даче. Коптильня полугорячего типа, как правило, является переносной.

Основной минус коптилки, изготовленной из металла, – отсутствие возможности определения температуры внутри камеры. Из-за этого мясо может спечься и приобрести неприятный привкус. Объясняется такой негативный момент тем, что в данной конструкции не предусмотрена единая технология копчения. Для розжига агрегатов из нержавейки используется щепа из разных пород деревьев.

Как самому сделать коптильню горячего копчения для рыбы

Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:

три пустых газовых баллона;
сварочный аппарат;
болгарка;
металлическая труба диаметром 8-10 см;
металлический профиль для ножек изделия.

Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:

Из металлического прута изготавливают ножки.
Высота ножек 60-78 см, зависит от личных предпочтений хозяина
Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
По бокам проделывают отверстия для вентиляции, с другой стороны выпиливают надрезы для установки шампуров
На торцах вырезают отверстия для монтажа дымоходной трубы.
Прикладывают трубу, намечают ее размер и отрезают
Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
Листом железа толщиной 0,3-0,5 см закрывают торец, оставляя место соединения камер незакрытым
Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
Элементы приваривают друг к другу отрезком трубы длиной до 10 см
Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
Сверху приваривают крюки из металлического прутка сечением 0,5-0,8 см
Все элементы соединяют в единую конструкцию.
При желании сооружение снабжают колесами

Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.

Коптильня для рыбы своими руками на видео:

Как это работает

Коптильня горячего копчения имеет следующий принцип работы: блюда готовятся благодаря большому количеству дыма, которое выделяет древесная щепа, если ее достаточно прогреть. Нужно только следить за тем, чтобы она не воспламенялась, а постепенно тлела.

В условиях, при которых нет специальных термометров, выявить подходящий способ копчения блюд можно только на основании опыта.

Схема устройства коптильни горячего копчения

Чтобы копчение не превратилось в горение, стоит убедиться в том, что крышка достаточно хорошо (без зазоров) подходит к корпусу коптильной камеры. Для надежности ее лучше сверху придавить кирпичом: при постоянном использовании коптильни металл неизбежно покоробится, в результате чего крышка уже не будет прилегать так плотно, как раньше.

Способ копчения ложится в основу коптильни:

чтобы изготовить устройство холодного копчения , яму для очага следует расположить на некотором расстоянии от коптильной камеры, соединив их специальной трубой;
если предпочтительно горячее копчение, очаг с углями нужно расположить прямо под коптильной камерой.

Что нужно для работы

Для изготовления коптильни потребуется:

чертёж;
полоса листового металла толщиной 1,5-2 мм;
рулетка, угольник, маркер;
турбинка с отрезным и шлифовальным диском;
сварочный аппарат;
металлический уголок;
сварочные электроды диаметром 3 и 6 мм;
патрубок.

ФОТО: img3.board.com.uaМожно взять лист старого, бывшего в употреблении металла

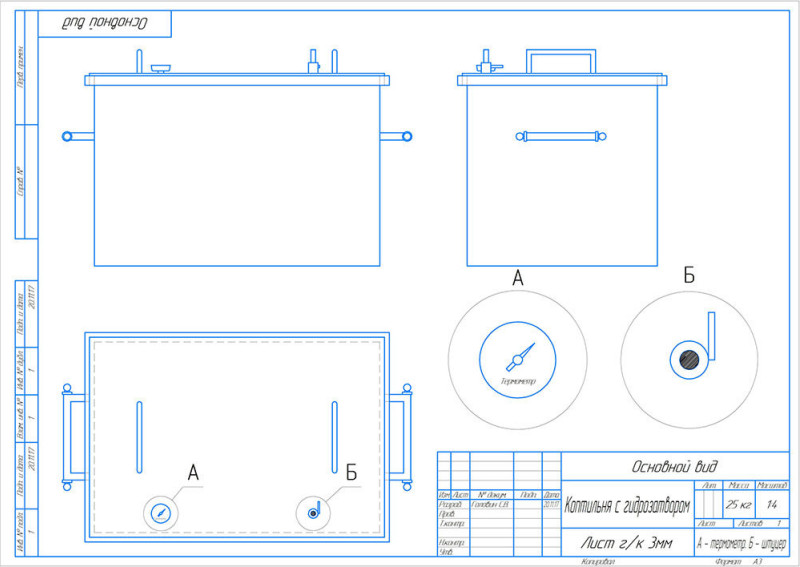

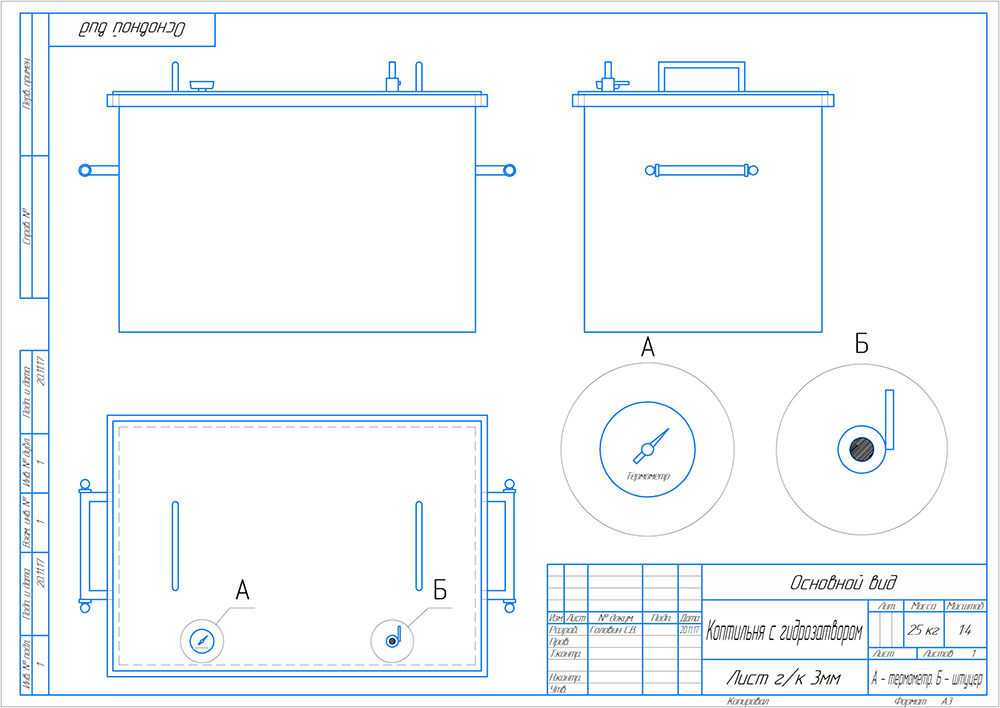

ФОТО: obinstrumente.ruЧертёж переносной коптильни

Самодельный дымогенератор для коптильни

Когда на приусадебном участке нет свободного места для размещения полноценного дымохода необходимой длины, можно сократить размеры коптильни до минимума. Для этого понадобится дымогенератор, изготовить который можно самостоятельно из подручных материалов.

Самая простая конструкция дымогенератора состоит из следующих узлов:

Корпус, в котором происходит тление топлива без доступа кислорода. Изготовить его можно из старого большого огнетушителя, обрезка толстой металлической трубы.
Труба, через которую дым подаётся в коптильный отсек.
Система охлаждения дымохода. Может являться как водяной, так и воздушной. В первом случае дымоподающая труба проходит через сосуд с холодной водой, а во втором – обдувается вентилятором.

В качестве топлива в дымогенераторах используется мелкая щепа, стружки или опилки. Они могут поджигаться спичками, или тлеть от расположенных под ними электрических нагревательных элементов. Главное условие правильной работы дымогенератора – ограничение подачи воздуха в камеру сгорания.

Топливо должно лишь тлеть, выделяя дым. А при открытом доступе кислорода оно может вспыхнуть, в результате чего температура в камере сгорания, а затем и в коптильном отсеке, повысится до недопустимых пределов.

Видео: дымогенератор холодного копчения своими руками

На видео показан поэтапный процесс самостоятельной сборки портативного дымогенератора.

Как сделать портативную коптильню из холодильника

Поломанный холодильник на даче чаще всего приспосабливают под небольшой шкаф, в котором хранятся инструменты и разного рода детали. Однако существует более полезный вариант использования нерабочего устройства. Из него можно сделать небольшую, но очень удобную коптильную камеру.

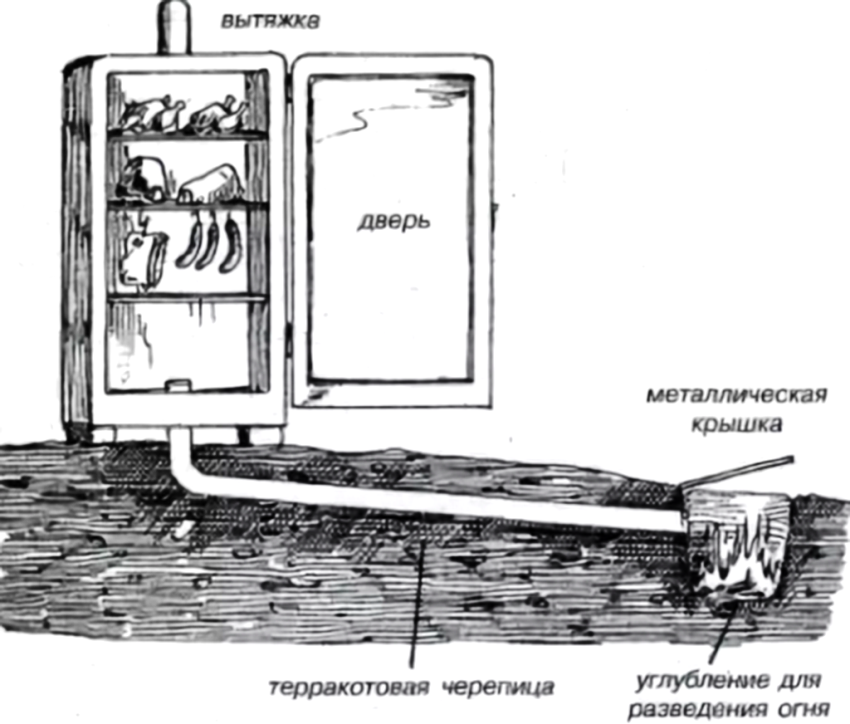

Чертеж коптильни из холодильника

Как сделать коптильню в домашних условиях из холодильника? Для того чтобы переделать холодильную камеру в коптилку, рекомендуется четко следовать инструкции. Первым делом необходимо освободить отсек устройства от полок и других элементов. После удаления внутренних элементов в крыше холодильного устройства нужно вырезать отверстие. Его диаметр должен соответствовать размеру дымоходной трубы, которая будет подсоединяться к этому месту.

На следующем этапе потребуется смонтировать внутри камеры металлические уголки, на которые впоследствии будут установлены держатели для продуктов. Специалисты рекомендуют разделить внутреннюю камеру холодильника на три части. Затем устанавливаются 3 пары уголков. Первая и вторая пара будут использоваться для удержания металлических решеток. Третья нужна для фиксации поддона, в котором скапливаются жир и сок.

Коптильня из холодильника подойдет для копчения холодного типа, в температурном режиме 18-30° С

Далее в нижней части холодильной камеры устанавливается толстый металлический поддон. Он будет применяться в качестве подложки под древесное топливо

Важно запомнить, что перед началом работы следует составить подробный эскиз. В чертеже коптильни следует отметить все размеры

В последнюю очередь на пол камеры устанавливается электроплитка.

Необходимое условие для самостоятельной сборки коптилки из старого холодильника – герметичность холодильной камеры. Если дверца недостаточно плотно прилегает к корпусу, то тогда будет происходить утечка дыма. А это значит, что продукты не получится приготовить правильно.

Как сделать устройство своими руками

Основные этапы изготовления:

подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
выбор материалов и инструментов;
непосредственное изготовление;
сборка;
установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

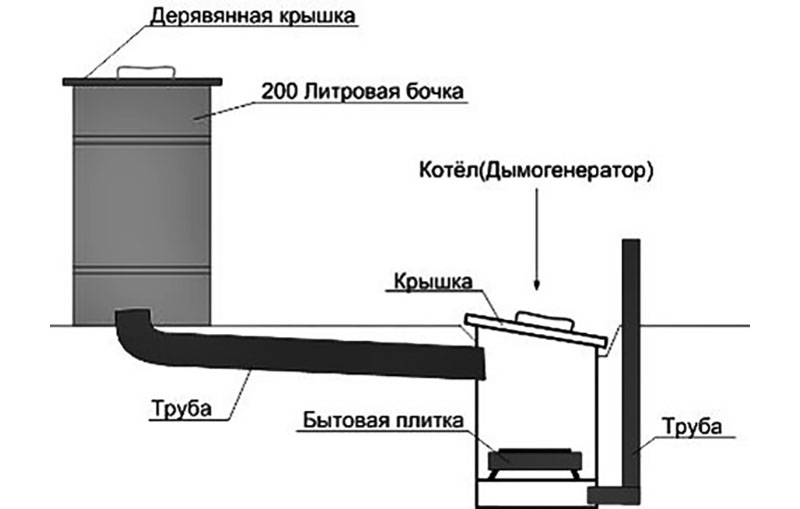

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

печь или дымогенратор опилок;
коптильню;
дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

болгарка;
аппарат для сварки;
угол столярный;
метр и рулетка;
молоток;
аппарат для шлифовки;
плоскогубцы;
дрель.

Необходимые материалы:

металлические листы;
куски тонкой арматуры или металлическая сетка для решеток;
болты и гайки из жаропрочных сплавов;
кирпич или иные материалы для печи;
металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

выкопать яму или выбрать естественное углубление на участке;
выложить в яме костровище с отверстием для вывода дыма;
в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
Скрепить первые два сегмента друг с другом сваркой.
Скрепить сваркой остальные две стенки.
Проварить внутренние швы для герметичности устройства.
Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

болгарка;
рулетка и угольник;
арматура мелкого диаметра;
сварочный аппарат;
пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

Мини-коптильня из ведра

Самый простой вариант с использованием обычного металлического ведра. Такой предмет наверняка есть у каждого в гараже. С помощью такой негабаритной основы возможно обеспечить хорошее качество готовых изделий, однако объемы загрузки будут минимальны. Для такого варианта понадобиться:

В металлическом ведре нужно высверлить люфты, где будут размещаться прутья. На них с помощью крючков подвешивают заготовки.
Если у ведра есть крышка ее тоже задействуют, если нет – стоит позаботится о ее замене. В крышке также проделывают отверстие для высвобождения излишков дыма.

Фото 4 Небольшой металлический бак, кастрюля или ведро – это все может послужить основой для мини коптильной установки.

На низ устанавливают решетку и засыпают щепы.
Теперь самодельный механизм необходимо разместить на огне. Повышение температуры позволит запустить процесс тления опилок.
Как только будет видно клубы дыма, можно устанавливать прут с полуфабрикатами.
