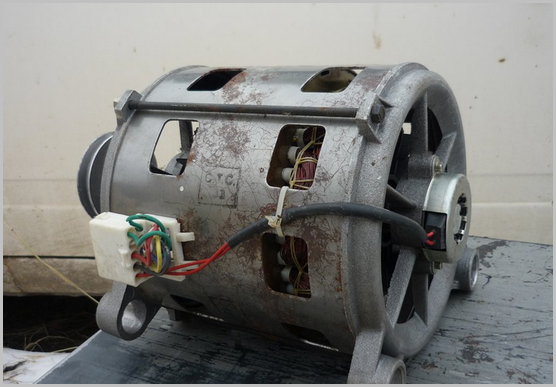

Коллекторные электродвигатели стиральных машин

Стиральная машина не включается

Рассмотрим проблему: не включается машинка

Она может не реагировать на включение в розетку вообще. Могут загораться индикаторы, но в рабочий режим машинка не переходит, кнопки не активны.

Проблемы с питанием

Первое, что надо сделать – проверить, работает ли розетка. Для этого в нее можно включить любой заведомо рабочий прибор. Дальше следует осмотреть вилку. Возможны ее повреждения, разрыв в месте соединения со шнуром. А бывает, что вилка просто не плотно включена в разъем. Если машинка подключена через сетевой фильтр, то можно проверить и его. Если всё просмотрели, а проблему не нашли, переходите к следующему пункту.

Некорректное включение

Возможно с вашей помощницей всё в порядке, но нарушен порядок ее включения. Во многих моделях машинок предусмотрена опция «защита от детей», она нужна для предотвращения случайного включения. При включении этой программы кнопки не работают. Обычно, это какая-либо комбинация 2-3 кнопок, срабатывающая при одновременном нажатии на определенное время. На лицевой панели будет гореть индикатор данной функции или индикаторы нажатых кнопок (зависит от марки и модели машинки).

Многие машинки не включаются, если замок дверцы не защелкнулся. В данном случае индикация будет гореть, как обычно, но стирка не запустится. Возможно, под замок просто попало белье. Осмотрите крюк замка, он может быть деформирован и проблема заключается именно в этом.

Проблемы с модулем управления

Если не понятно, почему не работает стиральная машина (видимых причин нет), то с большой долей вероятности вышел из строя модуль управления. Первое, что можно оценить визуально: состояние платы. Например, в машинках Ardo с верхней загрузкой иногда из посадочного места выскакивает модуль. От вибраций такое может произойти с любой другой моделью. Также посмотрите, не залита ли схема водой. Внешне можно оценить ФПС – сетевой конденсатор, он горит чаще всего. Далее можно «прозвонить» на работоспособность остальные элементы: входные резисторы, диодный мост и другие. У машин Samsung старше 7-8 лет больным местом является понижающий трансформатор.

Устройство и принцип работы стиральной машины

Чтобы успешно выполнить ремонт стиральной машины-автомат, нужно ознакомится с ее устройством. Поскольку самыми распространенными сегодня являются стиральные машинки с фронтальной загрузкой, далее рассмотрим, как они работают.

Основные узлы и детали стиральной машинки

Узлы и детали

Чтобы отремонтировать стиральную машину, нужно знать назначение деталей, из которых она состоит. Ниже перечислены функции некоторых узлов стиральной машинки:

• клапаны и датчики WPS – выполняют функцию защиты от протечек в рамках одноименной системы (Waterproof-System);
• датчик и клапан WCS (прессостат) – контролирует объем жидкости, залитой в бак;
• противовесы – гасят колебания СМ при отжиме, представляют из себя массивные искусственные грузы, которые крепят к баку сверху и снизу;
• пружины подвески и амортизаторы – также гасят колебания во время работы агрегата;
• сифон – выполняет роль гидравлического затвора в сливном шланге;
• датчик дисбаланса – корректирует вращение барабана таким образом, чтобы белье не сбивалось в комок, является основным элементом системы контроля дисбаланса;
• шариковый клапан – открывает и закрывает сливной шланг;
• сливной фильтр – задерживает мелкие предметы, волосы, волокна ткани, попадающие в воду при стирке, защищает от них сливной насос.

Конструктивно АСМ могут отличаться, иногда существенно. Но основные детали – такие как бак, барабан, электромотор, блок управления, сливной насос, шланги и противовесы – присутствуют во всех моделях. В некоторых СМ есть дополнительные узлы – например, система защиты от протечек. Могут отсутствовать некоторые из вышеперечисленных – к примеру, сифоны.

Порядок работы

Работает АСМ следующим образом:

1. Пользователь загружает белье, выбирает режим и запускает стирку. После этого закрывается электромагнитный замок, загрузочный люк блокируется и начинается работа.
2. Открывается впускной клапан и вода набирается в барабан, проходя через лоток для порошка.
3. Как только вода достигает требуемого уровня, срабатывает датчик и впускной клапан закрывается.
4. Включается ТЭН, который нагревает воду до необходимой температуры, которая зависит от выбранной программы стирки. Затем температурный датчик подает сигнал на модуль управления, который выключает ТЭН. Параллельно работает барабан, медленно поворачиваясь в разных направлениях для того, чтобы белье равномерно намокло и нагрелось.
5. После выключения нагревательного элемента начинается стирка. Барабан вращается в разных направлениях, предотвращая сбивание вещей в комок.
6. По завершении цикла стирки барабан останавливается, грязная вода сливается в канализацию при помощи сливного насоса.
7. Затем вновь набирается чистая вода и начинается полоскание. Каждый режим стирки имеет свои показатели времени полоскания и скорости вращения барабана. Данный этап заканчивается откачкой грязной воды из бака.
8. После этого барабан начинает быстро вращаться, отжимая белье. Насос постоянно откачивает воду. Во многих моделях стиральных машин скорость вращения барабана при отжиме можно задавать самостоятельно или вообще отключать эту функцию.
9. По окончании отжима барабан останавливается, блокировка загрузочного люка выключается. Стирка закончена.

Как провести диагностику электродвигателя в домашних условиях?

Легче всего проверить на исправную работу коллекторный мотор. Его проще снять в домашних условиях и можно проверить без применения профессионального дорогостоящего оборудования.

Что касается электродвигателей с прямым приводом, для их диагностики нужна система управления, да и снимать его придется вместе с баком, поскольку он является его неотъемлемой частью. Статор закреплен на болты к раме самой стиральной машины автомат, ротор также имеет жесткое крепление, которое в большинстве случаев не разборное. Ремонт таких стиральных машин чаще всего проводится только в сервисных центрах.

Как провести проверку мотора с прямым приводом?

Чаще всего, проверить такой двигатель можно только путем анализа выдаваемых ошибок на дисплее или сервисного меню стиральной машины. По коду ошибки, появляющемся на дисплее, можно обнаружить витковое замыкание, диагностировать обрыв электросети, выход из строя щеток.

Более сложная и профессиональная проверка и ремонт производится квалифицированными мастерами с использованием специального лабораторного и стендового оборудования.

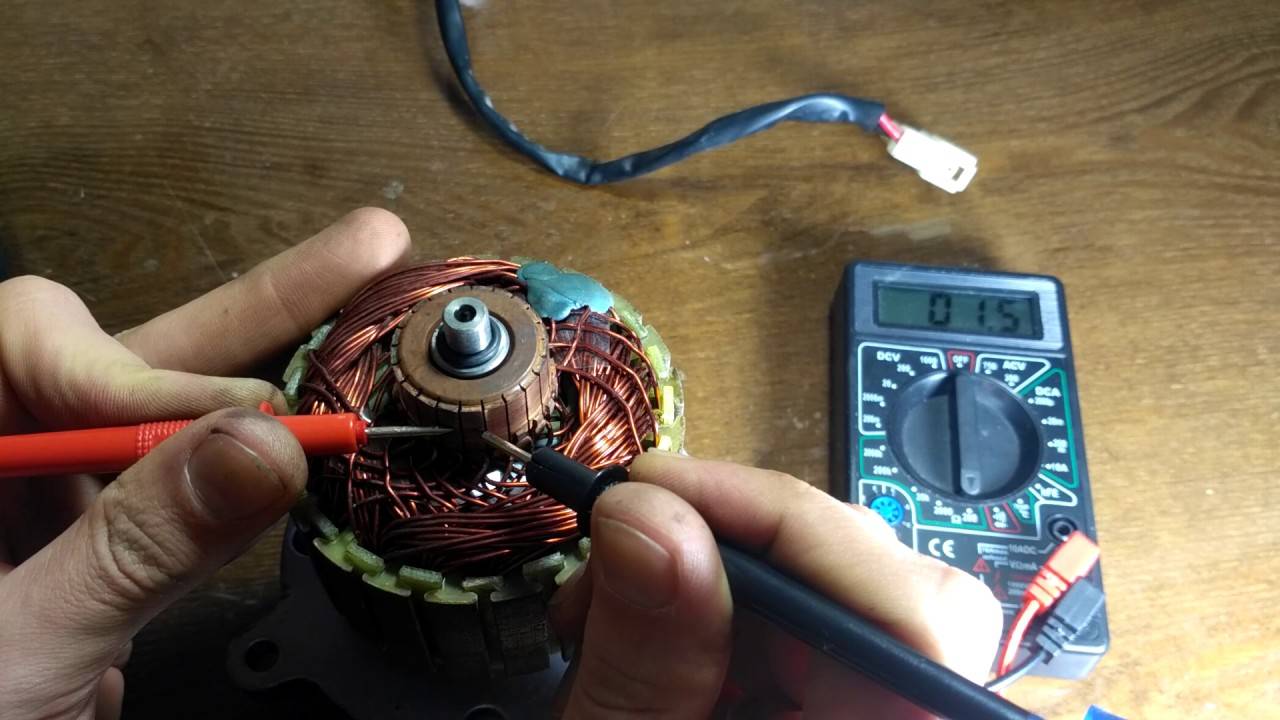

Как проверить коллекторный двигатель?

Самый распространений двигатель, используемый в современных моделях стиральных машин. Проверить коллекторный двигатель стиральной машины можно самостоятельно в домашних условиях. Для начала электродвигатель необходимо извлечь из корпуса машины автомат. Сначала откручивается задняя или передняя стенка корпуса (в зависимости от модели стиральной машины). Сам мотор находится под баком с задней стороны и прикреплен к металлической раме  шпильками или болтами. Электрическое соединение оснащено через клеммы, которые легко размыкаются.

После того, как мотор будет извлечен, необходимо произвести последовательное соединение статора и ротора, а на концы подать сетевое напряжение в 220 Вт. Лучше всего, если оно будет подаваться через дополнительный балласт. В качестве него можно использовать ТЭН, главное чтобы мощность оборудования с активным сопротивлением было не менее 500Вт. Если после подключения к электросети двигатель производит вращение, а автотрансформатор не сильно нагревается, на этом этапе можно диагностировать нормальную работу мотора.

Устройство асинхронного двигателя

1. Крышки двигателя 2. Подшипники 3. Ротор 4. Статор 5. Крыльчатка охлаждения Рис.2 Устройство асинхронного двигателя

Асинхронный двигатель имеет в своём составе две основные детали: статор и ротор, разделённые воздушным зазором. Статор (от латинского-стою) — неподвижная часть двигателя, взаимодействующая с подвижной частью-ротором. Активными частями статора являются обмотки и магнитопровод (сердечник). Обмотка статора в общем случае представляет собой многофазную обмотку, проводники которой равномерно уложены по окружности в пазы сердечника. Асинхронные двигатели для стиральных машин имеют две скорости вращения. В режиме стирки частота вращения на роторе двигателя составляет около 300 об/мин, а в режиме отжима (центрифугирования) 2800 об/мин. Поэтому, такие двигатели называют двухскоростные и для каждого режима работы применяется своя обмотка. Статор в рассматриваемом двигателе является электромагнитом, который создаёт магнитное поле.

Ротор — подвижная часть двигателя (Рис.3) В асинхронных двигателях это короткозамкнутая обмотка, которую часто называют «беличьей клеткой» из-за схожести конструкции. Алюминиевые или медные стержни статора замкнуты накоротко с торцов кольцами и как правило заливаются сплавом алюминия.Сердечник (вал ротора) имеет зубчатую структуру, который жестко скреплён с «беличьей клеткой». Вал ротора вращается на двух подшипниках, опорами которого являются крышки двигателя. Для лучшего охлаждения обмоток статора, на роторе устанавливаются крыльчатки с лопастями.

1. Сердечник из штампованных листов стали или залитый сплавом алюминия 2. Стальной вал с зубцами 3. Короткозамкнутая обмотка в виде «беличьей клетки» Рис.3 Устройство ротора асинхронного двигателя

Причины неисправности блока управления Indesit по мотору

Почему не вращается двигатель на Indesit

В первую очередь хочу рассказать, что вам надо проверить перед тем, как приступить к ремонту модуля управления. Вы должны понимать, что стиральная машина работает по алгоритму, то есть сначала вы выбираете программу, потом закрываете загрузочный люк и когда вы нажимаете кнопку пуск, мозги стиралки начинают запускать одну за одной функцию. Как закон последней деталью, которая должна заработать является двигатель. Я это специально рассказал для того, чтобы вы понимали, что вращение барабана зависит не только от мотора, но и от других деталей. Многие сразу стремятся проверить щётки, в принципе это правильное решение, но не всегда щётки являются виновником подобной неисправности. К примеру, если запал клапан и вода не набралась до нужного уровня, то мотор может не запуститься, в данном случае прессостат не даст сигнал, что бак полный и можно начинать стирку, то же самое можно сказать и о неисправном датчики уровня воды, особенно это касается электронного прессостата, то есть если он поломан, то двигатель крутиться не будет. Я сейчас перечислю те детали, которые в первую очередь надо проверить, перед тем как приступить к ремонту блока управления

1. Замок
2. Клапан залива воды
3. Прессостат, он же датчик уровня воды
4. Щётки на двигателе
5. Датчик температуры, он же термистор или тёплорезистор
6. Нагревательный элемент или как его ещё называют ТЭН
7. Проводка — довольно часто её перегрызают мыши или она перегорает на клеммах, также бывает окисляется

Как вы видите, практически все детали отвечают за запуск двигателя

Как их проверить вы можете узнать на моём сайте, я не буду заострять на этом внимание, так как всё-таки эта статья посвящена ремонту модуля управления, а не поломкам, которые встречаются на стиральной машине Индезит. В моей группе ВКонтакте, я общался со своим подписчиком, вот этот диалог я и хочу сейчас разместить ниже. Ответьте на вопрос — мотор в одну сторону крутит, или и в другую тоже? Ещё, двигатель крутит чётко или как бы хочет крутануть, а в итоге сбрасывает — это происходит постоянно или один раз попробовал и встал

Стоит модуль управления Аркадия или ЭВА-2, если не понимаете фото в студию, я имею в виду платы

Ответьте на вопрос — мотор в одну сторону крутит, или и в другую тоже? Ещё, двигатель крутит чётко или как бы хочет крутануть, а в итоге сбрасывает — это происходит постоянно или один раз попробовал и встал. Стоит модуль управления Аркадия или ЭВА-2, если не понимаете фото в студию, я имею в виду платы

Улёнку меняли, именно она управляет реле и симистором, попробуйте может поможет

Микросхема ULN 2003, руководит многими процессами. В общем на фото указаны те детали, которые надо в первую очередь проверить и желательно поменять, можно их заменить методом исключения, то есть сначала реле, потом симистор, а потом УЛН2003. Обязательно напишите про результат и посмотрите фото ниже

Фото модуля управления EVO-2

В общем если вы проверили детали, которые отвечают за правильную работу стиральной машины, я их перечислил в самом начале статьи, то можно приступать к ремонту модуля управления. В данном примере, мой подписчик поменял просто симистор управляющий мотором, но довольно часто выходит из строя ULN, особенно это не редкость на стиральных машинках Индезит на которых стоит блок управления ЭВО 2

Тут важно понимать, что ULN2003 отвечает не только за запуск двигателя, но и за правильную работу других деталей, например симистора клапана воды

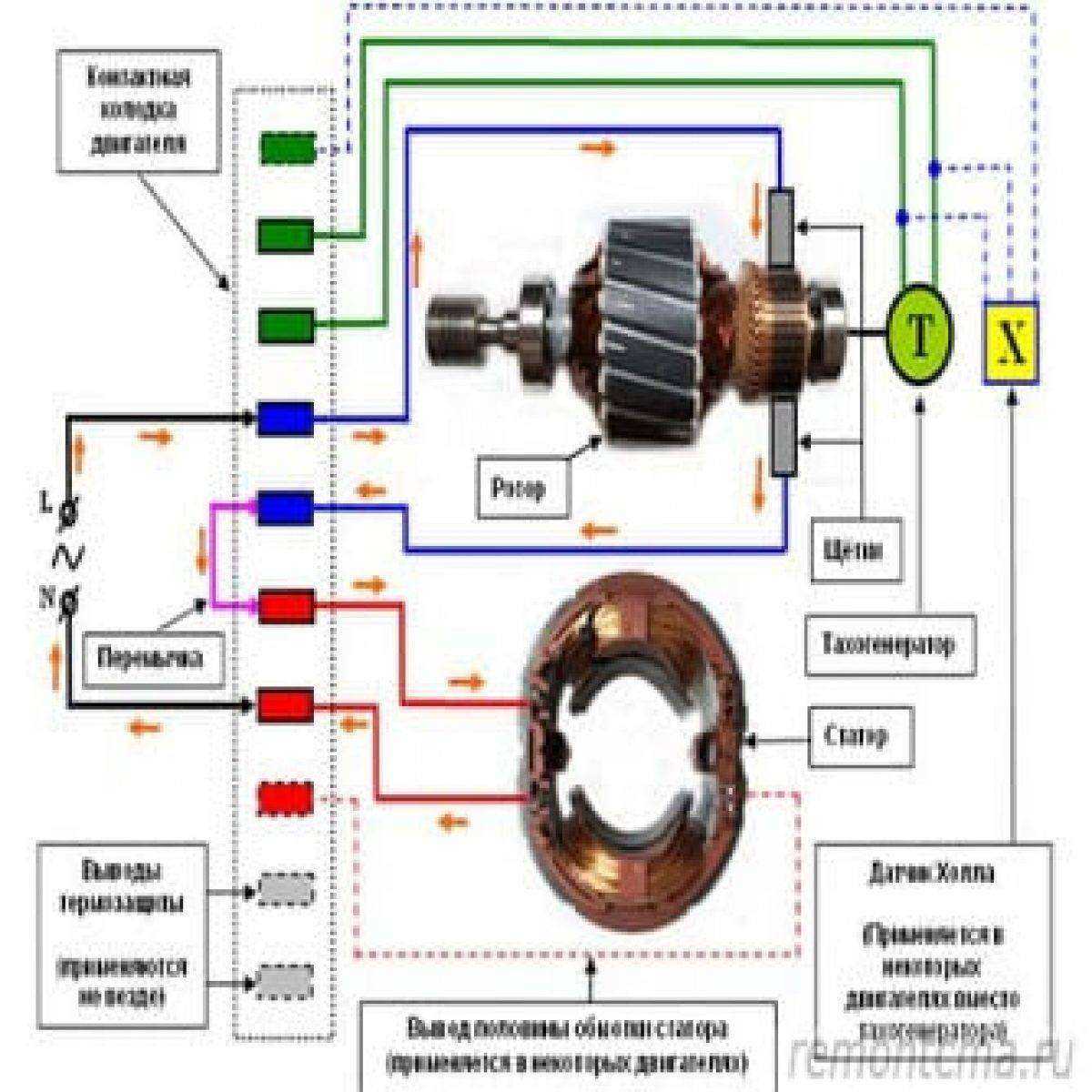

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

• 2 соединения от щеток;
• 2 (а иногда и 3) электроконтакта, идущих с обмотки статора;
• 2 провода, подключаемых к тахометрическому датчику.

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам

При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение

По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

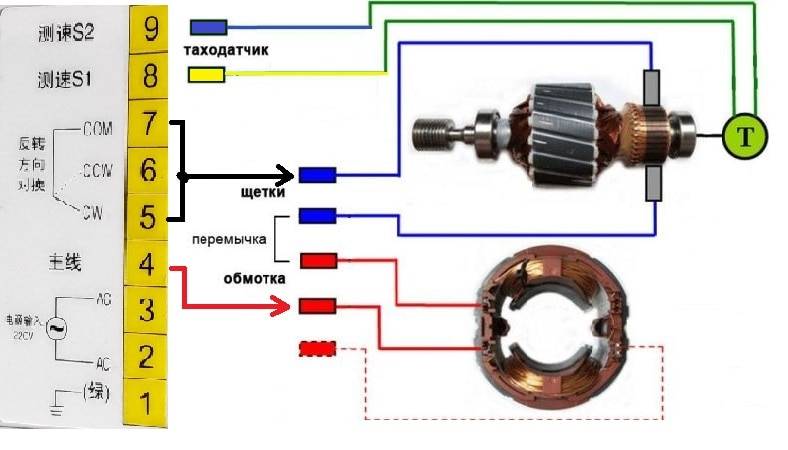

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

Как работает двигатель стиральной машины: разновидности

Перед проведением диагностики вы должны понимать, какой тип мотора находится в вашей стиральной машине и как он работает. Различают три основных типа: асинхронный, коллекторный и инверторный двигатель центрифуги стиральной машины-автомат и полуавтомат.

Асинхронный устанавливается в стиралках Bosch, Сименс, Милле, Ардо и Канди. Дешевый и тихий мотор имеет простую конструкцию: статор и ротор. Большие габариты и низкая производительность оставили асинхронный двигатель в прошлом. Поэтому он использовался в ранних моделях вышеуказанных машин.

Коллекторный двигатель сегодня активно используется в марках СМА Indesit (Индезит), Аристон, Занусси, Электролюкс, Самсунг, Веко. Мотор ременного типа имеет компактные габариты и достаточную мощность. Передает обороты с помощью ремня на шкив барабана. Его конструкция немного сложнее предыдущего типа: статор, ротор, две щетки и таходатчик, который контролирует его обороты.

Прямоприводной (инверторный) современный двигатель только начал покорять пользователя. Устанавливается на моделях LG, Самсунг. Мотор не имеет ремня, а напрямую крепится к барабану, передавая ему обороты. Его строение схоже с асинхронным мотором, но прямоприводной компактен, мощен и редко выходит из строя.

Устройство стиральных машин

Мало кто из владельцев стирального аппарата задумывается над его устройством и принципами работы. Однако, чтобы самостоятельно отремонтировать забарахлившую стиральную машину автомат в домашних условиях, необходимо знать ее внутреннее строение и назначение основных узлов и деталей.

Управление

Основная деталь в современной стиральной машине — модуль управления. Именно с помощью управляющей платы, которая представляет собой металлическую подложку с множеством резисторов, диодов и других элементов, происходят все процессы стирки: запуск и остановка машины, нагревание и слив воды, отжим и сушка белья.

От специальных датчиков модуль получает информацию о том, как действовать в тот или иной отрезок времени. В машинке используется три датчика:

• прессостат — показывает уровень воды в баке;
• термостат — определяет температуру воды;
• таходатчик — контролирует количество оборотов двигателя.

Управляющий модуль — не только самая важная, но и наиболее дорогостоящая деталь стирального устройства. Если он выйдет из строя, то машинка начинает «чудить» или вовсе отказывается выполнять свою работу. Без специальных навыков ремонта электронной техники не стоит самостоятельно чинить плату. Чаще всего эту деталь полностью меняют либо отдают на починку профессионалам.

https://youtube.com/watch?v=yg2AfsmPdP0

Исполняющие устройства

Получив от хозяйки машины соответствующие указания по стирке (режим, температура воды, необходимость дополнительного полоскания и другие), и проверив состояние датчиков, модуль управления отдает необходимые приказания исполняющим механизмам.

• С помощью специального устройства УБЛ блокируется дверца загрузочного люка. В таком состоянии машина будет находиться до окончания стирки, и лишь спустя 2-3 минуты после слива воды модуль управления подаст сигнал о разблокировке люка.
• Через клапан в бак устройства подается вода. Как только прессостат покажет, что бак наполнен, подача воды автоматически прекратится.
• За нагрев воды отвечает трубчатый электронагреватель (ТЭН). От модуля он получает сигнал о времени включения и температуре, до которой необходимо нагреть воду в баке.
• За вращение барабана отвечает двигатель машины, который через ремень или напрямую соединяется со шкивом барабана. Момент запуска и остановки, а также скорость вращения контролирует управляющий модуль.
• Слив отработанной воды осуществляется с помощью помпы. Сливной насос откачивает воду из барабана и отправляет ее в канализационную трубу.

Такие на первый взгляд несложные механизмы под управлением электронного модуля выполняют всю работу стирального агрегата.

Бак стиральной машины

Бак — герметичная емкость из пластика, занимающая большую часть корпуса стиральной машины. Внутри бака расположен барабан для загрузки белья и ТЭН.

Бак стиральной машины состоит из двух частей, соединенных металлическими скобами или болтами. Забор и слив воды происходит через специальные патрубки, подведенные к стенкам бака. Для уменьшения вибрации, возникающей при вращении барабана, верхняя часть бака к корпусу машины крепится на пружины, а нижняя — с помощью амортизаторов.

Барабан изготавливают из высококачественного нержавеющего металла. Вращаясь в нем белье стирается и отжимается, полностью очищаясь от загрязнений. Резиновая манжета, расположенная между баком и барабаном, обеспечивает герметичность конструкции.

Дверца машинки не открывается

Достаточно часто на форумах описывается такая ситуация: машинка постирала, а дверца не разблокировалась. Мастера вызвали, но он появится не скоро. Приходится регулярно гонять белье по кругу, чтобы оно не затухло.

Такая ситуация с дверцей может произойти по двум причинам:

1. Машинка сливает воду не полностью или датчик по какой-то причине думает, что вода не слита до конца и не отпускает дверцу.
2. Сломался непосредственно блок УБЛ (устройство блокировки люка).

Машинка не сливает воду

Если машинка однократно или постоянно не сливает воду из бака после окончания цикла стирки, то поломку, прежде всего надо искать в сливной системе (клапаны, фильтр, насос, сливной шланг).

Сначала надо слить всю воду из машинки. Первое, попробуйте выключить её на 5-10 минут, после запустите программу слива – иногда этого бывает достаточно. Если не получилось, то можно использовать силу гравитации: машинку повыше, сливной шланг как можно ниже. Вода уйдет самосливом.

Выходной фильтр надо регулярно промывать. В него забивается пух от тканей, мелкие предметы (пуговицы) и даже носки. Со временем всё это еще и покрывается скользкой тиной, источая неприятный запах. Выходное отверстие сужается, нарушается слив. Фильтр находится спереди машинки внизу справа. Откручивая его, подставьте емкость для сбора воды вниз. Промойте деталь и вставьте обратно. Проверьте на проходимость сливной шланг. Бывает, что сливной фильтр не откручивается из-за попадания постороннего предмета, или накипи. Тогда придется снимать переднюю панель машинки и добираться до фильтра с внутренней стороны.

Если после этих манипуляций ваша помощница не заработала как надо, то поломка в насосе или в той части управляющего модуля, которая отвечает за насос. В принципе самостоятельно поменять насос можно, но потребуется определенная сноровка и опыт.

Сломался замок дверцы

Если замок заклинило, его можно попробовать открыть с помощью лески. Вставьте ее внизу люка и попытайтесь, поднимая вверх поддернуть крюк замка. Если не получается, то придется снимать блокировку вручную. Сняв верхнюю крышку машинки, дотянитесь до крюка с внутренней стороны и откройте замок. Если крюк износился или деформировался, то его надо поменять, иначе проблемы могут повториться.

Инструменты, необходимые для ремонта

Для того чтобы выполнить ремонт стиральной машины своими руками, нужно разобрать агрегат и выполнить диагностику, а для этого потребуются инструменты:

• набор шлицевых и крестовых отверток разных размеров;
• набор рожковых гаечных ключей, в который должны входить ключи размерами 8/9 и 18/19;
• пассатижи и кусачки;
• клещи для самозажимных хомутов (1472-Beta);
• фонарик, желательно налобный, чтобы освободить руки;
• утконосы с изогнутыми и прямыми губками, большой пинцет;
• сервисный крюк для стиральных машин, чтобы подвешивать большие детали, например, бак с барабаном;
• мультиметр.

Прежде чем приступать к ремонту, нужно подготовить необходимые инструменты

Вышеперечисленные инструменты понадобятся для разборки и ремонта большинства моделей АСМ таких торговых марок, как LG, Samsung, Indesit, Ariston, Zanussi, Candy и др.

Искрит мотор стиральной машины

Если стиральная машина искрит снизу, то дело, скорее всего, в электродвигателе, приводящем в движении барабан. В большинстве случаев здесь используются щёточные моторы, которые со временем изнашиваются и начинают хандрить. Но не стоит расстраиваться – полной замены чаще всего не нужно, а самостоятельный ремонт двигателя выльется в простую замену щёток. Попробуем рассмотреть ремонтные работы более подробно.

Щетки для электродвигателей стиральных машин

Щёточные электродвигатели передают электроэнергию на обмотки с помощью графитовых щёток, которые трутся о вращающийся коллектор. Высокая скорость вращения обеспечивает щёткам износ, в результате чего они и становятся причиной искрения – контакт с ламелями становится хуже, появляются искры и даже неприятный запах. И чем больше износ, тем больше искр появляется в месте соприкосновения вращающегося ротора и щёток. Решение данной проблемы очень простое – нужно всего лишь поменять щётки для электродвигателей стиральной машины. После этого двигатель сможет продолжить свою работу. Для того чтобы заменить щётки, нужно снять ремни с вала двигателя, разъединить соединительные клеммы, через которые подаётся питание, выкрутить крепёж двигателя и аккуратно извлечь его – на этом этапе нам может помешать бак, к которому и прикреплён извлекаемый двигатель. Немного сноровки и терпения – и двигатель будет извлечён.

Далее задача будет решаться одним из двух способов:

• C разборкой двигателя (актуально для старых моделей);
• Без разборки двигателя.

Старые двигатели устроены таким образом, что щётки с креплениями находятся внутри корпуса – в этом случае мотор нужно разобрать, заменить щётки и собрать его обратно, обращая внимание на то, что он должен быть собран правильно (для этого помечаем одну сторону маркером, чтобы мы знали, как потом совместить несколько деталей разобранного двигателя). Если двигатель новый, то для замены щёток разбирать его не придётся – их держатели видны снаружи. В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж

В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж

Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания

В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж. Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания

Если двигатель новый, то для замены щёток разбирать его не придётся – их держатели видны снаружи. В этом случае съём щёток осуществляется обычной отвёрткой, которой поддевается крепёж. Как только замена будет произведена, устанавливаем двигатель на место и проводим тестовые испытания.

Щётки электродвигателя стиральной машины искрят и в том случае, если машина совсем новая – идёт притирка контакта. То же самое может произойти и после замены износившихся от времени щёток.

Поломка ламелей коллектора двигателя

Искрит мотор стиральной машины? Тогда причина может крыться в неисправных ламелях (контакты на коллекторе, соприкасающиеся с щётками). Такие поломки возникают из-за перегрузок, которым подвергают технику некоторые пользователи – сказываются излишне частые стирки и перегруз по весу белья. Если давать стиральной машине отдых и не перегружать барабан бельём, то ламели смогут служить долгие годы, не зная никаких поломок.

Что делать, если причиной искрения является поломка ламелей? В этом случае двигатель рекомендуется заменить полностью – это будет наилучший выход из создавшейся ситуации. Если щётки поддаются лёгкой замене, то справиться с ламелями, скорее всего, не получится.

Основные причины неисправности электродвигателя

Основные причины поломки двигателя стиральной машины могут быть следующими:

• Неисправности коллекторных ламелей,
• Обрывы в роторных и статорных обмотках,
• Изношенность щеток двигателя.

Неисправности ламелей чаще всего происходят из-за замыкания в обмотках.

Поломка ламелей

Вследствие поломок ламели могут терять контакт с секцией роторной обмотки. Так же они могут слишком сильно нагреваться и даже отслаиваться. Ламели фиксируются на коллекторе клеящим веществом. А электро соединение с секциями роторной обмотки создают особые крючки. Один из самых частых вариантов поломки данной детали двигателя – обрывание шнура в роторной секции в местах соединения с ламелью.

Намного хуже, если вследствие чрезмерного нагрева ламель отслоилась. Такая поломка происходит из-за замыканий в секциях обмотки, между ламелями и роторного заклинивания. Такой дефект происходит потому, что через ламели проходит электричество существенно выше рабочего уровня.

Это может произойти, когда клинят подшипники или когда в стиральной машине с вертикальной загрузкой началась стирка с незафиксированными в закрытом положении створками барабана. Чаще данный дефект ламелей нам сообщает о том, что имеют место быть какие-то другие поломки электродвигателя или машинка эксплуатируется не правильно.

Несущественное отслоение, не превышающее половины миллиметра, убирается при помощи проточки коллектора на специальном станке. После этого нужно внимательно осмотреть и очистить все части детали от пыли и стружки и устранить заусенцы.

Для того, чтобы определить наличие данной неисправности вы можете не спеша покрутить ротор своими руками. Если вы услышите характерное трещание, значит, скорее всего, данная поломка есть.

Изношенность щеток мотора

Если щетки двигателя стиральной машины износились, то пришла пора поменять их на новые. Новые щетки вы можете найти в специализированных магазинах. Так же их можно приобрести под заказ. Самый простой способ найти подходящие детали для стиральной машины – воспользоваться поисковыми системами в интернете. В поисковой выдаче Гугла или Яндеса вы сможете найти организации, которые продают данные запчасти. А позвонив им, вы сможете уточнить, если ли нужные вам щетки в наличии или оставить на них заказ.

Кстати, довольно сильное искрение может происходить тогда, когда щетки еще новые и не притерлись к внутренним частям двигателя. Еще один повод, для того, чтобы решить, что щетки износились – неполное вращение барабана машинки. Довольно часто это происходит и при проблеме с приводным ремнем. Например, когда он порвался или соскользнул со шкива. Так же причиной происходящего может послужить замыкания между витков обмотки движка.

В большинстве случаев щетки от других двигателей не подойдут. Необходимо приобрести щетки, предназначенные именно для вашего мотора.

Твердость щеток может влиять на то, насколько долго они будут работать. Но очень твердые щетки могут со временем привести в негодность коллектор.

Замыкания и обрыв роторных и статорных обмоток

Двигатель стал менее мощным? Возможны короткие замыкания, происходящие между витков обмотки. Как мы уже писали выше, при подобной поломке барабан машинки может не вращаться или вращаться не полностью.

Электродвигатель перестал работать? Скорее всего, произошел обрыв в статорных обмотках. Так же это может произойти из-за слишком сильного нагрева корпуса мотора из-за коротких замыканий все в тех же обмотках движка. Если двигатель нагрелся до температуры свыше девяноста градусов, то сработает специальный термостат, предназначенный для защиты. Нормальная температура при работе электродвигателя не должна превышать восьмидесяти градусов. Как вы уже прочитали выше, при перегреве двигателя и замыканиях, возможно, отслоение ламелей.

Кроме того, короткие замыкания в обмотке двигателя стиральной машины могут появиться из-за нарушения изоляции. К сожалению, в этом случае придется менять весь двигатель. Либо заново создавать обмотку. Что очень не просто. И мы не рекомендуем делать это самостоятельно.

Замыкание в двигателе машинки может стать причиной многих других неисправностей. Например, могут прийти в негодность контакты разъемов модуля управления, могут выйти из строя силовой симистор, реле реверса и прочее.
