Ендова крыши

Особенности монтажа по типу кровли

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.

Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии

Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:

Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.

Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.

Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:

Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.

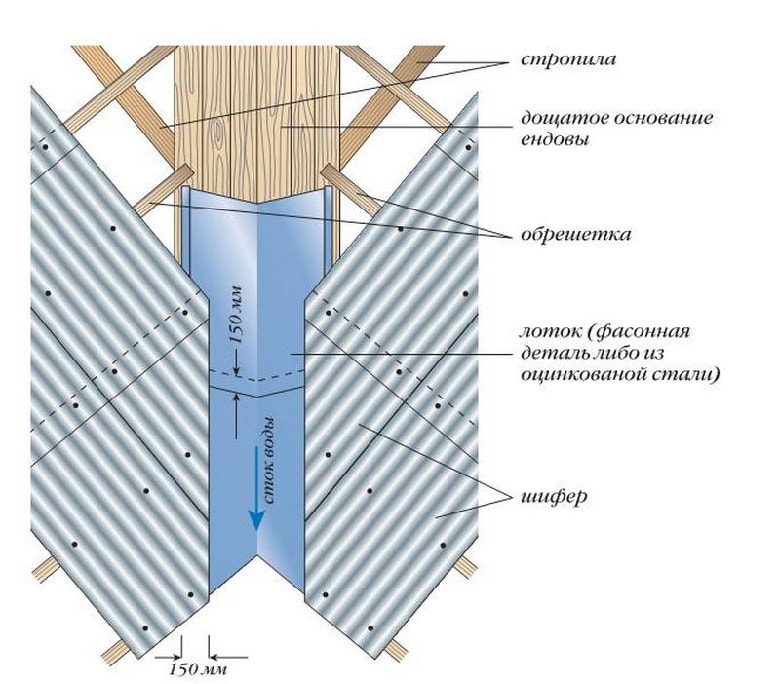

Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.

Монтаж ендовы требует внимательности, принятия верных решений

Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями

Рекомендации монтажа разжелобок под гибкую кровлю:

Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:

Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
По боковым краям уложите уплотнительные ленты.
Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.

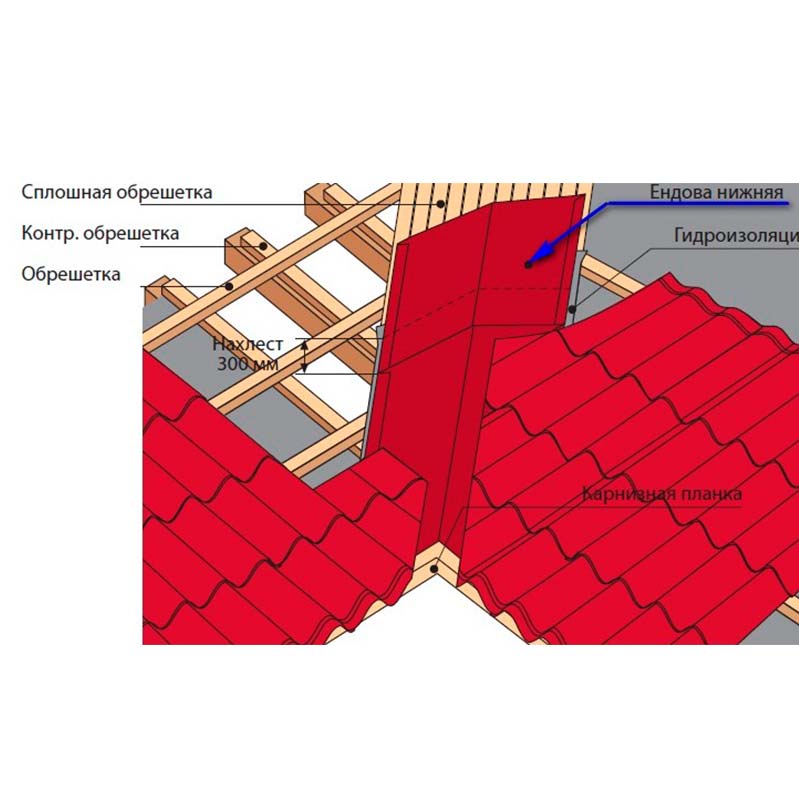

Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.

Рекомендации монтажа разжелобок под ондулин:

Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
По краям желоба приклейте уплотнитель.
Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.

Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:

На участке примыкания крыши к окну или дверце сделайте обрешетку.
Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
По низу желоба наметьте участок изгиба.
В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
Сделайте герметизацию краев уплотнительной лентой.
Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.

По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

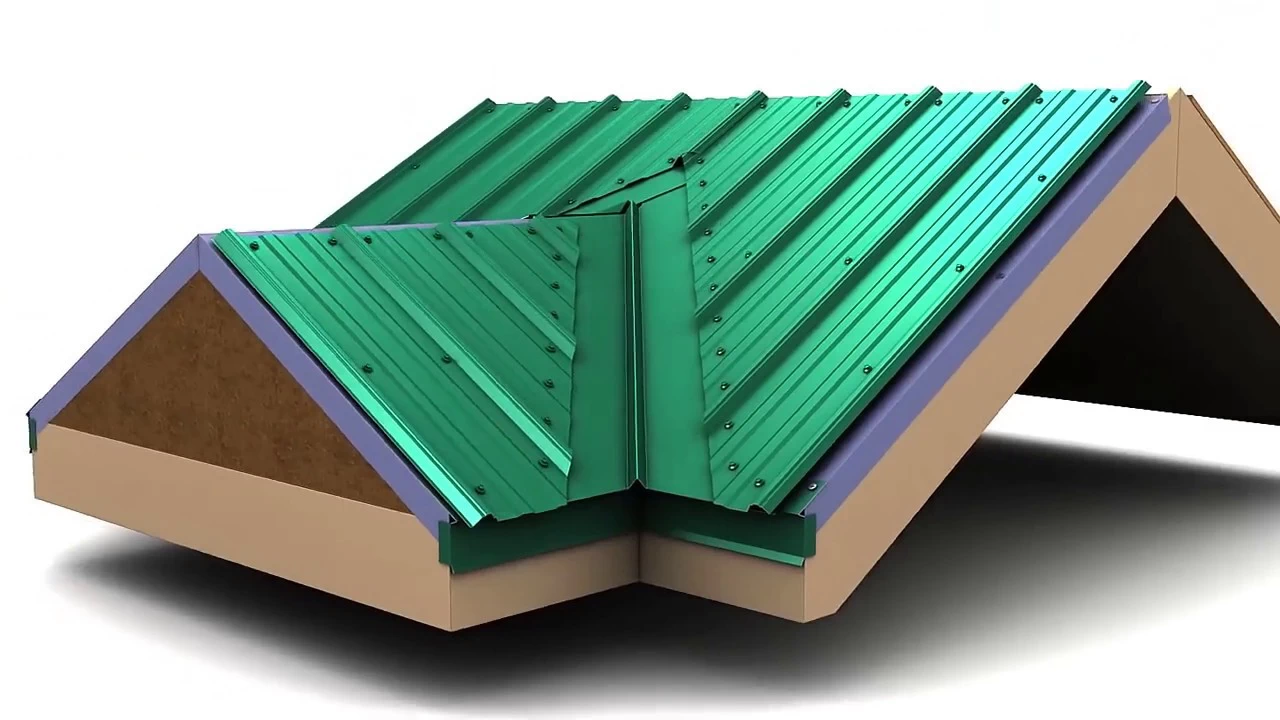

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
По линии разжелобка необходимо уложить уплотнитель;
Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
Закрытая. Встречается на стыке двух крутых уклонов;
Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
Фиксация желоба на стыке двух скатов гвоздями на профнастил;
Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Учащенная обрешетка

На всех скатах крепится горизонтальная обрешетка. В районе ендовы, посередине между двумя брусками рядовой обрешетки, устанавливаются дополнительные элементы, которые поддерживают желобок ендовы, не давая ему деформироваться под весом снега. При этом, благодаря учащенным брускам, пространство под желобком ендовы хорошо вентилируется.

Рисунок 4 – Учащённая обрешетка

При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача – не допустить попадания воды и снега в вентиляционный зазор между черепицей и гидроизоляцией. При отсутствии водосточной системы установка фартука необязательна.

Рисунок 5 – Установка фартука свеса

Монтаж металлочерепицы Гранд Лайн

Во избежание повреждения листов работы необходимо осуществлять в обуви с мягкой подошвой (спортивной или специальной), при этом наступать можно только в прогиб волны.

Укладка производится снизу вверх. Нижний край листов выносится на 5 см за карниз и тщательно выравнивается по всей длине ската.

Перед началом монтажа металлочерепицы Grand Line рекомендуется установить молниеотвод.

Общие правила крепления саморезов:

Листы крепятся в прогибы волн в местах плотного прилегания к доскам обрешетки.
К первой доске обрешетки металлочерепица прикрепляется через волну, над ступенькой.
К другим доскам листы прикрепляются под ступеньками (как можно ближе к ним).
По краям скатов (у фронтонов) саморезами фиксируется каждая ступенька.

Сквозные выходы на кровлю

Для обеспечения герметичности сквозных выходов специалисты компании «Строймет» рекомендуют использовать проходные элементы Vilpe, самоклеящуюся ленту и силиконовый герметик.

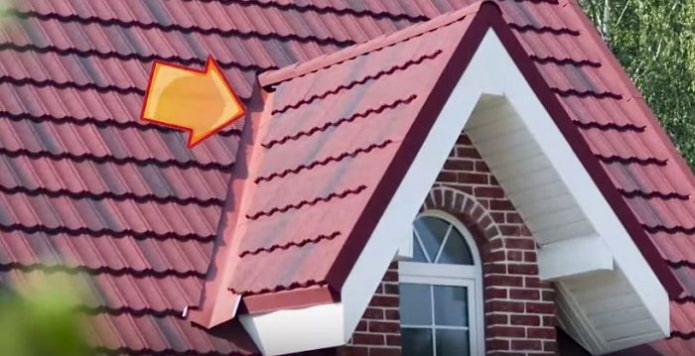

Слуховые окна

Монтаж производится в следующем порядке:

нижняя планка ендовы (выносится ниже линии фронтона конструкции слухового окна);
кровельное покрытие;
верхняя планка ендовы (перед установкой рекомендуется установить специальный уплотнитель).

Что такое ендова, особенности устройства

Ендова — это деталь конструкции крыши, обрамляющая внутренний угол между двумя скатами. Этот элемент выполняет следующие задачи:

герметизация крыши. Кровельные материалы отлично защищают внутреннюю часть здания от атмосферных осадков и ветра. Однако угловые стыки являются слабым местом. Для их герметизации используются дополнительные конструкции, в частности, ендова;
быстрое и полное удаление атмосферных осадков. Снег и дождевая вода не должны скапливаться на крыше, в противном случае это может привести к её протечке или обрушению. Некоторые виды крыш проектируется с таким расчётом, чтобы основная масса осадков стекала в сторону внутренних углов, и затем по ендове попадала в систему водостока;
повышение прочности крыши. Внутренние углы кровли подвергаются большим нагрузкам из-за скапливающегося снега. Ендова придаёт конструкции дополнительную прочность;
улучшение дизайна экстерьера. Ендова должна решать не только практические задачи, но и гармонично вписываться во внешний вид здания.

Виды конструкции ендовы:

открытая — между листами кровли на стыке скатов делается зазор, в котором и располагается ендова. Сначала к обрешётке крепится её основная внутренняя деталь, а затем декоративная — внешняя. Монтаж открытой ендовы требует меньше времени, с её поверхности быстрее удаляется снег.
закрытая сооружается, если скаты образуют острый угол, у здания слишком крутая крыша и при использовании некоторых видов кровельных материалов. Закрытая конструкция сложнее в реализации, требует более надёжной гидроизоляции, поскольку внешний жёлоб отсутствует и осадки дольше остаются на крыше.

Для сложных пересечений скатов, используется переплетённая ендова, одна из разновидностей закрытой конструкции.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

правильный выбор конфигурации стропильной системы;
прочность соединений в узлах конструкции;
точность инженерных расчетов при проектировании крыши;
правильный выбор и качество материалов;
качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

проектируемой формой крыши;
размерами перекрываемого пространства;
наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

узел опирания стропильных ног;
коньковый узел;
узел «стропило-подкос-стойка»;
узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил

Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу. В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным

Прогон опирается на специальные вертикальные стойки или крепится к фронтонам

Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

Установка промежуточных стропильных ног. Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.

Монтаж кровельного пирога. Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Обустраиваем основу

Обустройство крыши своими руками начинается с монтажа стропильной системы, общая схема выглядит примерно так:

Монтаж мауэрлата;
Установка стропильных ног;

Монтируем мауэрлат

Иллюстрации	Рекомендации
	Обработка древесины. Весь лес, который у нас пойдет на монтаж кровли дома предварительно обрабатывается антисептиком и антипиреном.
	Армопояс под мауэрлат. Мауэрлат — это деревянный брус, на котором базируется стропильная система дома. Он может быть цельным квадратным со стороной 150 мм или наборным. Для равномерного распределения нагрузки под него поверх стен заливается армопояс.
	Порядок монтажа примерно таков: Сначала монтируется опалубка; По наружным стенам в опалубку закладывается экструдированый пенополистирол 50 мм; В стены слегка загоняются шпильки с резьбой для крепления мауэрлата; Вяжется каркас из арматуры. На последнем этапе заливается бетон.
	Гидроизоляция. На армопояс настилается слой гидроизоляции, дерево не должно контактировать со стенами.
	Крепление мауэрлата: В брусе высверливаются отверстия; Он садится на шпильки, шаг шпилек1м, толщина 10 – 12 мм; Брус прикручивается к основе гайками, через широкие шайбы.

Монтируем двускатную крышу

Двускатная крыша считается самой простой из подобных конструкций, для любителя это идеальный вариант, есть еще односкатные кровли, но в нашей стране они подходят разве что для небольших пристроек и гаражей.

Иллюстрации	Рекомендации
	Ставим стропила. Первыми устанавливаются 2 крайних стропильных треугольника: Сначала по отвесу устанавливаете поддерживающую балку в центре; Низ этой балки прибивается к стене или к мауэрлату, а с обратной стороны ставится подпорка; Конструкция временная, так что наглухо ее крепить не стоит; На основе этой конструкции ставим 2 стропильные ноги и фиксируем их между собой в 3 местах деревянными стяжками.
	Коньковый брус. После установки двух крайних стропильных треугольников, между ними крепится коньковый брус: При сборке стропильной системы все конструкции соединяются металлическими уголками и пластинами; Нагруженные места дополнительно фиксируются металлическими шпильками 10 мм.
	Крепление стропил к мауэрлату. Под мауэрлат стропильные ноги запиливаются и крепятся уголками.
	На больших кровлях этот узел можно усилить накладками из бруса, они фиксируются шпильками, как на фото.
	При обустройстве деревянных домов стропильные ноги к мауэрлату крепятся плавающими фиксаторами. Дело в том, что если стропила закрепить жестко, то при усадке их может повести.
	Фиксация на коньковом брусе. На коньковом брусе стропила можно фиксировать встык и с накладкой. Сами же стропильные ноги выставляются с шагом 60–80 см.
	Укрепление стропильной системы. Двускатная крыша может быть с не жилым чердаком и с мансардой (жилым чердачным помещением). С обычным чердаком все просто, здесь количество подпорок и устройство конструкции зависит от размеров крыши: чем она больше, тем мощнее нужны опорные балки, возможный вариант показан на схеме слева;

	Установка мансардных окон. Если у вас нет достаточного опыта в таких работах, то мансардные окна лучше врезать прямо в плоскость кровли. Вы просто выбираете нужную модель в магазине, сбиваете под нее деревянный короб, а дальше монтируете все по инструкции, прилагаемой к окну. Врезка вертикального окна гораздо сложнее, там вам придется монтировать отдельную двускатную стропильную систему в миниатюре и все это стыковать с основной конструкцией.

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску. Желобок ендовы нужно зафиксировать на сплошной деревянный настил
Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см. Нижняя ендова укладывается на сплошной деревянный настил
Бортики ендовы в местах свеса нужно загнуть внутрь.
Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора. Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона
Теперь можно монтировать обрешётку и кровельный материал.
Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
обрешётка в месте ендов должна быть сплошной.

Советуем изучить — Какую стиральную машину выбрать: руководство к действию

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Определение и устройство ендовы

Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.

Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли

В расчет берутся следующие факторы:

Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.

Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.

Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:

Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
Никогда не применяйте гвозди для фиксации планок.
Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
Планки фиксируйте саморезами по краям или кляммерами за борта.
Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.

Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.

Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.

Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.

Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.

Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии. . Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега

Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
- переплетённая конструкция ендовы вызывает сложность в монтаже;
- на установку такого разжелобка потребуется больше времени;
- на такой крыше будет скапливаться мусор;
- во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

  На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.
