Устройство стропильной системы двухскатной крыши

Полезные рекомендации

Рекомендации для наслонных стропил:

• Толщина любой из частей конструкции должна укладываться в 5 сантиметров;
• Элементы на поверхности должны быть обработанными, а также не шероховатыми;
• Расчет нагрузок для каждого отдельного элемента должен быть проверен и перепроверен;
• По отношению к вертикальным опорам мауэрлат должен быть установлен строго по горизонтали;
• Должна присутствовать симметрия в процессе монтажа стоек и подкосов;
• Отсутствие гниения обеспечит хорошая вентиляция;
• Хорошую гидроизоляцию выполняют в местах соединения с кирпичом всех элементов.

Существенные дополнения для висячих стропил:

1. Применять ноги, как основной элемент для опоры не стоит. Оптимально воспользоваться кобылкой, когда у свеса ширина не превышает метр;
2. При влажности в древесине больше, чем 20%, предстоит быть готовым к тому, что высыхая, система «ходит». Когда в качестве крепежных элементов задействованы резьбовые болты – это хороший выход, так как их просто подтягивают;
3. Поверху кровли в обязательном порядке предстоит зафиксировать ветровую доску. Она пойдет до конька от мауэрлата. Угол ставится со стороны мансарды. Крыша обретет устойчивость к ветру.

Создание стропильной системы для крыши с двумя скатами потребует очень точного выполнения и перепроверки всех расчетов, чтобы впоследствии не возникли значительные неполадки.

Кроме того, потребуется запастись всем необходимым, включая удобный инструмент и качественный материал без признаков дефектов.

Самостоятельному исполнению поспособствуют рекомендации опытных кровельщиков.

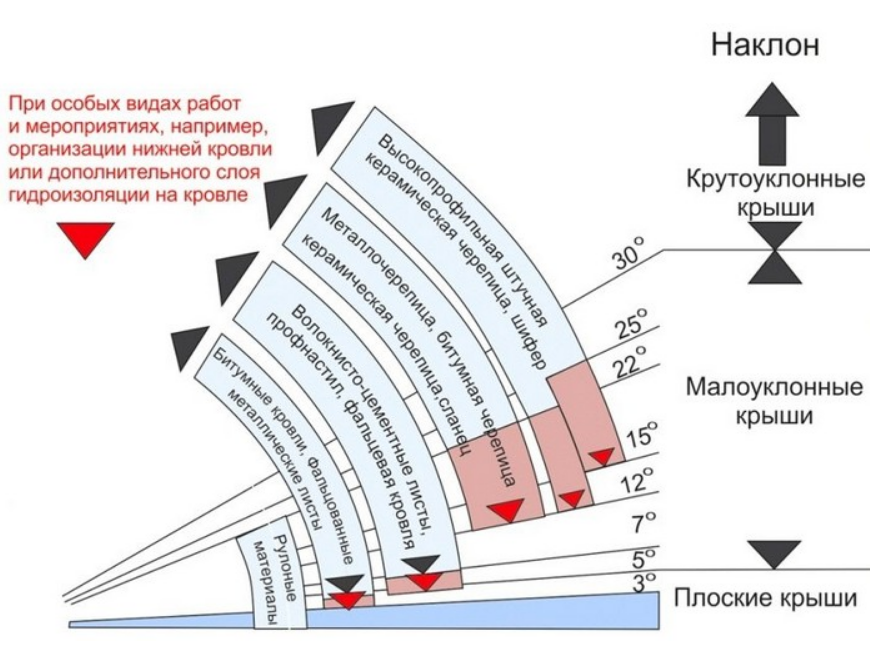

Угол наклона скатов

Пора переходить на определение угла наклона. Здесь все просто! Чем выше крыша — тем меньше она боится снега и тем больше восприимчива к ветру. И наоборот, низкая кровля спокойно относится к ветряным порывам, зато снежная масса на такой будет накапливаться в больших количествах.

Здесь уже все зависит от вас и вашего климата. Проживая в Сибири, на Урале или в Подмосковье, никак нельзя устанавливать низкое верхнее покрытие дома.

Несмотря на то, что снег является утеплителем — такая схема утепления зимой работает только на чердачных поддержках. В мансардных делается вентилируемый зазор, который сведет на нет такое утепление.

Слишком высокий треугольный угол тоже не нужен, он обладает большой парусностью: при сильных порывах ветра будет испытывать сильную нагрузку на все крепления.

Угол 35 градусов является классическим. Это тот самый расчет градусов, при котором не будет скапливаться снежная масса и перекрытие будет минимально подвержено ветровым нагрузкам.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

• жесткое крепление к мауэрлату;
• скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

• посредством одного вертикально забитого гвоздя;
• с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
• посредством скобы;
• выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Формирование пирога двухскатной кровли

Слои кровельного пирога зависят от типа чердачного помещения. Будет чердак теплым или же там будет размещаться мансардный этаж – критерии, по которым определяются слои и их количество.

Если предполагается устройство условно «холодного» чердака, то я ограничиваюсь утеплением перекрытия дома.

Наличие в доме «теплого» чердачного помещения или мансардного этажа, влечет за собой утепление скатов кровли.

Утеплять скат можно как снаружи, так и изнутри чердачного помещения, но порядок устройства слоев остается неизменным:

1. К нижней части стропил крепим сплошную подшивку (нижнюю обрешетку).

2. Поверх обрешетки монтируется пароизолирующая пленка, на которую укладывается утеплитель. Утеплитель укладываем так, чтобы он заполнил все пространство между стропил.

3. Верх утеплителя защищаем гидроизолирующей мембраной, которую фиксируем брусками контробрешетки. Такая конструкция обеспечит создание вентилируемого зазора. Поверх контробрешетки устанавливается обрешетка, на которую монтируем финишное кровельное покрытие.

Тип верхней обрешетки напрямую зависит от вида кровельного покрытия. Для гибких и рулонных материалов дополнительно устраиваются плоскости из листов ОСП, ДВП или цементно-стружечных плит. Под шифер, штучную черепицу или металлочерепицу достаточно монтажа обрешетки с прозором.

Подводя итог, скажу, что пирог двухскатной кровли выглядит следующим образом (снизу вверх):

• подшивка стропил (нижняя обрешетка);
• паробарьер;
• утеплитель;
• гидробарьер;
• контробрешетка;
• обрешетка верхняя;
• кровельный материал.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Виды стропил

Есть два основополагающих вида, которые определяют любой вариант конструкции.

Наслонные

Когда пролет кровли составляет от 9 до 15 метров, применяют именно этот вид. Сверху стропила закрепляются на прогон с коньком. Их нижняя часть – на мауэрлат.

Когда величина пролета 15 и более метров, коньковый прогон заменяется двумя по бокам. Их дополнительно фиксируют при помощи стоек. Создавая чердак, предстоит задействовать стену, как опорный элемент.

Висячие стропилы

Когда пролет до 5 метров, оптимальными будут именно они. Внутренние перегородки не потребуются.

Мауэрлат окажется в качестве нижней опоры. Уменьшить конструкционный распор на основные опорные части сооружения поможет затяжка.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

Силовая структура двускатной крыши

Если нужно построить простую и недорогую, но при этом надежную кровельную конструкцию, логичным выбором будет именно двускатная кровля. Стропильная система двускатной крыши очень проста в устройстве и это делает ее еще более доступной. Монтаж стропильной системы вполне можно выполнить самостоятельно, но при условии, что все чертежи и схемы будут выполнены узкопрофильным строительным инженером.

Конструктивно двускатная крыша отличается только наличием двух скатов, упрощенной стропильной системы, а все остальные элементы, наличие которых подразумевает современная крыша, остаются без изменений:

• гидропароизоляция;
• вентиляционные шахты;
• дымоходы;
• кровельные материалы — шифер, битумные материалы, металлочерепица и тому подобные
• покрытия;
• элементы коньковой конструкции.

Все это остается неизменным, а особенности в применении узлов или нестандартных деталей зависят уже только от требований к конкретной конструкции.

Типы каркасов щипцовой крыши

Различают 2 типа каркаса для двухскатной крыши: наслонный и висячий. Первый рекомендуют, когда в строении есть несущие внутренние стены. При устройстве такой системы, по центру устанавливают вертикальную балку, через которую вес кровли передается нагруженной стене, находящейся посредине здания. Обычно такое решение принимают, когда между наружными стенами здания больше 10 м.
В домах, ширина которых не превышает 10 м, обычно нет внутренних нагруженных стен. В этом случае устанавливают висячие стропила, которые опираются на несущие наружные стены. При этом возникают, негативно действующие на стены, распирающие усилия. Чтобы свести на нет это явление, между стропильными ногами монтируют нижние и верхние затяжки таким образом, чтобы образовался треугольник. Иногда в качестве нижних затяжек используют балки перекрытия, что дает возможность устроить на крыше мансардное помещение.

Двухскатная крыша: популярное решение при строительстве домов с жилым чердачным помещением

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Виды конструкций

Существует и может быть использовано в строительстве пять основных типов кровельных конструкций подобного вида, которые могут получиться на основе висячих стропил. Они отличаются наличием некоторых конструктивных элементов, конфигурацией и т. д.

Самый простой вариант – треугольна шарнирная арка. Ее форма треугольная, затяжка здесь испытывает нагрузку на растяжение, а стропилины – на изгиб. Такая схема используется, только если высота конька будет не менее 1/6 от всей длины пролета между стенами, иначе она не будет функционировать правильно. Довольно часто используется при сооружении чердаков. В этом случае две стропилины стыкуются и соединяются друг с другом в коньковой части. Внизу треугольник может быть соединен длинной затяжкой. Система может быть использована только в случае, если ширина пролета между стенами – не более 6 м.

Трехшарнирная треугольная арка

Несколько отличающаяся от вышеописанной система – шарнирная арка с бабкой. В этом случае конструкция имеет опору в виде бабки, установленной под коньком. За счет затяжки она работает на растяжение. Бабка может быть выполнена либо из металла, либо из дерева. Система используется, если пролеты между стенами – 6 и более метров. Бабка не позволит затяжке прогибаться – она выступает в роли своеобразного подвеса и позволяет настроить степень прогиба горизонтальной части.

Трехшарнирная арка, усиленная бабкой

Шарнирная арка с затяжкой, которая приподнята, используется обычно при планировании строительства мансард и просторных чердачных помещений – то есть там, где важна высота потолка. В этом случае затяжки будут устанавливаться в верхней части стропилин. И чем выше будет расположена затяжка, тем большее усилие на растяжение она воспринимает.

Арка с приподнятой затяжкой

Если опора – неподвижный шарнирный элемент, то конструкция будет именоваться аркой с ригелем. Здесь кровля крепится к мауэрлату за счет формирования зуба на стропилах. Сам ригель напоминает небольшого размера затяжку, но в этом случае работает не на растяжение, а на сжатие. Стропильные ноги закрепляются довольно жестко.

Трехшарнирная арка с ригелем

Арка с подкосами и бабкой напоминает собой систему арки с подвеской. Здесь во время монтажа стропилин используются подкосы, которые обеспечивают избавление конструкции от избыточного напряжения. Вариант подходит для закрывания пролетов шириной 9-14 м.

Конструкция стропильной фермы с бабкой и подкосами

Стропильная система достаточно сложна в монтаже, порой ее части собираются прямо на земле, а потом поднимаются на крышу. Но также стропила могут монтироваться и прямо на месте. В целом, крыша с висячими стропилами является самым простым вариантом, потому нередко изготавливается начинающими строителями или самостоятельно.

Перфорированные пластины, использующиеся для крепления стропил

Связывание стропил диагональными схватками
