Как сделать плуг

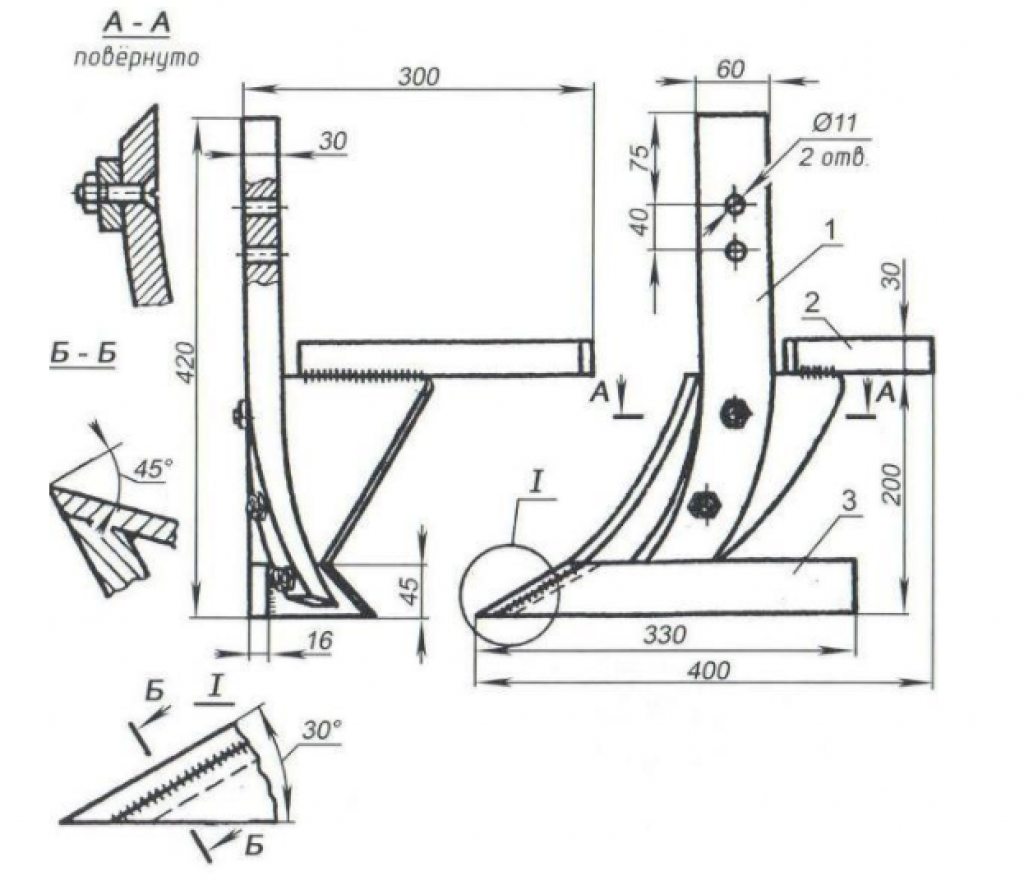

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

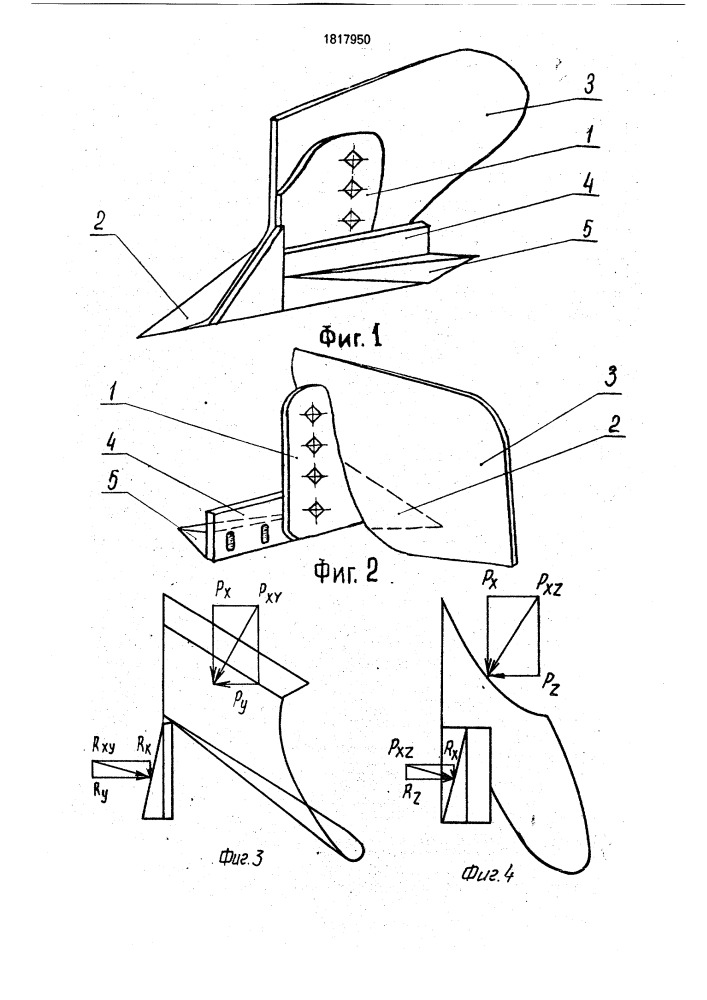

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

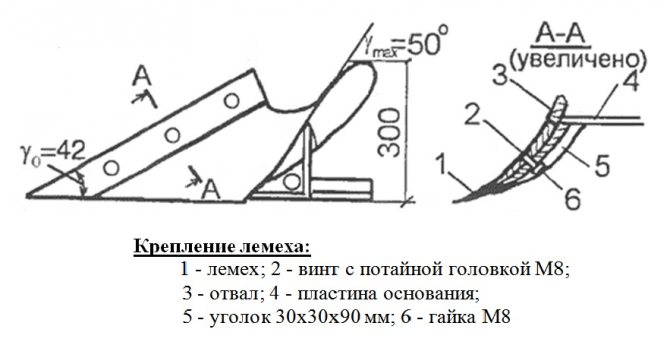

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

• перемещение мотоблока в то место, где планируют его эксплуатировать;
• демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

• Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
• Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

READ Как Укоротить Цепь Бензопилы Своими Руками Видео

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

• ширину;
• глубину вспашки;
• наклон.

Настройка происходит пошагово.

• На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
• Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
• Нужно аккуратно отрегулировать само крепление плуга к технике.
• Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой косильной лески с почвой.
• Теперь сельхозтехнику можно снимать с подставки.

После этого технику можно считать настроенной и отрегулированной в том случае, если руль оборудования расположен на одном уровне с поясом работающего.

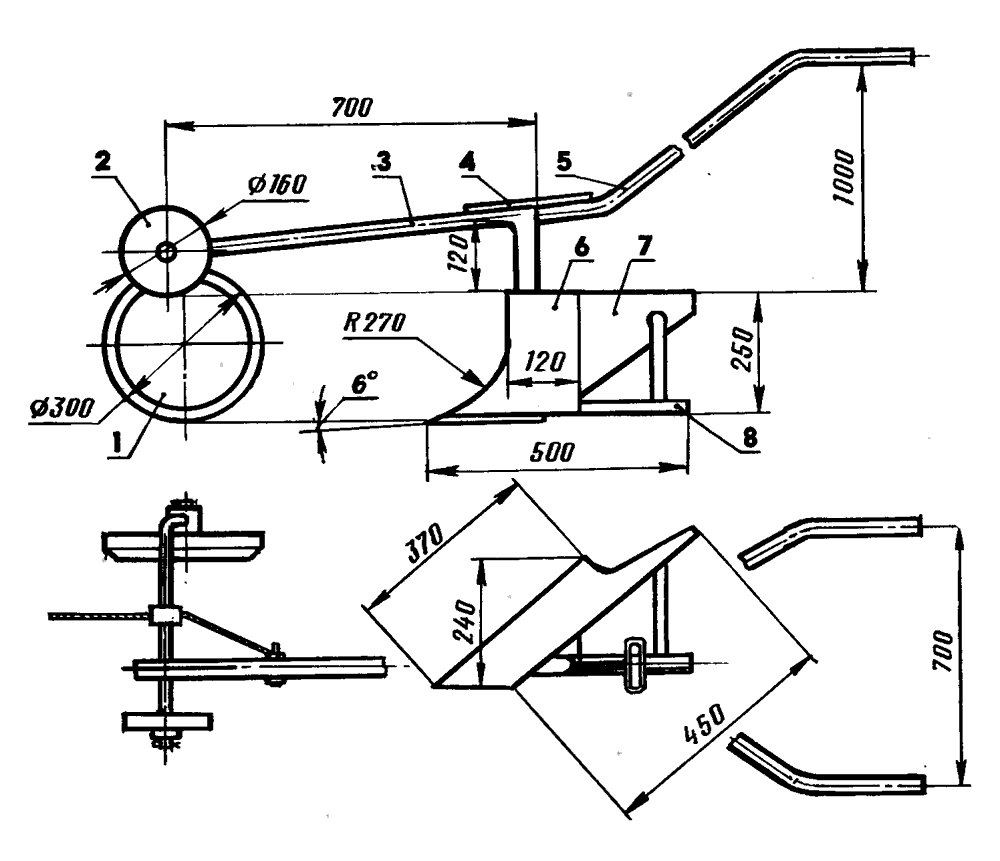

Порядок выполнения работ

Способ определения центра тяжести плуга: 1- корпус плуга; 2 – грядиль; 3 – рукоятки плуга; 4, 5 и 6 – веревки; 7 – крюк; 8 – отвес.

На ровной горизонтальной поверхности устанавливаем вертикально стойку, с левой стороны по ходу предполагаемого движения расположите полевую доску, с правой стороны располагается лемех. Иногда можно встретить совет, что все детали необходимо приварить к стойке. Если вы тоже задумали это сделать, то откажитесь от этой мысли: плуг должен быть разборным. Тогда в случае порчи любого элемента его легко можно будет заменить, что сократит время вынужденного простоя.

Для того чтобы плуг легко разбирать и собирать, сварите для него основу, в изделие будут входить треугольные формы, призванные обеспечить жесткость всей конструкции. На эту основу прикручиваем лемех и полевую доску по заранее отмеченным направлениям. Над лемехом необходимо закрепить отвал. Ему нужно придать определенную округлость, что можно сделать на специальном станке или методом ковки. Холодная ковка здесь не подойдет по двум причинам:

1. Холодный металл очень плохо поддается деформации.
2. Придать изделию определенную форму не получится: вы сделаете неровности, которые будут препятствовать скольжению почвы по листу отвала.

Лучше будет, если металл прогреть, проковать и немедленно закалить. Отверстия в отвале (их нужно 3) можно проделать прямо в кузнице, но не ошибитесь при этом с точностью в разметке.

А теперь отвал зафиксируем на корпусе. Использовать для крепежа необходимо болты со шляпкой, плотно погружающейся в отверстие. Все выступы будут препятствовать работе плуга, поэтому их необходимо срезать под основание и места зашлифовать.

Здесь крепеж осуществляется с использованием прочных металлических хомутов (не используйте сварные элементы крепежа – их при нагрузке разорвет!). Положение несущей оси не должно быть стационарным. Здесь необходимо обеспечить хоть небольшой угол поворота, чтобы вы могли регулировать положение плугов.

Правила ухода и использования

После того, как вы изготовили агрегат, следует позаботиться о его долговечности. Поэтому плуг обрабатывают специальными антикоррозионными средствами, а также нередко красят, чтобы защитить от ржавчины и придать изделию оригинальность.

Хранить свой плуг следует в месте, которое защищено от негативного влияния влаги.

Перед использованием проверьте, надёжно ли вы закрепили устройство к мотоблоку, чтобы избежать травм и прочих неприятностей.

Конечно, создание собственного плуга отнимет у вас определённое количество времени, зато вы можете не сомневаться, что ваше устройство действительно качественное, и выполнено на совесть!

Вы можете изготовить плуг самостоятельно конкретно под свои нужды, и это обойдётся вам гораздо дешевле, чем при покупке нового оборудования, ну а чувство гордости за свой труд вообще невозможно купить! Поэтому вперёд за чертежами и в мастерскую.

Рекомендуем также прочитать о том, как сделать дисковый окучник для мотоблока своими руками: чертежи и размеры.

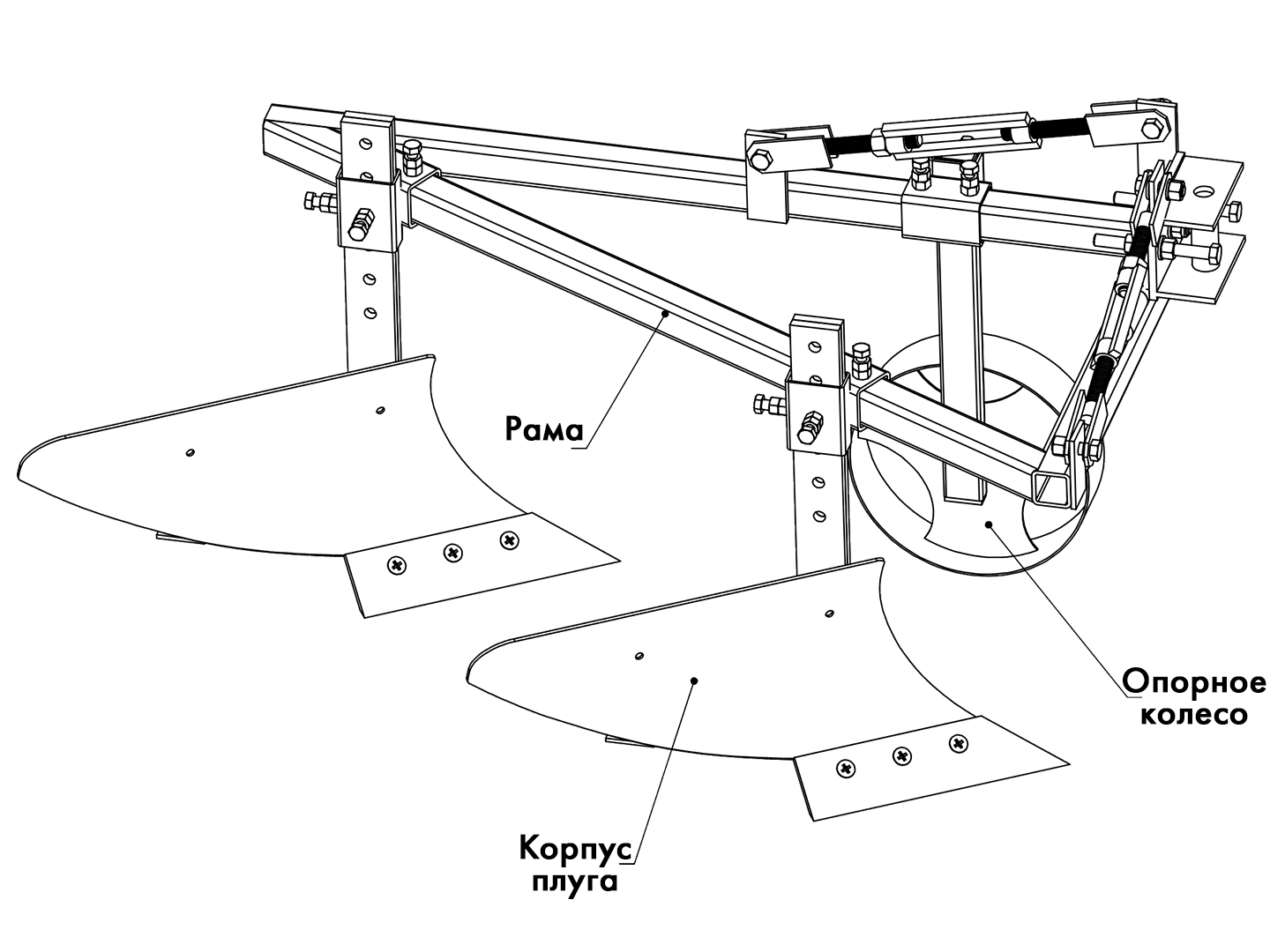

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

• Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
• Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

• Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
• Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Как правильно пахать землю трактором?

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы

Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться. На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны

На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах

На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

• глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
• выравненность;
• гребнистость;
• степень заделки остатков растений и минеральных удобрений.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Источник

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко. Не должно быть просветов и заметных щелей

После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится. Плуг, имеющий опорное колесо, желательно собирать на стальном листе

Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции. Тогда потребуется ее доработка

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

• боковой вертикальной детали полозка;
• горизонтальной плоскости снизу полозка;
• передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.
