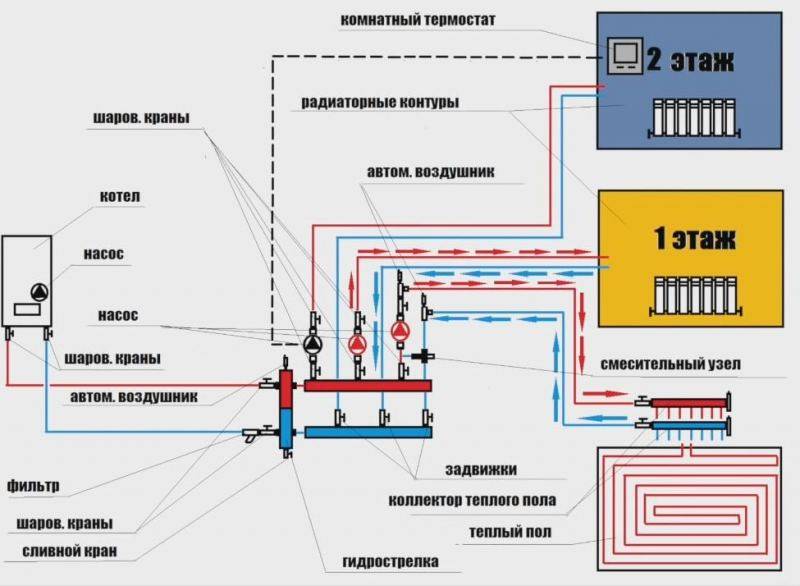

Схема отопления с теплым полом и радиаторами

Виды жидкостей: чем лучше пользоваться

В качестве теплоносителя используют разные виды жидкости.

Вода

Достоинства использования воды:

• Высокая теплоемкость. Вода обеспечит комфортную температуру внутри помещения, даже если на улице мороз.
• Низкая вязкость. Из-за этого насос при работе испытывает минимальную нагрузку, что гарантирует длительную эксплуатацию прибора.
• Не вызывает проблем со здоровьем у пользователей благодаря отсутствию токсичности.
• Небольшой коэффициент расширения при нагреве: всего 0,03%/град. Поэтому в конструкцию монтируют расширительный бак малого размера.
• Доступная цена.

Однако вода вместе с кислородом вызывает коррозию металла, но такая проблема актуальна только для металлических труб.

Тосол

Тосол — это жидкость, которую используют для конструкций водяного охлаждения моторов машин. Но тосол применяют и в качестве теплоносителя для отопления частного дома.

Плюсы жидкости:

• низкий коэффициент расширения при нагреве: 0,05%/град;
• не вызывает ржавчины на металле благодаря присутствию в составе антикоррозийных веществ.

Недостатки тосола:

• Высокая стоимость: от 60 рублей за литр в розничных магазинах и от 40 рублей при оптовых поставках.
• Средняя теплоемкость. В доме с таким теплоносителем не всегда комфортная температура.
• Высокая вязкость. Это создает большую нагрузку на насос, когда он работает и приводит к выходу прибора из строя.
• Токсичность. Ядовитые вещества в составе теплоносителя неблагоприятно влияют на состояние здоровья пользователей.

Пропиленгликоль

Такая жидкость служит основой для производства незамерзающего теплоносителя. Ее достоинства:

• отсутствие токсичности, поэтому использование пропиленгликоля безопасно для здоровья обитателей дома;
• низкий коэффициент расширения: 0,05%/град;
• препятствует образованию ржавчины благодаря антикоррозийным компонентам.

Недостатки жидкости:

• Высокая цена: от 100 рублей за литр.
• Низкая теплоемкость, поэтому в помещении с этим теплоносителем всегда прохладно.
• Высокая вязкость. Это создает нагрузку на насос во время работы и сокращает его эксплуатационный период.

Фото 1. Теплоноситель Expert-30 Eco Profi, изготовленный на основе пропиленгликоля, производитель — ООО «ХимПром43».

Это совсем не сложно: пошаговая инструкция монтажа батарей отопления в частном доме с подключением

Эти показатели всегда должны быть в норме! Давление в системе отопления в частном доме

Доставит тепло во все уголки дома! Кирпичная печь с водяным контуром: особенности, порядовка

Рассол

В системах отопления применяют рассол поваренной соли и других подобных солей. Такой теплоноситель используют только в конструкциях открытого типа.

Плюсы жидкости:

• Доступная цена: от 10 рублей за 1 кг.
• Низкая вязкость, поэтому насос при работе испытывает минимальную нагрузку.
• Отсутствие токсичности, что делает раствор безопасным для здоровья.
• Небольшой коэффициент расширения: 0,03%/град.

Недостатки рассола:

• Способствует образованию ржавчины на металле в короткие сроки даже без контакта с кислородом.
• Низкая теплоемкость, поэтому рассол не обеспечивает равномерный обогрев помещения.

Важно! Для систем отопления, которые эксплуатируются весь отопительный сезон, рекомендуют использовать простую воду. Если конструкция периодически отключается, то специалисты советуют выбирать незамерзающий теплоноситель для заполнения

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

Виды теплоносителей

Существует несколько типов, в основном жидкости, но также встречаются газообразные. Чаще прочих используют два следующих вещества.

Вода

Является стандартным наполнителем трубопровода. Хорошо переносит тепло и не вызывает химических реакций, кроме окисления металлов. По мере эксплуатации контур частично заполняет накипью, образующейся по мере остывания жидкости.

Важно! При использовании этого вещества достаточно проводить ежегодную чистку системы от твёрдых образований

Антифриз

Незамерзайку используют в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что происходит с водой. Для вливания антифриза рекомендуется создавать систему с контуром небольшого диаметра, а радиаторы устанавливать панельные. Это помогает экономить на расходе жидкости.

Фото 1. Антифриз модели ЭКО-30 на пропиленгликоле с карбоксилатными присадками, вес — 10 кг, производитель — «Thermagent».

Кроме того, её гораздо труднее заполнить: незамерзайку нельзя залить напрямую шлангом или через бак (в закрытой системе).

Залив выполняют одним из двух способов:

• Снизу при помощи насоса. Он создаёт давление, благодаря которому антифриз начинает циркулировать. Для этого понадобится специальный механизм, способный воздействовать на жидкости кроме воды.
• Через обратный клапан. Его соединяют с ёмкостью, располагая как можно выше. Это помогает уменьшить давление. Закончив заполнение, остатки сливают.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

• Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
• Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

• Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
• Установка маяков и заливка стяжки. Толщина слоя — от 3 см над внешней поверхности трубы.
• Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

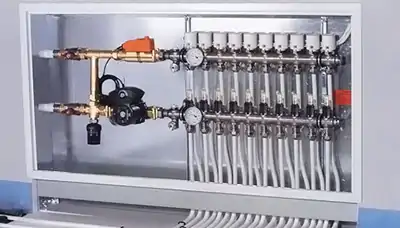

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

• с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
• пенополистирольные плиты, которые повысят долговечность полимера.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента — от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

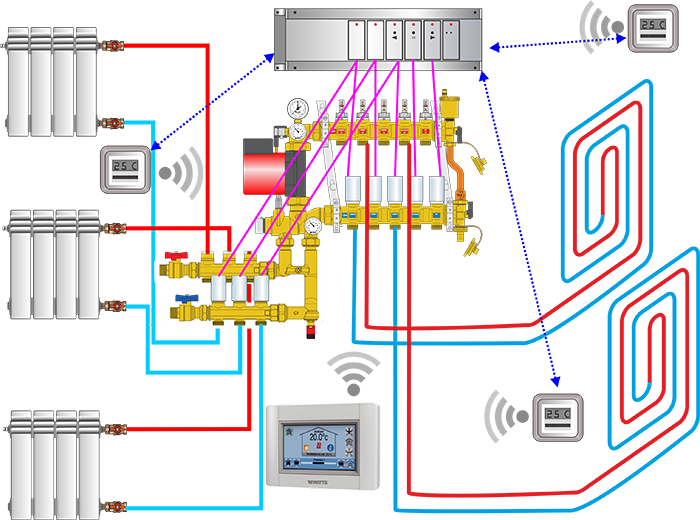

Схема с трехходовым клапаном

Подключение к системе
отопления в частном доме тёплого пола, чаще осуществляется именно с
использованием трёхходового клапана. Для сооружения такой конструкции нужно
иметь:

• радиаторы отопления, с уровнем нагрева
  теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой
  до 40 С.

Главная задача — как
остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить
используя трёхходовой термостатический поршень. Устанавливается он на трубе
подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода
смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до
получения нужного температурного уровня.

Однако, у такой
комбинированной конструкции отопления есть один минус  — невозможность регулировки потока
поступления отработанного теплоносителя. Это приведёт к периодической подаче в
контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на
эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о
плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его

При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

• из водопровода;
• из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

• Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
• Теплоноситель закачивается при выключенном источнике тепла.
• Вся запорная арматура открывается, закрытым остаётся только слив.
• Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
• Подключается подача теплоносителя: заполняются контур, котёл и бачок.
• С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла

Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления

Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

• Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
• Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
• Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
• Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
• Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности

Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

• Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
• Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
• Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
• Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.
