Замена картриджа в смесителе: подробная инструкция для ремонта в фото и видео

Обратите внимание на бренд

На что еще стоит обратить внимание при покупке однорычажного смесителя, так это на его производителя. Помните, что скупой платит дважды, и не идите на поводу у заманчивых предложений по низкой цене. Такие варианты зачастую имеют гораздо низший уровень качества

Рассмотрите предложения из категорий известных брендов, уже зарекомендовавших себя на рынке. Даже при среднем достатке можно подобрать модель, способную не очень существенно ударить по вашему кошельку. При покупке целого механизма смесителя также не помешает сразу проконсультироваться насчет наличия сменных деталей, как в рассмотренном случае, картриджа

Такие варианты зачастую имеют гораздо низший уровень качества. Рассмотрите предложения из категорий известных брендов, уже зарекомендовавших себя на рынке. Даже при среднем достатке можно подобрать модель, способную не очень существенно ударить по вашему кошельку. При покупке целого механизма смесителя также не помешает сразу проконсультироваться насчет наличия сменных деталей, как в рассмотренном случае, картриджа.

https://youtube.com/watch?v=QcNlmUJAj3A

Устройство и работа однорычажного смесителя

За рубежом удобные и стильные смесители с одним рычагом вместо двух вентилей появились довольно давно – первый патент на подобный прибор был выдан еще в 1954-м году. Автором разработки была компания Delta Faucet.

Главным элементом изобретенного смесителя был шаровый клапан, состоящий из следующих трех компонентов:

• металлический шарик с тремя сходящимися в одной полости отверстиями;
• седло, выполненное из резиновых уплотнителей;
• шток, посредством которого можно менять положение шарика.

Принцип работы шарового клапана чрезвычайно прост: горячая и холодная вода заполняют шарик через входные отверстия, затем они смешиваются в его внутренней полости – смесительной камере – и через третье отверстие поступают в выводной канал смесителя в виде потока с комфортной для пользователя температурой.

Седло было сконструировано таким образом, что входные отверстия шарика при его вращении (для этого нужно было подвигать шток в разные стороны) могли частично или полностью перекрываться.

При этом объемы поступления горячей и холодной воды можно было менять независимо друг от друга.

Таким образом, при отклонении штока вверх-вниз менялся напор, вправо-влево – температура воды. По сравнению с обычным двухвентильным смесителем новый прибор обладал двумя важными преимуществами:

• настройку напора и температуры воды можно было осуществлять одной рукой (и одним движением);
• температуру воды достаточно было отрегулировать всего один раз, а не при каждом пользовании смесителем.

Несколько позже немецкая компания Hansgrohe предложила иную конструкцию однорычажного смесителя, основным рабочим элементом которого был дискообразный картридж, состоящий из двух керамических пластин. Как и в шаровом клапане, в нем имелись три отверстия, и все они были расположены снизу. Смешивание горячей и холодной воды происходит в верхней части картриджа.

Устройство однорычажного смесителя

Двигая рычаг, пользователь в большей или меньшей степени совмещает отверстия с камерой смешивания, меняя, таким образом, объем поступающей жидкости. Для плавного перемещения картриджа применяется силиконовая смазка.

Сначала картриджные смесители выпускались только в классическом исполнении – с рычагом в виде пластины, направленной в сторону.

Позднее ассортимент дополнился смесителями с вертикальным рычагом, напоминающим компьютерный джойстик. Их так и называют – джойстиковыми.

Из-за отсутствия торчащей в сторону пластины рычага джойстиковые смесители являются более компактными. Это позволяет реализовать эффектные дизайнерские задумки, например, спрятать смеситель в шкафчике над раковиной.

Керамика очень хорошо переносит трение и не подвержена коррозии, в этом состоит основное преимущество картриджных смесителей. Но они весьма чувствительны к содержащимся в воде твердым примесям. Расстояние между керамическими пластинами чрезвычайно мало и составляет несколько десятых долей миллиметра. При таких условиях даже самая мелкая песчинка может стать причиной скола, который впоследствии начнет пропускать воду.

Устройство и принцип работы сантехнического картриджа

Шаровые смесители песка и ржавчины не боятся, но они сложнее в изготовлении и требуют регулярной (примерно раз в два года) замены резиновых уплотнителей.

Дешевые картриджные смесители от малоизвестных производителей следует покупать с осторожностью, так как они могут преподнести пользователю неприятный сюрприз. Из-за неудачной конструкции и применения низкокачественных материалов такие приборы часто обладают малым углом температурной настройки

Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус.

Ремонт смесителя

Сантехнические картриджи

Схема дееспособности

Чтобы разобраться, как отремонтировать картридж смесителя, необходимо уяснить, как он работает вообще, то есть, как в нём происходит регулировка воды.

На верхнем рисунке вы видите, принцип его работы:

• в теле устройства есть пластина с отверстиями, которая соединена со штоком;
• при повороте его в одну или в другую сторону перекрывается или открывается отверстие подачи горячей или холодной воды.

А вот интенсивность напора горячего или холодного потока регулируется смещением этой же пластины вперёд-назад – она перекрывает третье отверстие, откуда в излив попадает уже смешанная вода.

Эта пластина находится внутри прибора, который не разбирается (не предназначен для разборки, но разобрать, конечно, можно), следовательно, ремонт керамического картриджа-смесителя своими руками практически невозможен – его можно просто заменить новым.

Единственное, что можно заменить на этом устройстве, это резиновые прокладки на трёх отверстиях, но для того чтобы их поменять, нужно найти новые, а сделать это достаточно сложно, порой даже невозможно. Но это вряд ли является проблемой, так как цена нового картриджа в 5-10 раз меньше стоимости самого смесителя, так что приобретение нового прибора не является чем-то невыполнимым.

В разобранном виде

Есть, конечно, так называемые, разборные картриджи, но от этого никому не легче – всё равно при выходе такого прибора из строя вы нигде не найдёте к нему запасных деталей, так что мы опять возвращаемся к необходимости его замены целиком, как того и требует инструкция.

Также следует сказать несколько слов о его размерах, так как поменять картридж в смесителе душевой кабины, ванны, мойки или раковины, можно только соответствующим прибором.

Так, в разных кранах его размеры могут быть 28 мм, 35 мм или 46 мм, что обычно отображено на корпусе, например, D28, D35 или D46. Как правило, его корпус делается из пластика, а внутренняя вставка может быть либо пластиковой, либо керамической.

Замена

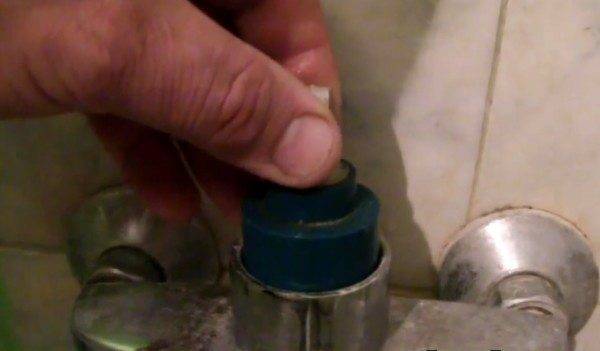

Снимаем рычаг

• Итак, приступаем к ремонту смесителя, который в данном случае будет заключаться в замене картриджа, хотя это, по сути, и является его основной неполадкой, а всё остальное больше относится к механическим повреждениям, но они случаются крайне редко.
• В первую очередь нам нужно снять регулирующую ручку (джойстик) и для этого нужно выкрутить винт, который находится под рычагом. Этот винт закрыт декоративной заглушкой красно-синего цвета, которую нужно поддеть ножом, отверткой или любым другим острым предметом, а сняв её открутить винт – для этого достаточно сделать три оборота против часовой стрелки.
• Теперь снимаете джойстик, но он может “не пойти” – если кран подтекал через верх, то на штоке и рычаге может образоваться налёт из солей и щелочей, содержащихся в воде.
• В таком случае, вам придётся потянуть ручку вверх, одновременно раскачивая её влево вправо, и она должна сняться в любом случае. Только не пытайтесь поддевать рычаг какими-либо предметами – вы поцарапаете хромирование покрытие самой ручки и корпуса, так что лучше обойтись без этого.
• После того как мы сняли ручку, нам нужно будет открутить декоративную гайку смесителя, которая похожа на купол и делать это лучше всего руками, без ключа, чтобы не поцарапать облицовку.
• Если всё-таки руками открутить не получается, то всё-таки придётся прибегнуть к использованию газового ключа, только под его губки нужно будет подложить какие-то прокладки из салфеток или хотя бы бумаги.

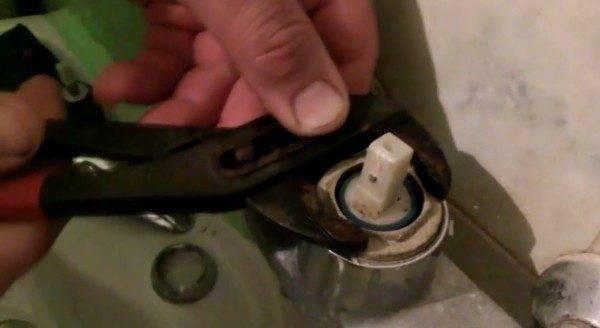

Откручиваем контргайку. Фото

Продолжаем рассматривать, как заменить картридж в смесителе и теперь нам нужно открутить контргайку, которая удерживает все внутренности в корпусе. Для этого удобнее всего использовать разводной или небольшой (1-ый номер) газовый ключ – откручивается она против часовой стрелки. Если при этом начнёт проворачиваться корпус смесителя, то его обычно можно удержать рукой, но если не получится, то тогда нужно будет крепче подтянуть его крепление снизу.

Самостоятельный ремонт картриджа смесителя

• После того, как мы открутили контргайку, вынимаем картридж – он вытаскивается очень легко, и заменяем его новым. Когда вы вставите новый картридж, прокрутите его влево вправо, чтобы он попал на пазы – посадка прибора на место будет достигнута тогда, когда вы не сможете его вращать в разные стороны.
• Теперь весь процесс нужно повторить в обратном порядке – закручиваем контргайку (будьте осторожны, чтобы не пережать), затем декоративную гайку, надеваем ручку и прижимаем её к штоку винтом – проводим испытание.

https://youtube.com/watch?v=WtdmHYunkaw

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:

1. Конструкция. Картриджи бывают разборные и неразборные. Последние более доступны, но они не подлежат чистке и смазке, у них нельзя извлечь прокладки и т. д., из-за чего ломаются чаще разборных;

   Китайский картридж с пластиковым штоком

2. Размер. Неправильный выбор размера может стать не только причиной шума или тугого вращения рычага. Из-за нарушенной работы при контроле напора может снизиться эффективность работы всего смесителя – треснуть шланг от душа или износиться резьба в кране;
3. Форма и количество нижних отверстий. Это –основной параметр выбора нужного картриджа. Модели для кухни, ванной, душа отличаются между собой количество пазов и выступов. Картридж с другим количество отверстий, чем имеется на кране, вы попросту не сможете установить.

   Пазы в картридже и смесителе

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

Читайте по теме:

Смеситель для ванной комнаты с душем: выбор, требования и монтаж

Ремонт смесителя своими руками (однорычажного и двухвентильного)

Как разобрать смеситель (кран) в ванной и на кухне за 11 простых шагов

Устройство водопроводного крана

Устройство смесителя для кухни и ванной с душем

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

Разборка однорычажного смесителя

Симптомами поломок картриджа могут быть:

• Тугое перемещение рычага.
• Отсутствие реакции на управление краном (не меняется напор или температура).
• Прекращается подача какой-либо воды, когда рычаг повёрнут до упора.
• Отсутствие полного выключения, или протечка.

Чтобы не приходилось менять картридж снова и снова, установите на входе фильтр тонкой очистки – хорошо будет и Вам и вашему смесителю.

Подробное описание замены картриджа

Для замены картриджа вам понадобятся некоторые инструменты; нож, маленькая отвертка с плоским лезвием, разводной ключ и 2,5-3,0-миллиметровый шестигранный ключ

Первый шаг состоит в том, чтобы перекрыть воду к крану. Иначе у вас случится небольшой потоп, Снимите декоративную красно-синюю заглушку, которая скрывает винт. Мне понадобилось лезвие, чтобы поддеть заглушку, а затем маленькая отвертка, чтобы удалить ее.

Замена картриджа в смесителе своими руками.

Удаляем кнопку из рукоятки крана.

Под декоративной заглушкой вы увидите винт,соединяющий ручку с корпусом крана.. Используйте шестигранный ключ соответствующего размера, чтобы открутить его.

Теперь можно аккуратно снять ручку смесителя. Отвинтив фиксатор, нужно снять ручку.
Если ручка не снимается, не выдирайте ее, воспользуйтесь раствором уксуса, подождите минут 10 и повторите попытку.
Уксус растворит осадок и ручка снимется

Под ручкой закреплено защитное кольцо. На рисунке его снимают ключом, но его вполне можно открутить руками.

После того, как кольцо снято, понадобится разводной ключ. Откручиваем прижимную гайку разводным ключом.

Отодвигаем гайку.

Достаем неисправный картридж из смесителя. После этого смеситель чистим, удаляем накопившиеся солевые отложения и другую накопившуюся грязь.

Теперь у вас есть образец картриджа и вы можете подобрать в магазине подходящий аналог.картриджи. Наиболее популярны картриджи трех размеров (32 , 35 и 40 мм) и двух конфигурациях (плоские или поднятые). Надеюсь, ваш картридж соответствует, иначе вам сложнее будет найти подходящий. Не забудьте и про посадочные места, углублений обычно три, но по расположению и глубине они бывают разные.

Покупаем новый картридж и проделываем все перечисленные операции в обратном порядке.

Два выступа в картридже совмещаем с отверстиями в корпусе смесителя.

(Я показываю тот же самый картридж, поскольку разбирал смеситель для урока. Мой же картридж у меня пока исправен)

Смеситель собрали, подключаем воду и проверяем работу смесителя. Теперь он снова будет как новенький и прослужит вам верой и правдой еще долгое время.

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

   Так выглядит отверстие под декоративной крышечкой

4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

• разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
• неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

1. Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

1. Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

1. Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Немного истории

Древнегреческий математик и механик Герон изобрел смеситель, который внешне совсем непохож на современные краны, но по функциональным действиям мало от них отличается. Древнеримская история о кранах-смесителях говорит, что краны римских изобретателей по действию повторяли принципы Герона, но были более комфортными. В Средневековье о кранах не было и речи, личная гигиена была на низком уровне, из-за чего распространение эпидемий привело к миллионным жертвам в Европе. Тогда пришлось вспомнить о санитарии, воде и естественно о кранах.

Так как краны для подачи воды для личных потребностей были доступны только зажиточным людям, то главное внимание при изготовлении уделялось их внешнему виду. В конце XVIII века англичанин Джозеф Брам создал новый смеситель из 3-х кранов: первый осуществлял подачу горячей воды, второй – холодной, третий – смешанной

Такие краны просуществовали до начала ХХ века, когда Уильям Томсон усовершенствовал идеи Брама до двухвентильного крана.

В недалеком прошлом большинство смесителей управлялись кран-буксами. Хотя они не исчезли, а часто возрождаются в стиле роскошного ретро, все же в массовом потреблении прочно заняли свои позиции рычажные смесители, удобные в управлении и быстром изменении режимов подачи и температуры воды. Главным элементом, несущим основную функциональную нагрузку, является картридж, осуществляющий смешивание и подачу воды. Управляется он легкими движениями рычага, чем обеспечивает нужную температуру и подачу воды.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Крепление смесителя: проблемы и решения

Затронем пару проблем, связанных с установкой смесителей разных типов.

Как жестко закрепить набортный смеситель на тонкой раковине?

1. На тыльную сторону мойки выпиливается вкладыш из фанеры толщиной 15-18 мм. Ширина – максимальная, которую позволяет форма мойки
2. Вкладыш пропитывается олифой на 2-3 раза. Лучше предварительно подогреть ее на водяной бане для более глубокого проникновения: вкладышу предстоит контактировать с неизбежным летом конденсатом на холодной воде.
3. Смеситель притягивается через фанерную подкладку.

Как закрепить смеситель на гипсокартоне или стеновых панелях?

В принципе для этой цели существуют водоразетки – пресс-угольники под металлопластиковую трубу, позволяющие зажать лист широкими гайками с обеих сторон.

Водорозетка под гипсокартон.

Однако можно предложить несколько менее экзотических решений.

• С тыльной стороны листа ГКЛ от профиля до профиля приклейте на жидкие гвозди или герметик лист пропитанной олифой или водостойкой фанеры. Толщина – те же 15-18 мм. К ней водорозетки можно притянуть через уложенный на гипсокартон кафель обычными оцинкованными саморезами.
• Если под ГКЛ скрывается капитальная стена – водорозетки крепятся к ней. На уровень чистового покрытия резьбы под эксцентрики выводятся удлинителями – патрубками соответствующей длины с резьбами “папа-мама”.

Резьба удлинителя выведена на уровень чистового покрытия стены.

Картриджи для однорычажных смесителей

Если вы решили купить картридж для однорычажного смесителя, следует знать, что они выпускаются двух видов:

• шаровые;
• керамические.

Картридж для шарового смесителя имеет регулировку поступления горячей воды, поэтому можно быстро и легко настроить комфортную температуру.

Видео:

Шаровой, благодаря своей форме, имеет меньшую чувствительность к жесткой и загрязненной воде.

Его принцип работы прост, в шар вода поступает через подпружиненные тефлоновые седла и два подводящих канала.

Потоки холодной и горячей воды смешиваются внутри шара, после чего вода выходит наружу. К главным недостаткам шарового механизма относится чувствительность шара к коррозии.

Также у него могут износиться тефлоновые уплотнения и соединительные прокладки из-за сильно хлорированной воды.

Можно купить керамический картридж для смесителя, который состоит из шайб (двух пластин), выполненных из оксида алюминия.

Между этими пластинами не должна просочиться ни одна капля воды. Керамические детали могут безупречно работать в течение десяти лет.

Керамические картриджи для смесителей душевых кабин распределяют воду на ручную лейку душа. Они находятся в диверторе.

При неисправности такого смесителя придется покупать дивертор.

Видео:

Если кран потек в ванной комнате, то картридж для смесителя для ванны меняется аналогично кухонному.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Ремонт смесителя, если прокручивается кран-букса

Для начала перекройте подачу воды. Обычно вентили (краны), предназначенные для этих целей, располагаются чуть ниже гибких шлангов подводки, однако, если таковых не найдётся, придётся перекрывать весь стояк. К слову, ограничиться можно перекрытием только той подачи, сердечник крана которой подлежит замене.

После того как подача перекрыта, необходимо запастись необходимыми инструментами. Для замены сердечника прокручивающегося смесителя вам потребуются:

• плоская отвёртка;
• канцелярский нож;
• плоскогубцы;
• набор гаечных ключей либо разводной ключ;
• новый сердечник.

Для начала необходимо аккуратно при помощи канцелярского лезвия или тонкой плоской отвёртки поддеть пластиковую или железную декоративную крышечку, закрывающую болт крепления буксы с лицевой стороны. Иногда такую крышечку удаётся снять только с помощью плоскогубцев, так что не переусердствуйте с лезвием.

Как только крышка будет снята, перед вами окажется винт, которым букса крепится к смесителю. Открутить его может быть нелегко (такие соединения частенько ржавеют, что значительно усложняет процесс их разбора), так что может понадобиться шуруповёрт или отвёртка с удобной широкой рукояткой.

После того как вентиль будет успешно демонтирован, вы увидите сердечник, который и необходимо заменить. Выкручивается сердечник против часовой стрелки при помощи разводного, гаечного или накидного ключа (на худой конец – плоскогубцами). Если смеситель служил верой и правдой несколько лет и ни разу не ремонтировался, выкрутить сердечник может быть нелегко, однако стоит сделать всего несколько оборотов ключом – и дело пойдёт проще.

Новый сердечник вкручивается на место старого по часовой стрелке при помощи всё того же ключа. Старайтесь затянуть его максимально плотно, но в то же время не повредить резьбу. Если вы почувствовали, что деталь пошла не по резьбе или с самого начала вкручивается слишком туго – лучше немедленно выкрутить её и прочистить оба резьбовых соединения мягкой ветошью или щёткой.

Когда вентиль вернётся на своё место и фиксирующий его винт будет плотно закручен, можно вставить на место декоративную крышечку. Далее необходимо включить подачу воды и проверить работоспособность и герметичность смесителя.

Если вы всё сделали правильно, букса будет без особых усилий полностью перекрывать подачу уже после пары оборотов. Если же появилась внезапная течь или качество работы не удовлетворило вас по какой-либо другой причине – самое время обратиться к профессиональному сантехнику.

Диагностика поломки картриджа для душевой кабины

Любое оборудование имеет определенный срок эксплуатации, поэтому поломка не всегда обусловливается человеческим фактором. Это может быть связано с некачественными материалами или заводским браком, жесткостью воды или образованием налета на внутренней поверхности.

В любом случае, если в работе сантехники замечаются какие-то перебои, то нужно выяснить в чем дело и приступать к замене. Диагностировать именно поломку картриджа можно по следующим критериям:

• отсутствует возможность ручной регулировки температуры воды;
• присутствует протекание элементов в стыках;
• отсутствует подача воды в любом положении рычага;
• рычаг смесителя болтается и не вызывает никаких реакций при использовании.

Если замечен хоть один из этих факторов, то можно смело делать вывод: картридж для душевой кабины подлежит замене. Благо его стоимость не слишком высока, поэтому он доступен для любого покупателя и приобрести его можно в ближайшем магазине сантехники.

Цена зависит, прежде всего, от конфигурации и производителя. В среднем стоимость не превышает отметку в несколько тысяч рублей, а замену можно произвести самостоятельно без помощи сантехника, тем самым дополнительно сэкономив.

Интересно! Самая главная и распространенная причина, по которой выходит из строя сантехническое оборудование – жесткая вода.

При замене или ремонте каких-либо деталей обнаруживаются налет, ржавчина или грязевые отложения.

Предотвратить этот процесс никак нельзя, поэтому приходится время от времени менять составные элементы на новые и одновременно производить очистку от налета.
